KASUTUSJUHEND RT62K7115BS SAMSUNG

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 02 03 04 05 06

01 Ülemine hing 02 Keskmine hing
03 Alumine hing 04 Tihend
05 Sahtel 06 Triipkoodi silt

Eesti

Käepideme asendamine

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

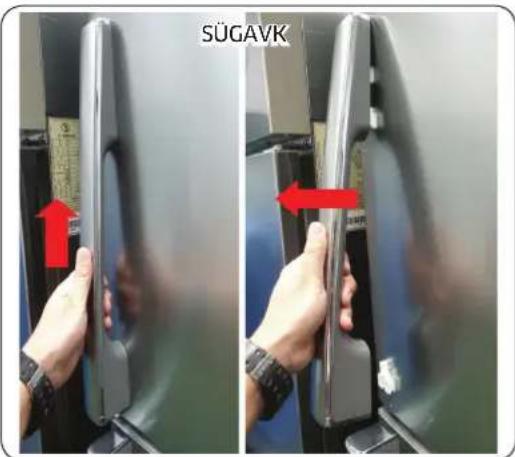

SÜGAVK

1. Tõmmake käepide välja ja lõöge seda üles. Kui käepide on lukust lahti, tõmmake seda enda poole (vt pilti).

ETTEVAATUST!

• Püüdke mitte kriimustada.
- Veenduge lahtivõtmisel, et üksus on välja lülitatud, kui te soovite seda suunistele vastupidises järjekorras kokku panna.

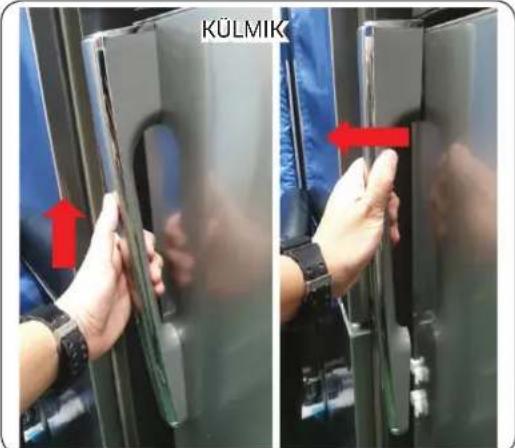

KÜLMİK

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla.

Tihendi eemaldamiseks

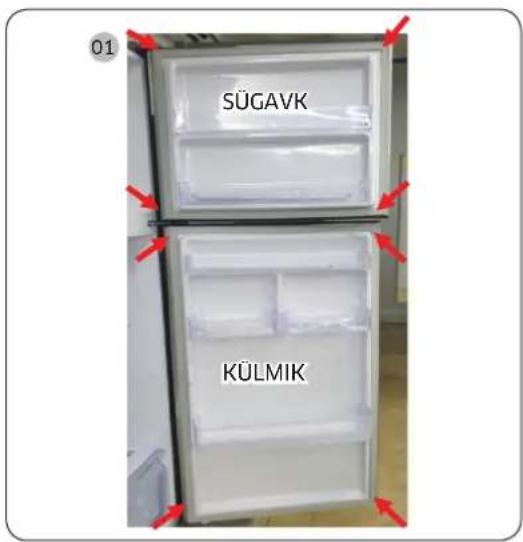

01 SÜGAVK KÜLMİK

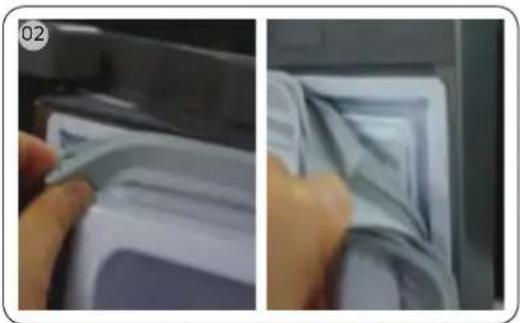

1. Tõmmake sügavkülmiku ja külmiku tihendi nelja nurka.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtli eemaldamiseks

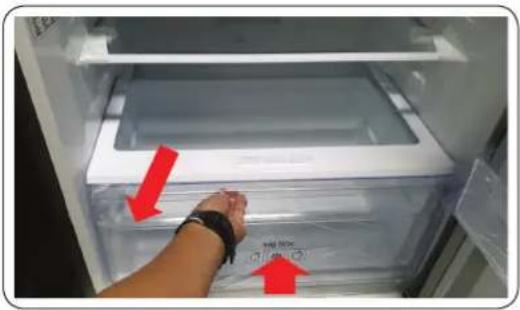

1. Eemaldage sahtel, tömmates rulliku osa edasi ja üles.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage pörandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Eesti

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti Kuuskantvõti (5 mm) 10 mm mutrivõti

Uksepoolsuse vahetamine

Ülemine hing

1. Eemaldage ristpeakruvikeerajaga hingekattelt üks kruvi ning avage see.

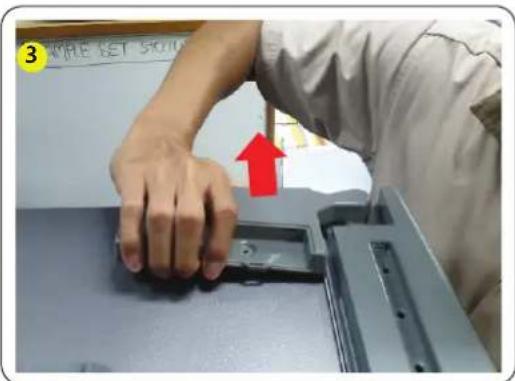

1. Tõmmake haake ja tõstke hingekatet.

Eesti

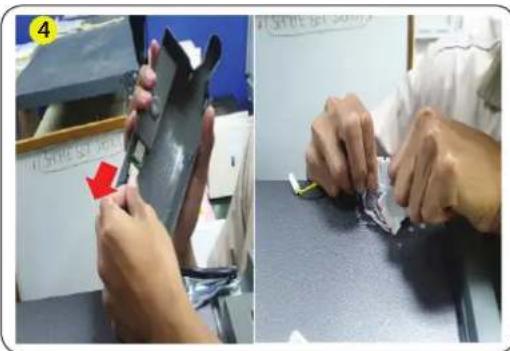

1. Ühendage juhtmeühendus ülemisel hingel lahti.

ETTEVAATUST!

Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

1. Eemaldage 10 mm padrunvõtmega kaks kuuskantpolti, mis hoiavad külmiku ülemist hinge kinni.

2. Eemaldage üleminge hing R/L.

3. Eemaldage uks.

ETTEVAATUST!

Tööks on vaja enam kui kahte inimest. Laske ühel inimesel hoida ust, et see maha ei kukuks.

Eesti

Keskmine hing

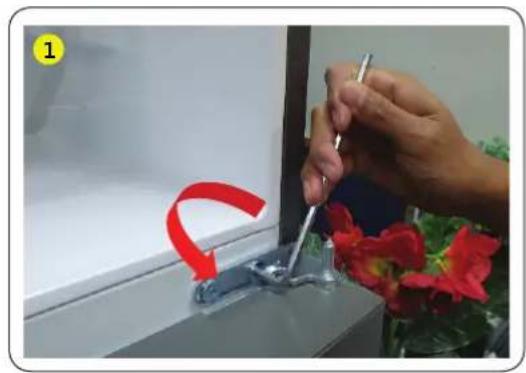

1. Eemaldage kuuskantvõtmega kaks kuuskantpolti.

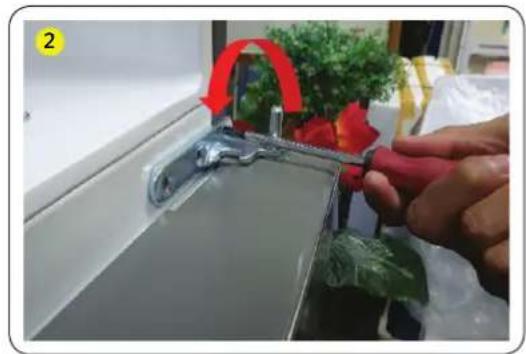

1. Eemaldage ristpeakruvikeerajaga üks kruvi hinge küljest.

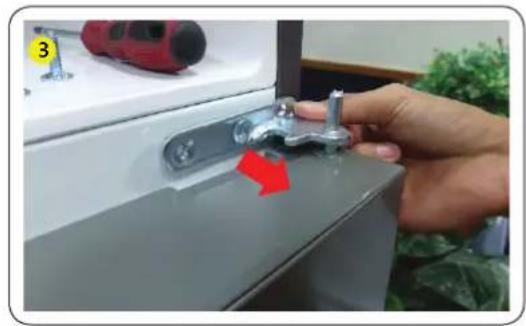

1. Võtke keskmine hing külmiku ukse küljest lahti.

ETTEVAATUST!

- Tööks on vaja enam kui kahte inimest. - Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

Eesti

Alumine hing

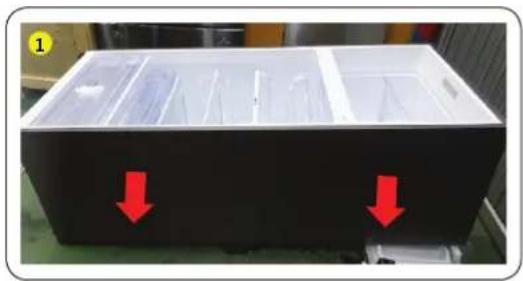

• Pange alla pehmendus, et kaitsta toote tagakülge kahjustuste eest.
• Tööks on vaja enam kui kahte inimest.

• Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

• Eemaldage 8 mm padrunvõtme või ristpeakruvikeerajaga kolm kuuskantpolti, mis hoiavad kinni hinge.

• Eemaldage alumine hing.

• Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.
