GEBRUIKSAANWIJZING RT62K7115BS SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.

- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

1. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 02 03 04 05 06

01 Bovenste scharnier 02 Midden scharnier
03 Onderste scharnier 04 Pakking
05 Lade 06 Etiket met streepjescode

Nederlands

Vervangen van handgrepen

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartiment.

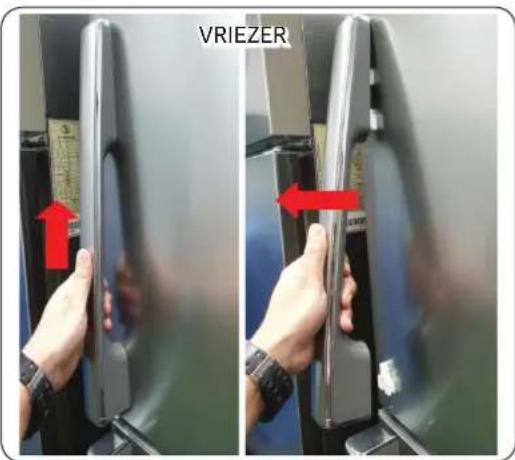

VRIEZER

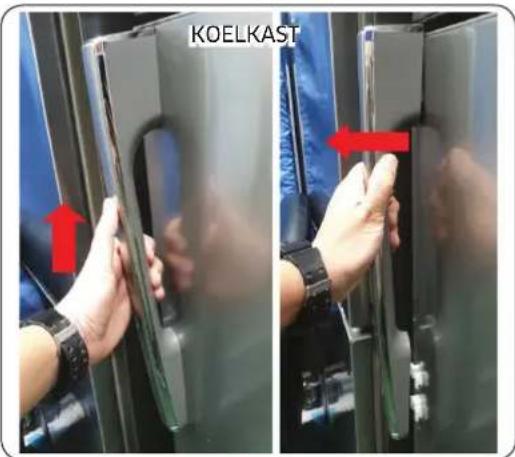

1. Trek de handgreep uit en houd de handgreep verticaal. Als de handgreep is losgemaakt van de grendel, trek dan de handgreep naar u toe (raadpleeg de afbeelding)

LET OP

• Kijk uit dat u geen krassen aanbrengt.
• Zorg tijdens het demonteren dat de unit is uitgeschakeld als u in de omgekeerde volgorde wilt monteren.

KOELKAST

Nederlands

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De pakking verwijderen

01 VRIEZER KOELKAST

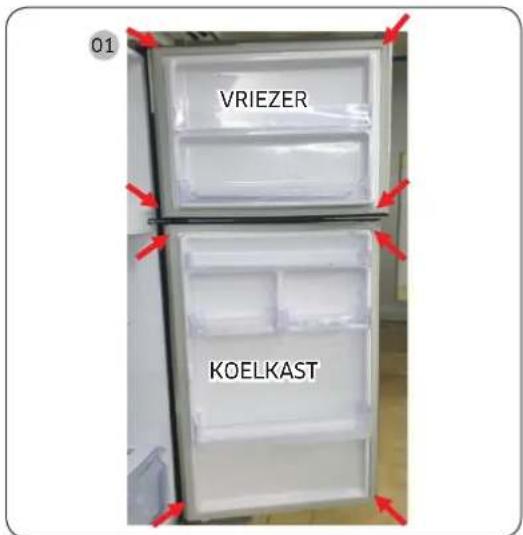

1. Trek aan de 4 hoeken van de pakking van de vriezer en koelkast.

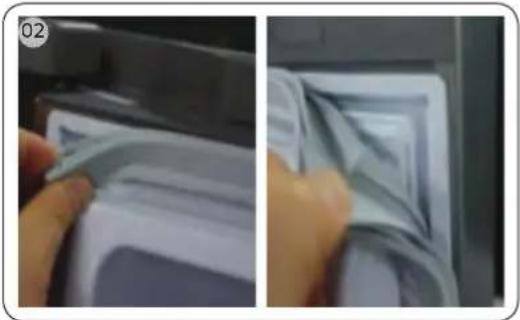

1. Trek aan het midden van de pakking.

De pakking vervangen

Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.

Nederlands

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De lade verwijderen

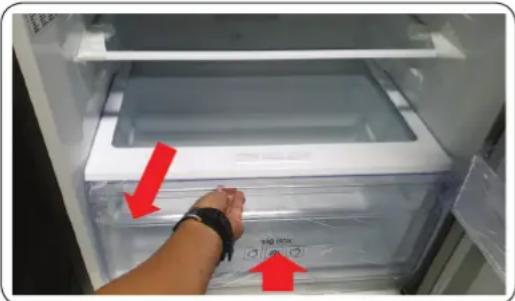

1. Verwijder de lade door het rolgedeelte naar voren te trekken en til het omhoog.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

⚠ WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Nederlands

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm

dopsleutel van 10 mm Inbussleutel (5 mm) steeksleutel van 10 mm

De deur omkeren

Bovenste scharnier

1. Verwijder de kap van het paneelscharnier.

2 SAMPLE SET SERIES

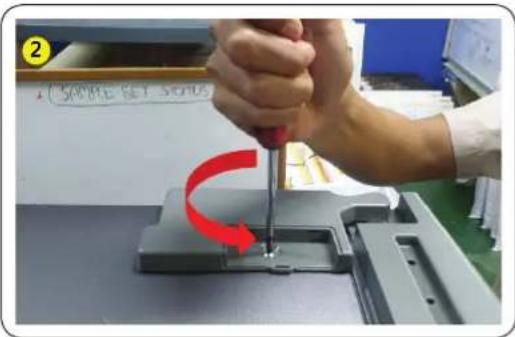

1. Verwijder schroef 1 van het paneelscharnier met de (+)-schroevendraaier en maak het open.

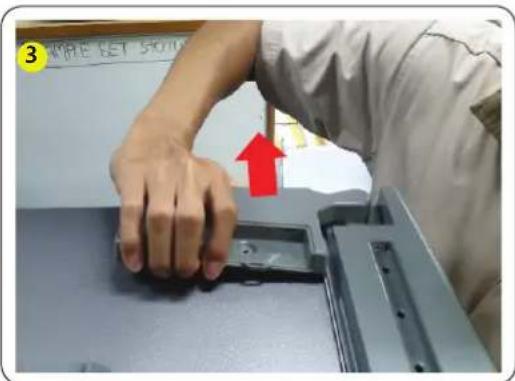

1. Maak de draadaansluitingen op de bovenste scharnier los.

LET OP

Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

1. Verwijder de 2 zeskantbouten die de scharnier bovenop de koelkast vasthouden met de 10mm zeskantsleutel.

2. Verwijder scharnier rechts/linksboven.

3. Verwijder de deur.

LET OP

U moet dit met meer dan 2 personen uitvoeren. Eén persoon houdt de deur vast om te voorkomen dat de deur valt.

Nederlands

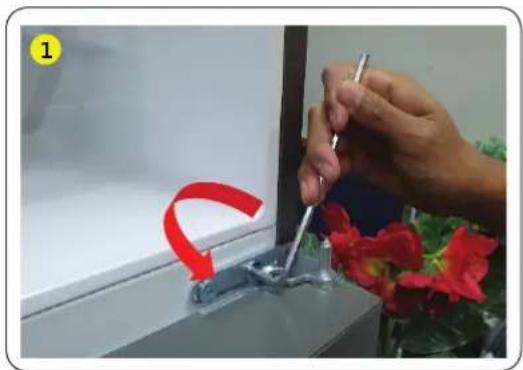

Midden scharnier

1. Verwijder de 2 zeskantschroeven met de zeskantschroevendraaier.

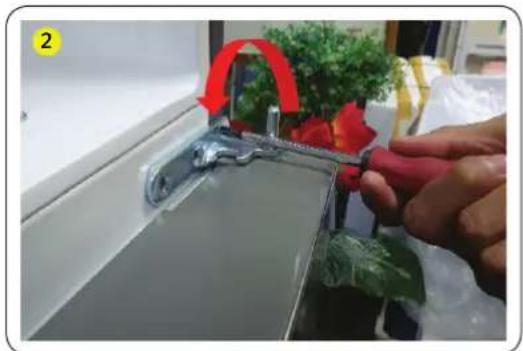

1. Verwijder schroef 1 van de scharnier met de (+)-schroevendraaier.

• U moet dit met meer dan 2 personen uitvoeren.
• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

Nederlands

Onderste scharnier

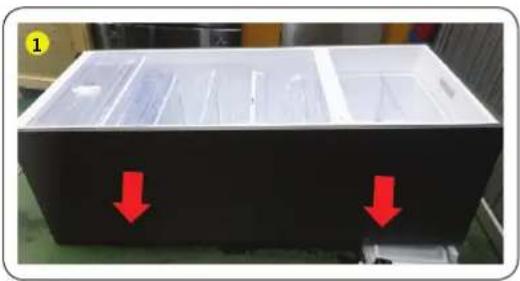

1. Leg het product neer (raadpleeg de afbeelding).

LET OP

- Om de achterkant van het product tegen beschadiging te beschermen, moet een doek eronder worden neergelegd.

- U moet dit met meer dan 2 personen uitvoeren.

- Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

1. Verwijder de 3 zeskantbouten die de scharnier vasthouden, met de 8 mm dopsleutel of gebruik de (+)-schroevendraaier.

2. Verwijder onderste scharnier.

3. Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

- Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

- Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.
