MANUAL DE USUARIO YT85175 Yato

7. palanca de cambio del modo de trabajo

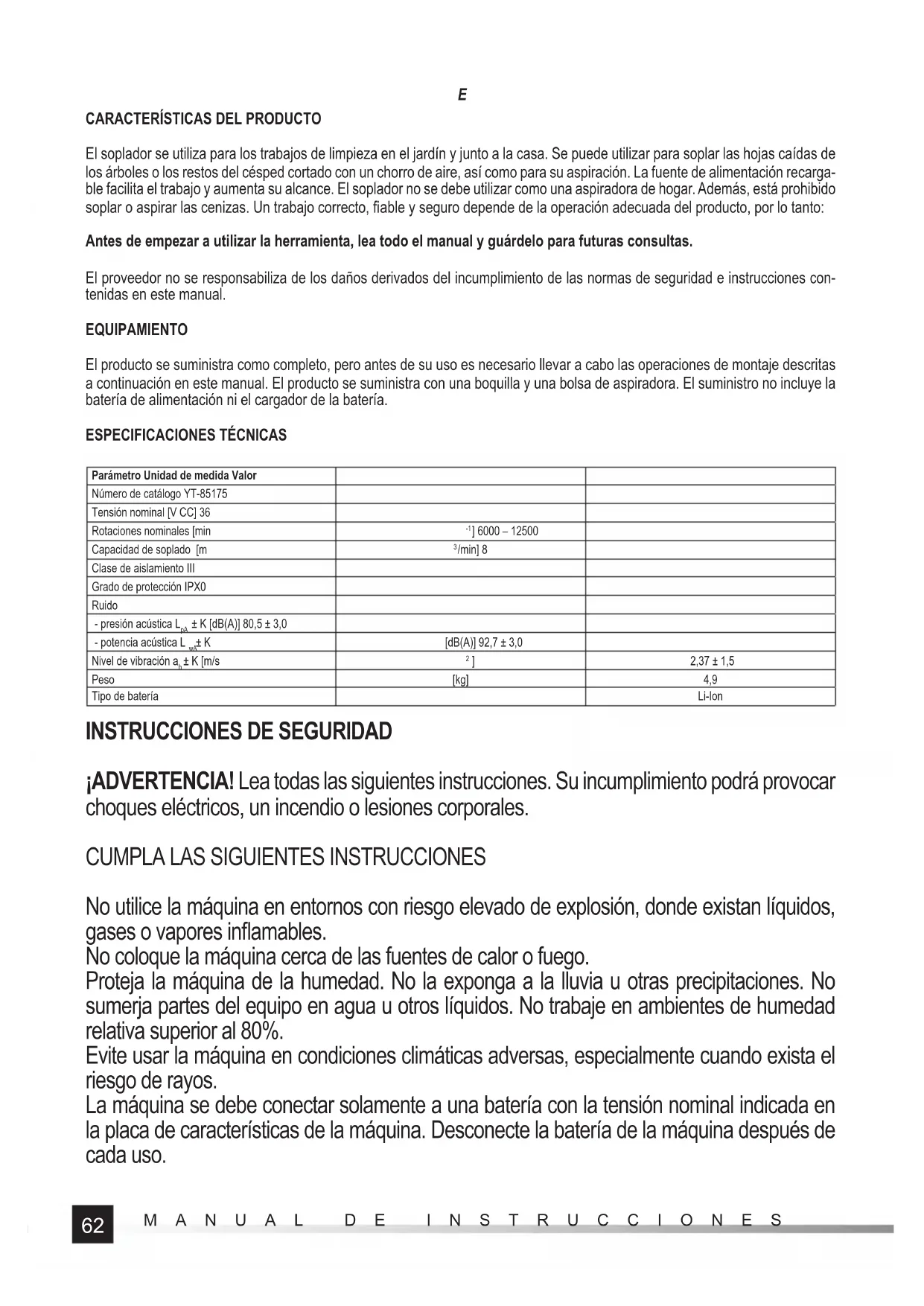

El soplador se utiliza para los trabajos de limpieza en el jardín y junto a la casa. Se puede utilizar para soplar las hojas caídas de los árboles o los restos del césped cortado con un chorro de aire, así como para su aspiración. La fuente de alimentación recarga- ble facilita el trabajo y aumenta su alcance. El soplador no se debe utilizar como una aspiradora de hogar. Además, está prohibido soplar o aspirar las cenizas. Un trabajo correcto, fi able y seguro depende de la operación adecuada del producto, por lo tanto: Antes de empezar a utilizar la herramienta, lea todo el manual y guárdelo para futuras consultas. El proveedor no se responsabiliza de los daños derivados del incumplimiento de las normas de seguridad e instrucciones con- tenidas en este manual. EQUIPAMIENTO El producto se suministra como completo, pero antes de su uso es necesario llevar a cabo las operaciones de montaje descritas a continuación en este manual. El producto se suministra con una boquilla y una bolsa de aspiradora. El suministro no incluye la batería de alimentación ni el cargador de la batería.

ESPECIFICACIONES TÉCNICAS

Parámetro Unidad de medida Valor Número de catálogo YT-85175 Tensión nominal [V CC] 36 Rotaciones nominales [min

] 6000 – 12500 Capacidad de soplado [m

/min] 8 Clase de aislamiento III Grado de protección IPX0 Ruido - presión acústica L

] 2,37 ± 1,5 Peso [kg] 4,9 Tipo de batería Li-Ion

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! Lea todas las siguientes instrucciones. Su incumplimiento podrá provocar choques eléctricos, un incendio o lesiones corporales.

CUMPLA LAS SIGUIENTES INSTRUCCIONES

No utilice la máquina en entornos con riesgo elevado de explosión, donde existan líquidos, gases o vapores infl amables. No coloque la máquina cerca de las fuentes de calor o fuego. Proteja la máquina de la humedad. No la exponga a la lluvia u otras precipitaciones. No sumerja partes del equipo en agua u otros líquidos. No trabaje en ambientes de humedad relativa superior al 80%. Evite usar la máquina en condiciones climáticas adversas, especialmente cuando exista el riesgo de rayos. La máquina se debe conectar solamente a una batería con la tensión nominal indicada en la placa de características de la máquina. Desconecte la batería de la máquina después de cada uso.63

¡Aviso! Nunca ponga la máquina en marcha si hay personas, especialmente niños o anima- les, en sus inmediaciones. Utilice la máquina solo como soplador o aspiradora de jardín. Cualquier otro uso está pro- hibido. No utilice el soplador para infl ar colchones, encender barbacoas o fogatas, etc. No sople ceniza caliente, brasa o fuego. La brasa soplada puede causar incendios y quema- duras graves. Al utilizar la máquina como aspiradora, está prohibido aspirar suciedad húmeda o caliente, por ejemplo, las cenizas calientes. No utilice la máquina para soplar o aspirar nieve o agua. No apunte la boca de salida de aire hacia otras personas o animales. Antes de soplar, compruebe el área de trabajo y retire cualquier objeto cuyo lanzamiento con el soplo de aire pueda resultar peligroso. Tenga en cuenta que las partículas expulsadas pueden rebotar contra los obstáculos y golpear al operario. Use equipos de protección individual cuando opere la máquina. Ropa de trabajo con piernas y mangas largas, guantes de protección. Protección ocular y facial. Además, utilice protec- tores auditivos. Use calzado robusto con la parte superior maciza y suela antideslizante. No obstruya las aberturas de ventilación y asegúrese de la ausencia de obstáculos en su interior. Las aberturas de ventilación obstruidas o tapadas pueden provocar el sobrecalen- tamiento de la máquina. Esto puede provocar daños en la máquina, un incendio o una descarga eléctrica. Al observar daños en cualquier pieza de la máquina, está prohibido continuar su uso. En tal supuesto, la máquina se debe entregar a un taller autorizado o se debe sustituir el elemento dañado por cuenta propia siempre que lo permitan las instrucciones contenidas en el ma- nual de uso. Antes de empezar cualquier operación relacionada con la sustitución de piezas, limpieza o ajuste, apague la máquina y desconecte el cable de alimentación de la toma de corriente. Antes de cambiar los accesorios, apague la máquina y desconecte la batería de la misma. La máquina no debe ser utilizada por niños o personas con las capacidades físicas, sen- soriales o mentales limitadas, sin experiencia y conocimientos, o que no conozcan estas instrucciones. La normativa local puede restringir la edad del operario. Los niños no deben jugar con la máquina. Los niños no deben encargarse de la limpieza ni las operaciones de mantenimiento de la máquina sin una supervisión adecuada. La máquina está diseñada para ser operada con ambas manos. Sujete la máquina por los mangos. Los mangos siempre deben apuntar hacia arriba. Asegúrese de que el método de sujeción no obstruya la entrada y salida de aire. La entrada de aire no debe estar demasiado cerca del suelo para evitar la aspiración de impurezas. Adopte una postura corporal segura durante el trabajo para poder mantener el equilibrio en cualquier momento. Cuando los trabajos se realicen sobre una pendiente, es necesario desplazarse en sentido transversal. Nunca corra mientras trabaja, siempre camine. Utilice siempre la máquina cuando esté completamente montada. Nunca utilice el producto sin la boquilla adjunta. Utilice siempre una bolsa cuando utilice la máquina como aspiradora. No toque las piezas móviles peligrosas hasta que la máquina se haya desconectado de la red eléctrica desenchufando el cable de alimentación y las piezas móviles peligrosas se hayan detenido completamente.64

Antes de la conexión, asegúrese de que los parámetros del sistema de alimentación son los indicados en la placa de características de la máquina. Conecte siempre las baterías a la máquina después de asegurarse de que el interruptor está en la posición de apagado. Compruebe el estado de la máquina antes de ponerla en marcha, así como después de cualquier caída o impacto. Si observa algún daño, p.ej. carcasa rota, no debe utilizar la má- quina hasta que se hayan reparado los daños. Si durante el funcionamiento se produce un fallo de funcionamiento o un accidente, desco- necte primero la máquina, luego las baterías y, a continuación, preste ayuda a las personas lesionadas. Elimine la causa del fallo o accidente. Compruebe el estado de la máquina antes de volver a utilizarla. Desconecte siempre la alimentación eléctrica desconectando las baterías: cuando el usua- rio deje la máquina en reposo; antes de eliminar el bloqueo; antes de inspeccionar, limpiar o trabajar en la máquina; después de golpear contra un objeto extraño para comprobar si hay daños en la máquina; si la máquina empieza a vibrar incorrectamente y hace falta su comprobación inmediata. Si la máquina empieza a vibrar excesivamente después de la puesta en marcha o durante el funcionamiento, signifi ca que no funciona correctamente. En este caso, apague inme- diatamente la máquina accionando el interruptor, desconecte las baterías y compruebe la máquina. Compruebe la permeabilidad de la boquilla y de la entrada y salida de aire. Una vez eliminada la obstrucción, ensamble la máquina, conéctela a la red eléctrica y vuelva a ponerla en marcha. En caso de que la máquina siga vibrando excesivamente, desconéctela inmediatamente accionando el interruptor, desconecte las baterías y lleve la máquina a un taller autorizado. A pesar de las precauciones adoptadas durante la construcción y el montaje de la máquina y el seguimiento de las instrucciones proporcionadas, sigue existiendo un riesgo residual de exposición a vibraciones y ruido. Por lo tanto, use equipos de protección individual, no trabaje durante un período prolongado y tome descansos regulares. Antes de realizar cualquier mantenimiento en la máquina, asegúrese de que las baterías estén desconectadas. Mantenga la máquina fuera del alcance de terceros, especialmente de los niños. Además, durante la operación de la máquina, asegúrese de que se encuentre en un lugar inaccesible para terceros, sobre todo los niños.

OPERACIÓN DEL PRODUCTO

Preparación para la operación El producto se debe retirar de su embalaje y todos los componentes del embalaje se deben eliminar del lugar de instalación. Se recomienda no desechar el embalaje, puede ser útil para el posterior almacenamiento del producto. Compruebe la ausencia de daños en todas las piezas del producto. Compruebe la ausencia de obstáculos en la boquilla, la tapa de la bolsa, la entrada y salida de aire. El producto se puede ensamblar para su uso como soplador o como aspirador. ¡Aviso! Asegúrese de que el producto esté apagado durante las operaciones de instalación. El interruptor se debe encontrar en la posición de apagado y las baterías no deben estar conectadas al enchufe de la máquina. Montaje del producto Instale la boquilla en la salida de aire.65

La boquilla está equipada con cierres que deben entrar en los agujeros de la boquilla (II). Asegure la conexión con un tornillo (II). Coloque el mango frontal en la posición más cómoda. La posición del mango se cambia pulsando y manteniendo simultáneamen- te ambos botones de bloqueo que se encuentran en la base del mango (III). Luego gire el mango a la posición deseada y suelte los botones de bloqueo. Asegúrese de que el mango esté bloqueado en la posición deseada. Preparación del producto para su uso como soplador Mueva la palanca de cambio del modo de trabajo a la posición inferior para que se encuentre junto al símbolo que indica la direc- ción del fl ujo de aire: soplado (IV). Asegúrese de que la bolsa no esté instalada en el soplador. El producto está preparado para el uso como soplador. Preparación del producto para su uso como aspiradora Mueva la palanca de cambio del modo de trabajo a la posición superior para que se encuentre junto al símbolo que indica la dirección del fl ujo de aire: aspiración (V). Instale la bolsa deslizando su brida a la boca de salida de aire para que la bloquee el cierre (VI). La brida solamente se puede desmontar manteniendo pulsado el botón de bloqueo y luego deslizando la brida fuera de la boca de salida de aire (VI). En la parte frontal de la bolsa hay una cinta con un ojal que se debe enganchar en el gancho de la parte inferior de la boquilla (VII). Esta instalación proporcionará dos puntos de sujeción de la bolsa y permitirá aprovechar toda su capacidad. La bolsa tiene un cierre en la parte inferior. El cierre sirve para vaciar fácilmente la bolsa. Antes de cada uso de la aspiradora, asegúrese de que la bolsa esté completamente vacía y cerrada. Cinta de apoyo La aspiradora está equipada con una cinta de apoyo adicional. La cinta reduce el esfuerzo de las manos al sostener la máquina, sobre todo durante un trabajo prolongado. Empuje el cierre de la cinta a través del agujero en la parte superior de la carcasa de la máquina. La cinta debe cruzar el cuerpo del operador en diagonal y ajustarse de tal manera que la mayor parte del peso de la máquina descanse sobre la cinta. Conexión a la red La máquina funciona con dos baterías. La máquina no se pondrá en marcha si una de las baterías no está instalada o está des- cargada. Las baterías de la máquina están conectadas en serie, lo que signifi ca que la máquina se alimenta con la suma de sus voltajes nominales. Se recomienda que ambas baterías tengan la misma capacidad y se carguen en el mismo grado. Las bate- rías utilizadas para alimentar la máquina también deben ser utilizadas de igual manera. No se recomienda conectar una batería desgastada con una nueva, aunque ambas se carguen en el mismo grado y tengan la misma capacidad. Si no se cumplen las recomendaciones anteriores, los tiempos de funcionamiento serán más cortos y las baterías utilizadas para alimentar la máquina se desgastarán más rápidamente. Para la alimentación de la herramienta solo se pueden utilizar las baterías de Li-Ion YATO de 18 V listadas: YT-82842, YT-82843, YT-82844 y YT-82845, que solo pueden cargarse con los cargadores YATO YT-82848 o YT-82849. Está prohibido utilizar otras baterías con una tensión diferente y que no coincidan con las ranuras de la herramienta. Está prohibido modifi car las ranuras y/o la batería para que coincidan. Introduzca las baterías cargadas en las ranuras del compartimento de la batería para que el cierre de la batería la mantenga en su lugar (IX). Compruebe que ninguna de las baterías no se pueda salir accidentalmente de la ranura de la herramienta. Arranque y parada del soplador El soplador está equipado con un interruptor giratorio. Si la perilla de interruptor se encuentra en la posición 0, la máquina se apaga. Cualquier otra posición indica el trabajo de la máquina. Cuanto más alto sea el número en la perilla del interruptor, mayor será la velocidad del motor y mayor la corriente de aire. La fuerza de la corriente de aire debe adaptarse al trabajo a realizar. Utilice siempre la mínima corriente sufi ciente para el trabajo deseado. También hay que tener en cuenta que cuanto mayor sea la corriente de aire, menor será el tiempo de funcionamiento con un juego de baterías. Después de terminar el trabajo, apague la máquina con el interruptor, espere a que las partes móviles se detengan por completo y desconecte ambas baterías. Instrucciones de uso Asegúrese siempre de que las bocas de entrada y salida y la boquilla no estén obstruidas. En caso de obstrucción parcial o total, el primer signo será un ruido más alto y la vibración más intensa. Las bocas de entrada y salida se deben desobstruir completa e inmediatamente. El trabajo con el producto obstruido es poco efi ciente y puede causar sobrecalentamiento y daños al mismo. Antes de comenzar a trabajar, revise el área de trabajo minuciosamente, retirando cualquier objeto que pueda causar un peligro si es lanzado por un soplo de aire. Además, retire cualquier objeto que pueda moverse de forma involuntaria bajo la infl uencia de la corriente de aire, por ejemplo, volcándose y causando un peligro. Se debe establecer una zona de seguridad de al menos 15 m de ancho desde el área de trabajo. La zona de seguridad no debe ser accesible a nadie, especialmente a los niños. Las personas que acceden a la zona de seguridad deben tener cuidado y usar66

los equipos de protección individual anteriormente descritos. Dirija siempre la boquilla de soplado hacia abajo, hacia el suelo a limpiar. No la dirija hacia otras personas o animales. No utilice el fl ujo de aire sobre una superfi cie demasiado suelta. El polvo generado durante tal uso no permite la observación del lugar de trabajo, lo que impide una respuesta adecuada en caso de emergencia. En la medida de lo posible, dirija el fl ujo de aire hacia la misma dirección que el viento. Esto evitará que los contaminantes entren en el área ya limpia. Utilice siempre la aspiradora con la bolsa correctamente instalada. Vaya comprobando el nivel de llenado de la bolsa durante el funcionamiento y vaya vaciándola con regularidad. La bolsa demasiado llena obstruirá la boca de aire. A la salida de la boquilla hay ruedas auxiliares que facilitan guiarla por el suelo a limpiar. No utilice la aspiradora para aspirar residuos húmedos, mojados o calientes. No aspire residuos de obras de construcción ni el polvo generado durante las mismas, por ejemplo, el polvo generado durante el esmerilado del yeso. El producto no es adecuado para su uso con tales materiales. Si el producto permite el ajuste de la velocidad de las revoluciones, utilice la velocidad más baja a la que sea posible la operación prevista. Las velocidades más altas causan más ruido y también un desgaste más rápido del producto. Mientras trabaja, muévase todo el tiempo manteniendo el equilibrio, no corra, no salte, no se acerque demasiado. No utilice el producto para limpiar una superfi cie que no pueda ser controlada con la vista.

MANTENIMIENTO Y ALMACENAMIENTO DEL PRODUCTO

Desconecte las baterías del producto y realice el mantenimiento cuando haya terminado el trabajo. Retire la boquilla y la bolsa, si están en uso. Limpie las aberturas de ventilación y las bocas de entrada y salida con un cepillo o pincel de plástico suave. Limpie la carcasa, el mango y los controles con un paño suave ligeramente humedecido y séquelos. También puede utilizarse para la limpieza un chorro de aire comprimido no superior a 0,3 MPa. Una vez que se retira la boquilla, puede limpiarse con un chorro de agua y luego secarse o dejarse secar. La bolsa debe vaciarse deslizando la cremallera y, a continuación, eliminando el polvo mediante un chorro de aire comprimido no superior a 0,3 MPa. Para limpiar no utilice objetos punzantes, abrasivos, disolventes ni alcohol. Piezas de repuesto El usuario no debe reemplazar ninguna pieza de repuesto que no sea la boquilla y la bolsa. Una lista detallada de las piezas de repuesto para el producto se encuentra en la sección «Descargas», en la fi cha técnica del producto, en la página web de TOYA SA: www.toya.pl. Almacenamiento del producto Almacene el producto desmontado. El lugar de almacenamiento deberá impedir el acceso de personas no autorizadas al pro- ducto. El área de almacenamiento debe protegerse contra la humedad, la luz solar directa y el calor excesivo. Almacene el producto a temperaturas de 0~+40

C, con una humedad relativa no superior al 80%. Se recomienda almacenar el producto en su embalaje original.67 INSTRUCTIONS ORIGINALES
