YT85175 - Suflantă Yato - Manual de utilizare gratuit

MANUAL DE UTILIZARE YT85175 Yato

Anul producției utilajului: Año de fabricación:

1. carcasă
2. mâner spate
3. mâner frontal
4. duză
5. conector pentru sac
6. comutator de alimentare
7. comutator pentru modul de lucru
8. mufă accumulator
9. sac de colectare a prafului
10. curea auxiliară

E

Intrebuințează ochelari de protejare

Intrebuintează antifoane

Use protectores de la vista

Feriți mâinile de componentele rotative.

Feriți-vă de elementele aruncate de coasă

Eviatați expunerea ferăstrăului la precipitațiile atmosferice

Mentine distanță față de persoane lăturalnice

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și accumulatori) nu pot fi eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținue în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodările joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea deșeurilor de echipamente. Pentru mai multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

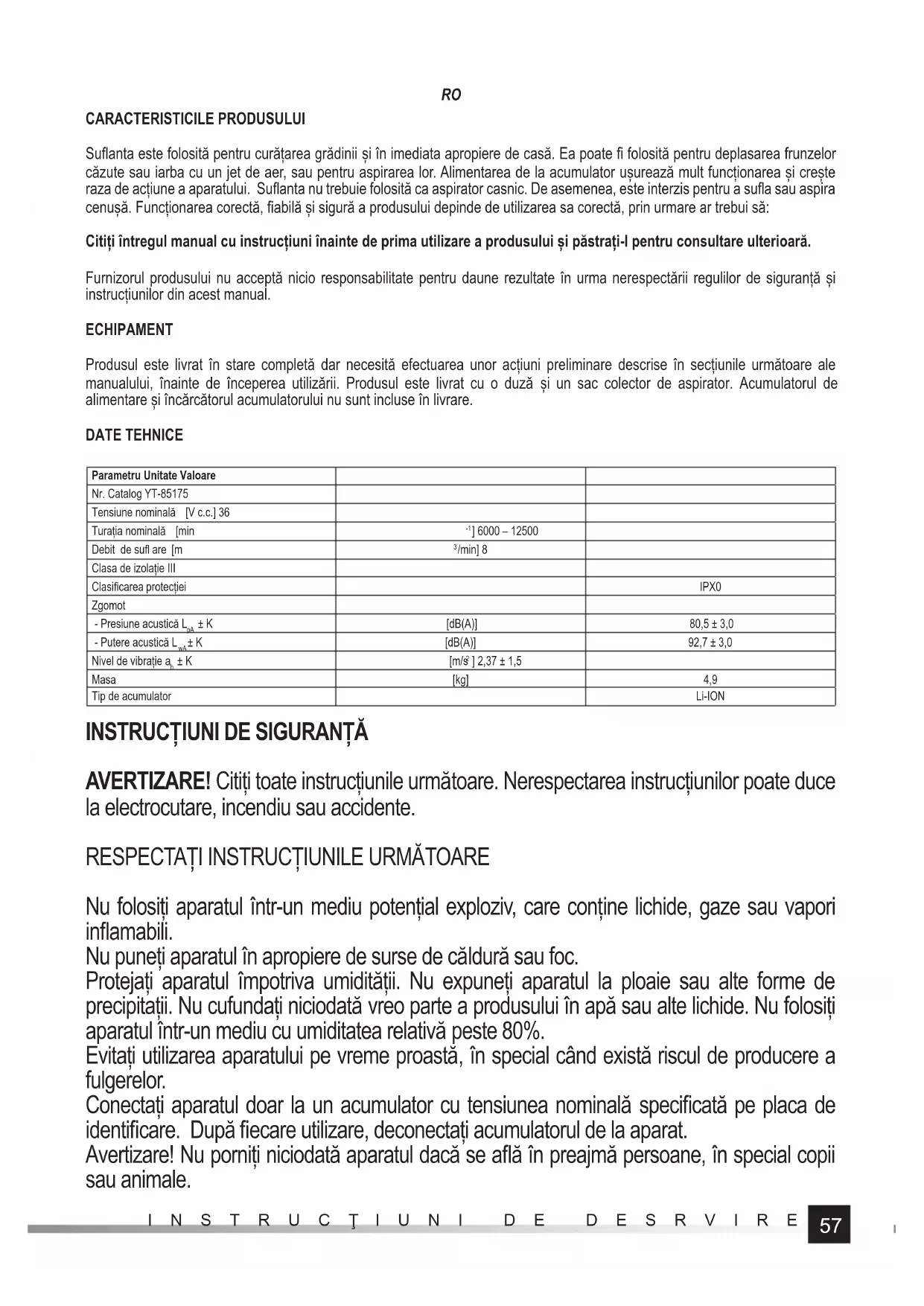

Suflanta este folosită pentru curățarea grădinii și în imediata apropiere de casă. Ea poate fi folosită pentru deplasarea frunzelor căzute sau iarba cu un jet de aer, sau pentru aspirarea lor. Alimentarea de la acumulator ușurează mult funcționarea și crește raza de actiune a aparatului. Suflanta nu trebuie folosită ca aspirator casnic. De asemenea, este interzis pentru a sufla sau aspira cenușă. Funcționarea corectă, fiabilă și sigură a produsului depinde de utilizarea sa corectă, prin urmare ar trebui să:

Citiți întregul manual cu instrucțiuni înainte de prima utilizare a produsului și păstrați-l pentru consultare ulterioară.

Furnizorul produsului nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual.

ECHIPAMENT

Produsul este livrat în stare completă dar necesită efectuarea unor acțiuni preliminare descrise în secțiunile următoare ale manualului, înainte de începerea utilizării. Produsul este livrat cu o duză și un sac colector de aspirator. Acumulatorul de alimentare și încărcătorul acumulatorului nu sunt incluse în livrare.

DATE TEHNICE

Parametru Unitate Valoare
Nr. Catalog YT-85175
Tensiune nominală [V c.c.] 36
Turația nominală [min	^-1 ] 6000 – 12500
Debit de sufl are [m	^3/min ] 8
Clasa de izolație III
Clasificarea protectiei		IPX0
Zgomot
- Presiune acustică L_pA ± K	[dB(A)]	80,5 ± 3,0
- Putere acustică L_wA ± K	[dB(A)]	92,7 ± 3,0
Nivel de vibratie a_h ± K	[m/s ^2 ] 2,37 ± 1,5
Masa	[kg]	4,9
Tip de accumulator		Li-ION

INSTRUCTIUNI DE SIGURANTĂ

AVERTIZARE! Citiți toate instrucțiunile următoare. Nerespectarea instrucțiunilor poate duce la electrocutare, incendiu sau accidente.

RESPECTAȚI INSTRUCTIUNILE URMĂTOARE

Nu folositi aparatul într-un mediu potențial exploziv, care conține lichide, gaze sau vapori inflamabili.

Nu puneti aparatul în apropiere de surse de căldură sau foc.

Protejati aparatul împotriva umidității. Nu expuneți aparatul la ploaie sau alte forme de precipitații. Nu cufundați niciodată vreo parte a produsului în apă sau alte lichide. Nu folositi aparatul într-un mediu cu umiditatea relativă peste 80%.

Evitați utilizarea aparatului pe vreme proastă, în special când există riscul de producere a fulgerelor.

Conectați aparatul doar la un accumulator cu tensiunea nominală specificată pe placa de identificare. După fiecare utilizare, deconectați accumulatorul de la aparat.

Avertizare! Nu porniți niciodată aparatul dacă se află în preajmă persoane, în special copii sau animale.

RO

Folosiți aparatul doar ca suflantă de grădină sau aspirator. Orice altă utilizare este interzisă. Nu folosiți suflanta pentru umflarea saltelelor sau pentru aprinderea focului la grătar sau focului de crengi și frunze. Nu suflați spre cenușă fierbinte, jar sau foc. Suflarea în jar poate împrăștia scântei care provoca incendii și duce la arsuri grave.

La utilizarea aparatului ca aspirator, este interzis să aspirați reziduuri umede sau fierbinti, de exemplu, cenușă fierbinte. Nu folositi aparatul pentru îndepărtarea sau aspirarea zăpezii sau a apei.

Nu îndreptati duza de iesire a aerului spre oameni sau animale.

Înainte de pornirea suflantei, verificați zona de lucru și eliminați orice obiecte care ar putea prezenta pericole. Vă rugăm să rețineți că obiectele proiectate pot ricoșa în urma lovirii unor obstacole, lovind utilizatorul.

La lucrul cu aparatul, purtați echipament de protecție individual, de exemplu haine de lucru cu pantaloni lungi și mâneci lungi, precum și mănuși de protecție. Purtați protecție pentru ochi și mască facială. În plus, folosiți protecție pentru urechi. Purtați încălțăminte solidă cu fete pline și tălpi antiderapante.

Nu obstrucționați orificiile de ventilație și asigurați-vă că ele sunt libere. Orificiile de ventilație obstrucționate și/sau înfundate pot duce la supraîncălzirea aparatului. Aceasta poate duce la deteriorarea aparatului și poate provoca incendiu sau electrocutare.

Dacă observați vreo deteriorare în orice parte a aparatului trebuie să încetați să-l mai folosiți. În cazul aceasta predați aparatul la un centrul de service autorizat sau înlocuiti acel component dumneavoastră, în cazul în care manualul utilizatorului permite aceasta.

Opriti aparatul și deconectați acumulatorul înainte de efectuarea oricăror activități în legătură cu înlocuirea componentelor, curătare sau reglare.

Opriti aparatul si deconectati accumulatorul înainte de înlocuirea accesorilor.

Aparatul nu trebuie folosit de copii sau orice persoane cu abilități fizice sau mentale reduce sau de persoane fără experiență și cunoștințe sau care nu au citit acest Manual de instrucțiuni. Reglementările locale pot impune limite privind vârsta utilizatorului. Copiii nu trebuie să se joace cu aparatul. Copiii nesupravegheați nu trebuie lăsați să efectueze curățarea sau întreținerea echipamentului.

Aparatul este destinat utilizării cu două mâini. Tineți aparatul de mânere. Mânerele trebuie să fie orientate întotdeauna în sus. Asigurați-vă că intrarea și ieșirea aerului nu sunt obstrucționate la ținerea aparatului. Intrarea aerului nu trebuie să fie prea aproape de sol, pentru a preveni aspirarea reziduurilor în aparat.

Mentineți o poziție verticală adecvată în timpul lucrului astfel încât să vă puteți păstra întotdeauna echilibrul. La lucrul pe o pantă, deplasați-vă de-a curmezișul pantei. Nu alergați niciodată în timpul lucrului, întotdeauna mergeți.

Folosiți întotdeauna aparatul doar când este complet asamblat. Nu folosiți niciodată aparatul fără duza atașată. Folosiți întotdeauna sacul de colectare la utilizarea aparatului ca aspirator. Nu atingeti piese periculoase aflate în mișcare înainte ca aparatul să fie deconectat de la sursa de alimentare prin deconectarea acumulatorilor și înainte ca piesele în mișcare să se oprească complet.

Înainte de conectare, asigurați-vă că parametrii sistemului de alimentare corespund celor indicați pe placa de identificare a aparatului.

RO

Conectați întotdeauna accumulatorul la aparat doar după ce v-ați asigurat că comutatorul este în poziția OFF (Oprit).

Verificați starea aparatului de fiecare dată înainte de a începe sau după ce l-ați scăpat pe jos sau după ce suflanta a lovit vreun obiect. Dacă observați orice deteriorare, de ex. o crăpătură a carcasei, trebuie să nu folosiți aparatul înainte de remedierea defectului.

În cazul în care, timpul lucrului, se produce o disfuncție sau un accident, opriți aparatul mai întâi, deconectați acumulatorii și apoi acordați ajutor persoanelor rănite. Remediați cauza defectiunii sau accidentului. Înainte de reluarea utilizării, verificați starea aparatului, să nu prezinte defectiuni.

Întotdeauna deconectați alimentarea electrică deconectând accumulatorii, pentru un control imediat: când utilizatorul lasă aparatul; înainte de a elimina un blocaj; înainte de verificare, curățare sau lucrări asupra aparatului; după ce aparatul a lovit un obiect, pentru a verificarea deteriorărilor; în cazul în care aparatul începe să vibreze anormal.

În cazul în care aparatul începe să vibreze excesiv după pornire sau în timpul funcționării, aceasta înseamnă că aparatul nu funcționează corect. În cazul acesta, opritii imediat aparatul, scoateți cablul de alimentare din priză și verificați-l. Verificați duza să nu fie blocate orificiile de intrare și iesire a aerului. După îndepărtarea obstrucției, reasamblati aparatul, conectați-l la sursa de alimentare și porniti-l din nou. În cazul în care vibrăția persistă, opritii imediat aparatul din comutatorul de alimentare, deconectai accumulatorii și predați-l la un centrul de service autorizat.

Deși s-au luat măsuri de precauție în timpul proiectării și producerii aparatului și, considerând că au fost respectate instrucțiunile din acest Manual, există totuși un risc rezidual privind expunerea la vibrății și zgomot. Folosiți echipament de protecție individual. Nu lucratți perioade foarte mari și faceti pauze regulate.

Asigurati-vă că accumulatorul este deconectat de la dispozitiv înainte de a începe orice lucrări de întreținere.

Nu lăsați aparatul la îndemâna persoanelor neautorizate, în special a copiilor. Asigurați-vă că aparatul nu este lăsat la îndemâna persoanelor neautorizate, în special a copiilor, în timpul funcționării.

UTILIZAREA PRODUSULUI

Pregătirea pentru functionare

Scoateți aparatul din ambalaj, îndepărtând toate componentele ambalajului. Se recomandă să nu eliminați ambalajul, deoarece poate fi util la depozitarea ulterioară a aparatului.

Verificați toate componentele aparatului să nu prezinte deteriorări. Verificați duza și sacul colector să nu fie blocate orificiile de intrare și ieșire a aerului.

Aparatul poate fi asamblat pentru utilizare ca suflantă sau aspirator.

Avertizare! Asigurați-vă că aparatul este oprit în timpul asamblării adică comutatorul de pornire este pe poziția Opriti și că acumulatorii nu sunt conectați la mufa aparatului.

Asamblarea produsului

Montati duza pe ieşirea pentru aer.

Duza este echipată cu clemé, care trebuie să se potrivească în orificiile duzei (II). Asigurați conectorul cu un şurub (II).

Aşezati mânerul frontal într-o poziție care vă asigură cel mai mare confort în utilizare. Pentru modificarea poziției mânerului, apăsați simultan și țineți ambele butoane de blocare în baza mânerului (III). Apoi, deplasați mânerul la poziția dorită și eliberați butoanele de blocare. Asigurați-vă că mânerul este blocat în poziția aleasă.

RO

Pregătirea pentru lucru - Suflantă

Deplasați maneta de selectare a modului de lucru pe poziția inferioară, astfel încât să fie lângă simbolul care arată direcția de curgere a aerului - suflare (V). Asigurați-vă că sacul colector nu este fixat de suflantă.

Aparatul este gata de utilizare ca suflantă.

Pregătirea pentru lucru

Deplasați maneta de selectare a modului de lucru pe poziția superioară, astfel încât să fie lângă simbolul care arată direcția de curgere a aerului - aspirație (V). Fixați sacul colector introducând flanșa sa în ieșirea pentru aer astfel încât clema să blocheze flanșa sacului colector (VI). Flanșa poate fi scoasă doar apăsând și ținând butonul de blocare și apoi trăgând flanșa din ieșirea pentru aer (VI). Există o bandă cu ochi și partea frontală a sacului colector, care trebuie prinsă de cârligul aflat pe partea de jos a duzei (VII). Asemenea mod de instalare asigură două puncte de prindere pentru sacul colector și permite utilizarea întregii sale capacități.

Sacul colector are o închidere la partea inferioară. Aceasta permite golirea ușoară a sacului. Asigurați-vă că sacul colector este golit complet și închis înainte de utilizarea sa în vid.

Curea de susținere

Aspiratorul este echipat cu o curea de susținere auxiliară. Ea permite reducerea greutății susținute de mâini la ținerea aparatului, în special în timpul utilizării prelungite. Clema curelei trebuie trecută pentru deschiderea din partea superioară a carcasei aparatului. Cureaua trebuie trecută în diagonală peste corpul operatorului și lungimea să trebuie ajustată astfel încât majoritatea greutății aparatului să se rezeme în curea.

Conectarea alimentării electrice

Aparatul este alimentat de la doi accumulatori. Aparatul nu pornește în cazul în care unul dintre accumulatori nu este montat în aparat sau dacă este descărcat. Acumulatorii din aparat sunt conectați în serie, ceea ce înseamnă că aparatul este alimentat cu suma tensiunilor lor nominale. Se recomandă ca ambii accumulatori să aibă aceeași capacitate și să fie încărcate egal. Acumulatorii folosiți pentru alimentare trebuie să aibă același grad de uzură. Nu Se recomandă să conectați un accumulator epuizat împreună cu unul nou, chiar dacă ambii sunt încărcați la fel și au aceeași capacitate. Nerespectarea recomandărilor de mai sus va duce la un timp de functionare mai scurt și uzura mai rapidă a accumulatorilor folosite pentru alimentarea aparatului.

Se pot folosi doar următorii acumulatori 18V Li-Ion YATO pentru alimentarea dispozitivului: YT-82842, YT-82843, YT-82844 și YT-82845, care se pot încărca cu încărcătoare YATO YT-82848 sau YT-82849. Este interzis să folositi alti acumulatori cu tensiune nominală diferită și care nu corespund mufei pentru acumulatorul sculei. Este interzis să modificati compartimentul sau acumulatorul pentru a le face să se potrivească.

Introduceți acumulatorul încărcat în ghidajele mufei pentru acumulator astfel încât clema de prindere a accumulatorului să îl țină pe poziție (IX). Verificați dacă acumulatorul nu iese singur din lăcașul său.

Pornirea și oprirea sufl antei

Suflanta este echipată cu un comutator rotativ. În cazul în care comutatorul este pus pe poziția „0”, aparatul este oprit. Orice altă poziție înseamnă că aparatul este în funcțiune. Cu cât este mai mare numărul de pe comutator, cu atât turația și forța de proiectare a aparatului sunt mai mari. Forța de proiectare trebuie adaptată la lucrarea efectuată. Folosiți întotdeauna o forță minimă suficientă pentru lucrarea respectivă. Vă rugăm să rețineți că, cu cât forța este mai mare, cu atât este mai scurtă durata de utilizare a unui set de accumulatori.

La terminare, opriți aparatul din comutatorul de pornire, așteptați ca piesele în mișcare să se oprească complet și apoi deconectați ambii acumulatori.

Instrucțiuni pentru utilizare

Asigurați-vă întotdeauna că orificiile de intrare și ieșire și duza nu sunt blocate. Zgomotul și vibrațiile crescute vor fi primul indiciu că unele dintre aceste orificii sunt blocate parțial sau total. Remediați imediat obstrucția. Lucrul cu un aparat blocat este ineficient și poate duce la supraîncălzirea și deteriorarea sa.

Înainte de începerea lucrului, verificați bine zona de lucru, îndepărtând orice obiecte care ar putea reprezenta un pericol dacă sunt proiectate de jetul de aer. De asemenea, îndepărțați orice obiecte care s-ar putea deplasa pe neașteptate sub influența jetului de aer, de exemplu s-ar putea răsturna, cauzând accidente.

Lăsați o zonă de siguranță de minim 15 m față de zona de lucru. Zona de siguranță nu trebuie să fie accesibilă niciunei persoane, în special copiilor. Persoanele care pătrund în zona de siguranță trebuie să fie atente și să poarte echipamentul de protectie descris în acest manual.

Orientați întotdeauna duza suflantei în jos, spre terenul care trebuie curățat. Nu suflați resturi spre oameni sau animale.

Nu suflați aerul spre o suprafață care nu este destul de stabilă. Praful generat astfel afectează capacitatea de a urmări zona de lucru, ceea ce nu dă posibilitatea unui răspuns imediat în cazul unei situații de urgentă.

Pe cât posibil, orientați jetul de aer în același sens în care bate vântul. Astfel se previne deplasarea reziduurilor pe suprafața deja curățată.

RO

Înainte de pornirea aspiratorului, montați întotdeauna corect sacul colector. Verificați regulat cantitatea de reziduuri din sac în timpul lucrului și goliti-l. Umplerea excesivă a sacului colector duce la blocaje.

Există roți auxiliare la ieșirea duzei, care facilitează ghidarea duzei pe suprafața curățată

Nu folosiți aspiratorul pentru a aspira deșeuri umede, ude sau fierbinti. Nu aspirați deșeuri de la lucrări de construcții și praful generat la asemenea lucrări, de ex. praful generat la finisarea tencuielilor cu ipsos. Aparatul nu este adecvat pentru utilizare cu asemenea materiale.

Dacă aparatul are turație variabilă, folosiți cea mai mică turație posibilă pentru efectuarea lucrării. Turațiile mai mari generează mai mult zgomot și duc la uzura mai rapidă a aparatului.

Mergeți încet și păstrați-vă permanent echilibrul, nu alergați, nu săriți și nu vă întindeți excesiv în timpul utilizării aparatului. Nu folositi aparatul pentru a curăța o suprafață aflată în afara razei vizuale.

ÎNTRETINEREA ŞI DEPOZITAREA PRODUSULUI

De fiecare dacă când terminați lucrul, deconectați aparatul de la acumulatori și începeti activitățile de întreținere. Demontați duza și sacul colector, dacă I-ați folosit. Curățați ambele orificii de ventilație și intrarea și ieșirea cu o perie moale de mână sau o pensulă cu fire din plastic. Curățați carcasa, mânerul și butoanele cu o lavetă moale, puțin umezită, apoi uscați-le. În acest scop poate fi folosit și un jet de aer comprimat la o presiune nu mai mare de 0,3 MPa. După scoaterea duzei, aceasta poate fi curățat cu jet de apă și apoi stearsă sau lăsată să se usuce. Goliți sacul colector prin desfacerea fermoarului și îndepărtând reziduurile cu aer comprimat cu presiunea de 0,3 MPa sau mai puțin.

Nu folositi obiecte ascuțite, abrazivi, solventi sau alcool pentru curățarea aparatului.

Piese de schimb

Utilizatorul nu are voie să înlocuiască alte piese în afară de duză și sacul colector. O listă detaliată de piese de schimb se poate găsi în secțiunea „Download” (Descărcare) din fișa produsului, pe site-urile internet ale TOYA SA: www.toya.pl.

Depozitarea produsului

Depozitați produsul la interior. Spațiul de depozitare trebuie să prevină accesul neautorizat la aparat. Spațiul de depozitare trebuie protejat împotriva umidității, luminii solare directe și temperaturilor excesiv de scăzute. Depozitați aparatul la o temperatură în intervalul 0\~ + 40°C, cu umiditate relativă maximă de 80%. Se recomandă să păstrați produsul în ambalajul original.

CARACTERÍSTICAS DEL PRODUCTO

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Suflantă fără frunze; 36 V d.c.; 6000 - 12500 min ^-1 ; 8 m ^3 /min; cod articol. YT-85175

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019

EN 50636-2-100:2014

EN ISO 12100:2010

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

și satisfac cerințele Directivelor europene următoare:

2006/42/WE Directiva pentru utilaje și dispositive de siguranță (HG.1029/2008)

2014/30/UE Directivă compatibilitate electromagnetică, JOUE 96/29.03.2014

2011/65/UE Directivă restricții utilizare substanțe periculoase, JOUE 174/01.07.2011

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație

Ultimele două cifre ale anului în care s-a aplicat marcarea: 21

Persoana autorizată să întocmească dosarul tehnic:

Tomasz Zych

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2021.01.04

(locul și data emiterii)

TOYA SPÓŁKA AKCYJRA

DYREKTORDS. ZAKUROW

DARIUSZ HAYEK

(nume și semnătura persoanei autorizate)

TOYA S.A.

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Suflantă fără frunze; 36 V d.c.; 6000 - 12500 min ^-1 ; 8 m ^3 /min; cod articol. YT-85175

satisfac cerințele Directivelor europene următoare: 2000/14/WE (HG.1756/106)

Procedură de evaluare a conformității:

Sistemul de control al calității al producătorului, examinarea dosarului tehnic al producătorului și inspecția periodică din partea unui organism acreditat

Organismului notificat:

TUV SUD Product Service GmbH; nr. notificare 0123

Stangenstraße 1, 70771 Leinfelden-Echterdingen, Germania

Nivelul măsurat al puterii sonore la echipamentul reprezentativ pentru acest tip: 92,7 dB(A)

Nivelul garantat al puterii sonore pentru acest echipament: 96 dB(A)

conformitate cu directive comunitare aplicate:

2006/42/WE Directiva pentru utilaje și dispositive de siguranță

2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC)

2011/65/UE Restrictia utilizării unor substanțe periculoase

Wrocław, 2021.01.04

(locul și data emiterii)

TOYA SPÓŁKA AKCY JEA

DYREKTORDS. ZAKUROW

DARIUSZ HAYEK

(nume și semnătura persoanei autorizate)
