NAUDOJIMO INSTRUKCIJA YT85175 Yato

1. korpusas
2. galinė rankena
3. priekiné rankena
4. pūstuvo antgalis
5. maišo prijungimas
6. jungiklis
7. darbo režimo svirtis
8. akumuliatoriaus lizdas
9. maišelis
10. pagalbinis diržas

LV

Laikykite rankas atokiau nuo besisukančių dalių.

Saugotis iš po dalgio išmetamų daiktu

Nestatyti pjūklo i atmosferinių kritulių poveikio pavojų

Nedrikst atstät zem atmosfēriskiem nokrišniem

Dirbti saugiame atstume nuo pašalinių asmenų

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (jskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, jskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

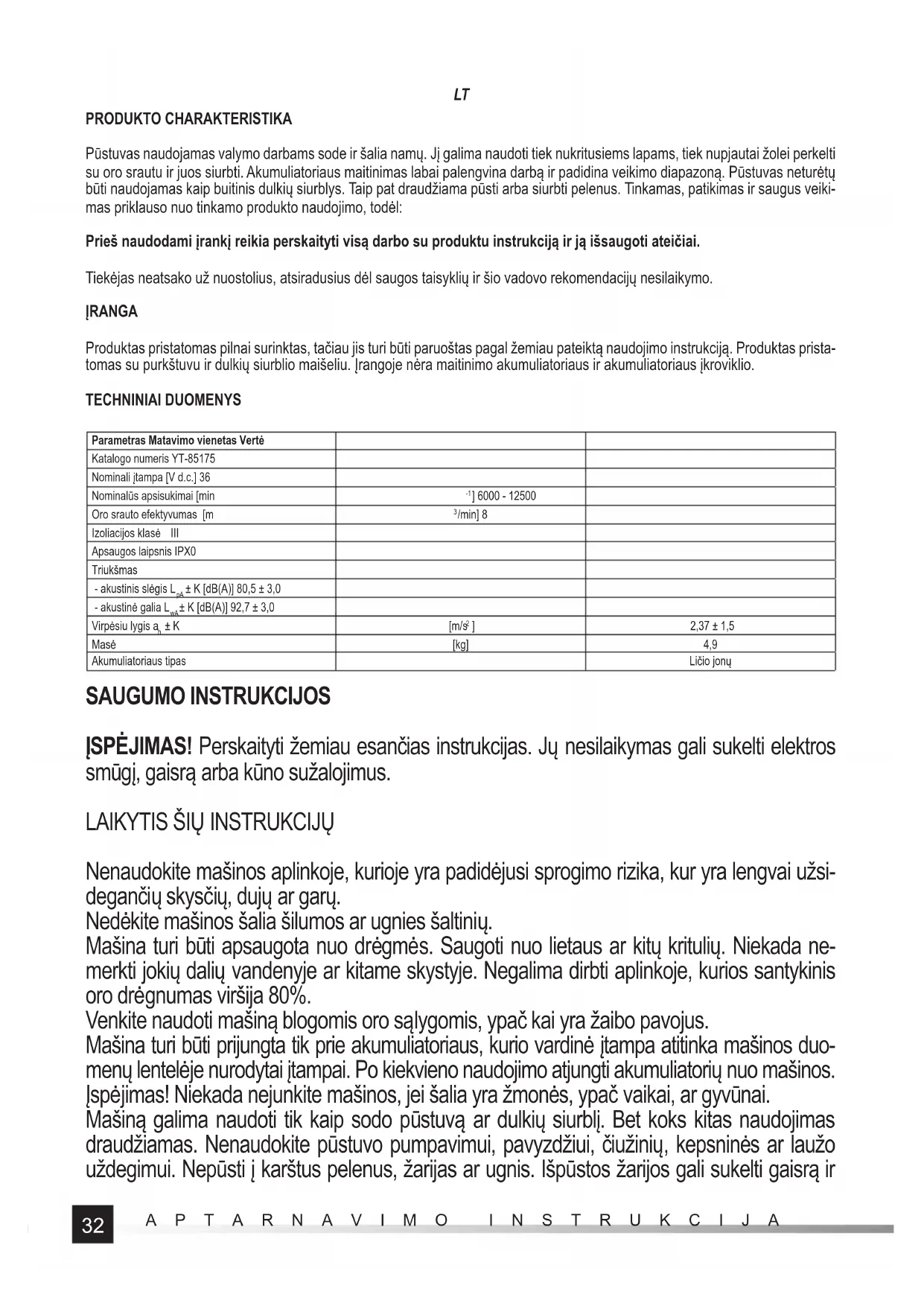

Pūstuvas naudojamas valymo darbams sode ir šalia namų. Jį galima naudoti tiek nukritusiems lapams, tiek nupjautai žolei perkelti su oro srautu ir juos siurbti. Akumuliatoriaus maitinimas labai palengvina darbą ir padidina veikimo diapazoną. Pūstuvas neturėtų būti naudojamas kaip buitinis dulkių siurblys. Taip pat draudžiama pūsti arba siurbti pelenus. Tinkamas, patikimas ir saugus veikimas priklauso nuo tinkamo produkto naudojimo, todėl:

Prieš naudodami įrankį reikia perskaityti visą darbo su produktu instrukciją ir ją išsaugoti ateičiai.

Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šio vadovo rekomendacijų nesilaikymo.

IRANGA

Produktas pristatomas pilnai surinktas, tačiau jis turi būti paruoštas pagal žemiau pateiktą naudojimo instrukcija. Produktas pristatomas su purkštuvu ir dulkių siurblio maišeliu. Irangoje nėra maitinimo akumuliatoriaus ir akumuliatoriaus ikroviklio.

TECHNINIAI DUOMENYS

Parametras Matavimo vienetas Vertė
Katalogo numeris YT-85175
Nominali įtampa [V d.c.] 36
Nominalūs apsisukimai [min	^-1 ] 6000 - 12500
Oro srauto efektyvumas [m	^3/min ] 8
Izoliacijos klasė III
Apsaugos laipsnis IPX0
Triukšmas
- akustinis slėgis L_pA ± K [dB(A)] 80,5 ± 3,0
- akustinė galia L_wA ± K [dB(A)] 92,7 ± 3,0
Virpėsiu lygis a_n ± K	[m/s ^2 ]	2,37 ± 1,5
Masė	[kg]	4,9
Akumuliatoriaus tipas		Ličio jonų

SAUGUMO INSTRUKCIJOS

JSPĖJIMAS! Perskaityti žemiau esančias instrukcijas. Jų nesilaikymas gali sukelti elektros smūgį, gaisrą arba kūno sužalojimus.

LAIKYTIS ŠIŲ INSTRUKCIJŲ

Nenaudokite mašinos aplinkoje, kurioje yra padidėjusi sprogimo rizika, kur yra lengvai užsidegančių skysčių, dujų ar garų.

Nedėkite mašinos šalia šilumos ar ugnies šaltinių.

Mašina turi būti apsaugota nuo drėgmės. Saugoti nuo lietaus ar kitų kritulių. Niekada nemerkti jokių dalių vandenyje ar kitame skystyje. Negalima dirbti aplinkoje, kurios santykinis oro drėgnumas viršija 80%.

Venkite naudoti mašiną blogomis oro sąlygomis, ypač kai yra žaibo pavojus.

Mašina turi būti prijungta tik prie akumuliatoriaus, kurio vardinė įtampa atitinka mašinos duo-menų lentelėje nurodytai įtampai. Po kiekvieno naudojimo atjungti akumuliatorių nuo mašinos. Jspėjimas! Niekada nejunkite mašinos, jei šalia yra žmonės, ypač vaikai, ar gyvūnai.

Mašiną galima naudoti tik kaip sodo pūstuvą ar dulkių siurblį. Bet koks kitas naudojimas draudžiamas. Nenaudokite pūstuvo pumpavimui, pavyzdžiui, čiužinių, kepsninės ar laužo uždegimui. Nepūsti į karštus pelenus, žarijas ar ugnis. Išpūstos žarijos gali sukelti gaisrą ir

LT

rimtus nudegimus.

Jei mašina yra naudojama kaip dulkių siurblys, draudžiama traukti drėgnus, taip pat karštus nešvarumus, pvz., karštus pelenus. Nenaudoti mašinos sniego ar vandens išpūtimui ar išsiurbimui.

Nenukreipto oro išleidimo angos link operatoriaus, kitų žmonių ar gyvūnu.

Prieš pūsdami patikrinkite darbo vietą ir pašalinkite visus objektus, kurie išpūsti gali sukelti grėsmę. Reikia atsižvelgti į tai, kad išpūstos dalelės gali atsitrenkti nuo kliūčių ir pasiekti operatorių.

Mašinos darbo metu naudokite asmenines apsaugos priemones. Darbo apranga su ilgomis klešnėmis ir rankovėmis, apsauginės pirštinės. Akių ir veido apsauga. Be to, naudoti klausos apsaugos priemones. Naudoti kietą avalynę su pilnu batviršiu ir neslidžiu padu.

Neuždengti ventiliacijos angų ir prižiūrėti, kad būtų pralaidžios. Uždengtos ir (arba) užkimštos ventiliacijos angos gali sukelti mašinos perkaitimą. Tai gali sugadinti mašiną ir sukelti gaisrą arba elektros šoką.

Jei pastebėta, kad kuri nors mašinos dalis yra pažeista, tolesnis naudojimas yra draudžiamas. Tokiu atveju mašina turėtų būti perduota įgaliotam techninės priežiūros centrui arba ši dalis gali būti pakeista savarankiškai jei naudojimo instrukcijoje leidžiama atlikti tokius taisymo veiksmus.

Prieš pradėdami bet kokį veiksmą, susijusį su dalių keitimu, valymu arba reguliavimu, išjunkite mašiną ir atjunkite akumuliatorių nuo mašinos.

Prieš pradedant keisti priedus mašiną išjunkite, o akumuliatorių atjunkite nuo mašinos.

Mašinos negali naudoti vaikai ar asmenys, turintys ribotą fizinį, suvokiamajį ar protinį sugebėjimą, žmonės be patirties ir žinių, taip pat žmonės, kurie nėra susipažinę su šiomis instrukcijomis. Vietos taisyklės gali apriboti operatoriaus amžių. Vaikai neturėtų žaisti su mašiną. Vaikams be priežiūros negalima leisti atlikti mašinos valymo ir priežiūros.

Mašina pritaikyta valdyti dviem rankomis. Mašina turėtų būti laikoma su rankenomis. Ranke-nos visada turi būti nukreiptos į viršų. Įsitikinkite, kad laikymo būdas neuždengia oro įleidimo ir oro išleidimo angos. Oro įleidimo angos neturi būti pernelyg arti žemės, kad nešvarumai nejsiurbtų į mašinos vidų.

Darbo metu laikykitės tam tikros kūno padėties, kad visada išlaikytumėte savo pusiausvyrą. Jei dirbate šlaituose, turėtumėte judėti išilgai šlaito. Niekada dirbdami nebėgiokite, visada vaikščiokite.

Visada naudokite mašiną, visiškai sumontuotą. Niekada nenaudokite produkto be pritvirtinto purkštuvo. Naudojant mašiną kaip dulkių siurblį visada reikia naudoti dulkių maišelį.

Prieš išjungdami mašiną iš maitinimo tinklo ištraukdami kištuką iš maitinimo šaltinio, nelieski-te pavojingų judančių dalių ir kol pavojingos judančios dalys visiškai nesustos.

Prieš prijungdami, įsitikinkite, kad maitinimo šaltinio parametrai yra nurodyti mašinos parametru lentelėje.

Prieš prijungiant prie mašinos akumuliatorius - įsitikinkite, kad jungiklis yra išjungtas.

Prieš kiekvieną mašinos paleidimą ir po kiekvieno mašinos kritimo arba smūgio patikrinkite jos būklę. Jei pastebima bet kokia žala, pvz., įtrūkęs korpusas, prieš pašalinant žalą draudžiama naudoti mašiną.

Jei veikimo metu jvyko avarija arba nelaimingas atsitikimas, pirmiausia išjunkite mašiną,

LT

atjunkite akumuliatorius ir tada padėkite sužeistiems asmenims. Pašalinkite avarijos arba nelaimingo atsitikimo priežastis. Prieš pradedant darba, patikrinkite, ar mašina nepažeista.

Visada atjunkite maitinimą, atjungiant akumuliatorius: kai mašina vartotojo paliekama; prieš šalinant užstrigimą; prieš patikrindami, valydami ar dirbdami su mašina; atsitrenkus į svetimą objektą, kad patikrintų mašinos žalas; jei mašina pradeda pernelyg vibruoti, dėl nedelsiamo patikrinimo.

Jei mašina pradeda pernelyg vibruoti paleidus ar veikiant, tai reiškia netinkamą mašinos veikimą. Tokiu atveju nedelsdami išjunkite mašiną su jungikliu, atjunkite akumuliatorius ir patikrinkite. Patikrinkite purkštuko ir oro jleidimo angos pralaidumą. Pašalinus nepralaidumo priežastis, mašina turi būti sumontuota, prijungta prie maitinimo šaltinio ir iš naujo paleista. Jei ir toliau atsiranda pernelyg didelės vibracijos, nedelsdami išjunkite maitinimą su maitinimo jungikliu, atjunkite akumuliatorius ir perduokite mašiną įgaliotam techninės priežiūros centrui. Nepaisant to, buvo imamasi prevencinių priemonių ir buvo laikomasi instrukcijų, vis dar yra likusi rizika, susijusi su vibracijos ir triukšmo atsiradimu. Todėl turėtumėte naudoti asmenines apsaugos priemones, per ilgai nedirbti ir darbo metu daryti reguliarias pertraukas.

Prieš atlikdami techninę mašinos priežiūrą įsitikinkite, kad akumuliatoriai atjungti nuo mašinos.

Mašiną reikia laikyti pašaliniams asmenims, ypatingai vaikams, neprieinamoje vietoje. Taip pat darbo metu reikia atkreipti dėmesį, kad mašina būtų pašaliniams asmenims, ypatingai vaikams, neprieinamoje vietoje.

PRODUKTO VALDYMAS

Paruošimas darbui

Produktas turi būti išimtas iš pakuotės, tada turi būti pašalinti visi pakavimo elementai. Rekomenduojama neišmesti pakuotės, ji gali būti naudinga vélesniam produkto laikymui.

Patikrinkite produkto elementus sužalojimų atžvilgiu. Patikrinkite purkštuko, maišelio uždėjimo ir oro įleidimo bei išleidimo angos pralaidumą.

Produktas gali būti montuojamas veikti kaip pūstuvą arba dulkių siurblį.

Ispėjimas! Surinkimo metu įsitikinkite, kad produktas yra išjungtas. Jungiklis yra išjungtoje padėtyje, o akumuliatoriai neprijungti mašinos lizde.

Produkto montavimas

Purkštukas turi būti pritvirtintas prie oro išleidimo angos.

Purkštukas turi skląsčius, kurie turi patekti i purkštuko angas (II). Apsaugokite jungti su varžtu (II).

Nustatykite priekinę rankeną padėtyje, kuri užtikrins didžiausią naudojimo patogumą. Rankenos padėtis keičiama vienu metu paspaudžiant ir laikant abu rankenos pagrinde esančius fiksavimo mygtukus (III). Tada pasukite rankeną i norimą padėtį ir atleiskite fiksavimo mygtukus. Įsitikinkite, kad rankena buvo sublokuota pasirinktoje padėtyje.

Produkto paruošimas veikti kaip pūstuvas

Pastumkite darbo režimo pasirinkimo svirti į apatinę padėti, kad ji būtu šalia oro srauto krypti - pūtimą rodančio simbolio (IV). Isitikinkite, kad maišas nepritvirtintas prie pūstuvo.

Produktas paruoštas veikti kaip pūstuvas

Produkto paruošimas veikti kaip dulkių siurblys

Pastumkite darbo režimo pasirinkimo svirti į viršutinę padėtį, kad ji būtų šalia oro srauto kryptį - jpūtimą rodančio simbolio (V). Sumontuokite maišą užstumdami jo flanšą ant oro išleidimo angos taip, kad skląstis užfiksuotų maišo flanšą (VI). Išardykite flanšą tik vienu metu paspaudžiant ir laikant fiksavimo mygtuką, tada ištraukite flanšą iš oro išleidimo angos (VI). Priekinėje krepšio dalyje yra juosta su kilpa, kurią reikia užkabinti ant purkštuko apačioje esančio kablio (VII). Taip montuojant bus užtikrinti du maišo tvirtinimo taškai ir bus galima visiškai išnaudoti jo talpą.

Maišas apačioje turi uždorj. Jis leidžia lengvai ištuštinti maišą. Prieš kiekvieną dulkių siurblio naudojimą įsitikinkite, kad maišas yra visiškai ištuštintas ir uždarytas.

LT

Laikančioji juosta

Dulkių siurblyje įrengta pagalbinė laikančioji juosta. Ji sumažina mašiną laikančių rankų apkrova, ypač ilgalaikio darbo metu. Juostos skląstis turi būti jkišta per angą mašinos korpuso viršuje. Juosta turi būti dedama įstrižai per operatoriaus kūną ir jos ilgis turi būti sureguliuotas taip, kad didžioji įrenginio dalis remtųsi i juosta.

Prijungimas prie maitinimo šaltinio

Mašina maitinama dviem akumuliatoriais. Mašina neprasidės veikti, jei vienas iš akumuliatorių nebus įmontuotas arba bus išsikrovęs. Mašinos akumuliatoriai yra sujungti nuosekliai, tai reiškia, kad mašina maitinama iš jų vardinių įtampų sumos. Rekomenduojama, kad abi akumuliatoriai būtų vienodos talpos ir taip pat įkrauti. Maitinti naudojami akumuliatoriai taip pat turėtų būti tokio pačio išeikvojimo lygio. Nerekomenduojama derinti susidėvėjusio akumuliatoriaus su nauju, net jei abu yra vienodai įkrauti ir vienodos talpos. Jei nesilaikysite aukščiau pateiktų rekomendacijų, sutrumpės darbo laikas ir mašinai maitinti naudojami akumuliatoriai greičiau susinaudos.

Įrankiui maitinti galima naudoti tik šiuos Li-Ion YATO 18 V akumuliatorius: YT-82842, YT-82843, YT-82844 ir YT-82845, kuriuos galima ikrauti tik YATO YT-82848 ar YT-82849 įkrovikliais. Draudžiama naudoti kitus akumuliatorius su kitokia vardine įtampa ir neatitinkančius įrankio akumuliatoriaus lizdo. Draudžiama keisti lizdą ir/arba akumuliatorių, kad jie atitiktų vienas kitam.

Idėkite ikrautus akumuliatorius į akumuliatoriaus lizdo kreiptuvus taip, kad akumuliatoriaus sklendė laikytų ją vietoje (IX). Patikrin-kite, ar joks akumuliatorius savaime neišsistumia iš įrankio lizdo.

Pūstuvo paleidimas ir išjungimas

Pūstuve yra sukamasis jungiklis. Jei jungiklio rankenėlė nustatyta ties 0, mašina išjungiama. Bet kuri kita padėtis reiškia, kad mašina veikia. Kuo didesnis skaičius ant jungiklio rankenėlės, tuo didesnis variklio greitis ir didesnė trauka. Traukos jėgą reikia pritaikyti atliekamam darbui. Visada naudokite minimalią trauką, kurios pakaks pasirinktai užduočiai. Taip pat reikia turėti omenyje, kad kuo didesnė trauka, tuo trumpesnis akumuliatorių rinkinio veikimo laikas.

Baigę darbą, išjunkite mašiną, palaukite, kol visiškai sustos judamosios dalys, tada atjunkite abu akumuliatorius.

Produkto naudojimo rekomendacijos

Visuomet įsitikinkite, kad oro įleidimo ir išleidimo angos ir purkštukas nėra užkimšti. Dalinio ar visiško nepralaidumo atveju, pirmasis ženklas bus triukšmo didinimas ir padidėjusi vibracija. Nedelsiant gražinti visišką pralaidumą. Nepralaidaus produkto veikimas yra neveiksmingas ir gali sukelti perkaitimą ir žalą produktui.

Prieš pradedant darba, atidžiai patikrinkite darbo vieta, pašalinkite visus objektus, kurie išmesti oro srautu gali sukelti pavojų. Taip pat pašalinkite visus daiktus, kurie gali netikėtai judėti dėl oro srauto veikimo, pvz., nugriūti ir sukelti pavojų.

Reikėtų nustatyti saugos zoną, mažiausiai 15 m pločio nuo darbo vietos. Pašaliniams asmenims, ypač vaikams, neturėtų būti leidžiama patekti į saugos zoną. Į saugos zoną patenkantys asmenys, turėtų būti atsargūs ir taikyti pirmiau aprašytas asmenines apsaugos priemones.

Visada nukreipkite pūstuvo purkštuką žemyn, į valomą paviršių. Negalima nukreipti kitų žmonių ar gyvūnų link.

Nenaudoti labai biriems pagrindams. Tokio naudojimo metu susidariusios dulkės neleidžia stebėti darbo vietos, o tai neleidžia tinkamai reaguoti pavjoaus atveju.

Jei jmanoma, pūtimą nukreipti ta pačia kryptimi, kuria pučia vėjas. Tai užkirs kelią nešvarumų persikėlimui į jau nuvalytą plotą.

Visada naudokite dulkių siurblį su tinkamai sumontuotu maišu. Reguliariai tikrinkite maišelių užpildymo lygį ir ištuštinkite jj. Per didelis maišelio užpildymas sumažins pralaidumą.

Purkštuvo išvade yra pagalbiniai ratai, kurie palengvina purkštuvo kreipimą nuvalomu paviršiumi.

Nenaudokite dulkių siurblio šlapių, drėgnų ir karštas atliekų siurbimui. Nesiurbti statybinių atliekų ir dulkių, susidariusių statybos darbų metu, pvz., dulkių, susidariusių gipso apdailos metu. Produktas nėra pritaikytas dirbti su tokiomis medžiagomis.

Jei produkte yra apsisukimų greičio regulatorius, naudokite mažiausią apsisukimų greitį, kuriuo galima atlikti suplanuotą darbą. Aukštesni apsisukimai sukelia daugiau triukšmo ir taip pat sukelia greitesnį gaminio nusidėvėjimą.

Darbo metu judėkite visą laiką palaikydami pusiausvyrą, nebėgiokite, nešokinėkite, nesiekite per toli. Nenaudokite produkto, kad išvalytumėte paviršių, kuris nėra matomas.

PRODUKTO PRIEŽIŪRA IR LAIKYMAS

Kiekvieną kartą po pabaigus darbą atjunkite gaminio akumuliatorius ir atlikite techninę priežiūrą. Nuimkite purkštuką ir maišelį, jei jis buvo naudojamas. Ventiliacijos ir įleidimo bei išleidimo angos turi būti valomos minkštu šepetėliu arba šepetėliu su plastikiniais šeriais. Korpusą, rankena ir valdymo elementus valykite šiek tiek sudrėkintu vandeniu, minkštu skudurėliu ir tada išdžiovinkite. Valymui taip pat galima naudoti suspausto oro srautą, kurio slėgis ne didesnis kaip 0,3 MPa. Išardžius purkštuką, jį galima išvalyti vandens srove, po to išdžiovinti arba palikti kad išdžiūtų. Maišelį ištuštinti atidarant užtrauktuką, po to išvalykite likusias dulkes suspausto oro srautu, kurio slėgis neviršija 0,3 MPa.

Valymui nenaudoti aštrių daiktų, abrazyvinių medžiagų, tirpiklių ir alkoholio.

LT

Atsarginės dalys

Vartotojas negali savarankiškai keisti jokių atsarginių dalių, išskyrus purkštuką ir maišelį. Detalus produkto atsarginių dalių sąrašas yra skyriuje „Atsisiųsti“, produkto kortelėje, TOYA SĄ svetainėse: www.toya.pl.

Produkto laikymas

Produktą laikyti išmontuotą. Laikymo vieta turėtų apsaugota nuo neigaliotų asmenų prie gaminio prieigos. Laikymo vieta turėtų apsaugoti produktą nuo drėgmės, tiesioginių saulės spindulių ir per žemos temperatūros. Produktas turi būti laikomas 0 \~ 40°C temperatūroje, esant santykinei drėgmei, ne didesnei kaip 80%. Produktą rekomenduojama laikyti gamyklinėje pakuotėje.
