BEDIENUNGSANLEITUNG YT85175 Yato

7. Betriebsmodusschalter

power Lärm – Leistung L

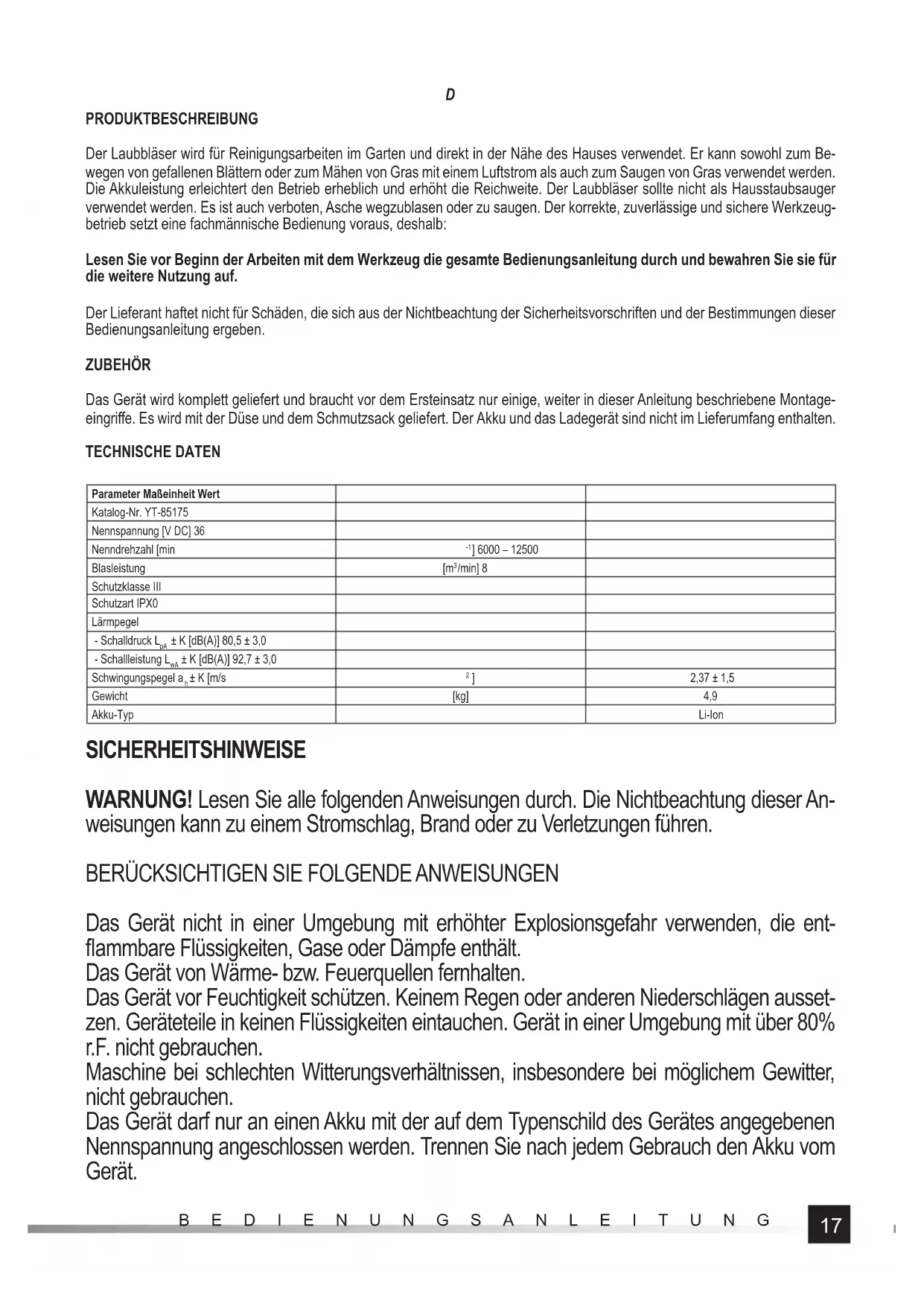

PRODUKTBESCHREIBUNG Der Laubbläser wird für Reinigungsarbeiten im Garten und direkt in der Nähe des Hauses verwendet. Er kann sowohl zum Be- wegen von gefallenen Blättern oder zum Mähen von Gras mit einem Luftstrom als auch zum Saugen von Gras verwendet werden. Die Akkuleistung erleichtert den Betrieb erheblich und erhöht die Reichweite. Der Laubbläser sollte nicht als Hausstaubsauger verwendet werden. Es ist auch verboten, Asche wegzublasen oder zu saugen. Der korrekte, zuverlässige und sichere Werkzeug- betrieb setzt eine fachmännische Bedienung voraus, deshalb: Lesen Sie vor Beginn der Arbeiten mit dem Werkzeug die gesamte Bedienungsanleitung durch und bewahren Sie sie für die weitere Nutzung auf. Der Lieferant haftet nicht für Schäden, die sich aus der Nichtbeachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung ergeben. ZUBEHÖR Das Gerät wird komplett geliefert und braucht vor dem Ersteinsatz nur einige, weiter in dieser Anleitung beschriebene Montage- eingriff e. Es wird mit der Düse und dem Schmutzsack geliefert. Der Akku und das Ladegerät sind nicht im Lieferumfang enthalten. TECHNISCHE DATEN Parameter Maßeinheit Wert Katalog-Nr. YT-85175 Nennspannung [V DC] 36 Nenndrehzahl [min

/min] 8 Schutzklasse III Schutzart IPX0 Lärmpegel - Schalldruck L

] 2,37 ± 1,5 Gewicht [kg] 4,9 Akku-Typ Li-Ion SICHERHEITSHINWEISE WARNUNG! Lesen Sie alle folgenden Anweisungen durch. Die Nichtbeachtung dieser An- weisungen kann zu einem Stromschlag, Brand oder zu Verletzungen führen.

BERÜCKSICHTIGEN SIE FOLGENDE ANWEISUNGEN

Das Gerät nicht in einer Umgebung mit erhöhter Explosionsgefahr verwenden, die ent- fl ammbare Flüssigkeiten, Gase oder Dämpfe enthält. Das Gerät von Wärme- bzw. Feuerquellen fernhalten. Das Gerät vor Feuchtigkeit schützen. Keinem Regen oder anderen Niederschlägen ausset- zen. Geräteteile in keinen Flüssigkeiten eintauchen. Gerät in einer Umgebung mit über 80% r.F. nicht gebrauchen. Maschine bei schlechten Witterungsverhältnissen, insbesondere bei möglichem Gewitter, nicht gebrauchen. Das Gerät darf nur an einen Akku mit der auf dem Typenschild des Gerätes angegebenen Nennspannung angeschlossen werden. Trennen Sie nach jedem Gebrauch den Akku vom Gerät.18 BEDIENUNGSANLEITUNG

Warnung! Gerät niemals in Gebrauch nehmen, wenn sich Menschen, insbesondere Kinder, oder Tiere in der Nähe aufhalten. Maschine nur als Gartengebläse oder Gartenstaubsauger einsetzen. Jeder anderweitiger Gebrauch ist verboten. Gartengebläse nicht zum Aufblasen von Matratzen, Grill- oder Feu- erzünden verwenden. Heiße Aschen, glühende Partikel oder Feuer nicht aufwirbeln. Sonst kann es zu einem Brand und ernsthaften Verbrennungen kommen. Wird die Maschine als ein Staubsauger eingesetzt, ist es verboten, nassen oder heißen Schmutz, wie bspw. heiße Asche, aufzunehmen. Maschine nicht zum Ausblasen oder Ent- fernen von Schnee oder Wasser gebrauchen. Düsenaustritt nicht direkt gegen den Bediener, andere Menschen oder Tiere richten. Arbeitsumgebung vor Geräteeinsatz kontrollieren und alle Gegenstände entfernen, die mit dem Luftstrom weggeschleudert werden und Gefahren verursachen können. Bei der Arbeit darauf achten, dass weggeschleuderte Partikel an Hindernissen abprallen und den Bediener verletzen können. Persönliche Schutzausrüstungen bei der Gerätebedienung verwenden. Arbeitskleidung mit langen Beinen und Ärmeln, Schutzhandschuhe. Augen- und Gesichtsschutz. Gehörschutz verwenden. Schutzschuhwerk mit hohem Schaft und rutschfreier Sohle tragen. Verdecken Sie nicht die Lüftungsöff nungen und stellen Sie sicher, dass sie frei sind. Ver- deckte und/oder verstopfte Lüftungsöff nungen können zu einer Überhitzung des Gerätes führen. Dies kann zu Schäden am Gerät, zu Bränden oder Stromschlägen führen. Wenn Sie Schäden an einem Teil des Produkts feststellen, ist der weitere Gebrauch ver- boten. In diesem Fall muss das Gerät zu einer autorisierten Servicestelle gebracht werden oder Sie können das beschädigte Teil selbst austauschen, sofern dies in der Bedienungs- anleitung zugelassen ist. Schalten Sie das Gerät aus und entfernen Sie den Akku aus dem Gerät, bevor Sie mit dem Austausch von Teilen, der Reinigung oder Einstellung beginnen. Schalten Sie das Gerät aus und entfernen Sie den Akku aus dem Gerät, bevor Sie das Zu- behör wechseln. Das Gerät kann von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen, sowie von Perso- nen, die diese Anleitungen nicht gelesen haben, nicht gebraucht werden. Durch jeweilige Vorschriften kann das Alter des Bedieners eingeschränkt werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Das Gerät ist für die Bedienung mit beiden Händen konzipiert. Es ist am Haltegriff zu halten. Der Haltegriff muss immer nach oben gerichtet sein. Dabei ist es zu beachten, dass der Luft- ein- und -austritt nicht verdeckt werden. Der Lufteintritt darf nicht zu nah zum Boden gerichtet werden, damit der Schmutz in die Maschine nicht eingesaugt wird. Bei der Arbeit ist eine sichere Körperhaltung anzunehmen, damit das Gleichgewicht sicher behalten werden kann. Wenn Sie an einem Hang arbeiten, bewegen Sie sich über den Hang quer. Bei der Bearbeitung von geneigten Flächen bewegt man sich immer quer zur Neigung. Bei der Arbeit niemals laufen, sondern sicher gehen. Maschine nur komplett zusammen- gebaut und niemals ohne angebaute Luftdüse gebrauchen. Beim Geräteeinsatz als Staub-19 BEDIENUNGSANLEITUNG

sauger immer den Schmutzsack verwenden. Gefährliche rotierende Teile niemals bis zum vollständigen Maschinenstillstand berühren, dazu immer den Stecker ziehen und den Stillstand der Teile abwarten. Vor Geräteanschluss sicherstellen, dass die Netzparameter den auf dem Typenschild der Maschine angegebenen Werten entsprechen. Die Akkus immer so an das Gerät anschließen, dass der Schalter in der „Aus“-Position ein- gestellt ist. Vor jeder Inbetriebnahme sowie nach jedem Absturz oder Schlag ist die Maschine auf ihren Zustand zu prüfen. Werden jegliche Schäden, wie bspw. Gehäusebruch festgestellt, darf die Maschine vor ihrer Instandsetzung nicht gebraucht werden. Tritt während des Betriebes eine Störung oder ein Unfall auf, schalten Sie zuerst das Gerät aus, nehmen Sie den Akku heraus und helfen Sie dann den verletzten Personen. Beseitigen Sie die Ursache der Fehlfunktion oder des Unfalls. Vor erneutem Einsatz ist die Maschine auf Schäden gründlich zu prüfen. In folgenden Fällen ist die Stromversorgung durch das Entfernen des Akkus zu trennen: Wenn der Bediener sich von der Maschine entfernt; beim Entfernen einer Störung; vor Prü- fung, Reinigung des Geräts oder Arbeiten an ihr; nach einem Stoß durch einen Fremdkörper, um das Gerät auf mögliche Schäden zu prüfen; bei unerwarteten Vibrationen, um das Gerät sofort zu prüfen. Gerät die Maschine nach der Inbetriebnahme in übermäßige Vibrationen, handelt es sich um ihre Fehlfunktion. In diesem Fall ist das Gerät mit dem Schalter sofort auszuschalten, der Akku ist zu entfernen, das Gerät ist zu prüfen. Luftdüse, Luftein- und -austritt auf freien Durchlauf prüfen. Nachdem die Störung beseitigt ist, ist die Maschine wieder zusammenzu- bauen, elektrisch anzuschließen und in Betrieb zu nehmen. Bei anhaltenden übermäßigen Vibrationen ist das Gerät mit dem Schalter sofort auszuschalten, der Akku ist zu entfernen, das Gerät ist bei der Vertragswerkstatt abzuliefern. Trotz der bei der Entwicklung und Fertigung der Maschine getroff enen Vorbeugemaßnah- men und trotzt der Beachtung der Vorgaben dieser Anleitung durch den Bediener besteht immer ein Restrisiko, das mit der Vibrations- und Lärmexposition verbunden ist. Daher ist die persönliche Schutzausrüstung zu verwenden, übermäßig langes Arbeiten ist zu vermeiden und regelmäßige Arbeitspausen einzulegen. Vergewissern Sie sich vor der Wartung, dass der Akku aus dem Gerät entfernt wurde. Bewahren Sie das Gerät außerhalb der Reichweite von unbefugten Personen, insbesonde- re Kindern, auf. Achten Sie auch während des Betriebs darauf, dass sich das Gerät außer- halb der Reichweite von Unbefugten, insbesondere von Kindern, befi ndet. GERÄTEBEDIENUNG Vorbereitung zum Betrieb Geräteverpackung vollständig entfernen. Verpackung nicht wegwerfen, um sie gegebenenfalls für die künftige Gerätelagerung wieder zu verwenden. Alle Gerätekomponenten auf mögliche Schäden prüfen. Luftdüse, Schmutzsackeintritt, Luftein- und -austritte auf Durchgängigkeit prüfen. Das Gerät kann für den Einsatz als ein Gartengebläse oder ein Staubsauger zusammengebaut werden. Warnung! Stellen Sie sicher, dass das Gerät während der Installation ausgeschaltet ist. Der Schalter soll sich in der Aus-Position befi nden, und die Batterien können nicht an die Steckdose des Geräts angeschlossen sein.20 BEDIENUNGSANLEITUNG

Montage des Produkts Luftdüse am Luftaustritt montieren. Die Düse ist mit Verriegelungen ausgestattet, die auf die Löcher an der Düse (II) treff en sollten. Die Verbindung mit einer Schraube (II) sichern. Stellen Sie den vorderen Griff in eine Position, die höchsten Bedienkomfort gewährleistet. Das Ändern der Position des Griff s erfolgt durch gleichzeitiges Drücken und Halten der beiden Verriegelungstasten, die sich in der Basis des Griff s befi nden (III). Drehen Sie dann den Griff in die gewünschte Position und lassen Sie die Verriegelungstasten los. Achten Sie darauf, dass die Verriegelung in der gewählten Position verriegelt ist. Vorbereitung des Gerätes für den Betrieb als Laubbläser Bewegen Sie den Wählhebel in die untere Position, damit sie sich in der Nähe des Symbols befi ndet, das die Richtung des Luft- stroms - Ausblasen (IV) - anzeigt. Vergewissern Sie sich, dass der Beutel nicht am Laubbläser befestigt ist. Das Gerät ist als Laubbläser betriebsbereit. Das Gerät als Staubsauger betriebsbereit machen. Bewegen Sie den Wählhebel in die obere Position, damit es sich neben dem Symbol für die Luftströmungsrichtung - Hineinblasen (V) - befi ndet. Bringen Sie den Beutel an, indem Sie seinen Flansch durch den Luftauslass schieben, sodass die Verriegelung den Beutelfl ansch (VI) verriegelt. Demontieren Sie den Flansch nur, indem Sie den Verriegelungsknopf drücken und halten. Schieben Sie dann den Flansch aus dem Luftauslass (VI). Im vorderen Teil des Beutels befi ndet sich ein Riemen mit Öse, der am Haken am Boden der Düse (VII) eingehängt werden sollte. Diese Montage wird zwei Befestigungspunkte für den Beutel bereitstellen und seine Kapazität voll ausschöpfen. Der Beutel am Boden hat einen Verschluss. Dies ermöglicht ein einfaches Entleeren des Beutels. Vergewissern Sie sich vor jedem Gebrauch des Staubsaugers, dass der Beutel vollständig entleert und geschlossen ist. Tragriemen Der Staubsauger ist mit einem Hilfs-Tragriemen ausgestattet. Er reduziert die Belastung der die Maschine haltenden Hände, insbesondere bei längerem Betrieb. Die Riemenverriegelung muss durch das Loch an der Oberseite des Gehäuses gezogen werden. Der Riemen sollte quer am Körper des Bedieners gelegt und in der Länge so eingestellt werden, dass der Großteil des Gewichts der Maschine auf dem Riemen aufl iegt. Anschluss an die Stromversorgung Das Gerät wird mit zwei Akkus betrieben. Das Gerät startet nicht, wenn einer der Akkus nicht auf dem Gerät montiert oder ent- laden ist. Die Akkus im Gerät sind in einer Reihe geschaltet, d. h. das Gerät wird mit der Summe ihrer Nennspannungen versorgt. Es wird empfohlen, dass beide Batterien die gleiche Kapazität haben und im gleichen Maße geladen sein sollten. Die Akkus, mit denen das Gerät betrieben wird, sollten ebenfalls in gleicher Weise verwendet werden. Es wird nicht empfohlen, eine verbrauchte Batterie gemeinsam mit einer neuen zu verwenden, auch wenn beide gleich stark geladen sind und die gleiche Kapazität haben. Die Nichteinhaltung der o. g. Empfehlungen führt zu kürzeren Betriebszeiten und schnellerem Verschleiß der für den Antrieb des Geräts verwendeten Akkus. Das Werkzeug darf nur mit folgenden 18 V YATO Lithium-Ionen-Akkus versorgt werden: YT-82842, YT-82843, YT-82844 und YT-82845, die nur mit YATO YT-82848 oder YT-82849 Ladegeräten geladen werden können. Es ist verboten, andere Akkus mit einer anderen Nennspannung zu verwenden, die nicht mit der Akkubuchse des Werkzeugs übereinstimmen. Es ist verboten, die Buchse und/oder den Akku umzubauen, um sie an eigene Bedürfnisse anpassen. Stecken Sie den aufgeladenen Akku so in die Steckdosenführungen, dass die Akkuverriegelung ihn in Position hält (IX). Achten Sie darauf, dass der Akku nicht aus der Buchse selbsttätig herausfallen kann. Starten und Stoppen des Laubbläsers Der Laubbläser ist mit einem Drehschalter ausgestattet. Wenn der Schaltknopf auf 0 steht, wird das Gerät ausgeschaltet. Jede andere Position bedeutet, dass das Gerät in Betrieb ist. Je höher die Zahl am Schaltknopf, desto höher die Motordrehzahl und desto höher der Schub. Die Schubkraft ist an die auszuführende Arbeit anzupassen. Verwenden Sie immer den minimalen Zug, die für die ausgewählte Arbeit ausreicht. Es ist auch zu beachten, dass je größer der Schub, desto kürzer die Betriebszeit mit einem Akkupack ist. Nach Beendigung der Arbeiten schalten Sie das Gerät mit dem Schalter aus, warten Sie, bis die beweglichen Teile vollständig zum Stillstand gekommen sind, und ziehen Sie dann beide Akkus aus der Steckdose. Hinweise zum Gerätegebrauch Sicherstellen, dass der Luftein- und -austritt sowie die Luftdüse nicht verdeckt sind. Die ersten Anzeichen fehlender Durchgängig- keit sind erhöhter Lärm und verstärkte Vibrationen. Die Durchgängigkeit für den Luftstrom im Gerät ist sofort wieder herzustellen. Sonst ist die Arbeit wenig eff ektiv und kann zur Überhitzung und Beschädigung des Gerätes führen. Vor dem Geräteeinsatz ist jeweilige Fläche gründlich zu kontrollieren, um alle Gegenstände zu entfernen, die durch den Luftstrom21 BEDIENUNGSANLEITUNG

weggeschleudert werden und eine Gefahr herbeiführen können. Es sind auch alle Gegenstände zu entfernen, die sich unter der Luftstromeinwirkung unerwartet verlagern, bspw. umfallen und eine Gefahr herbeiführen können. Es ist ein mindestens 15 m breiter Sicherheitsbereich am Arbeitsplatz zu kennzeichnen. Der Zutritt zum Sicherheitsbereich durch Unbefugte, insbesondere durch Kinder, ist zu verhindern. Betritt jemand den Sicherheitsbereich, muss er sich vorsichtig verhalten und persönliche Schutzmittel nach der vorgenannten Beschreibung verwenden. Richten Sie die Düse immer nach unten auf den zu reinigenden Boden. Richten Sie sie nicht auf andere Menschen oder Tiere. Gartengebläse nicht auf schüttartigen Flächen einsetzen. Durch die Staubentwicklung kann der Arbeitsplatz nicht sicher wahr- genommen werden, sodass eine entsprechende Reaktion bei Gefahr erschwert ist. Richten Sie den Luftstrom so weit wie möglich in die gleiche Richtung wie der Wind weht. Dadurch wird verhindert, dass Verun- reinigungen in den bereits gereinigten Bereich gelangen. Staubsauger immer mit ordnungsgemäß eingebautem Schmutzsack verwenden. Schmutzsack bei der Arbeit regelmäßig auf die Schmutzmenge prüfen und entleeren. Durch einen überfüllten Schmutzsack sinkt die Durchgängigkeit wesentlich. Am Düsenaustritt befi nden sich Hilfsräder, die die Führung der Düse auf dem gereinigten Boden erleichtern. Keinen nassen, feuchten oder heißen Schmutz mit dem Staubsauger aufnehmen. Bauschutt und bauarbeitsbedingten Staub, bspw. Schleifstaub nach dem Gipswandschleifen, nicht aufnehmen. Das Produkt ist nicht für die Arbeit mit solchen Materialien bestimmt. Ist das Gerät mit der Drehzahleinstellung ausgerüstet, ist die für jeweiligen Arbeiten erforderliche Mindestdrehzahl einzustellen. Durch eine höhere Drehzahl kommt es zu einer stärkeren Lärmentwicklung und die Lebensdauer des Gerätes wird auch kürzer. Bei der Arbeit sich immer unter Gleichgewichtbeibehaltung verlagern, nicht laufen, nicht springen, nicht zu weit greifen. Gerät nicht für die Reinigung von Flächen verwenden, die außerhalb der Sichtkontrolle bleiben.

GERÄT WARTEN UND LAGERN

Trennen Sie jedes Mal nach Abschluss Ihrer Arbeit die Batterien vom Produkt ab und fahren Sie mit der Wartung fort. Dazu die Luftdüse und gegebenenfalls den Schmutzsack demontieren. Lüftungsschlitze sowie Luftein- und -austritt mit einer weichen Kunststoff bürste oder einem -pinsel reinigen. Gehäuse, Handgriff und Steuerelemente mit einem feuchten, weichen Lappen reini- gen und trocken reiben. Die Reinigung kann auch mit Druckluft bei max. 0,3 MPa Überdruck erfolgen. Demontierte Luftdüse kann mit einem Wasserstrahl gereinigt werden, dann ist sie trocken zu reiben oder trocknen zu lassen. Reißverschluss des Schmutz- sackes öff nen, Schmutzsack entleeren und mit Druckluft bei max. 0,3 MPa Überdruck reinigen. Keine scharfen Gegenstände, Scheuer- und Lösungsmittel sowie Alkohol für die Reinigung verwenden. Ersatzteile Es ist dem Betreiber nicht gestattet, irgendwelche Teile außer der Luftdüse und dem Schmutzsack zu wechseln. Genauen Ver- zeichnis der Produktersatzteile fi nden Sie im Abschnitt „Download“, im Produktdatenblatt, auf der Website der TOYA SA: www. toya.pl. Gerät lagern Lagern Sie das Produkt in seinen einzelnen Bestandteilen. Das Gerät sollte in geschlossenen Räumen, geschützt vor unbefugtem Zugriff , gelagert werden. Am Lagerungsort muss das Gerät gegen Luftfeuchte, direkte Sonneneinstrahlung und zu tiefe Tempera- turen geschützt sein. Lagern Sie das Produkt in einem Temperaturbereich von 0~+40
