INSTRUKCJA OBSŁUGI YT85175 Yato

3. rękojeść przednia

7. dźwignia trybu pracy

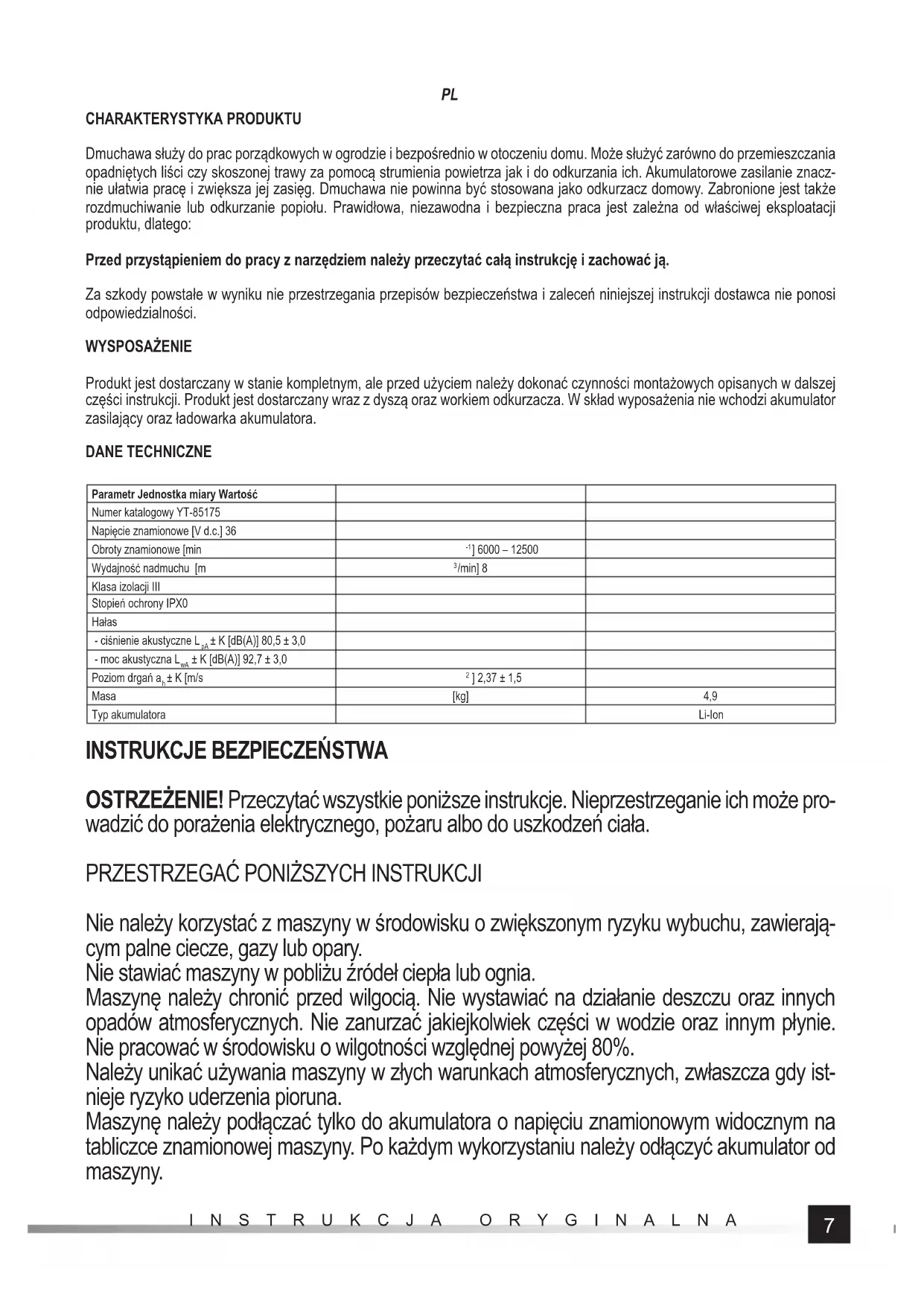

CHARAKTERYSTYKA PRODUKTU Dmuchawa służy do prac porządkowych w ogrodzie i bezpośrednio w otoczeniu domu. Może służyć zarówno do przemieszczania opadniętych liści czy skoszonej trawy za pomocą strumienia powietrza jak i do odkurzania ich. Akumulatorowe zasilanie znacz- nie ułatwia pracę i zwiększa jej zasięg. Dmuchawa nie powinna być stosowana jako odkurzacz domowy. Zabronione jest także rozdmuchiwanie lub odkurzanie popiołu. Prawidłowa, niezawodna i bezpieczna praca jest zależna od właściwej eksploatacji produktu, dlatego: Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. WYSPOSAŻENIE Produkt jest dostarczany w stanie kompletnym, ale przed użyciem należy dokonać czynności montażowych opisanych w dalszej części instrukcji. Produkt jest dostarczany wraz z dyszą oraz workiem odkurzacza. W skład wyposażenia nie wchodzi akumulator zasilający oraz ładowarka akumulatora. DANE TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy YT-85175 Napięcie znamionowe [V d.c.] 36 Obroty znamionowe [min

] 6000 – 12500 Wydajność nadmuchu [m

/min] 8 Klasa izolacji III Stopień ochrony IPX0 Hałas - ciśnienie akustyczne L

± K [dB(A)] 80,5 ± 3,0 - moc akustyczna L

OSTRZEŻENIE! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może pro- wadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Nie należy korzystać z maszyny w środowisku o zwiększonym ryzyku wybuchu, zawierają- cym palne ciecze, gazy lub opary. Nie stawiać maszyny w pobliżu źródeł ciepła lub ognia. Maszynę należy chronić przed wilgocią. Nie wystawiać na działanie deszczu oraz innych opadów atmosferycznych. Nie zanurzać jakiejkolwiek części w wodzie oraz innym płynie. Nie pracować w środowisku o wilgotności względnej powyżej 80%. Należy unikać używania maszyny w złych warunkach atmosferycznych, zwłaszcza gdy ist- nieje ryzyko uderzenia pioruna. Maszynę należy podłączać tylko do akumulatora o napięciu znamionowym widocznym na tabliczce znamionowej maszyny. Po każdym wykorzystaniu należy odłączyć akumulator od maszyny.INSTRUKCJA ORYGINALNA

Ostrzeżenie! Nigdy nie uruchamiać maszyny jeżeli w pobliżu znajdują się ludzie, zwłaszcza dzieci, lub zwierzęta. Maszynę należy wykorzystywać tylko jako dmuchawę lub odkurzacz ogrodowy. Każde inne wykorzystanie jest zabronione. Nie wykorzystywać dmuchawy do pompowania np. matera- cy, rozpalania grilla lub ogniska. Nie rozdmuchiwać gorącego popiołu, żaru lub ognia. Roz- dmuchany żar może spowodować pożar i być przyczyną poważnych oparzeń. W przypadku wykorzystania maszyny jako odkurzacz zabronione jest wciąganie mokrych nieczystości, a także gorących np. gorącego popiołu. Nie wykorzystywać maszyny do wy- dmuchiwania lub odkurzania śniegu lub wody. Wylotu powietrza nie kierować w stronę operatora innych ludzi oraz zwierząt. Przed rozpoczęciem nadmuchu sprawdzić obszar pracy i usunąć wszystkie przedmioty, któ- re wydmuchane mogą spowodować zagrożenie. Należy wziąć pod uwagę, że wyrzucone cząstki mogą odbić się od przeszkód i uderzyć w operatora. Podczas pracy maszyną należy stosować środki ochrony osobistej. Strój roboczy z długi- mi nogawkami i rękawami, rękawice ochronne. Ochronę oczu oraz twarzy. Ponadto należy stosować ochronniki słuchu. Stosować solidne obuwie z pełną cholewką oraz podeszwą antypoślizgową. Nie zasłaniać otworów wentylacyjnych i dbać o ich drożność. Zasłonięte i/ lub zatkane otwory wentylacyjne mogą doprowadzić do przegrzania maszyny. Może to doprowadzić do uszko- dzenia maszyny, a także być przyczyną pożaru lub porażenia elektrycznego. W przypadku zauważenia uszkodzenia jakiejkolwiek części maszyny zabronione jest jego dalsze użytkowanie. W takim przypadku należy maszynę przekazać do autoryzowanego punktu serwisowego lub wymienić tę część samodzielnie o ile instrukcja użytkownika pozwa- la na takie działania naprawcze. Przed rozpoczęciem jakichkolwiek czynności związanych z wymianą części, czyszczeniem lub regulacją należy maszynę wyłączyć, a akumulator odłączyć od maszyny. Przed wymianą akcesoriów należy maszynę wyłączyć, a akumulator odłączyć od maszyny. Maszyna nie może być użytkowana przez dzieci oraz osoby o ograniczonych zdolnościach fi zycznych, postrzegania lub umysłowych, osoby bez doświadczenia i wiedzy, a także osoby niezaznajomione z tymi instrukcjami. Lokalne przepisy mogą ograniczać wiek operatora. Dzieci nie powinny bawić się maszyną. Dzieci bez nadzoru nie powinny wykonywać czysz- czenia i konserwacji maszyny. Maszynę dostosowana jest do obsługi za pomocą dwóch rak. Maszynę należy trzymać za rękojeści. Rękojeści zawsze powinny być skierowana ku górze. Należy zwrócić uwagę, aby sposób trzymania nie spowodował przesłonięcia wlotu i wylotu powietrza. Wlot powietrza nie może znajdować się zbyt blisko podłoża, aby nieczystości nie zostały zassane do wnętrza maszyny. Podczas pracy przyjąć pewną postawę ciała tak, aby zawsze można było zachować rów- nowagę. W przypadku pracy na pochyłościach należy poruszać się w poprzek pochyłości. Nigdy nie biegać podczas pracy, zawsze należy chodzić. Maszynę zawsze należy użytkować w pełni zmontowaną. Nigdy nie używać produktu bez dołączonej dyszy. W przypadku używania maszyny w charakterze odkurzacza zawsze sto- sować worek.INSTRUKCJA ORYGINALNA

Nie dotykać niebezpiecznych części ruchomych, zanim maszyna nie zostanie odłączona od sieci zasilającej przez wyjęcie wtyczki kabla zasilającego z gniazdka i niebezpieczne części ruchome zostaną całkowicie zatrzymane. Przed podłączeniem należy upewnić się, że parametry sieci zasilającej są takie jak podano na tabliczce znamionowej maszyny. Akumulatory podłączać do maszyny uprzednio upewniwszy się, że włącznik znajduje się w pozycji wyłączony. Przed każdym uruchomieniem maszyny, a także po każdym upadku lub uderzeniu maszyny należy sprawdzić jej stan. Jeżeli zostaną zaobserwowane jakiekolwiek uszkodzenia np. pęk- nięta obudowa, zabronione jest użytkowanie maszyny przed usunięciem uszkodzeń. Jeżeli podczas pracy wystąpi awaria lub wypadek należy w pierwszej kolejności wyłączyć maszynę, odłączyć akumulatory, a następnie udzieli ć pomocy osobom poszkodowanym. Usunąć przyczynę awarii lub wypadku. Przed wznowieniem pracy skontrolować stan ma- szyny pod kątem uszkodzeń. Zawsze należy odłączyć zasilanie, przez odłączenie akumulatorów: gdy maszyna jest po- zostawiona przez użytkownika; przed usunięciem zacięcia; przed sprawdzeniem, czysz- czeniem lub pracami przy maszynie; po uderzeniu w obcy przedmiot, aby skontrolować maszynę pod kątem uszkodzeń; jeżeli maszyna zacznie nieprawidłowo drgać, w celu na- tychmiastowego sprawdzenia. Jeżeli po uruchomieniu lub w trakcie pracy maszyna zaczyna nadmiernie drgać oznacza to nieprawidłową pracę maszyny. W takim wypadku należy natychmiast wyłączyć maszynę włącznikiem, odłączyć akumulatory i przystąpić do sprawdzania. Sprawdzić drożność dyszy oraz wlotu i wylotu powietrza. Po usunięciu niedrożności należy zmontować maszynę, pod- łączyć do zasilania i ponownie uruchomić. Jeżeli nadal będą występowały nadmierne drga- nia, należy natychmiast wyłączyć maszynę włącznikiem, odłączyć akumulatory i przekazać do autoryzowanego punktu serwisowego. Mimo podjęcia środków zaradczych podczas konstrukcji i budowy maszyny, a także pomimo przestrzegania zaleceń instrukcji nadal istnieje ryzyko resztkowe związane z ekspozycją na drgania i hałas. W związku z tym należy stosować środki ochrony osobistej, nie pracować zbyt długo i stosować regularne przerwy w pracy. Przed przystąpieniem do konserwacji maszyny należy upewnić się, że akumulatory zostały odłączone. Maszynę należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy zwrócić uwagę, aby maszyna znajdowała się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci.

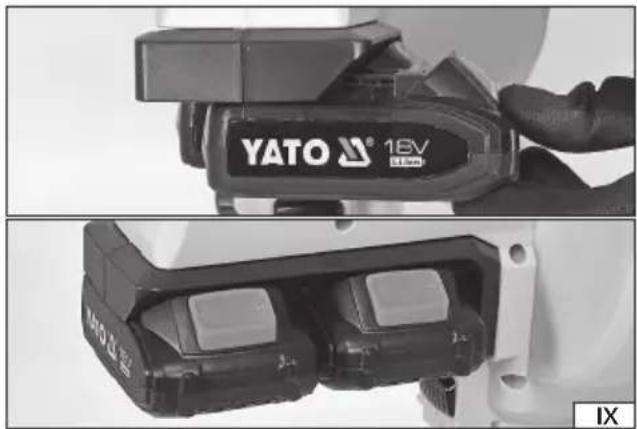

Przygotowanie do pracy Produkt należy wyjąć z opakowania, a następnie usunąć wszystkie elementy opakowania. Zaleca się nie wyrzucać opakowania, może być przydatne przy późniejszym przechowywaniu produktu. Sprawdzić wszystkie elementy produktu pod kątem uszkodzeń. Sprawdzić drożność dyszy, nasady worka oraz wlotu i wylotu powietrza. Produkt można zmontować do pracy jako dmuchawę lub jako odkurzacz. Ostrzeżenie! Podczas czynności montażowych należy upewnić się, że produkt jest wyłączony. Włącznik znajduje się w pozycji wyłączony, a akumulatory nie są podłączone do gniazda w maszynie.INSTRUKCJA ORYGINALNA

Montaż produktu Dyszę należy zamontować do wylotu powietrza. Dysza jest wyposażona w zatrzaski, które powinny trafi ć w otwory na dyszy (II). Połączenie zabezpieczyć za pomocą wkrętu (II). Rękojeść przednią ustawić w pozycji, która zapewni największy komfort użytkowania. Zmiany pozycji rękojeści dokonuje się przez jednoczesne naciśnięcie i przytrzymanie obu przycisków blokady znajdujących się w podstawie rękojeści (III). Następnie należy obrócić rękojeść do pożądanej pozycji i zwolnić nacisk na przyciski blokady. Upewnić się, że rękojeść została zablokowana w wybranej pozycji. Przygotowanie produktu do pracy jako dmuchawa Dźwignię wyboru pracy przestawić w dolną pozycję, aby znalazła się przy symbolu pokazującym kierunek przepływu powietrza – wydmuchiwanie (IV). Upewnić się, że worek nie został zamontowany do dmuchawy. Produkt jest gotowy do pracy jako dmuchawa Przygotowanie produktu do pracy jako odkurzacz Dźwignię wyboru pracy przestawić w górną pozycję, aby znalazła się przy symbolu pokazującym kierunek przepływu powietrza – wdmuchiwanie (V). Zamontować worek nasuwając jego kołnierz na wylot powietrza tak, aby zatrzask zablokował kołnierz worka (VI). Demontażu kołnierza można dokonać tylko przez naciśniecie i przytrzymanie przycisku blokady, a następnie zsunięcie koł- nierza z wylotu powietrza (VI). W przedniej części worka znajduje się taśma z oczkiem, które należy zaczepić o haczyk znajdujący się na spodzie dyszy (VII). Taki montaż zapewni dwa punkty zaczepienia worka i umożliwi pełne wykorzystanie jego pojemności. Worek na spodzie posiada zamknięcie. Umożliwia ono łatwe opróżniania worka. Przed każdym użyciem odkurzacza należy się upewnić, ze worek jest całkowicie opróżniony i zamknięty. Taśma nośna Odkurzacz został wyposażony w pomocniczą taśmę nośną. Pozwala ona zmniejszyć obciążenie rąk trzymających maszynę, zwłaszcza podczas długotrwałej pracy. Zatrzask taśmy należy przełożyć przez otwór znajdujący się na górnej części obudowy maszyny. Taśmę należy przełożyć na skos przez korpus operatora i wyregulować jej długość w taki sposób, aby większość cię- żaru maszyny opierała się na taśmie. Podłączenie do zasilania Maszyna jest zasilana dwoma akumulatorami. Maszyna nie uruchomi się, jeżeli jeden z akumulatorów nie zostanie zamontowany lub będzie rozładowany. Akumulatory w maszynie są połączone szeregowo, co oznacza, że maszyna jest zasilana sumą ich na- pięć znamionowych. Zaleca się, aby oba akumulatory były tej samej pojemności i naładowane w tym samym stopniu. Akumulatory użyte do zasilania powinny też być w takim samym stopniu wyeksploatowania. Nie zaleca się łączyć akumulatora wyeksploatowa- nego z nowym, nawet jeżeli oba są naładowane w takim samym stopniu i mają taką samą pojemność. Nie zastosowanie się do powyższych zaleceń spowoduje krótszy czas pracy oraz szybsze zużycie akumulatorów użytych do zasilania maszyny. Do zasilania narzędzia można użyć tylko wymienionych akumulatorów Li-Ion YATO 18 V: YT-82842, YT-82843, YT-82844 oraz YT-82845, które można ładować tylko za pomocą ładowarek YATO YT-82848 lub YT-82849. Zabronione jest użytkowanie innych akumulatorów o innym napięciu znamionowym i nie pasujących do gniazda akumulatora narzędzia. Zabronione jest przerabianie gniazda i/lub akumulatora, aby je dopasować do siebie. Naładowane akumulatory należy wsunąć w prowadnice gniazda akumulatora tak, aby zatrzask akumulatora utrzymał go na miej- scu (IX). Sprawdzić czy żaden akumulator nie wysunie się samoczynnie z gniazda narzędzia. Uruchamianie i zatrzymywanie dmuchawy Dmuchawa wyposażona jest we włącznik obrotowy. Jeżeli pokrętło włącznika jest ustawione w pozycji 0 oznacza to wyłączenie maszyny. Każda inna pozycja oznacza pracę maszyny. Im wyższa liczba na pokrętle włącznika tym wyższe obroty silnika i większa siła ciągu. Siłę ciągu należy dostosować do wykonywanej pracy. Zawsze należy stosować minimalny ciąg wystarczający do wybranej pracy. Należy też mieć na uwadze, że im większy ciąg tym krótszy czas pracy na jednym zestawie akumulatorów. Po zakończeniu pracy należy maszynę wyłączyć włącznikiem, odczekać do całkowitego zatrzymania się części ruchomych, a następnie odłączyć oba akumulatory. Zalecenia dotyczące użytkowania produktu Zawsze należy się upewniać, że otwory: wlotowi i wylotowe oraz dysza są drożne. W przypadku częściowej lub całkowitej nie- drożności, pierwszą oznaką będzie wzrost hałasu i wzrost drgań. Należy natychmiast przywrócić całkowitą drożność. Praca niedrożnym produktem jest mało efektywna oraz może spowodować przegrzanie i uszkodzenie produktu. Przed rozpoczęciem pracy należy dokładnie sprawdzić teren pracy, usuwając z niego wszystkie obiekty, które wyrzucone przez podmuch powietrza mogą spowodować zagrożenie. Należy także usunąć wszystkie przedmioty, które mogą się przemieścić w nieoczekiwany sposób pod wpływem strumienia powietrza, np. przewrócić się i spowodować zagrożenie. Należy wyznaczyć strefę bezpieczeństwa o szerokości co najmniej 15 m od obszaru pracy. Do strefy bezpieczeństwa nie powinny mieć dostępu osoby postronne, zwłaszcza dzieci. Osoby wchodzące do strefy bezpieczeństwa powinny zachować ostrożnośćINSTRUKCJA ORYGINALNA

oraz zastosować środki ochrony osobistej opisane powyżej. Dyszę dmuchawy kierować zawsze w dół, w kierunku podłoża, które będzie oczyszczane. Nie kierować jej w kierunku innych osób lub zwierząt. Nie stosować nadmuchu na zbyt sypkim podłożu. Zapylenie powstające podczas takiego użytkowania nie pozwala na obserwację miejsca pracy, co nie pozwala na właściwą reakcję w przypadku zagrożenia. Nadmuch, w miarę możliwości, kierować w tym samym kierunku w którym wieje wiatr. Zapobiegnie to przemieszczaniu się zanie- czyszczeń na już oczyszczony obszar. Odkurzacz zawsze stosować z poprawnie zamontowanym workiem. Regularnie podczas pracy sprawdzać stan napełnienia wor- ka i opróżniać go. Zbyt duże napełnienie worka doprowadzi do utraty drożności. Przy wylocie dyszy znajdują się kółka pomocnicze, które ułatwiają prowadzenie dyszy po sprzątanym podło żu. Nie stosować odkurzacza do zasysania odpadów mokrych, wilgotnych i gorących. Nie zasysać odpadów budowlanych i pyłu powstającego podczas prac budowlanych np. pyłu powstającego podczas szlifowania gładzi gipsowej. Produkt nie jest przysto- sowany do pracy z takimi materiałami. Jeżeli produkt posiada regulację obrotów, należy stosować najmniejsze obroty, przy których możliwa jest zaplanowana praca. Wyższe obroty powodują większy hałas, a także powodują szybsze zużycie eksploatacyjne produktu. Podczas pracy przemieszczać się cały czas zachowując równowagę, nie biegać, nie skakać, nie sięgać zbyt daleko. Nie wykorzy- stywać produktu do oczyszczania powierzchni, która pozostaje poza zasięgiem obserwacji.

KONSERWACJA I PRZECHOWYWANIE PRODUKTU

Każdorazowo po zakończonej pracy, należy odłączyć akumulatory od produktu i przystąpić do czynności konserwacyjnych. Zde- montować dyszę i worek jeżeli był używany. Otwory wentylacyjne oraz otwór wlotowy i wylotowy oczyścić za pomocą miękkiej szczotki lub pędzla z włosiem z tworzywa sztucznego. Obudowę, rękojeść i elementy sterujące należy oczyścić za pomocą lekko zwilżonej wodą, miękkiej szmatki, a następnie osuszyć. Do oczyszczania można też użyć strumienia sprężonego powietrza o ciśnieniu nieprzekraczającym 0,3 MPa. Po zdemontowaniu dyszy można ją oczyścić za pomocą strumienia wody, a następnie osuszyć lub pozostawić do wyschnięcia. Worek opróżnić przez rozsunięcie suwaka, a następnie oczyścić z resztek pyłu za pomo- cą strumienia sprężonego powietrza o ciśnieniu nieprzekraczającym 0,3 MPa. Nie stosować do czyszczenie ostrych przedmiotów, środków ściernych, rozpuszczalników i alkoholu. Części zamienne Użytkownik nie może wymieniać samodzielnie żadnych części wymiennych prócz dyszy i worka. Szczegółowy wykaz części zamiennych produktu znajduje się w dziale „Do pobrania”, w karcie produktu, na stronach internetowych TOYA SA: www.toya.pl. Prz echowywanie produktu Produkt przechowywać rozmontowany. Miejsce przechowywania powinno uniemożliwiać dostęp do produktu osobom niepowoła- nym. Miejsce przechowywania powinno chronić przed wilgocią, bezpośrednim dostępem światła słonecznego do produktu oraz zbyt niską temperaturą. Produkt przechowywać w zakresie temperatur 0~+40

C, przy wilgotności względnej, nie większej niż 80%. Produkt zaleca się przechowywać w opakowaniu fabrycznym.12

0121/YT-85175/EC/2021 Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Dmuchawa akumulatorowa do liści; 36 V d.c.; 6000 - 12500 min

/min; nr kat. YT-85175 do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami: EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019 EN 50636-2-100:2014 EN ISO 12100:2010 EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 i spełniają wymagania dyrektyw: Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji Dwie ostatnie cyfry roku w którym wprowadzono oznakowanie CE: 21 Rok budowy / produkcji: 2021

DEKLARACJA ZGODNOŚCI

Wrocław, 2021.01.04 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska (miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej) TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna,

TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna,

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Dmuchawa akumulatorowa do liści; 36 V d.c.; 6000 - 12500 min

/min; nr kat. YT-85175 do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE Zastosowana procedura oceny zgodności: inne dyrektywy, których wymagania spełnia urządzenie: 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym (nazwisko i podpis osoby upoważnionej) 0121/YT-85175/Noise/2021 (miejsce i data wystawienia) Wrocław, 2021.01.04 Wewnętrzna kontrola produkcji, ocena dokumentacji oraz okresowa kontrola przez jednostkę notyfikowaną Jednostka notyfikowana: TUV SUD Product Service GmbH; nr notyfikacji: 0123 Stangenstraße 1, 70771 Leinfelden-Echterdingen, Niemcy Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 92,7 dB(A) Gwarantowany poziom mocy akustycznej urządzenia: 96 dB(A)
