LIETOŠANAS INSTRUKCIJA YT85175 Yato

3. priekšējais rokturis

5. maisiņa pieslēgums

Trokšņa līmenis - jauda L

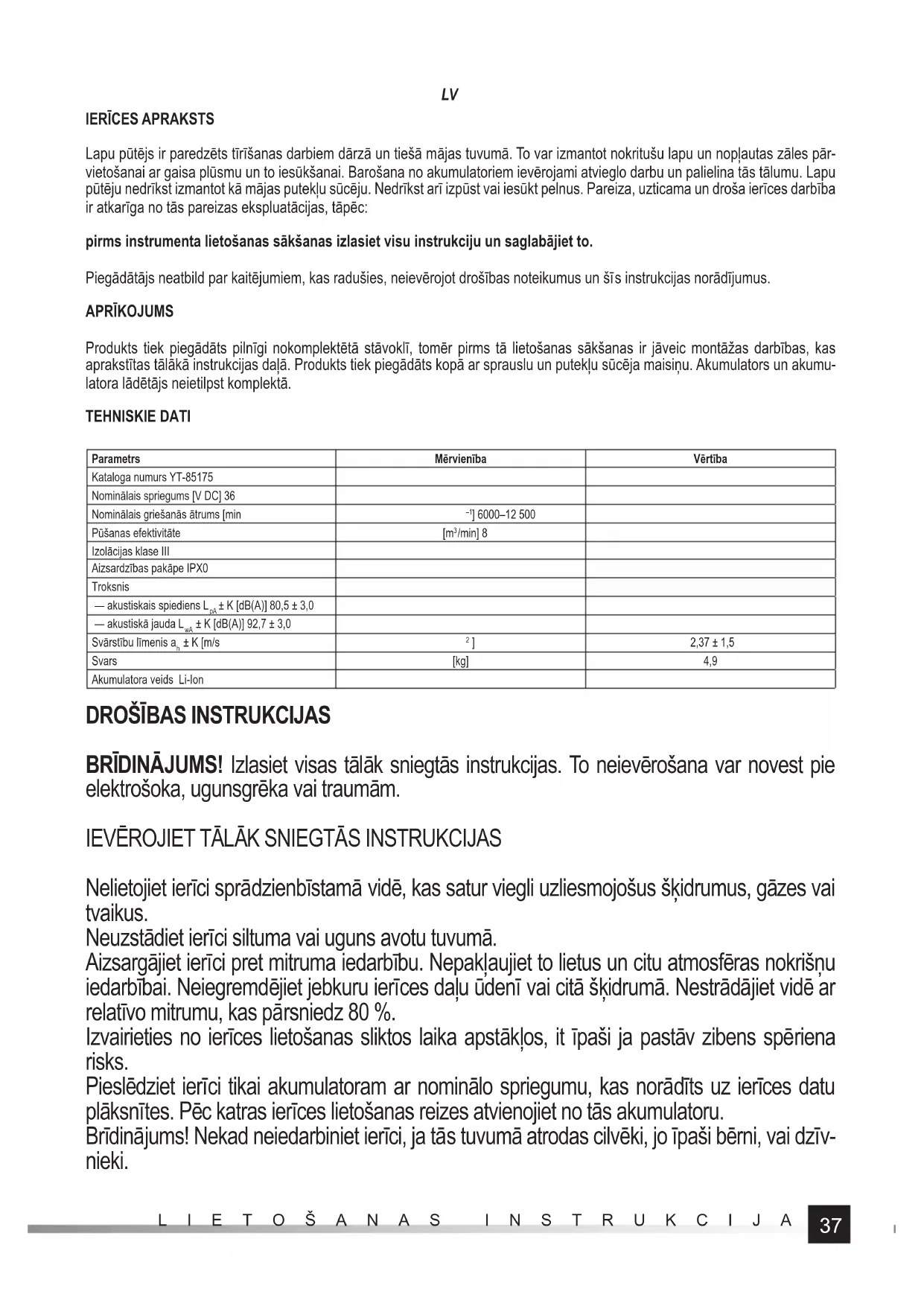

Lapu pūtējs ir paredzēts tīrīšanas darbiem dārzā un tiešā mājas tuvumā. To var izmantot nokritušu lapu un nopļautas zāles pār- vietošanai ar gaisa plūsmu un to iesūkšanai. Barošana no akumulatoriem ievērojami atvieglo darbu un palielina tās tālumu. Lapu pūtēju nedrīkst izmantot kā mājas putekļu sūcēju. Nedrīkst arī izpūst vai iesūkt pelnus. Pareiza, uzticama un droša ierīces darbība ir atkarīga no tās pareizas ekspluatācijas, tāpēc: pirms instrumenta lietošanas sākšanas izlasiet visu instrukciju un saglabājiet to. Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šī s instrukcijas norādījumus. APRĪKOJUMS Produkts tiek piegādāts pilnīgi nokomplektētā stāvoklī, tomēr pirms tā lietošanas sākšanas ir jāveic montāžas darbības, kas aprakstītas tālākā instrukcijas daļā. Produkts tiek piegādāts kopā ar sprauslu un putekļu sūcēja maisiņu. Akumulators un akumu- latora lādētājs neietilpst komplektā. TEHNISKIE DATI Parametrs Mērvienība Vērtība Kataloga numurs YT-85175 Nominālais spriegums [V DC] 36 Nominālais griešanās ātrums [min

] 6000–12 500 Pūšanas efektivitāte [m

/min] 8 Izolācijas klase III Aizsardzības pakāpe IPX0 Troksnis — akustiskais spiediens L

± K [dB(A)] 92,7 ± 3,0 Svārstību līmenis a

BRĪDINĀJUMS! Izlasiet visas tālāk sniegtās instrukcijas. To neievērošana var novest pie elektrošoka, ugunsgrēka vai traumām. IEVĒROJIET TĀLĀK SNIEGTĀS INSTRUKCIJAS Nelietojiet ierīci sprādzienbīstamā vidē, kas satur viegli uzliesmojošus šķidrumus, gāzes vai tvaikus. Neuzstādiet ierīci siltuma vai uguns avotu tuvumā. Aizsargājiet ierīci pret mitruma iedarbību. Nepakļaujiet to lietus un citu atmosfēras nokrišņu iedarbībai. Neiegremdējiet jebkuru ierīces daļu ūdenī vai citā šķidrumā. Nestrādājiet vidē ar relatīvo mitrumu, kas pārsniedz 80 %. Izvairieties no ierīces lietošanas sliktos laika apstākļos, it īpaši ja pastāv zibens spēriena risks. Pieslēdziet ierīci tikai akumulatoram ar nominālo spriegumu, kas norādīts uz ierīces datu plāksnītes. Pēc katras ierīces lietošanas reizes atvienojiet no tās akumulatoru. Brīdinājums! Nekad neiedarbiniet ierīci, ja tās tuvumā atrodas cilvēki, jo īpaši bērni, vai dzīv- nieki.38

Izmantojiet ierīci tikai kā dārza pūtēju vai putekļu sūcēju. Jebkāds cits izmantošanas veids ir aizliegts. Neizmantojiet pūtēju piepūšanai, (piemēram, matraču piepūšanai), grila vai uguns- kura iekurināšanai. Neizpūtiet karstus pelnus, kvēlošas ogles vai uguni. Izpūstās kvēlošās ogles var novest pie ugunsgrēka un izraisīt smagus apdegumus. Izmantojot ierīci kā putekļu sūcēju, nedrīkst iesūkt slapjus un karstus netīrumus (piemēram, karstus pelnus). Neizmantojiet ierīci sniega vai ūdens izpūšanai vai iesūkšanai. Nevērsiet gaisa izeju lietotāja, citu cilvēku vai dzīvnieku virzienā. Pirms pūšanas sākšanas pārbaudiet darba vietu un noņemiet visus priekšmetus, kuru izpū

šana var radīt apdraudējumu. Ņemiet vērā, ka izsviestas daļiņas var atsisties no šķēršļiem un trāpīt lietotājam. Strādājot ar ierīci, izmantojiet individuālos aizsardzības līdzekļus. Darba apģērbs ar garām starām un piedurknēm, aizsargcimdi. Acu un sejas aizsardzības līdzekļi. Papildus tam iz- mantojiet dzirdes aizsardzības līdzekļus. Valkājiet izturīgus apavus ar pilnu stulmu un pret- slīdes zoli. Neaizsedziet ventilācijas atveres un rūpējieties par to caurejamību. Aizsegtās un/vai aiz- sprostotās ventilācijas atveres var novest pie ierīces pārkaršanas. Tas var izraisīt ierīces bojājumu un kļūt par ugunsgrēka vai elektrošoka iemeslu. Ierīci nedrīkst lietot, ja ir pamanīti jebkura ierīces elementa bojājumi. Šādā gadījumā no- dodiet ierīci autorizētajā servisa centrā vai nomainiet šo elementu patstāvīgi, ja lietošanas instrukcija pieļauj šādas remonta darbības. Pirms jebkādu darbību, kas saistītas ar ierīces daļu nomaiņu, tīrīšanu vai regulēšanu, sākša- nas izslēdziet ierīci un atvienojiet no tās akumulatoru. Pirms piederumu nomaiņas izslēdziet ierīci un atvienojiet no tās akumulatoru. Ierīci nedrīkst lietot bērni, cilvēki ar samazinātām fi ziskām, sensorām un garīgām spējām, cilvēki bez pieredzes un zināšanām, kā arī cilvēki, kas nav iepazinušies ar šīm instrukcijām. Vietējie tiesību aktu noteikumi var ierobežot lietotāja vecumu. Bērni nedrīkst rotaļāties ar ierīci. Bērni bez uzraudzības nedrīkst veikt ierīces tīrīšanu un tehnisko apkopi. Ierīce ir pielāgota apkalpošanai ar vienu roku. Turiet ierīci aiz rokturiem. Rokturiem ir vienmēr jābūt vērstiem uz augšu. Pievērsiet uzmanību tam, lai turot ierīci neaizsegtu gaisa ieeju un izeju. Gaisa ieeja nedrīkst atrasties pārāk tuvu zemei, lai netīrumi netiktu iesūkti ierīces iekšā. Darba laikā ieņemiet drošu ķermeņa pozīciju tā, lai vienmēr būtu iespējams saglabāt līdzsva- ru. Strādājot uz slīpām virsmām, pārvietojieties slīpumam šķērsām. Nekad neskrieniet darbā laikā, vienmēr ejiet. Lietojiet pilnīgi samontētu ierīci. Nekad nelietojiet produktu bez pievienotās sprauslas. Lieto- jot ierīci kā putekļu sūcēju, vienmēr izmantojiet maisiņu. Nepieskarieties bīstamām kustīgām daļām līdz brīdim, kad ierīce tiek atslēgta no barošanas tīkla, izvelkot barošanas kabeļa kontaktdakšu no kontaktligzdas, un bīstamās kustīgās daļās pilnībā apstājas. Pirms ierīces pieslēgšanas pārliecinieties, ka barošanas tīkla parametri ir tādi, ka norādīti uz ierīces datu plāksnītes. Pievienojiet akumulatorus ierīcei, iepriekš pārliecinoties, ka slēdzis atrodas pozīcijā “izslēgts”. Pirms katras ierīces iedarbināšanas reizes un pēc katra ierīces kritiena vai sitiena, pārbau- diet tās stāvokli. Ja ir pamanīti jebkādi bojājumi, piemēram, saplēsts korpuss, nedrīkst lietot39

ierīci bez iepriekšējās bojājumu novēršanas. Ja darbības laikā notiek avārija vai negadījums, vispirms izslēdziet ierīci un atvienojiet no tās akumulatorus, pēc tam sniedziet pirmo palīdzību cietušajiem. Likvidējiet avārijas vai nega- dījuma iemeslu. Pirms atsākt ierīces darbību, pārbaudiet tās stāvokli, lai pārliecinātos, ka tā nav bojāta. Vienmēr atslēdziet barošanas avotu, atvienojot akumulatorus: ja lietotājs atstāj ierīci; pirms aizsprostojuma novēršanas; pirms ierīces pārbaudes, tīrīšanas vai darbiem, kas veikti pie ierīces; pēc trieciena pa svešu priekšmetu, lai pārliecinātos, ka ierīce nav bojāta; ja ierīce sāk nepareizi vibr ēt, lai veiktu tūlītēju pārbaudi. Ja pēc ierīces iedarbināšanas vai tās darbības laikā tā sāk pārmērīgi vibrēt, tas nozīmē, ka tā darbojas nepareizi. Šādā gadījumā nekavējoties izslēdziet ierīci ar slēdzi, atvienojiet no tās akumulatorus un veiciet pārbaudi. Pārbaudiet sprauslas un gaisa ieejas un izejas caurejamī- bu. Pēc aizsprostojuma novēršanas, samontējiet ierīci, pieslēdziet to barošanas avotam un iedarbiniet. Ja ierīce joprojām pārmērīgi vibrē, nekavējoties izslēdziet to ar slēdzi, atvienojiet no tās akumulatorus un nododiet to autorizētajā servisa centrā. Neskatoties uz risku novēršanas pasākumiem ierīces konstruēšanas un būves laikā un uz instrukcijas norādījumu ievērošanu, joprojām pastāv atlikušais risks, kas saistīts ar pakļauša- nu vibrāciju un trokšņa iedarbībai. Sakarā ar to izmantojiet individuālos aizsardzības līdzek- ļus, ne strādājiet pārāk ilgi un ievērojiet regulārus pārtraukumu darba laikā. Pirms ierīces tehniskās apkopes veikšanas pārliecinieties, ka akumulatori ir atvienoti no ie- rīces. Glabājiet ierīci nepiederošām personām, jo īpaši bērniem nepieejamā vietā. Arī darba laikā pievērsiet uzmanību tam, lai ierīce atrastos nepiederošām personām, jo īpaši bērniem ne- pieejamā vietā.

Sagatavošana darbībai Izņemiet produktu no iepakojuma, pēc tam noņemiet visus iepakojuma elementus. Ieteicams saglabāt iepakojumu, tas var būt noderīgs ierīces turpmākajā uzglabāšanā. Pārbaudiet visu produkta elementu stāvokli, lai pārliecinātos, ka tie nav bojāti. Pārbaudiet sprauslas, maisiņa pamatnes un gaisa ieejas un izejas caurejamību. Samontējiet produktu darbībai kā pūtēju vai kā putekļu sūcēju. Brīdinājums! Montāžas darbību laikā pārliecinieties, ka produkts ir izslēgts, slēdzis atrodas pozīcijā “izslēgts”, un akumulatori nav pievienoti ierīces ligzdai. Produkta uzstādīšana Uzmontējiet sprauslu uz gaisa izeju. Sprausla ir aprīkota ar fi ksatoriem, kuriem ir jāieiet caurumos sprauslā (II). Aizsargājiet savienojumu ar skrūvi (II). Uzstādiet priekšējo rokturi pozīcijā, kas nodrošina augstāko lietošanas komfortu. Lai mainītu roktura pozīciju, vienlaicīgi nospie- diet un turiet nospiestas abas bloķēšanas pogas roktura pamatnē (III). Pēc tam pagrieziet rokturi vēlamajā pozīcijā un atlaidiet spiedienu uz bloķēšanas pogām. Pārliecinieties, ka rokturis ir bloķēts izvēlētajā pozīcijā. Ierīces sagatavošana darbībai kā pūtējs Pārslēdziet darbības režīma izvēles sviru apakšējā pozīcijā tā, lai tā atrastos blakus simbolam, kas norāda gaisa plūsmas virzienu — pūšanu (IV). Pārliecinieties, ka maiss nav uzstādīts uz pūtēja. Produkts ir gatavs darbībai kā pūtējs. Ierīces sagatavošana darbībai kā putekļu sūcējs Pārslēdziet darbības režīma izvēles sviru augšējā pozīcijā tā lai tā atrastos blakus simbolam, kas norāda gaisa plūsmas virzienu — iesūkšana (V). Uzstādiet maisu, uzbīdot tā atloku uz gaisa izejas tā, lai fi ksators bloķētu maisa atloku (VI). Maisa atloku var40

demontēt, tikai nospiežot un turot nospiestu bloķēšanas pogu un noņemot atloku no gaisa izejas (VI). Maisa priekšpusē atrodas siksna ar cilpu, kas ir jāaizķer aiz āķa sprauslas apakšā (VII). Šāda uzstādīšana nodrošina divus maisa stiprināšanas punktus un ļauj pilnībā izmantot tā tilpumu. Maisa apakšā atrodas aizdare. Tā ļauj viegli iztukšot maisu. Pirms katras putekļu sūcēja lietošanas reizes pārliecinieties, ka maiss ir pilnībā iztukšots un aizvērts. Nēsāšanas siksna Putekļu sūcējs ir aprīkots ar nēsāšanas palīgsiksnu. Tā ļauj samazināt slodzi uz rokām, turot ierīci, jo īpaši ilgstoša darba laikā. Izvelciet siksnas fi ksatoru cauri caurumam ierīces korpusa augšdaļā. Novietojiet siksnu pa diagonāli uz lietotā ja korpusa un nore- gulējiet tās garumu tā, lai ierīces svara vairums balstītos uz siksnas. Pievienošana barošanas avotam Ierīce tiek barota no diviem akumulatoriem. Ierīce neiedarbojas, ja viens no akumulatoriem nav uzstādīts tajā vai ir izlādēts. Aku- mulatori ierīcē ir savienoti virknē, kas nozīmē, ka ierīce tiek barota ar to nominālo spriegumu summu. Ieteicams, lai abu akumu- latoru tilpums un uzlādes pakāpe būtu vienādi. Arī ierīces barošanai izmantoto akumulatoru nolietojumam ir jābūt vienādam. Nav ieteicams savienot nolietotu akumulatoru ar jaunu, pat ja abiem akumulatoriem ir tāda pati uzlādes pakāpe un tilpums. Iepriekš minēto norādījumu neievērošana noved pie darbības laika samazināšanās un instrumenta barošanai izmantoto akumulatoru ātrākas nolietošanās. Instrumenta barošanai var izmantot tikai minētos YATO akumulatorus Li-Ion YATO 18 V: YT-82842, YT-82843, YT-82844 un YT- 82845, kurus var lādēt tikai ar YATO YT-82848 vai YT-82849 lādētājiem. Nedrīkst izmantot citus akumulatorus ar citu nominālo spriegumu, kas nav piemēroti instrumenta akumulatora ligzdai. Nedrīkst modifi cēt ligzdu un/vai akumulatoru, lai tos pielāgotu vienu otram. Ievadiet uzlādētos akumulatorus akumulatora ligzdas vadīklās tā, lai akumulatora fi ksators noturētu to vietā (IX). Pārliecinieties, ka akumulators nejauši neizbīdīsies no ierīces ligzdas. Lapu pūtēja iedarbināšana un apturēšana Lapu pūtējs ir aprīkots ar grozāmo slēdzi. Ja slēdža grozāmā poga ir uzstādīta pozīcijā “0”, ierīce ir izslēgta. Jebkura cita pozīcija nozīmē ierīces darbību. Jo augstāks cipars uz slēdža grozāmās pogas, jo augstāks dzinēja griešanās ātrums un jo augstāks sūkšanas spēks. Pielāgojiet sūkšanas spēku veicamam darbam. Vienmēr izmantojiet minimālo sūkšanas spēku, kas ir pietiekams izvēlētajam darbam. Ņemiet arī vērā, ka jo augstāks sūkšanas spēks, jo īsāks darbības ar vienu akumulatora komplektu laiks. Pēc darba pabeigšanas izslēdziet ierīci, pagaidiet, līdz kustīgās daļas pilnībā apstājas, un atvienojiet abus akumulatorus. Norādījumi par produkta lietošanu Vienmēr pārliecinieties, ka ieejas un izejas atveres un sprausla nav aizsprostotas. Daļējās vai pilnīgās aizsprostošanas pirmā pa- zīme ir trokšņa un vibrāciju līmeņa paaugstināšanās. Nekavējoties atjaunojiet pilnīgu caurejamību. Darbs ar aizsprostotu produktu ir mazefektīvs un var novest pie produkta pārkāršanas un bojāšanas. Pirms sākt darbu, rūpīgi pārbaudiet darba vietu, noņemot no tās visus objektus, kuru izsviešana ar gaisa plūsmu var radīt ap- draudējumu. Noņemiet arī visus priekšmetus, kas var negaidīti pārvietoties gaisa plūsmas ietekmē un piemēram, apgāzties un radīt risku. Noteiciet vismaz 15 m platu drošības zonu ap darba zonu. Nepieļaujiet nepilnvarotu personu, it īpaši bērnu, klātbūtni drošības zonā. Personām, kuras ieej drošības zonā, ir jāievēro piesardzība un jāizmanto iepriekš aprakstītie individuālie aizsardzības līdzekļi. Vienmēr vērsiet pūtēja sprauslu uz leju, tīrītās virsmas virzienā. Nevērsiet to citu cilvēku vai dzīvnieku virzienā. Neizmantojiet pūtēju uz pārāk irdenām virsmām. Putekļi, kas rodas šādas ierīces izmantošanas laikā, neļauj novērot darba vietu un pareizi reaģēt apdraudējuma gadījumā. Ciktāl tas iespējams, vērsiet gaisa plūsmu tā pašā virzienā, kurā pūš vējš. Tas novērš netīrumu pārvietošanu uz jau iztīrīto virsmu. Vienmēr lietojiet putekļu sūcēju kopā ar pareizi uzmontētu maisiņu. Darbības laikā regulāri pārbaudiet maisiņu uzpildes līmeni un iztukšojiet to. Pārmērīga maisiņa piepildīšana noved pie ierīces aizsprostošanas. Pie sprauslas izejas atrodas palīgriteņi, kas atvieglo sprauslas vadīšanu pa tīrāmas virsmas. Neizmantojiet putekļu sūcēju slapju, mitru un karstu atkritumu iesūkšanai. Neiesūciet būvniecības atkritumus un putekļus, kas rodas būvniecības darbu, piemēram ģipša špakteles slīpēšanas, laikā. Produkts nav pielāgots darbam ar šādiem materiāliem. Ja produktam ir griešanās ātrums regulēšana, izmantojiet zemāko ātrumu, pie kura ir iespējams veikt ieplānoto darbu. Augstāks griešanās ātrums rada lielāku troksni un noved pie ātrākas produkta nolietošanās. Pārvietojieties darba laikā, visu laiku saglabājot līdzsvaru, neskrieniet, neleciet, nesniedzieties pārāk tālu. Neizmantojiet produktu virsmas tīrīšanai, kas atrodas ārpus novērošanas zonas.

PRODUKTA TEHNISKĀ APKOPE UN UZGLABĀŠANA

Pēc ierīces lietošanas pabeigšanas vienmēr atvienojiet no tās akumulatorus un veiciet tehniskās apkopes darbības. Demontējiet41

sprauslu un maisiņu, ja tas tika izmantots. Iztīriet ventilācijas atveres, ieejas un izejas atveri ar mīkstu suku vai otu ar plastmasas sariem. Iztīriet korpusu, rokturi un vadības elementus ar mīkstu lupatiņu, kas viegli samitrināta ar ūdeni, pēc tam nosusiniet tos. Tīrīšanai var arī izmantot saspiesta gaisa plūsmu, kura spiediens nepārsniedz 0,3 MPa. Pēc sprauslas demontēšanas to var iztīrīt ar ūdens plūsmu, pēc tam nosusināt to vai ļauj tai izžūt. Iztukšojiet maisiņu, atverot rāvējslēdzēju, pēc tam iztīriet to no putekļu atliekam ar saspiesta gaisa plūsmu, kura spiediens nepārsniedz 0,3 MPa. Neizmantojiet tīrīšanai asus priekšmetus, abrazīvus līdzekļus, šķīdinātājus vai spirtu. Rezerves daļas Lietotājs nedr īkst patstāvīgi nomainīt nekādas rezerves daļas, izņemot sprauslu un maisiņu. Detalizēts produkta rezerves daļu saraksts ir pieejams sadaļā „Lejupielādei”, produkta lapā, TOYA SA tīmekļa vietnē: www.toya.pl. Produkta uzglabāšana Uzglabājiet produktu demontētā stāvoklī. Uzglabāšanas vietai ir jānovērš nepilnvarotu personu piekļuve produktam. Aizsargājiet uzglabāšanas vietu no mitruma un saules staru iedarbību uz produktu un pārāk zemas temperatūras. Uzglabājiet produktu tem- peratūras diapazonā 0 ~ +40 °C pie relatīvā mitruma, kas nepārsniedz 80 %. Ieteicams uzglabāt produktu oriģinālajā iepakojumā.42
