NÁVOD K OBSLUZE YT85175 Yato

7. páka provozního režimu

7. páka režimu práce

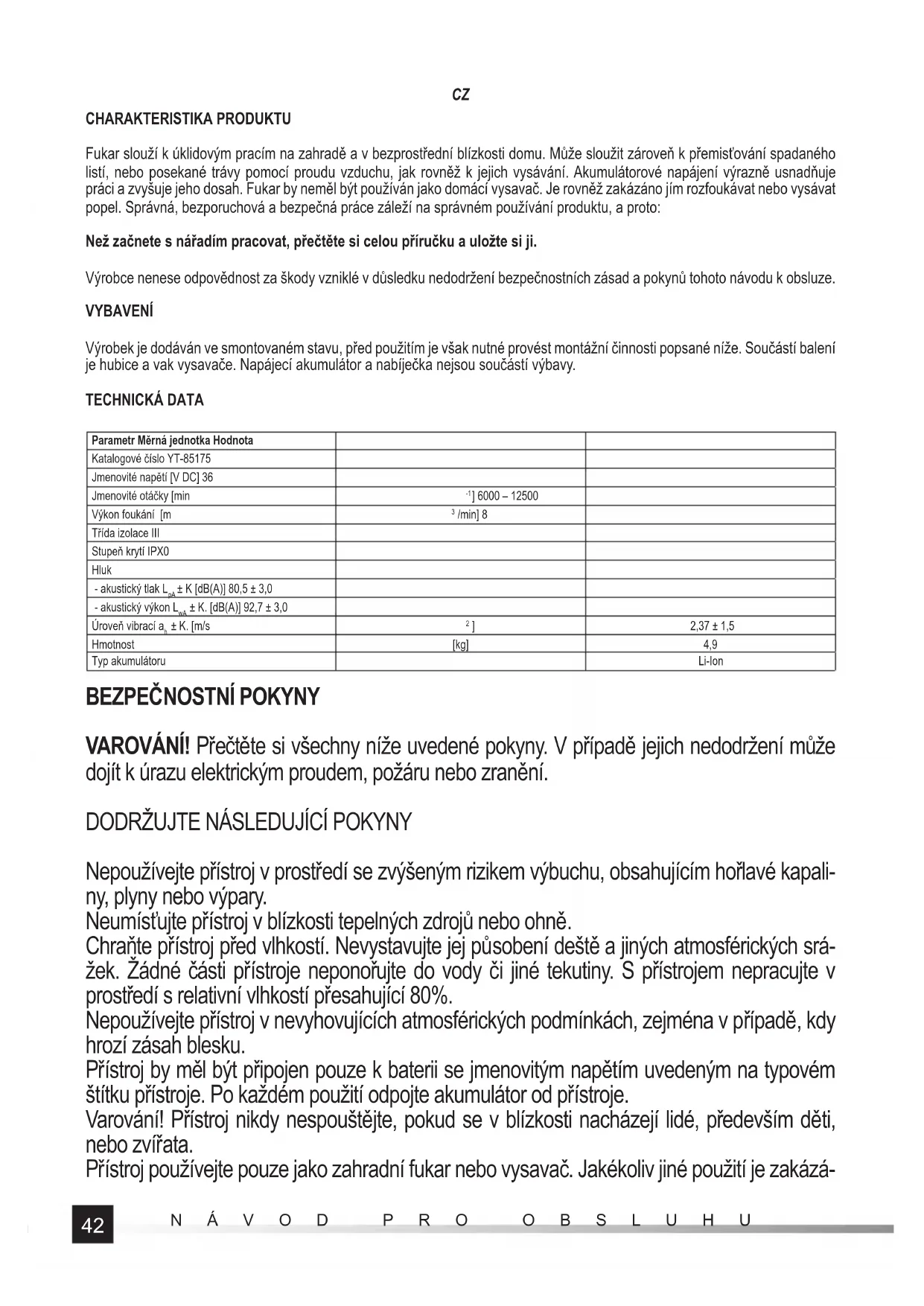

CHARAKTERISTIKA PRODUKTU Fukar slouží k úklidovým pracím na zahradě a v bezprostřední blízkosti domu. Může sloužit zároveň k přemisťování spadaného listí, nebo posekané trávy pomocí proudu vzduchu, jak rovněž k jejich vysávání. Akumulátorové napájení výrazně usnadňuje práci a zvyšuje jeho dosah. Fukar by neměl být používán jako domácí vysavač. Je rovněž zakázáno jím rozfoukávat nebo vysávat popel. Správná, bezporuchová a bezpečná práce záleží na správném používání produktu, a proto: Než začnete s nářadím pracovat, přečtěte si celou příručku a uložte si ji. Výrobce nenese odpovědnost za škody vzniklé v důsledku nedodržení bezpečnostních zásad a pokynů tohoto návodu k obsluze. VYBAVENÍ Výrobek je dodáván ve smontovaném stavu, před použitím je však nutné provést montážní činnosti popsané níže. Součástí balení je hubice a vak vysavače. Napájecí akumulátor a nabíječka nejsou součástí výbavy. TECHNICKÁ DATA Parametr Měrná jednotka Hodnota Katalogové číslo YT-85175 Jmenovité napětí [V DC] 36 Jmenovité otáčky [min

] 6000 – 12500 Výkon foukání [m

/min] 8 Třída izolace III Stupeň krytí IPX0 Hluk - akustický tlak L

± K [dB(A)] 80,5 ± 3,0 - akustický výkon L

VAROVÁNÍ! Přečtěte si všechny níže uvedené pokyny. V případě jejich nedodržení může dojít k úrazu elektrickým proudem, požáru nebo zranění.

DODRŽUJTE NÁSLEDUJÍCÍ POKYNY

Nepoužívejte přístroj v prostředí se zvýšeným rizikem výbuchu, obsahujícím hořlavé kapali- ny, plyny nebo výpary. Neumísťujte přístroj v blízkosti tepelných zdrojů nebo ohně. Chraňte přístroj před vlhkostí. Nevystavujte jej působení deště a jiných atmosférických srá- žek. Žádné části přístroje neponořujte do vody či jiné tekutiny. S přístrojem nepracujte v prostředí s relativní vlhkostí přesahující 80%. Nepoužívejte přístroj v nevyhovujících atmosférických podmínkách, zejména v případě, kdy hrozí zásah blesku. Přístroj by měl být připojen pouze k baterii se jmenovitým napětím uvedeným na typovém štítku přístroje. Po každém použití odpojte akumulátor od přístroje. Varování! Přístroj nikdy nespouštějte, pokud se v blízkosti nacházejí lidé, především děti, nebo zvířata. Přístroj používejte pouze jako zahradní fukar nebo vysavač. Jakékoliv jiné použití je zakázá-43

no. Je zakázáno používat fukar jako pumpu např. k nafukování matrací, k rozdělávání ohně či rozpalování grilu. Je zakázáno s přístrojem rozdmýchávat horký popel, žhavé uhlíky či plameny. Rozdmýchávání žhavého materiálu může způsobit požár a závažné popáleniny. V případě použití přístroje ve funkci vysavače je zakázáno nasávání mokrých či horkých ne- čistot, jako je např. horký popel. Nepoužívejte přístroj k foukání nebo vysávání sněhu či vody. Vývodem vzduchu nemiřte na osobu obsluhující přístroj, ani na jiné osoby či zvířata. Před zahájením foukání zkontrolujte okolí a odstraňte všechny předměty, které by při odfouk- nutí mohly představovat nebezpečí. Je třeba vzít v úvahu, že vymrštěné předměty se mohou odrazit od překážek a zasáhnout osobu obsluhující přístroj. Během práce s přístrojem používejte osobní ochranné prostředky. Pracovní oděv s dlouhý- mi nohavicemi a dlouhými rukávy, ochranné rukavice. Ochranu očí a tváře. Doporučuje se používat rovněž chrániče sluchu. Používejte pevnou obuv s plným nártem a protiskluzovou podrážkou. Nezakrývejte ventilační otvory a dbejte o jejich pr ůchodnost. Zakryté a/nebo ucpané venti- lační otvory mohou způsobit přehřátí přístroje. To může vést k poškození přístroje a také být příčinou požáru nebo úrazu elektrickým proudem. V případě zjištění poškození jakékoli části přístroje nebo jeho částí je jeho další používání zakázáno. V takovém případě přístroj odevzdejte do autorizovaného servisu nebo sami vy- měňte poškozenou část, pokud je v návodu k použití taková výměna uvedená jako povolená. Před zahájením jakýchkoli činností souvisejících s výměnou dílů, čištěním nebo regulací je nutné přístroj vypnout a akumulátor odpojit od přístroje. Před výměnou příslušenství je třeba přístroj vypnout a akumulátor odpojit od přístroje. Je zakázáno, aby přístroj používaly děti, osoby s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo nedostatkem zkušeností a vědomostí, a osoby, které nebyly obeznámeny s tímto návodem. Místní předpisy mohou stanovit omezení týkající se věku osoby obsluhující přístroj. Děti by si s tímto přístrojem neměly hrát. Děti bez dozoru by ne- měly provádět čištění a údržbu přístroje. Přístroj je přizpůsoben k ovládání oběma rukama. Přístroj je nutné držet za rukojeti. Rukojeti by měly vždy směřovat nahoru. Při držení přístroje nesmí docházet k ucpání přívodu ani vývodu vzduchu. Přívod vzduchu nesmí být příliš blízko země, aby nedocházelo k nasávání nečistot dovnitř přístroje. Při práci s přístrojem přijměte stabilní pozici těla, abyste vždy byli schopní udržet rovnováhu. V případě práce ve svažitém terénu se pohybujte napříč svahem. Při práci s přístrojem nikdy neběhejte, vždy pouze choďte. Přístroj vždy používejte v plně smontovaném stavu. Je zakázáno používat přístroj bez přilo- žené hubice. Pokud přístroj používáte jako vysavač, vždy používejte vak. Nedotýkejte se nebezpečných pohyblivých částí, dokud přístroj neodpojíte od napájení vy- jmutím akumulátorů ze zásuvky a dokud nedojde k úplnému zastavení nebezpečných po- hyblivých částí. Před připojením k elektrické síti se ujistěte, zda parametry sítě odpovídají hodnotám uvede- ným na typovém štítku přístroje. Před připojení akumulátoru k přístroji se ujistěte, že je vypínač v pozici vypnuto. Před každým spuštěním přístroje, po jakémkoliv pádu či nárazu přístroje vždy zkontrolujte44

jeho stav. V případě zjištění jakýchkoliv poškození např. prasklý plášť je zakázáno přístroj používat, dokud nebudou poruchy odstraněny. Pokud dojde během práce s přístrojem k poruše či nehodě je nutné nejprve přístroj vypnout, odpojit akumulátory a následně přistoupit k pomoci poškozeným osobám. Odstraňte příči- nu poruchy či nehody. Před opětovným zahájením práce se ujistěte, že přístroj nevykazuje známky poškození. Přístroj odpojte od napájení odpojením akumulátorů: pokud je přístroj ponechán bez dozoru uživatele; před odstraňováním zaseknutí; před kontrolou, čištěním nebo údržbou přístroje; po nárazu do cizího předmětu, abyste zkontrolovali, zda přístroj nevykazuje známky poško- zení; pokud přístroj začne neobvykle vibrovat, abyste jej mohli okamžitě zkontrolovat. Pokud přístroj po spuštění nebo během práce začne neobvykle vibrovat, je to známkou poruchy přístroje. V takovém případě okamžitě p řístroj vypněte pomocí vypínače, odpoj- te akumulátory a přistupte ke kontrole. Zkontrolujte průchodnost hubice, přívodu a vývodu vzduchu. Po zprůchodnění uvedených dílů přístroj složte, připojte jej k napájení a znovu spusťte. Pokud nadměrné vibrace přetrvávají, přístroj ihned vypněte pomocí vypínače, od- pojte akumulátory a předejte jej do autorizovaného servisu. I přes dodržení preventivních opatření během konstrukce a výrobě přístroje a také přes dodr- žování pokynů uvedených v návodu stále existuje zbytkové riziko spojené s expozicí hluku a vibracím. V souvislosti s tím je nutné používat osobní ochranné prostředky, vyhnout se příliš dlouhé práci a dodržovat pravidelné přestávky v práci. Před prováděním jakékoli údržby přístroje se ujistěte, že byly odpojeny akumulátory. Přístroj by měl být skladován mimo dosah neoprávněných osob, zejména dětí. Rovněž bě- hem provozu je třeba dbát na to, aby se přístroj nacházel mimo dosah nepovolaných osob, zejména dětí.

Příprava k práci Produkt vyjměte z obalu a odstraňte veškerý obalový materiál. Doporučujeme obal nevyhazovat, jelikož může později sloužit k uložení přístroje. Ujistěte se, že žádný z prvků přístroje nevykazuje známky poškození. Zkontrolujte průchodnost hubic, nástavce vaku, přívodu a vývodu vzduchu. Přístroj můžete složit k použití jako fukar nebo jako vysavač. Varování! Během montážních činností se vždy ujistěte, že je přístroj vypnutý. Vypínač se nachází v poloze vypnuto a akumulátory nejsou připojeny k zásuvce na přístroji. Montáž produktu Hubici vložte do vývodu vzduchu. Hubice je vybavena západkami, které by měly zapadnout do otvorů na hubici (II). Spojení zajistěte pomocí šroubu (II). Nastavte přední rukojeť do polohy, která zajistí maximální pohodlí při používání. Změna polohy rukojeti se provádí současným stisknutím a podržením obou zajišťovacích tlačítek nacházejících se na základně rukojeti (III). Následně otočte rukojetí do poža- dované polohy a uvolněte tlak na zajišťovací tlačítka. Ujistěte se, že je rukojeť zajištěna ve vybrané pozici. Příprava produktu na práci fukaru. Přesuňte páčku pro výběr provozního režimu do spodní polohy tak, aby byla vedle symbolu ukazujícího směr proudění vzduchu - vyfukování (IV). Ujistěte se, že k fukaru není připevněn vak. Produkt je připraven k použití jako fukar Příprava produktu na práci vysavače Přesuňte páčku pro výběr provozního režimu do horní polohy tak, aby byla vedle symbolu ukazujícího směr proudění vzduchu - nasávání (V). Namontujte vak nasunutím jeho záruby na výstup vzduchu tak, aby západka zajistila límec vaku (VI). Zarubu lze45

demontovat pouze stisknutím a podržením zajišťovacího tlačítka a následným vysunutím záruby z výstupu vzduchu (VI). V přední části vaku se nachází popruh s očkem, který by měl být připevněn k háčku na spodní straně hubice (VII). Taková montáž zajistí dva body připevnění vaku a umožní plné využití jeho kapacity. Vak má ve spodní části uzávěr. Umožňuje on snadné vyprázdnění vaku. Před každým použitím vysavače se ujistěte, že je vak zcela prázdný a uzavřený. Nosný popruh Vysavač je vybaven pomocnou nosným popruhem. Umožňuje snížit zatížení rukou, které přístroj drží, zejména při dlouhodobé práci. Západka popruhu by měla být prostrčena otvorem nacházejícím se v horní části krytu přístroje. Popruh by měl být přeložen šikmo přes hrudník obsluhy a jeho délka by měla být nastavena tak, aby většina hmotnosti stroje spočívala na popruhu. Připojení k napájení Přístroj je napájen dvěma akumulátory. Přístroj se nespustí, pokud není jeden z akumulátorů zamontován nebo je vybitý. Aku- mulátory v přístroji jsou zapojeny v sérii, což znamená, že je nářadí napájeno součtem jejich jmenovitých napětí. Doporučuje se, aby m ěly oba akumulátory stejnou kapacitu a byly stejně nabité. Akumulátory použité k napájení přístroje by rovněž měly být používány stejnou dobu. Nedoporučuje se kombinovat opotřebovaný akumulátor s novým, i když jsou oba nabité a mají stejnou kapacitu. Nedodržení výše uvedených doporučení bude mít za následek kratší čas práce a rychlejší opotřebení akumulátorů použitých k napájení přístroje. K napájení přístroje lze použít pouze následující 18 V Li-Ion akumulátory YATO: YT-82842, YT-82843, YT-82844 a YT-82845, které lze nabíjet pouze nabíječkami YATO YT-82848 nebo YT-82849. Používat jiné akumulátory s jiným jmenovitým napětím, které neodpovídají zásuvce akumulátoru nářadí, je zakázáno. Je zakázáno modifi kovat zásuvku a/nebo akumulátor za účelem jejich vzájemného přizpůsobení. Nabité akumulátory vložte do vodítek zásuvky akumulátoru tak, aby západka držela akumulátor na jeho místě (IX). Zkontrolujte, zda se žádný akumulátor nemůže automaticky vysunout ze zásuvky lampy. Spuštění a zastavení fukaru Fukar je vybaven otočným spínačem. Pokud je knofl ík nastaven v poloze 0, znamená to, že je přístroj vypnutý. Jakákoli jiná poloha znamená, že přístroj pracuje. Čím vyšší je číslo na knofl íku, tím vyšší jsou otáčky motoru a tím větší je tah. Tah by měl být přizpůsoben prováděné práci. Vždy používejte minimální tah dostatečný pro vybranou práci. Je také třeba mít na paměti, že čím větší je tah, tím kratší je pracovní doba na jednu sadu baterií. Po dokončení práce vypněte přístroj vypínačem, počkejte, až se pohyblivé části zcela zastaví, a následně odpojte oba akumu- látory. Doporučení pro používání produktu. Vždy se ujistěte, že nejsou otvory vývodu i přívodu vzduchu a hubice ničím ucpány. V případě částečné nebo úplné neprů- chodnosti bude prvním náznakem nárůst hluku a vibrací. Je nutné neprodleně neprůchodnost odstranit. Práce s neprůchodným přístrojem je neefektivní a může způsobit přehřátí a poškození přístroje. Před zahájením práce pečlivě zkontrolujte pracovní oblast, odstraňte z ní všechny objekty, které by při vymrštění proudem vzdu- chu mohly být nebezpečné. Odstraňte rovněž všechny předměty, které se mohou vlivem proudu vzduchu začít nepředvídatelně pohybovat, např. se mohou převrátit a způsobit tak ohrožení. Vymezte bezpečnostní zónu o šířce min. 15 m od pracovní oblasti. Do bezpečnostní zóny by neměly vstupovat jiné osoby, ze- jména děti. Osoby vstupující do bezpečnostní zóny musí dbát opatrnosti a používat výše uvedené osobní ochranné prostředky. Hubici fukaru směřujte vždy dolů, ve směru povrchu, který bude čištěn. Hubicí nemiřte na jiné osoby či zvířata. Nepoužívejte fukar na příliš sypkém povrchu. Víření prachu, k němuž dochází při práci na sypkém povrchu nedovoluje dostatečně sledovat pracovní oblast a správně zareagovat v případě ohrožení. Fukar v rámci možností směřujte stejným směrem, jakým fouká vítr. Zabráníte tím přemisťování nečistot na již vyčištěná místa. Vysavač vždy používejte s řádně připevněným vakem. Během práce pravidelně kontrolujte míru naplnění vaku a vyprazdňujte jej. Přeplnění vaku povede ke ztrátě průchodnosti. Na výstupu hubice se nachází pomocná kolečka, která usnadňují vedení hubice po čištěném povrchu. Vysavač nepoužívejte k vysávání mokrých, vlhkých a horkých odpadů. Nepoužívejte jej k vysávání stavebního odpadu a prachu vznikajícího během stavebních prací, např. prachu vznikajícího při vyhlazování sádrové omítky. Produkt není přizpůsoben pro práci s takovými materiály. Pokud je výrobek vybaven regulací otáček, používejte ty nejmenší otáčky, při nichž je naplánovaná činnost možná. Vyšší otáčky představují zvýšený hluk a vedou k rychlejšímu opotřebení produktu. Během práce s přístrojem se pohybujte tak, abyste byli celou dobu schopní udržet rovnováhu, neběhejte, neskákejte a nesnažte se dosáhnout příliš daleko. Produkt nepoužívejte k čištění povrchu, který je mimo vaše zorné pole.46

Po skončení práce vždy odpojte akumulátory od zařízení a proveďte činnosti údržby. Odmontujte hubici a vak, pokud byl použitý. Ventilační otvory, otvor přívodu a vývodu vzduchu očistěte měkkým kartáčkem nebo štětečkem s umělými vlákny. Plášť, rukojeť a ovládací prvky očistěte lehce navlhčeným, měkkým hadříkem, a následně vytřete do sucha. K čištění lze rovněž použít stlačený vzduchu s tlakem nepřesahujícím 0,3 MPa. Po odmontování hubice ji můžete očistit pod proudem tekoucí vody a následně ji osušit nebo nechat vyschnout. Vak vyprázdněte rozepnutím zipu, následně odstraňte zbytky prachu pomocí proudu stlačeného vzduchu s tlakem nepřesahujícím 0,3 MPa. Při čištění nepoužívejte ostré předměty, abrazivní prostředky, rozpouštědla nebo alkohol. Náhradní díly Uživatel nesmí sám vyměňovat žádné náhradní díly kromě hubice a vaku. Podrobný seznam náhradních dílů k výrobku se nachá- zí v části „Ke stažení“, na kartě výrobku, na webových stránkách TOYA SA: www.toya.pl. Skladování výrobku Produkt skladujte rozmontovaný. Skladujte jej na takovém místě, kam nemají přístup nepovolané osoby. Místo skladování přístro- je musí být chráněno před vlhkostí, přímým působením slunečního světla a příliš nízkými teplotami. Produkt skladujte v teplotním rozsahu 0~+40 °C, při relativní vlhkosti nepřesahující 80%. Doporučujeme skladovat produkt v původním obalu.47
