GEBRUIKSAANWIJZING YT85175 Yato

1. behuizing
2. achterste handgreep
3. voorste handgreep
4. mondstuk
5. zakaansluiting
6. schakelaar
7. werkmodusschakelaar
8. accu-laadaansluiting
9. zak
10. hulpriem

GR

Draag een veiligheidsbril

Draag gehoorbescherming

Houd uw handen uit de buurt van draaiende delen.

Wees voorzichtig met weggegooide voorwerpen

Niet blootstellen aan neerslag

Blijf uit de buurt van omstanders

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu's) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

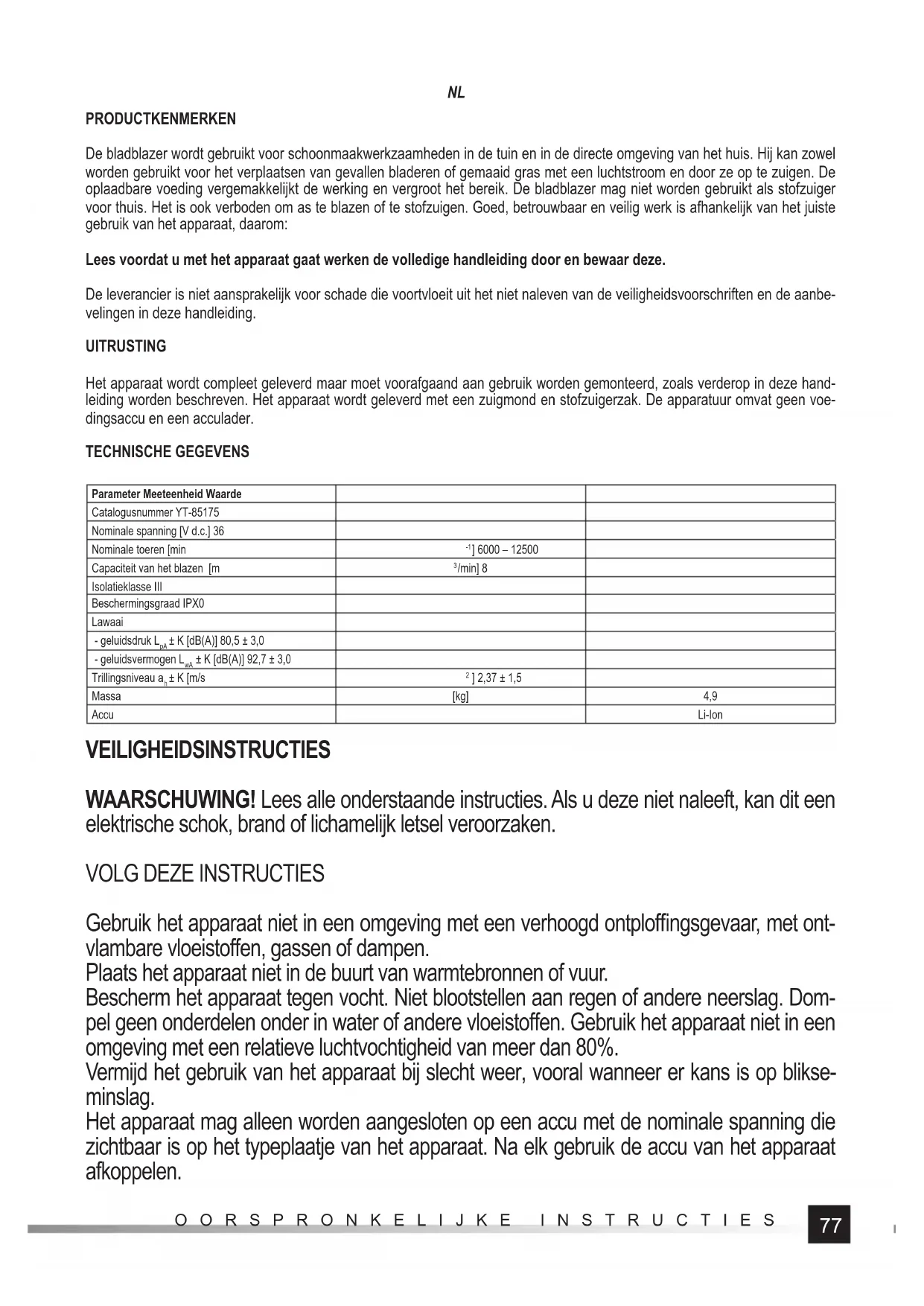

De bladblazer wordt gebruikt voor schoonmaakwerkzaamheden in de tuin en in de directe omgeving van het huis. Hij kan zowel worden gebruikt voor het verplaatsen van gevallen bladeren of gemaaid gras met een luchtstroom en door ze op te zuigen. De oplaadbare voeding vergemakkelijkt de werking en vergroot het bereik. De bladblazer mag niet worden gebruikt als stofzuiger voor thuis. Het is ook verboden om as te blazen of te stofzuigen. Goed, betrouwbaar en veilig werk is afhankelijk van het juiste gebruik van het apparaat, daarom:

Lees voordat u met het apparaat gaat werken de volledige handleiding door en bewaar deze.

De leverancier is niet aansprakelijk voor schade die voortvloeit uit het niet naleven van de veiligheidsvoorschriften en de aanbevelingen in deze handleiding.

UITRUSTING

Het apparaat wordt compleet geleverd maar moet voorafgaand aan gebruik worden gemonteerd, zoals verderop in deze handleiding worden beschreven. Het apparaat wordt geleverd met een zuigmond en stofzuigerzak. De apparatuur omvat geen voedingsaccu en een acculader.

TECHNISCHE GEGEVENS

Parameter Meeteenheid Waarde
Catalogusnummer YT-85175
Nominale spanning [V d.c.] 36
Nominale toeren [min	^-1 ] 6000 – 12500
Capaciteit van het blazen [m	^3 /min] 8
Isolatieklasse III
Beschermingsgraad IPX0
Lawaai
- geluidsdruk L_pA ± K [dB(A)] 80,5 ± 3,0
- geluidsvermogen L_mA ± K [dB(A)] 92,7 ± 3,0
Trillingsniveau a_h ± K [m/s	^2 ] 2,37 ± 1,5
Massa	[kg]	4,9
Accu		Li-Ion

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING! Lees alle onderstaande instructies. Als u deze niet naleeft, kan dit een elektrische schok, brand of lichamelijk letsel veroorzaken.

VOLG DEZE INSTRUCTIES

Gebruik het apparaat niet in een omgeving met een verhoogd ontploffingsgevaar, met ontvlambare vloeistoffen, gassen of dampen.

Plaats het apparaat niet in de buurt van warmtebronnen of vuur.

Bescherm het apparaat tegen vocht. Niet blootstellen aan regen of andere neerslag. Dompel geen onderdelen onder in water of andere vloeistoffen. Gebruik het apparaat niet in een omgeving met een relatieve luchtvochtigheid van meer dan 80%.

Vermijd het gebruik van het apparaat bij slecht weer, vooral wanneer er kans is op blikse- minslag.

Het apparaat mag alleen worden aangesloten op een accu met de nominale spanning die zichtbaar is op het typeplaatje van het apparaat. Na elk gebruik de accu van het apparaat afkoppelen.

NL

Waarschuwing! Start het apparaat nooit als er zich personen, met name kinderen, of dieren in de directe omgeving bevinden.

Gebruik het apparaat alleen als blazer of als tuinstofzuiger. Elk ander gebruik is verboden. Gebruik de bladblazer niet voor het verpompen van bijv. matrassen, barbecues of vreugdevuren. Blaas geen hete as, hitte of vuur. Verbrandingswarmte kan brand en ernstige brandwonden veroorzaken.

Bij gebruik als stofzuiger is het verboden om nat of heet vuil, b.v. hete as, aan te zuigen. Gebruik het apparaat niet voor het stralen of stofzuigen van sneeuw of water.

Richt de luchtuitlaat niet op andere personen of dieren.

Controleer vóór het blazen het werkgebied en verwijder voorwerpen die gevaar kunnen opleveren. Let op: uitgeworpen deeltjes kunnen zich tegen obstakels stoten en de bediener raken.

Gebruik bij het werken met het apparaat persoonlijke beschermingsmiddelen. Werkkleding met lange pijpen en mouwen, beschermende handschoenen. Draag oog- en gezichtsbescherming. Gebruik tevens gehoorbescherming. Draag robuust schoeisel met antislipzool dat de enkel volledig omsluit.

Blokkeer de ventilatieopeningen niet en zorg ervoor dat ze vrij zijn. Bedekte en of verstopte ventilatieopeningen kunnen leiden tot oververhitting van het apparaat. Dit kan leiden tot schade aan het apparaat of brand of elektrische schokken veroorzaken.

Als u schade aan een deel van het apparaat opmerkt, is het verdere gebruik ervan verboden. In dit geval moet het apparaat naar een erkend service center worden gebracht of moet men dit deel zelfstandig vervangen, voor zover de handleiding dergelijke herstellingen door de gebruiker toelaat.

Voordat u stappen onderneemt in verband met het vervangen van onderdelen, het reinigen of de afstelling, koppelt u de accu los van het apparaat.

Vóór het vervangen van onderdelen, moet het apparaat worden uitgeschakeld en de accu uit het apparaat getrokken.

Het apparaat mag niet worden gebruikt door kinderen of personen met beperkte fysieke, sensorische of mentale vaardigheden, zonder ervaring en kennis, of die niet bekend zijn met deze instructies. Lokale voorschriften kunnen de leeftijd van de bediener beperken. Kinderen mogen niet met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet schoonmaken en onderhouden.

Het apparaat is ontworpen om met één hand te worden bediend. Houd het apparaat aan de handgreep vast. De hendel moet altijd naar boven gericht zijn. Zorg ervoor dat de manier waarop men het apparaat vasthoudt, de luchtinlaat en -uitlaat niet verstoort. De luchtinlaat mag niet te dicht bij de grond zijn om te voorkomen dat vuil in het apparaat wordt gezogen.

Neem tijdens het werk een zekere lichaamshouding aan, zodat u altijd in balans kunt blijven.

Beweeg bij het werken op een helling moet men zich dwars over de helling voortbewegen. Nooit rennen tijdens het werken, altijd lopen.

Gebruik het apparaat altijd als het volledig gemonteerd is. Gebruik het apparaat nooit zonder het aangesloten mondstuk. Gebruik altijd een zak wanneer u het apparaat als stofzuiger gebruikt.

Raak geen gevaarlijke bewegende delen aan voordat het apparaat is losgekoppeld van het

NL

elektriciteitsnet en de gevaarlijke bewegende delen volledig tot stilstand zijn gekomen.

Controleer vóór het aansluiten of de parameters van het voedingsnet overeenstemmen met de gegevens op het typeplaatje van het apparaat.

Sluit het apparaat altijd op het stroomnet aan, nadat u zich ervan vergewist heeft dat de schakelaar in de uit-stand staat.

Controleer de toestand van het apparaat voordat u het apparaat opstart en na een val of impact. Als u beschadigingen, bijv. barsten in de behuizing, opmerkt, mag het apparaat pas worden gebruikt nadat deze zijn verholpen.

Als er tijdens het gebruik een storing of ongeval optreedt, moet u het apparaat eerst uitschakelen, het netsnoer uit het stopcontact trekken en vervolgens de persoon met letsel helpen. Verhelp de oorzaak van de storing of het ongeval. Controleer de toestand van het apparaat op beschadigingen voordat u het apparaat weer in gebruik neemt.

Trek altijd de stekker uit het stopcontact: als de gebruiker de stekker van het netsnoer uit het stopcontact laat: voordat u het vastgelopen apparaat verwijdert; voordat u het apparaat inspecteert, schoonmaakt of bewerkt; nadat u een vreemd voorwerp hebt geraakt om te controleren of het apparaat beschadigd is; als het apparaat verkeerd begint te trillen, dient u het onmiddellijk te controleren.

Als het apparaat na het opstarten of tijdens het gebruik te veel gaat trillen, betekent dit dat het apparaat niet goed werkt. Schakel het apparaat in dat geval onmiddellijk uit, trek de stekker uit het stopcontact en controleer het. Controleer de doorlaatbaarheid van het mondstuk en de luchtinlaat en -uitlaat. Na het verhelpen van het obstakel moet u het apparaat monteren, aansluiten op de voeding en opnieuw opstarten. Bij aanhoudende overmatige trillingen het apparaat onmiddellijk uitschakelen, van het stroomnet loskoppelen en naar een geautoriseerd service center brengen.

Hoewel tijdens de bouw en constructie van het apparaat voorzorgsmaatregelen zijn genomen en de instructies zijn opgevolgd, blijft er een restrisico van blootstelling aan trillingen en lawaai bestaan. Gebruik daarom persoonlijke beschermingsmiddelen, werk niet te lang en neem regelmatig een pauze.

Zorg ervoor dat de accu's zijn losgekoppeld van het apparaat voordat u onderhoud uitvoert. Houd het apparaat buiten het bereik van onbevoegden, vooral kinderen. Zorg er ook tijdens het gebruik voor dat het apparaat buiten het bereik van onbevoegden, vooral kinderen, is.

BEDIENING VAN HET PRODUCT

Voorbereiding op het werk

Haal het apparaat uit de verpakking en verwijder alle verpakkingsonderdelen. Het is aan te raden om de verpakking niet weg te gooien, dit kan nuttig zijn voor latere opslag van het apparaat.

Controleer alle onderdelen van het apparaat op beschadigingen. Controleer de doorlaatbaarheid van het mondstuk, de tankdop, de luchtinlaat en de luchtuitlaat.

Het apparaat kan worden geassembleerd voor gebruik als bladblazer of stofzuiger.

Waarschuwing! Zorg ervoor dat het apparaat is uitgeschakeld tijdens installatiewerkzaamheden. De schakelaar staat in de uitstand en de accu 's zijn niet aangesloten op het stopcontact in het apparaat.

Productassemblage

Monteer het mondstuk op de luchtuitlaat.

Het mondstuk is uitgerust met vergrendelingen die de gaten op het mondstuk (II) moeten raken. Borg de verbinding met de schroef (II).

Zet de voorste handgreep in de positie die het hoogste gebruikscomfort garandeert. Het wisselen van de positie van de handgreep

NL

gebeurt door beide vergrendelingsknoppen aan de onderkant van de handgreep (III) tegelijkertijd in te drukken en vast te houden. Draai vervolgens de hendel naar de gewenste positie en laat de druk op de vergrendelknoppen los. Zorg ervoor dat het slot niet in de onderste stand is vergrendeld.

Bereiding van het apparaat voor gebruik als bladblazer.

Verplaats de keuzehendel naar de onderste stand om zich in de buurt van het symbool te bevinden dat de richting van de luchtstroom aangeeft (IV). Zorg ervoor dat de zak niet op de bladblazer is gemonteerd.

Het apparaat is klaar voor gebruik als bladblazer.

Het apparaat voorbereiden voor gebruik als tuinzuiger.

Verplaats de keuzehendel naar de bovenste positie naast het symbool dat de richting van de luchtstroom aangeeft (V). Plaats de zak door de flens door de luchtuitlaat te schuiven, zodat de vergrendeling de zakflens vergrendelt (VI). Demonteer de flens alleen door de vergrendelingsknop ingedrukt te houden en vervolgens de flens uit de luchtuitlaat (VI) te schuiven. In het voorste deel van de tas bevindt zich een riem met een oog, die aan de haak aan de onderkant van het mondstuk (VII) moet worden gehaakt. Deze installatie biedt twee bevestigingspunten voor de zak en maakt het mogelijk om de capaciteit volledig te benutten.

De tas aan de onderkant heeft een sluiting. Hierdoor kan de zak gemakkelijk worden geleegd. Zorg ervoor dat de zak volledig is geleegd en gesloten voordat u de stofzuiger gebruikt.

Draagriem

De tuinzuiger is uitgerust met een vervangbaar luchtfilter. Het vermindert de belasting van de handen die het apparaat vasthouden, vooral bij langdurig gebruik. De riemvergrendeling moet door het gat aan de bovenkant van het apparaatbehuizing worden gestoken. De riem moet diagonaal door het lichaam van de bediener worden geplaatst en zo worden afgesteld dat het grootste deel van het gewicht van het apparaat op de riem rust.

Aansluiting op de stroomvoorziening

Het apparaat wordt gevoed door twee accu's. Het apparaat start niet op als één van de accu's niet op het apparaat is gemonteerd of ontladen is. De accu's in het apparaat zijn in serie geschakeld, wat betekent dat het apparaat wordt gevoed met de som van hun nominale spanningen. Het wordt aanbevolen dat beide accu's dezelfde capaciteit hebben en in dezelfde mate worden opgeladen. De accu's die gebruikt worden om het apparaat te voeden, moeten ook in gelijke mate gebruikt worden. Het is niet aan te raden om een gebruikte accu te gebruiken samen met een nieuwe, ook al zijn beide evenveel opgeladen en hebben ze dezelfde capaciteit. Het niet opvolgen van de bovenstaande aanbevelingen zal leiden tot kortere werktijden en snellere slijtage van de accu's die gebruikt worden om het apparaat te voeden.

Alleen de volgende 18 V Li-Ion YATO-accu's kunnen worden gebruikt om het apparaat van stroom te voorzien: YT-82842, YT-82843, YT-82844 en YT-82845, die alleen kunnen worden opgeladen met YATO YT-82848 of YT-82849 opladers. Het is verboden om andere accu 's te gebruiken met een andere nominale spanning en die niet overeenkomen met de accucontactdoos van het apparaat. Het is verboden om het stopcontact en/of de accu te vervangen om ze in elkaar te passen.

Steek de opgeladen accu in de geleiders van het stopcontact zodat de accuvergrendeling deze op zijn plaats houdt (IX). Controleer of geen enkele accu uit zichzelf uit het stopcontact glijdt.

Starten en stoppen van de bladblazer

De bladblazer is uitgerust met een draaischakelaar. Als de schakelaar op 0 staat, wordt het apparaat uitgeschakeld. Elke andere positie betekent dat het apparaat draait. Hoe hoger het getal op de schakelknop, hoe hoger het motortoerental en hoe hoger de stuwkracht. De stuwkracht moet worden aangepast aan het werk dat gedaan wordt. Gebruik altijd een minimale stuwkracht die voldoende is voor de geselecteerde taak. Houd er ook rekening mee dat hoe groter de stuwkracht, hoe korter de bedrijfstijd op één accu-set.

Nadat het werk is voltooid, schakelt u het apparaat uit, wacht u tot de bewegende delen volledig tot stilstand zijn gekomen en koppelt u beide batterijen los.

Aanbevelingen omtrent apparaatgebruik

Zorg er altijd voor dat de inlaat- en uitlaatopeningen en het mondstuk niet worden geblokkeerd. In het geval van gedeeltelijke of volledige obstructie, zal het eerste teken een toename van lawaai en trillingen zijn. De volledige doorlatendheid moet onmiddellijk worden hersteld. Werken met een verstopt apparaat is niet effectief en kan oververhitting en schade aan het product veroorzaken. Controleer het werkgebied grondig voordat u met het werk begint en verwijder daarbij voorwerpen die bij het werpen door luchtstralen gevaar kunnen opleveren. Verwijder ook voorwerpen die onder invloed van luchtstromingen onbedoeld kunnen bewegen, bijv. door ze om te kiepen en een gevaar kunnen veroorzaken.

Vanuit het werkgebied moet een veiligheidszone van ten minste 15 m breed worden ingesteld. De veiligheidszone mag voor niemand toegankelijk zijn, vooral niet voor kinderen. Personen die de veiligheidsruimte betreden dienen voorzichtig te zijn en de hierboven beschreven persoonlijke beschermingsmiddelen te dragen.

Richt de blaasmond altijd naar beneden in de richting van de te reinigen grond. Richt het niet op andere mensen of dieren.

NL

Gebruik geen luchtstroom op een te los oppervlak. Het stof dat bij een dergelijk gebruik vrijkomt, maakt het niet mogelijk de werkplek te observeren, waardoor in noodgevallen niet adequaat kan worden gereageerd.

Richt de luchtstroom zoveel mogelijk in dezelfde richting als de wind. Dit voorkomt dat verontreinigingen in het reeds gereinigde gebied terechtkomen.

Gebruik de stofzuiger altijd als de zak correct is geïnstalleerd. Controleer tijdens het gebruik regelmatig het vulniveau van de zak en maak deze leeg. Als u de zak te vol doet, gaat de doorgankelijkheid verloren.

Bij de uitlaat van het mondstuk bevinden zich hulpwielen die het gemakkelijker maken om het mondstuk op de gereinigde grond te geleiden.

Gebruik geen tuinzuiger om nat, vochtig of heet afval aan te zuigen. Zuig geen bouwafval en stof dat vrijkomt bij bouwwerkzaamheden, bijv. stof dat vrijkomt bij het slijpen van gipssteen, op. Het apparaat is niet geschikt voor gebruik met dergelijke materialen. Als het apparaat in snelheid instelbaar is, gebruikt u de laagste snelheid waarbij de geplande werking mogelijk is. Hogere snelheden veroorzaken meer geluid en ook snellere slijtage van het apparaat.

Tijdens het werk, de hele tijd bewegen met behoud van evenwicht, niet rennen, niet springen, niet te ver reiken. Gebruik het apparaat niet om een oppervlak te reinigen dat niet zichtbaar is.

ONDERHOUD EN OPSLAG VAN HET PRODUCT

Verwijder na afloop van de werkzaamheden telkens de accu uit het apparaat en ga over tot onderhoud. Verwijder het mondstuk en ook de zak indien deze in gebruik was. Reinig de ventilatieopeningen en de inlaat- en uitlaatopeningen met een zachte borstel of kwast met haren van kunststof. Reinig de behuizing, het handvat en de bedieningselementen met een zachte, licht vochtige doek en droog ze vervolgens af. Een persluchtleiding van maximaal 0,3 MPa mag ook worden gebruikt voor reinigingsdoeleinden. Nadat het mondstuk is verwijderd, kan het met een waterstraal worden gereinigd en vervolgens worden gedroogd of laten drogen. De zak wordt leeggemaakt door de schuifregelaar te schuiven en vervolgens wordt het stof verwijderd met behulp van een persluchtstroom van maximaal 0,3 MPa.

Niet gebruiken voor het reinigen van scherpe voorwerpen, schuurmiddelen, oplosmiddelen of alcohol.

Reserveonderdelen

De gebruiker mag niet zelfstandig onderdelen vervangen behalve het mondstuk en de zak. Een gedetailleerde lijst met reserveonderdelen voor het apparaat vindt u in het gedeelte "Downloaden" op de apparaatkaart op de websites van TOYA SA: www.toya.pl.

Opslag van het apparaat

Bewaar het apparaat gedemonteerd. De opslaglocatie moet zodanig zijn dat ongeoorloofde toegang tot het apparaat wordt voorkomen. De opslagruimte moet worden beschermd tegen vocht, direct zonlicht en overmatige hitte. Bewaar het apparaat in een temperatuurbereik van 0\~+40 °C, met een relatieve vochtigheid van niet meer dan 80%. Het verdient aanbeveling het apparaat in de fabrieksverpakking op te bergen.

Anul de fabricatie: 2021
