ПОСІБНИК КОРИСТУВАЧА YT85175 Yato

7. важіль режиму роботи

8. гніздо акумулятора

10. допоміжний ремінь

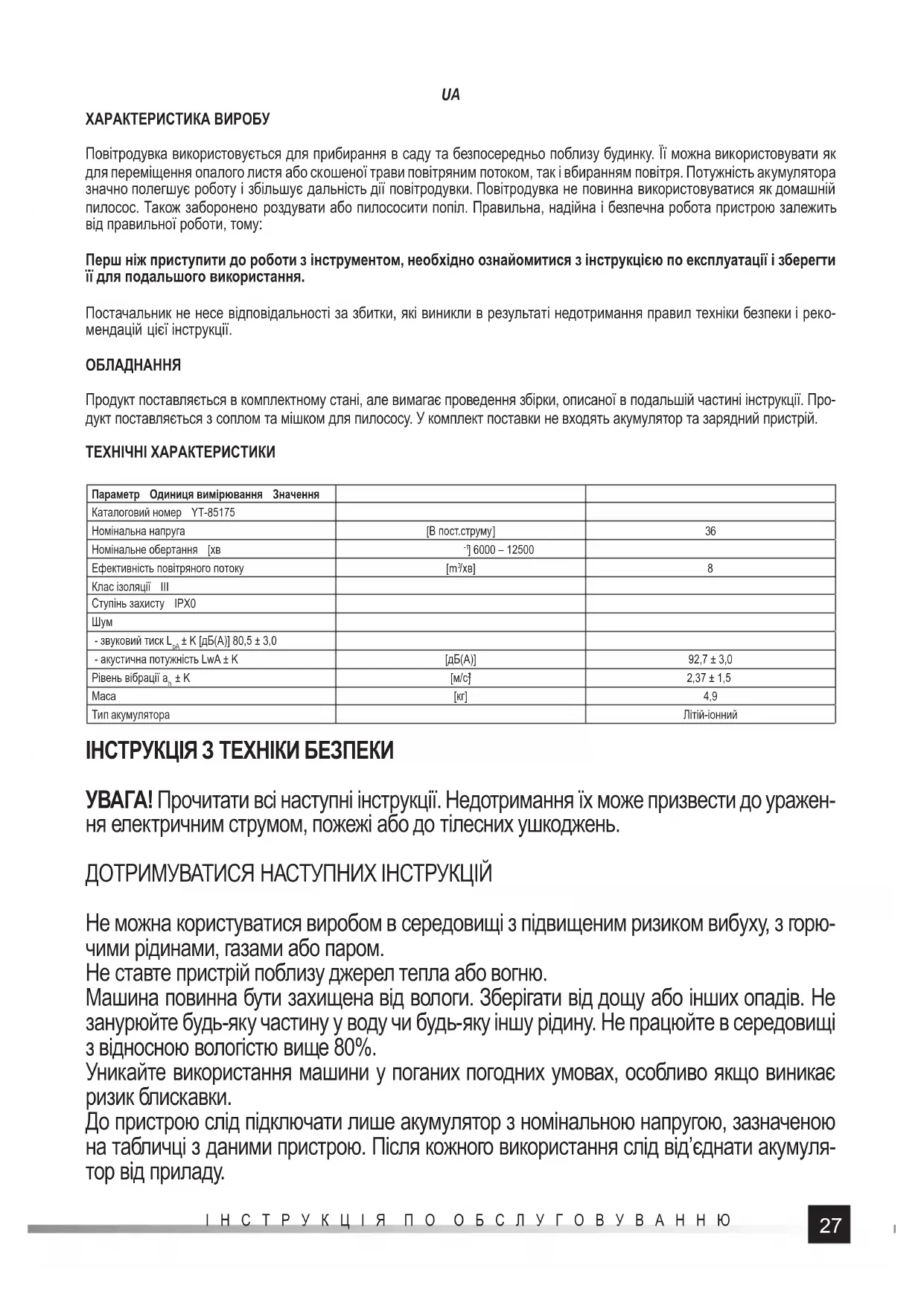

ХАРАКТЕРИСТИКА ВИРОБУ Повітродувка використовується для прибирання в саду та безпосередньо поблизу будинку. Її можна використовувати як для переміщення опалого листя або скошеної трави повітряним потоком, так і вбиранням повітря. Потужність акумулятора значно полегшує роботу і збільшує дальність дії повітродувки. Повітродувка не повинна використовуватися як домашній пилосос. Також заборонено роздувати або пилососити попіл. Правильна, надійна і безпечна робота пристрою залежить від правильної роботи, тому: Перш ніж приступити до роботи з інструментом, необхідно ознайомитися з інструкцією по експлуатації і зберегти її для подальшого використання. Постачальник не несе відповідальності за збитки, які виникли в результаті недотримання правил техніки безпеки і реко-

Продукт поставляється в комплектному стані, але вимагає проведення збірки, описаної в подальшій частині інструкції. Про- дукт поставляється з соплом та мішком для пилососу. У комплект поставки не входять акумулятор та зарядний пристрій. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Каталоговий номер YT-85175 Номінальна напруга [В пост.струму]36 Номінальне обертання [хв

] 6000 – 12500 Ефективність повітряного потоку [m

/хв]8 Клас ізоляції III Ступінь захисту IPX0

± K [дБ(A)] 80,5 ± 3,0 - акустична потужність LwA ± K [дБ(A)] 92,7 ± 3,0 Рівень вібрації a

] 2,37 ± 1,5 Маса [кг] 4,9 Тип акумулятора Літій-іонний ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ УВАГА! Прочитати всі наступні інструкції. Недотримання їх може призвести до уражен- ня електричним струмом, пожежі або до тілесних ушкоджень. ДОТРИМУВАТИСЯ НАСТУПНИХ ІНСТРУКЦІЙ Не можна користуватися виробом в середовищі з підвищеним ризиком вибуху, з горю- чими рідинами, газами або паром. Не ставте пристрій поблизу джерел тепла або вогню. Машина повинна бути захищена від вологи. Зберігати від дощу або інших опадів. Не занурюйте будь-яку частину у воду чи будь-яку іншу рідину. Не працюйте в середовищі з відносною вологістю вище 80%. Уникайте використання машини у поганих погодних умовах, особливо якщо виникає ризик блискавки. До пристрою слід підключати лише акумулятор з номінальною напругою, зазначеною на табличці з даними пристрою. Після кожного використання слід від’єднати акумуля- тор від приладу.28 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

Попередження! Ніколи не запускайте машину, якщо поблизу є люди, особливо діти, або тварини. Машину слід використовувати лише як повітродув або садовий пилосос. Будь-яке інше використання заборонено. Не використовуйте повітродув, щоб надувати, наприклад, матраци, роздувати гриль або багаття. Не роздувати гарячий попел, жар або вогонь. Роздування вогню може спричинити пожежу та спричинити серйозні опіки. Якщо машина використовується як пилосос, забороняється всмоктувати мокрий бруд, а також, гарячий попіл. Не використовуйте машину, щоб видути або всмоктати сніг або

Не направляйте випуск повітря в сторону оператора інших людей або тварин. Перед запуском перевірте робочу зону і видаліть всі об’єкти, які можуть становити за- грозу. Слід враховувати, що викинуті частинки можуть відштовхуватися від перешкод і потрапити в оператора. Під час роботи з апаратом використовуйте засоби індивідуального захисту. Робочий костюм з довгими ногами та рукавами, захисні рукавички. Захист очей або обличчя. Крім того, слід використовувати пристосування для захисту вух. Одягайте міцне взуття з верхом і підошвою проти ковзання. Не закривайте вентиляційних отворів, і піклуйтеся про їх прохідність. Закриті та/ або за- биті вентиляційні отвори можуть призвести до перегріву пристрою. Це може призвести до пошкодження пристрою, а також бути причиною пожежі або ураження електричним

Якщо ви помітили пошкодження будь-якої частини пристрою, його подальше викори- стання заборонено. В цьому випадку пристрій слід здати в авторизований сервісний центр або замінити цю частину самостійно, якщо інструкція користувача допускає та- кий ремонт. Перед початком будь-яких дій, пов’язаних з заміною частин, чищенням або регулюван- ням, вимкніть пристрій і від’єднайте акумулятор від пристрою. Перед заміною аксесуарів слід вимкнути пристрій і від’єднати від нього акумулятор. Машина не може використовуватися дітьми або особами з обмеженими фізичними, сприймально-інтелектуальними здібностями, людьми без досвіду та знань, а також людьми, які не знайомі з цими вказівками. Місцеві правила можуть обмежувати вік оператора. Дітям заборонено гратися з обладнанням. Дітям без нагляду заборонено чистити та здійснювати технічне обслуговування пристрою. Машина адаптована для роботи двома руками. Машину слід утримувати за рукоятки. Рукоятки завжди повинні бути направлені вгору. Переконайтеся, що спосіб утримання не заважає впуску повітря та виходу повітря. Вхід повітря не повинен бути надто близь- ко до землі, щоб сміття не було всмоктане всередину машини. Під час роботи візьміть певну позу тіла, щоб завжди можна було зберегти рівновагу. Якщо ви працюєте на схилах, ви повинні рухатися по схилу в поперек. Ніколи не бігай- те під час роботи, завжди ходіть. Завжди використовуйте повністю зібрану машину. Ніколи не використовуйте виріб без сопла. Використовуючи машину як пилосос, завжди використовуйте пилозбірник - мі- шок.29 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

Не торкайтеся небезпечних рухомих частин, перш ніж машина не буде відключена від мережі, від’єднати кабель живлення і небезпечні рухомі частини повністю зупиняться. Перед підключенням переконайтесь, що параметри джерела живлення вказані на шильді машини. Акумулятори слід підключати до обладнання після того, як переконаєтесь, що вимикач знаходиться у вимкненому положенні. Перед кожним запуском машини та після кожного падіння чи удару машини перевірте його стан. Якщо спостерігається будь-яке пошкодження, наприклад, пошкоджений кор- пус, забороняється використовувати машину перед видаленням пошкоджень. Якщо під час роботи виникла несправність або аварія, спочатку вимкніть пристрій, від- ключіть акумулятори та надайте допомогу потерпілим. Видаліть причину поломки чи аварії. Перед тим, як відновити роботу, перевірте стан машини на пошкодження. Завжди відключайте живлення шляхом відключення акумуляторів: коли користувач залишає машину; перед усуненням заблокування; перед перевіркою, чищенням чи роботою з машиною; після удару по чужорідному предмету, щоб перевірити машину на пошкодження; якщо машина починає аномально вібрувати, для негайної перевірки. Якщо машина починає сильно вібрувати після запуску або під час роботи, це означає, що апарат не працює належним чином. У цьому випадку негайно вимкніть машину за допомогою вимикача, відключіть акумулятори та перевірте її. Перевірте насадку та впускний отвір для повітря. Після видалення обструкції машина повинна бути зібрана, підключена до джерела живлення та увімкнена. Якщо надмірне коливання продовжу- ється, негайно вимкніть машину за допомогою вимикача живлення, відключіть акуму- лятори та передайте її в авторизований сервісний центр. Незважаючи на прийняття запобіжних заходів під час монтажу машини, і незважаючи на дотримання інструкцій, залишається залишковий ризик, пов’язаний із впливом ві- брації та шуму. Тому ви повинні використовувати засоби індивідуального захисту, не працювати занадто довго і використовувати регулярні перерви на роботі. Перед виконанням технічного обслуговування переконайтеся, що акумулятори від’єд- нано від пристрою. Зберігайте пристрій у місці, недоступному для сторонніх осіб, зокрема дітей. Також під час роботи слід звертати увагу на те, щоб пристрій був недоступний для сторонніх осіб, особливо дітей. ЕКСПЛУАТАЦІЯ ПРИСТРОЮ Підготовка до роботи Продукт повинен бути вилучений з упаковки, а потім всі елементи упаковки повинні бути вилучені. Рекомендується не викидати упаковку, це може бути корисним у подальшому зберіганні продукту. Перевірте всі компоненти продукту на пошкодження. Перевірте сопло мішок та впускний отвір для повітря. Продукт може бути зібраний для роботи як повітродув або як пилосос. Попередження! Під час збірки перевірте, чи виріб вимкнено. Вимикач знаходиться у вимкненому положенні, а акумуля- тори не підключені до розетки в машині. Збірка продукту Сопло повинно бути встановлене на виході повітря. Сопло оснащене засувками, які повинні потрапити в отвори сопла (II). Поєднання закріпіть гвинтом (II). Встановіть передню рукоятку в положення, яке забезпечить найвищу зручність використання. Зміна положення рукоятки здійснюється одночасним натисканням та утримуванням обох кнопок блокування, розташованих в основі рукояток (III).30 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

Потім поверніть рукоятку в потрібне положення і відпустіть кнопки блокування. Переконайтеся, що рукоятку не було за- блоковано в нижньому положенні. Підготовка продукту до роботи як повітродувка Перемістіть важіль перемикача в нижнє положення, щоб він знаходився біля символу, що показує напрямок потоку повітря - видування (IV). Переконайтеся, що мішок не встановлений на повітродувці. Продукт готовий працювати як повітродувка Підготовка продукту до роботи як пилосос Перемістіть важіль перемикача у верхнє положення, щоб він був поруч з символом, що показує напрямок потоку повітря - вдування (V). Встановіть мішок, насунувши його фланець через вихід повітря так, щоб фіксатор заблокував фланець мішка (VI). Фланець можна зняти, лише натискаючи та утримуючи кнопку блокування, а потім зсуваючи фланець з отвору виходу повітря (VI). У передній частині мішка з оком, який слід знаходиться стрічка з петлею, які слід зачепити за гачок, розташований внизу сопла (VII). Ця установка забезпечить дві точки кріплення мішка і дозволить повністю використову- вати його ємність. Мішок внизу має закриття. Це дозволяє легко спорожнити мішок. Перед кожним використанням пилососа переконайтеся, що мішок повністю спорожнений та закритий. Ремінь для носіння Пилосос оснащений допоміжним ременем для носіння. Це дозволяє знизити навантаження на руки, що тримають машину, особливо під час тривалої роботи. Фіксатор ременя повинен бути вставлений через отвір у верхній частині корпусу маши- ни. Оператор повинен одягнути ремінь на корпус по діагоналі, а його довжина повинна бути відрегульована таким чином, щоб більша частина ваги машини спиралася на ремені. Підключення живлення Пристрій живиться за допомогою двох акумуляторів. Пристрій не запуститься, якщо один з акумуляторів не буде вста- новлений у ньому, або буде розряджений. Акумулятори в пристрої підключаються послідовно, це означає, що пристрій живиться від суми їх номінальних напруг. Рекомендується, щоб акумулятори мали однакову ємність і були заряджені на однаковому рівні. Акумулятори, що використовуються для живлення пристрою повинні бути однаково зношеними. Не ре- комендується під’єднувати зношений акумулятор з новим, навіть якщо обидва заряджені на одному рівні і мають однакову ємність. Недотримання вищезазначених рекомендацій призведе до зменшення часу роботи та швидшої зношуваності акумуляторів, що використовуються для живлення пристрою. Для живлення інструменту можна використовувати лише перелічені акумулятори Li-Ion YATO 18 В: YT-82842, YT-82843, YT-82844 та YT-82845, які можна заряджати лише за допомогою зарядних пристроїв YATO YT-82848 або YT-82849. За- бороняється використовувати інші акумулятори з іншою номінальною напругою, що не підходять до гнізда акумулятора інструменту. Забороняється змінювати гніздо та/або акумулятор, щоб адаптувати їх одне до одного. Вставте заряджені акумулятори в напрямні гнізда акумулятора таким чином, щоб фіксатор акумулятора утримував його на місці (IX). Переконайтеся, що жоден акумулятор не випаде автоматично з гнізда інструменту. Запуск і зупинка повітродувки Повітродувка оснащена поворотним вимикачем. Якщо ручка вимикача встановлена на 0, машина вимкнена. Будь-яке інше положення означає, що машина працює. Чим вище число на ручці вимикача, тим вище частота обертання двигуна і тим вище тяга. Сила тяги повинна бути адаптована до виконуваної роботи. Завжди використовуйте мінімальний рядок, достатній для вибраного завдання. Слід також мати на увазі, що чим більша тяга, тим коротший час роботи на одному набору акумуляторів. Після завершення роботи вимкніть пристрій, дочекайтеся повної зупинки рухомих частин, а потім від ‘єднайте обидва акумулятори. Рекомендації щодо використання пристрою Завжди переконайтесь, що вхідні та вихідні отвори та сопло не забиті. У разі часткової або повної обструкції, першим ознакою буде підвищення шуму та підвищена вібрація. Повна прохідність повинна бути відновлена негайно. Експлуатація забитого продукту є неефективною та може призвести до перегріву та пошкодження виробу. Перед початком роботи ретельно перевірте робочу зону, видаливши всі об’єкти, які викинуті повітрядувом, можуть спри- чинити небезпеку. Також видаліть усі предмети, які можуть несподівано переміститися під впливом повітряних струменів, наприклад, перевернутися і спричинити небезпеку. Необхідно встановити зону безпеки шириною не менше 15 м від робочої зони. До зони безпеки не повинні мати доступ сторонні особи , особливо діти. Особи, які входять в зону безпеки, повинні обережно поводитися та застосовувати особисті заходи захисту, описані вище. Завжди направляйте насадку повітродувки вниз до землі, яку слід чистити. Не направляйте її в інших людей чи тварин.31 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

Не використовуйте продування на надто сипучій землі. Пил, що утворюється під час такого використання, не дозволяє спостерігати за робочим місцем, що не дозволяє правильно реагувати у разі небезпеки. Дуйте, якщо це можливо, в тому ж напрямку, в якому вітер дує. Це запобіжить руху забруднень до вже очищеної ділянки

Завжди використовуйте пилосос із правильно встановленим мішком. Регулярно перевіряйте рівень наповнення сумки та очищайте його під час роботи. Заповнення сумки призведе до втрати прохідності. На виході сопла є допоміжні колеса, які полегшують керування соплом по поверхні, яка очищується. Не використовуйте пилосос для всмоктування мокрих, вологих та гарячих відходів. Не вбирайте будівельні відходи та пил, що утворюються під час будівельних робіт, наприклад, пилу, що утворюється під час шліфування гіпсового покриття. Продукт не пристосований для роботи з такими матеріалами. Якщо продукт має регулятор швидкості, використовуйте найнижчу швидкість, за якою можлива запланована робота. Більш високі обороти викликають більший шум, а також підвищують знос продукту

Під час роботи рухайте весь час, зберігаючи рівновагу, не бігайте, не стрибайте, не тягніться надто далеко. Не використо- вуйте цей пристрій для очищення поверхні, що знаходиться поза зоною видимості. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ЗБЕРІГАННЯ Кожного разу після закінчення роботи від’єднайте акумулятор від обладнання та проведіть технічне обслуговування. Де- монтуйте сопло та мішок, якщо воно було використано. Вентиляційні отвори та впускний і вихідний отвори слід чистити м’якою щіткою або щіткою з пластиковими щетинками. Очистіть корпус, рукоятку та елементи керування злегка змоченою водою, м’якою ганчіркою, а потім висушіть. Для очищення також може бути використаний потік стисненого повітря з тиском не більше 0,3 МПа. Після розбирання сопла його можна очистити струменем води, а потім висушити або залишити щоб висушилось саме. Потім очистіть мішок за допомогою слайдера, а потім очистіть залишковий пил струменем стисненого повітря тиском, що не перевищує 0,3 МПа. Не використовуйте для чищення гострих предметів, абразивів, розчинників та спирту.

Користувач не може замінити будь-які частини самостійно, крім сопла і знімного мішка. Детальний список запасних частин для продукту можна знайти в розділі «Для завантаження», в продуктовій картці, на веб-сайтах TOYA SA: www.toya.pl. Зберігання продукту Зберігайте продукт розібраним. Місце зберігання повинно перешкоджати доступу сторонніх осіб до продукту. Місце збе- рігання повинно захищати від вологи, прямих сонячних променів до продукту та занадто низької температури. Продукт повинен зберігатися в температурному діапазоні 0 ~ 40 ° С при відносній вологості не більше 80%. Продукт слід зберігати в оригінальній упаковці.32 APTARNAVIMO INSTRUKCIJA
