TLA 18 A1 - Cargador de coche TRONIC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato TLA 18 A1 TRONIC en formato PDF.
| Tipo de producto | Cargador de coche |
| Marca | Tronic |
| Modelo | TLA 18 A1 |
| Tensión de entrada | 12/24 V (corriente continua) |
| Corriente de entrada | 3,5 A |
| Tensión de salida | 3,6 V – 6,5 V (3 A) / 6,5 V – 9 V (2 A) / 9 V – 12 V (5 A) |
| Potencia de salida máx. | 18 W |
| Puerto de carga | 1 x USB-A con Qualcomm Quick Charge 3.0 (compatible 2.0 y 1.0) |
| Dimensiones | 74 × 30 × 30 mm |
| Peso | 24 g |
| Temperatura de funcionamiento | +15 °C a +35 °C |
| Temperatura de almacenamiento | 0 °C a +40 °C |
| Humedad máx. (sin condensación) | ≤ 75 % |
| Indicador LED | LED de servicio blanco |
| Protecciones | Fusible de sobreintensidad interno (rearme automático) |
| Garantía | 3 años |
| Contenido del embalaje | Cargador, manual de instrucciones |
| Normas | CE (CEM 2014/30/UE, UN R10, RoHS 2011/65/UE) |
| Uso previsto | Carga de dispositivos USB en vehículos con polo negativo a masa (12/24 V) |
| Mantenimiento | Limpiar con un paño seco, no usar disolventes |
Preguntas frecuentes - TLA 18 A1 TRONIC
Preguntas de los usuarios sobre TLA 18 A1 TRONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador de coche en formato PDF gratis! Encuentra tus instrucciones TLA 18 A1 - TRONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TLA 18 A1 de la marca TRONIC.
MANUAL DE USUARIO TLA 18 A1 TRONIC
Instrucciones de uso
π
ADATTATORE PER AUTO

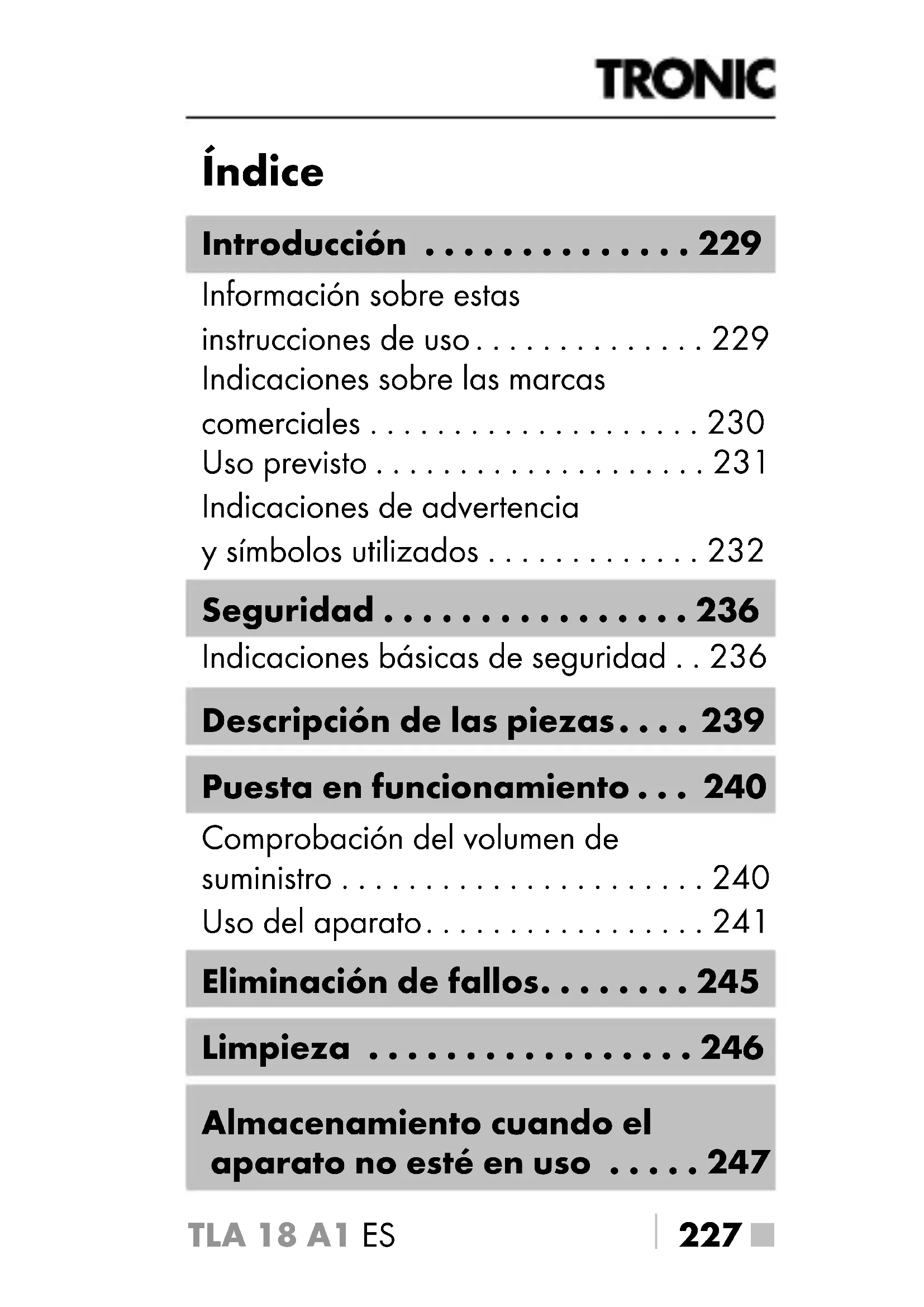

Introducción ..... 229
Información sobre estas
instrucciones de uso....229
Indicaciones sobre las marcas
comerciales ..... 230
Uso previsto....231
Indicaciones de advertencia
y símbolos utilizados ..... 232
Seguridad ..... 236
Indicaciones básicas de seguridad .. 236
Descripción de las piezas.... 239
Puesta en funcionamiento ... 240
Comprobación del volumen de
suministro 240
Eliminación de fallos.....245
Limpieza 246
Almacenamiento cuando el
aparato no esté en uso ..... 247
Desecho....248
Desecho del aparato....248
Desecho del embalaje ..... 249
Anexo 250
Características técnicas ..... 250
Indicaciones sobre la Declaración de
Asistencia técnica....257
Importador....257
Introducción
Información sobre estas instrucciones de uso
Felicidades por la compra de su aparato nuevo.
Ha adquirido un producto de alta calidad. Las instrucciones de uso forman parte del producto y contienen indicaciones importantes acerca de su seguridad, uso y desecho. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe y para los ámbitos de aplicación indicados. Guarde siempre las instrucciones de uso cerca del producto para poder utilizarlas como material de consulta. Entregue todos los documentos, incluidas estas instrucciones de uso, cuando transfiera o venda el producto a terceros.
Indicaciones sobre las marcas comerciales
Qualcomm® Quick Charge™ es un producto de Qualcomm Technologies, Inc. y de sus filiales.
Qualcomm® es una marca registrada de Qualcomm Incorporated en EE. UU. y en otros países.
Quick Charge™ es una marca de
■ USBes una marca comercial registrada de USB Implementers Forum, Inc.
El resto de nombres y productos pueden ser marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.
Uso previsto
El cargador para vehículos es un adaptador diseñado para su conexión a la toma de a bordo del vehículo (conexión del mechero) y está previsto exclusivamente para la carga y el funcionamiento de dispositivos con conexión USB. El cargador para vehículos solo es apto para los vehículos en los que el polo negativo de la batería esté conectado a la carrocería.
Cualquier uso diferente o que supere lo indicado se considerará contrario al uso previsto. Este aparato no está previsto para su uso comercial o industrial.
Se excluyen las reclamaciones de cualquier tipo en relación con los daños causados por un uso contrario al uso previsto.
El riesgo será responsabilidad exclusiva del usuario.
Indicaciones de advertencia y símbolos utilizados
En estas instrucciones de uso se utilizan las siguientes indicaciones de advertencia (si corresponde):
PELIGRO
Una advertencia de este nivel de peligro indica una situación peligrosa.
Si no se evita la situación de peligro, se producirán lesiones graves o incluso mortales.
▶ Deben cumplirse las instrucciones de esta advertencia para evitar un peligro de lesiones graves o incluso mortales.
ADVERTENCIA
Una advertencia de este nivel de peligro indica una posible situación peligrosa.
Si no se evita la situación de peligro, pueden producirse lesiones graves o incluso mortales.
▶ Deben cumplirse las instrucciones de esta advertencia para evitar un peligro de lesiones graves o incluso mortales.
CUIDADO
Una advertencia de este nivel de peligro indica una posible situació peligrosa.
Si no se evita la situación de peligro, pueden producirse lesiones.
▶ Deben cumplirse las instrucciones de esta advertencia para evitar lesiones personales.
ATENCIÓN
Una advertencia de este nivel de peligro indica un posible daño material.
Si no se evita la situación, pueden producirse daños materiales.
▶ Deben cumplirse las instrucciones de esta advertencia para evitar daños materiales.
INDICACIÓN
La indicación proporciona información adicional que facilita el manejo del aparato.
El símbolo de Qualcomm® Quick Charge™ 3.0 indica que, gracias a la tecnología integrada en el puerto USB verde del cargador para vehículos, es posible reducir el tiempo de carga de los dispositivos compatibles. El cargador para vehículos detecta automáticamente los dispositivos compatibles conectados y los carga con la tensión de salida y la corriente de salida que corresponda.
Seguridad
En este capítulo obtendrá indicaciones de seguridad importantes para el manejo del aparato. Este aparato cumple las normas de seguridad prescritas. Un uso inadecuado puede causar lesiones personales y daños materiales.
Indicaciones básicas de seguridad
Para manejar con seguridad el aparato, deben tenerse en cuenta las siguientes indicaciones de seguridad:
■ Antes de usar el aparato, compruebe si hay signos de daños externos visibles.
No ponga en funcionamiento un aparato dañado o que se haya caído.
Este aparato puede ser utilizado por niños a partir de 8 años y por personas cuyas facultades físicas, sensoriales o mentales sean reducidas o carezcan de los conocimientos y de la experiencia necesarios siempre que sean vigilados
o hayan sido instruidos correctamente sobre el uso seguro del aparato y hayan comprendido los peligros que entraña. Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento del aparato sin supervisión.
¡PELIGRO! ¡Los materiales de embalaje no son un juguete! Mantenga los materiales de embalaje fuera del alcance de los niños. ¡Existe peligro de asfixia!
No exponga nunca el aparato a un calor extremo ni a una humedad ambiental elevada. Este principio se aplica especialmente al almacenamiento del producto en un vehículo. Durante los estacionamientos prolongados, pueden alcanzarse temperaturas muy altas en el interior del vehículo y en la guantera. Retire todos los aparatos eléctricos y electrónicos del vehículo.
■ No maneje el aparato mientras conduce un coche o cualquier otro vehículo, ya que representa una fuente de peligros en el tráfico rodado.
¡ADVERTENCIA! Durante el uso del aparato y de los dispositivos que estén conectados, asegúrese de que no obstaculicen la conducción, el frenado ni el funcionamiento de otros sistemas del vehículo (p. ej., airbags) ni limiten el campo visual para la conducción.
■ Proteja el aparato frente a la humedad y la penetración de líquidos.
■ No deje nunca el aparato en funcionamiento sin vigilancia.
ADVERTENCIA! Desconecte inmediatamente el aparato de la toma de a bordo si aprecia ruidos anómalos, olor a quemado o humo. Encargue la revisión del aparato a un técnico cualificado antes de volver a utilizarlo.
No abra nunca la carcasa del aparato. No hay ninguna pieza en el interior que deba someterse a ningún tipo de mantenimiento. Solo los talleres autorizados o el servicio de asistencia técnica pueden reparar el aparato. Una reparación inadecuada puede provocar riesgos para el usuario. Además, se anulará la garantía.
Descripción de las piezas
(Consulte las ilustraciones de la página desplegable)
2 Led de funcionamiento
Puesta en funcionamiento
Comprobación del volumen de suministro
(Consulte las ilustraciones de la página desplegable)
El volumen de suministro consta de los siguientes componentes:
• Cargador para vehículos
- Estas instrucciones de uso
♦ Extraiga del embalaje todas las piezas del aparato y deseche todo el material de embalaje.
INDICACIÓN
▶ Compruebe la integridad del suministro y si hay daños visibles.
Si el suministro está incompleto o se observan daños debido a un embalaje deficiente o al transporte, póngase en contacto con la línea directa de asistencia (consulte el capítulo Asistencia técnica).
Uso del aparato
ATENCIÓN
Asegúrese de que el consumo de corriente de su dispositivo no supere los 3 A si desea utilizar el puerto USB ①. Encontrará más información en las instrucciones de uso de su dispositivo.
▶ La máxima corriente de salida del puerto USB ① es de 3 A.
INDICACIÓN
▶ El puerto USB ① admite el estándar de carga Qualcomm® Quick Charge™ 3.0 (compatible con Quick Charge™ 2.0 Quick Charge™ 1.0). Si el dispositivo conectado es compatible con este estándar de carga, el cargador para vehículos lo detecta automáticamente. En consecuencia, el cargador para vehículos proporciona la tensión de salida o la corriente de salida adecuada para que el dispositivo pueda cargarse con mayor rapidez. Los dispositivos sin este estándar de carga pueden cargarse también a través del puerto USB ①.
♦ Conecte el cargador para vehículos en la conexión de 12/24 V de su vehículo. Por norma general, suele ser la toma de a bordo (conexión del mechero) situada en el cuadro de instrumentos del vehículo. No obstante, muchos vehículos tienen una segunda conexión en la zona de los asientos traseros o en el maletero. Las baterías de 24 V se usan, p. ej., en camiones o barcos.
♦ Tras esto, el led de funcionamiento ② se ilumina en blanco, lo que indica que el cargador recibe corriente. El led de funcionamiento ② también se ilumina aunque no haya ningún dispositivo conectado. Según el modelo de vehículo, es posible que primero deba encenderse el contacto de la llave.
♦ Conecte el dispositivo al cargador para vehículos. Para ello, utilice el cable USB original del dispositivo para que el proceso de carga transcurra de manera óptima.
- En caso necesario, active el dispositivo conectado para seguir utilizándolo.
INDICACIÓN
▶ Observe el nivel de carga en el dispositivo conectado.
- Tras finalizar el proceso de carga, desconecte el dispositivo conectado del cargador para vehículos.
♦ Desconecte el cargador para vehículos de la toma de a bordo cuando ya no lo necesite.
ATENCIÓN
¡No conecte nunca el cargador para vehículos si no pretende cargar ningún dispositivo! El cargador para vehículos también consume corriente en el modo de espera, por lo que debe desconectarse de la toma de a bordo después de su uso. De lo contrario, si el motor no está encendido, se descargará la batería.
Eliminación de fallos
El dispositivo conectado no se carga (el led de funcionamiento ② no se ilumina en blanco).
- El dispositivo no está bien conectado a la toma de a bordo. Compruebe la conexión.
♦ Según el modelo de vehículo, es posible que primero deba encenderse el contacto de la llave.
El led de funcionamiento ③ se apaga tras conectar un dispositivo.
El cargador para vehículos está sobre- cargado y ya no carga el dispositivo conectado. Se ha activado el fusible de protección interna de sobrecorriente. Desconecte el dispositivo conectado del cargador para vehículos. El led blanco de funcionamiento ② se iluminará inmediatamente y el cargador para vehículos volverá a estar listo para el funcionamiento.
Limpieza
ATENCIÓN
▶ Desconecte el aparato de la toma de a bordo de 12/24 V antes de su limpieza.
▶ No utilice productos de limpieza corrosivos o abrasivos ni que contengan disolventes, ya que podrían dañar la superficie del aparato.
♦ Limpie la superficie del aparato con un paño seco y suave.
Almacenamiento cuando el aparato no esté en uso
ATENCIÓN
▶ Desconecte el aparato de la toma de a bordo de 12/24 V si no pretende seguir utilizándolo.
Las temperaturas pueden alcanzar valores extremos en el interior del vehículo en los meses de verano e invierno. En consecuencia, para evitar daños, no guarde el aparato en el vehículo.
♦ Guarde el aparato en un lugar seco y sin polvo que no esté expuesto a la radiación directa del sol.
Desecho
Desecho del aparato
El símbolo adyacente de un contenedor tachado sobre unas ruedas indica que este aparato está sujeto a la Directiva 2012/19/EU. Dicha Directiva estipula que el aparato no debe desecharse con la basura doméstica normal al finalizar su vida útil, sino en puntos de recogida, puntos limpios o a través de empresas de desechos previstas especialmente para ello.
Este tipo de desecho es gratuito.
Cuide el medio ambiente y deseche el aparato de la manera adecuada.
Puede informarse acerca de las posibilidades de desecho de los aparatos usados en su administración municipal o ayuntamiento.
Este producto es reciclable, está sujeto a una responsabilidad ampliada del fabricante y se recoge por separado.
Desecho del embalaje
El material de embalaje se ha seleccionado teniendo en cuenta criterios ecológicos y de desecho, por lo que es reciclable. Deseche el material de embalaje innecesario de la forma dispuesta por las normativas locales aplicables.
Anexo
Características técnicas
Tensión/corriente de entrada:
12/24 V = (corriente continua)/3,5 A
Tensión/corriente de salida:
3,6 V-6,5 V = = = , 3 A
6,5 V-9 V=2A
9 V-12 V=5 A
Potencia de salida:
Máx. 18 W
Temperatura de funcionamiento:
15-35 °C
Temperatura de almacenamiento:
0-40 °C
Humedad (sin condensación):
≤75%
Dimensiones:
Aprox. 74 × 30 × 30 ~mm
Peso:
Aprox. 24
Indicaciones sobre la Declaración de conformidad CE
CE
Este aparato cumple los requisitos básicos y las demás normas relevantes de la Directiva relativa a la compatibilidad electromagnética 2014/30/EU, del Reglamento n.° 10 de la CEPE, así como de la Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos 2011/65/EU.
Puede solicitarse la Declaración de conformidad CE completa al importador.
Este aparato cuenta con una garantía de 3 años a partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos legales frente al vendedor. Estos derechos legales no se ven limitados por la garantía descrita a continuación.
Condiciones de la garantía
El plazo de la garantía comienza con la fecha de compra. Guarde bien el comprobante de caja, ya que lo necesitará como justificante de compra.
Si dentro de un periodo de tres años a partir de la fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o sustitución gratuita del producto o restituiremos el precio de compra a nuestra elección. La prestación de la garantía requiere la presentación del aparato defectuoso y del justificante de compra (comprobante de caja), así como una breve descripción por escrito del defecto detectado y de las circunstancias en las que se haya producido dicho defecto, dentro del plazo de tres años.
Si el defecto está cubierto por nuestra garantía, le devolveremos el producto reparado o le suministraremos uno nuevo. La reparación o sustitución del producto no supone el inicio de un nuevo periodo de garantía.
Duración de la garantía y reclamaciones legales por vicios
La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplica a las piezas sustituidas y reparadas. Si después de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notificarse de inmediato. Cualquier reparación que se realice una vez finalizado el plazo de garantía estará sujeta a costes.
Alcance de la garantía
El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.
La prestación de la garantía se aplica a defectos en los materiales o errores de fabricación. Esta garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni los daños producidos en los componentes frágiles, p. ej., interruptores, baterías o piezas de vidrio.
Se anulará la garantía si el producto se daña o no se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas las indicaciones especificadas en las instrucciones de uso. Debe evitarse cualquier uso y manejo que esté desaconsejado o frente al que se advierta en las instrucciones de uso.
El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indebida e incorrecta, uso de la fuerza y apertura del aparato por personas ajenas a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.
Proceso de reclamación conforme a la garantía
Para garantizar una tramitación rápida de su reclamación, le rogamos que observe las siguientes indicaciones:
■ Mantenga siempre a mano el comprobante de caja y el número de artículo (IAN) 383705_2110 como justificante de compra.
■ Podrá ver el número de artículo en la placa de características del producto, grabado en el producto, en la portada de las instrucciones de uso (parte inferior izquierda) o en el adhesivo de la parte trasera o inferior del producto.
Si se producen errores de funcionamiento u otros defectos, póngase primero en contacto con el departamento de asistencia técnica especificado a continuación por teléfono o por correo electrónico.
■ Podrá enviar el producto calificado como defectuoso junto con el justificante de compra (comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya producido de forma gratuita a la dirección de correo proporcionada.
Con este código QR, accederá directamente a la página del Servicio Lidl (www.lidl-service.com) y podrá abrir las instrucciones de uso mediante la introducción del número de artículo (IAN) 383705_2110.
Asistencia técnica
ServicioEspaña
Tel.: 900 984 989 E-Mail: kompernass@lidl.es
IAN 383705_2110
Importador
Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especificado.
