MANUAL DE USUARIO ELPMB60 EPSON

©SEIKO EPSON CORPORATION 2019. All rights reserved.Guía de instalaciónUtilizar el producto de forma segura

Instrucciones de seguridad En esta guía se explica cómo instalar el proyector en el techo, en una pared o en el suelo mediante el Soporte para fijación en techo/pedestal para el suelo ELPMB60 suministrado. Asegúrese de leer esta guía atentamente para utilizar los soportes de instalación y el proyector de forma segura. Un manejo incorrecto sin seguir las instrucciones de esta guía podría dañar este producto o causar daños personales o materiales. Guarde a mano esta guía de instalación para futuras consultas. Para obtener información sobre cómo controlar el proyector, lea el Manual de usuario y las Instrucciones de seguridad que se suministran con el proyector y siga las instrucciones de estos documentos. Tipo de instalación Este producto se puede instalar en el techo, en una pared o en el suelo. Indicaciones de seguridad La documentación y este producto utilizan símbolos gráficos para mostrar cómo utilizar este de forma segura y correcta para evitar lesiones a los clientes y a otras personas, así como daños materiales. A continuación se muestran las indicaciones y su significado. Asegúrese de comprenderlas correctamente antes de leer el manual. Explicación de los símbolos Adverten- cia Este símbolo hace referencia a información que, si se ignora, podría causar daños personales e incluso la muerte debido a un manejo incorrecto. Precaución Este símbolo hace referencia a información que, si se ignora, podría causar daños personales y materiales debido a un manejo incorrecto. Indicaciones sobre la información general Explicación de los símbolos Este símbolo indica una acción que no se debe realizar Este símbolo indica una acción que sí se debe realizar

Este símbolo indica información relacionada o útilUtilizar el producto de forma segura

Precauciones a la hora de instalar el proyector Advertencia La instalación del proyector solamente debe ser realizada por un profesional con las ha- bilidades y conocimientos necesarios. Si el trabajo de instalación no se lleva a cabo correctamente, el soporte o el proyector podrían caerse o volcarse y causar lesiones o accidentes. Siga las instrucciones de esta guía cuando realice el trabajo de instalación. Si no se siguen las instrucciones, el soporte o el proyector podrían caerse o volcarse y causar lesiones o accidentes. Verifique que la estructura y el material de la ubicación de instalación sean lo suficiente- mente fuertes antes de la instalación, y use el método de instalación óptimo. Si el trabajo no se lleva a cabo correctamente, el soporte o el proyector podrían caerse o volcarse y causar lesiones o accidentes. La instalación en el techo o la pared debe ser realizada por al menos dos personas. Asi- mismo, asegúrese de mantener una posición de equilibrio segura y estable de forma que no deje caer el soporte o el proyector. Cuando realice la instalación en un lugar alto, como un techo, una pared o en un estante, asegúrese de acoplar el cable de seguridad suministrado al soporte y al proyector para evitar que este se caiga. No acople nada a este soporte, excepto los proyectores EPSON que sea compatibles con este producto. Si acopla un proyector que no sea compatible con este producto, el soporte podría caerse, volcarse o dañarse y causar la muerte o lesiones graves. Consulte el catálogo de proyectores que sean compatibles con este producto. Cuando realice la instalación, asegúrese de instalar un disyuntor de circuito (con una co- rriente nominal de 10 A como máximo) en una ubicación asequible. Si se produce algún problema durante la instalación, desconecte el cableado interno inmediata- mente. Tenga en cuenta lo siguiente cuando manipule el cable de alimentación. De lo contrario, se puede producir un incendio o descargas eléctricas.

No manipule el enchufe con las manos mojadas

No utilice un cable de alimentación dañado o modificado

No aplique fuerza excesiva al cable de alimentación

No atrape el cable entre partes del soporte y otros objetos durante la instalación No enrolle los cables alrededor del proyector o del soporte. Cuando conecte los cables, llévelos por donde eviten los tornillos y pernos. Si los cables entran en contacto con los tornillos o pernos, se podría provocar un incendio o des- cargas eléctricas. Asegúrese de apretar los tornillos o los pernos completamente cuando realice la instala- ción. Si no están completamente apretados, el soporte o el proyector podrían caerse o volcarse y causar lesiones o accidentes.Utilizar el producto de forma segura

Advertencia No afloje ni retire los tornillos por ningún motivo mientras instala o retira este producto. Cuando fije el soporte, no utilice adhesivos para evitar que los tornillos se aflojen, ni tam- poco lubricantes, aceites, etc. Si utiliza adhesivos para evitar que los tornillos se aflojen o emplea productos como lubricantes o aceites, el soporte o la carcasa del proyector puede agrietarse y caerse o volcarse, lo que puede provocar lesiones o un accidente. No se cuelgue del soporte o el proyector y no coloque objetos pesados en ellos. De lo contrario, el soporte o el proyector puede caerse o volcarse, lo que puede provocar lesiones o, incluso, la muerte. No aplique una fuerza excesiva al proyector o al soporte cuando realice la instalación. De lo contrario, el soporte o el proyector puede dañarse, lo que puede provocar lesiones o, incluso, la muerte. No realice la instalación en las siguientes situaciones. Póngase en contacto con su pro- veedor local o con el centro de atención al cliente de Epson.

Si el producto se ha caído o dañado antes de la instalación o durante esta

Si el soporte presenta un estado anómalo o está dañado Advertencias y precauciones en las ubicaciones de instalación Advertencia Compruebe la estructura y el material de la superficie en la que se va a instalar el soporte y utilice el método de instalación óptimo. Asegúrese de que la superficie en la que se va a instalar el soporte es lo suficientemente fuerte. No instale el soporte o el proyector en una ubicación inestable donde puedan darse vi- braciones o impactos. La superficie en la que el soporte está acoplado puede estar dañada. Asimismo, el soporte o el proyector puede caerse o volcarse y provocar una lesión o un accidente. No realice la instalación en una ubicación que no sea lo suficientemente fuerte como para soportar la carga o que esté inclinada. La ubicación de instalación debe ser lo suficientemente fuerte como para soportar el proyector y este producto. Verifique el peso del proyector y de este producto antes de la instalación, realice cálculos del peso permitido, etc. y luego instálelos de manera segura. No instale o utilice el proyector en ubicaciones donde pueda quedar expuesto a la lluvia o el agua, como en exteriores, en baños o duchas. De lo contrario, se puede producir un incendio o descargas eléctricas. No utilice el proyector en una ubicación en la que haya combustible o gas explosivo. Si el interior del proyector alcanza una temperatura muy elevada, podría prenderse y causar un incendio. No tape el conducto de entrada de aire del proyector ni las salidas de evacuación de aire. Si cualquiera de los conductos de ventilación se tapa, la temperatura interna del proyector podría aumentar y provocar un incendio.Utilizar el producto de forma segura

Precaución No instale el proyector en una ubicación fuera del intervalo de temperatura de funciona- miento del proyector. El proyector podría dañarse en tal situación. Instálelo lejos de salidas de aire tales, como pueden ser aires acondicionados. Si el aire procedente de un aparato de aire acondicionado, por ejemplo, fluye directamente sobre el proyector, la temperatura aumenta y es posible que el proyector no funcione correctamente. Instálelo alejado de luces fluorescentes. Algunos fluorescentes pueden interferir con el mando a distancia del proyector. Instálelo en una ubicación donde la luz intensa, como la luz fluorescente y la luz solar directa, no incida en el receptor remoto. Si en el receptor de remoto inciden rayos de luz intensos, las operaciones del mando a distancia puede que no se realicen correctamente. Asegúrese de instalar el proyector en una ubicación donde no haya polvo y humedad excesivos para evitar que la lente y los componentes ópticos se ensucien. No instale el proyector en un lugar sujeto a altos niveles de polvo o humedad, o en un lugar sujeto a humo o vapor. De lo contrario, se puede producir un incendio o descargas eléctricas. La carcasa del proyector también podría deteriorarse y dañarse provocando la caída de dicho proyector del soporte. Ejemplos de entornos que podrían causar que el proyector se caiga debido al deterioro de la carcasa:

Ubicaciones sujetas a humo excesivo o partículas de aceite en suspensión, como fábricas o cocinas

Ubicaciones que contienen disolventes volátiles o productos químicos, como fábricas o laboratorios

Lugares donde el proyector podría estar sujeto a detergentes o productos químicos, como fábricas o cocinas

Lugares donde suelen utilizarse aceites aromáticos, como las salas de relajación

Cerca de dispositivos que producen humo excesivo, partículas de aceite en suspensión o espuma en los eventos Precauciones a la hora de manipular el producto después de la instalación Advertencia Nunca afloje los tornillos o los pernos después de la instalación. Asegúrese de comprobar con cierta frecuencia si hay tornillos o pernos sueltos y, si los hay, aprié- telos completamente. Si no están completamente apretados, el soporte o el proyector podrían caerse o volcarse y causar lesiones o accidentes. No aplique una fuerza excesiva al soporte ni se cuelgue del mismo. Nunca desarme o remodele este producto, excepto como se indica en esta guía. No utilice un paño húmedo o disolventes como alcohol, bencina o disolvente para limpiar el producto. Podría entrar agua en el proyector o la carcasa podría deteriorarse y agrietarse, lo que podría provocar una descarga eléctrica.Contenido

• Utilizar el producto de forma segura Instrucciones de seguridad p. 1
• Tipo de instalación p. 1
• Indicaciones de seguridad p. 1
• Indicaciones sobre la información general p. 1
• Precauciones a la hora de instalar el proyector p. 2
• Advertencias y precauciones en las ubicaciones de instalación p. 3
• Precauciones a la hora de manipular el producto después de la instalación p. 4
• Preparar el proyector Contenidos del paquete p. 6
• Procedimiento de instalación Acoplar el soporte al proyector p. 8
• Colocar la placa del proyector p. 8
• Acoplar la unidad del brazo p. 9
• Instalar el cable de seguridad p. 11
• Acoplar el proyector a la ubicación de instalación p. 12
• Determinar la posición de instalación p. 12
• Posiciones y dimensiones de los orificios de instalación p. 12
• Cuando la ubicación de montaje es hormigón p. 12
• Cuando la ubicación de montaje sea de madera p. 13
• Acoplar la placa del soporte para fijación en techo/pedestal para el suelo p. 13
• Acoplar la unidad del brazo al soporte para fijación en techo/pedestal para el suelo p. 15
• Conectar los cables p. 16
• Acoplar la tapa del soporte Ajustar la orientación del proyector p. 17

Apéndice Especificación ....................... 22 Apariencia............................ 22Preparar el proyector

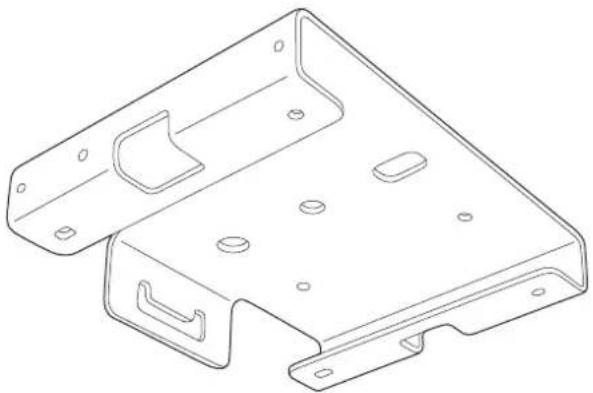

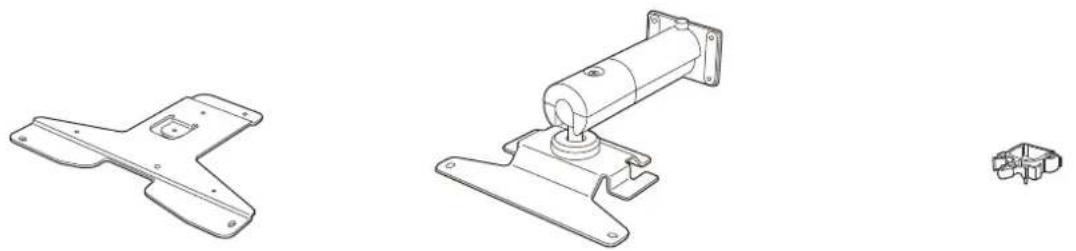

Contenidos del paquete Compruebe que tiene todos los accesorios antes de iniciar el trabajo. Placa del proyector Unidad del brazo Abrazadera para cables Paca A del soporte para fijación en techo/pedestal para el suelo Paca B del soporte para fijación en techo/pedestal para el suelo Cubierta de soporte A Cubierta de soporte B Conjunto de cable de seguridad (cable de seguridad (500 mm) y Manual de usuario) Llave Allen (punto de bola M4) Llave Allen (M6) Forma Nombre Cantidad Uso Tornillo de cabeza embutida hexago- nal M4 x 14 mm (con arandela): negro 4 Permite fijar la placa B del soporte para fijación en techo/pedestal para el suelo. 4Permite fijar la unidad del brazo al soporte para fijación en techo/pedestal para el suelo.Preparar el proyector

Forma Nombre Cantidad Uso Tornillo de cabeza embutida hexago- nal M4 x 10 mm (con arandela): plata 4 Permite fijar la placa del proyector a este. 3 Permite fijar la unidad del brazo a la placa del proyector. 6 Permite fijar la tapa del soporte.Procedimiento de instalación

Acoplar el soporte al proyector Fije la placa del proyector y la unidad del brazo a la base del proyector. Precaución Asegúrese de utilizar los tornillos suministrados cuando coloque el soporte en el proyector. Colocar la placa del proyector Es posible que no necesite colocar la placa del proyector según el modelo que esté utilizando. Vaya al procedimiento de instalación de la unidad del brazo. Placa de proyector necesaria Placa de proyector innecesaria

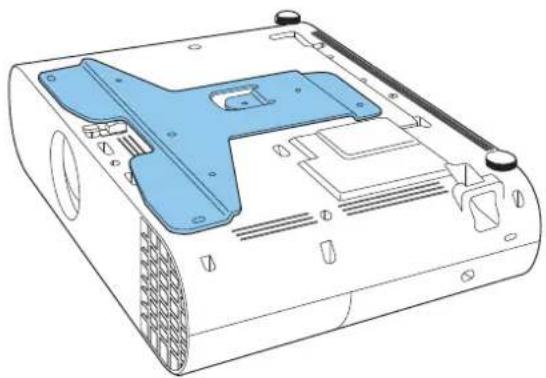

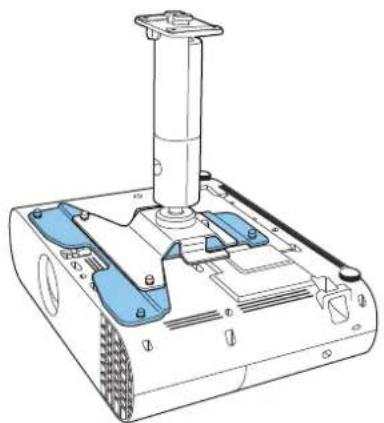

Coloque la placa del proyector en la base de este. Alinee los orificios de los tornillos del puntos de anclaje del soporte del proyector con los orificios de los tornillos de la placa del proyector.Procedimiento de instalación

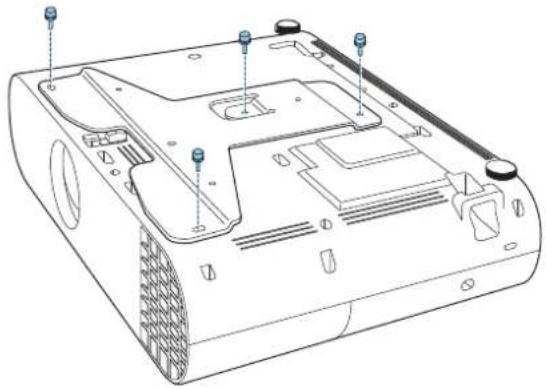

Fije la placa del proyector mediante los tornillos M4 x 10 mm suministrados (x4). Acoplar la unidad del brazo

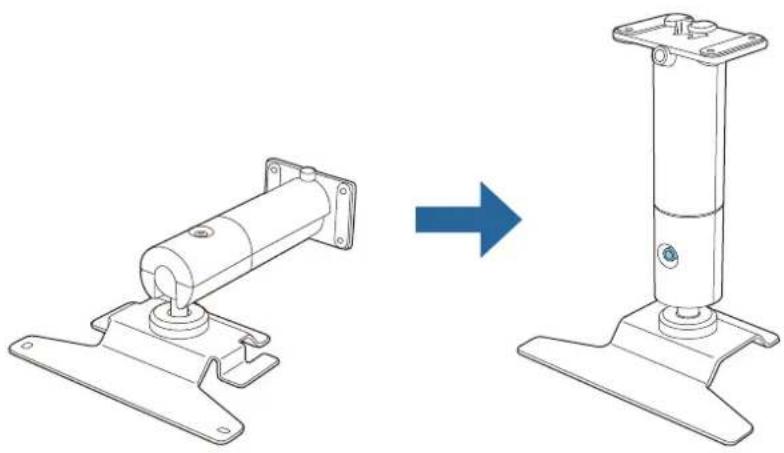

Enderece la unidad del brazo y apriete los tornillos.Procedimiento de instalación

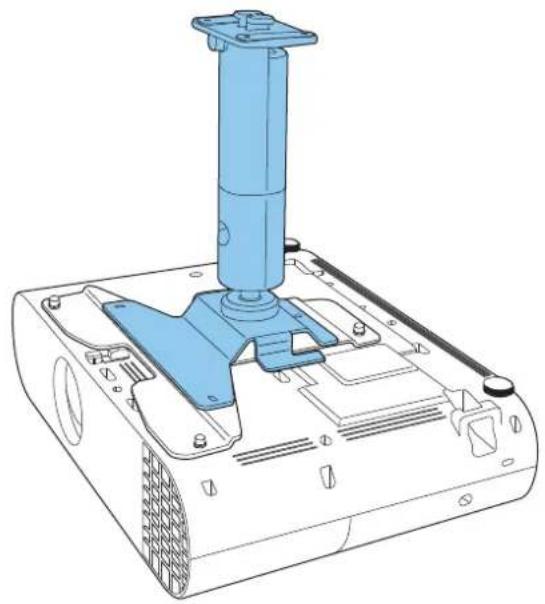

Coloque la unidad del brazo en el proyector. Alinee los orificios de los tornillos en la placa del proyector o los orificios de los tornillos en el proyector con los orificios de los tornillos en la unidad del brazo. Con placa del proyector Sin placa del proyector

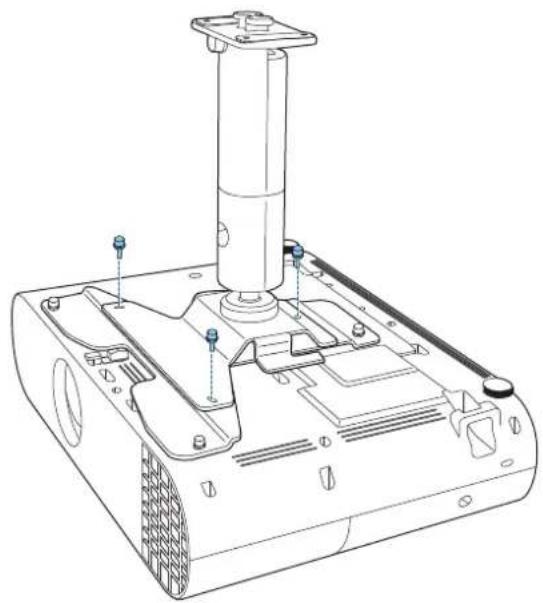

Fije la unidad del brazo al proyector mediante los tornillos M4 x 10 mm suministrados (x3). Con placa del proyector Sin placa del proyectorProcedimiento de instalación

Instalar el cable de seguridad Al instalar el proyector en un lugar alto, como un techo, una pared o en un estante, después de colocar la unidad de brazo, instale el cable de seguridad suministrado para evitar que el proyector se caiga. Para obtener más información sobre el procedimiento de instalación, consulte el Manual de usuario suministrado con el conjunto del cable de seguridad.Procedimiento de instalación

Acoplar el proyector a la ubicación de instalación Determinar la posición de instalación Compruebe la posición donde desea proyectar la imagen y determine la posición de instalación del Soporte para fijación en techo/pedestal para el suelo. Asegúrese de tener en cuenta la estructura (fortaleza, etc.) de la ubicación de instalación donde desea instalar el Soporte para fijación en techo/pedestal para el suelo. Posiciones y dimensiones de los orificios de instalación Orificio de instalación del tornillo de anclaje (M10) Orificio de instalación del tornillo para madera (diámetro nominal de 5,1) Cuando la ubicación de montaje es hormigón Use dos pernos de anclaje para fijar el soporte a una superficie de hormigón. Asegúrate de adquirir los pernos de anclaje en tiendas especializadas. Advertencia

Compruebe con antelación si el hormigón para el área de instalación puede soportar la masa combinada de este producto y el proyector, así como cualquier movimiento de lado a lado que pueda ocurrir debido a terremotos, etc. Si el hormigón es frágil o se ha deteriorado con el paso del tiempo, asegúrese de reforzarlo con barras, etc.

Los anclajes deben instalarse de acuerdo con las normas y los métodos especificados por los fabricantes del material para garantizar que no se rompen, aflojan o se desalinean.

Asegúrese de apretar todos los tornillos durante la instalación o después de completar los ajustes de ángulo. Después de apretar los tornillos, apriételos más para asegurarse de que no haya tornillos sueltos.

Tenga en cuenta que no podemos asumir la responsabilidad por ningún accidente que ocurra si este producto se cae debido a una fuerza insuficiente, etc. en el área de instalación.Procedimiento de instalación

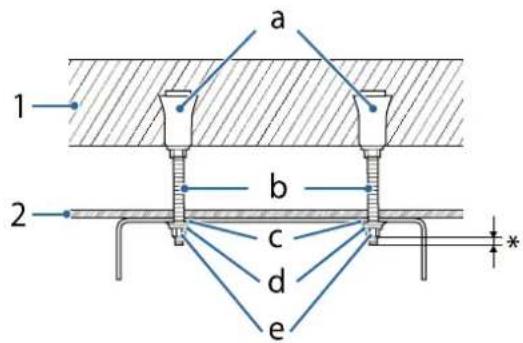

1: Hormigón 2: Superficie del techo a: Taco roscado hembra b: Cáncamo c: Arandela plana d: Arandela elástica e: Tuerca hexagonal *: Al menos 3 roscas del tornillo deben quedar visibles. Sin embargo, no se extienda más de 9 mm ya que esto tocará el soporte. Cuando la ubicación de montaje sea de madera Advertencia Al realice la instalación con tornillos para madera, asegúrese de que la base tenga un grosor de al menos 20 mm. Acoplar la placa del soporte para fijación en techo/pedestal para el suelo

Taladrar los orificios de montaje en el lugar de la instalación.

Acople la placa A del soporte para fijación en techo/pedestal para el suelo al techo. Asegúrese de adquirir los elementos necesarios que se van a utilizar para la instalación. Podrá hacerlo en cualquier tienda especializada.Procedimiento de instalación

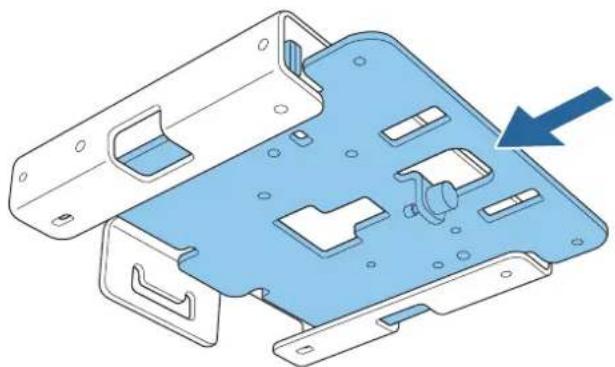

Inserte la placa B del soporte para fijación en techo/pedestal para el suelo en la placa A.

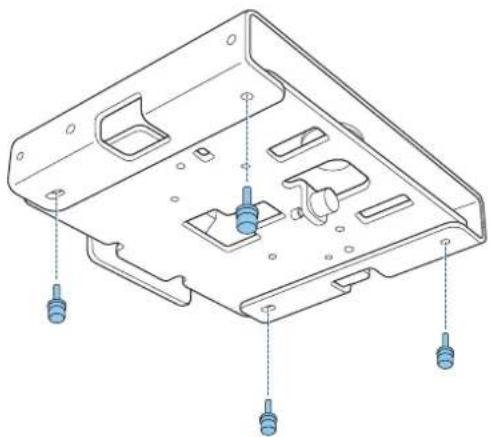

Apriete los tornillos M4 x 14 mm suministrados (x4) con la llave Allen (punta de bola M4) y fije la placa B del soporte para fijación en techo/pedestal para el suelo.Procedimiento de instalación

Acoplar la unidad del brazo al soporte para fijación en techo/pedestal para el suelo

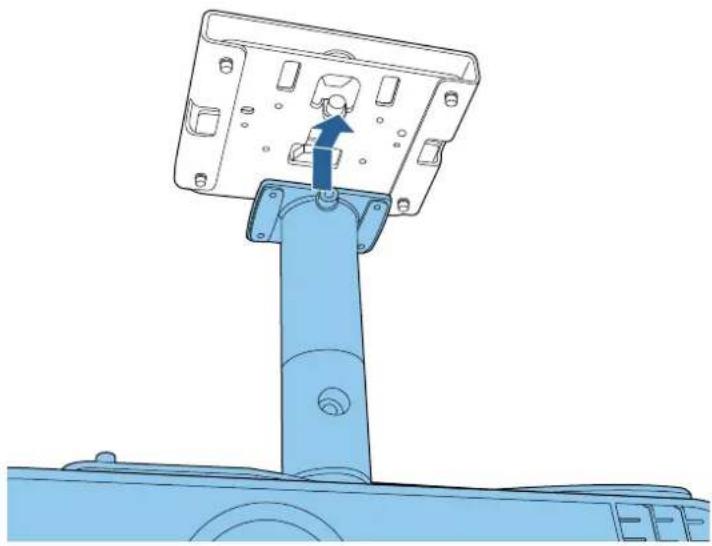

Inserte la unidad del brazo en el espacio provisto en la placa del soporte para fijación en techo/pedestal para el suelo. Deslícela hacia delante y alinee los orificios de los tornillos de la placa B del soporte para fijación en techo/pedestal para el suelo con los orificios de los tornillos de la unidad del brazo.

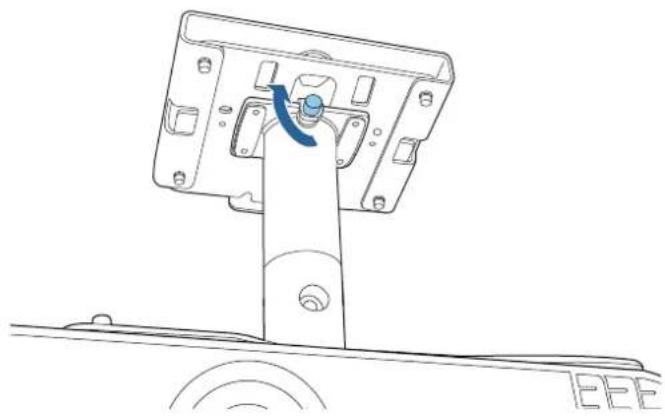

Apriete los tornillos de la placa B del soporte para fijación en techo/pedestal para el suelo para asegurar temporalmente la unidad del brazo.

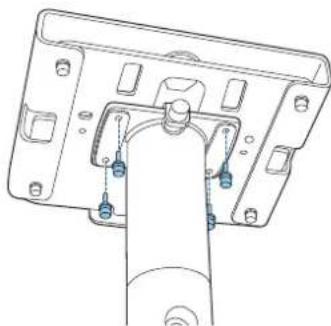

Apriete los tornillos M4 x 14 mm suministrados (x4) con una llave Allen (punta de bola M4) para asegurar la unidad del brazo.Procedimiento de instalación

Conectar los cables Conecte los cables necesarios a los puertos de conexión del proyector. Consulte el Manual de usuario del proyector para obtener información sobre los puertos de conexión.Procedimiento de instalación

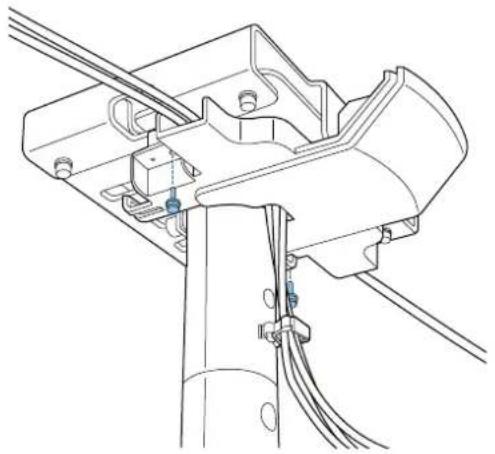

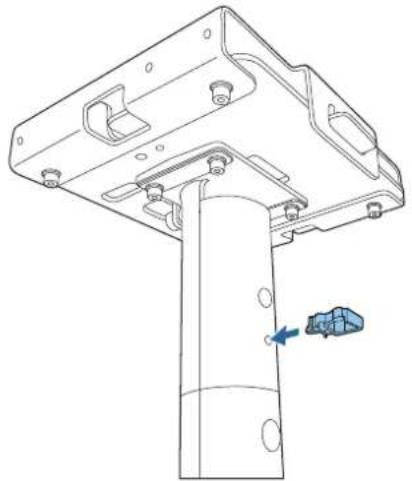

Acople la abrazadera para cables a la unidad del brazo. Inserte la abrazadera para cables para que pase por los orificios de la unidad del brazo.

Acople la cubierta del soporte A al soporte para fijación en techo/pedestal para el suelo.

Pase los cables por las trayectorias de cableado o las abrazaderas para cables si es necesario. Si los cables son gruesos o si hay muchos cables, conéctelos directamente sin pasarlos por la trayectoria de cableado o las abrazaderas para cables.Procedimiento de instalación

Fije la tapa del soporte A mediante los tornillos M4 x 10 mm suministrados (x2). Precaución Asegúrese de que los cables no queden atrapados por la cubierta del soporte. Si aprieta los tornillos mientras los cables están atrapados entre la cubierta y el soporte, los cables pueden estar desconectados.

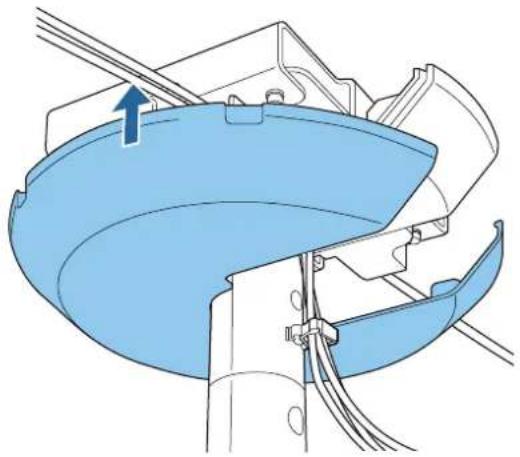

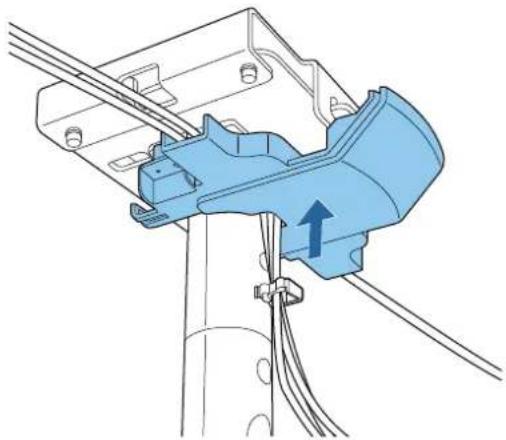

Coloque la cubierta de montaje B. Engánchela sobre la cubierta de montaje A y asegúrela temporalmente.Procedimiento de instalación

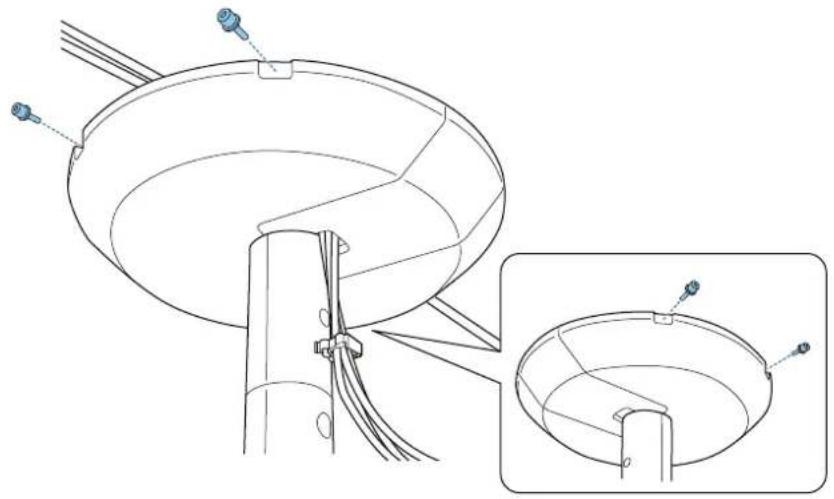

Fije la cubierta del soporte B mediante los tornillos M4 x 10 mm suministrados (x4). Alinee los orificios de los tornillos mientras sostiene la cubierta del soporte B desde abajo.Procedimiento de instalación

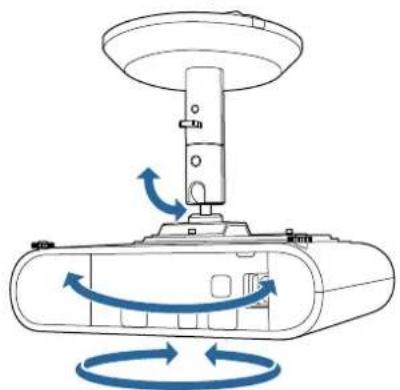

Ajustar la orientación del proyector Puede usar la articulación esférica de la sección de soporte del proyector para ajustar la orientación y el ángulo del dicho proyector. El intervalo de ángulos disponibles varía según el modelo que esté usando. Para obtener más detalles, consulte el Manual de usuario suministrado con el proyector.

Presione el botón de alimentación del proyector o del mando a distancia. El proyector se enciende. Precaución Antes de encender el proyector, asegúrese de que el soporte esté firmemente sujeto.

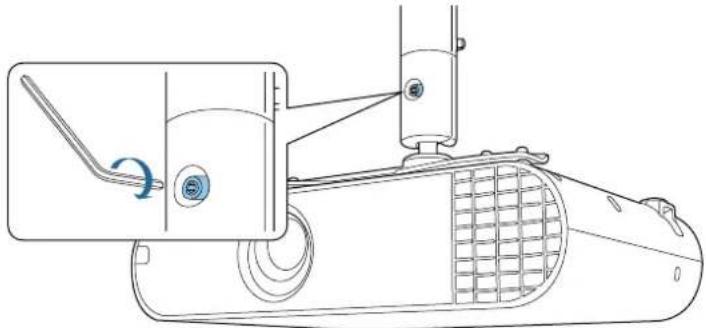

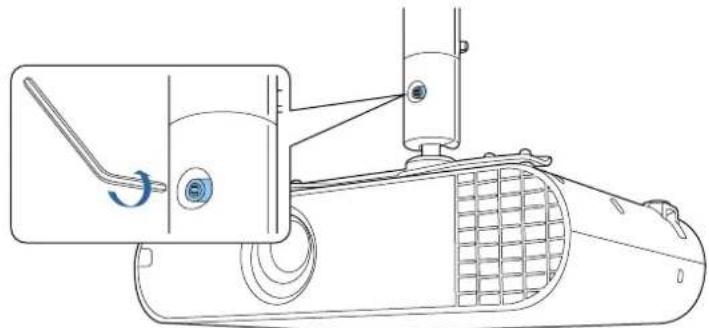

Afloje el tornillo de la articulación esférica de la unidad con una llave Allen (M6).

Ajuste la orientación del proyector. Asegúrese de sostener el proyector desde abajo mientras ajusta la orientación.Procedimiento de instalación

Cuando haya terminado de realizar los ajustes, apriete de forma segura el tornillo de la sección de la articulación esférica con una llave Allen (M6).

Después de realizar los ajustes, asegúrese de apretar completamente los tornillos de la articulación esférica. Si no se aprietan completamente, el ángulo del proyector cambiará, lo que modificará la posición de la imagen.

Después de ajustar la orientación del proyector, ajuste el tamaño y el enfoque de la imagen proyectada. Para obtener más detalles, consulte el Manual de usuario suministrado con el proyector.Apéndice

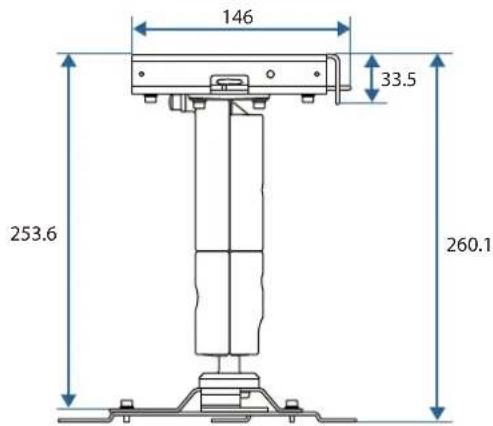

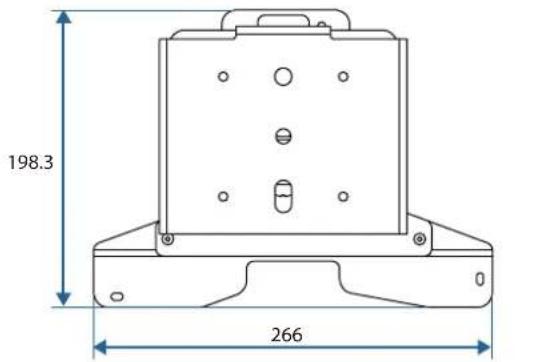

Especificación Elemento Especificación Masa (placa del proyector, unidad del brazo, placa A/B del soporte para fijación en techo/pedestal para el suelo, cubierta del soporte A/B) Aprox. 2,7 kg Capacidad máxima de carga Aprox. 10,0 kg Apariencia [Unidad: mm] Sin la tapa del soporte

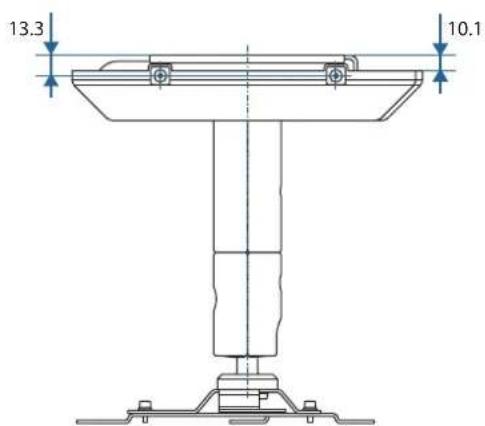

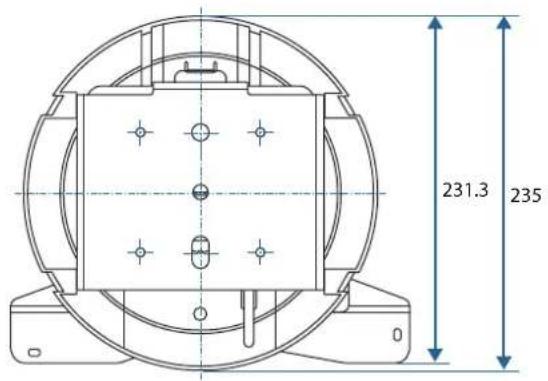

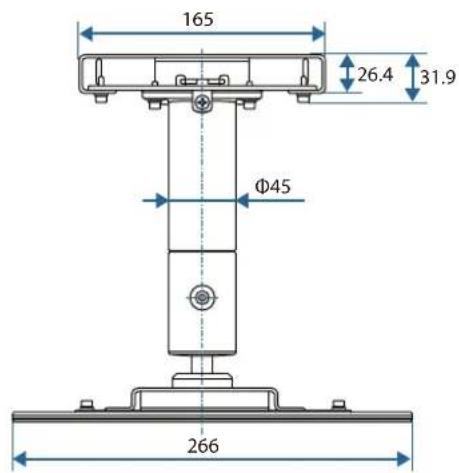

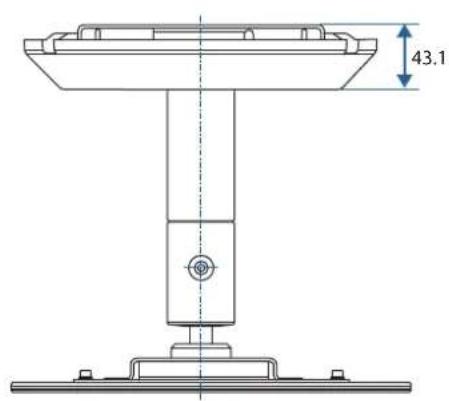

Con la tapa del soporte acoplada
