MANUALE UTENTE ELPMB60 EPSON

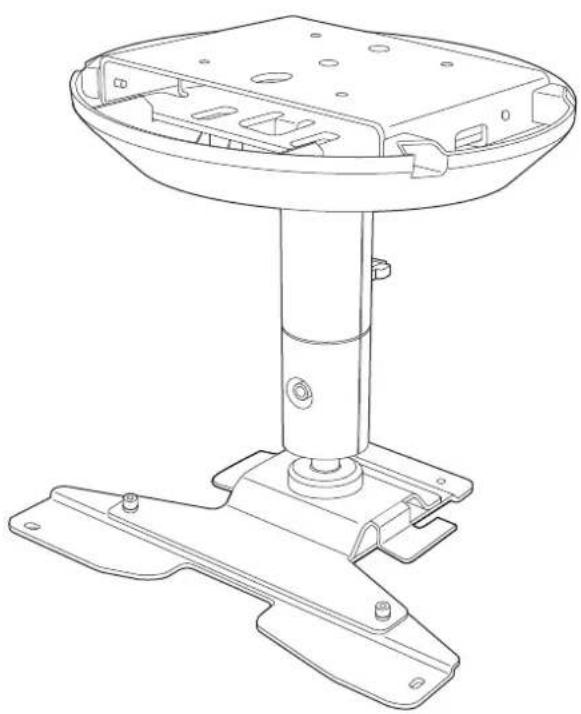

©SEIKO EPSON CORPORATION 2019. All rights reserved.Guida di installazioneUso sicuro del prodotto

Istruzioni sulla sicurezza La presente guida spiega come installare il proiettore a soffitto, a parete o sul pavimento tramite il supporto a soffitto/piedistallo ELPMB60. Leggere la presente guida con attenzione per utilizzare in sicurezza i supporti di installazione e il proiettore. Una manipolazione scorretta, che ignora le istruzioni della presente guida, può danneggiare il prodotto e provocare infortuni o danni materiali. Tenere la presente guida di installazione a portata di mano per consultazioni future. Leggere il Manuale dell'utente e le Istruzioni sulla sicurezza del proiettore e seguire quanto prescritto da questi documenti per conoscere come maneggiare il proiettore. Tipo di installazione Questo prodotto può essere installato a soffitto, a parete o sul pavimento. Indicazioni sulla sicurezza La documentazione e il prodotto impiegano simboli grafici per mostrare come utilizzare il prodotto correttamente e in sicurezza per evitare lesioni a clienti e persone e danni alla proprietà. Le indicazioni e il relativo significato sono riportati di seguito. Assicurarsi di comprendere in modo appropriato tali indicazioni prima di leggere la guida. Simbolo Descrizione Avvertenza Questo simbolo segnala informazioni che, se ignorate, possono causare infortuni o il decesso in caso di manipolazione scorretta. Attenzione Questo simbolo segnala informazioni che, se ignorate, possono causare infortuni o danni fisici in caso di manipolazione scorretta. Indicazioni sulle informazioni generali Simboli Descrizione Simbolo che indica un’azione da non eseguire Simbolo che indica un’azione da eseguire

Simbolo che segnala informazioni utili o integrativeUso sicuro del prodotto

Precauzioni per l'installazione del proiettore Avvertenza L'installazione del proiettore deve essere eseguita esclusivamente da un professionista con l'abilità e le conoscenze necessarie. Se i lavori di installazione non vengono eseguiti correttamente, il supporto o il proiettore potreb- bero cadere o ribaltarsi provocando lesioni o incidenti. Per installare il prodotto, seguire le istruzioni della presente guida. Se non vengono seguite le istruzioni, il supporto o il proiettore potrebbero cadere o ribaltarsi provocando lesioni o incidenti. Prima dell'installazione, controllare che la struttura e il materiale della posizione di instal- lazione siano abbastanza robusti e utilizzare la modalità di installazione migliore. Se i lavori non vengono eseguiti correttamente, il supporto o il proiettore potrebbero cadere o ribaltarsi provocando lesioni o incidenti. L'installazione a soffitto o a parete deve essere eseguita da almeno due persone. Inoltre, accertarsi di utilizzare un punto d'appoggio sicuro e stabile in modo da non far cadere il supporto o il proiettore. Quando si esegue l'installazione in una posizione elevata come il soffitto, una parete o una mensola, accertarsi di fissare il cavo di sicurezza fornito al supporto e al proiettore per evitare che il proiettore cada. Non fissare nulla al supporto ad eccezione del proiettore EPSON compatibile con questo prodotto. Se si fissa un proiettore non compatibile con il prodotto, il supporto potrebbe cadere, ribaltarsi o danneggiarsi provocando decesso o gravi infortuni. Controllare il catalogo per i proiettori compatibili con questo prodotto. Durante l'installazione, accertarsi di installare un interruttore di circuito (con una corrente nominale di massimo 10 A) in una posizione raggiungibile. Se si verificano problemi durante l'installazione, togliere immediatamente l'alimentazione. Tenere presente quanto segue quando si maneggia il cavo di alimentazione. In caso con- trario, potrebbero verificarsi incendi o scosse elettriche.

Non maneggiare la spina con le mani bagnate

Non utilizzare un cavo di alimentazione danneggiato o modificato

Non applicare una forza eccessiva al cavo di alimentazione

Fare in modo che il cavo non rimanga intrappolato tra le parti del supporto o altri oggetti durante l'installazione Non avvolgere cavi attorno al proiettore o al supporto. Quando si effettua il cablaggio e operazioni simili, instradare i cavi in modo da evitare viti e bulloni. Se i cavi entrano in contatto con viti o bulloni, potrebbero verificarsi incendi o scosse elettriche. Durante l'installazione stringere completamente le viti o i bulloni. Se non vengono stretti completamente, il supporto o il proiettore potrebbero cadere o ribaltarsi provocando lesioni o incidenti. Durante l'installazione o la rimozione del prodotto, non allentare o rimuovere le viti per nessun motivo.Uso sicuro del prodotto

Avvertenza Quando si fissa il supporto, non utilizzare sostanze adesive per evitare che le viti si allentino e non utilizzare lubrificanti, oli e sostanze simili. Se si utilizzano sostanze adesive per evitare che le viti si allentino, o se si utilizzano lubrificanti o oli, la copertura di supporto o il proiettore potrebbe creparsi, cadere o ribaltarsi provocando lesioni o incidenti. Non appendersi al supporto o al proiettore e non posizionarvi al di sopra oggetti pesanti. In caso contrario, il supporto o il proiettore potrebbero cadere o ribaltarsi e provocare lesioni o il decesso. Durante l'installazione, non applicare forza eccessiva al proiettore o al supporto. In caso contrario, il supporto o il proiettore potrebbero danneggiarsi e provocare lesioni o il decesso. Non eseguire l'installazione nelle seguenti situazioni. Rivolgersi al proprio rivenditore lo- cale o al call center di assistenza Epson.

Se il prodotto cade o si danneggia prima o durante l'installazione

Se il supporto risulta anomalo o danneggiato Avvertenze e precauzioni inerenti all'ubicazione dell'installazione Avvertenza Controllare la struttura e il materiale della superficie su cui sarà installato il supporto e utilizzare il metodo di installazione migliore. Accertarsi che la superficie su cui sarà installato il supporto sia sufficientemente robusta. Non installare il supporto o il proiettore in una posizione instabile dove potrebbero essere soggetti a vibrazioni o urti. La superficie su cui è fissato il supporto potrebbe danneggiarsi. Inoltre, il supporto o il proiettore potrebbero cadere o ribaltarsi e provocare lesioni o incidenti. Eseguire l'installazione in una posizione che sia abbastanza robusta da sopportare il carico e che non sia obliqua. La posizione di installazione deve essere sufficientemente robusta da sostenere il proiettore e questo prodotto. Verificare il peso del proiettore e di questo prodotto prima dell'installazione, eseguire i calcoli del peso consentito e quindi installarli in sicurezza. Non installare o utilizzare il proiettore in luoghi esposti a intemperie o umidità, come esterni, bagni o docce. In caso contrario, potrebbero verificarsi incendi o scosse elettriche. Non utilizzare il proiettore in un luogo soggetto a gas combustibile o esplosivo. Se l'interno del proiettore si surriscalda, potrebbe prendere fuoco e provocare incendi. Non coprire la presa o lo sfiatatoio d'aria del proiettore. Se la presa o lo sfiatatoio vengono coperti, la temperatura interna del proiettore potrebbe aumen- tare e causare un incendio.Uso sicuro del prodotto

Attenzione Non installare il proiettore in un luogo con temperature oltre quelle operative del proiet- tore. Ambienti simili potrebbero danneggiare il proiettore. Installarlo lontano da prese d'aria come quelle dei condizionatori. Se l'aria di un condizionatore e apparecchiature simili scorre direttamente sul proiettore, la tem- peratura aumenta e il proiettore potrebbe non funzionare correttamente. Installarlo lontano da luci fluorescenti. Alcuni tipi di luci fluorescenti possono interferire con il telecomando del proiettore. Installarlo in un luogo dove luci forti quali luci fluorescenti e la luce solare diretta non illuminino il ricevitore del telecomando. Se il ricevitore del telecomando è illuminato da luci forti, il telecomando potrebbe non funzionare correttamente. Installare il prodotto in luoghi privi di polvere e umidità eccessive per evitare che l'obiettivo o i componenti ottici si sporchino. Non installare il proiettore in posizioni esposte a livelli elevati di polvere o umidità o in una posizione esposta a fumi o vapori. In caso contrario, potrebbero verificarsi incendi o scosse elettriche. Anche la copertura del proiet- tore potrebbe deteriorarsi e danneggiarsi provocandone la caduta dal supporto. Esempi di ambienti che potrebbero provocare la caduta del proiettore per via del dete- rioramento della copertura

Luoghi esposti a fumi o particelle d'olio volatili come fabbriche e cucine

Luoghi contenenti solventi o agenti chimici volatili, quali fabbriche o laboratori

Luoghi dove il proiettore può essere esposto a detergenti o agenti chimici, quali fabbriche o cucine

Luoghi dove sono utilizzati oli aromatici, come sale relax

In prossimità di dispositivi che producono fumi, particelle oleose volativi eccessivi o schiume ad eventi Precauzioni per la manipolazione dopo l'installazione Avvertenza Non allentare mai le viti o i bulloni dopo l'installazione. Controllare regolarmente che non vi siano viti o bulloni allentati e, nel caso, stringerli completa- mente. Se non vengono stretti completamente, il supporto o il proiettore potrebbero cadere o ribaltarsi provocando lesioni o incidenti. Durante l'installazione, non applicare forza eccessiva al supporto o appenderlo. Non smontare o modificare il prodotto ad eccezione di quanto indicato nella presente guida. Durante la pulizia del prodotto, non utilizzare un panno bagnato o solventi quali alcool, benzina o diluenti. Il liquido potrebbe penetrare nel proiettore o la copertura potrebbe deteriorarsi e spaccarsi pro- vocando scosse elettriche.Indice

• Uso sicuro del prodotto Istruzioni sulla sicurezza p. 1
• Tipo di installazione p. 1
• Indicazioni sulla sicurezza p. 1
• Indicazioni sulle informazioni generali p. 1
• Precauzioni per l'installazione del proiettore p. 2
• Avvertenze e precauzioni inerenti all'ubicazione dell'installazione p. 3
• Precauzioni per la manipolazione dopo l'installazione p. 4
• Preparazione del proiettore Contenuto della confezione Procedura di installazione Fissaggio del supporto al proiettore p. 6

• Fissaggio della piastra del proiettore p. 8
• Fissaggio del braccio p. 9
• Installazione del cavo di sicurezza p. 11
• Fissaggio del proiettore al luogo di installazione p. 12
• Determinazione del luogo di installazione p. 12
• Posizione e dimensioni dei fori di installazione Quando il punto di montaggio è in cemento p. 12

Quando il punto di montaggio è in legno

Fissaggio della piastra per supporto a soffitto/ piedistallo ............................13 Fissaggio del braccio alla piastra per supporto a soffitto/piedistallo .....................15 Collegamento dei cavi ................ 16 Fissaggio del coperchio del supporto

Regolazione dell'orientamento del proiettore ........................... 20 Appendice Specifiche tecniche .................. 22 Aspetto .............................. 22Preparazione del proiettore

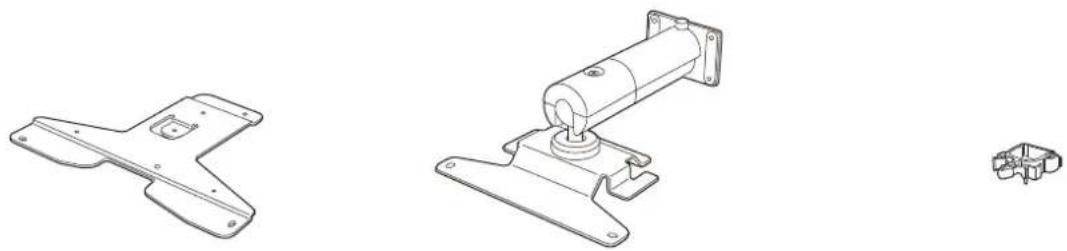

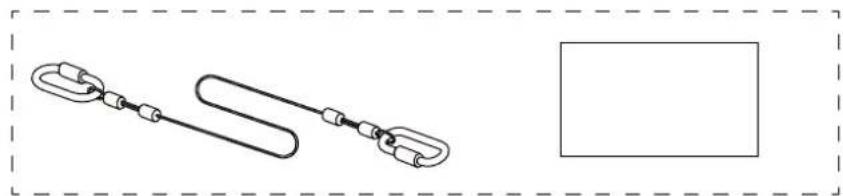

Contenuto della confezione Controllare di disporre di tutti i seguenti accessori prima di iniziare i lavori. Piastra del proiettore Braccio Morsetto per cavi Piastra A per supporto a soffitto/piedistallo Piastra B per supporto a soffitto/piedistallo Copertura supporto A Copertura supporto B Set Cavo di sicurezza set (cavo di sicurezza (500 mm) e Manuale dell'utente) Chiave esagonale (punta arrotondata M4) Chiave esagonale (M6) Forma Nome Quantità Applicazione Vite a testa esagonale incassata M4 x 14 mm (con rondella) 4 Fissa la piastra B per supporto a soffitto/piedi- stallo. 4 Fissa il braccio alla piastra per supporto a sof- fitto/piedistallo.Preparazione del proiettore

Forma Nome Quantità Applicazione Vite a testa esagonale incassata M4 x 10 mm (con rondella): argento 4 Fissa la piastra del proiettore al proiettore. 3 Fissa il braccio alla piastra del proiettore. 6 Fissa il coperchio del supporto.Procedura di installazione

Fissaggio del supporto al proiettore Fissare la piastra del proiettore e il braccio alla base del proiettore. Attenzione Accertarsi di utilizzare le viti fornite quando si fissa il supporto al proiettore. Fissaggio della piastra del proiettore Potrebbe non essere necessario fissare la piastra del proiettore a seconda del modello in uso. Consultare la procedura di installazione del braccio. Piastra del proiettore necessaria Piastra del proiettore non necessaria

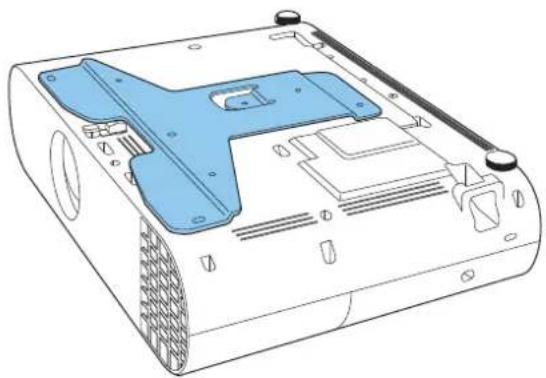

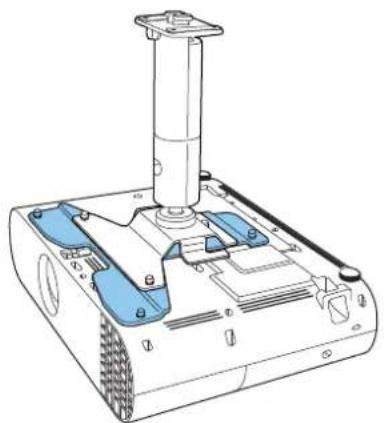

Posizionare la piastra del proiettore sulla base del proiettore. Allineare i fori delle viti ai punti di fissaggio per il montaggio diretto con i fori delle viti sul supporto del proiettore.Procedura di installazione

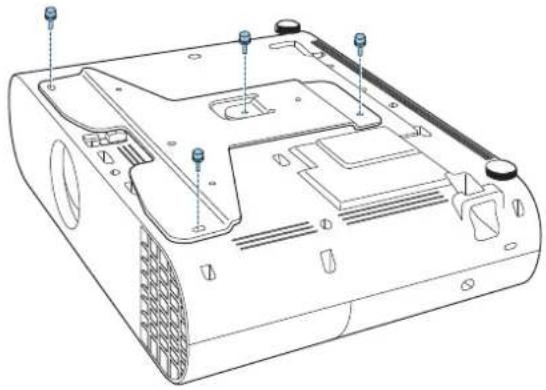

Fissare la piastra del proiettore utilizzando le viti M4 x 10 mm fornite (x4). Fissaggio del braccio

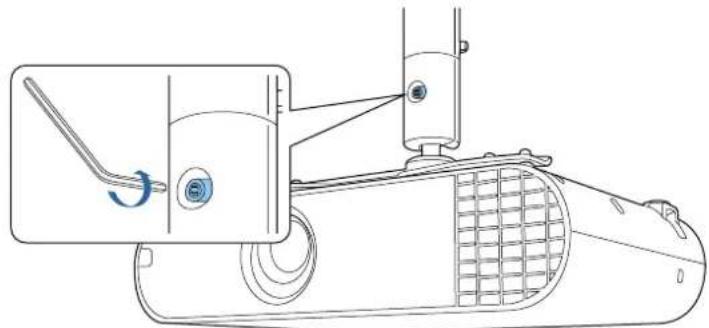

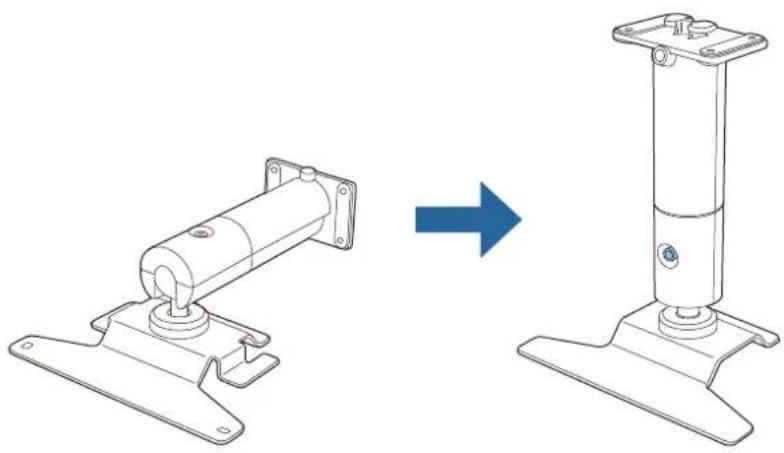

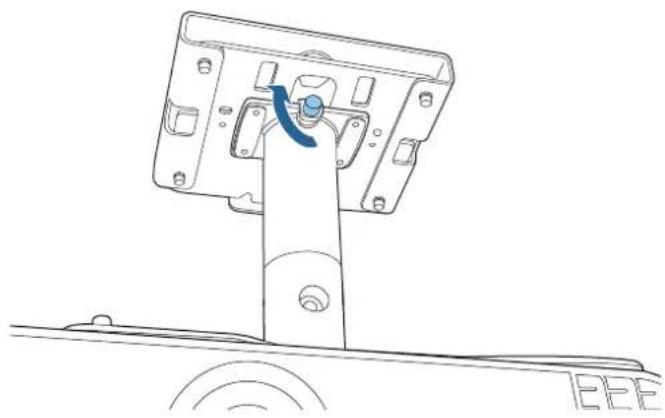

Raddrizzare il braccio e stringere le viti.Procedura di installazione

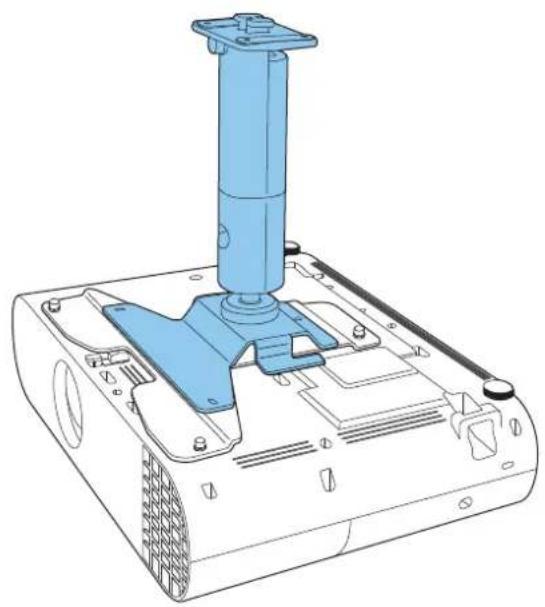

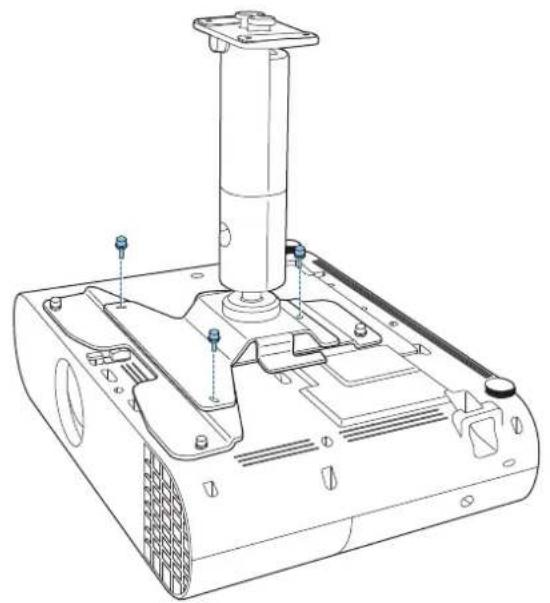

Posizionare il braccio sul proiettore. Allineare i fori delle viti sulla piastra del proiettore o i fori delle viti sul proiettore con i fori delle viti sul braccio. Con piastra del proiettore Senza piastra del proiettore

Fissare il braccio al proiettore utilizzando le viti M4 x 10 mm fornite (x3). Con piastra del proiettore Senza piastra del proiettoreProcedura di installazione

Installazione del cavo di sicurezza Durante l'installazione in luoghi elevanti come soffitti, pareti o mensole, una volta fissato il braccio, installare il cavo di sicurezza fornito per evitare che il proiettore cada. Per i dettagli sulla procedura di installazione, consultare il Manuale dell'utente fornito con il set del cavo di sicurezza.Procedura di installazione

Fissaggio del proiettore al luogo di installazione Determinazione del luogo di installazione Controllare la posizione dove si desidera proiettare l'immagine e determinare la posizione di montaggio per il supporto a soffitto/piedistallo. Accertarsi di tenere in considerazione la struttura (robustezza e altri fattori simili) del luogo di installazione su cui si installerà il supporto a soffitto/piedistallo. Posizione e dimensioni dei fori di installazione Foro di supporto del bullone di ancoraggio (M10) Foro di supporto della vite in legno (diametro nominale 5,1) Quando il punto di montaggio è in cemento Utilizzare due bulloni di ancoraggio per fissare il supporto a una superficie in cemento. Accertarsi di acquistare due bulloni di ancoraggio disponibili in commercio. Avvertenza

Controllare in anticipo che il cemento dell'area di installazione possa sostenere la combinazione del peso di proiettore e prodotto così come spostamenti laterali che possono verificarsi per via di terremoti e così via. Se il cemento è fragile o si è deteriorato nel tempo, rinforzarlo con un'armatura.

Gli ancoraggi devono essere installati in conformità a standard e modalità specificati dai produttori del materiale in modo da garantire che non si rompano, allentino o disallineino.

Accertarsi di stringere saldamente tutte le viti durante l'installazione o dopo il completamento delle regolazioni degli angoli. Una volta strette le viti, stringerle ancora per accertarsi che non siano allentate.

Non ci assumiamo alcuna responsabilità per incidenti che possono verificarsi nel caso in cui cada il prodotto installato in una zona non sufficientemente robusta.Procedura di installazione

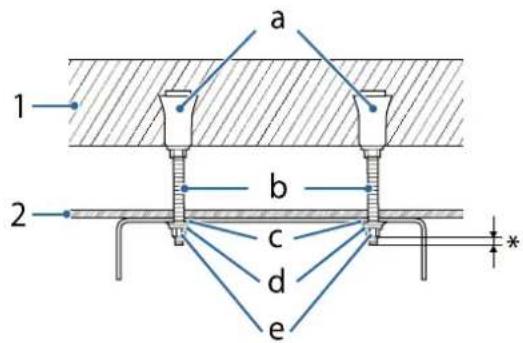

1: Cemento 2: Superficie del soffitto a: Ancoraggio a filettatura femmina b: Vite ad anello c: Rondella piatta d: Rondella di sicurezza e: Dado esagonale *: devono essere visibili almeno 3 colmi della vite. Tuttavia, non allungare più di 9 mm in quanto entrerà in con- tatto con il supporto. Quando il punto di montaggio è in legno Avvertenza Quando si esegue l'installazione con viti per legno, accertarsi che la base sia spessa almeno 20 mm. Fissaggio della piastra per supporto a soffitto/piedistallo

Perforare i fori di montaggio nel luogo di installazione.

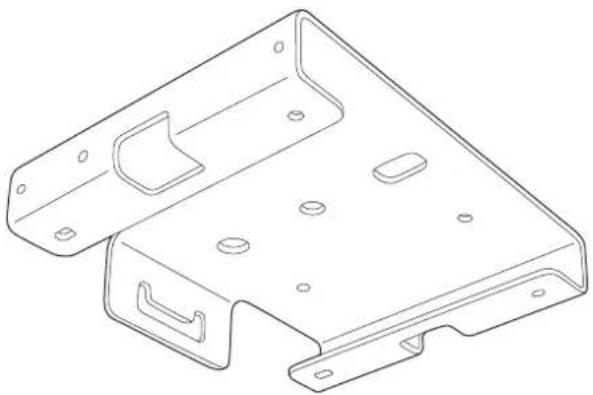

Fissare la piastra A per supporto a soffitto/piedistallo al soffitto. Accertarsi di acquistare oggetti disponibili in commercio adatti per l'installazione.Procedura di installazione

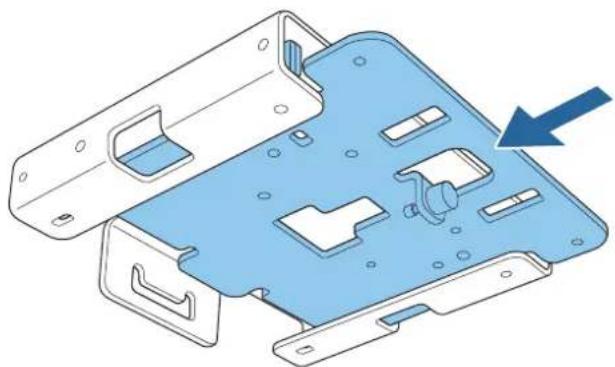

Inserire la piastra B per supporto a soffitto/piedistallo nella piastra A.

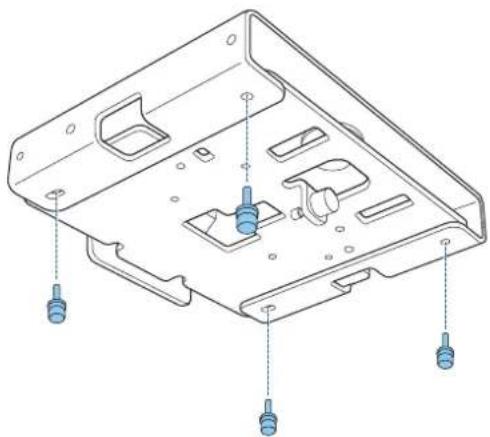

Stringere le viti M4 x 14 mm fornite (x4) con la chiave esagonale (a punta arrotondata M4) e fissare il supporto a soffitto/piedistallo alla piastra B.Procedura di installazione

Fissaggio del braccio alla piastra per supporto a soffitto/piedistallo

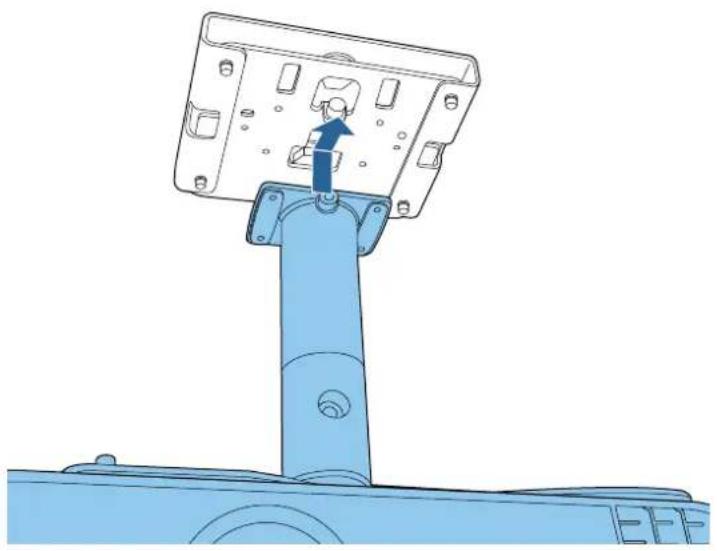

Inserire il braccio nello spazio fornito nella piastra B per supporto a soffitto/piedistallo. Farlo scorrere davanti e allineare i fori delle viti nella piastra B per supporto a soffitto/piedistallo con i fori delle viti del braccio.

Stringere le viti della piastra B per supporto a soffitto/piedistallo per fissare temporaneamente il braccio.

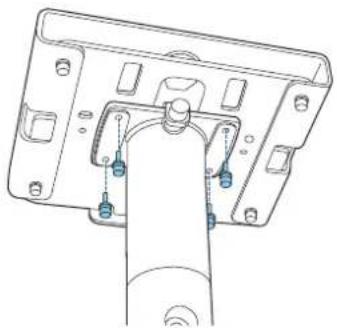

Stringere le viti M4 x 14 mm fornite (x4) con una chiave esagonale (a punta arrotondata M4) per fissare il braccio.Procedura di installazione

Collegamento dei cavi Collegare i cavi necessari alle porte di connessione del proiettore. Controllare il Manuale dell'utente del proiettore per informazioni sulle porte di collegamento.Procedura di installazione

Fissaggio del coperchio del supporto

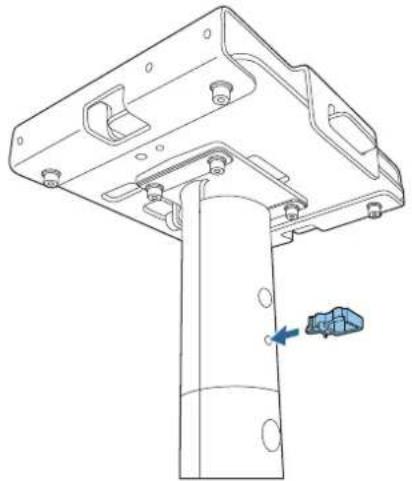

Fissare il morsetto per i cavi al braccio. Inserire il morsetto per i cavi in modo che si adatti ai fori del braccio.

Fissare il coperchio del supporto A alla piastra per supporto a soffitto/piedistallo.

Far passare i cavi attraverso i percorsi dei cavi o i morsetti per i cavi, se necessario. Se i cavi sono spessi o se ci sono molti cavi, collegarli direttamente senza farli passare attraverso il percorso dei cavi o i morsetti per i cavi.Procedura di installazione

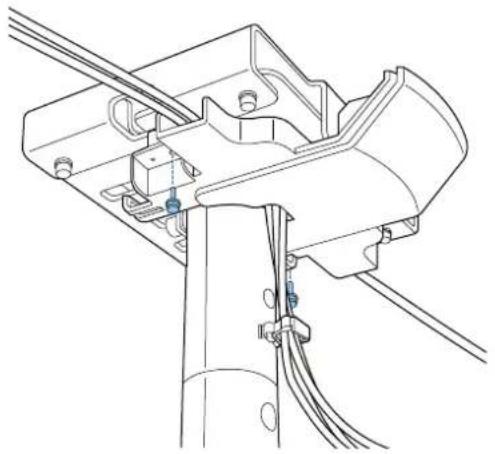

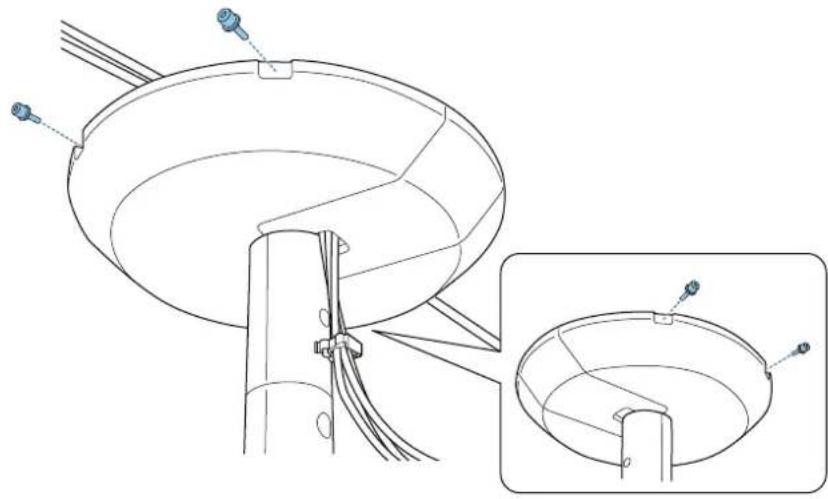

Fissare il coperchio del supporto A tramite le viti M4 x 10 mm fornite (x2). Attenzione Assicurarsi che i cavi non restino incastrati nel coperchio del supporto. Se si stringono le viti mentre i cavi sono intrappolati tra il coperchio e il supporto, i cavi potrebbero scollegarsi.

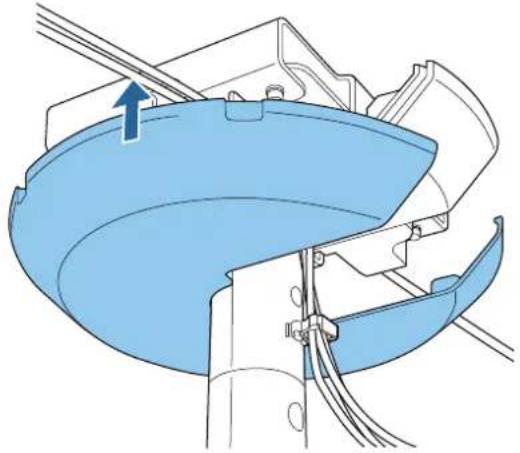

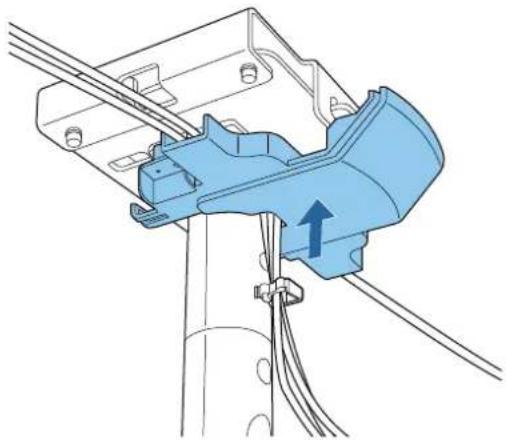

Fissaggio del coperchio di supporto B. Agganciarlo sul coperchio del supporto A e fissarlo temporaneamente.Procedura di installazione

Fissare il coperchio del supporto B tramite le viti M4 x 10 mm fornite (x4). Allineare i fori delle viti mentre si sostiene il coperchio del supporto B da sotto.Procedura di installazione

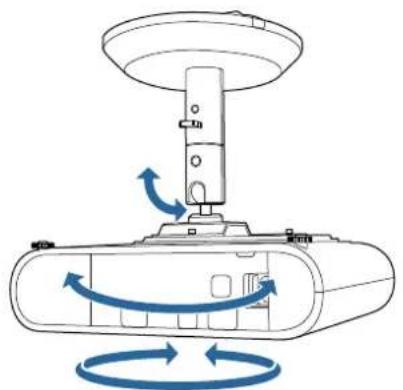

Regolazione dell'orientamento del proiettore È possibile utilizzare il giunto a sfera sulla sezione del supporto del proiettore o regolare l'orientamento e l'angolo del proiettore. La gamma di angoli disponibili varia a seconda del modello in uso. Per ulteriori dettagli, fare riferimento al Manuale dell'utente fornito con il proiettore.

Premere il pulsante di accensione sul proiettore o sul telecomando. Il proiettore si accende. Attenzione Prima di accendere il proiettore, assicurarsi che il supporto sia saldamente fissato.

Regolare l'orientamento del proiettore. Assicurarsi di supportare il proiettore da sotto mentre si regola l'orientamento.Procedura di installazione

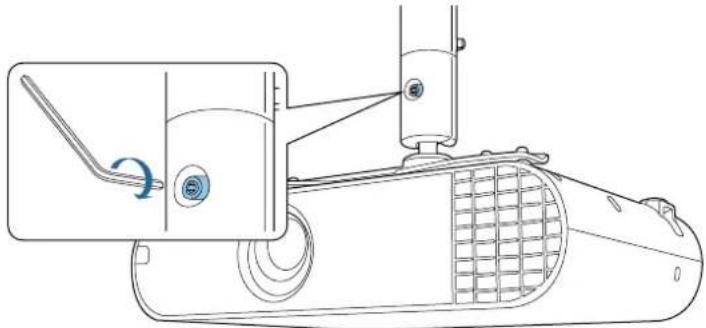

Una volta terminate le regolazioni, fissare saldamente la vite della sezione del giunto a sfera con la chiave esagonale (M6).

Dopo aver effettuato le regolazioni, assicurarsi di serrare completamente le viti del giunto a sfera. Se non sono strette completamente, l'angolazione del proiettore varierà spostando la posizione dell'immagine.

Una volta regolato l'orientamento del proiettore, regolare la dimensione e la messa a fuoco dell'immagine proiettata. Per ulteriori dettagli, fare riferimento al Manuale dell'utente fornito con il proiettore.Appendice

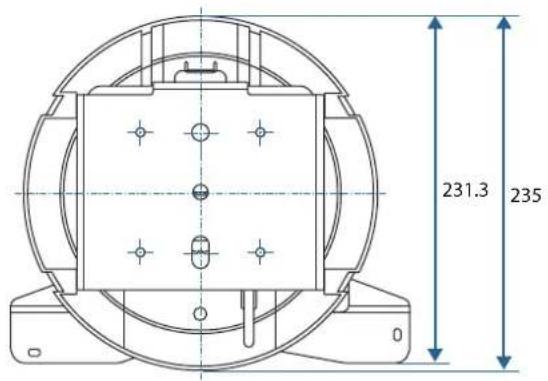

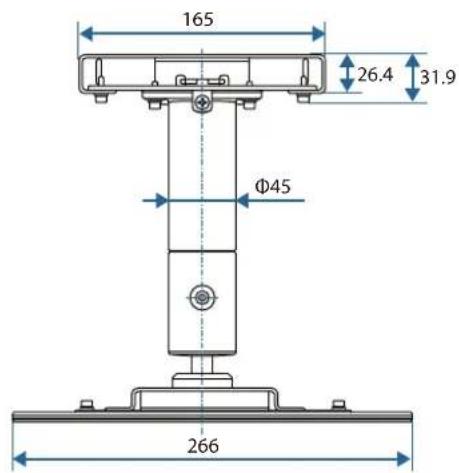

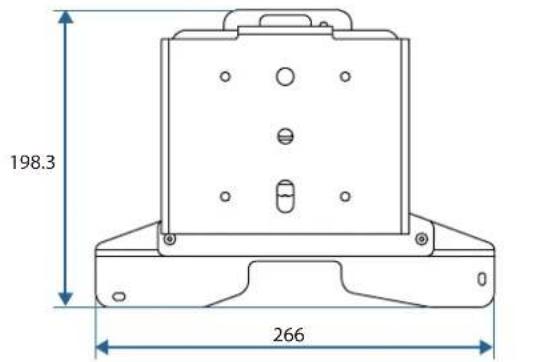

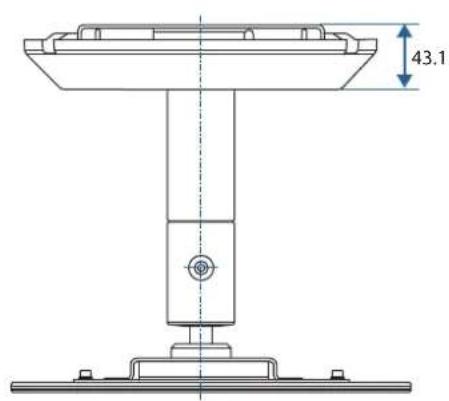

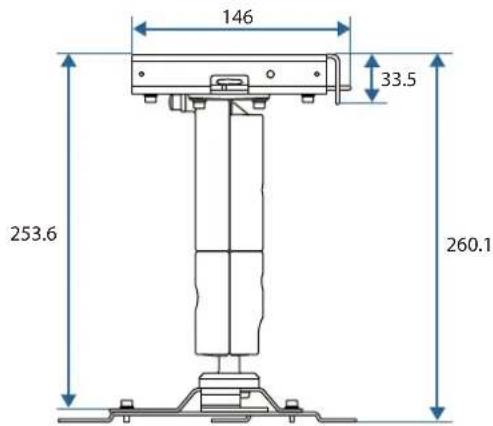

Specifiche tecniche Elemento Specifiche tecniche Peso (piastra del proiettore, braccio, piastra a soffitto/piedistallo A/B, co- perchio del supporto A/B) 2,7 kg circa Capacità massima di carico Circa 10,0 kg Aspetto [Unità: mm] Senza il coperchio del supporto

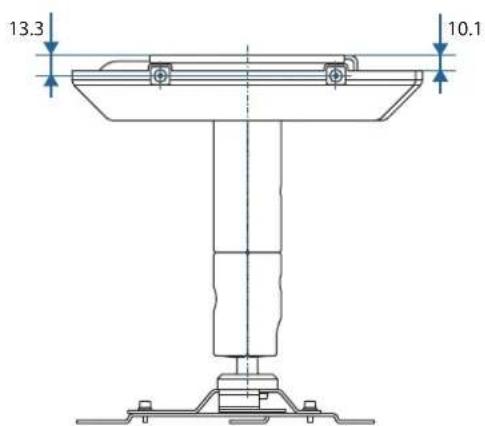

Con il coperchio del supporto fissato
