MODE D'EMPLOI ELPMB60 EPSON

©SEIKO EPSON CORPORATION 2019. All rights reserved.Guide d'installationUtiliser le produit de façon sûre

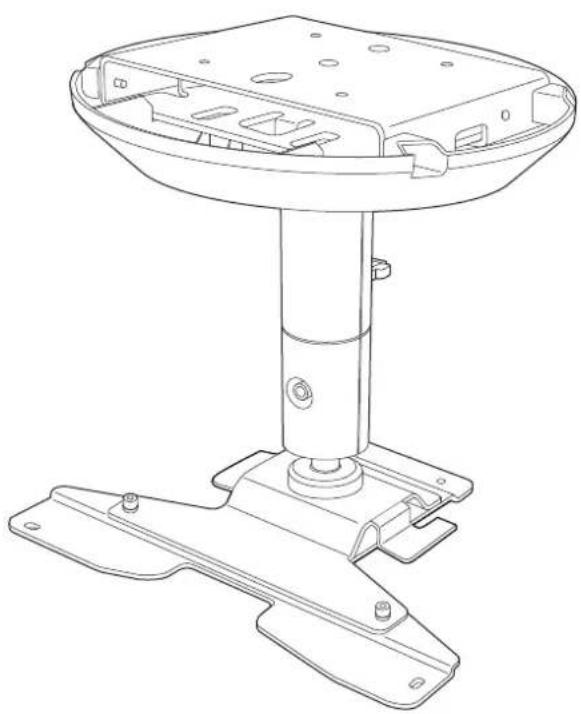

Consignes de sécurité Ce guide explique comment installer le projecteur au plafond, sur un mur ou au sol à l’aide de la fixation plafond / du pied ELPMB60 fourni. Assurez-vous de lire attentivement le présent guide afin d'utiliser les supports d'installation et le projecteur en toute sécurité. Une manipulation incorrecte ne respectant pas ces consignes pourrait endommager ce produit ou provoquer des blessures corporelles ou des dommages matériels. Conservez ce guide d'installation à portée de main pour pouvoir vous y reporter ultérieurement. Concernant la façon de manipuler le projecteur, lisez le Guide de l'utilisateur et les Consignes de sécurité fournis avec votre projecteur et suivez les instructions contenues dans ces documents. Type d'installation Ce produit peut être installé au plafond, sur un mur ou au sol. Indications de sécurité La documentation et ce produit utilisent des symboles graphiques pour indiquer comment utiliser ce produit correctement et en toute sécurité afin d'éviter de blesser les clients et autres, et d'endommager les biens. Les indications et leur signification sont les suivantes. Assurez-vous de bien les comprendre avant de lire le guide. Symbole Explication Avertisse- ment Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des bles- sures, voire la mort, en raison d’une manipulation incorrecte. Attention Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des bles- sures ou des dommages physiques, en raison d’une manipulation incorrecte. Indications d'informations générales Symboles Explication Symbole indiquant une action à ne pas faire Symbole indiquant une action à faire

Symbole signalant des informations connexes ou utilesUtiliser le produit de façon sûre

Précautions relatives à l'installation du projecteur Avertissement L'installation du projecteur ne doit être effectuée que par un professionnel possédant les compétences et le savoir-faire nécessaires. Si les travaux d'installation ne sont pas effectués correctement, le support ou le projecteur peut tomber ou se renverser et provoquer des blessures ou un accident. Suivez les instructions du présent guide pour effectuer les travaux d'installation. Si les instructions ne sont pas respectées, le support ou le projecteur peut tomber ou se renverser et provoquer des blessures ou un accident. Contrôlez que la structure et le matériau de la surface à l’endroit de l’installation sont assez résistants avant d’installer, et utilisez la méthode d'installation optimale. Si les travaux ne sont pas effectués correctement, le support ou le projecteur peut tomber ou se renverser et provoquer des blessures ou un accident. L'installation au plafond ou au mur doit être effectuée par au moins deux personnes. As- surez-vous également que votre posture est stable et sûre, afin de ne pas faire tomber le support ou le projecteur. Lors de l’installation dans en hauteur, par exemple un plafond, un mur ou une étagère, veillez à fixer le câble de sécurité fourni au support et au projecteur afin d’empêcher le projecteur de tomber. Ne fixez rien sur ce support hormis des projecteurs EPSON compatibles avec ce produit. Si vous attachez un projecteur incompatible avec ce produit, le support peut tomber, basculer ou être endommagé et provoquer des blessures graves, voire mortelles. Recherchez dans le catalogue les projecteurs compatibles avec ce produit. Lors de l'installation, assurez-vous de placer un disjoncteur (avec un courant nominal de 10 A ou moins) dans un endroit à portée de main. Si des problèmes surviennent pendant l'installation, éteignez immédiatement le câblage interne. Notez les points suivants lors de la manipulation du câble d'alimentation. Sinon, cela peut provoquer un incendie ou une électrocution.

Ne saisissez pas la fiche avec des mains humides

N'utilisez pas de câble d'alimentation endommagé ou modifié

N'appliquez pas de force excessive sur le câble d'alimentation

Ne coincez pas le câble entre les pièces du support ou autre pendant l'installation N'enroulez pas les câbles autour du projecteur ou du support. Lors de l'enroulement des câbles ou autre, faites cheminer les câbles de façon à éviter les vis et les boulons. Si les câbles entrent en contact avec des vis ou des boulons, cela peut provoquer un incendie ou une électrocution. Assurez-vous de bien serrer les vis et les boulons complètement lors de l'installation. S’ils ne sont pas serrés complètement, le support ou le projecteur peut tomber ou se renverser et provoquer des blessures ou un accident. Ne desserrez pas et ne retirez pas les vis sans raison lors de l'installation ou de la dépose de ce produit.Utiliser le produit de façon sûre

Avertissement Lors de la fixation du support, n'utilisez pas d'adhésif pour empêcher les vis de se desserrer, et n'utilisez pas de lubrifiant, d'huile ou autre. Si vous utilisez des adhésifs pour empêcher les vis de se desserrer, ou si vous utilisez des lubrifiants, de l’huile ou équivalent, le support et le boîtier du projecteur peuvent se fissurer et tomber ou se renverser, provoquant des blessures ou un accident. Ne suspendez rien au support ni au projecteur et ne placez pas d'objets lourds dessus. Sinon, le support et le projecteur peuvent tomber ou basculer et provoquer des blessures, voire la mort. N'appliquez pas de force excessive sur le projecteur ni sur le projecteur ou le support lors de l'installation. Sinon, le support ou le projecteur risque d'être endommagé et de provoquer des blessures graves, voire létales. Ne procédez pas à l'installation dans les situations suivantes. Contactez votre revendeur local ou le centre d'appel Epson.

Si le produit est tombé ou est endommagé avant ou pendant l'installation

Si le support est anormal ou endommagé Avertissements et précautions relatives aux emplacements d'installation Avertissement Contrôlez la structure et le matériau de la surface sur laquelle le support va être installé et utilisez la méthode d'installation optimale. Assurez-vous que la surface sur laquelle le support va être installé est suffisamment solide. N'installez pas le support ou le projecteur à un emplacement instable où il peut être soumis à des vibrations ou des chocs. La surface sur laquelle le support est fixé peut subir des dégâts. De plus, le support et le projecteur peuvent tomber ou basculer et provoquer des blessures ou un accident. Ne l'installez pas dans un endroit qui n'est pas assez résistant pour supporter la charge ou qui est incliné. L'emplacement d'installation doit être suffisamment résistant pour supporter le projecteur et ce produit. Vérifiez le poids du projecteur et de ce produit avant l’installation, effectuez les calculs de poids admissible, etc., puis installez-les en toute sécurité. N'installez pas et n'utilisez pas le projecteur dans des endroits où il pourrait être exposé à la pluie ou à l'eau, par exemple en extérieur, dans des salles de bain ou dans des salles d'eau. Sinon, cela peut provoquer un incendie ou une électrocution. N'utilisez pas le projecteur à un emplacement exposé à des combustibles ou gaz explosifs. Si l'intérieur du projecteur devient trop chaud, il peut s'enflammer et provoquer un incendie. Ne couvrez pas les entrées ou sorties d'air du projecteur. Si les orifices de ventilation sont couverts, la température interne du projecteur peut augmenter et causer un incendie.Utiliser le produit de façon sûre

Attention N'installez pas le projecteur dans un emplacement hors de la plage de température de fonctionnement du projecteur. Un tel environnement peut endommager le projecteur. Installez-le loin des sorties d'air telles que les climatiseurs. Si l'air d'un climatiseur ou autre s'écoule directement sur le projecteur, la température augmente et le projecteur peut ne pas fonctionner correctement. Installez-le à distance des lampes fluorescentes. Certains types d’éclairages fluorescents risquent d’interférer avec la télécommande du projecteur. Installez-le dans un emplacement tel qu'aucune forte lumière, par exemple une lumière fluorescente ou la lumière directe du soleil, n'éclaire le récepteur de la télécommande. Si des rayons lumineux puissants éclairent sur le récepteur de la télécommande, le fonctionnement de la télécommande peut en être altéré. Assurez-vous d'installer ce produit dans un emplacement à l'abri de la poussière et de l'humidité afin que l'objectif et les éléments internes ne se salissent pas. N'installez pas le projecteur dans un endroit sujet à des niveaux élevés de poussière ou d'humidité, ni dans un endroit exposé à la fumée ou à la vapeur. Sinon, cela pourrait provoquer un incendie ou un choc électrique. Le boîtier du projecteur peut également se détériorer et être endommagé, ce qui ferait tomber le projecteur du support. Exemples d'environnements dans lesquels le projecteur pourrait tomber en raison de la détérioration de son boîtier

Les endroits exposés à une fumée excessive ou à des particules d'huile en suspension dans l'air, tels que les usines ou les cuisines

Les endroits contenant des solvants ou des produits chimiques volatils, tels que les usines ou les laboratoires

Les endroits où le projecteur pourrait être soumis à des détergents ou à des produits chimiques, tels que les usines ou les cuisines

Les endroits dans lesquels des huiles aromatiques sont souvent utilisées, tels que les salles de rela- xation

À proximité d'appareils produisant une fumée excessive, des particules d'huile en suspension dans l'air ou de la mousse lors d'événements Précautions relatives à la manipulation après installation Avertissement Ne desserrez jamais les vis ni les boulons après l'installation. Assurez-vous de contrôler régulièrement si des vis ou des boulons sont desserrés et le cas échéant, serrez-les complètement. S’ils ne sont pas serrés complètement, le support ou le projecteur peut tomber ou se renverser et provoquer des blessures ou un accident. N'exercez aucune force excessive sur le support et ne vous y suspendez pas. Ne démontez et ne modifiez jamais ce produit, sauf comme indiqué dans ce guide.Utiliser le produit de façon sûre

Avertissement N'utilisez pas de chiffon humide ni de solvant tel que de l'alcool, de l’essence ou un diluant lors du nettoyage du produit. De l'eau pourrait pénétrer dans le projecteur ou le boîtier pourrait se détériorer et se fissurer, provoquant un choc électrique.Table des matières

• Utiliser le produit de façon sûre Consignes de sécurité p. 1
• Type d'installation p. 1
• Indications de sécurité p. 1
• Indications d'informations générales Précautions relatives à l'installation du projecteur p. 1

Avertissements et précautions relatives aux emplacements d'installation ................3 Précautions relatives à la manipulation après installation............................ 4 Préparation du projecteur Contenu de l’emballage ............... 7 Procédure d’installation Fixation du support sur le projecteur

• Fixer la plaque du projecteur p. 9
• Fixer le bras p. 10
• Installer le câble de sécurité p. 12
• Fixer le projecteur à l'emplacement d'installation p. 13
• Déterminer la position d'installation p. 13
• Emplacements et dimensions des trous de montage p. 13
• Lorsque l'emplacement de montage est en béton p. 13
• Lorsque l'emplacement de montage est en bois Fixer la plaque de fixation au plafond / au sol p. 14

Fixer le bras à la plaque de support de fixation plafond / de pied....................... 16 Raccordement des câbles ............. 17 Fixation du cache du support ......... 18 Réglage de l'orientation du projecteur

Annexe Spécification . . . . . ................... 23 Aspect..............................23Préparation du projecteur

Contenu de l’emballage Vérifiez que vous avez tous les accessoires suivants avant de démarrer les travaux. Plaque du projecteur Bras Serre câble Plaque A de fixation de plafond / pied Plaque B de fixation de plafond / pied Cache de support A Cache de support B Ensemble câble de sécurité (câble de sécurité (500 mm) et Guide de l'utilisateur) Clé hexagonale (tête sphérique M4) Clé hexagonale (M6) Forme Nom Quantité Application Vis à tête creuse hexagonale M4 x 14 mm (avec rondelle) : noire 4 Sécurise la plaque B de fixation de plafond / pied. 4 Fixe le bras à la plaque de support de fixation plafond / sol.Préparation du projecteur

Forme Nom Quantité Application Vis à tête creuse hexagonale M4 x 10 mm (avec rondelle) : argent 4 Sécurise la plaque du projecteur au projecteur. 3 Sécurise le bras à la plaque du projecteur. 6 Elles servent à fixer le capot du support.Procédure d’installation

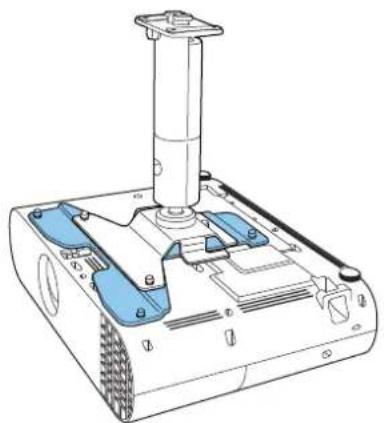

Fixation du support sur le projecteur Fixez la plaque du projecteur et le bras à la base du projecteur. Attention Veillez à utiliser les vis fournies lors de la fixation du support sur le projecteur. Fixer la plaque du projecteur Il est possible que vous n’ayez pas besoin de fixer la plaque du projecteur, selon le modèle que vous utilisez. Consultez la procédure d'installation du bras. Plaque du projecteur nécessaire Plaque du projecteur non nécessaire

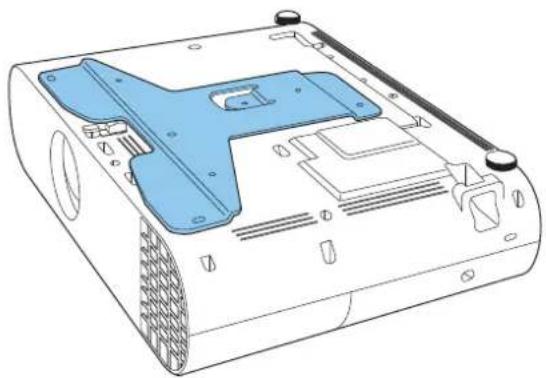

Placez la plaque du projecteur à la base du projecteur. Alignez les trous de vis du point de fixation de la monture du projecteur avec les trous de vis de la plaque du projecteur.Procédure d’installation

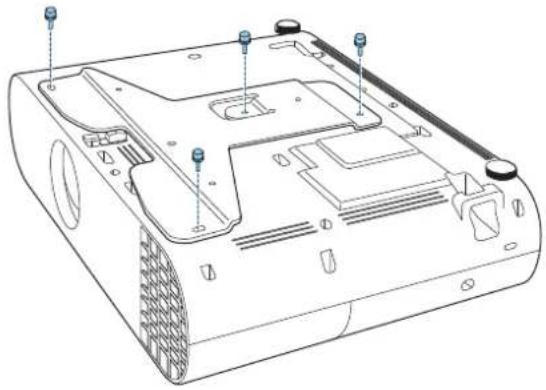

Fixez la plaque du projecteur à l’aide des vis M4 x 10 mm fournies (x4). Fixer le bras

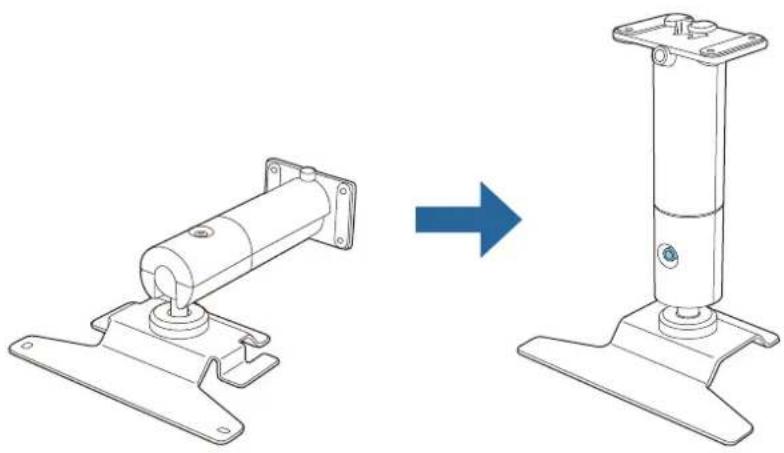

Redressez le bras et serrez les vis.Procédure d’installation

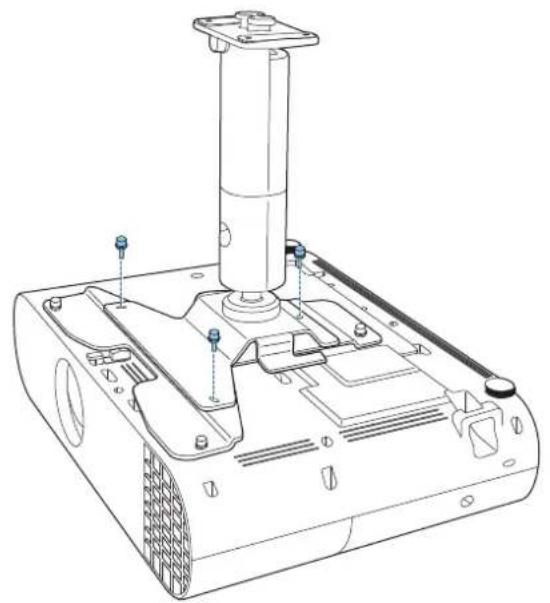

Sécurise le bras au projecteur. Alignez les trous de vis de la plaque du projecteur ou les trous de vis du projecteur avec les trous de vis du bras. Avec la plaque du projecteur Sans la plaque du projecteur

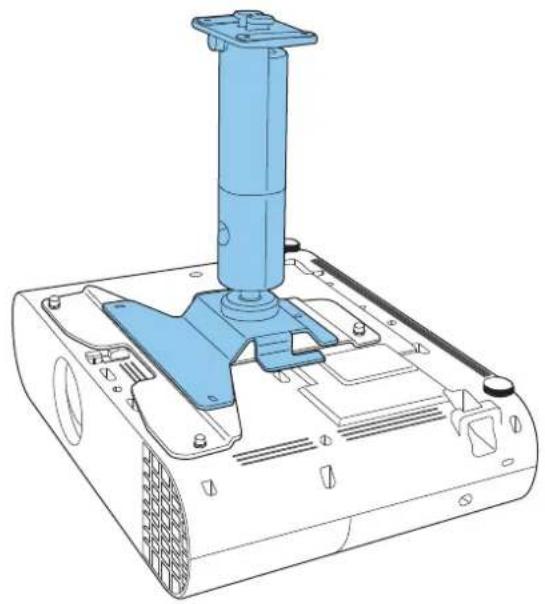

Fixez le bras au projecteur à l’aide des vis M4 x 10 mm fournies (x3). Avec la plaque du projecteur Sans la plaque du projecteurProcédure d’installation

Installer le câble de sécurité Lors de l’installation dans en hauteur, par exemple un plafond, un mur ou une étagère, après avoir fixé le bras, installez le câble de sécurité fourni afin d’empêcher le projecteur de tomber. Pour plus de détails sur la procédure d'installation, consultez le Guide de l'utilisateur fourni avec l’ensemble câble de sécurité.Procédure d’installation

Fixer le projecteur à l'emplacement d'installation Déterminer la position d'installation Vérifiez la position où vous souhaitez projeter l’image et déterminez la position de montage pour la fixation de plafond / le pied. Assurez-vous de prendre en compte la structure (résistance, etc.) de l’emplacement sur lequel vous allez installer la fixation de plafond / le pied. Emplacements et dimensions des trous de montage Trou de montage du boulon d'ancrage (M10) Trou de montage pour vis à bois (diamètre nominal 5,1) Lorsque l'emplacement de montage est en béton Utilisez deux boulons d’ancrage pour fixer le support à une surface en béton. Veillez à acheter des boulons d’ancrage du commerce. Avertissement

Vérifiez par avance que le béton de la zone d'installation peut supporter la masse globale de ce produit et du projecteur, ainsi que tout mouvement latéral pouvant être provoqué par des tremblements de terre, etc. Si le béton est fragile ou s’est détérioré avec le temps, veillez à le renforcer solidement avec des barres d’armature, etc.

Les ancrages doivent être installés conformément aux normes et aux méthodes spécifiées par les fabricants du matériel afin d’éviter toute rupture , tout desserrement ou désalignement.

Veillez à bien serrer toutes les vis lors de l'installation ou après avoir terminé les réglages d'angle. Après avoir serré les vis, serrez-les davantage pour vous assurer qu'il n'y a pas de vis desserrées.

Notez que nous ne pouvons assumer aucune responsabilité en cas d'accidents éventuels si ce produit tombe en raison d'une résistance insuffisante, etc. dans la zone d'installation.Procédure d’installation

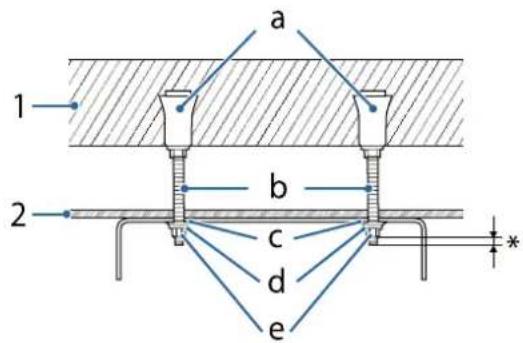

1: Béton 2: Surface du plafond a : Ancrage à filetage de type femelle b : Anneau à visser c : Rondelle plate d : Rondelle à ressort e : Écrou hexagonal *: Au moins 3 arêtes de la vis doivent être visibles. Cependant, ne déployez pas de plus de 9 mm car cela tou- cherait le support. Lorsque l'emplacement de montage est en bois Avertissement Lors de l'installation à l'aide de vis à bois, assurez-vous que la base fait une épaisseur d'au moins 20 mm. Fixer la plaque de fixation au plafond / au sol

Percez des trous de montage à l'emplacement d'installation.

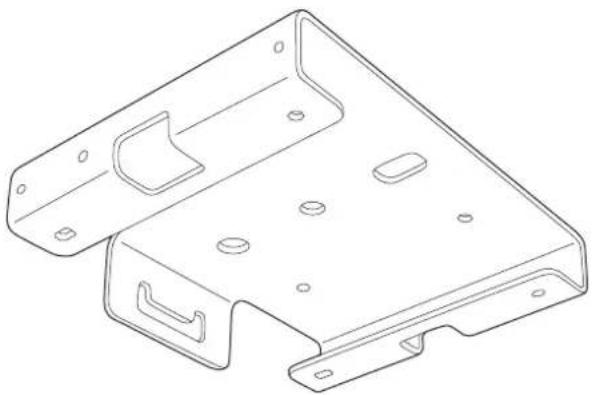

Fixez la plaque de fixation au plafond / le pied A au plafond. Veillez à acquérir les articles disponibles dans le commerce pour l'installation.Procédure d’installation

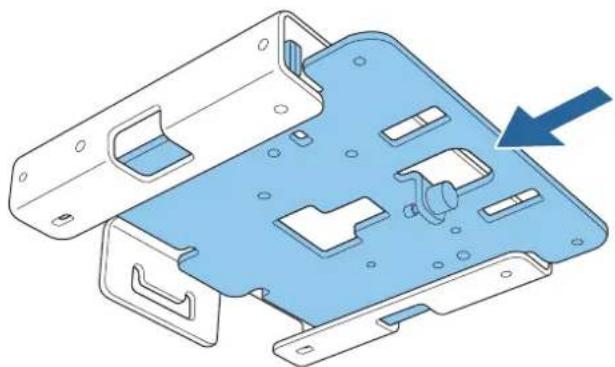

Insérez la plaque de fixation plafond / du pied B dans la plaque A.

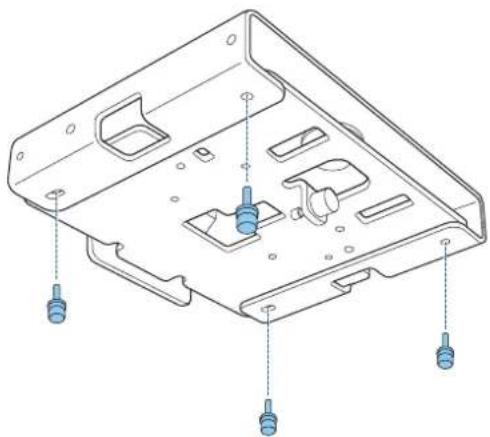

Serrez les vis M4 x 14 mm fournies (x4) avec la clé hexagonale (tête sphérique M4) et fixez la plaque de fixation au plafond / du pied B.Procédure d’installation

Fixer le bras à la plaque de support de fixation plafond / de pied

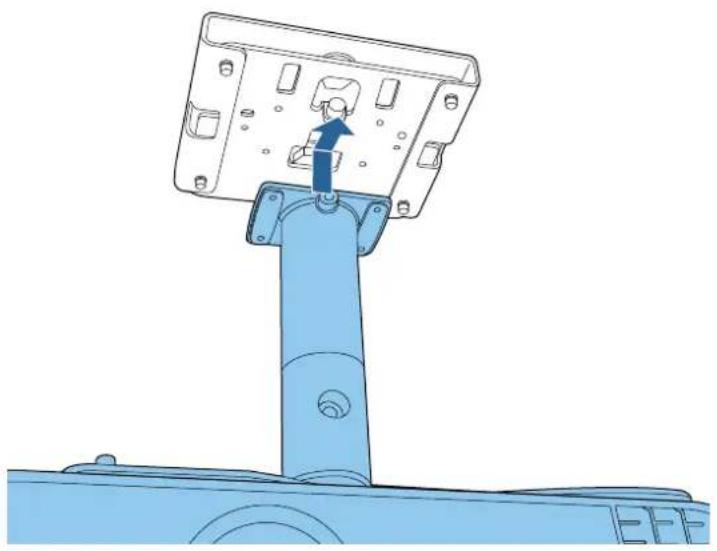

Insérez le bras dans l’espace prévu sur la plaque de support de fixation plafond / du pied B. Faites-le glisser à l'avant et alignez les trous de vis de la plaque de fixation au plafond / du pied B avec les trous de vis du bras.

Serrez les vis de la plaque de fixation au plafond / du pied B pour fixer temporairement le bras.

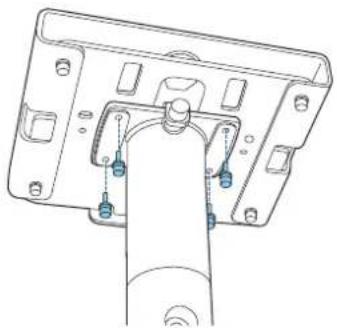

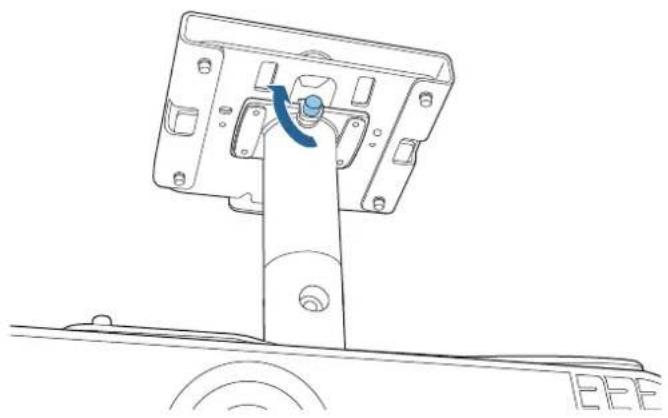

Serrez les vis M4 x 14 mm fournies (x4) avec la clé hexagonale (tête sphérique M4) pour fixer le bras.Procédure d’installation

Raccordement des câbles Raccordez les câbles nécessaires aux ports de connexion du projecteur. Vérifiez le Guide de l'utilisateur du projecteur pour les informations sur les ports de branchement.Procédure d’installation

Fixation du cache du support

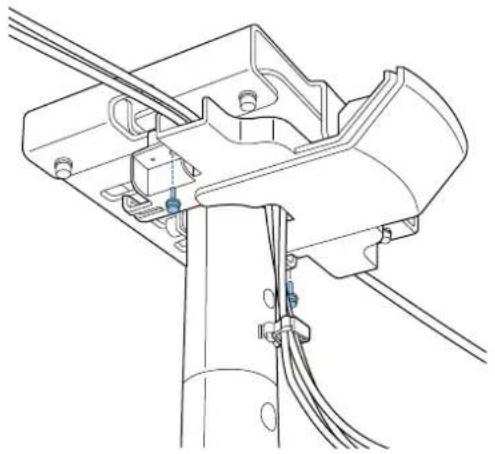

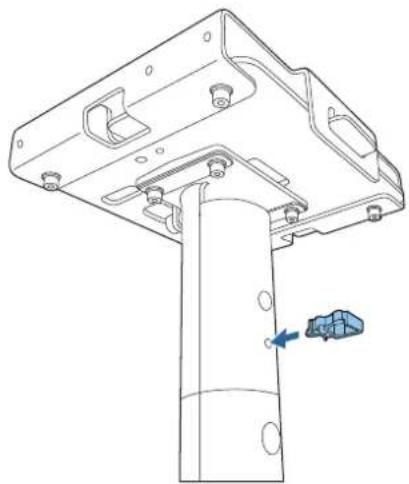

Fixez le serre câble au bras. Insérez le serre câble dans les trous du bras.

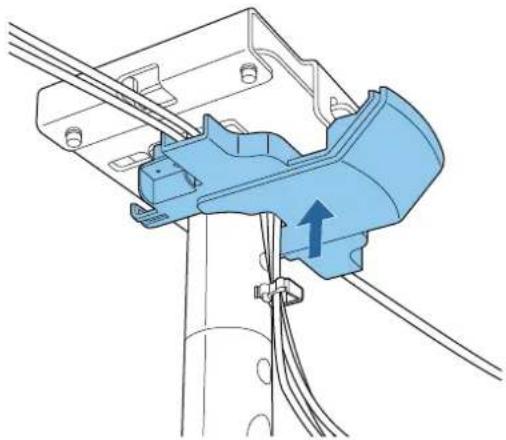

Fixez le cache de la fixation A à la plaque de support de fixation plafond /du pied.

Faites passer les câbles dans les chemins de câbles ou les serre câbles si nécessaire. Si les câbles sont épais ou trop nombreux, connectez-les directement sans les faire passer par le chemin de câble ou les serre câbles.Procédure d’installation

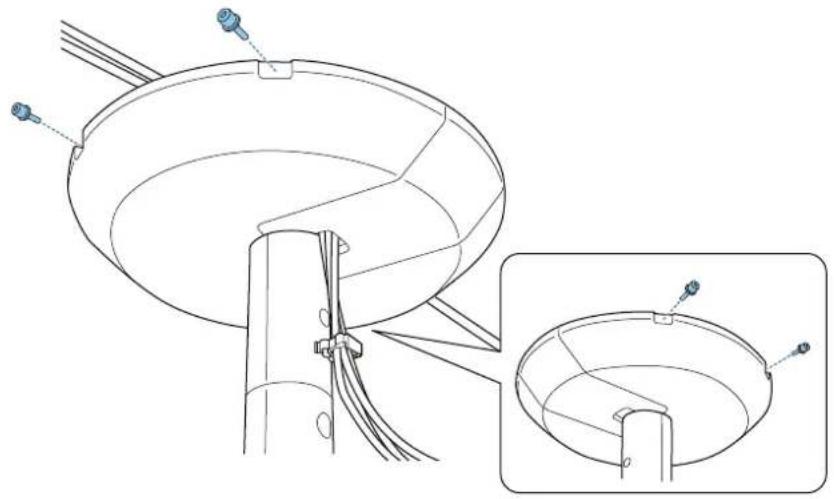

Fixez la plaque du support A à l’aide des vis M4 x 10 mm fournies (x2). Attention Assurez-vous que les câbles ne sont pas coincés dans le cache de la fixation. Si vous serrez les vis alors que les câbles sont coincés entre le cache et le support, ils risquent d'être déconnectés.

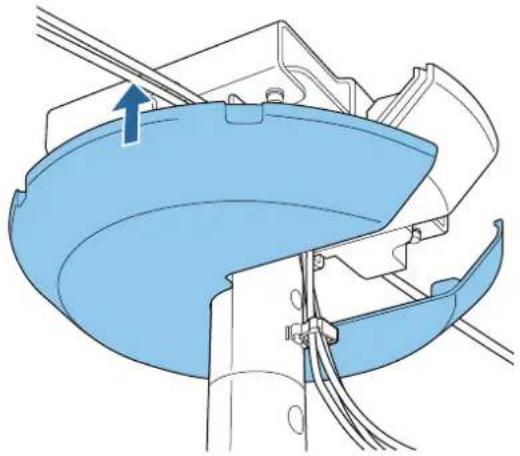

Fixez le cache de fixation B. Accrochez-le au cache A et fixez-le temporairement.Procédure d’installation

Fixez le cache du support B à l’aide des vis M4 x 10 mm fournies (x4). Alignez les trous de vis tout en soutenant le cache de la fixation B par le dessous.Procédure d’installation

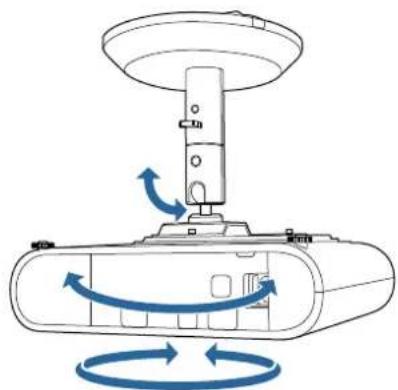

Réglage de l'orientation du projecteur Vous pouvez utiliser la rotule de la section de support du projecteur afin de régler l’orientation et l’angle du projecteur. La plage d'angles disponibles varie en fonction du modèle utilisé. Pour plus de détails, reportez-vous au Guide de l'utilisateur fourni avec le projecteur.

Appuyez sur le bouton d’alimentation sur le projecteur ou sur la télécommande. Le projecteur s'allume. Attention Avant de mettre le projecteur sous tension, assurez-vous que le support est correctement fixé.

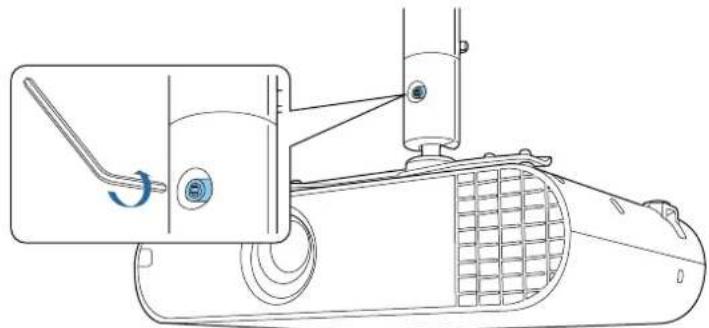

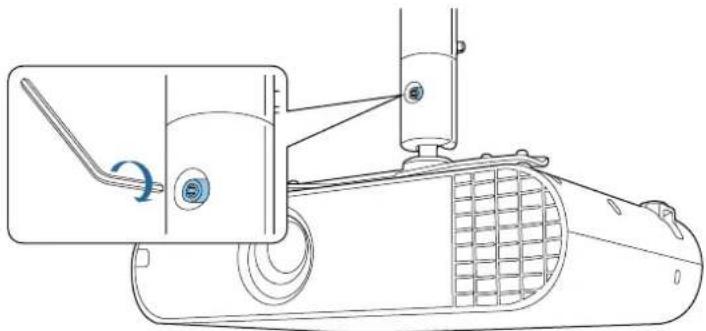

Desserrez la vis du joint de la rotule du bras avec une clé hexagonale (M6).

Réglez l'orientation du projecteur. Veillez à soutenir le projecteur par-dessous lors du réglage de l'orientation.Procédure d’installation

Une fois les réglages terminés, serrez fermement la vis de la rotule avec une clé hexagonale (M6).

Après avoir effectué les réglages, assurez-vous de bien serrer les vis de la rotule. Si elles ne sont pas serrées complètement, l'angle du projecteur va changer et modifier la position de l'image.

Après avoir ajusté l’orientation du projecteur, réglez la taille et la mise au point de l’image projetée. Pour plus de détails, reportez-vous au Guide de l'utilisateur fourni avec le projecteur.Annexe

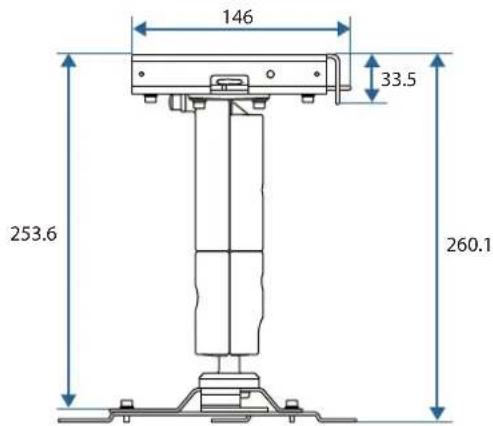

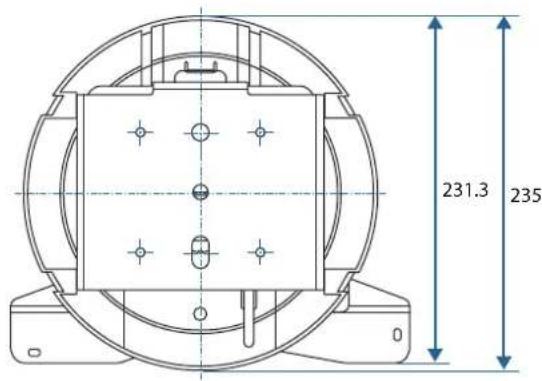

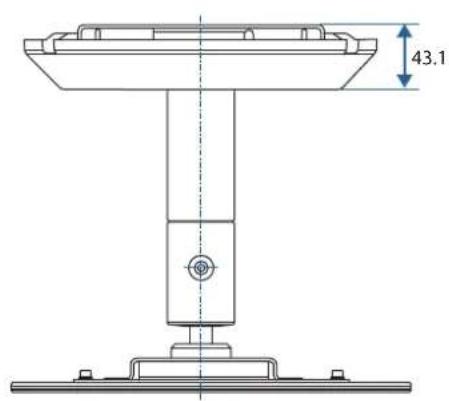

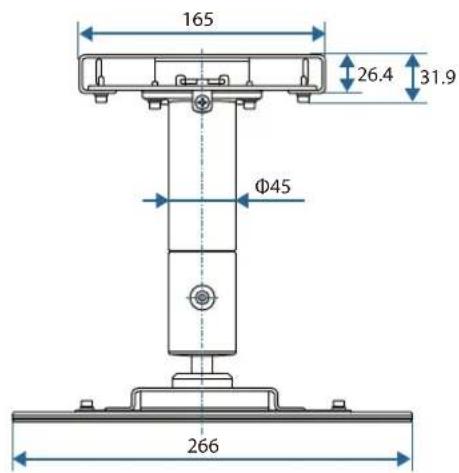

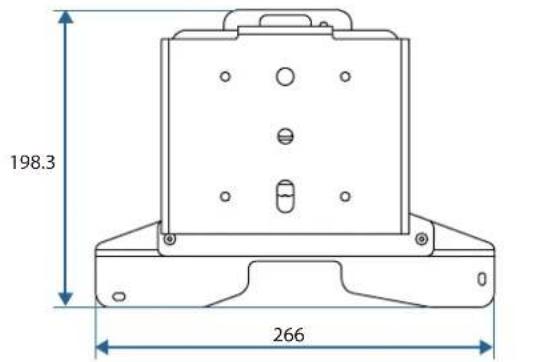

Spécification Élément Spécification Masse (plaque de projecteur, bras, plaque de montage au plafond / du pied A/B, cache de fixation A/B) Environ 2,7 kg Capacité de charge maximale Environ 10,0kg Aspect [Unité : mm] Sans le capot du support

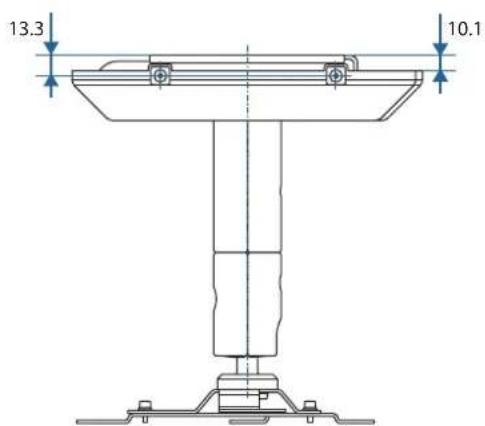

Avec le capot du support fixé
