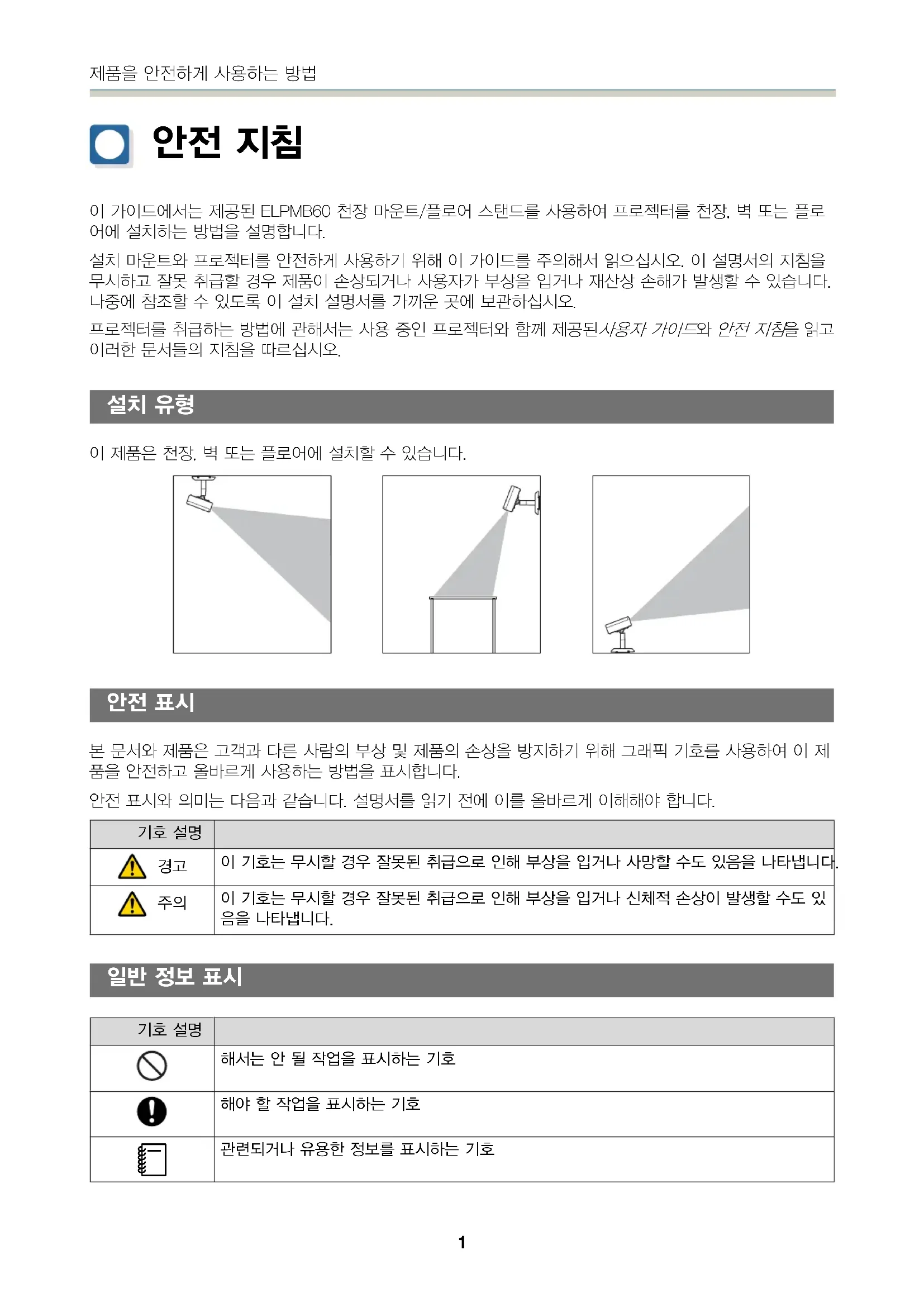

이 가이드에서는 제공된 ELPMB60 천장 마운트/플로어 스탠드를 사용하여 프로젝터를 천장, 벽 또는 플로어에 설치하는 방법을 설명합니다.설치 마운트와 프로젝터를 안전하게 사용하기 위해 이 가이드를 주의해서 읽으십시오. 이 설명서의 지침을무시하고 잘못 취급할 경우 제품이 손상되거나 사용자가 부상을 입거나 재산상 손해가 발생할 수 있습니다.나중에 참조할 수 있도록 이 설치 설명서를 가까운 곳에 보관하십시오.프로젝터를 취급하는 방법에 관해서는 사용 중인 프로젝터와 함께 제공된

이러한 문서들의 지침을 따르십시오. 이 제품은 천장, 벽 또는 플로어에 설치할 수 있습니다. 본 문서와 제품은 고객과 다른 사람의 부상 및 제품의 손상을 방지하기 위해 그래픽 기호를 사용하여 이 제품을 안전하고 올바르게 사용하는 방법을 표시합니다.안전 표시와 의미는 다음과 같습니다. 설명서를 읽기 전에 이를 올바르게 이해해야 합니다.기호 설명 이 기호는 무시할 경우 잘못된 취급으로 인해 부상을 입거나 사망할 수도 있음을 나타냅니다. 이 기호는 무시할 경우 잘못된 취급으로 인해 부상을 입거나 신체적 손상이 발생할 수도 있음을 나타냅니다. 기호 설명해서는 안 될 작업을 표시하는 기호해야 할 작업을 표시하는 기호 관련되거나 유용한 정보를 표시하는 기호제품을 안전하게 사용하는 방법

프로젝터를 설치할 때는 필요한 기술과 노하우를 갖춘 전문가만 설치해야 합니다. 설치 작업을 올바로 수행하지 않은 경우 마운트 또는 프로젝터가 떨어지거나 쓰러져 부상 또는 사 고가 발생할 수 있습니다. 설치 작업을 수행할 때 이 가이드의 지침을 따르십시오. 지침을 따르지 않을 경우 마운트 또는 프로젝터가 떨어지거나 쓰러져 부상 또는 사고가 발생할 수

설치할 위치의 표면 구조 및 재질이 충분히 튼튼한지 확인하고 최적의 설치 방법을 사용하십

작업을 올바로 수행하지 않은 경우 마운트 또는 프로젝터가 떨어지거나 쓰러져 부상 또는 사고가 발생할 수 있습니다. 천장 또는 벽에 설치할 경우 두 명 이상이 함께 설치해야 합니다. 또한 마운트 또는 프로젝터를 떨어뜨리지 않도록 발판이 안정적이고 고정되어 있는지 확인하십시오. 천장, 벽 또는 선반과 같이 높은 곳에 설치할 경우, 프로젝터가 떨어지는 것을 방지하기 위해 제공된 안전 와이어를 마운트와 프로젝터에 부착하십시오. 이 제품과 호환되는 EPSON 프로젝터를 제외하고 어떠한 것도 이 마운트에 부착하지 마십시

이 제품과 호환되지 않는 프로젝터를 부착할 경우, 마운트가 떨어지거나 쓰러지거나 손상되면서 사망하거나 중상을 입을 수 있습니다. 카탈로그에서 이 제품과 호환되는 프로젝터를 확인하십시오. 설치 시 손이 닿는 위치에 차단기(10 A 이하의 정격 전류)를 설치하십시오. 설치 시 문제가 발생하면 즉시 내부 배선을 끄십시오. 전원 케이블 취급 시 다음에 주의하십시오. 그러지 않은 경우 화재 또는 감전이 발생할 수 있

젖은 손으로 플러그를 취급하지 마십시오

손상되거나 개조한 전원 케이블을 사용하지 마십시오

전원 케이블에 과도한 힘을 가하지 마십시오

설치 시 케이블이 마운트 등의 부품들 간에 끼이지 않도록 하십시오 케이블을 프로젝터 또는 마운트 둘레로 감지 마십시오. 케이블 등을 배선할 때 나사와 볼트를 피해 배선하십시오. 케이블이 나사 또는 볼트와 접촉할 경우 화재 또는 감전이 발생할 수 있습니다. 설치 시 나사 또는 볼트를 완전히 조이십시오. 나사 또는 볼트를 완전히 조이지 않을 경우 마운트 또는 프로젝터가 떨어지거나 쓰러져 부상 또는 사고가 발생할 수 있습니다. 이 제품을 설치하거나 제거하는 동안 어떠한 이유로도 나사를 풀거나 제거하십시오. 마운트 고정 시 나사가 풀리지 않도록 접착제를 사용하지 말고, 윤활제, 오일 등을 사용하지

나사가 풀리지 않도록 접착제를 사용하거나, 윤활제 또는 오일과 같은 물질을 사용할 경우 마운트 또는 프로젝터 케이스가 깨지면서 떨어지거나 쓰러져 부상을 입거나 사고가 발생할 수 있습니다.제품을 안전하게 사용하는 방법

무거운 물건을 마운트 또는 프로젝터에 매달거나 올려놓지 마십시오. 그러지 않을 경우 마운트 또는 프로젝터가 떨어지거나 쓰러져 사망하거나 부상을 입을 수 있습니다. 설치 시 프로젝터 또는 마운트에 과도한 힘을 가하지 마십시오. 그러지 않을 경우 마운트 또는 프로젝터가 손상되거나, 사람이 사망하거나 부상을 입을 수 있습니

다음과 같은 경우에서는 설치하지 마십시오. 가까운 대리점 또는 Epson 서비스 콜 센터에 연

설치 전 또는 설치 중 제품이 떨어지거나 손상된 경우

마운트에 이상이 있거나 손상된 경우 설치 위치 상의 경고 및 주의

마운트를 설치할 표면의 구조와 재질을 확인하하고 최적의 설치 방법을 사용하십시오. 마운트를 설치할 표면은 충분히 튼튼해야 합니다. 마운트 또는 프로젝터는 진동 또는 충격을 받을 수 있는 불안정한 곳에 설치하지 마십시오. 마운트가 부착되는 표면은 손상될 수 있습니다. 또한 마운트 또는 프로젝터가 떨어지거나 쓰러져 부상을 입거나 사고가 발생할 수 있습니다. 하중을 지탱할 만큼 충분히 튼튼하지 않거나 경사진 곳에 설치하지 마십시오. 설치 장소는 프로젝터와 이 제품을 지탱할 만큼 충분히 튼튼해야 합니다. 설치하기 전에 프로젝터와 이 제품의 무게를 확인하고, 허용 가능한 무게를 계산한 후 이들을 안전하게 설치하십시오. 프로젝터를 옥외, 욕조 또는 샤워실과 같이 비 또는 물에 노출될 수 있는 곳에 설치하거나 사

그러지 않은 경우 화재 또는 감전이 발생할 수 있습니다. 가연성 기체 또는 폭발성 기체가 발생할 수 있는 장소에서 프로젝터를 사용하지 마십시오. 프로젝터의 내부가 과열되면 프로젝터가 점화되면서 화재가 발생할 수 있습니다. 프로젝터의 흡기구 또는 배기구를 가리지 마십시오. 흡기구 또는 배기구 중 하나라도 가리면, 프로젝터의 내부 온도가 올라 화재가 발생할 수 있습니다.

프로젝터의 작동 온도 범위를 벗어난 곳에 프로젝터를 설치하지 마십시오. 이러한 환경에 설치할 경우 프로젝터가 손상될 수 있습니다. 프로젝터는 에어컨과 같은 배기구와 떨어진 곳에 설치하십시오. 에어컨 등에서 배출되는 공기가 직접 프로젝터 위로 흘러 온도가 올라 프로젝터가 올바로 작동하지

프로젝터는 형광등과 떨어진 곳에 설치하십시오. 일부 형광등은 프로젝터의 리모컨을 간섭할 수 있습니다.제품을 안전하게 사용하는 방법

프로젝터는 형광등이나 직사 광선과 같이 강렬한 빛이 원격 수신기를 비추지 않은 곳에 설치

강렬한 광선이 원격 수신기을 비추면 리모컨이 올바로 작동하지 않을 수 있습니다. 프로젝터는 렌즈 또는 내부 부품이 오염되지 않도록 하려면 먼지 및 습기가 과도하지 않은 곳에

먼지가 많거나 습도가 높아질 수 있는 곳 또는 연기나 증기가 발생할 수 있는 곳에는 프로젝 터를 설치하지 마십시오. 그러지 않을 경우 화재 또는 감전이 발생할 수 있습니다. 또한 프로젝터 케이스 기능이 저하되어 프로젝터가 마운트에서 떨어질 수 있습니다. 케이스 기능 저하로 인해 프로젝터가 떨어질 수 있는 환경의 예

공장 또는 주방과 같이, 연기 또는 공기 중 오일 입자가 과다할 수 있는 곳

공장 또는 실험실과 같이, 휘발성 솔벤트 또는 화학물질이 존재하는 곳

공장 또는 주방과 같이, 프로젝터가 세제 또는 화학물질에 노출될 수 있는 곳

휴게실과 같이, 종종 아로마 오일이 사용되는 곳

때때로 과도한 연기, 공기 중 오일 입자 또는 거품을 생성하는 장치 근처 설치 후 취급 시 주의 사항

설치 후 볼트 또는 볼트를 절대 풀지 마십시오. 주기적으로 나사 또는 볼트가 풀렸는지 확인하고, 풀린 나사 또는 볼트가 있는 경우 이들을 완전히 조이십시오. 나사 또는 볼트를 완전히 조이지 않을 경우 마운트 또는 프로젝터가 떨어지거나 쓰러져 부상 또는 사고가 발생할 수 있습니다. 마운트에 과도한 힘을 가하거나 마운트에 매달리지 마십시오. 이 가이드에 지시된 내용을 제외하고 이 제품을 분해하거나 개조하지 마십시오. 이 제품을 청소할 때 젖은 천이나, 알코올, 벤진 또는 시너와 같은 솔벤트를 사용하지 마십시오. 물이 프로젝터 또는 케이스 안으로 들어가면 기능이 저하되거나 균열이 생겨 감전을 초래할 수 있

• 제품을 안전하게 사용하는 방법 안전 지침 p. 1

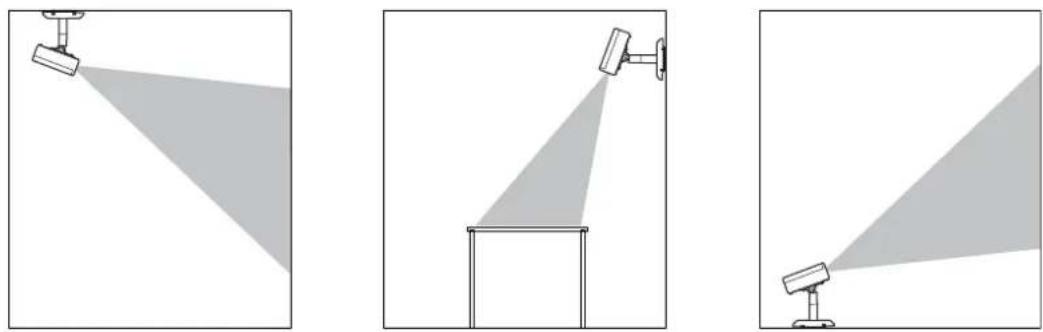

• 설치 유형 p. 1
• 안전 표시 p. 1
• 일반 정보 표시 p. 1
• 프로젝터 설치 시 주의 사항 p. 2
• 설치 위치 상의 경고 및 주의 p. 3
• 설치 후 취급 시 주의 사항 p. 4

패키지 내용물 . . . ...................... 6

• 프로젝터에 마운트 부착하기 p. 8
• 프로젝터 플레이트 부착하기 p. 8
• 암 유닛 부착하기 p. 9
• 안전 와이어 설치하기 p. 11
• 설치 장소에 프로젝터 부착하기 p. 12
• 설치 위치 결정하기 p. 12
• 장착 구멍 위치 및 치수 p. 12
• 장착 위치가 콘크리트인 경우 p. 12
• 장착 위치가 목재인 경우 천장 마운트/플로어 스탠드 플레이트 부착하기 p. 13

• 천장 마운트/플로어 스탠드 플레이트에 암 유닛 고정하기 p. 15
• 케이블 연결하기 p. 16

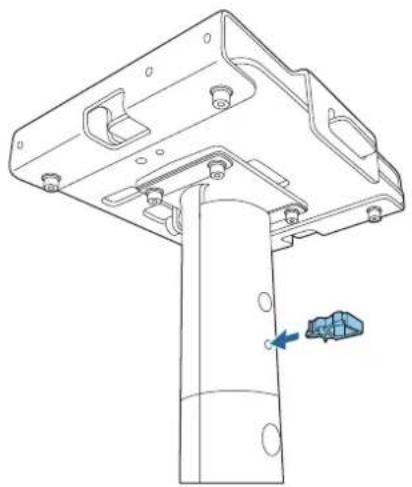

• 마운트 커버 부착하기 p. 17
• 프로젝터의 방향 조정하기 p. 20

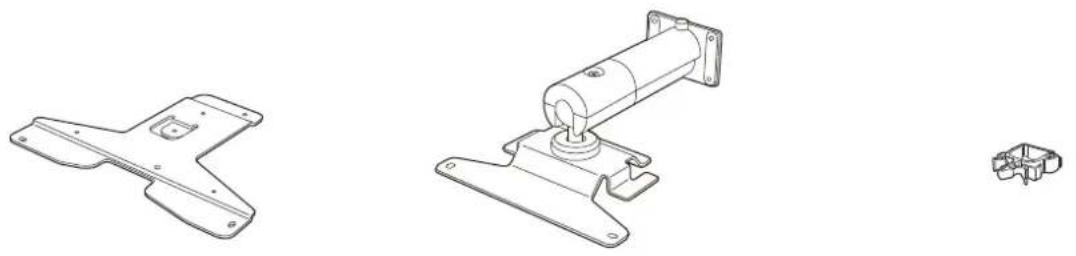

작업을 시작하기 전에 다음 부속품이 모두 있는지 확인하십시오. 프로젝터 플레이트 암 유닛 케이블 클램프 천장 마운트/플로어 스탠드 플레이트 A 천장 마운트/플로어 스탠드 플레이트 B 마운트 커버 A 마운트 커버 B 안전 와이어 세트(안전 와이어(500 mm) 및

육각 렌치(M4 볼 포인트) 육각 렌치(M6) 형태 이름 수량 용도 M4 x 14 mm 육각 접시머리 나사(와셔

4 천장 마운트/플로어 스탠드 플레이트 B를 고정

4 암 유닛을 천장 마운트/플로어 스탠드 플레이 트에 고정합니다.프로젝터 준비하기

형태 이름 수량 용도 M4 x 10 mm 육각 접시머리 나사(와셔

4 프로젝터 플레이트를 프로젝터에 고정합니다. 3 암 유닛을 프로젝터 플레이트에 고정합니다. 6 마운트 커버를 고정합니다.설치 절차

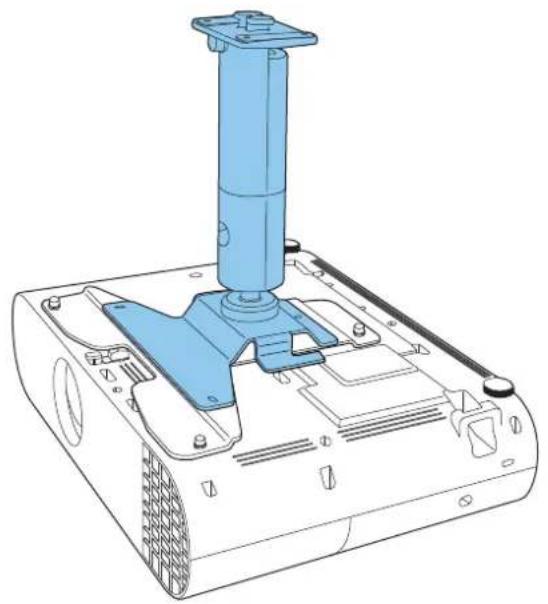

프로젝터에 마운트 부착하기 프로젝터 플레이트와 암 유닛을 프로젝터의 베이스에 부착하십시오. 마운트를 프로젝터에 부착할 때는 제공된 나사를 사용해야 합니다. 프로젝터 플레이트 부착하기 사용 중인 모델에 따라 프로젝터 플레이트를 부착하지 않아도 됩니다. 암 유닛 설치 절차로 이동하십시오.프로젝터 플레이트가 필요한 경우 프로젝터 플레이트가 필요없는 경우

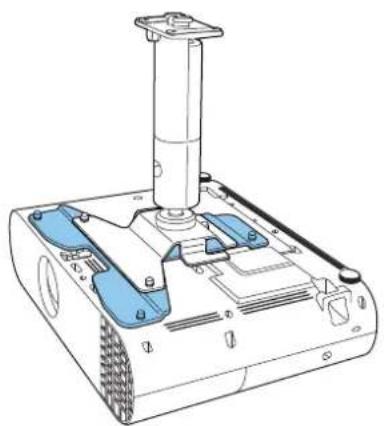

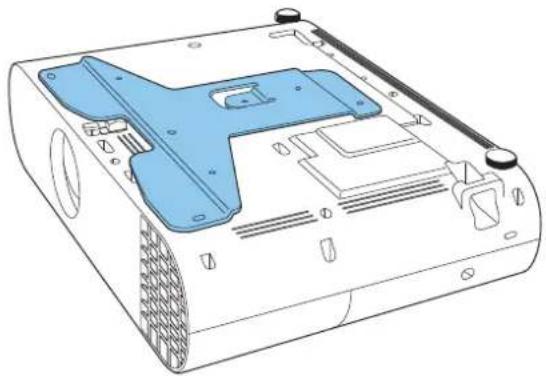

프로젝터 플레이트를 프로젝터의 베이스에 올려놓습니다. 프로젝터의 마운트 고정점 나사 구멍을 프로젝터 플레이트의 나사 구멍에 맞춰 정렬합니다.설치 절차

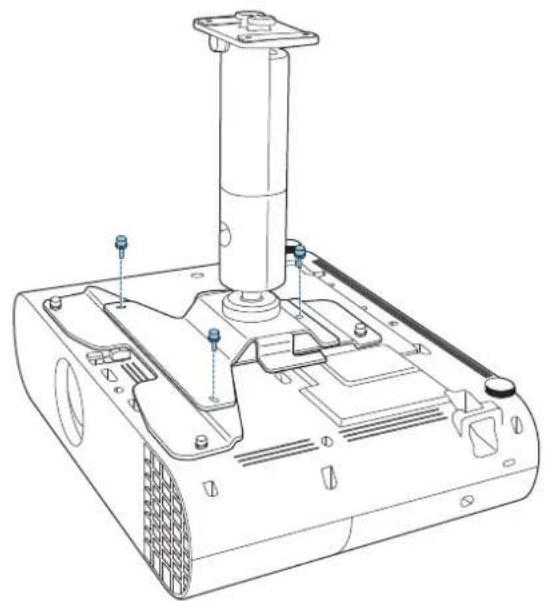

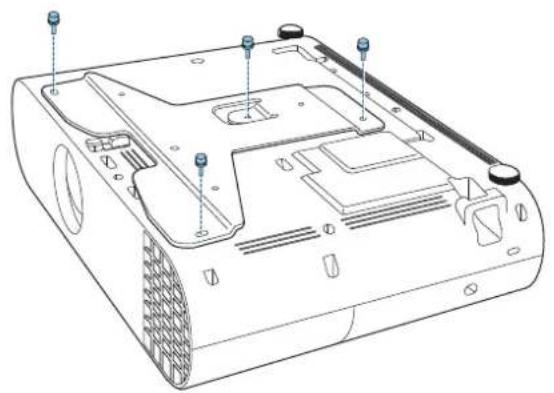

제공된 M4 x 10 mm 나사(4개)를 사용하여 프로젝터 플레이트를 고정합니다.

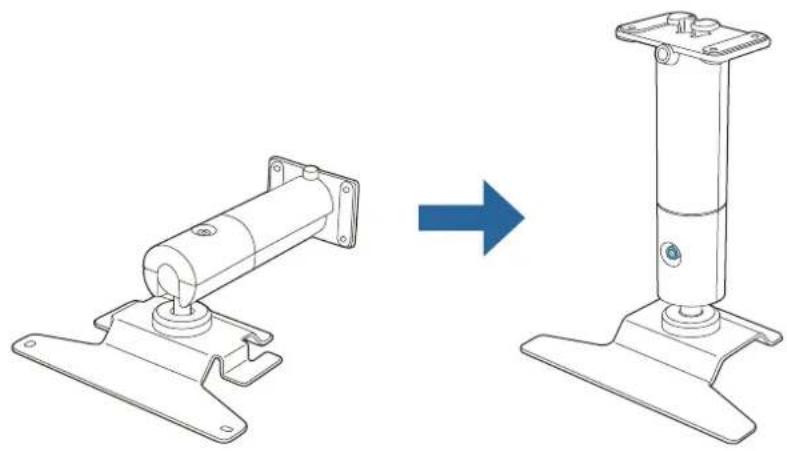

암 유닛을 똑바로 펴고 나사를 조입니다.설치 절차

암 유닛을 프로젝터에 올려놓습니다. 프로젝터 플레이트 또는 프로젝터의 나사 구멍을 암 유닛의 나사 구멍에 맞춰 정렬합니다. 프로젝터 플레이트가 있는 경우 프로젝터 플레이트가 없는 경우

제공된 M4 x 10 mm 나사(3개)를 사용하여 암 유닛을 프로젝터에 고정합니다. 프로젝터 플레이트가 있는 경우 프로젝터 플레이트가 없는 경우설치 절차

안전 와이어 설치하기 천장, 벽 또는 선반과 같이 높은 곳에 설치할 경우, 암 유닛을 부착한 후 프로젝터가 떨어지는 것을 방지하기 위해 제공된 안전 와이어를 부착하십시오. 설치 절차에 대한 자세한 내용은 안전 와이어 세트와 함께 제공된

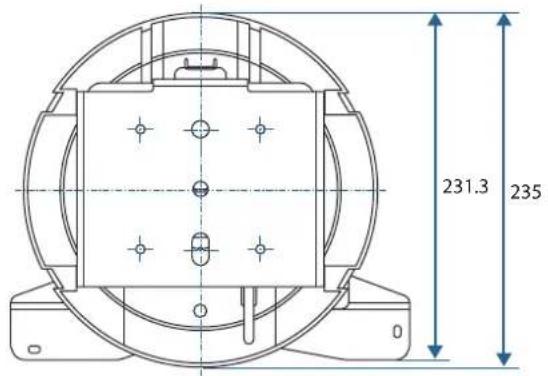

이미지를 투사하려는 위치를 확인하고 천장 마운트/플로어 스탠드의 장착 위치를 결정합니다.천장 마운트/플로어 스탠드를 설치할 위치의 구조(강도 등)를 고려하십시오. 장착 구멍 위치 및 치수 앵커 볼트 장착 구멍(M10)목재 나사 장착 구멍(공칭 직경 5.1) 장착 위치가 콘크리트인 경우 2개의 앵커 볼트를 사용하여 마운트를 콘크리트 표면에 부착하십시오. 상용 앵커 볼트를 구입해야 합니다.

• 설치 영역의 콘크리트가 이 제품과 프로젝터를 합친 질량을 지탱할 수 있는지, 그리고 지진 등에 의해 발생할수 있는 측방향 이동을 견딜 수 있는지 미리 확인하십시오. 시간이 흘러 콘크리트가 깨지기 쉬워지거나 기능이저하된 경우, 철근 등으로 이를 안전하게 보강하십시오. 앵커가 파손되거나 느슨해지거나 정렬이 잘못되지 않도록 일반 표준과, 콘크리트 제조업체에서 지정한 표준및 방법에 따라 앵커를 설치해야 합니다. 설치 시 또는 각도 조정을 마친 후 모든 나사를 단단히 조이십시오.나사를 조인 후에 추가적으로 더 조여 느슨한 나사가 하나도 없도록 해야 합니다. 당사는 설치 영역에서 충분치 않은 강도 등으로 인해 이 제품이 떨어져 발생하는 어떠한 사고에 대해서도 책임을 지지 않는다는 점에 유의하십시오.설치 절차

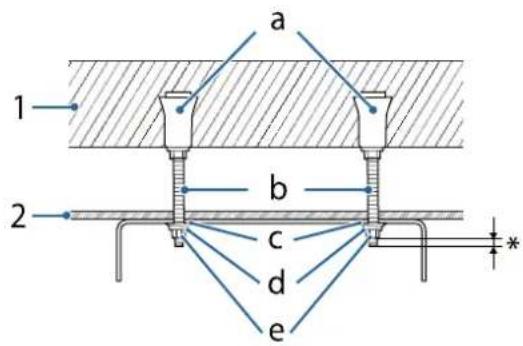

1: 콘크리트2: 천장 표면a: 암나사형 앵커b: 아이 볼트c: 평와셔d: 스프링 와셔e: 육각 너트*: 최소한 3개의 나사 봉우리가 보여야 합니다.그러나 마운트에 닿기 때문에 9 mm를 초과해서는 안 됩니다. 장착 위치가 목재인 경우

목재 나사를 사용하여 설치할 경우 베이스 두께가 최소 20 mm여야 합니다. 천장 마운트/플로어 스탠드 플레이트 부착하기

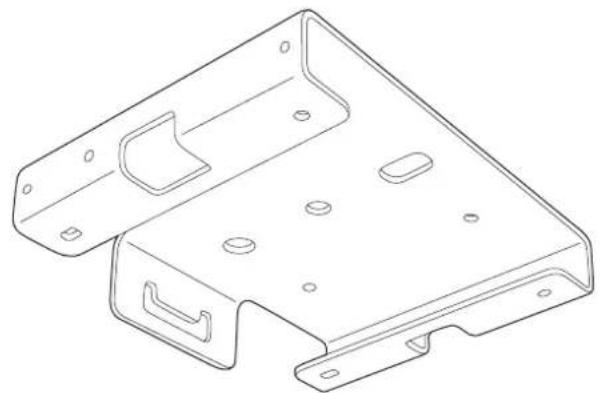

설치 위치에서 장착 구멍을 뚫습니다.

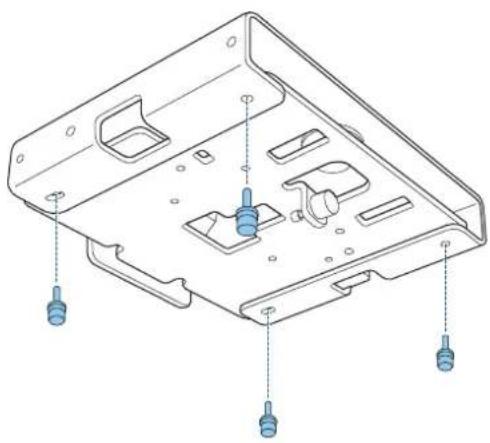

천장 마운트/플로어 스탠드 플레이트 A를 천장에 부착합니다. 설치에 사용할 상용 품목을 구입하십시오.설치 절차

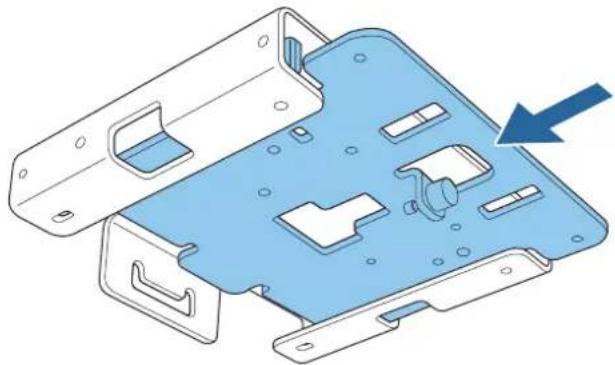

천장 마운트/플로어 스탠드 플레이트 B를 플레이트 A에 끼웁니다.

육각 렌치(M4 볼 포인트)를 사용하여 제공된 M4 x 14 mm 나사(4개)를 조여 천장 마운트/ 플로어 스탠드 플레이트 B를 고정합니다.설치 절차

천장 마운트/플로어 스탠드 플레이트에 암 유닛 고정하기

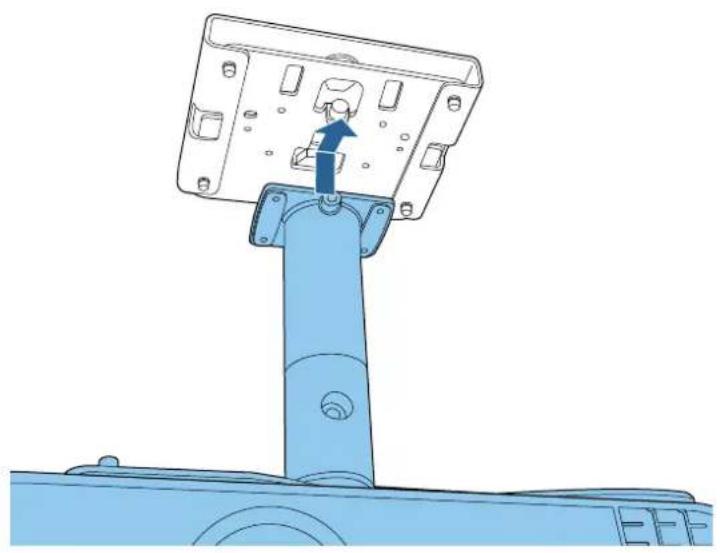

암 유닛을 천장 마운트/플로어 스탠드 플레이트 B에 제공된 간극에 끼웁니다. 암 유닛을 전면 쪽으로 밀고, 천장 마운트/플로어 스탠드 플레이트 B의 나사 구멍을 암 유닛의 나사 구멍에맞춰 정렬합니다.

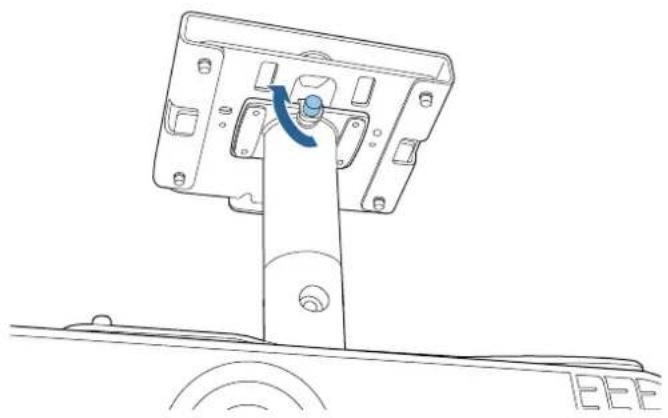

천장 마운트/플로어 스탠드 플레이트 B의 나사를 조여 임시로 암 유닛을 고정합니다.

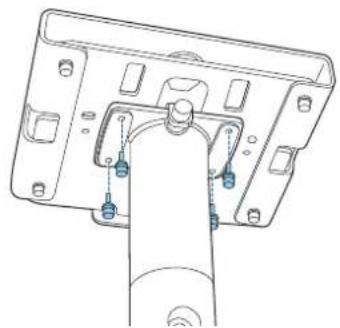

육각 렌치(M4 볼 포인트)를 사용하여 제공된 M4 x 14 mm 나사(4개)를 조여 암 유닛을 고

필요한 케이블을 프로젝터의 연결 포트에 연결하십시오. 연결 포트에 대한 자세한 내용은 프로젝터의

케이블 클램프를 암 유닛에 부착합니다. 암 유닛의 구멍을 통과해 장착되도록 케이블 클램프를 끼웁니다.

마운트 A를 천장 마운트/플로어 스탠드 플레이트에 부착합니다.

필요한 경우 케이블이 케이블 경로 또는 케이블 클램프를 통과하도록 배선하십시오. 케이블이 두껍거나 케이블이 여러 개일 경우 케이블 경로 또는 케이블 클램프를 통과시키지 않고 직접 연결하십시오.설치 절차

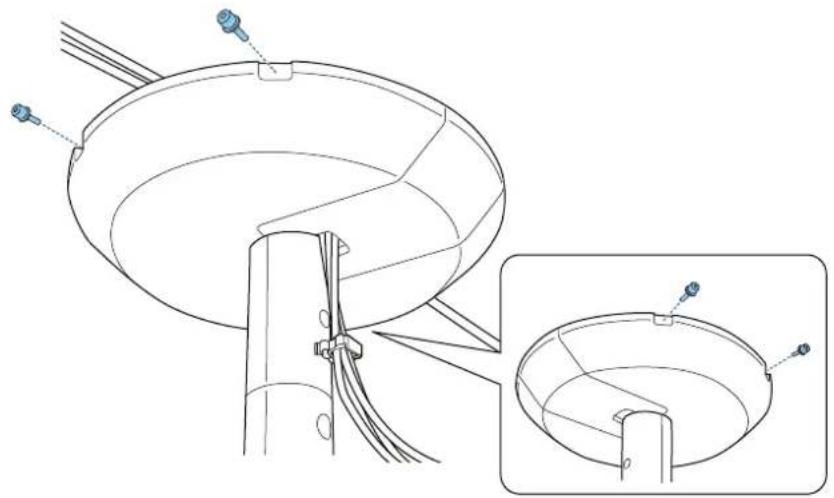

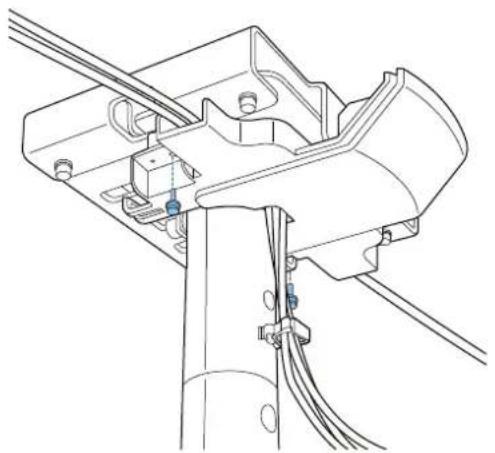

제공된 M4 x 10 mm 나사(2개)를 사용하여 마운트 커버 A를 고정합니다.

케이블이 마운트 커버에 끼이지 않도록 하십시오. 케이블이 커버와 마운트 사이에 끼인 상태에서 나사를 조일 경우 케이블 연결이 끊길 수 있습니다.

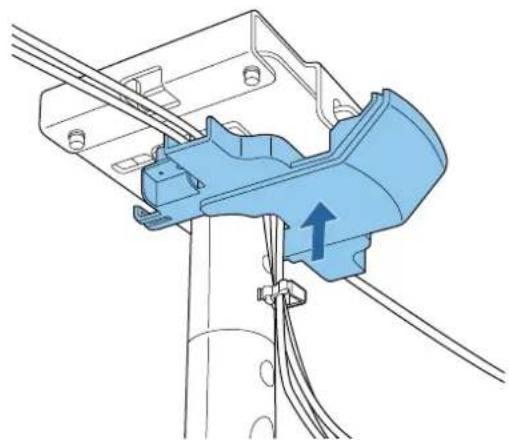

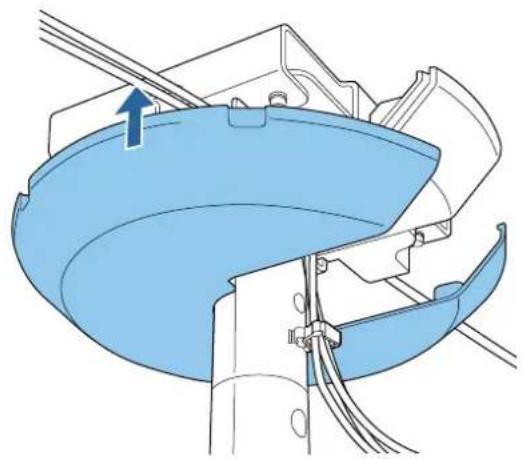

마운트 커버 B를 부착합니다. 이를 마운트 커버 A 위로 걸어 임시로 고정합니다.설치 절차

제공된 M4 x 10 mm 나사(4개)를 사용하여 마운트 커버 B를 고정합니다. 마운트 커버 B를 아래로부터 받치면서 나사 구멍들을 정렬합니다.설치 절차

프로젝터의 방향 조정하기 프로젝터 지지 섹션에서 볼 조인트를 사용하여 프로젝터의 방향 및 각도를 조정할 수 있습니다.조정 가능한 각도 범위는 사용 중인 모델에 따라 다릅니다. 자세한 내용은 프로젝터와 함께 제공된

프로젝터 또는 리모컨의 전원 버튼을 누릅니다. 프로젝터가 켜집니다. 프로젝터를 켜기 전에 마운트가 단단히 고정되었는지 확인하십시오.

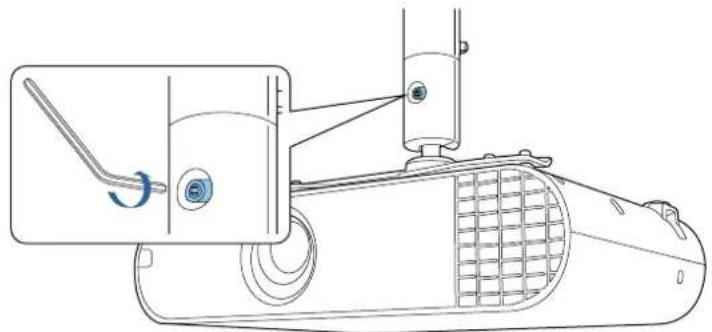

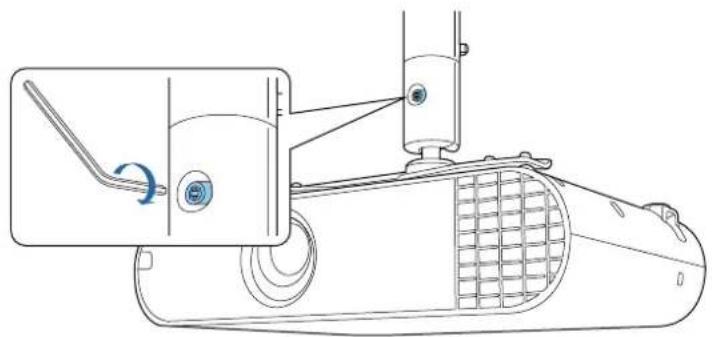

육각 렌치(M6)를 사용하여 암 유닛의 볼 조인트 나사를 풉니다.

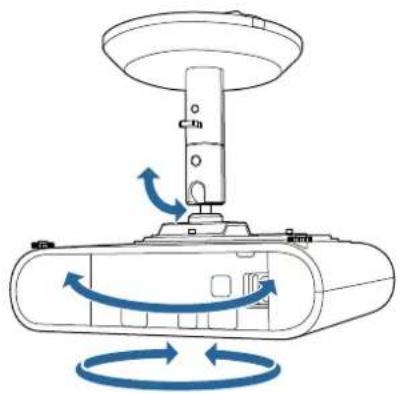

프로젝터의 방향을 조정합니다. 방향을 조정하는 동안 프로젝터를 아래로부터 받쳐주어야 합니다.설치 절차

조정을 마치면 육각 렌치(M6)를 사용하여 볼 조인트 부분용 나사를 단단히 조입니다.

조정한 후에는 볼 조인트의 나사를 완전히 조이십시오. 완전히 조이지 않을 경우 프로젝터의 각도가변경되어 이미지의 위치가 이동합니다. 프로젝터의 방향을 조정한 후 투사되는 이미지의 크기와 초점을 조정합니다. 자세한 내용은 프로젝터와함께 제공된 를 참조하십시오.부록

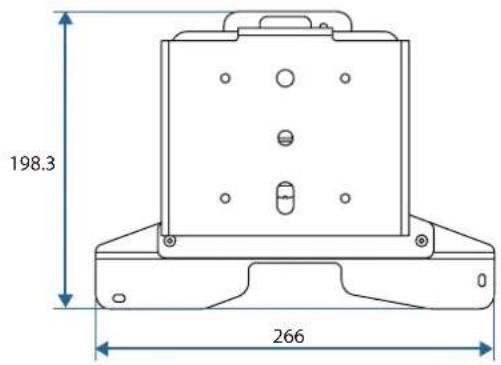

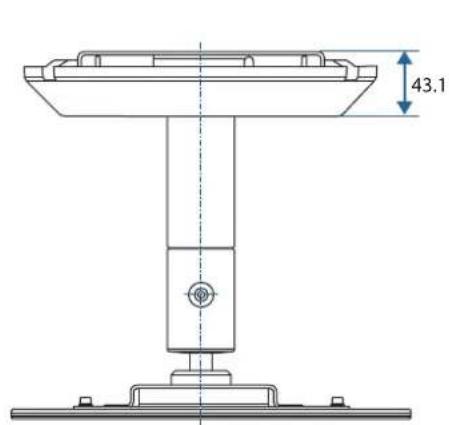

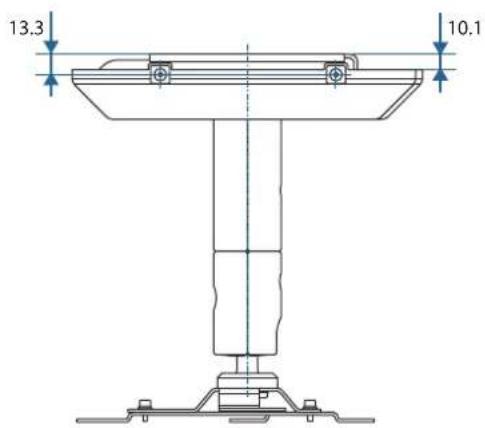

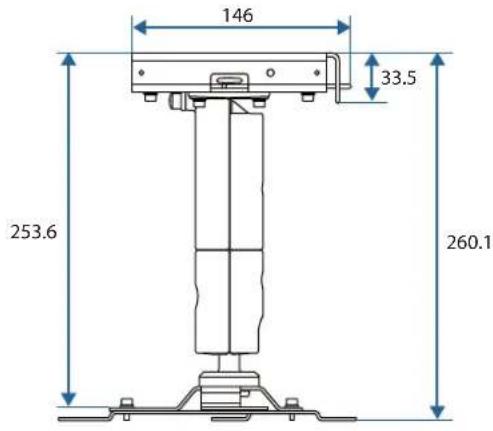

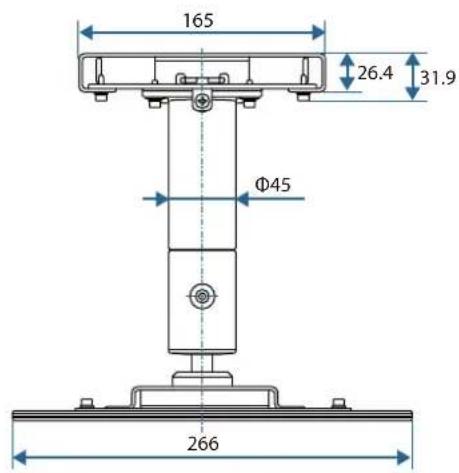

질량(프로젝터 플레이트, 암 유닛, 천장 마운트/플로어 스탠드 플레이트 A/B, 마운트 커버 A/B) 약 2.7 kg 최대 부하 용량 약 10.0kg
