BEDIENUNGSANLEITUNG ELPMB60 EPSON

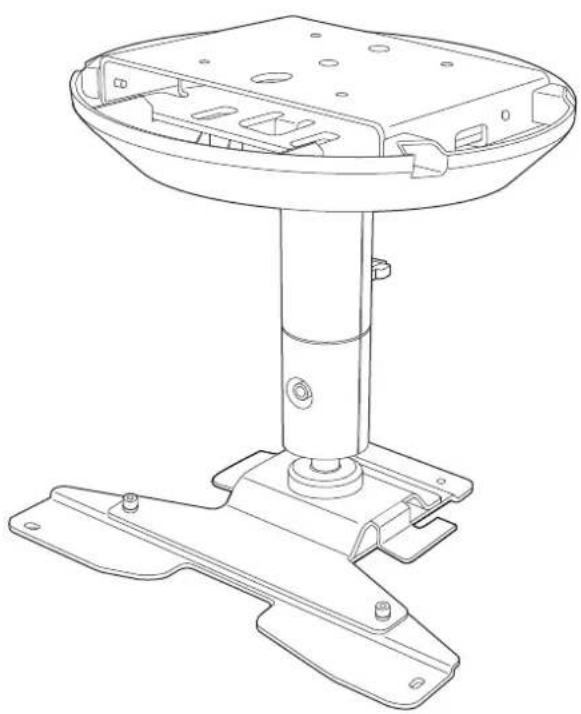

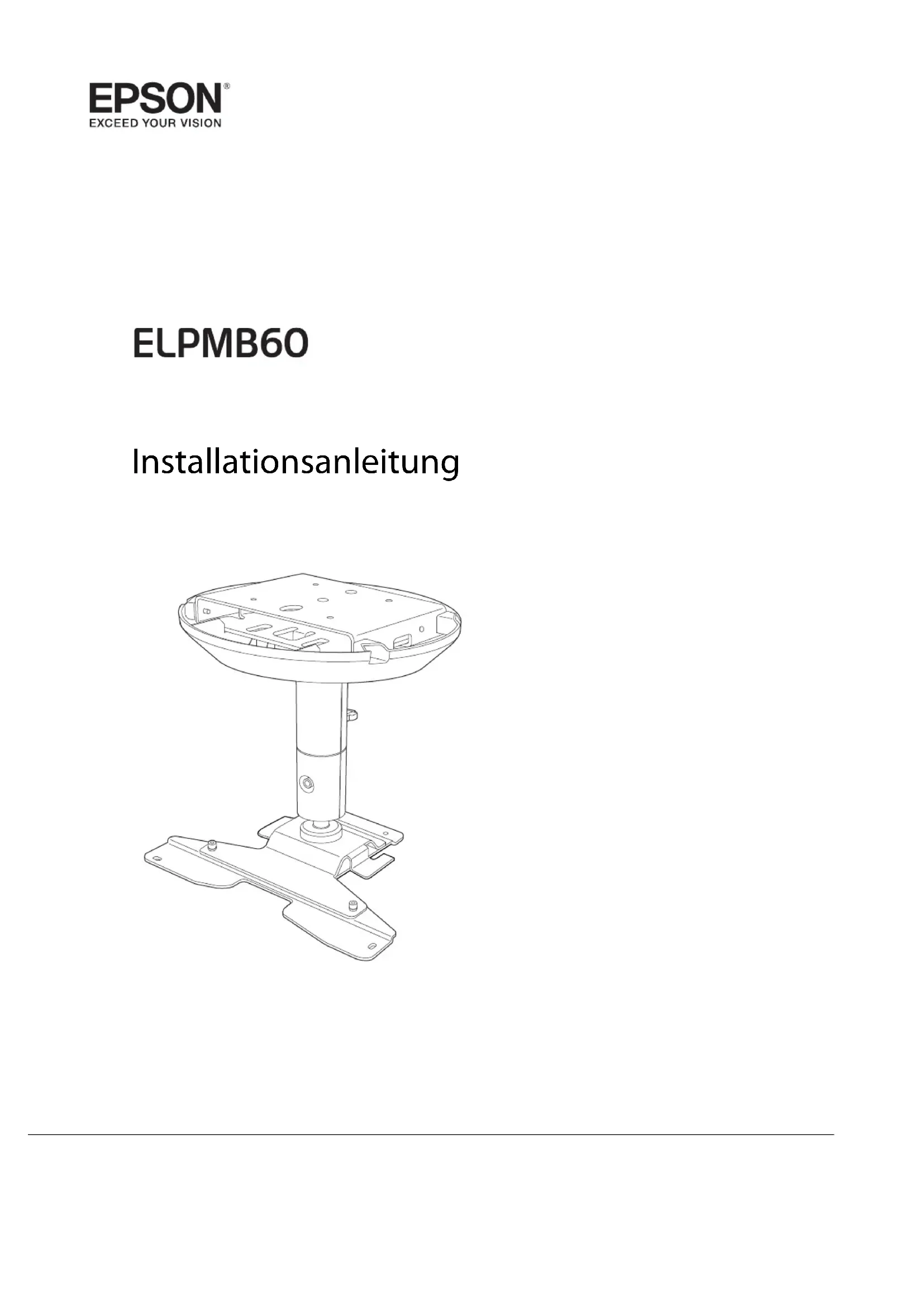

©SEIKO EPSON CORPORATION 2019. All rights reserved.InstallationsanleitungSichere Verwendung des Produktes

Sicherheitsanweisungen Diese Anleitung erklärt, wie Sie den Projektor mit der/dem mitgelieferten ELPMB60 Deckenhalterung/ Bodenständer an einer Decke oder Wand montieren oder auf dem Boden aufstellen. Achten Sie darauf, diese Anleitung zur sicheren Nutzung von Installationshalterungen und Projektor sorgfältig zu lesen. Unsachgemäße Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung könnte zu einer Beschädigung des Produktes oder zu Verletzungen oder Sachschäden führen. Halten Sie diese Installationsanleitung stets griffbereit, um ggf. später darauf zurückgreifen zu können. Lesen Sie bezüglich der Handhabung des Projektors die mit Ihrem Projektor gelieferte Bedienungsanleitung und die Sicherheitsanweisungen und befolgen Sie die Anweisungen in diesen Dokumenten. Installationsart Dieses Produkt kann an einer Decke oder Wand montiert oder auf dem Boden aufgestellt werden. Sicherheitshinweise Die Dokumentation und dieses Produkt zeigen anhand von grafischen Symbolen die sichere und richtige Nutzung dieses Produktes, damit Verletzungen am Nutzer und Dritten sowie Sachschäden vermieden werden. Die Zeichen und ihre Bedeutung sind wie folgt. Stellen Sie sicher, dass Sie diese vollständig verstehen, bevor Sie die Anleitung lesen. Symbol Erklärung Warnung Dieses Symbol verweist auf Informationen, deren Nichtbeachtung möglicherweise zu fal- scher Handhabung und somit zu Verletzungen oder sogar zum Tod führen kann. Achtung Dieses Symbol verweist auf Informationen, deren Nichtbeachtung möglicherweise zu fal- scher Handhabung und somit zu Verletzungen oder Sachschäden führen kann. Allgemeine Informationen Symbole Erklärung Dieses Symbol verweist auf eine zu unterlassende Handlung Dieses Symbol verweist auf eine Handlung, die vorgenommen werden sollte

Dieses Symbol verweist auf zugehörige oder nützliche InformationenSichere Verwendung des Produktes

Warnhinweise zur Installation des Projektors Warnung Die Installation des Projektors sollte von einem Experten, der die erforderlichen Fähigkei- ten und Kenntnisse besitzt, durchgeführt werden. Falls die Installation nicht richtig durchgeführt wird, könnten Halterung und/oder Projektor he- runterfallen oder umkippen und Verletzungen oder Unfälle verursachen. Zur Durchführung der Installation befolgen Sie bitte die Anweisungen in dieser Anleitung. Falls die Anweisungen nicht befolgt werden, könnten Halterung und/oder Projektor herunterfallen oder umkippen und Verletzungen oder Unfälle verursachen. Prüfen Sie vor der Installation, ob Konstruktion und Material des Installationsortes stabil genug sind, und verwenden Sie die optimale Installationsmethode. Falls die Arbeit nicht richtig durchgeführt wird, könnten Halterung und/oder Projektor herunter- fallen oder umkippen und Verletzungen oder Unfälle verursachen. Die Installation an einer Decke oder Wand muss von mindestens zwei Personen durchge- führt werden. Achten Sie außerdem auf einen sichere, stabilen Untergrund, damit Halte- rung und/oder Projektor nicht herunterfallen. Bei Installation an einem hohen Ort, wie an einer Decke oder Wand oder in einem Regal, müssen Sie darauf achten, den mitgelieferten Sicherheitsdraht an Halterung und Projektor zu befestigen, damit der Projektor nicht herunterfällt. Bringen Sie nichts mit Ausnahme des mit diesem Produkt kompatiblen EPSON-Projektors an dieser Halterung an. Falls Sie einen nicht mit diesem Produkt kompatiblen Projektor anbringen, könnte die Halterung herunterfallen, umkippen oder beschädigt werden, was die Gefahr ernsthafter oder sogar tödlicher Verletzungen birgt. Prüfen Sie den Katalog auf mit diesem Produkt kompatible Projektoren. Achten Sie bei der Installation darauf, eine leicht erreichbare Trennvorrichtung (mit einem Nennstrom von 10 A oder weniger) zu installieren. Falls während der Installation Probleme auftreten, schalten Sie die interne Verkabelung umgehend aus. Beachten Sie Folgendes bei der Handhabung des Netzkabels. Andernfalls drohen Brand- und Stromschlaggefahr.

Fassen Sie den Stecker nicht mit nassen Händen an

Verwenden Sie kein beschädigtes oder modifiziertes Netzkabel

Wenden Sie keine übermäßige Kraft auf das Netzkabel an

Achten Sie darauf, dass das Kabel während der Installation nicht zwischen Teilen der Halterung usw. eingeklemmt wird Wickeln Sie Kabel nicht um Projektor oder Halterung. Führen Sie Kabel bei der Verkabelung so, dass sie nicht an Schrauben und Bolzen entlang verlaufen. Falls die Kabel mit Schrauben oder Bolzen in Kontakt kommen, bestehen Brand- oder Strom- schlaggefahr.Sichere Verwendung des Produktes

Warnung Achten Sie darauf, die Schrauben oder Bolzen bei der Installation vollständig festzuziehen. Falls sie nicht vollständig festgezogen sind, könnten Halterung und/oder Projektor herunterfallen, umkippen und Verletzungen oder Unfälle verursachen. Lösen oder entfernen Sie Schrauben ausschließlich zum Installieren oder Entfernen dieses Produktes. Verwenden Sie bei Befestigung der Halterung keine Klebemittel, um ein Lösen der Schrau- ben zu verhindern; verzichten Sie auch auf Schmiermittel, Öle usw. Falls Sie Klebemittel verwenden, um ein Lösen der Schrauben zu verhindern, oder Dinge, wie Schmiermittel oder Öle, einsetzen, könnte das Projektorgehäuse brüchig werden, umkippen und Verletzungen oder Unfälle verursachen. Hängen Sie sich nicht an Halterung oder Projektor; stellen Sie keine schweren Gegenstän- den auf ihnen ab. Andernfalls könnten Halterung und/oder Projektor herunterfallen oder umkippen und (lebensge- fährliche) Verletzungen verursachen. Wenden Sie bei der Installation keine übermäßige Kraft auf den Projektor oder die Halte- rung an. Andernfalls könnten Halterung und/oder Projektor beschädigt werden und (lebensgefährliche) Verletzungen verursachen. Nicht in folgenden Situationen installieren. Wenden Sie sich an Ihren örtlichen Händler oder das Epson-Kundencenter.

Falls das Produkt heruntergefallen ist oder beschädigt wurde

Falls die Halterung ungewöhnlich oder beschädigt ist Warnungen und Vorsichtsmaßnahmen zu Installationspositionen Warnung Prüfen Sie Konstruktion und Material der Oberfläche, an der die Halterung installiert wird, und nutzen Sie die optimale Installationsmethode. Achten Sie darauf, dass die Oberfläche, an der die Halterung installiert wird, stark genug ist. Installieren Sie Halterung und Projektor nicht an instabilen Orten, an denen sie Vibrationen oder Stößen ausgesetzt sein könnten. Die Oberfläche, an der die Halterung befestigt ist, könnte beschädigt werden. Zudem könnten Halterung und/oder Projektor herunterfallen, umkippen und Verletzungen oder Unfälle verursa- chen. Installieren Sie das Produkt nicht an einer geneigten Oberfläche oder einer Fläche, die nicht stark genug ist. Die Installationsposition muss stark genug sein, Projektor und Produkt zu tragen. Prüfen Sie Ge- wicht von Projektor und Produkt vor der Installation. Führen Sie Rechnungen zum erlaubten Ge- wicht usw. durch und installieren Sie beides sicher. Installieren oder nutzen Sie den Projektor nicht an Orten, an denen er Regen oder Wasser ausgesetzt sein könnte, wie bspw. im Freien oder in Badezimmern. Andernfalls drohen Brand- und Stromschlaggefahr.Sichere Verwendung des Produktes

Warnung Verwenden Sie den Projektor nicht an Orten mit brennbaren oder explosiven Gasen. Falls das Innere des Projektors zu heiß wird, könnte es sich entzünden und einen Brand verursachen. Decken Sie die Zu- oder Abluftöffnungen des Projektors nicht ab. Falls Öffnungen abgedeckt werden, kann die interne Temperatur des Projektors ansteigen und einen Brand verursachen. Achtung Installieren Sie den Projektor nicht an Orten außerhalb des Betriebstemperaturbereichs des Projektors. Dies könnte zu Beschädigungen am Projektor führen. Installieren Sie ihn nicht in der Nähe von Abluftöffnungen, wie Klimaanlagen. Falls die Luft von einer Klimaanlage und dergleichen direkt über den Projektor strömt, steigt die Temperatur und der Projektor funktioniert möglicherweise nicht richtig. Installieren Sie den Projektor nicht in der Nähe von Leuchtstofflampen. Einige Leuchtstofflampen-Typen können die Fernbedienung des Projektors stören. Installieren Sie den Projektor nicht an Orten, an denen intensives Licht, wie z. B. von Leuchtstofflampen, oder direktes Sonnenlicht auf den Fernbedienungsempfänger fallen. Falls starke Lichtstrahlen auf den Fernbedienungsempfänger fallen, funktioniert die Fernbedie- nung möglicherweise nicht richtig. Achten Sie darauf, den Projektor an Orten ohne übermäßige Staub- oder Feuchtigkeits- belastung zu installieren; andernfalls können Objektiv oder interne Komponenten schmut- zig werden. Installieren Sie den Projektor nicht an sehr staubigen oder feuchten Orten oder an Orten, die Rauch oder Dampf ausgesetzt sind. Andernfalls drohen Brand- und Stromschlaggefahr. Zudem könnte das Projektorgehäuse beschä- digt werden und der Projektor aus der Halterung fallen. Beispiele von Umgebungen, in denen das Gehäuse des Projektors beeinträchtigt werden könnte

Orte, die übermäßig viel Rauch oder luftgetragenen Ölpartikeln ausgesetzt sind, wie Fabriken oder Küchen

Orte mit flüchtigen Lösungsmitteln oder Chemikalien, wie Fabriken oder Labors

Orte, an denen der Projektor Reinigungsmitteln oder Chemikalien ausgesetzt sein könnte, wie Fab- riken oder Küchen

Orte, in denen häufig Aromaöle verwendet werden, wie Entspannungsräume

In der Nähe von Geräten, die übermäßig viel Raum, luftgetragene Ölpartikel oder Schaum produ- zieren, beispielsweise bei VeranstaltungenSichere Verwendung des Produktes

Warnhinweise zur Handhabung nach der Installation Warnung Lösen Sie Schrauben oder Bolzen nach der Installation nicht. Achten Sie darauf, Schrauben und Bolzen regelmäßig auf festen Sitz zu prüfen; ziehen Sie sie bei Bedarf fest. Falls sie nicht vollständig festgezogen sind, könnten Halterung und/oder Projektor herunterfallen, umkippen und Verletzungen oder Unfälle verursachen. Wenden Sie keine übermäßige Kraft auf den die Halterung an, hängen Sie sich nicht an die Halterung. Demontieren oder modifizieren Sie dieses Produkt, sofern nicht in dieser Anleitung be- schrieben. Reinigen Sie das Produkt nicht mit einem feuchten Tuch oder Lösungsmitteln, wie Alkohol, Benzin oder Verdünner. Wasser könnte in den Projektor gelangen oder das Gehäuse könnte beschädigt oder brüchig wer- den, wodurch Stromschlaggefahr besteht.Inhaltsverzeichnis

• Sichere Verwendung des Produktes Sicherheitsanweisungen p. 1
• Installationsart p. 1
• Sicherheitshinweise p. 1
• Allgemeine Informationen p. 1
• Warnhinweise zur Installation des Projektors p. 2
• Warnungen und Vorsichtsmaßnahmen zu Installationspositionen p. 3
• Warnhinweise zur Handhabung nach der Installation p. 5
• Projektor vorbereiten Verpackungsinhalt p. 7
• Installation Halterung am Projektor anbringen p. 9
• Projektorplatte anpassen p. 9
• Armeinheit anbringen p. 10
• Sicherheitsdraht installieren p. 12
• Projektor an der Installationsposition anbringen p. 13
• Installationsposition ermitteln p. 13
• Positionen und Abmessungen von Montagelöchern p. 13
• Wenn der Montageuntergrund Beton ist p. 13
• Wenn der Montageuntergrund Holz ist p. 14
• Platte für Deckenhalterung/Bodenständer anbringen p. 14
• Armeinheit an der Platte von Deckenhalterung/ Bodenständer anbringen p. 16
• Kabel anschließen p. 17
• Montageabdeckung anbringen Ausrichtung des Projektors anpassen p. 18

Anhang Technische Daten .................... 23 Aussehen ............................23Projektor vorbereiten

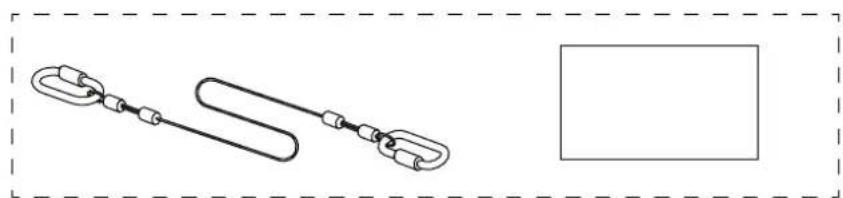

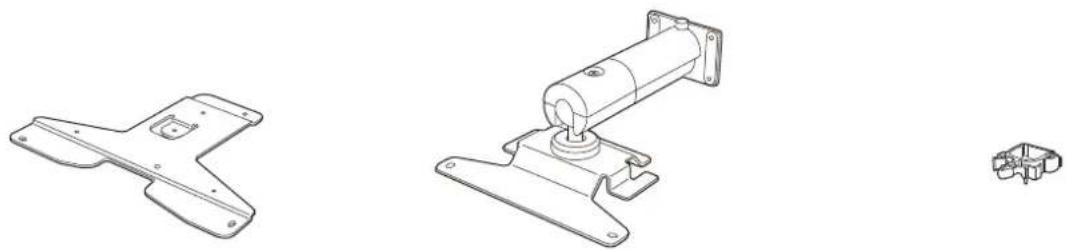

Verpackungsinhalt Stellen Sie sicher, dass Sie folgende Zubehörteile haben, bevor Sie beginnen. Projektorplatte Armeinheit Kabelklemme Deckenhalterung/Bodenständer – Platte A Deckenhalterung/Bodenständer – Platte B Montageabdeckung A Montageabdeckung B Sicherheitsdraht-Set (Sicherheitsdraht (500 mm) und Bedienungsanleitung) Sechskantschlüssel (M4-Kugelpunkt) Sechskantschlüssel (M6) Form Name Anzahl Verwendung Sechskantschraube (M4 x 14 mm, mit Unterlegscheibe): schwarz 4 Sichert Deckenhalterung/Bodenständer – Platte B. 4 Sichert die Armeinheit an der Platte von De- ckenhalterung/Bodenständer.Projektor vorbereiten

Form Name Anzahl Verwendung Sechskantschraube (M4 x 10 mm, mit Unterlegscheibe): silbern 4 Befestigt die Projektorplatte am Projektor. 3 Befestigt die Armeinheit an der Projektorplat- te. 6 Sichert die Montageabdeckung.Installation

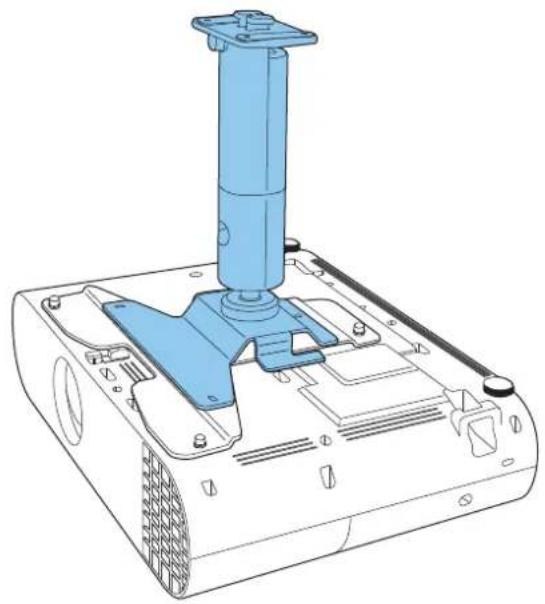

Halterung am Projektor anbringen Befestigen Sie Projektorplatte und Armeinheit an der Basis des Projektors. Achtung Achten Sie darauf, die Halterung mit den mitgelieferten Schrauben am Projektor zu befestigen. Projektorplatte anpassen Möglicherweise müssen Sie die Projektorplatte je nach dem eingesetzten Modell anbringen. Gehen Sie zu den Installationsschritten der Armeinheit. Projektorplatte erforderlich Projektorplatte nicht erforderlich

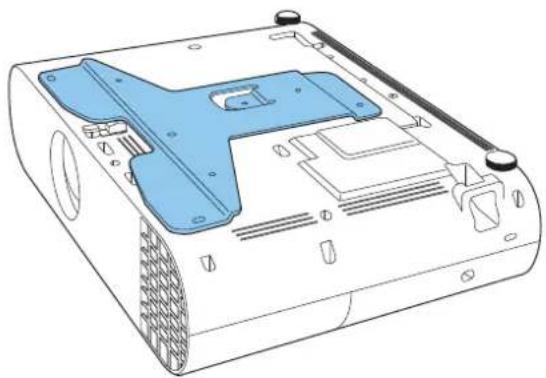

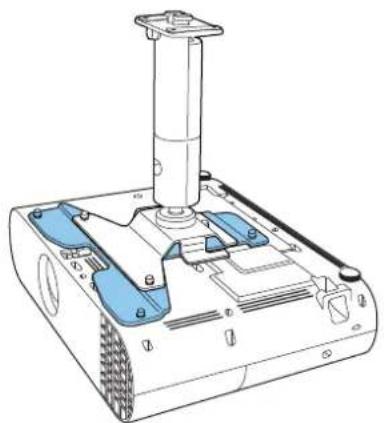

Platzieren Sie die Projektorplatte an der Basis des Projektors. Richten Sie die Schraubenlöcher am Montagepunkt des Projektors an den Schraubenlöchern an der Projektorplatte aus.Installation

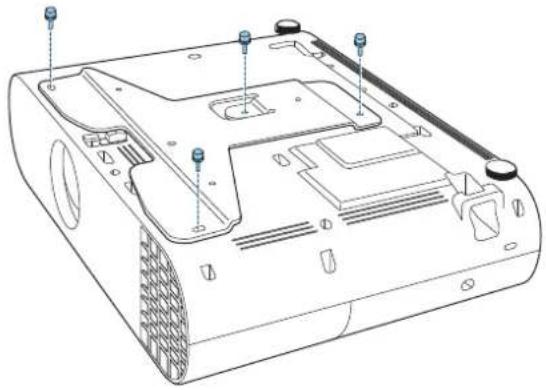

Befestigen Sie die Projektorplatte mit den mitgelieferten Schrauben (M4 x 10 mm, 4 Stück). Armeinheit anbringen

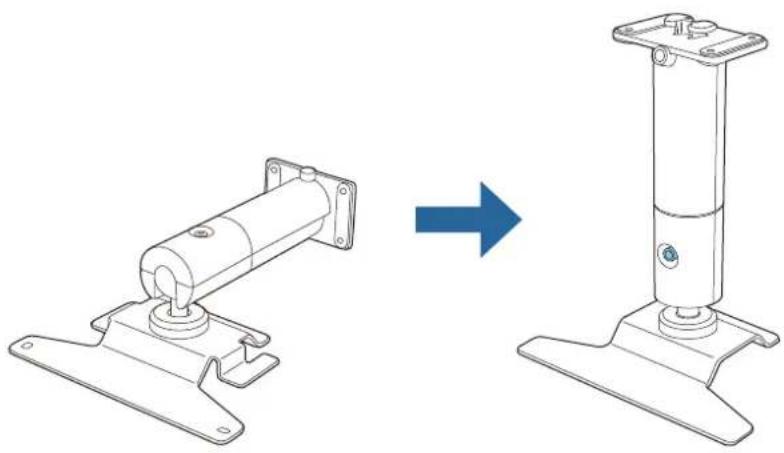

Begradigen Sie die Armeinheit und ziehen Sie die Schrauben fest.Installation

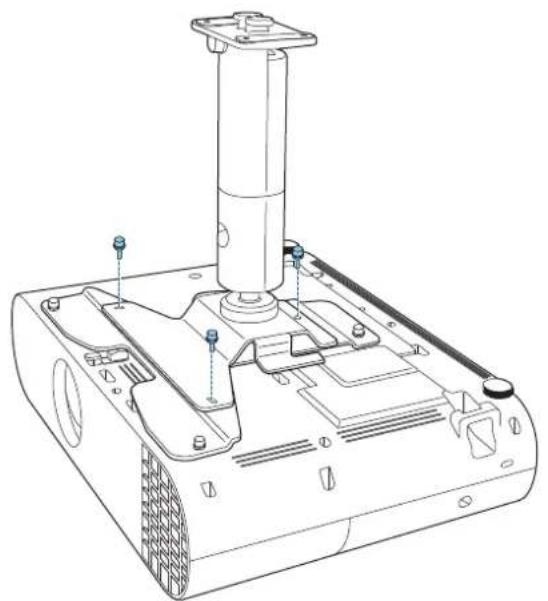

Platzieren Sie die Armeinheit am Projektor. Richten Sie die Schraubenlöcher an der Projektorplatte oder die Schraubenlöcher am Projektor an den Schraubenlöchern der Armeinheit aus. Mit Projektorplatte Ohne Projektorplatte

Befestigen Sie die Armeinheit mit den mitgelieferten Schrauben (M4 x 10 mm, 3 Stück) am Projektor. Mit Projektorplatte Ohne ProjektorplatteInstallation

Sicherheitsdraht installieren Bei Installation an einem hohen Ort, wie einer Decke oder Wand oder in einem Regal, installieren Sie nach Anbringung der Armeinheit den mitgelieferten Sicherheitsdraht, damit der Projektor nicht herunterfällt. Einzelheiten zur Installation finden Sie in der Bedienungsanleitung im Sicherheitsdraht-Set.Installation

Projektor an der Installationsposition anbringen Installationsposition ermitteln Prüfen Sie die Position, an der das Bild projiziert werden soll, und bestimmen Sie die Montageposition für die/den Deckenhalterung/Bodenständer. Berücksichtigen Sie dabei unbedingt die Konstruktion (Stärke usw.) der Installationsposition, an der Sie Deckenhalterung/Bodenständer installieren werden. Positionen und Abmessungen von Montagelöchern Ankerbolzen-Montageloch (M10) Holzschraube-Montageloch (Nenndurchmesser 5,1) Wenn der Montageuntergrund Beton ist Befestigen Sie die Halterung mit zwei Dübeln in Beton. Achten Sie darauf, handelsübliche Dübel zu kaufen. Warnung

Prüfen Sie vorab, ob der Beton der Installationsfläche dem kombinierten Gewicht dieses Produktes und des Projektors standhalten kann. Beachten Sie außerdem Seitwärtsbewegungen, die aufgrund von Erdbeben usw. auftreten können. Falls der Beton brüchig oder in schlechtem Zustand ist, müssen sie ihn mit Armierungseisen und dergleichen sicher verstärken.

Installieren Sie Dübel entsprechend den von den Herstellern der Materialien angegebenen Standards und Methoden, damit sie nicht brechen, sich lösen oder falsch ausrichten.

Achten Sie darauf, bei Installation oder nach Abschluss der Winkeleinstellung alle Schrauben sicher anzuziehen. Ziehen Sie die Schrauben nach der Anbringung weiter an, sodass sie sicher befestigt sind.

Beachten Sie, dass wir keine Verantwortung übernehmen, falls das Gerät aufgrund unzureichender Festigkeit usw. der Installationsfläche herunterfällt und Unfälle verursacht.Installation

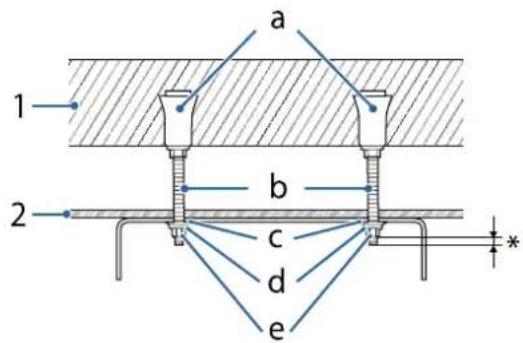

1: Beton 2: Deckenfläche a: Dübel mit Innengewinde b: Augenschraube c: Flache Unterlegscheibe d: Federscheibe e: Sechskantmutter *: Mindestens 3 Rippen der Schraube sollten sichtbar sein. Verlängern Sie sie jedoch nicht um mehr als 9 mm, da sie andernfalls die Halterung berührt. Wenn der Montageuntergrund Holz ist Warnung Achten sie bei der Installation mit Holzschrauben darauf, dass die Basis mindestens 20 mm dick ist. Platte für Deckenhalterung/Bodenständer anbringen

Bohren Sie Montagelöcher in die Installationsfläche.

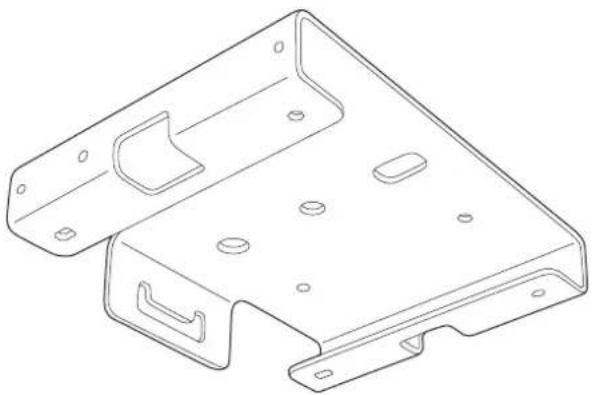

Befestigen Sie Platte A von Deckenhalterung/Bodenständer an der Decke. Achten Sie darauf, handelsübliche Artikel für die Installation zu erwerben.Installation

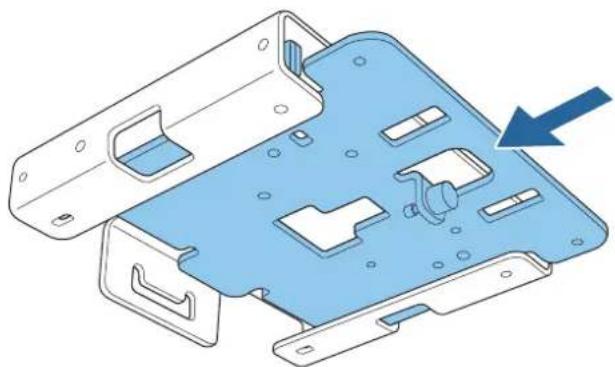

Stecken Sie Platte B von Deckenhalterung/Bodenständer in Platte A.

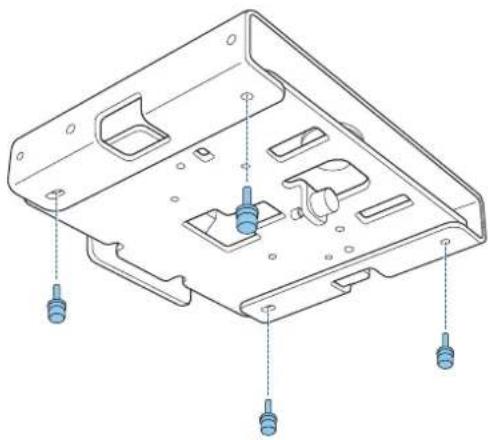

Ziehen Sie die mitgelieferten Schrauben (M4 x 14 mm, 4 Stück) mit dem Sechskantschlüssel (M4-Kugelpunkt) fest und sichern Sie Platte B von Deckenhalterung/Bodenständer.Installation

Armeinheit an der Platte von Deckenhalterung/Bodenständer anbringen

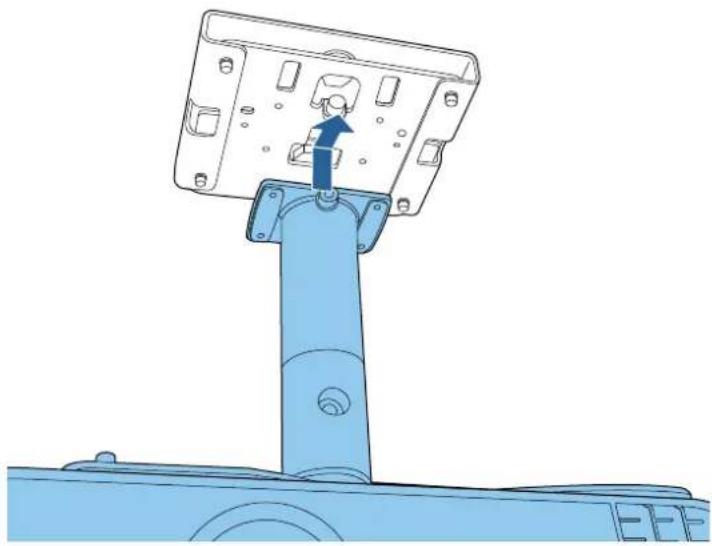

Stecken Sie die Armeinheit in die bereitgestellte Lücke in Platte B von Deckenhalterung/ Bodenständer. Schieben Sie sie nach vorne und richten Sie die Schraubenlöcher in Platte B von Deckenhalterung/ Bodenständer an den Schraubenlöchern in der Armeinheit aus.

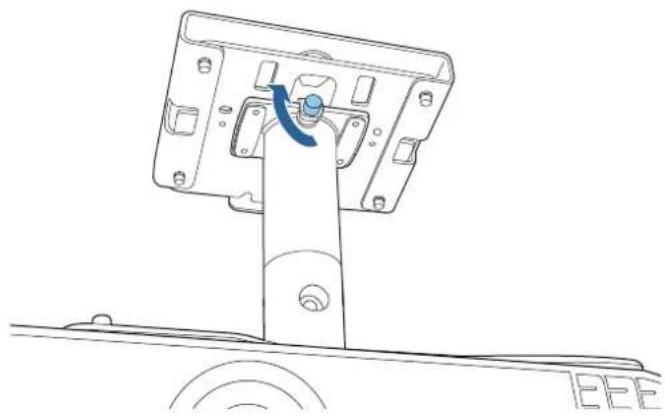

Ziehen Sie die Schrauben für Platte B von Deckenhalterung/Bodenständer zur vorübergehenden Befestigung der Armeinheit an.

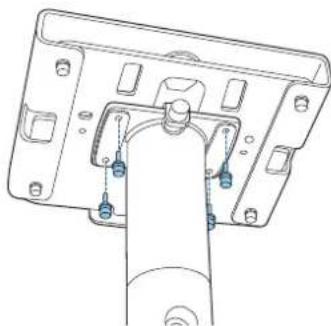

Ziehen Sie die mitgelieferten Schrauben (M4 x 14 mm, 4 Stück) mit einem Sechskantschlüssel (M4-Kugelpunkt) fest, um die Armeinheit zu sichern.Installation

Kabel anschließen Verbinden Sie die erforderlichen Kabel mit den Anschlüssen des Projektors. Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des Projektors.Installation

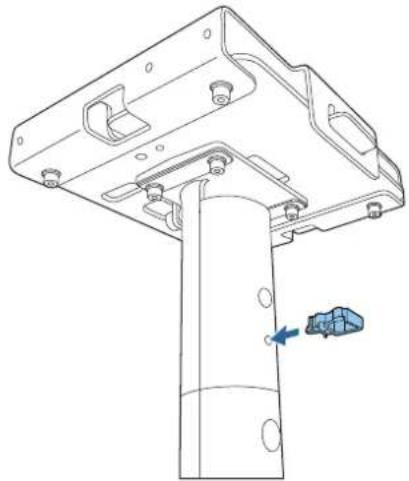

Bringen Sie die Kabelklemme an der Armeinheit an. Setzen Sie die Kabelklemme durch die Löcher in der Armeinheit ein.

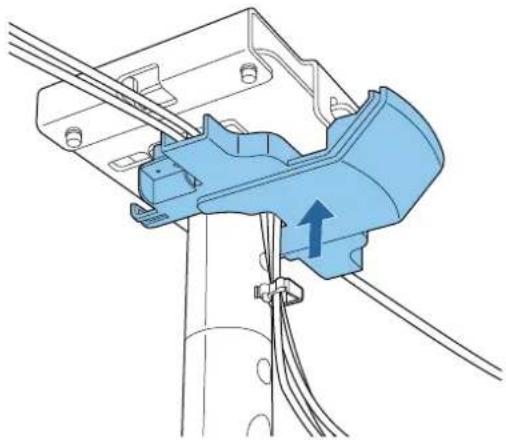

Befestigen Sie Montageabdeckung A an der Platte von Deckenhalterung/Bodenständer.

Führen Sie die Kabel bei Bedarf durch die Kabelpfade oder Kabelklemmen. Falls die Kabel zu dick oder zu zahlreich sind, schließen Sie sie direkt an, ohne sie durch die Kabelpfade oder Kabelklemmen zu führen.Installation

Befestigen Sie die Montagehalterung A mit den mitgelieferten Schrauben (M4 x 10 mm, 2 Stück). Achtung Achten Sie darauf, dass die Kabel nicht von der Montageabdeckung eingeklemmt werden. Wenn Sie die Schrauben festziehen, während Kabel zwischen Abdeckung und Halterung eingeklemmt sind, könnten sich die Kabel lösen.

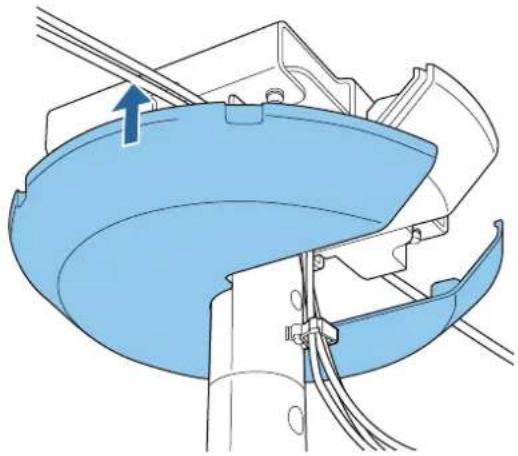

Bringen Sie Montageabdeckung B an. Haken Sie sie über Abdeckung A und befestigen Sie sie vorübergehend.Installation

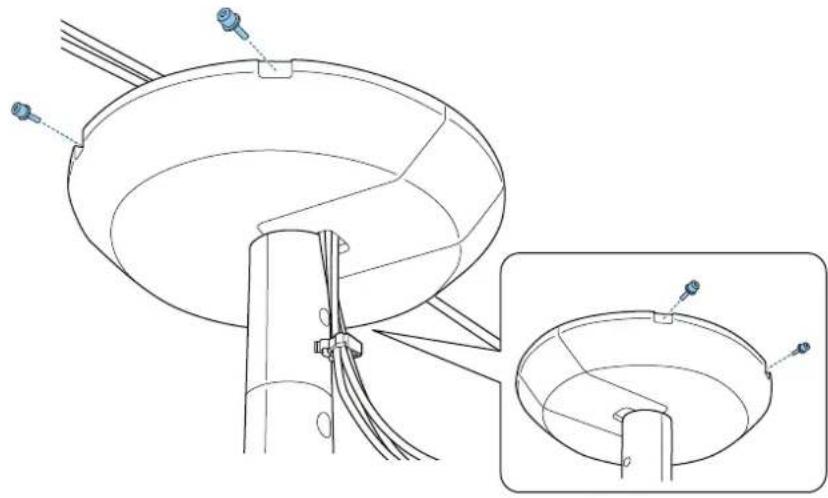

Befestigen Sie die Montagehalterung B mit den mitgelieferten Schrauben (M4 x 10 mm, 4 Stück). Richten Sie die Schraubenlöcher aus, während Sie Montageabdeckung B von unten stützen.Installation

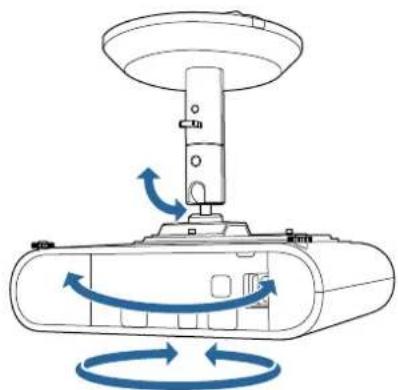

Ausrichtung des Projektors anpassen Sie können das Kugelgelenk des Projektorstützabschnitts zur Anpassung von Ausrichtung und Winkel des Projektors verwenden. Der Winkelbereich variiert je nach Modell. Weitere Einzelheiten entnehmen Sie bitte der mit dem Projektor gelieferten Bedienungsanleitung.

Drücken Sie die Ein-/Austaste am Projektor oder an der Fernbedienung. Der Projektor schaltet sich ein. Achtung Stellen Sie vor Einschalten des Projektors sicher, dass die Halterung zuverlässig gesichert ist.

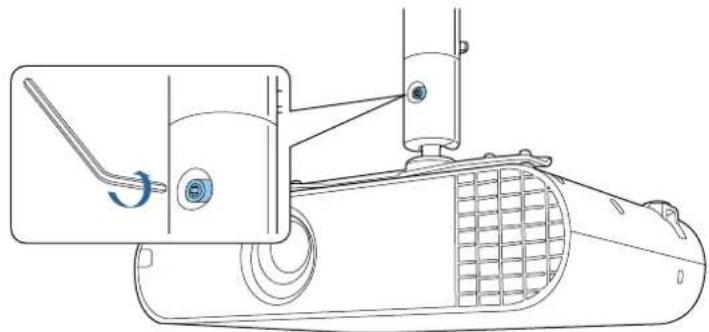

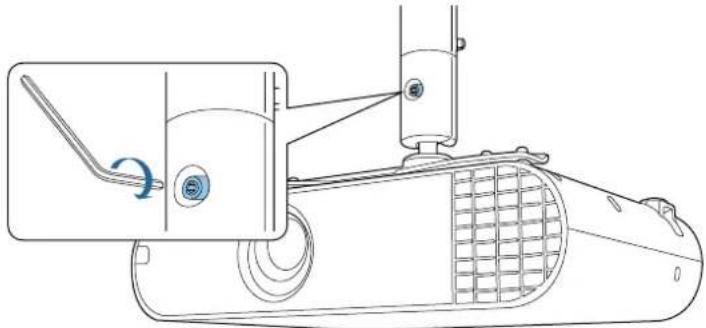

Lösen Sie die Schraube des Kugelgelenks der Armeinheit mit einem Sechskantschlüssel (M6).

Passen Sie die Ausrichtung des Projektors an. Achten Sie darauf, den Projektor bei Anpassung der Ausrichtung von unten zu stützen.Installation

Ziehen Sie nach Abschluss der Anpassungen die Schraube für den Kugelgelenkabschnitt mit einem Sechskantschlüssel (M6) sicher fest.

Achten Sie nach den Anpassungen darauf, die Schrauben des Kugelgelenks vollständig anzuziehen. Falls Sie nicht vollständig angezogen wurden, verändert der Winkel des Projektors den Versatz der Bildposition.

Passen Sie nach Anpassung der Projektorausrichtung Größe und Fokus des projizierten Bildes an. Weitere Einzelheiten entnehmen Sie bitte der mit dem Projektor gelieferten Bedienungsanleitung.Anhang

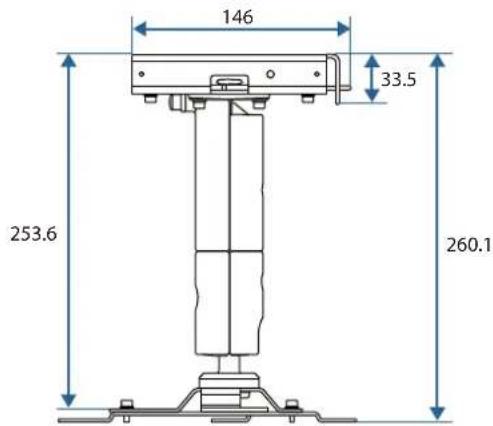

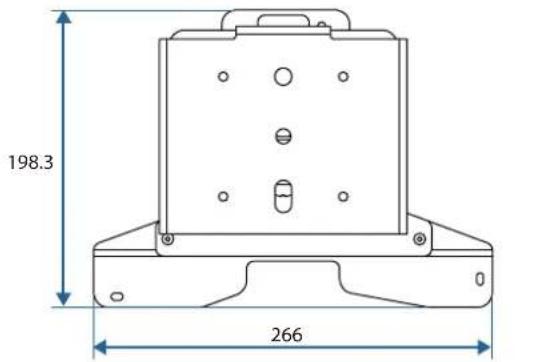

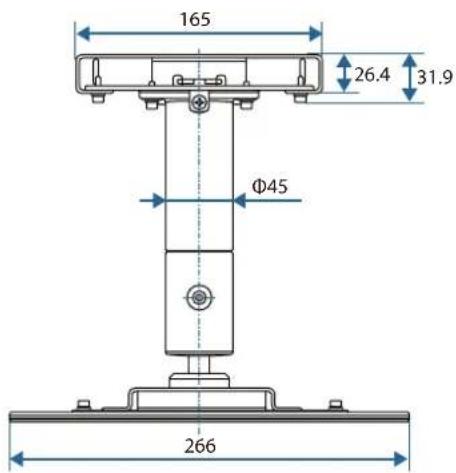

Technische Daten Punkt Technische Daten Gewicht (Projektorplatte, Armeinheit, Platte A/B von Deckenhalterung/ Bodenständer, Montageabdeckung A/B) Ca. 2,7 kg Maximale Tragfähigkeit Ca. 10,0 kg Aussehen [Einheit: mm] Ohne Montageabdeckung

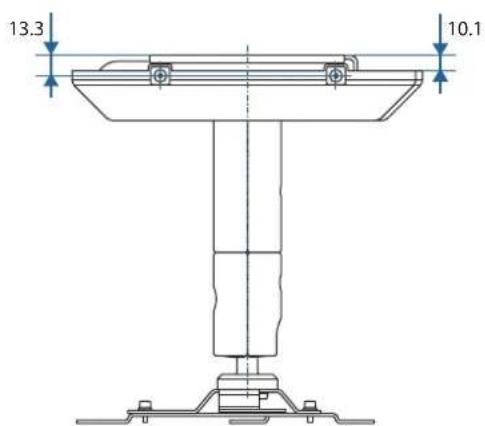

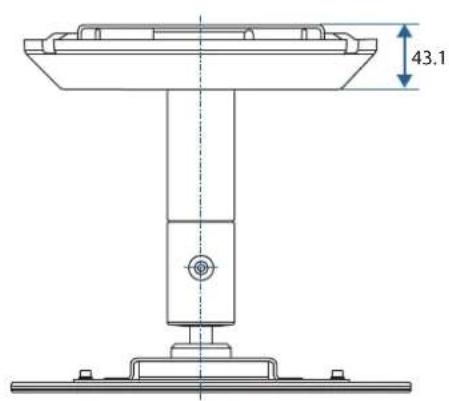

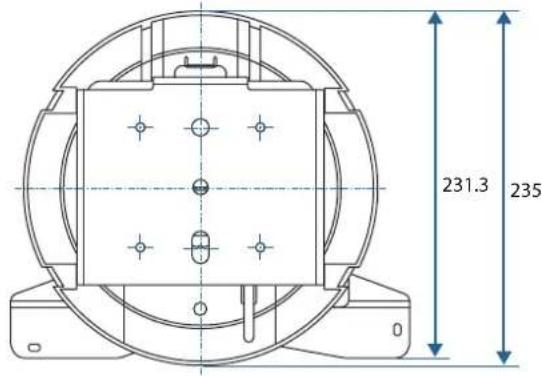

Mit angebrachter Montageabdeckung
