Tipo di prodotto	Obiettivo intercambiabile per videoproiettore
Marca	Epson
Modello	ELPLX01S
Lunghezza focale	5,8 mm
Apertura (F)	1,9
Peso	Circa 3500 g
Temperatura di funzionamento	Da 0 a +45 °C
Temperatura di stoccaggio	Da -10 a +60 °C
Tipo di obiettivo	Focale fissa (zoom non supportato)
Compatibilità	Videoproiettori Epson specifici (verificare il modello del proiettore)
Accessori forniti	Unità obiettivo con coperture (2 tipi), Guida per l'utente
Sicurezza	Scollegare il proiettore prima dell'installazione/rimozione; non utilizzare gas infiammabili per la pulizia
Manutenzione	Pulire con un panno asciutto; non usare alcol, benzene o diluente
Regolazioni	Calibrazione obbligatoria dopo la sostituzione (selezionare [Sì] all'accensione)
Spostamento obiettivo	Sì (consente la correzione trapezoidale)
Fissaggio	Con leva di blocco; assicurarsi che l'obiettivo sia saldamente bloccato
Rimozione	Ruotare la leva in senso antiorario, tirare l'obiettivo verso di sé
Precauzioni	Non toccare l'obiettivo; sostituire il coperchio dell'obiettivo prima della proiezione; attendere 30 minuti dopo lo spegnimento
Trasporto	Rimuovere l'unità obiettivo prima del trasporto
Ambiente	Non esporre a umidità, gas di scarico o fumo di sigaretta

Domande frequenti - ELPLX01S EPSON

Posso installare questo obiettivo su qualsiasi proiettore Epson?

No, l'obiettivo ELPLX01S è progettato per specifici modelli di proiettori Epson. Verificare la compatibilità nella guida per l'utente del proiettore.

Come installare correttamente l'obiettivo?

Scollegare prima il proiettore. Rimuovere le coperture, inserire l'obiettivo con il segno bianco in alto, quindi ruotare la leva di blocco in senso orario fino al blocco. Successivamente, eseguire la calibrazione all'accensione.

Cosa fare se l'immagine proiettata è sfocata?

Verificare che l'obiettivo sia installato e bloccato correttamente. Eseguire la calibrazione dell'obiettivo dal menu del proiettore. Se la sfocatura persiste, pulire l'obiettivo con un panno asciutto.

Come pulire l'obiettivo?

Utilizzare un panno morbido e asciutto. Non utilizzare mai alcol, benzene, diluente o detergenti spray infiammabili. Evitare di toccare la superficie dell'obiettivo con le dita.

Cosa fare se l'obiettivo non si blocca?

Assicurarsi che l'obiettivo sia inserito con il segno bianco in alto. Se la leva non ruota, non forzare; verificare che non ci siano ostruzioni. Consultare il servizio post-vendita se il problema persiste.

Posso usare un panno umido per pulire l'obiettivo?

No, un panno umido può danneggiare l'obiettivo o provocare una scarica elettrica. Utilizzare solo un panno asciutto e non abrasivo.

È necessario rimuovere l'obiettivo prima di trasportare il proiettore?

Sì, rimuovere l'obiettivo prima del trasporto per evitare danni. Reinserire le coperture di protezione fornite.

Come eseguire la calibrazione dell'obiettivo?

Dopo aver installato l'obiettivo, accendere il proiettore. Un messaggio chiederà di confermare la calibrazione. Selezionare [Sì] e seguire le istruzioni a schermo.

L'obiettivo supporta lo zoom?

No, l'obiettivo ELPLX01S è un obiettivo a focale fissa (5,8 mm). La funzione zoom non è disponibile.

Cosa fare se entra polvere nell'obiettivo?

Evitare di smontare l'obiettivo. Utilizzare un soffiatore delicato per rimuovere la polvere esterna. Se la polvere influisce sulla qualità dell'immagine, contattare un centro autorizzato.

MANUALE UTENTE ELPLX01S EPSON

Manuale dell'utente .....21

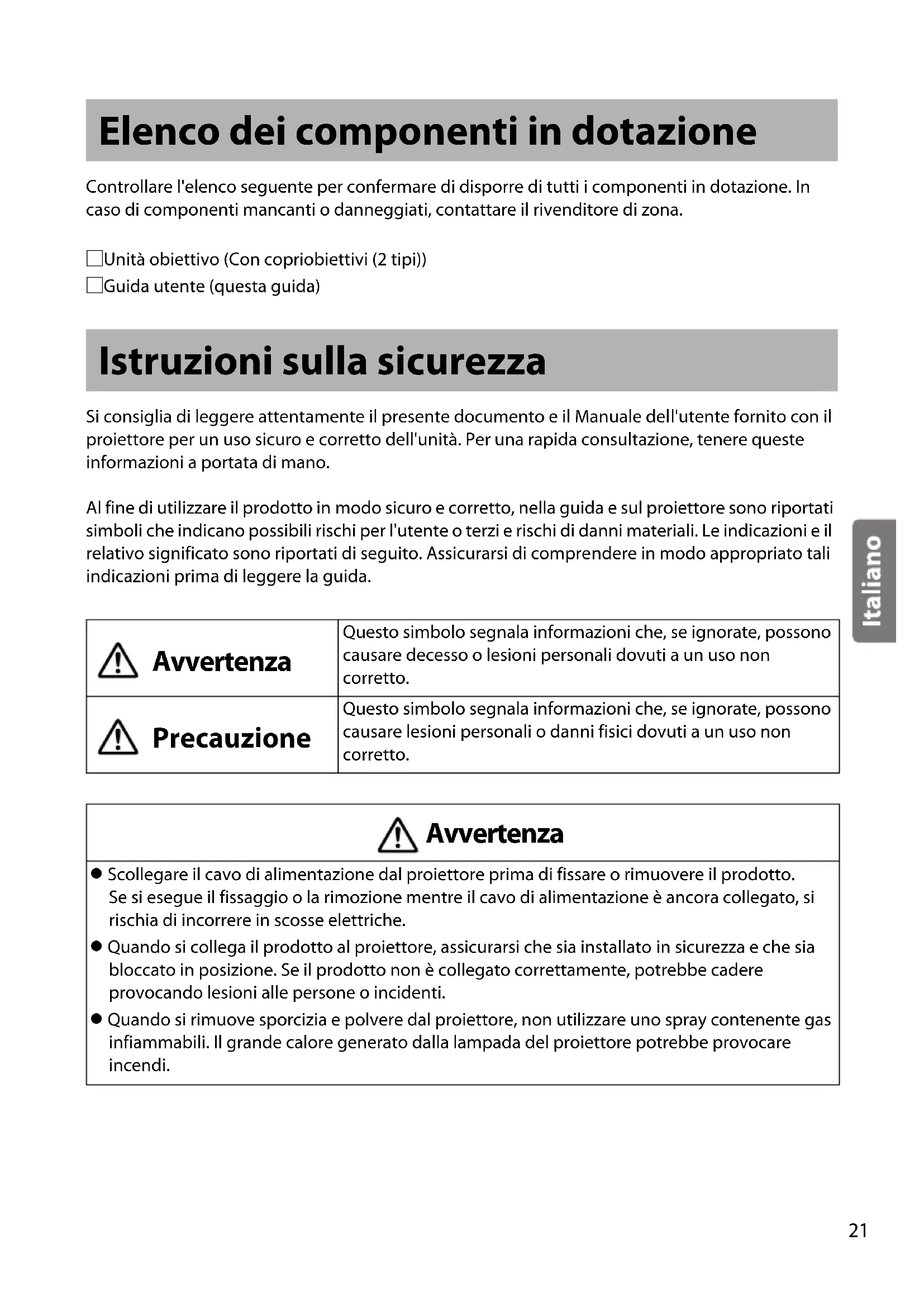

Elenco dei componenti in dotazione

Controllare l'elenco seguente per confermare di disporre di tutti i componenti in dotazione. In caso di componenti mancanti o danneggiati, contattare il rivenditore di zona.

□Unità obiettivo (Con copriobiettivi (2 tipi))
□Guida utente (questa guida)

Istruzioni sulla sicurezza

Si consiglia di leggere attentamente il presente documento e il Manuale dell'utente fornito con il proiettore per un uso sicuro e corretto dell'unità. Per una rapida consultazione, tenere queste informazioni a portata di mano.

Al fine di utilizzare il prodotto in modo sicuro e corretto, nella guida e sul proiettore sono riportati simboli che indicano possibili rischi per l'utente o terzi e rischi di danni materiali. Le indicazioni e il relativo significato sono riportati di seguito. Assicurarsi di comprendere in modo appropriato tali indicazioni prima di leggere la guida.

Avvertenza	Questo simbolo segnala informazioni che, se ignoreate, possono causare decesso o lesioni personali dovuti a un uso non corretto.
Precauzione	Questo simbolo segnala informazioni che, se ignoreate, possono causare lesioni personali o danni fisici dovuti a un uso non corretto.

Avvertenza

• Scollegare il cavo di alimentazione dal proiettore prima di fissare o rimuovere il prodotto. Se si esegue il fissaggio o la rimozione mentre il cavo di alimentazione è ancora collegato, si rischia di incorrere in scosse elettriche.
• Quando si collega il prodotto al proiettore, assicurarsi che sia installato in sicurezza e che sia bloccato in posizione. Se il prodotto non è collegato correttamente, potrebbe cadere provocando lesioni alle persone o incidenti.
• Quando si rimuove sporcizia e polvere dal proiettore, non utilizzare uno spray contenente gas infiammabili. Il grande calore generato dalla lampada del proiettore potrebbe provocare incendi.

Precauzione

- Durante la proiezione, rimuovere il copriobiettivo dalla parte anteriore dell'obiettivo.

- Prima di montare l'unità obiettivo, verificare il numero di modello del proiettore. Se questa unità obiettivo viene montata su un proiettore diverso dal proiettore specificato, l'unità obiettivo o il proiettore può venire danneggiata.

- Quando il proiettore è installato a soffitto, disinstallare il proiettore e quindi montare l'unità obiettivo o rimuoverla ponendola in un luogo sicuro.

- Prestare attenzione a non inserire le dita nelle fessure durante il fissaggio del prodotto al proiettore poiché ciò potrebbe causare ferite.

- Non smontare o rimodellare l'unità.

- Non utilizzate o conservate il proiettore in luoghi soggetti a temperature eccessivamente alte o basse.

- Non utilizzate o conservate il proiettore in luoghi in cui è presente fumo prodotto da olio o sigarette, in quanto la qualità della proiezione potrebbe risentirne.

● Non lasciare che si bagni.

- Non farla cadere e non sottoporla a colpi bruschi. Quando si colloca il prodotto a terra, accertarsi di posizionarlo su una superficie piana e stabile.

- Quando si sposta il proiettore, non tenere l'unità obiettivo, in quanto potrebbe fuoriuscire e il proiettore potrebbe cadere, causando lesioni.

- Rimuovere l'unità obiettivo quando si trasporta il proiettore. Se il proiettore viene trasportato con l'unità obiettivo montata, l'unità obiettivo o il proiettore può venire danneggiata.

- Spegnere il proiettore e quindi attendere qualche tempo (circa 30 minuti) prima di rimuovere l'unità obiettivo. Se si tocca l'unità obiettivo durante la proiezione o immediatamente dopo lo spegnimento del proiettore, vi sono rischi di ustioni.

- Se è stato effettuato lo spostamento dell'obiettivo, spostare l'obiettivo nella posizione iniziale prima di sostituire l'unità obiettivo.

- Non toccare o tirare la parte del connettore o il cavo poiché si possono causare quasi.

- Per la pulizia del prodotto, non utilizzare un panno bagnato o solventi come alcool, benzene o diluenti perché si possono subire scosse elettriche o causare guasti.

Rimozione e fissaggio dell'unità obiettivo

A seconda del proiettore utilizzato, le procedure e le illustrazioni potrebbero variare da quelle indicate. Assicurarsi di leggere il Manuale dell'utente fornito con il proiettore.

Fissaggio

Precauzione

• Quando si fissa l'unità obiettivo, rimuovere prima la spina di alimentazione dalla presa di corrente.
• Non fissare l'unità obiettivo se la sezione di inserimento del l'obiettivo del proiettore è rivolta verso l'alto. Polvere o sporco potrebbero penetrare nel proiettore.
• Non toccare la sezione dell'obiettivo con la mano o le dita. Se sulla superficie dell'obiettivo si lasciano impronte o grasso, la qualità della proiezione risulterà peggiorata.

Procedura

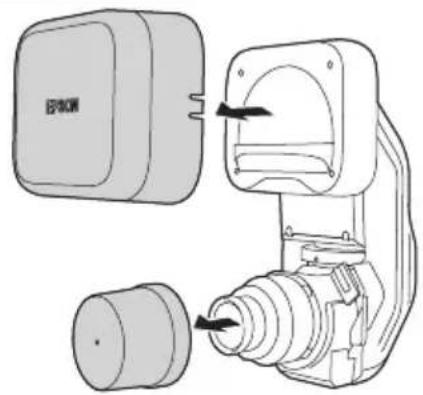

① Rimuovere i copriobiettivi (2 tipi) dall'unità obiettivo.

Utilizzare i copriobiettivi durante l'immagazzinamento o il trasporto della singola unità obiettivo. Conservare i copriobiettivi in un posto sicuro.

② Estrarre il copriobiettivo di ricambio.

Conservare il copriobiettivo di ricambio in un posto sicuro.

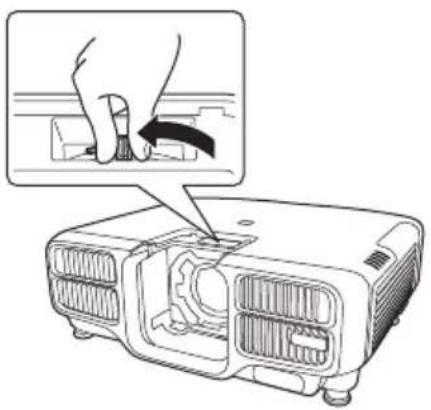

③ Tenere la leva di bloccaggio e ruotarla in senso antiorario.

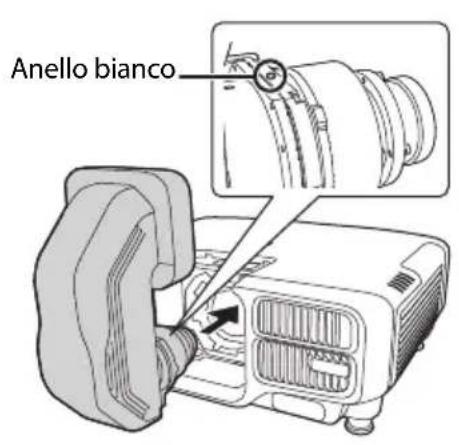

④ Inserire l'unità obiettivo nella sezione di inserimento dell'obiettivo con il cerchio bianco sull'obiettivo verso l'alto.

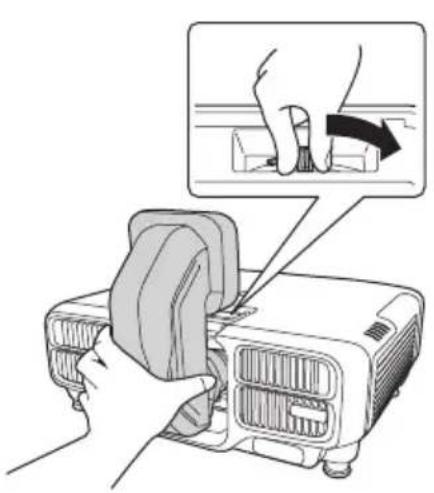

⑤ Tenendo saldamente l'unità obiettivo, tenere la leva di bloccaggio e ruotarla in senso orario fino a bloccare l'unità obiettivo.

Verificare che l'obiettivo non possa staccarsi.

Calibrazione lente

Dopo aver sostituito l'unità obiettivo, calibrare l'obiettivo in modo che il proiettore possa acquisire la posizione dell'obiettivo e l'intervallo di regolazione. Dopo aver fissato una unità obiettivo, viene visualizzato un messaggio all'accensione del proiettore. Selezionare [Sì] per calibrare l'obiettivo.

Precauzione

Quando si sostituisce l'unità obiettivo, rimuovere prima la spina di alimentazione dalla presa di corrente. Se è stato effettuato lo spostamento dell'obiettivo, spostare l'obiettivo nella posizione iniziale prima di sostituire l'unità obiettivo.

Procedura

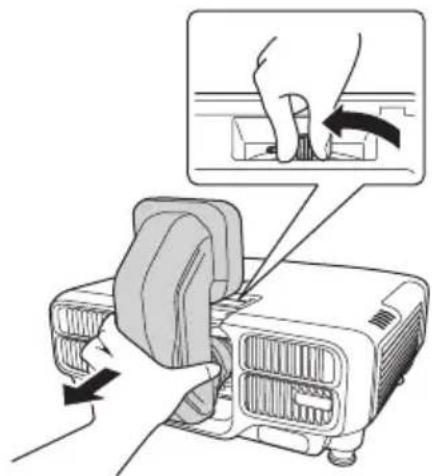

Tenendo saldamente l'unità obiettivo, tenere la leva di bloccaggio e ruotarla in senso antiorario fino a sbloccare l'unità obiettivo.

Estrarre l'unità obiettivo mentre viene rilasciato.

Regolazione dell'immagine

Per ulteriori informazioni su quanto segue, vedere il Manuale dell'utente fornito con il proiettore.

• Dimensioni dello schermo e distanze di proiezione
  ● Regolazione della messa a fuoco
  ● Regolazione della distorsione
  Quando si effettua la regolazione della distorsione, il formato dello schermo cambia.
• Scorrimento lente
• Correzione trapezoidale

* Questo prodotto è un obiettivo a focale fissa. La funzione zoom non è supportata.

Il Manuale dell'utente è disponibile sul seguente sito Web. epson.sn

Sono disponibili anche strumenti in grado di eseguire simulazioni di proiezione dettagliate. http://www.epson.com/

Specifiche

Nome del prodotto: ELPLX01S/ELPLX01WS

Lunghezza di messa a fuoco: 5,8 mm

Numero F: 1,9

Temperatura di funzionamento : Da 0 a +45°C (senza condensa) Temperatura di stoccaggio : Da -10 a +60°C (senza condensa)

Peso: ca. 3500 g

Contattare il rivenditore locale o l'indirizzo più vicino riportato nella documentazione fornita unitamente al proiettore.

L'etichetta con il contenitore barrato applicata sull'imballo indica che il prodotto e le batterie integrate non devono essere smaltiti tramite la normale procedura di smaltimento dei rifiuti domestici. Per evitare eventuali danni all'ambiente e alla salute, separare questo prodotto e le relative batterie da altri rifiuti domestici in modo che possano essere riciclati in base alle procedure adeguate nel rispetto dell'ambiente. Per maggiori dettagli sulle strutture di raccolta disponibili, contattare l'ufficio competente del proprio comune o il rivenditore del prodotto. L'uso dei simboli chimici Pb, Cd o Hg indica che tali materiali sono contenuti nella batteria.
