Type de produit	Objectif interchangeable pour vidéoprojecteur
Marque	Epson
Modèle	ELPLX01S
Longueur focale	5,8 mm
Ouverture (F)	1,9
Poids	Environ 3500 g
Température de fonctionnement	0 à +45 °C
Température de stockage	-10 à +60 °C
Type d'objectif	Focale fixe (zoom non pris en charge)
Compatibilité	Vidéoprojecteurs Epson spécifiques (vérifier le modèle du projecteur)
Accessoires fournis	Unité d'objectif avec couvercles (2 types), Guide de l'utilisateur
Sécurité	Débrancher le projecteur avant installation/retrait ; ne pas utiliser de gaz inflammable pour le nettoyage
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'alcool, benzène ou diluant
Réglages	Étalonnage obligatoire après remplacement (sélectionner [Oui] au démarrage)
Décalage objectif	Oui (permet la correction trapézoïdale)
Fixation	Par levier de verrouillage ; s'assurer que l'objectif est solidement verrouillé
Retrait	Tourner le levier dans le sens antihoraire, tirer l'objectif vers soi
Précautions	Ne pas toucher l'objectif ; remplacer le cache de l'objectif avant projection ; attendre 30 min après extinction
Transport	Retirer l'unité d'objectif avant transport
Environnement	Ne pas exposer à l'humidité, aux gaz d'échappement ou à la fumée de cigarette

FOIRE AUX QUESTIONS - ELPLX01S EPSON

Puis-je installer cet objectif sur n'importe quel projecteur Epson ?

Non, l'objectif ELPLX01S est conçu pour des modèles de projecteurs Epson spécifiques. Vérifiez la compatibilité dans le guide de l'utilisateur de votre projecteur.

Comment installer correctement l'objectif ?

Débranchez d'abord le projecteur. Retirez les caches, insérez l'objectif avec le repère blanc en haut, puis tournez le levier de verrouillage dans le sens horaire jusqu'au blocage. Effectuez ensuite l'étalonnage au démarrage.

Que faire si l'image projetée est floue ?

Vérifiez que l'objectif est correctement installé et verrouillé. Effectuez l'étalonnage de l'objectif depuis le menu du projecteur. Si le flou persiste, nettoyez l'objectif avec un chiffon sec.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de benzène, de diluant ou de nettoyants en spray inflammables. Évitez de toucher la surface de l'objectif avec les doigts.

Que faire si l'objectif ne se verrouille pas ?

Assurez-vous que l'objectif est bien inséré avec le repère blanc en haut. Si le levier ne tourne pas, ne forcez pas ; vérifiez qu'il n'y a pas d'obstruction. Consultez le service après-vente si le problème persiste.

Puis utiliser un chiffon humide pour nettoyer l'objectif ?

Non, un chiffon humide peut endommager l'objectif ou provoquer une décharge électrique. Utilisez uniquement un chiffon sec et non abrasif.

Faut-il retirer l'objectif avant de transporter le projecteur ?

Oui, retirez l'objectif avant le transport pour éviter tout dommage. Remettez les caches de protection fournis.

Comment effectuer l'étalonnage de l'objectif ?

Après avoir installé l'objectif, allumez le projecteur. Un message vous demandera de confirmer l'étalonnage. Sélectionnez [Oui] et suivez les instructions à l'écran.

L'objectif prend-il en charge le zoom ?

Non, l'objectif ELPLX01S est un objectif à focale fixe (5,8 mm). La fonction de zoom n'est pas disponible.

Que faire si de la poussière pénètre dans l'objectif ?

Évitez de démonter l'objectif. Utilisez une soufflette douce pour enlever la poussière extérieure. Si la poussière affecte la qualité de l'image, contactez un service agréé.

MODE D'EMPLOI ELPLX01S EPSON

Guide de l'utilisateur.... 9

Liste des élément fournis

Vérifiez, à l'aide de la liste suivante, que vous disposez bien de tous les éléments fournis. Si un élément s'avérait manquant ou endommagé, contactez votre revendeur.

□Unité d'objectif (Avec couvercles d'objectif (2 types))
□Guide de l'utilisateur (ce guide)

Consignes de sécurité

Lisez attentivement le présent document et le Guide de l'utilisateur fourni avec le projecteur afin d'utiliser l'unité en toute sécurité et de manière correcte. Gardez ces informations à portée de main pour être en mesure de résoudre rapidement les points inconnus.

Pour une utilisation sûre et correcte de ce produit, des symboles figurent dans le Guide de l'utilisateur et sur l'appareil afin d'indiquer un éventuel danger pour l'utilisateur ou d'autres personnes et le risque de dégâts matériels. Les indications et leur signification sont les suivantes. Assurez-vous de bien les comprendre avant de lire le guide.

	Avertissement	Ce symbole indique des informations dont le non-respect risquent d'entraîner des blessures graves, voire mortelles, en raison d'une manipulation incorrecte.
	Mise en garde	Ce symbole indique des informations dont le non-respect risquent d'entraîner des dommages corporels ou matériels, en raison d'une manipulation incorrecte.

Avertissement

• Débranchez le cordon d'alimentation du projecteur avant d'installer ou de retirer ce produit. L'installation ou le retrait du produit alors que le cordon d'alimentation est branché présente un risque d'électrocution.
• En fixant le produit au projecteur, assurez-vous qu'il est solidement installé et qu'il est verrouillé en place. Si ce produit n'est pas fixé correctement, il peut tomber, provoquant des blessures ou un accident.
• Pour enlever la saleté et la poussière du projecteur, n'utilisez pas de vaporisateur contenant un gaz inflammable. La chaleur élevée générée à l'intérieur du projecteur peut provoquer un incendie.

Mise en garde

• Lors de la projection, retirez le couvercle de l'objectif de l'avant de l'objectif.
• Avant d'installer l'unité d'objectif, vérifiez le numéro de modèle du projecteur. Si cette unité d'objectif est installée sur un projecteur autre que le projecteur indiqué, il est possible que l'unité d'objectif ou le projecteur soit endommagé.
• Si le projecteur est installé au plafond, désinstallez-le, puis installez ou retirez l'unité d'objectif dans un lieu sûr.
• Veillez à ne pas vous coincer les doigts lorsque vous fixez ce produit au projecteur. Vous pourriez vous blesser.
• Ne démontez pas l'unité et n'y apportez pas de modifications.
• N'utilisez et n'entreposez pas votre projecteur en un lieu où il risque d'être soumis à des températures extrêmes.
• N'utilisez pas et ne stockez pas le projecteur dans des lieux exposés à des gaz d'échappement ou à de la fumée de cigarette ; vous risqueriez de compromettre la qualité des images projetées.
• N'exposez pas l'unité à l'humidité.
• Évitez de laisser tomber l'unité et de lui faire subir des chocs. Ne posez cette unité que sur une surface plane et stable.
• Lorsque vous déplacez le projecteur, ne le tenez pas par l'unité d'objectif. Celle-ci peut se détacher entrainant la chute du projecteur et potentiellement des blessures.
• Retirez l'unité d'objectif lors du transport du projecteur. Si vous transportez le projecteur alors que l'unité d'objectif est installée, il est possible que l'unité d'objectif ou le projecteur soit endommagé.
• Éteignez le projecteur et patientez un peu (environ 30 minutes) avant de retirer l'unité d'objectif. Si vous touchez à l'unité d'objectif lors de la projection ou juste après avoir éteint le projecteur, vous risquez de vous brûler.
• Si vous avez décalé l'objectif, replacez l'objectif à sa position d'origine avant de remplacer l'unité d'objectif.
• Ne touchez pas ou ne tirez pas le connecteur ou le câble car cela peut causer un dysfonctionnement.
• Pour le nettoyage de ce produit, n'utilisez pas un chiffon humide ou des solvants tels que l'alcool, le benzène ou un diluant : cela pourrait entraîner une décharge électrique ou un dysfonctionnement.

Retrait et fixation de l'unité d'objectif

Selon le projecteur utilisé, les procédures et les illustrations peuvent différer des explications. Veillez à lire le Guide de l'utilisateur fourni avec le projecteur.

Fixation

Mise en garde

• Lorsque vous fixez l'unité de l'objectif, retirez d'abord la fiche d'alimentation de la prise électrique.
• Ne fixez pas l'unité d'objectif si la section d'insertion de l'objectif du projecteur est tournée vers le haut. De la poussière ou des saletés pourraient pénétrer dans le projecteur.
• Évitez de toucher l'objectif. Si des traces de doigt ou des taches de graisse sont laissées sur l'objectif, la qualité de projection sera dégradée.

Procédure

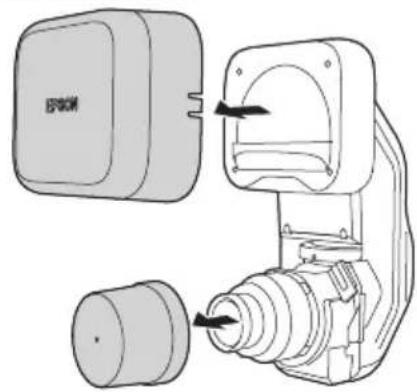

① Retirez les couvercles d'objectif (2 types) de l'unité d'objectif.

Utilisez les couvercles pour entreposer ou transporter l'unité d'objectif séparément. Conservez-les en lieu sûr.

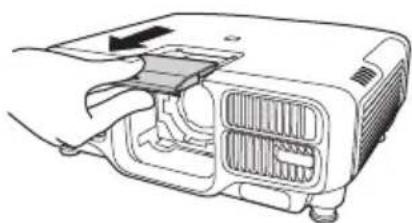

② Tirez le couvercle de remplacement d'objectif directement vers l'extérieur.

Conservez le couvercle de rechange en lieu sûr.

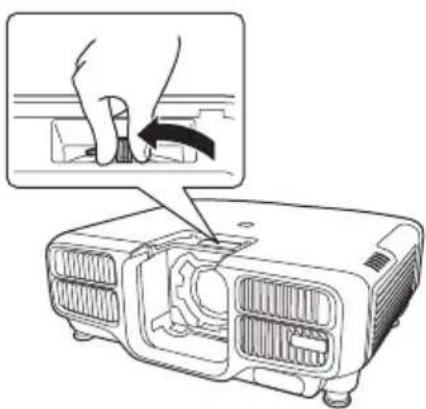

③ Tenez le levier de verrouillage et tournez-le dans le sens antihoraire.

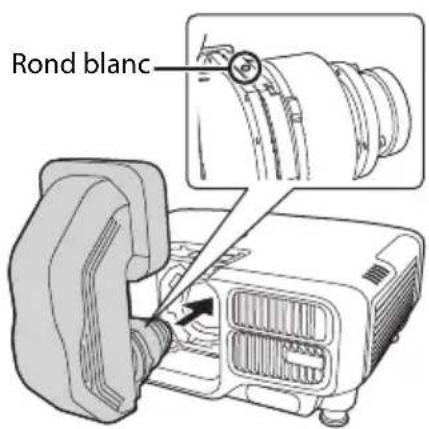

④ Insérez l'objectif dans la section d'insertion, en veillant à ce que le rond blanc de l'objectif se trouve en haut.

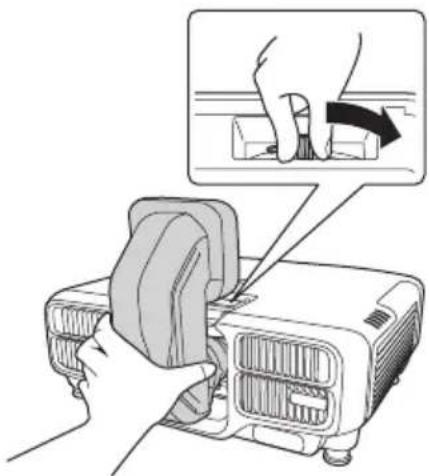

⑤ Tout en maintenant fermement l'unité d'objectif, tenez le levier de verrouillage et tournez-le dans le sens horaire pour verrouiller l'unité d'objectif. Veillez à ce que l'objectif ne puisse pas être détaché.

Étalonnage objectif

Après avoir remplacé l'unité d'objectif, étalonnez l'objectif pour que le projecteur puisse correctement acquérir la position de l'objectif et la plage de réglage. Après avoir fixé une unité d'objectif, un message s'affiche au démarrage du projecteur. Sélectionnez [Oui] pour étalonner l'objectif.

Retrait

Mise en garde

Lorsque vous remplacez l'unité de l'objectif, retirez d'abord la fiche d'alimentation de la prise électrique. Si vous avez décalé l'objectif, replacez l'objectif à sa position d'origine avant de remplacer l'unité d'objectif.

Procédure

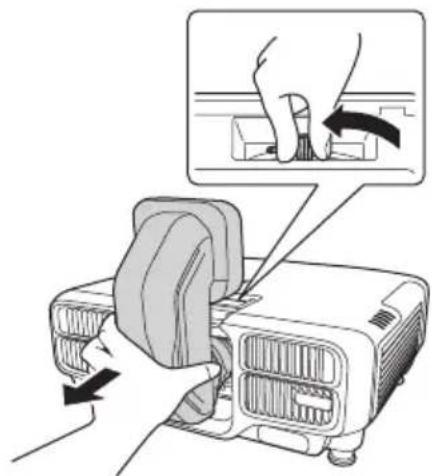

Tout en maintenant fermement l'unité d'objectif, tenez le levier de verrouillage et tournez-le dans le sens antihoraire pour déverrouiller l'unité d'objectif.

Une fois dégagé, retirez l'objectif en le tirant vers vous.

Réglage de l'image

Pour plus d'informations sur ce qui suit, consultez le Guide de l'utilisateur fourni avec le projecteur.

• Tailles d'écran et distances de projection
• Réglage de la mise au point
• Réglage de la distorsion

Lorsque vous effectuez le réglage de la distorsion, la taille de l'écran change.

● Décalage objectif
- Correction du trapèze

* Ce produit comprend un objectif à focale fixe. La fonction de zoom n'est pas prise en charge.

Le Guide de l'utilisateur est disponible sur le site Web suivant.

epson.sn

Il existe également des outils permettant d'effectuer des simulations détaillées de la projection.

http://www.epson.com/

Caractéristiques techniques

Nom du produit : ELPLX01S/ELPLX01WS

Longueur de mise au point : 5,8 mm

Valeur F : 1,9

Temperature de fonctionnement : 0 a +45°C (sans condensation)

Temperature de stockage : -10 a +60°C (sans condensation)

Poids : environ 3500 g

Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la documentation fournie avec le projecteur.

L'étiquette apposée sur ce produit et représentant une poubelle barrée indique que le produit et les piles incluses ne peuvent être mis au rebut avec les déchets domestiques normaux. Afin d'éviter d'éventuels dommages au niveau de l'environnement ou sur la santé, veuillez séparer ce produit et ses piles des autres déchets de manière à garantir qu'il soit recyclé de manière sûre au niveau environnemental. Pour plus de détails sur les sites de collecte existants, veuillez contacter l'administration locale ou le détaillant auprès duquel vous avez acheté ce produit. L'utilisation des symboles chimiques Pb, Cd ou Hg indique si ces métaux sont utilisés dans la pile.
