| 製品タイプ | プロジェクター用交換レンズ |
| ブランド | Epson |
| モデル | ELPLX01S |
| 焦点距離 | 5,8 mm |
| 絞り (F) | 1,9 |
| 重量 | 約3500 g |
| 動作温度 | 0 ～ +45 °C |
| 保存温度 | -10 ～ +60 °C |
| レンズタイプ | 固定焦点（ズーム非対応） |
| 互換性 | 特定のエプソンプロジェクター（プロジェクターモデルを確認） |
| 付属品 | レンズユニット（カバー2種類）、ユーザーガイド |
| 安全 | 取り付け/取り外し前にプロジェクターの電源プラグを抜く；洗浄に引火性ガスを使用しない |
| メンテナンス | 乾いた布で拭く；アルコール、ベンゼン、シンナーを使用しない |
| 設定 | 交換後はキャリブレーションが必要（起動時に[はい]を選択） |
| レンズシフト | あり（台形補正可能） |
| 固定方法 | ロックレバーによる；レンズが確実に固定されていることを確認 |
| 取り外し | レバーを反時計回りに回し、レンズを手前に引き抜く |
| 注意事項 | レンズに触れない；投影前にレンズキャップを装着；消灯後30分待つ |
| 輸送 | 輸送前にレンズユニットを取り外す |
| 環境 | 湿気、排気ガス、タバコの煙にさらさない |
よくある質問 - ELPLX01S EPSON
ユーザーの質問 ELPLX01S EPSON
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード プロジェクター 無料でPDF形式で！マニュアルを見つける ELPLX01S - EPSON 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 ELPLX01S ブランド EPSON.
使用説明書 ELPLX01S EPSON
产品名称：ELPLX01S/ELPLX01WS
聚焦长度：5.8 mm
光圈值：1.9
●螢幕大小與投影距離
- 焦距調整
- 失真調整
執行失真調整時，畫面尺寸會改變。
- 鏡頭移動
- 梯形修正
下記のチェックリストをご覧になり、同梱品を確認してください。万一、不足や不良がありましたら、お手数ですがお買い求めいただいた販売店までご連絡ください。
□レンズユニット（レンズカバー（2 種類）付き）
□取扱説明書（本書）
安全にお使いいただくために
本ユニットを安全に正しくお使いいただくために、本書ならびにお使いのプロジェクターに添付の『取扱説明書』をよくお読みください。不明な点はいつでも解決できるように、その後はすぐに見られる場所に大切に保存してください。
本書および製品には、製品を安全に正しくお使いいただき、お客様や他の人への危害や財産への損害を未然に防止するために、絵表示が使われています。その表示と意味は次のとおりです。内容をよくご理解いただいた上で本文をお読みください。
 | この表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。 |
 | この表示を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。 |
警告
- 本製品をプロジェクターに着脱する際は、事前にプロジェクターから電源ケーブルを外してください。 電源ケーブルを接続したままの状態で着脱を行うと感電の原因となります。
- 本製品をプロジェクターに装着する際は確実に装着し、ロックされていることを確認してください。万一、不完全な状態で装着していると本製品が落下し事故やけがの原因となります。
- 本製品に付着したゴミやホコリを除去するときに、可燃性ガスのスプレーを使用しないでください。プロジェクター内部が高温になっているため、引火による火災の原因となります。
注意
- 投写をするときはレンズ面のカバーを外してください。
- レンズユニットを取り付ける前に、プロジェクターの型番を確認してください。指定のプロジェクター以外に本レンズユニットを取り付けると、レンズユニットもしくはプロジェクターの故障の原因となります。
- プロジェクターを天吊り設置している場合は、プロジェクターを取り外し、安全な場所でレンズユニットの取り付け、取り外しをしてください。
- プロジェクターに本製品を装着する際は指を挟まないでください。けがの原因となります。
- 分解や改造をしないでください。
- 温度が高すぎるところや、低すぎるところでは使用・保管しないでください。また、急激な温度変化も避けてください。
- 油煙やたばこなどの煙が当たる場所で使用・保管しないでください。投写映像の品質が劣化することがあります。
- 水に濡らさないでください。
- 落としたり、衝撃を加えたりしないでください。本製品を置く際は、平らな安定した場所に置いてください。
- プロジェクターを移動するときは、レンズユニットをつかまないでください。レンズユニットが外れてプロジェクターが落下し、けがの原因となることがあります。
- プロジェクターを輸送するときは、レンズユニットを取り外してください。レンズユニットを取り付けたままプロジェクターを輸送すると、レンズユニットもしくはプロジェクターの故障の原因となることがあります。
- レンズユニットの取り外しは、プロジェクターの電源を切って、しばらくしてから行ってください（目安：約 30 分）。投写中や電源を切った直後にレンズユニットに触れると、やけどの原因となることがあります。
- レンズシフトを行っているときは、事前にレンズの位置をホームポジションに移動してからレンズユニットを取り外してください。
- コネクター部やケーブルは触ったり引っ張ったりしないでください。故障の原因となります。
- お手入れの際は濡れた布やアルコール、ベンジン、シンナーなどの溶剤を使用しないでください。感電・故障の原因となることがあります。
レンズユニットの取り付けと取り外し
お使いのプロジェクターによっては、手順やイラストが説明と異なる場合があります。詳しくはお使いのプロジェクターに添付の『取扱説明書』をご覧ください。
取り付け方
注意
- レンズユニットを取り付ける際は、あらかじめ電源プラグをコンセントから抜いて作業してください。
- プロジェクターのレンズ挿入部を上に向けた状態でレンズユニットを装着しないでください。ホコリやゴミが入る原因となります。
- レンズ部分に手や指が触れないように作業してください。レンズ面に指紋や皮脂が付くと投写品質が劣化します。
操作

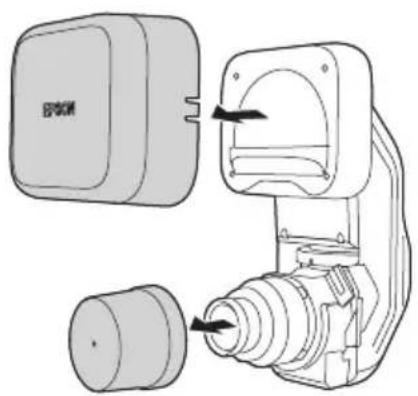

①レンズユニットに付いているレンズカバー（2 種類）を外します。
レンズユニットを単体で保管・移動するときはレンズカバーが必要となります。取り外したレンズカバーは保管願います。

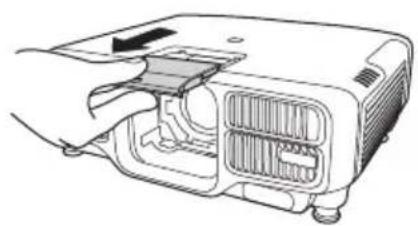

②レンズ交換カバーを手前に引いて取り外します。 取り外したレンズ交換カバーは保管願います。

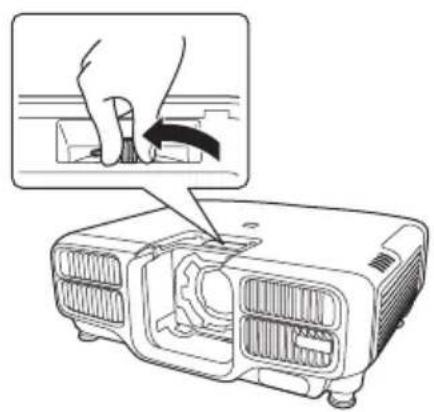

③ロックレバーをつまんで反時計回りに回します。

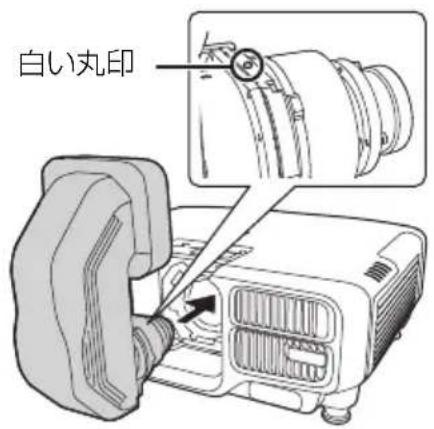

④レンズユニットの白い丸印を上に向けた状態でレンズ装着部にまっすぐ挿入します。

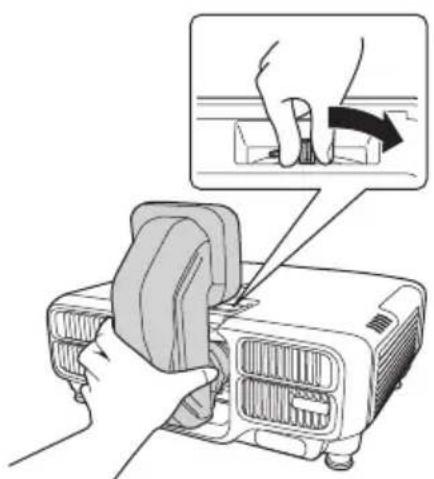

⑤レンズユニットをしっかり支えた状態で、ロックレバーをつまんで時計回りに動かしてロックします。
ロック後は、レンズユニットが外れないことを確認してください。
レンズキャリブレーション
プロジェクターがレンズの位置と調整範囲を正しく取得するために、レンズユニット交換後はレンズキャリブレーションを行ってください。レンズユニットを取り付けた後、プロジェクターの電源を入れるとメッセージが表示されます。[はい]を選択し、キャリブレーションを実行してください。
取り外し方
注意
レンズユニットを交換する際は、あらかじめ電源プラグをコンセントから抜いて作業してください。レンズシフトを行っているときは、レンズの位置をホームポジションに移動してからレンズユニットを交換してください。
操作

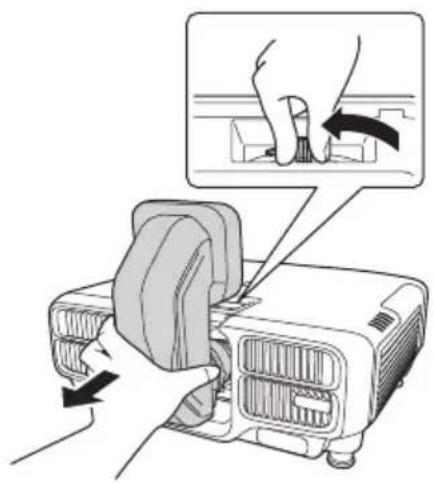

レンズユニットをしっかり支えた状態で、ロックレバーをつまんで反時計回りに動かしてロックを外します。
レンズユニットが外れますので、まっすぐに引き抜きます。
映像の調整
以下の情報はお使いのプロジェクターに添付の『取扱説明書』をご覧ください。
- スクリーンサイズと投映距離
- フォーカス調整
●ディストーション調整
ディストーション調整をすると画面の大きさが変わります。
- レンズシフト
- ゆがみ補正
※ 本製品は固定焦点レンズです。ズーム機能には対応していません。
『取扱説明書』は以下の Web サイトにも掲載されています。
http://www.epson.jp/download/
弊社ホームページにて、より詳細な投写シミュレートが可能なツールを用意しておりますので、あわせてご活用ください。
商品名：ELPLX01S/ELPLX01WS
焦点距離：5.8mm
F ナンバー：1.9
動作温度範囲：0～+45℃（結露しないこと）
保存温度範囲：-10～+60℃（結露しないこと）
質量：約 3500 g
お問い合わせは、プロジェクターに添付の説明書に記載の連絡先にご連絡ください。
