ELPMBP06 - Proyector EPSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de reemplazo de placa de techo suspendido para proyector
Marca	Epson (distribuido por Epson America, fabricado por Milestone AV Technologies)
Modelo	ELPMBP06
Uso previsto	Montaje de proyector o pantalla en techo suspendido
Capacidad de carga máxima	22 kg (50 lb)
Materiales	Acero (placa y soportes), cables de acero, anclajes
Dimensiones de la placa	Diseñada para reemplazar una placa de techo estándar (no especificado)
Compatibilidad con el techo	Techos suspendidos con placas
Fijación al techo	Anclajes para hormigón, acero o madera (cables portadores)
Columna de extensión	Roscada NPT o NPSM de 1 1/2 pulg. (no incluida)
Instalación	Reemplazo de placa existente o instalación sobre la placa
Alimentación eléctrica	Toma eléctrica simple o doble (caja no incluida)
Garantía	10 años para piezas mecánicas, 1 año para componentes eléctricos
Seguridad	Debe soportar 5 veces el peso total instalado
Entorno	Uso interior solamente
Herramientas necesarias	Taladro, llave hexagonal, martillo, cortador de placa (no incluidos)
Piezas incluidas	Placa A, soportes de brida B (4), cables C (4), anclajes D (4), tirafondos E (4), candados de cable F (4), tornillos G (4), tornillos H (2), tornillos J (2), anillo de bloqueo K (2), llave hexagonal L, cortador de placa M, anillo NPT N
Mantenimiento	Inspeccionar periódicamente las fijaciones y cables
Reparabilidad	Piezas de repuesto disponibles a través de Milestone (contactar al servicio técnico)

Preguntas frecuentes - ELPMBP06 EPSON

¿Cuál es el peso máximo que puede soportar el kit ELPMBP06?

El peso combinado de todos los componentes fijados (proyector, columna, etc.) no debe exceder 22 kg (50 lb). Consulte la sección ADVERTENCIA del manual.

¿Puedo instalar este kit en un techo de hormigón?

Sí, para una estructura de hormigón macizo, use los anclajes suministrados. Perfore un agujero de 6,3 mm (1/4 pulg.) de diámetro y 34,9 mm (1-3/8 pulg.) de profundidad. El espesor mínimo del hormigón debe ser de 44,5 mm (1,75 pulg.).

¿Cómo instalar el kit si no quiero retirar la placa del techo?

Puede instalar el kit sobre una placa existente. Debe perforar la placa con el cortador de placa suministrado para pasar la columna. Siga los pasos marcados 'INSTALACIÓN SOBRE UNA PLACA EXISTENTE'.

¿Qué tipos de columnas de extensión puedo usar?

La columna debe ser roscada NPT o NPSM de 38,1 mm (1½ pulg.) conforme a la norma ANSI/ASME B1.20.1 (tabla 40) de aluminio o acero con espesor mínimo de 0,154 pulg. La columna no está incluida en el kit.

¿El kit permite integrar una toma eléctrica?

Sí, el kit puede admitir una toma eléctrica simple o doble. Se necesita una caja eléctrica Raco 560 con certificación UL o equivalente (no incluida). La instalación eléctrica debe realizarse según los códigos vigentes.

¿Cuál es la garantía del producto?

La garantía es de 10 años para las piezas mecánicas y de 1 año para los mecanismos eléctricos, a partir de la fecha de facturación. Se aplica al comprador original.

¿Puedo usar este kit en exteriores?

No, este kit está diseñado para uso interior solamente. El uso en exteriores anula la garantía y puede presentar riesgos de seguridad.

¿Cómo ajustar la tensión de los cables portadores?

Inserte cada cable en el candado de cable (F) siguiendo las flechas. Tense hasta que la placa esté uniformemente soportada sin deformar la estructura del techo. Use los pasadores de resorte para liberar la tensión si es necesario.

¿Qué hacer si el kit está dañado?

No use un kit dañado. Devuélvalo a Milestone para examen y reparación. Contacte al servicio técnico en [e-mail] o al 800.582.6480.

¿Qué herramientas son necesarias para la instalación?

Herramientas incluidas: llave hexagonal (L) y cortador de placa (M). Herramientas no incluidas: taladro, martillo, destornillador de cruz, lápiz. Para hormigón, taladro y broca de 6,3 mm (1/4 pulg.); para madera, broca de 3,9 mm (5/32 pulg.).

MANUAL DE USUARIO ELPMBP06 EPSON

Kit SpeedConnect de reemplazo de panel de cielo raso suspendido

Milestone AV Technologies y sus filiales y compañías asociadas (conjuntamente "Milestone"), procuran que este manual sea preciso y esté completo. No obstante, Milestone no garantiza que la información aquí incluida proporcione todos los detalles, las condiciones o las variaciones existentes, ni contemple todas las posibles contingencias relacionadas con la instalación o el uso de este producto. La información brindada en este manual puede sufrir modificaciones sin previo aviso, sin que ello genere obligaciones de ningún tipo. Milestone no otorga garantía alguna, ni expresa ni implícita, respecto de la información aquí incluida. Milestone no garantiza que la información contenida en este documento sea precisa, suficiente o completa, ni asume ninguna responsabilidad al respecto.

INSTRUCCIONES DE SEGURIDAD RTANTES

ADVERTENCIA: Una ADVERTENCIA alerta al usuario sobre la posibilidad de sufrir lesiones graves o incluso la muerte si no sigue las instrucciones.

PRECAUCIÓN: Una PRECAUCIÓN alerta al usuario sobre la posibilidad de que el equipo se dañe o resulte destruido si no sigue las instrucciones.

ADVERTENCIA: No leer, comprender completamente y respetar las instrucciones puede causar lesiones graves, ocasionar daños al equipo o dejar sin efecto la garantía del fabricante. Es responsabilidad del instalador asegurarse de que todos los componentes estén correctamente ensamblados e instalados de acuerdo con las instrucciones proporcionadas.

ADVERTENCIA: No instalar esta unidad en una estructura lo suficientemente resistente podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el componente soporte cinco veces el peso combinado de todo el equipo. Antes de instalar la unidad, refuerce la estructura según sea necesario.

ADVERTENCIA: Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado de todos los equipos que sostendrá el ELPMBP06 no supere los 22 kg (50 libras).

ADVERTENCIA: Utilice el soporte únicamente para lo que fue diseñado y de acuerdo con estas instrucciones. No utilice conexiones que no estén recomendadas por el fabricante.

ADVERTENCIA: Nunca ponga en funcionamiento el sistema de montaje si está dañado. Llévelo a un centro de servicio técnico para su revisión y reparación.

ADVERTENCIA: No utilice este producto al aire libre.

¡IMPORTANTE! El ELPMBP06 puede reemplazar un panel de cielo raso suspendido existente, o se puede instalar encima de un panel de cielo raso suspendido existente.

¡IMPORTANTE! EI ELPMBP06 admite un enchufe eléctrico simple, uno doble o ambos.

NOTA: Es responsabilidad del instalador asegurase de que la estructura esté fija al piso en la caja de interruptores, de acuerdo con el Código Nacional de Electricidad, ANSI/NFPA 70 o el Código Canadiense de Electricidad, CSA C22.1.

NOTA: Es posible utilizar el ELPMBP06 con las columnas ELPMBC02 / ELPMBC03 / ELPMBC04, la placa para cielo raso ELPMBP07 y el soporte para proyector ELPMBPRH.

--CONSERVE ESTE MANUAL DE INSTRUCCIONES--

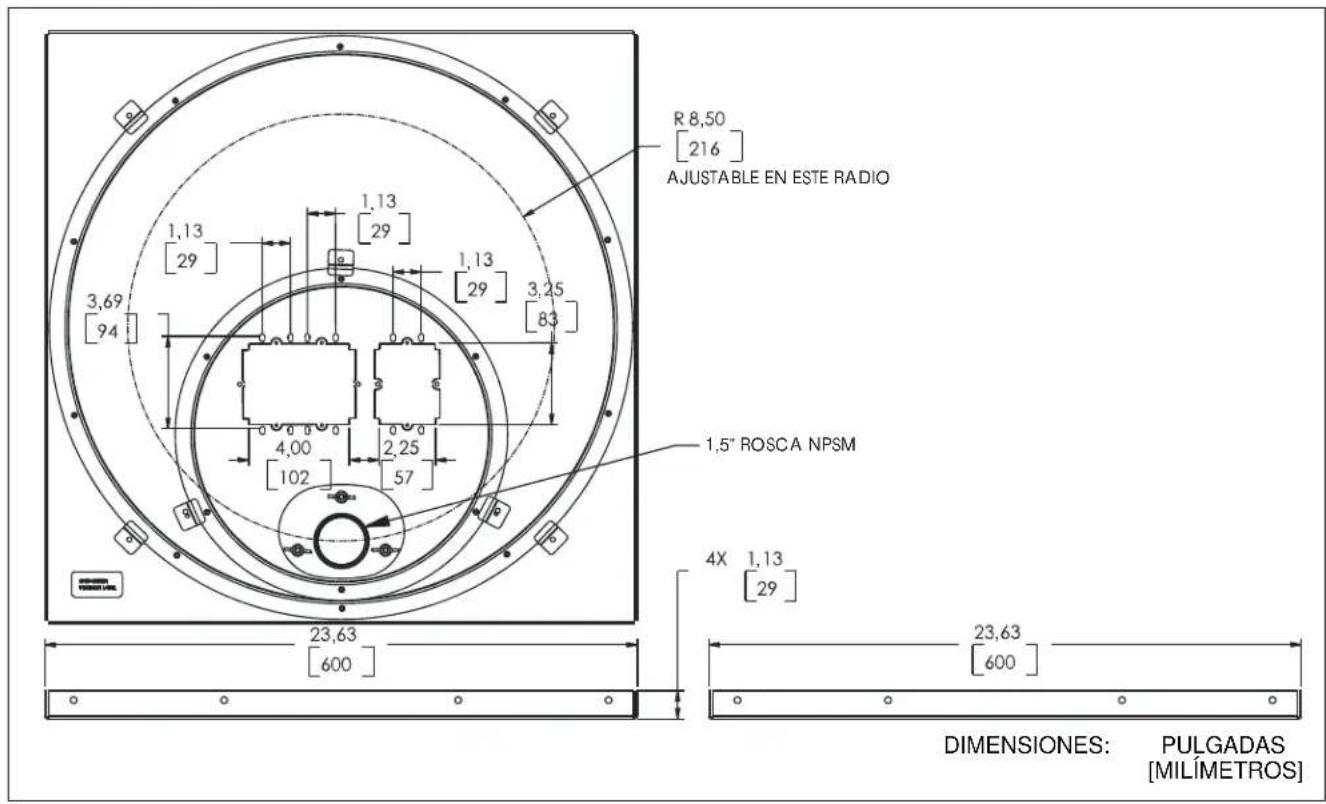

DIMENSIONES

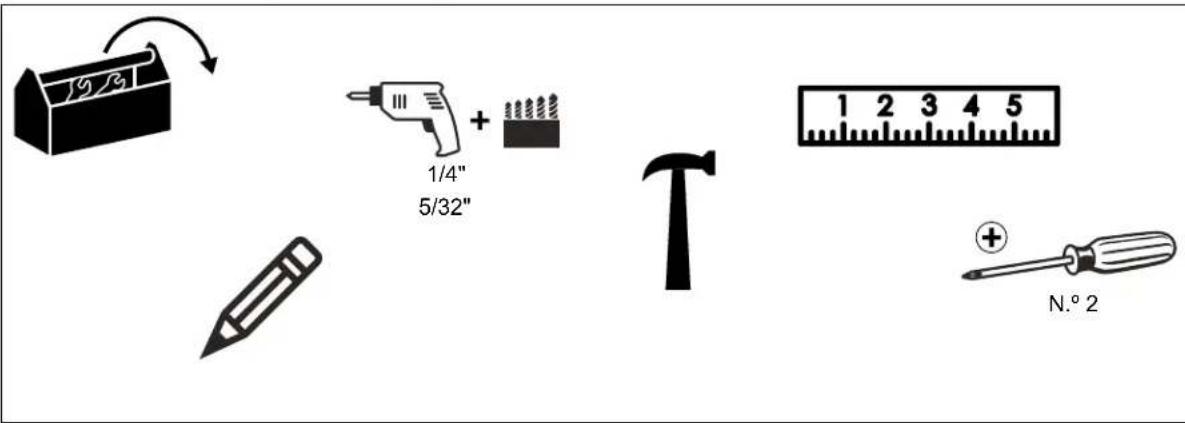

HERRAMIENTAS QUE SE REQUIEREN PARA LA INSTALACIÓN

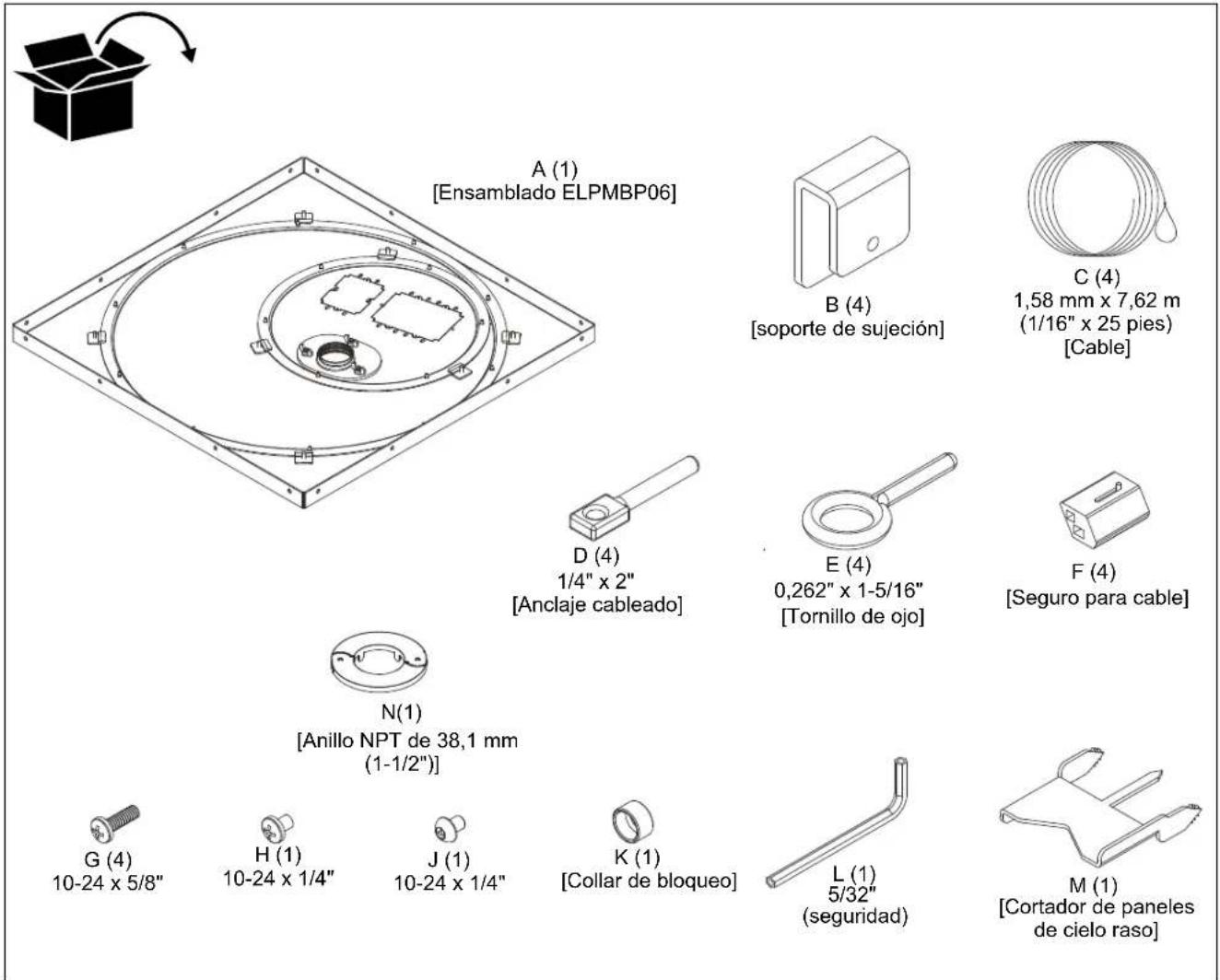

PIEZAS

PREPARACIÓN

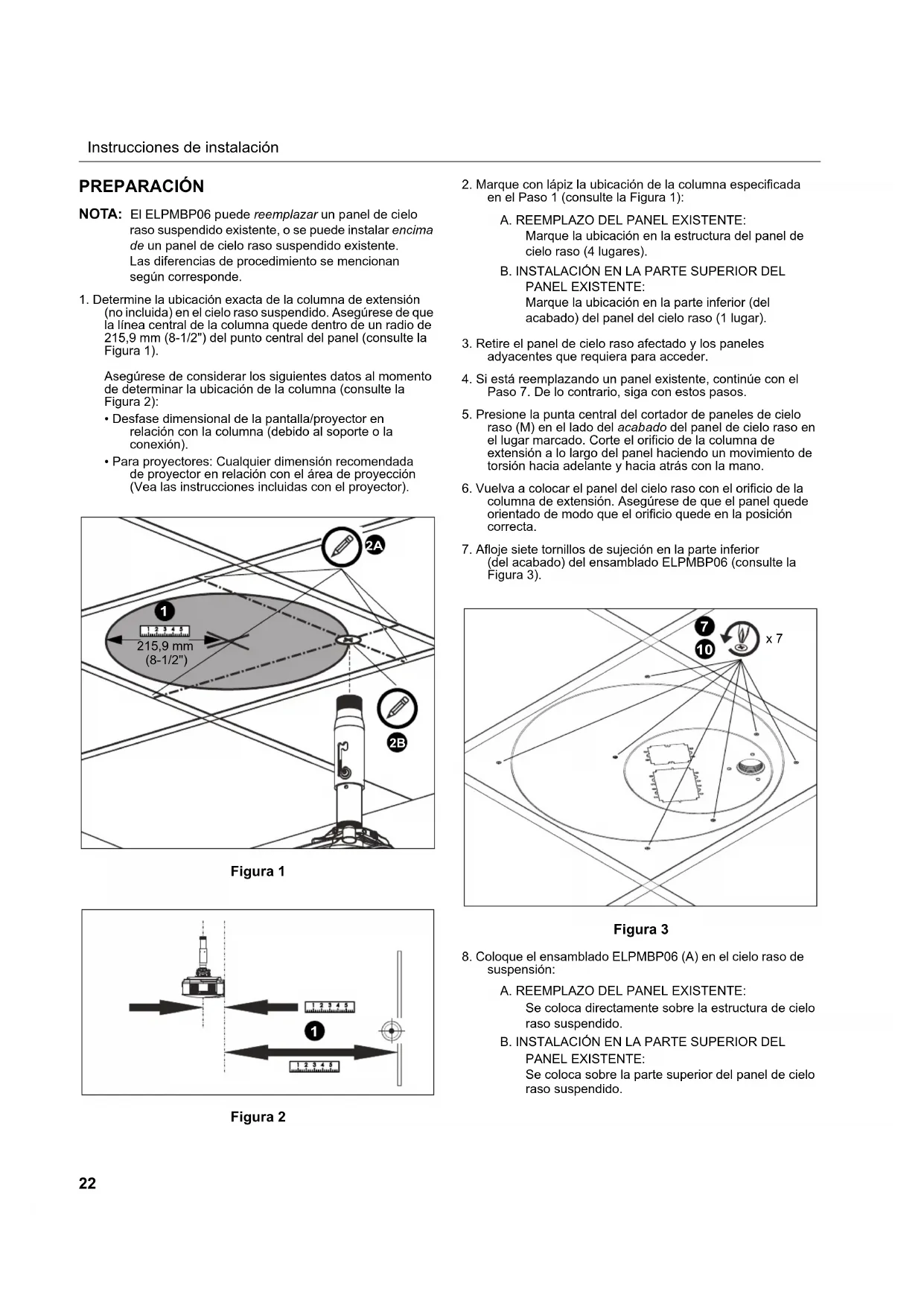

NOTA: El ELPMBP06 puede reemplazar un panel de cielo raso suspendido existente, o se puede instalar encima de un panel de cielo raso suspendido existente. Las diferencias de procedimiento se mencionan según corresponde.

1. Determine la ubicación exacta de la columna de extensión (no incluida) en el cielo raso suspendido. Asegúrese de que la línea central de la columna quede dentro de un radio de 215,9 mm (8-1/2") del punto central del panel (consulte la Figura 1).

Asegúrese de considerar los siguientes datos al momento de determinar la ubicación de la columna (consulte la Figura 2):

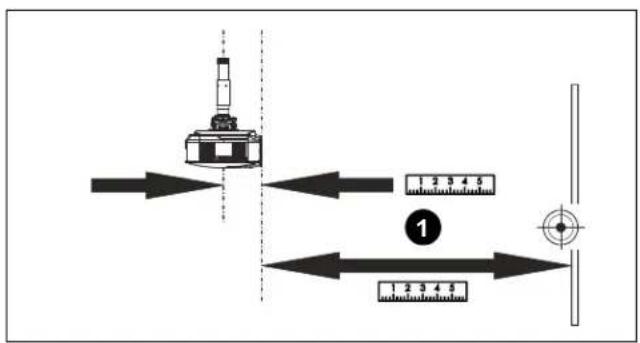

- Desfase dimensional de la pantalla/proyector en relación con la columna (debido al soporte o la conexión).

- Para proyectores: Cualquier dimensión recomendada de proyector en relación con el área de proyección (Vea las instrucciones incluidas con el proyector).

Figura 1

Figura 2

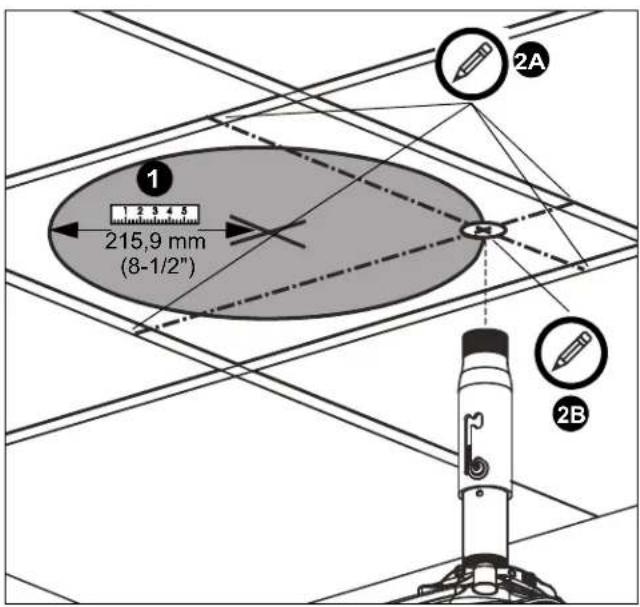

1. Marque con lápiz la ubicación de la columna especificada en el Paso 1 (consulte la Figura 1):

A. REEMPLAZO DEL PANEL EXISTENTE: Marque la ubicación en la estructura del panel de cielo raso (4 lugares).

B. INSTALACIÓN EN LA PARTE SUPERIOR DEL PANEL EXISTENTE:

Marque la ubicación en la parte inferior (del acabado) del panel del cielo raso (1 lugar).

1. Retire el panel de cielo raso afectado y los paneles adyacentes que requiera para acceder.

2. Si está reemplazando un panel existente, continúe con el Paso 7. De lo contrario, siga con estos pasos.

3. Presione la punta central del cortador de paneles de cielo raso (M) en el lado del acabado del panel de cielo raso en el lugar marcado. Corte el orificio de la columna de extensión a lo largo del panel haciendo un movimiento de torsión hacia adelante y hacia atrás con la mano.

4. Vuelva a colocar el panel del cielo raso con el orificio de la columna de extensión. Asegúrese de que el panel quede orientado de modo que el orificio quede en la posición correcta.

5. Afloje siete tornillos de sujeción en la parte inferior (del acabado) del ensamblado ELPMBP06 (consulte la Figura 3).

Figura 3

1. Coloque el ensamblado ELPMBP06 (A) en el cielo raso de suspensión:

A. REEMPLAZO DEL PANEL EXISTENTE: Se coloca directamente sobre la estructura de cielo raso suspendido.

B. INSTALACIÓN EN LA PARTE SUPERIOR DEL PANEL EXISTENTE: Se coloca sobre la parte superior del panel de cielo raso suspendido.

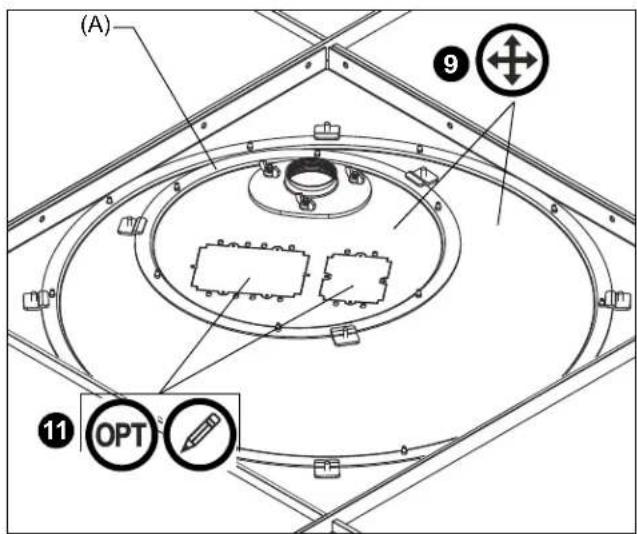

1. Gire las placas circulares grande y pequeña para posicionar el soporte de la columna de extensión en la siguiente ubicación (consulte la Figura 4):

A. REEMPLAZO DEL PANEL EXISTENTE: Colóquelo de acuerdo con la estructura marcada.

B. INSTALACIÓN EN LA PARTE SUPERIOR DEL PANEL EXISTENTE: Colóquelo sobre el orificio de la placa del cielo raso.

1. Ajuste los tornillos de sujeción (que aflojó en el Paso 7).
2. PASO OPCIONAL PARA UNA INSTALACIÓN EN LA PARTE SUPERIOR DEL PANEL EXISTENTE: Marque con lápiz la ubicación del disyuntor eléctrico en el panel del cielo raso (consulte la Figura 4).
3. Examine la estructura del cielo raso (hormigón, acero o madera) encima del ensamblado ELPMBP06 (A) para identificar la ubicación de los cuatro anclajes de los cables del soporte. Cada punto debe estar aproximadamente 15° hacia afuera de los orificios de soporte de la bandeja (A) (consulte la Figura 5). Marque las ubicaciones con lápiz.

Figura 5

1. Retire el ensamblado ELPMBP06 (A) y el panel de cielo raso (si está instalado).
2. PASO OPCIONAL PARA UNA INSTALACIÓN EN LA PARTE SUPERIOR DEL PANEL EXISTENTE: Haga el hueco para la caja de electricidad en el panel del cielo raso, en la ubicación marcada. Coloque una caja de electricidad Raco 560 u otra equivalente aprobada por UL (no incluida) en el ELPMBP06 (A). Para ello siga las instrucciones que se incluyen con la caja de electricidad.

INSTALACIÓN DEL CABLE DEL SOPORTE

ADVERTENCIA: No instalar esta unidad en una estructura lo suficientemente resistente podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el componente soporte cinco veces el peso combinado de todo el equipo. Antes de instalar la unidad, refuerce la estructura según sea necesario.

Estructura de cielo raso en hormigón sólido

ADVERTENCIA: Los anclajes deben colocarse en hormigón sólido estructuralmente firme con un espesor mínimo de 44,5 mm (1,75"). La instalación en un bloque de mezcla o de hormigón hueco, con grietas, desprendimientos u otros defectos puede causar que los anclajes no resistan, y esto puede ocasionar lesiones físicas o daños en el equipo.

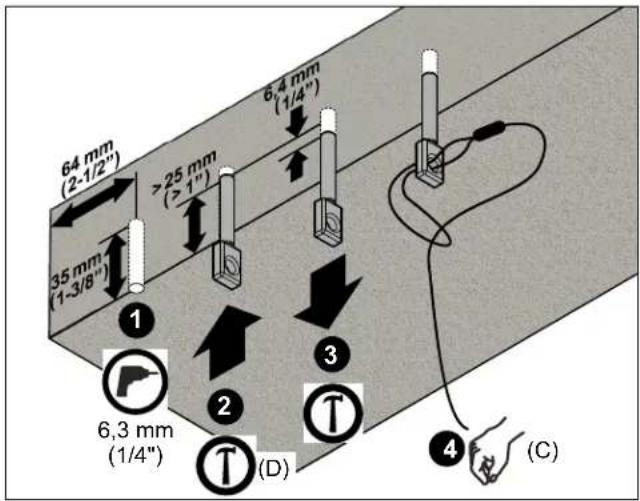

1. Realice un orificio de 6,3 mm (1/4") de diámetro x 34,9 mm (1-3/8") de profundidad en cada punto marcado del soporte para los anclajes del cable (consulte la Figura 6). Asegúrese de que el orificio esté a cuando menos a 63,5 mm (2-1/2") del borde de hormigón más cercano. Retire los restos del orificio.

Figura 6

1. Coloque los anclajes (D) en cada orificio a una profundidad de cuando menos 25,4 mm (1") (consulte la Figura 6).

ADVERTENCIA: Es indispensable colocar bien el anclaje para que no falle, lo cual podría ocasionar lesiones físicas o daños en el equipo.

1. Con la parte de la oreja del martillo, coloque cada anclaje (D). Para ello sáquelo del orificio aproximadamente 6,3 mm (1/4") (consulte la Figura 6).
2. Pase una parte del bucle que hizo con el cable (C) a través del orificio del anclaje (D) (consulte la Figura 6). Pase un extremo del cable (C) por dentro del bucle. Repita esto para las ubicaciones restantes del soporte.

Estructura de cielo raso para celosías de acero

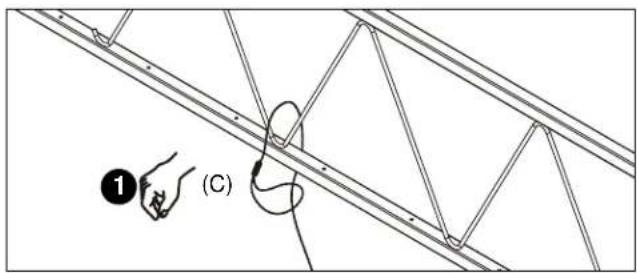

1. Pase el extremo del cable (C) por encima de la celosía de acero en el punto marcado del soporte para el anclaje del cable y luego a través del bucle de cable (consulte la Figura 7). Repita esto para las ubicaciones restantes del soporte.

Figura 7

Estructura de cielo raso para madera

ADVERTENCIA: Los anclajes deben colocarse en madera con un espesor mínimo de 50,8 mm (2").

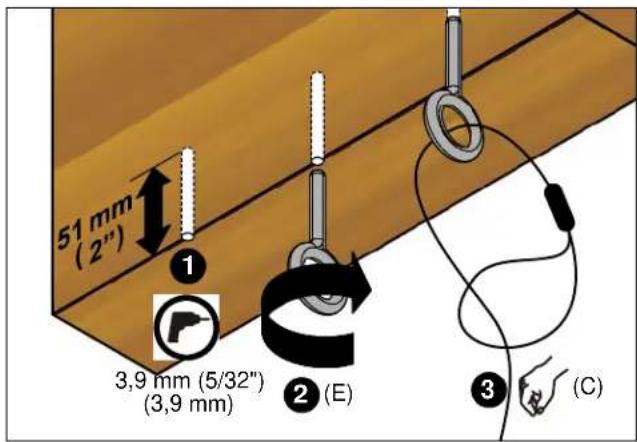

1. Realice un orificio de 3,9 mm de diámetro x 50,8 mm (5/32" x 2") de profundidad en cada punto marcado del soporte para los anclajes del cable (consulte la Figura 8). Retire los restos del orificio.

Figura 8

1. Enrosque completamente el tornillo tirafondo de ojo (E) dentro de cada orificio (consulte la Figura 8)
2. Pase el extremo del cable (C) por el tornillo tirafondo de ojo (E) y luego a través del bucle del cable (consulte la Figura 8). Repita esto para las ubicaciones restantes del soporte.

INSTALACIÓN DE BANDEJA

1. Si está reemplazando un panel existente, continúe con el Paso 3. De lo contrario, siga con estos pasos.

2. Vuelva a colocar el panel del cielo raso con el orificio de la columna de extensión. Asegúrese de que el panel quede orientado de modo que el orificio quede en la posición correcta.

3. Vuelva a instalar el ensamblado ELPMBP06 (A).

4. Instale los cuatro soportes de sujeción (B) con cuatro tornillos Phillips 10-24 de 5/8" (G) (consulte la Figura 4). Asegúrese de que los soportes (B) entren en las bridas del ensamblado ELPMBP06 (A) y los rieles principales [38 mm (1-1/2") de altura] de la estructura de cielo raso.

Figura 9

PRECAUCIÓN: Es indispensable tensar los cables (C) correctamente para evitar daños en la estructura del panel de cielo raso.

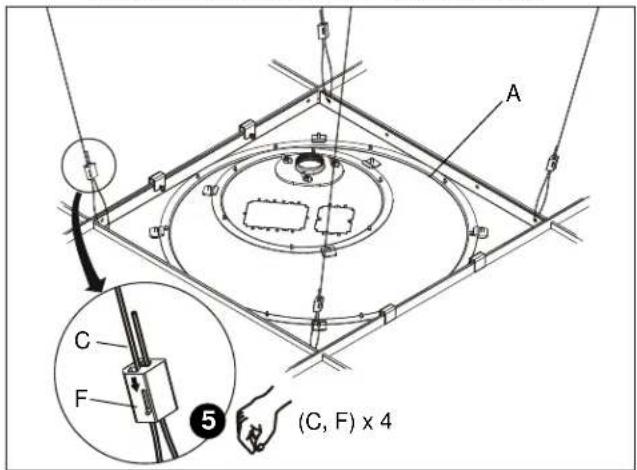

1. Pase cada cable (C) completamente a través del seguro para cable (F), que corresponde al orificio en la esquina del ensamblado ELPMBP06 (A), y a través del lado opuesto del seguro para cable (F) (consulte la Figura 10). Ajuste la tensión del cable hasta que el ensamblado ELPMBP06 (A) quede soportado completa y uniformemente por los cuatro cables del soporte, pero no tan ajustado para evitar que se tuerza la estructura del panel del cielo raso.
   NOTA: Los cables (C) se pueden enroscar en uno o ambos orificios de las esquinas del ensamblado ELPMBP06 (A).
   NOTA: El seguro para cable (F) permite que el cable entre solo en una dirección por lado, que se indica con flechas en el seguro. Para soltar tensión del cable, presione las clavijas de resorte del seguro para cable (F).

Figura 10

INSTALACIÓN DE LA COLUMN DE EXTENSIÓN

ADVERTENCIA: Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado de todos los componentes fijos al ELPMBP06 hasta (e incluida) la pantalla/proyector no supere los 22 kg (50 libras).

1. Coloque una columna de extensión roscada NPT o NPSM de 38.1 mm (1-1/2"), que cumple con ANSI/ASME B1.20.1 (Cédula 40, aluminio de espesor mínimo de 0,154" - ASTM B221) (no incluida) en el soporte del collar de extensión, de manera que se hayan enroscado al menos cuatro vueltas.

NOTA: Si las instrucciones de instalación no están disponibles, póngase en contacto con Chief para obtener ayuda.

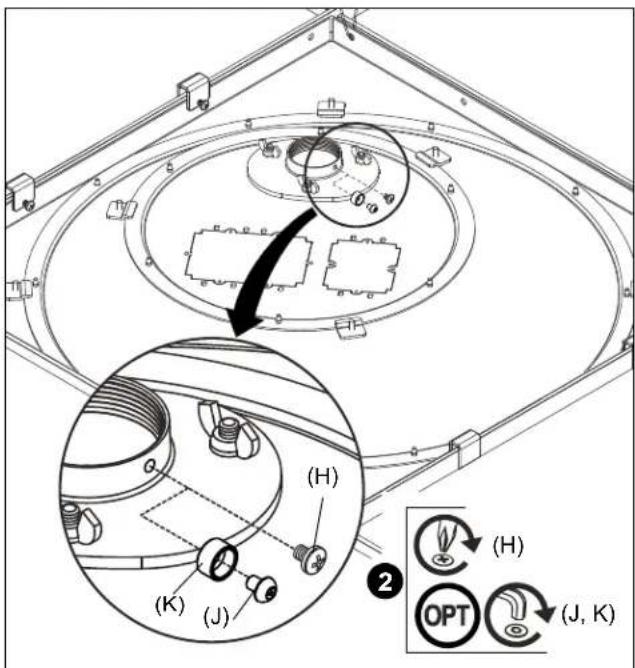

1. Con la llave hexagonal (L), asegure la columna de extensión con uno de los siguientes procedimientos (consulte la Figura 3):

2. Coloque el tornillo (H) en el soporte de la columna de extensión, y ajustelo firmemente contra la columna.

3. OPCIONAL: Coloque un tornillo de cabeza plana hexagonal (J) a través del collar de bloqueo (K) en el soporte de la columna de fijación y ajustelo firmemente contra la columna.

NOTA: El collar de bloqueo (K) está diseñado para girar, aún cuando el tornillo (J) está ajustado.

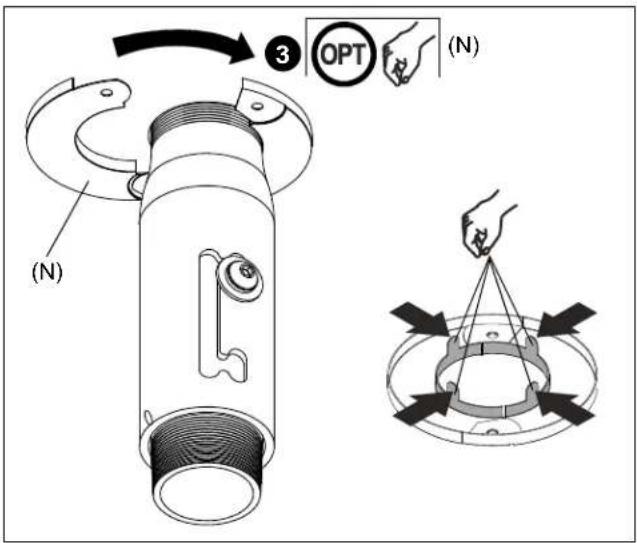

1. OPCIONAL PARA LA INSTALACIÓN ENCIMA DEL PANEL EXISTENTE: Coloque el anillo NPT (N) en la columna de extensión, debajo del panel del cielo raso (consulte la Figura 12). En caso de ser necesario, doble cuatro lengüetas hacia adentro para que el anillo quede fijo a la columna.

1. Vuelva a colocar los paneles de cielo raso restantes según sea necesario.
