MANUAL DE UTILIZADOR ELPMBP06 EPSON

Instructions d'installation Instrucciones de instalación Instruções de Instalação

Kit de substituição de placa de teto suspenso de conexão rápida

ELPMBP06

LEGEND / LÉGENDE / REFERENCIAS / LEGENDA

	Tighten Fastener		Pencil Mark
	Apretar elemento de fijación		Marcar con lápiz
	Befestigungsteil festziehen		Stiftmarkierung
	Apertar fixador		Marcar com lápis
	Serrare il fissaggio		Segno a matita
	Bevestiging vastdraaien		Potloodmerkteken
	Serrez les fixations		Marquage au crayon
	Loosen Fastener		Drill Hole
	Aflojar elemento de fijación		Perforar
	Befestigungsteil lösen		Bohrloch
	Desapertar fixador		Fazer furo
	Allentare il fissaggio		Praticare un foro
	Bevestiging losdraaien		Gat boren
	Desserrez les fixations		Percez un trou
	Phillips Screwdriver		Adjust
	Destornillador Phillips		Ajustar
	Kreuzschlitzschraubendreher		Einstellen
	Chave de fendas Phillips		Ajustar
	Cacciavite a stella		Regolare
	Kruiskopschroevendraaier		Afstellen
	Tournevis à pointe cruciforme		Ajuster
	By Hand		Optional
	A mano		Opcional
	Von Hand		Optional
	Com a mão		Opcional
	A mano		Opzionale
	Met de hand		Optie
	À la main		En option
	Target of Projector		Security Wrench
	Punto de enfoque del proyector		Llave de seguridad
	Ziel des Projektors		Sicherheitsschlüssel
	Mira do projector		Chave de segurança
	Punto di proiezione		Chiave di sicurezza
	Doel van de projector		Veiligheidssleutel
	Cible du projecteur		Clé de sécurité
	Hammer
	Martillo
	Hammer
	Martelo
	Martello
	Hamer
	Marteau

DISCLAIMER

C [e-mail] (Soporte técnico: 7:00 - 19:00 CST)

www.milestone.com

8800-002777 Rev01

09/15

AVISO LEGAL

A Milestone AV Technologies e suas empresas afiliadas e subsidiárias (coletivamente "Milestone") pretendem tornar este manual rigoroso e completo. No entanto, a Milestone não garante que as informações contidas aqui abrangem todos os detalhes, condições ou variações, nem que preveem todas as contingências possíveis em conexão com a instalação ou o uso deste produto. As informações contidas neste documento estão sujeitas a alterações sem aviso prévio ou obrigação de qualquer tipo. A Milestone não faz qualquer representação de garantia, expressa ou implícita, com relação às informações aqui contidas. A Milestone não assume nenhuma responsabilidade pela precisão, integralidade ou suficiência das informações contidas neste documento.

INSTRUÇÕES IMPORTANTES SOBRE URANÇA

AVISO: Um AVISO alerta para a possibilidade de ferimentos graves ou morte se você não seguir as instruções.

CUIDADO: Uma ADVERTÊNCIA alerta para a possibilidade de danos ou destruição do equipamento se você não seguir as instruções correspondentes.

AVISO: Deixar de ler, entender completamente e seguir todas as instruções pode resultar em ferimentos graves, danos ao equipamento ou anular a garantia de fábrica! É responsabilidade do instalador certificar-se de que todos os componentes sejam montados e instalados corretamente usando as instruções fornecidas.

AVISO: Deixar de fornecer a força estrutural adequada para este componente pode resultar em ferimentos graves ou danos ao equipamento! É responsabilidade do instalador certificar-se de que a estrutura à qual este componente será fixado é capaz de suportar cinco vezes o peso combinado de todos os equipamentos. Reforce a estrutura conforme necessário antes de instalar o componente.

AVISO: Exceder a capacidade de peso pode resultar em ferimentos graves ou danos ao equipamento! É responsabilidade do instalador garantir que o peso combinado de todos os componentes ligados ao ELPMBP06 não exceda 22 kg (50 libras).

AVISO: Use este sistema de suporte apenas para seu uso pretendido, como descrito nestas instruções. Não use conexões não recomendadas pelo fabricante.

AVISO: Nunca opere este sistema de suporte se ele estiver danificado. Devolva o sistema de suporte para um centro de assistência para verificação e reparo.

AVISO: Não use este produto ao ar livre.

IMPORTANTE! : O ELPMBP06 pode substituir uma placa de teto suspenso existente ou pode ser instalado sobre uma placa de teto suspenso existente.

IMPORTANTE! : O ELPMBP06 foi concebido para suportar um receptáculo elétrico, um receptáculo elétrico duplo ou ambos.

OBSERVAÇÃO: É responsabilidade do instalador garantir que o compartimento é aterrado no interruptor, de acordo com o Código Elétrico Nacional, ANSI/NFPA 70, ou o Código Elétrico Canadense, CSA C22.1.

OBSERVAÇÃO: O ELPMBP06 pode ser usado com as colunas ELPMBC02/ELPMBC03/ELPMBC04, a placa de teto ELPMBP07 e o suporte de projetor ELPMBPRH.

-- GUARDE ESTAS INSTRUÇÕES --

DIMENSÕES

R 8,50 216 AJUSTÁVEL NESTE RAIO 1,13 29 1,13 29 3,69 94 1,13 29 3,25 83 4,00 2,25 102 57 1,5" ROSCAS NPSM 38.1 4X 1,13 29 23,63 600 23,63 600 DIMENSÕES: POLEGADAS [MILÍMETROS]

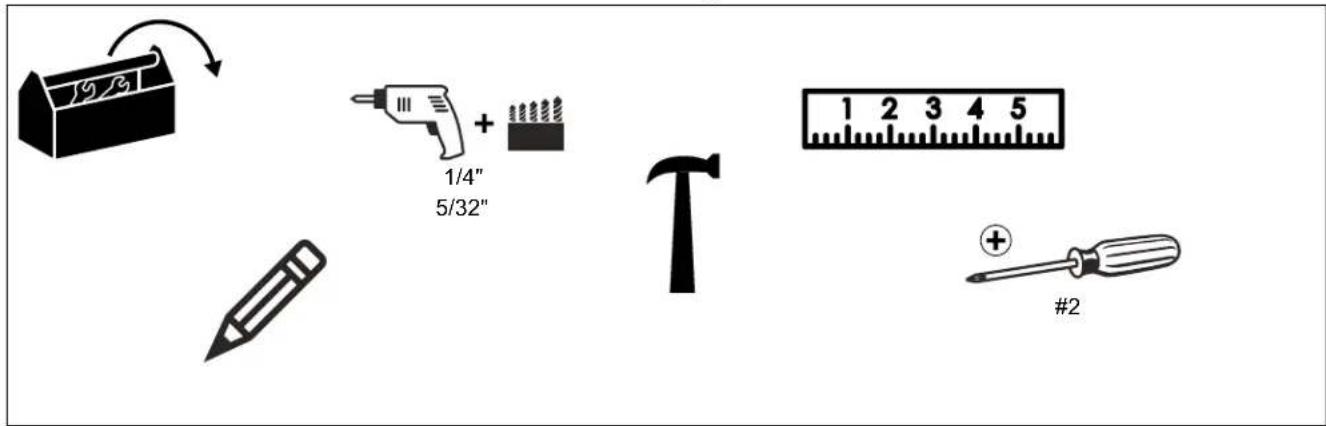

FERRAMENTAS NECESSÁRIAS PARA INSTALAÇÃO

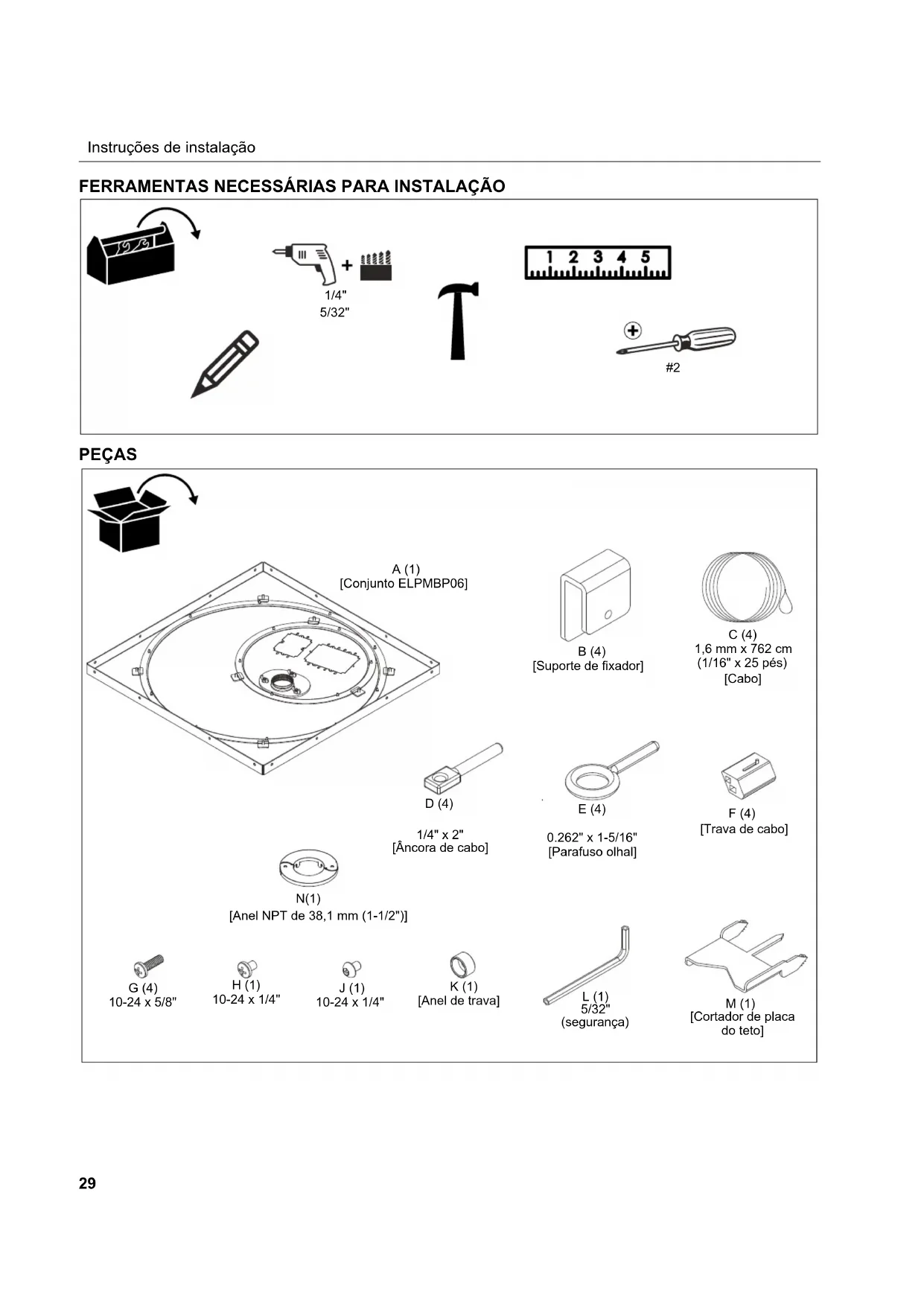

A (1) [Conjunto ELPMBP06] B (4) [Suporte de fixador] C (4) 1,6 mm x 762 cm (1/16" x 25 pés) [Cabo] D (4) 1/4" x 2" [Âncora de cabo] E (4) 0.262" x 1-5/16" [Parafuso olhal] F (4) [Trava de cabo] N(1) [Anel NPT de 38,1 mm (1-1/2")] G (4) 10-24 x 5/8" H (1) 10-24 x 1/4" J (1) 10-24 x 1/4" K (1) [Anel de trava] L (1) 5/32" (segurança) M (1) [Cortador de placa do teto]

PREPARAÇÃO

OBSERVAÇÃO: O ELPMBP06 pode substituir uma placa de teto suspenso existente ou pode ser instalado sobre uma placa de teto suspenso existente. Diferenças processuais são indicadas conforme aplicável.

1. Determine a localização exata da coluna de extensão (não incluída) no teto suspenso. Certifique-se de que a linha central da coluna se encontra em um raio de 215,9 mm (8-1/2") do ponto central da placa. (Veja a figura 1)

Certifique-se de levar os seguintes pontos em consideração ao determinar a localização da coluna (Veja a figura 2):

• Desvio dimensional do projetor/tela em relação à coluna (devido ao suporte e/ou interface).
• Para projetores: As dimensões recomendadas do projetor em relação ao alvo (consulte as instruções de instalação incluídas com o projetor).

1 216 mm (8-1/2") 2A 2B

Figura 1

1 2 3 4 5 1 2 3 4 5

Figura 2

1. Marque a localização da coluna determinada na etapa 1 com um lápis (Veja a figura 1):

A. SUBSTITUIÇÃO DE UMA PLACA EXISTENTE: Marque a localização na estrutura da placa do teto (4 locais).
B. INSTALAÇÃO SOBRE UMA PLACA EXISTENTE: Marque a localização no lado (acabado) inferior da placa do teto (1 local).

1. Remova a placa do teto afetada e quaisquer placas adjacentes necessárias para o acesso.
2. Se você estiver substituindo uma placa existente, prossiga para a Etapa 7. Caso contrário, continue abaixo.
3. Pressione a ponta central do cortador de placa do teto (M) no lado acabado da placa do teto no local marcado. Corte um orifício para a coluna de extensão ao longo da placa usando um movimento de torção da mão para frente e para trás.
4. Coloque novamente a placa do teto com o orifício para a coluna de extensão. Certifique-se de que a placa esteja orientada para a localização adequada do orifício.

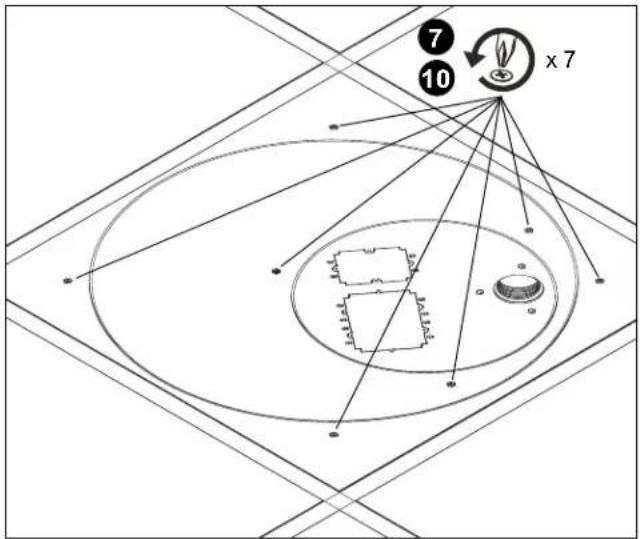

5. Afrouxe os sete parafusos de fixação no lado (acabado) inferior do conjunto ELPMBP06 (A). (Veja a figura 3)

7 10 x 7

Figura 3

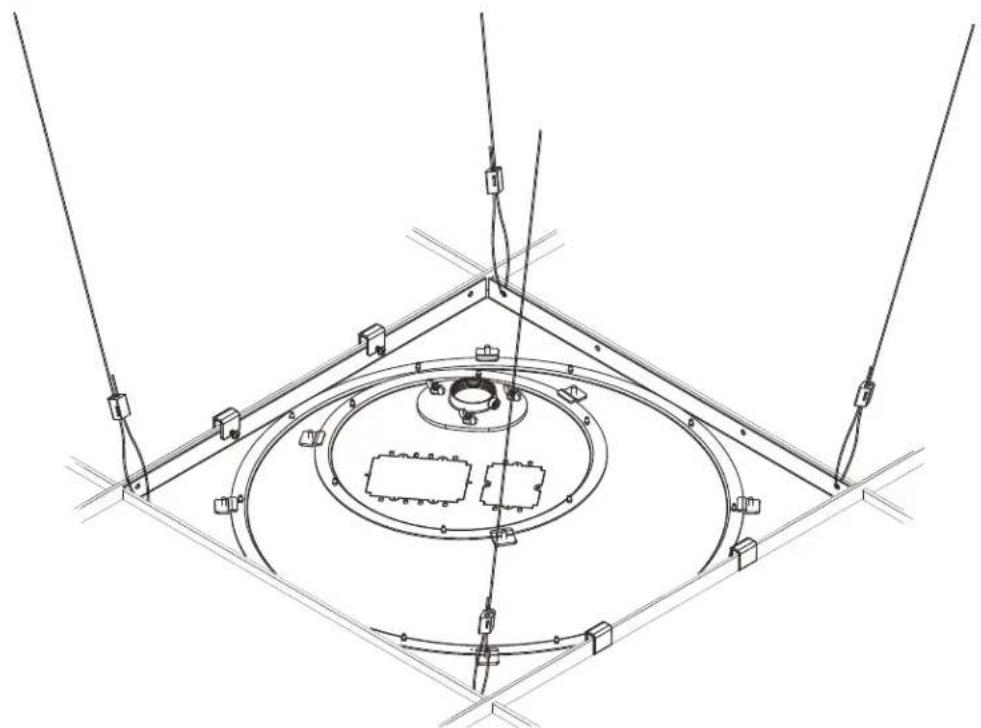

1. Insira o conjunto ELPMBP06 (A) no teto suspenso:

A. SUBSTITUIÇÃO DE UMA PLACA EXISTENTE: Coloque diretamente na estrutura do teto suspenso.
B. INSTALAÇÃO SOBRE UMA PLACA EXISTENTE: Coloque sobre a placa do teto suspenso.

1. Gire as placas circulares grandes e pequenas para posicionar o suporte da coluna de extensão na localização a seguir (Veja a figura 4):

A. SUBSTITUIÇÃO DE UMA PLACA EXISTENTE: Posicione de acordo com a estrutura marcada.
B. INSTALAÇÃO SOBRE UMA PLACA EXISTENTE: Posicione sobre o orifício da placa do teto.

1. Aperte os parafusos de fixação (afrouxados na Etapa 7).
2. ETAPA OPCIONAL PARA A INSTALAÇÃO SOBRE UMA PLACA EXISTENTE: Marque a localização do recorte elétrico na placa do teto com um lápis. (Veja a figura 4)
3. Examine a estrutura do teto (concreto, treliça de aço ou madeira) acima do conjunto ELPMBP06 (A) para identificar quatro locais de ancoragem do cabo de suporte. Cada local deve estar aproximadamente 15° para fora dos orifícios de suporte na bandeja (A). (Veja a figura 5) Marque as localizações com um lápis.

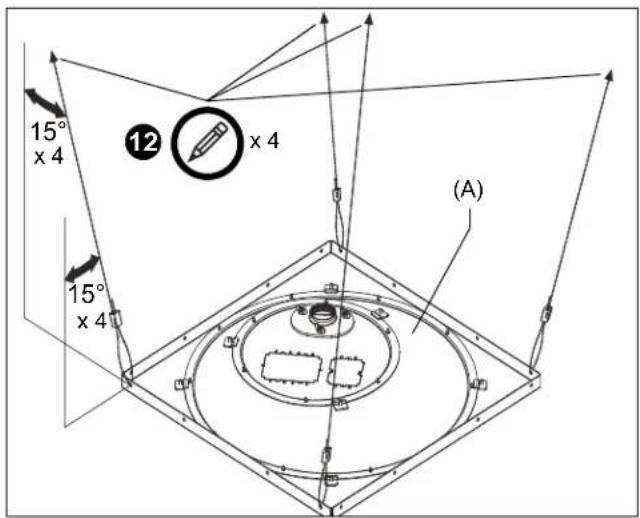

15° x 4 12 x 4 15° x 4 (A)

Figura 5

1. Remova o conjunto ELPMBP06 (A) e a placa do teto (se estiverem instalados).
2. ETAPA OPCIONAL PARA A INSTALAÇÃO SOBRE UMA PLACA EXISTENTE:

Corte a abertura da caixa elétrica na placa do teto no local marcado. Instale o Raco 560 com certificação UL ou uma caixa elétrica com certificação UL equivalente (não incluídos) para o ELPMBP06 (A) seguindo as instruções incluídas com a caixa elétrica.

INSTALAÇÃO DO CABO DE SUPORTE

AVISO: Deixar de fornecer a força estrutural adequada para este componente pode resultar em ferimentos graves ou danos ao equipamento! É responsabilidade do instalador certificar-se de que a estrutura à qual este componente será fixado é capaz de suportar cinco vezes o peso combinado de todos os equipamentos. Reforece a estrutura conforme necessário antes de instalar o componente.

Estrutura do teto de concreto sólido

AVISO: As âncoras devem ser instaladas em concreto sólido estruturalmente firme com uma espessura mínima de 44,5 mm (1,75") ou superior. A instalação em um bloco de concreto oco, argamassa ou concreto que apresenta rachaduras, fragmentação ou outros defeitos pode resultar na falha da âncora e ferimentos graves ou danos ao equipamento!

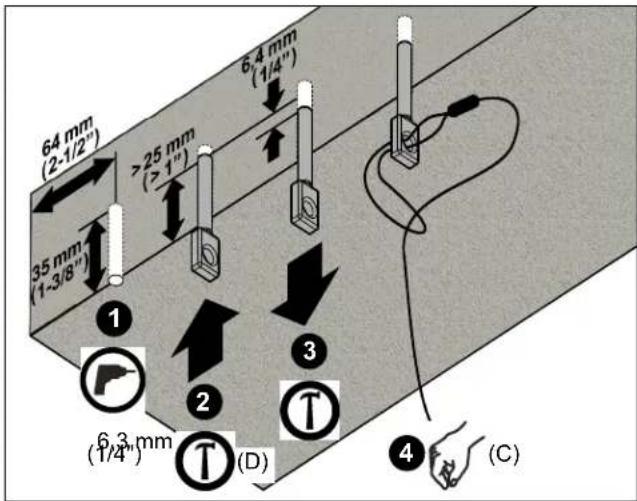

1. Perfure um orifício de 6,3 mm (1/4") de diâmetro e 34,9 mm (1-3/8") de profundidade em cada local de suporte de ancoragem de cabo marcado (Veja a figura 6). Certifique-se de que o orifício está, pelo menos a 63,5 mm (2-1/2") da borda de concreto mais próxima. Remova os detritos do orifício.

64 mm (2-1/2") >25 mm (>1") 6.4 mm (1/4") 35 mm (1-3/8") ① ② ③ ④ (6.3mm) (1/4") (D) (C)

Figura 6

1. Empurre a âncora (D) em cada orifício até uma profundidade de pelo menos 25,4 mm (1") (Veja a figura 6).

AVISO: A falha em colocar adequadamente a âncora pode resultar na falha da âncora e ferimentos graves ou danos ao equipamento!

1. Usando a parte da garra do martelo, coloque cada âncora (D) puxando-a para fora do buraco aproximadamente 6,3 mm (1/4"). (Veja a figura 6)
2. Insira a parte do laço criado no cabo (C) através do orifício na âncora (D) (Veja a figura 6). Insira a extremidade do cabo (C) através do laço. Repita o procedimento nos locais restantes de suporte.

Estrutura do teto de treliça de aço

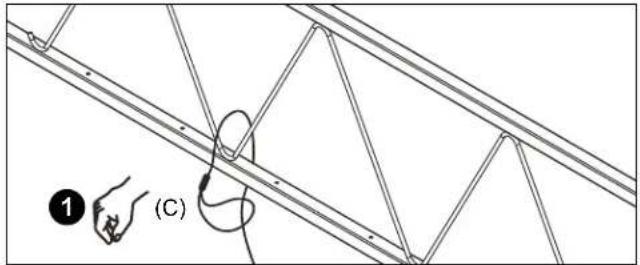

1. Direcione a extremidade do cabo (C) sobre a treliça no local de suporte de ancoragem do cabo marcado e, em seguida, através do laço do cabo. (Veja a figura 7) Repita o procedimento nos locais restantes de suporte.

(C)

Figura 7

Estrutura do teto de madeira

AVISO: As âncoras devem ser instaladas em madeira com uma espessura mínima de 38,1 mm (1-1/2") ou superior.

1. Perfure um orifício de 4,0 mm (5/32") de diâmetro e 51 mm (2") de profundidade em cada local de suporte de ancoragem do cabo marcado. (Veja a figura 8) Remova os detritos do orifício.

1. Rosqueie totalmente o parafuso olhal (E) em cada orifício. (Veja a figura 8)
2. Direcione a extremidade do cabo (C) através do parafuso olhal (E) e, em seguida, através do laço do cabo. (Veja a figura 8) Répita o procedimento nos locais restantes de suporte.

INSTALAÇÃO DA BANDEJA

1. Se você estiver substituindo uma placa existente, prossiga para a Etapa 3. Caso contrário, continue abaixo.
2. Coloque novamente a placa do teto com o orifício para a coluna de extensão. Certifique-se de que a placa esteja orientada para a localização adequada do orifício.

3. Reinstale o conjunto ELPMBP06 (A).

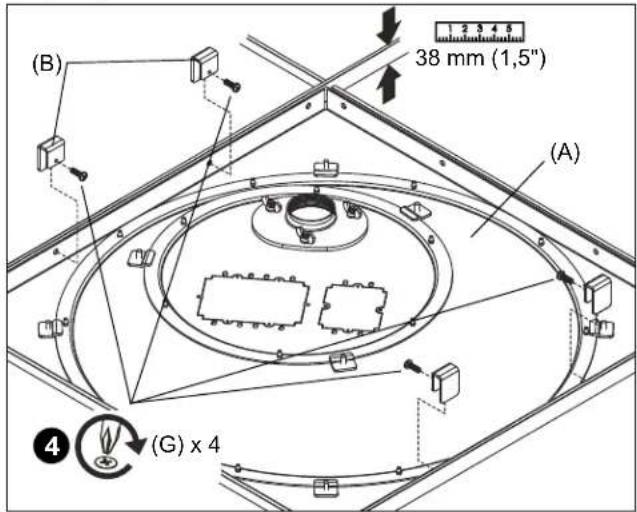

4. Instale quatro suportes de fixação (B) com quatro parafusos Phillips de 10-24 x 5/8" (G). (Veja a figura 4) Certifique-se de que os suportes (B) encaixam nas flanges do conjunto ELPMBP06 (A) e nos trilhos (de 38 mm (1-1/2") de altura) principais da estrutura do teto.

(B) 38 mm (1,5") (A) (G) x 4

Figura 9

CUIDADO: A falha em colocar a tensão adequada nos cabos (C) pode resultar em danos à estrutura da placa do teto!

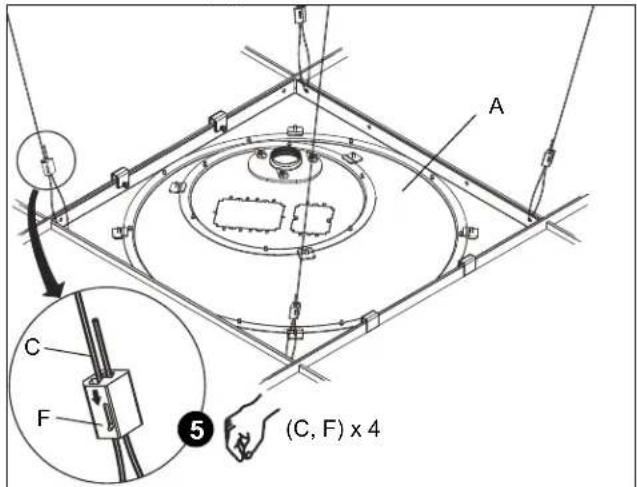

1. Rosqueie cada cabo (C) completamente através da trava do cabo (F), do(s) orifício(s) correspondente(s) no canto do conjunto ELPMBP06 (A), e completamente através do lado oposto da trava do cabo (F) (Veja a figura 10). Ajuste a tensão do cabo até que o conjunto ELPMBP06 (A) esteja suportado total e uniformemente por todos os quatro cabos de suporte, mas não tão apertado que distorça a estrutura da placa do teto.

OBSERVAÇÃO: Os cabos (C) podem ser rosqueados através de um ou ambos os orifícios nos cantos do conjunto ELPMBP06 (A).

OBSERVAÇÃO: A trava do cabo (F) vai permitir que o cabo entre apenas por uma direção de cada lado, indicado pelas setas na trava. Pressione os pinos sob carga de mola na trava do cabo (F) para liberar a tensão do cabo.

A C F 5 (C, F) x 4

Figura 10

INSTALAÇÃO DA COLUNA DE EXTENSÃO

AVISO: Exceder a capacidade de peso pode resultar em ferimentos graves ou danos ao equipamento!

É responsabilidade do instalador garantir que o peso combinado de todos os componentes conectados ao ELPMBP06 até (e incluindo) o projetor/tela não exceda 22 kg (50 libras).

1. Instale o NPT ou NPSM de 38,1 mm (1-1/2") seguido de uma coluna de extensão roscada ANSI/ASME B1.20.1 (espessura mínima de alumínio de 0,154", schedule 40 - ASTM B221) (não incluída) no suporte do anel de extensão até estar apertado, com um mínimo de quatro roscas encaixadas.

OBSERVAÇÃO: Se as instruções de instalação não estão disponíveis, entre em contato com a Chief para obter assistência.

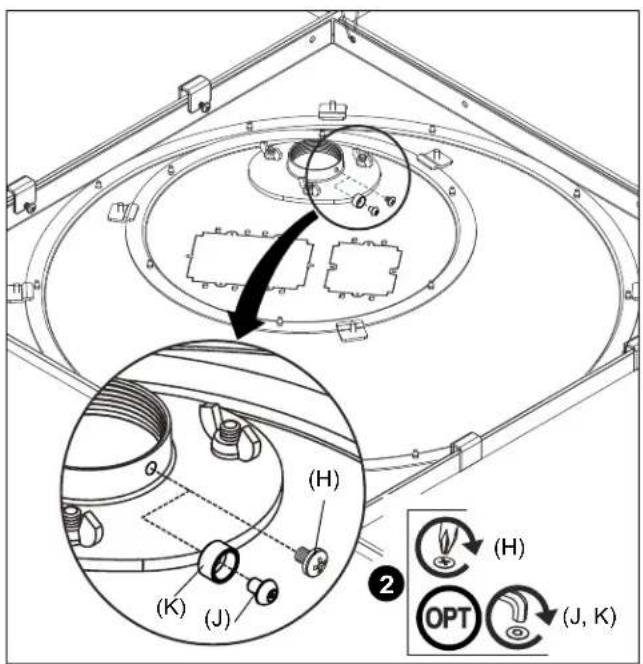

1. Usando uma chave sextavada (L), prenda a coluna de extensão usando um dos seguintes métodos (Veja a figura 3):

2. Coloque um parafuso (H) no suporte da coluna de extensão, apertando firmemente contra a coluna.

3. OPCIONAL: Coloque um parafuso de segurança (J) através do anel de trava (K) no suporte da coluna de extensão, apertando firmemente contra a coluna.

OBSERVAÇÃO: O anel de trava (K) foi concebido para girar, mesmo quando o parafuso (J) está apertado.

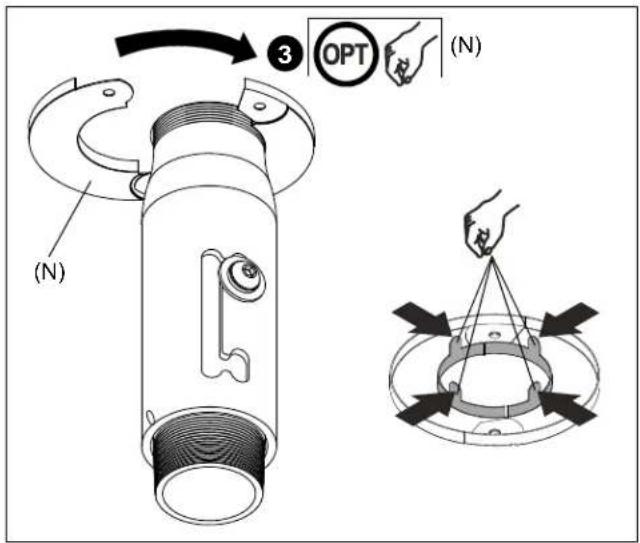

1. OPCIONAL PARA A INSTALAÇÃO ACIMA DE UMA PLACA EXISTENTE: Coloque o anel NPT (B) na coluna de extensão abaixo da placa do teto. (Veja a figura 12) Se necessário, dobre as quatro linguetas para dentro para prender o anel à coluna.

1. Reinstale as placas do teto restantes, conforme necessário.
