CHF1000 - Projetor EPSON - Manual de utilização gratuito

Tipo de produto	Suporte para projetor
Marca	Epson
Modelo	CHF1000
Capacidade máxima de carga	22.68 kg (50 lb)
Material	Aço
Opções de montagem	Teto, parede (madeira), concreto, haste roscada
Ajustes	Inclinação longitudinal, giro lateral, eixo vertical
Componentes fornecidos	Suporte do projetor (A), tubo de teto (B), placa de bainha (D), parafusos de segurança (F, G)
Alimentação	Sem alimentação elétrica
Manutenção	Verificar periodicamente o aperto dos parafusos e a estabilidade da instalação
Instruções de segurança	Não exceder a carga máxima; garantir que a estrutura suporte 5 vezes o peso
Reparabilidade	Peças de reposição disponíveis: suporte, tubo, parafusos de fixação
Garantia	Consulte a garantia do fabricante

Perguntas frequentes - CHF1000 EPSON

Como instalar o suporte no teto?

Primeiro, fixe a placa de bainha (D) nas vigas do teto. Aparafuse o tubo de teto (B) na placa, depois alinhe e aparafuse o suporte do projetor (A) no tubo. Aperte os parafusos de segurança.

Quais ferramentas são necessárias?

Você precisará de uma chave de fenda Phillips #2, uma furadeira com brocas de 3 mm (madeira) ou 10 mm (concreto), uma chave de soquete (para haste roscada) e um nível de bolha.

Como ajustar a inclinação do projetor?

Desaperte o parafuso de travamento do ajuste de inclinação longitudinal, gire o parafuso de ajuste fino para alinhar a imagem, depois reaperte o parafuso de travamento.

Qual é a capacidade máxima de carga?

O suporte pode suportar um peso combinado de todos os componentes fixados até 22,68 kg (50 lb). Nunca exceda este limite.

Posso instalar o suporte em uma parede de concreto?

Sim, faça quatro furos piloto de 10 mm de diâmetro e 64 mm de profundidade. Use buchas de concreto Togger A10 Alligator (não fornecidas) e parafusos de fixação de 1/4 pol x 3 pol.

Como fixar o projetor no suporte?

Primeiro, fixe o suporte de interface (C) no projetor com o ferragem fornecida. Em seguida, deslize o projetor nas ranhuras de fixação da base do suporte até que os parafusos encostem na parte traseira, depois trave a alavanca.

O que fazer se os parafusos fornecidos não servirem?

Use apenas o ferragem fornecido pelo fabricante. Se os parafusos não servirem na sua estrutura, consulte um profissional para adaptar a instalação sem comprometer a segurança.

Como verificar se a instalação está segura?

Certifique-se de que a estrutura suporta cinco vezes o peso total do equipamento e que todos os parafusos estão devidamente apertados. Após a instalação, agite suavemente o projetor para verificar a estabilidade.

Posso usar uma haste roscada personalizada?

Sim, você pode usar hastes roscadas de 1/4 pol de diâmetro para fixar o suporte a uma viga ou treliça. O ferragem de instalação (haste, porcas) não está incluído.

Como orientar o projetor após a instalação?

Use os parafusos de ajuste: eixo vertical para rotação esquerda/direita, inclinação longitudinal para cima/baixo e giro lateral para alinhamento horizontal. Trave cada ajuste após o alinhamento.

MANUAL DE UTILIZADOR CHF1000 EPSON

Instructions d'installation Instrucciones de instalación Instruções de Instalação

ADVERTÊNCIA: Os alertas de ADVERTÊNCIA avisam-no para a possibilidade de ocorrência de graves lesões ou morte no caso de incumprimento das instruções.

AVISO: Os alertas de AVISO avisam-no para a possibilidade de danos ou destruição do equipamento no caso de incumprimento das instruções.

ADVERTÊNCIA: Se não ler, compreender completamente e seguir todas as instruções podem ocorrer graves lesões pessoais, danos no equipamento e a garantia de fábrica pode ser anulada! É da responsabilidade do instalador certificar-se de que todos os componentes são correctamente montados e instalados de acordo com as instruções fornecidas.

ADVERTÊNCIA: Se não for proporcionado apoio estrutural adequado a este componente podem ocorrer graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificar-se de que a estrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforece a estrutura conforme necessário antes de instalar o componente.

ADVERTÊNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificarse de que o peso combinado de todos os componentes ligados ao CHF1000/2500 não excede 22.68 kg.

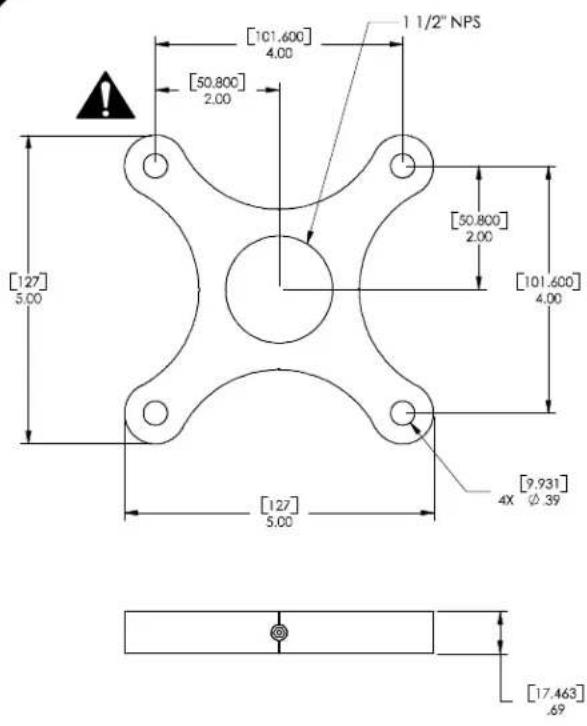

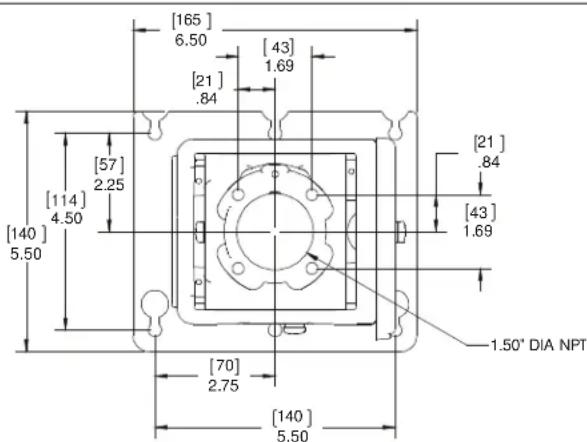

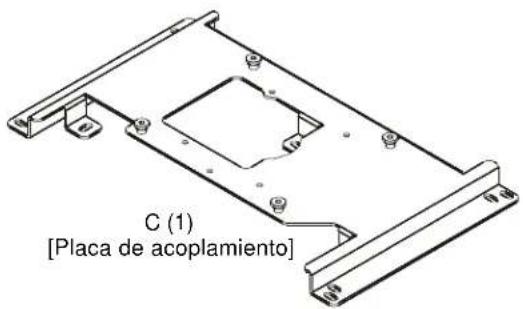

DIMENSIONS

B (1)
[Tubo para cielo raso]

[Placa para cielo raso]

E (1)
5/16-18×3/8"

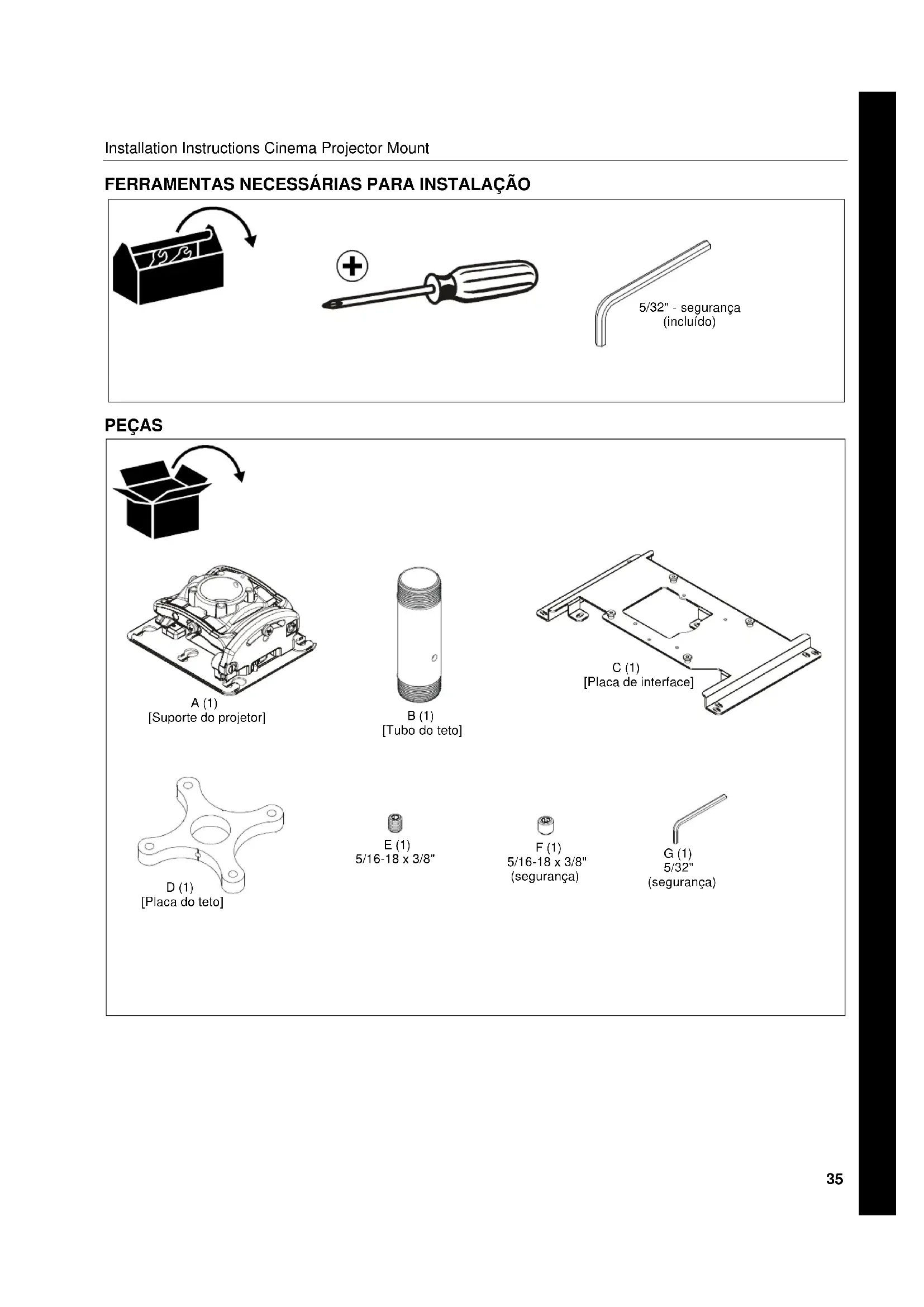

FERRAMENTAS NECESSÁRIAS PARA INSTALAÇÃO

PEÇAS

A (1)
[Suporte do projetor]

B (1)
[Tubo do teto]

F (1)
5/16-18×3/8"
(segurança)

G (1)
5/32"
(segurança)

	INSTALAÇÃO NO TETOOBSERVAÇÃO: O suporte do projetor pode ser montado nivelado em relação ao teto, sem usar o tubo do teto. Consulte as Seções 1a, 1b e 1c para opções de montagem niveladas. Pode ser necessário hardware adicional.Instalação do tubo rosqueado1. Determine cuidadosamente o local requerido de montagem.IMPORTANTE!: Isso exigirá conhecer a distância da lente até a tela. Consulte as especificações do projetor para obter detalhes sobre como determinar essa distância.2. Instale firmemente a placa do teto (D) nas vigas do teto. Para saber o espaçamento do orifício do parafuso, consulte o desenho à esquerda.OBSERVAÇÃO: Se estiver usando somente dois orifícios na montagem, você deverá usar orifícios opostos.

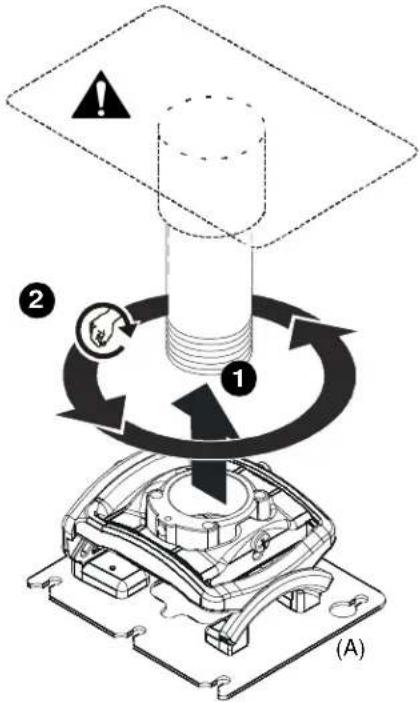

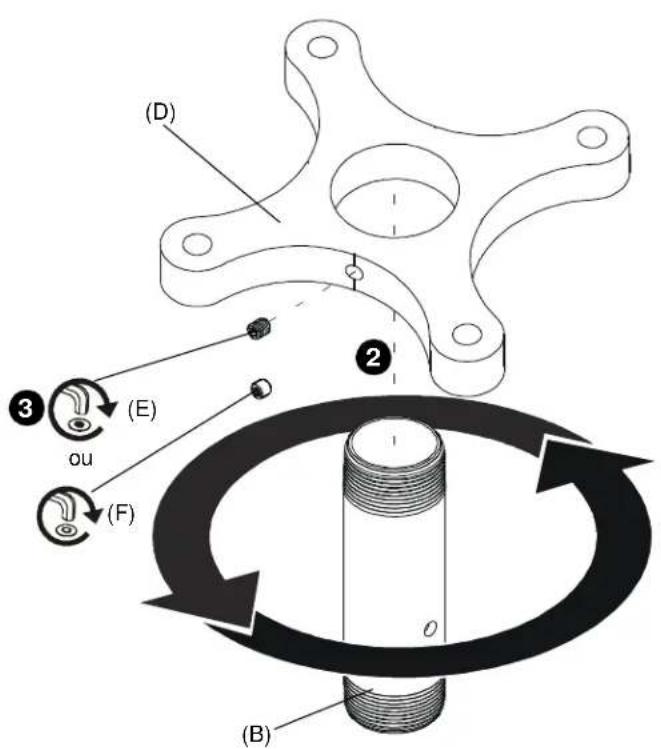

	Rosqueie o tubo do teto na placa do teto9. Alinhe o tubo do teto (B) com a placa do teto (D) instalada.10. Gire o tubo do teto (B) em sentido anti-horário para rosquear na placa do teto (D), até conseguir apertá-lo com a mão.11. Instale o parafuso do conjunto de 5/16-18 x 3/8" (E) ou o parafuso do conjunto de segurança de 5/16-18 x 3/8" (F) na placa do teto para prender o tubo na placa.
1	Instalação Do Suporte Do Projetor⚠AVISO: A INSTALAÇÃO INCORRETA PODE RESULTAR EM FERIMENTOS PESSOAIS GRAVES OU DANOS AO EQUIPAMENTO!Membros estruturaisDEVEMser capazes de suportar cinco vezes o peso combinado de todo o equipamento que está sendo montado.9. Alinhe o suporte do projetor (A) com a extremidade do tubo do teto (B).10. Rosqueie o suporte do projetor (A) no tubo, girando em sentido anti-horário até conseguir apertá-lo com a mão.

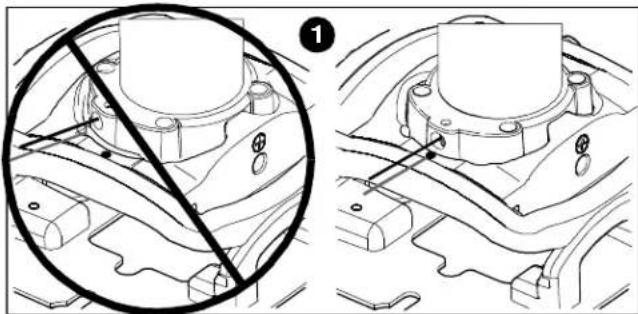

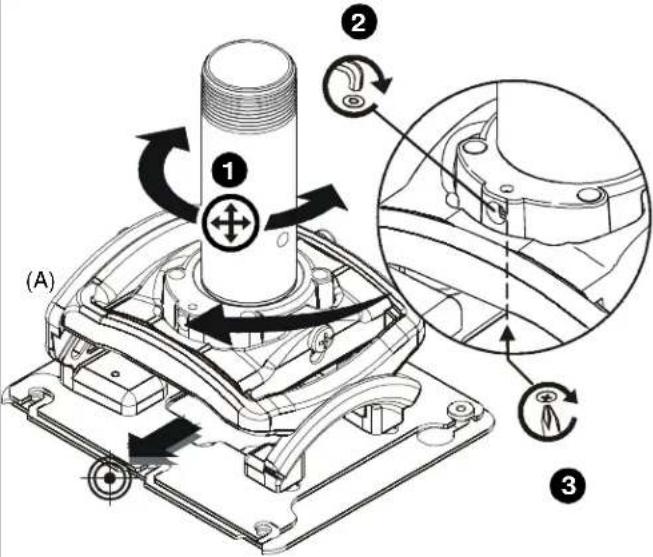

	Alinhamento bruto do suporte do projetor1. Gire o suporte do projetor (A) em sentido horário ou anti-horário até que a parte frontal do suporte esteja de frente para o alvo.IMPORTANTE!: Quando o suporte do projetor estiver posicionado adequadamente, o orifício de acesso ao parafuso do conjunto deve estar apontando diretamente para o alvo. (veja detalhes da parte inferior na figura à esquerda)2. Prenda o suporte do projetor (A) no tubo, girando o parafuso do conjunto até ficar apertado.⚠ATENÇÃO: NÃO APERTE DEMAIS! Apertar demais o parafuso do conjunto pode danificar as roscas do tubo.3. Gire o parafuso de segurança usando uma chave Phillips até que ele não possa ser visto pelo orifício de acesso do suporte do projetor.

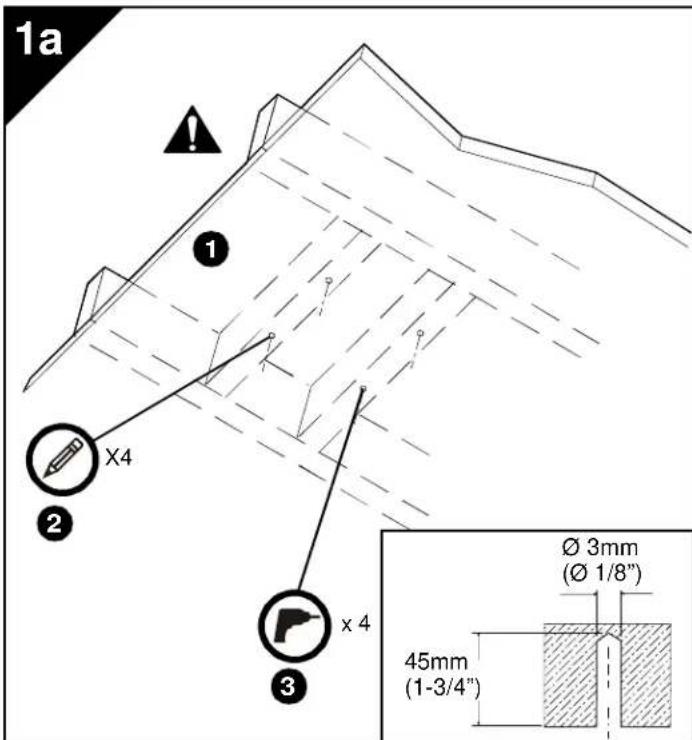

Instalação com parafuso na madeira

1. Determine cuidadosamente o local requerido de montagem.

IMPORTANTE!: Isso exigirá conhecer a distância da lente até a tela. Consulte as especificações do projetor para obter detalhes sobre como determinar essa distância.

AVISO: A INSTALAÇÃO INCORRETA PODE RESULTAR EM FERIMENTOS PESSOAIS GRAVES OU DANOS AO EQUIPAMENTO! Membros estruturais DEVEM ser capazes de suportar cinco vezes o peso combinado de todo o equipamento que está sendo montado.

1. Usando o suporte (A) do projetor como guia, marque quatro locais de orifício de montagem com uma caneta ou ferramenta semelhante.

2. Perfure quatro orifícios piloto de 1/8" (3 mm) de diâmetro na profundidade de 1-3/4" (45 mm).

3. Alinhe quatro orifícios de montagem no suporte (A) do projetor com quatro furos-piloto.

IMPORTANTE!: Certifique-se de que a montagem está orientada corretamente no sentido do alvo antes de prender a estrutura.

1. Prenda o suporte (A) do projetor na estrutura usando quatro arruelas chatas de 1/4" e quatro parafusos interfragmentários de 1/4" x 3" (não incluídos).

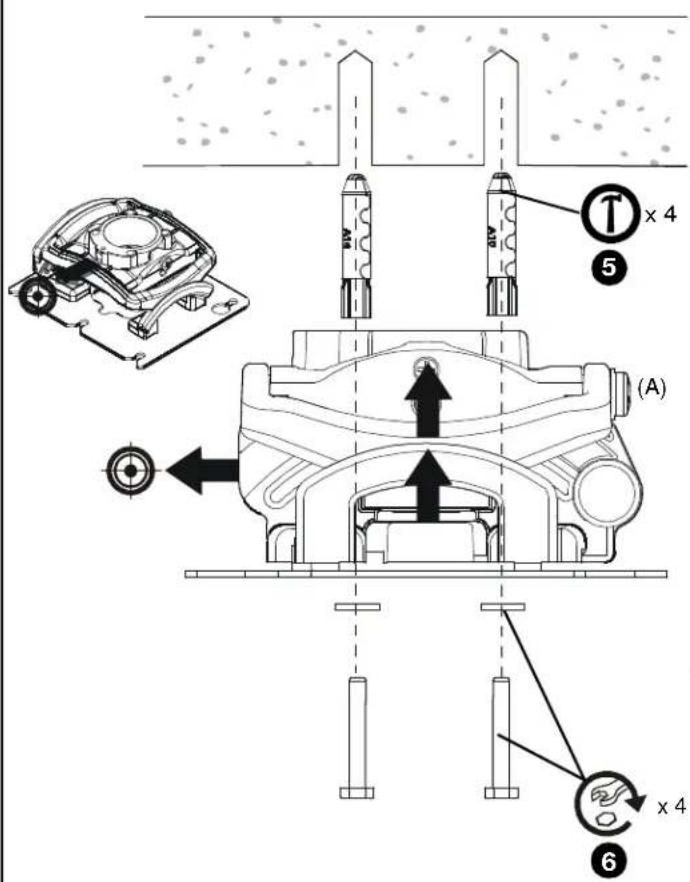

Instalação no concreto

1. Determine o local de montagem.

AVISO: A INSTALAÇÃO INCORRETA PODE RESULTAR EM FERIMENTOS PESSOAIS GRAVES OU DANOS AO EQUIPAMENTO! Membros estruturais DEVEM ser capazes de suportar cinco vezes o peso combinado de todo o equipamento que está sendo montado.

1. Usando o suporte (A) do projetor como guia, marque quatro locais de orifício de montagem no teto usando uma caneta ou ferramenta semelhante.

2. Perfure quatro orifícios piloto de 3/8" (10 mm) de diâmetro na profundidade de 2-1/2" (64 mm).

1. Alinhe quatro orifícios de montagem no suporte (A) do projetor com quatro furos-piloto.

IMPORTANTE!: Certifique-se de que a montagem está orientada corretamente no sentido do alvo antes de prender a estrutura.

1. Instale quatro âncoras de concreto Togger A10 Alligator (não incluídas) inserindo em orifícios pilotos e golpeando até nivelar com a superfície de montagem.

2. Prenda o suporte (A) do projetor na estrutura usando quatro arruelas chatas de 1/4" e quatro parafusos interfragmentários de 1/4" x 3". (não incluído).

1c

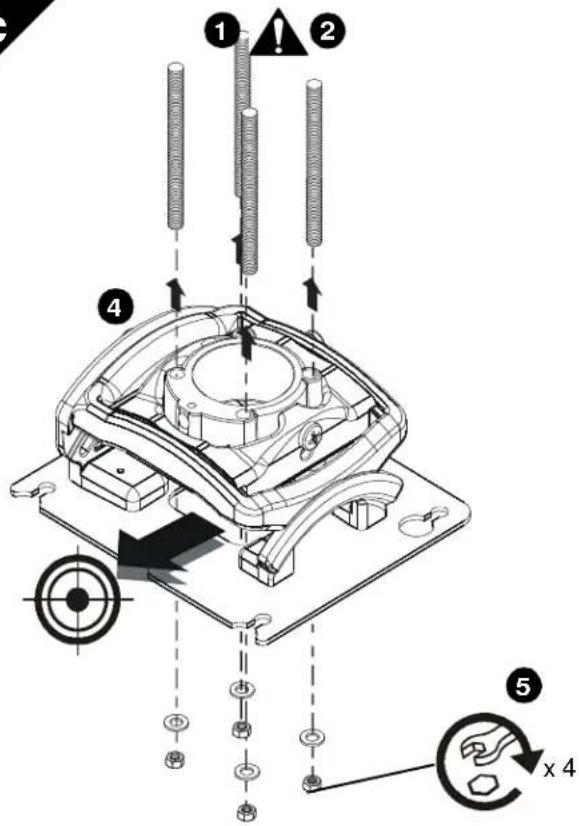

Instalação da barra rosqueada

O suporte (A) do projetor pode ser preso a membros estruturais suspensos de um conjunto Unistrut, de ângulo ou de canal (suportes de teto ou vigas de ferro) usando quatro barras rosqueadas de 1/4" de diâmetro.

AVISO: A INSTALAÇÃO INCORRETA PODE RESULTAR EM FERIMENTOS PESSOAIS GRAVES OU DANOS AO EQUIPAMENTO! Membros estruturais DEVEM ser capazes de suportar cinco vezes o peso combinado de todo o equipamento que está sendo montado.

1. Determine cuidadosamente o local requerido da posição de montagem.

IMPORTANTE!: Isso exigirá conhecer a distância da lente até a tela. Consulte as especificações do projetor para determinar essa distância.

OBSERVAÇÃO: Barra rosqueada e hardware de instalação não incluídos.

1. Prenda uma extremidade da barra rosqueada ao membro estrutural.
2. Instale quatro contraporcas 1/4-20 em cada barra rosqueada.
3. Instale o suporte (A) do projetor na barra rosqueada.

OBSERVAÇÃO: O parafuso no suporte (A) do projetor permite o acesso da chave de soquete sem desmontar a unidade.

1. Prenda o suporte do projetor na barra rosqueada usando quatro porcas de 1/4-20.

2a

INSTALAÇÃO DO PROJETOR

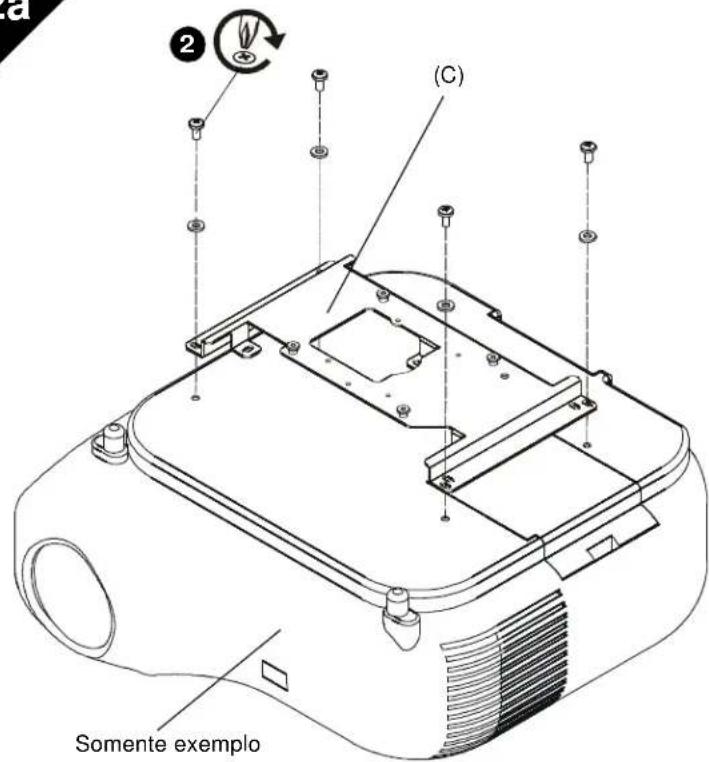

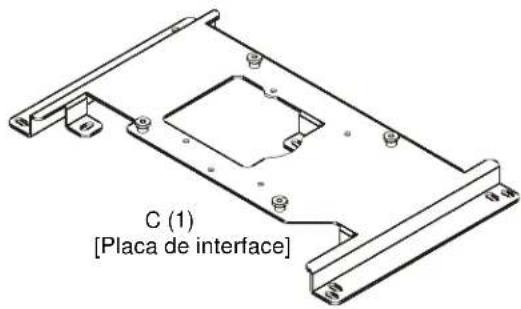

Instale o suporte de interface no projetor

AVISO: A INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DO PROJETOR, RESULTANDO EM FERIMENTOS PESSOAIS SÉRIOS OU DANO AO EQUIPAMENTO. NÃO substitua o material. Use apenas o material fornecido pelo fabricante.

1. Alinhe os orifícios do suporte no projetor com o padrão de orifício do suporte de interface (C).
2. Prenda o suporte de interface (C) no projetor, usando as instruções de instalação e o material fornecido com o projetor.

2b

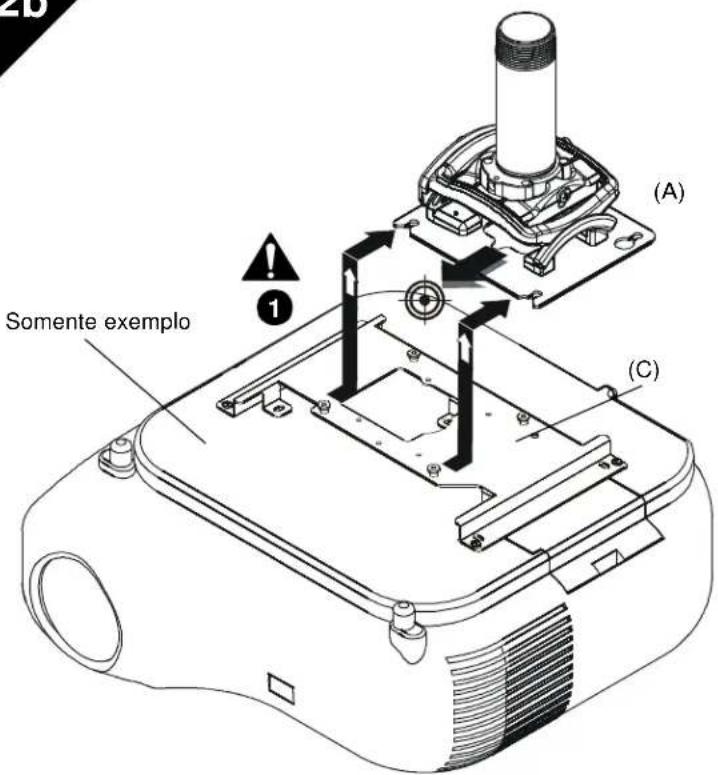

Instale o projetor com o suporte de interface no suporte do projetor

1. Guie o projetor como suporte de interface, conforme mostrado na figura 3b à esquerda.
2. Levante o projetor para que os parafusos fiquem alinhados com os encaixes de montagem na base do suporte.
3. Deslize o projetor com o suporte de montagem nos encaixes de montagem, na base do suporte, até que os parafusos fiquem assentados em relação à parte de trás dos encaixes de montagem.

AVISO: A INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DO PROJETOR, RESULTANDO EM FERIMENTOS PESSOAIS SÉRIOS OU DANO AO EQUIPAMENTO. Certifique-se de que os encaixes de montagem na base do suporte deslizam sob os parafusos e de que os parafusos ficam assentados na parte traseira dos encaixes.

Prendendo o projetor com suporte de interface no Suporte RPM modelo

AVISO: A INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DO PROJETOR, RESULTANDO EM FERIMENTOS PESSOAIS SÉRIOS OU DANO AO EQUIPAMENTO. Certifique-se de que os encaixes de montagem na base do suporte deslizam sob os parafusos borboleta e de que os parafusos ficam assentados na parte traseira dos encaixes.

1. Mova a alavanca da trava para a posição de travamento para prender o projetor no suporte do projetor.

3	AJUSTES Ajuste da ORIENTAÇÃO 1. Afrouxe o parafuso da trava de ajuste da ORIENTAÇÃO usando uma chave Phillips nº 2. 2. Gire o parafuso de microajuste da ORIENTAÇÃO para a direita ou para a esquerda usando uma chave Phillips nº 2, até que a imagem esteja corretamente alinhada no alvo. 3. Aperte o parafuso da trava de ajuste da ORIENTAÇÃO usando uma chave Phillips nº 2.
3a	Ajuste da inclinação 1. Afrouxe o parafuso da trava de ajuste da INCLINAÇÃO usando uma chave Phillips nº 2. 2. Gire o parafuso de microajuste da INCLINAÇÃO para a direita ou para a esquerda usando uma chave Phillips nº 2, até que a imagem esteja corretamente alinhada no alvo. 3. Aperte o parafuso da trava de ajuste de INCLINAÇÃO usando uma chave Phillips nº 2.

3b

Ajuste da oscilação

1. Afrouxe o parafuso da trava de ajuste da OSCILAÇÃO usando uma chave Phillips nº 2.
2. Gire o parafuso de microajuste da OSCILAÇÃO para a direita ou para a esquerda usando uma chave Phillips nº 2, até que a imagem esteja corretamente alinhada no alvo.
3. Aperte o parafuso da trava de ajuste da OSCILAÇÃO usando uma chave Phillips nº 2.
