ELPMBC03 - Projetor EPSON - Manual de utilização gratuito

Marca	Epson
Modelo	ELPMBC03
Tipo de produto	Coluna de extensão para suporte de projetor
Utilização	Montagem no teto de projetores ou telas
Material	Alumínio ou aço (segundo norma ASTM B221)
Comprimento fixo	76 mm (3 pol) ou 152 mm (6 pol) conforme versão
Comprimento ajustável	De 229 a 305 mm (9 a 12 pol)
Diâmetro externo	58,7 mm (2,31 pol) para coluna fixa; 48,3 mm (1,90 pol) para coluna ajustável
Capacidade de carga máxima	226 kg (500 lb)
Tipo de rosca	NPT 1¾ pol (alinhado em 4 roscas completas)
Compatibilidade	Placas e suportes para teto ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07, ELPMBPRH
Peças fornecidas	Coluna (A), parafusos de fixação (C, D, E, F, G, H), chave hexagonal (J)
Ferramentas necessárias	Chaves hexagonais de 3/16 pol e 5/32 pol (segurança)
Instalação	Interior apenas; não usar no exterior
Garantia	10 anos (produtos não elétricos)
Normas	ANSI/ASME B1.20.1 (tabela 40)
Fabricante	Milestone AV Technologies
Distribuidor	Epson America, Inc.
Referência do fabricante	8800-002773 Rev01

Perguntas frequentes - ELPMBC03 EPSON

Quais são os pesos máximos suportados pela coluna ELPMBC03?

A coluna ELPMBC03 pode suportar um peso combinado máximo de 226 kg (500 lb). É imperativo não ultrapassar esse limite e verificar se a estrutura do teto pode suportar cinco vezes o peso total do equipamento.

A coluna ELPMBC03 é compatível com todos os projetores?

A coluna é projetada para ser usada com as placas e suportes para teto Chief (modelos ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 e ELPMBPRH). Um suporte para projetor/tela adequado deve ser fixado na extremidade inferior da coluna.

Quais ferramentas são necessárias para instalar a coluna ELPMBC03?

As ferramentas necessárias são chaves hexagonais de tamanho 3/16 pol e 5/32 pol (para os parafusos de segurança). A chave de 3/16 pol é fornecida com a coluna (peça J).

A coluna ELPMBC03 pode ser usada no exterior?

Não, este acessório é destinado para uso apenas em ambientes internos. A instalação no exterior é proibida e pode causar danos ou ferimentos.

Como ajustar o comprimento da coluna ELPMBC03?

Para colunas de comprimento ajustável, solte o parafuso (C) com a chave (J), ajuste a coluna interna no comprimento desejado (em incrementos de 50,8 mm) e aperte o parafuso novamente. Os furos de ajuste permitem ajuste em incrementos de 25,4 mm.

Quais placas de teto são compatíveis com a coluna ELPMBC03?

As placas compatíveis são os modelos ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 e ELPMBPRH. Essas placas devem ser instaladas previamente conforme suas instruções.

Qual é a garantia da coluna ELPMBC03?

O produto possui uma garantia limitada de 10 anos contra defeitos de material ou mão de obra (exceto mecanismos elétricos, garantidos por 1 ano). A garantia se aplica ao comprador original.

O que fazer se a coluna estiver danificada?

Em caso de danos, não use o produto. Envie-o a um centro de serviço autorizado para inspeção e reparo. Qualquer modificação ou instalação inadequada anula a garantia.

Como fixar a coluna ao teto?

Parafuse a coluna rosqueada NPT de 1¾ pol na placa de adaptação do teto em pelo menos quatro roscas completas e aperte o parafuso de pressão fornecido com a placa. Certifique-se de que a estrutura suporta cinco vezes o peso total.

Quais são as precauções de segurança durante a instalação?

Leia todas as instruções antes da instalação. Não exceda a capacidade de peso (226 kg). Verifique a resistência da estrutura. Use o produto apenas em ambientes internos. Use apenas acessórios recomendados.

MANUAL DE UTILIZADOR ELPMBC03 EPSON

C [e-mail] (Soporte técnico: 7:00 - 19:00 CST)

www.milestone.com

8800-002773 Rev01

09/15

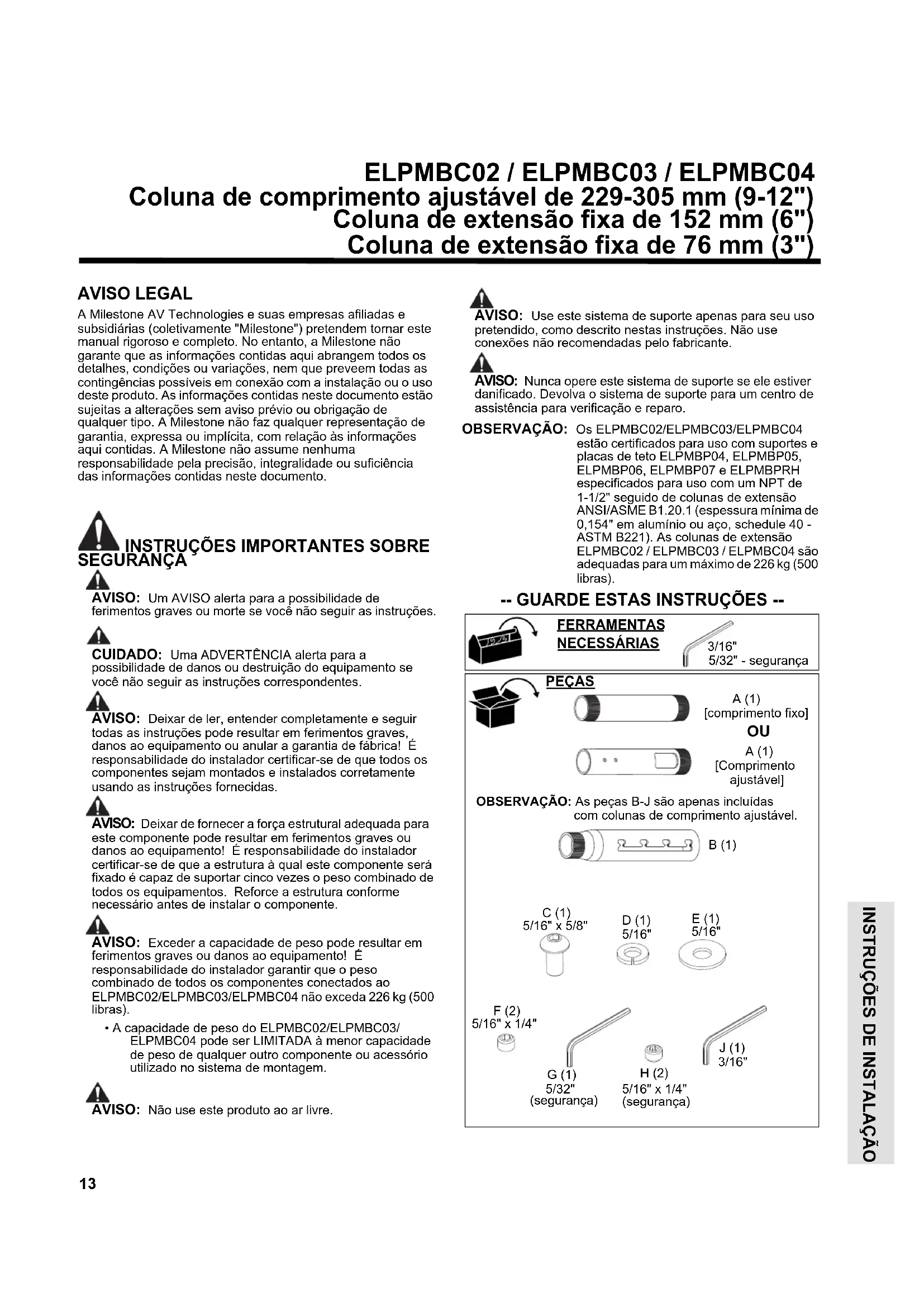

ELPMBC02 / ELPMBC03 / ELPMBC04

Coluna de comprimento ajustável de 229-305 mm (9-12")

Coluna de extensão fixa de 152 mım (6")

Coluna de extensão fixa de 76 mm (3")

AVISO LEGAL

A Milestone AV Technologies e suas empresas afiliadas e subsidiárias (coletivamente "Milestone") pretendem tornar este manual rigoroso e completo. No entanto, a Milestone não garante que as informações contidas aqui abrangem todos os detalhes, condições ou variações, nem que preveem todas as contingências possíveis em conexão com a instalação ou o uso deste produto. As informações contidas neste documento estão sujeitas a alterações sem aviso prévio ou obrigação de qualquer tipo. A Milestone não faz qualquer representação de garantia, expressa ou implícita, com relação às informações aqui contidas. A Milestone não assume nenhuma responsabilidade pela precisão, integralidade ou suficiência das informações contidas neste documento.

INSTRUÇÕES IMPORTANTES SOBRE URANÇA

AVISO: Um AVISO alerta para a possibilidade de ferimentos graves ou morte se você não seguir as instruções.

CUIDADO: Uma ADVERTÊNCIA alerta para a possibilidade de danos ou destruição do equipamento se você não seguir as instruções correspondentes.

AVISO: Deixar de ler, entender completamente e seguir todas as instruções pode resultar em ferimentos graves, danos ao equipamento ou anular a garantia de fábrica! É responsabilidade do instalador certificar-se de que todos os componentes sejam montados e instalados corretamente usando as instruções fornecidas.

AVISO: Deixar de fornecer a força estrutural adequada para este componente pode resultar em ferimentos graves ou danos ao equipamento! É responsabilidade do instalador certificar-se de que a estrutura à qual este componente será fixado é capaz de suportar cinco vezes o peso combinado de todos os equipamentos. Reforce a estrutura conforme necessário antes de instalar o componente.

AVISO: Exceder a capacidade de peso pode resultar em ferimentos graves ou danos ao equipamento! É responsabilidade do instalador garantir que o peso combinado de todos os componentes conectados ao ELPMBC02/ELPMBC03/ELPMBC04 não exceda 226 kg (500 libras).

- A capacidade de peso do ELPMBC02/ELPMBC03/ELPMBC04 pode ser LIMITADA à menor capacidade de peso de qualquer outro componente ou acessório utilizado no sistema de montagem.

AVISO: Não use este produto ao ar livre.

AVISO: Use este sistema de suporte apenas para seu uso pretendido, como descrito nestas instruções. Não use conexões não recomendadas pelo fabricante.

AVISO: Nunca opere este sistema de suporte se ele estiver danificado. Devolva o sistema de suporte para um centro de assistência para verificação e reparo.

OBSERVAÇÃO:

Os ELPMBC02/ELPMBC03/ELPMBC04 estão certificados para uso com suportes e placas de teto ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 e ELPMBPRH especificados para uso com um NPT de 1-1/2" seguido de colunas de extensão ANSI/ASME B1.20.1 (espessura mínima de 0,154" em alumínio ou aço, schedule 40 - ASTM B221). As colunas de extensão ELPMBC02 / ELPMBC03 / ELPMBC04 são adequadas para um máximo de 226 kg (500 libras).

-- GUARDE ESTAS INSTRUÇÕES --

FERRAMENTAS NECESSÁRIAS

PEÇAS

A (1) [comprimento fixo]

OU
A (1) [Comprimento ajustável]

OBSERVAÇÃO: As peças B-J são apenas incluídas com colunas de comprimento ajustável.

B (1)
E (1) 5/16"

H (2) 5/16" x 1/4" (segurança)

G (1) 5/32" (segurança)

COLUNA DE EXTENSÃO DE COMPRIMENTO FIXO

IMPORTANTE! : O procedimento a seguir assume que a placa/adaptador de teto (não incluída) foi instalada corretamente, seguindo as instruções fornecidas com a placa/adaptador de teto.

OBSERVAÇÃO: Destinado para uso com acessórios e suportes da Chief.

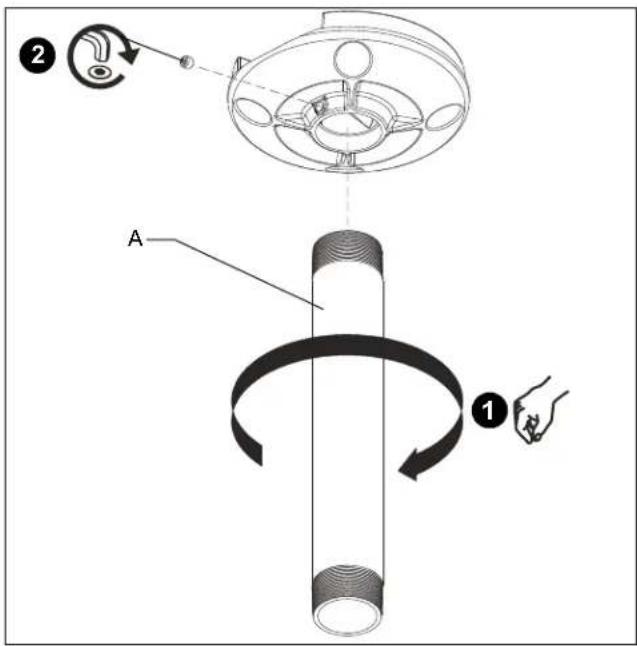

1. Instale a coluna roscada NPT (A) de 1-1/2" na placa/adaptador (Veja a figura 1). Aperte firmemente a coluna. • Certifique-se de que a coluna (A) prenda quatro roscas completas na placa/adaptador.

1. Prenda a coluna (A) apertando o parafuso de fixação na placa/adaptador (Veja a figura 1).

OBSERVAÇÃO: A chave sextavada e o parafuso de fixação são fornecidos com a placa/adaptador.

AVISO: Exceder a capacidade de peso pode resultar em ferimentos graves ou danos ao equipamento! É responsabilidade do instalador garantir que o peso combinado de todos os componentes conectados às colunas ELPMBC02/ELPMBC03/ELPMBC04 não exceda 226 kg (500 libras).

- A capacidade de peso das colunas ELPMBC02/ELPMBC03/ELPMBC04 pode ser LIMITADA à menor capacidade de peso de qualquer outro componente ou acessório utilizado no sistema de montagem.

1. Instale e prenda o suporte do projetor/tela (não incluído) à extremidade inferior da coluna (A) seguindo as instruções incluídas com o suporte.

COLUNA DE EXTENSÃO DE COMPRIMENTO AJUSTÁVEL

IMPORTANTE! : O procedimento a seguir assume que a placa/adaptador de teto (não incluída) foi instalada corretamente, seguindo as instruções fornecidas com a placa/adaptador de teto.

OBSERVAÇÃO: Destinado para uso com acessórios e suportes da Chief.

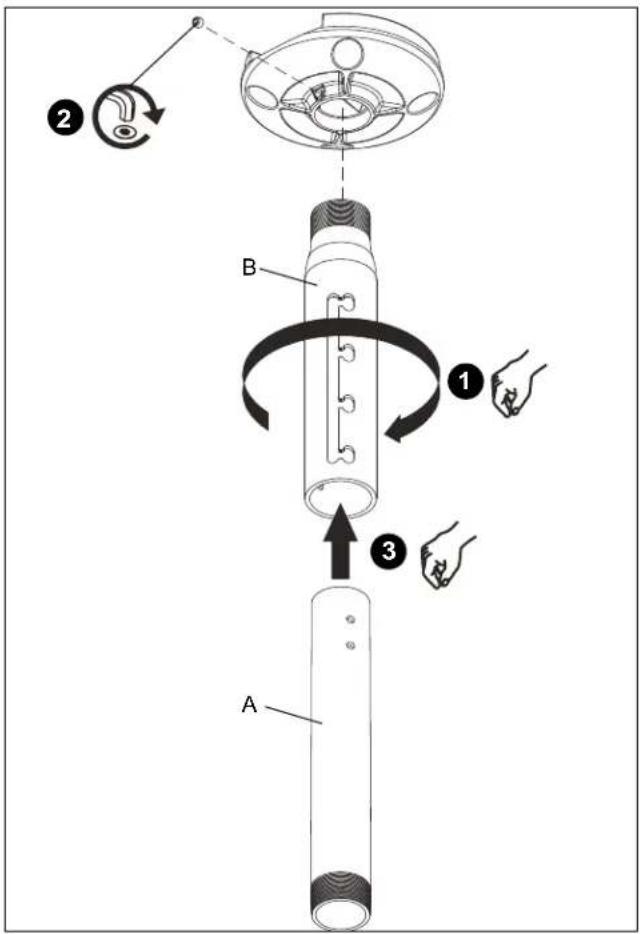

1. Instale a coluna roscada NPT (A ou B, conforme aplicável) de 1-1/2" na placa/adaptador (Veja a figura 2). Aperte firmemente a coluna.

- Certifique-se de que a coluna (A ou B, conforme aplicável) prenda quatro roscas completas na placa/ adaptador.

1. Prenda a coluna (A ou B, conforme aplicável) apertando o parafuso de fixação na placa/adaptador (Veja a figura 2).

OBSERVAÇÃO: A chave sextavada e o parafuso de fixação são fornecidos com a placa/adaptador.

1. Instale a coluna de acoplamento (A ou B, conforme aplicável) (Veja a figura 2).

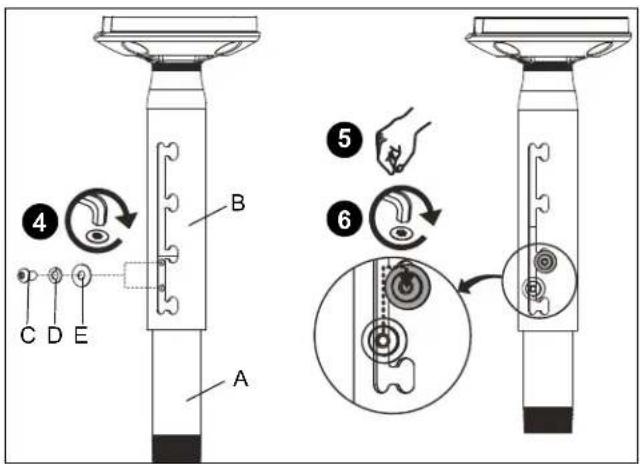

2. Usando a chave (J), instale de forma frouxa o parafuso (C) através da arruela (D), da arruela chata (E) e da coluna externa (B) no orifício de ajuste da coluna interna (A) (Veja a figura 3).

OBSERVAÇÃO: Dois orifícios de ajuste fornecidos em colunas de 152,4 mm (6") ou mais de comprimento. Qualquer um dos orifícios de ajuste pode ser usado para fornecer incrementos de ajuste de 25 mm (1").

A B C D E ④ ⑤ ⑥

Figura 3

1. Ajuste a coluna (A ou B, conforme aplicável) para o comprimento desejado e, em seguida, gire e trave na posição desejada (Veja a figura 3).

OBSERVAÇÃO: Qualquer encaixe de trava pode ser usado para fornecer incrementos de ajuste de 51 mm (2").

1. Aperte o parafuso (C) usando a chave (J) (Veja a figura 3).

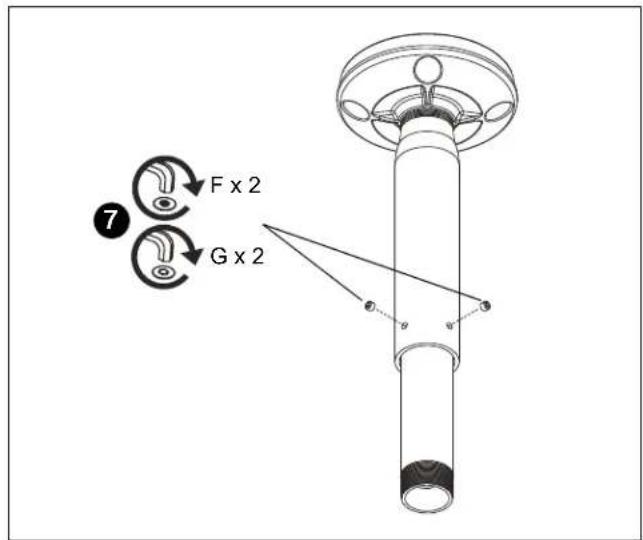

2. Instale e aperte os parafusos de fixação (padrão (F) ou de segurança (G), conforme desejado) usando a chave (J) (Veja a figura 4).

DIMENSÕES
Coluna de comprimento fixo

1.0 COMPLEMENTO

Coluna de comprimento ajustável

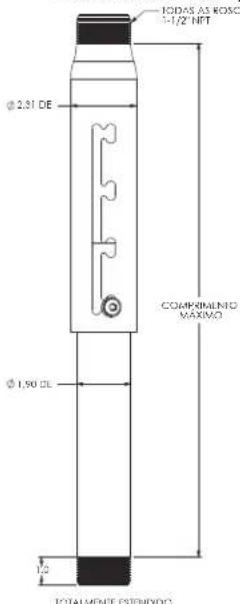

TODAS AS ROSC 1-1/2" NFT Ø 2,51 DE Ø 1,90 DE COMPRIMENTO MAXIMO 1,2 TOTALENTE ESTENIDO

1.00 COMPRIMENTO EXTERNO DO T.50 COMPRIAMENTO MINIADO 1.00 TOTALAMENTE RETRADO Ø1,50 D

DIMENSÕES: POLEGADAS

1. Instale e prenda o suporte do projetor/tela (não incluído) à extremidade inferior da coluna (A ou B, conforme aplicável) seguindo as instruções incluídas com o suporte.

GARANTIA LIMITADA

Com a exceção de produtos elétricos, a Milestone garante que seus produtos estão livres de defeitos de material e de fabricação por 10 anos. Todas as garantias estão em vigor a partir da data em que o produto foi faturado pela Milestone. Mecanismos elétricos (como produtos de elevação) possuem uma garantia limitada de 1 ano. Todas as garantias estão em vigor apenas para o comprador original. A Milestone não se responsabiliza por quaisquer modificações, instalação inadequada e/ou instalações acima da capacidade de peso especificada. A Milestone também se isenta de responsabilidade por quaisquer modificações feitas aos mecanismos elétricos, instalação inadequada, conexão de tensão incorreta e/ou instalações acima da capacidade de peso declarada. Todos os mecanismos elétricos são destinados apenas para uso interno e o não cumprimento desse propósito anulará a garantia. A única obrigação de garantia da Milestone para o proprietário de seus produtos é reparar ou substituir (a critério da Milestone) produtos defeituosos, sem custo para o comprador original dentro do período de garantia. O comprador é responsável por devolver o produto para a Milestone através de envio pré-pago. Até o limite máximo permitido pela lei aplicável, a Milestone se isenta de quaisquer outras garantias, expressas ou implícitas, incluindo garantias de adequação a um fim específico e garantia de comercialização. A Milestone não será responsável por quaisquer danos decorrentes do uso ou da incapacidade de usar produtos Milestone, mesmo que a Milestone tenha sido avisada da possibilidade de tais danos. A Milestone não se responsabiliza por danos acidentais ou consequentes. Isto inclui, mas não está limitado a, quaisquer encargos trabalhistas pela reparação de produtos Milestone executada por alguém que não seja um funcionário da Milestone. Alguns estados e jurisdições não permitem a exclusão ou limitação de responsabilidade por danos consequentes ou acidentais, então a limitação acima pode não se aplicar. A Milestone não será responsável por danos a produtos Milestone causados por uso indevido, abuso, acondicionamento incorreto do produto para retorno à Milestone ou por danos causados pelas transportadoras durante o transporte para a ou da Milestone. Quaisquer reparos a produtos Milestone necessários devido ao mau uso, abuso ou danos durante o transporte ou reparos de produtos Milestone defeituosos fora do período de garantia serão realizados de acordo com as taxas atuais estabelecidas pela Milestone para o serviço de fábrica.

Distribuído por:

Epson America, Inc.

3840 Kilroy Airport Way

Long Beach, CA 90806

Fabricado por:

Milestone AV Technologies

E [e-mail] (Suporte técnico 7:00 - 19:00 CST)

www.milestone.com

8800-002773 Rev01

09/15
