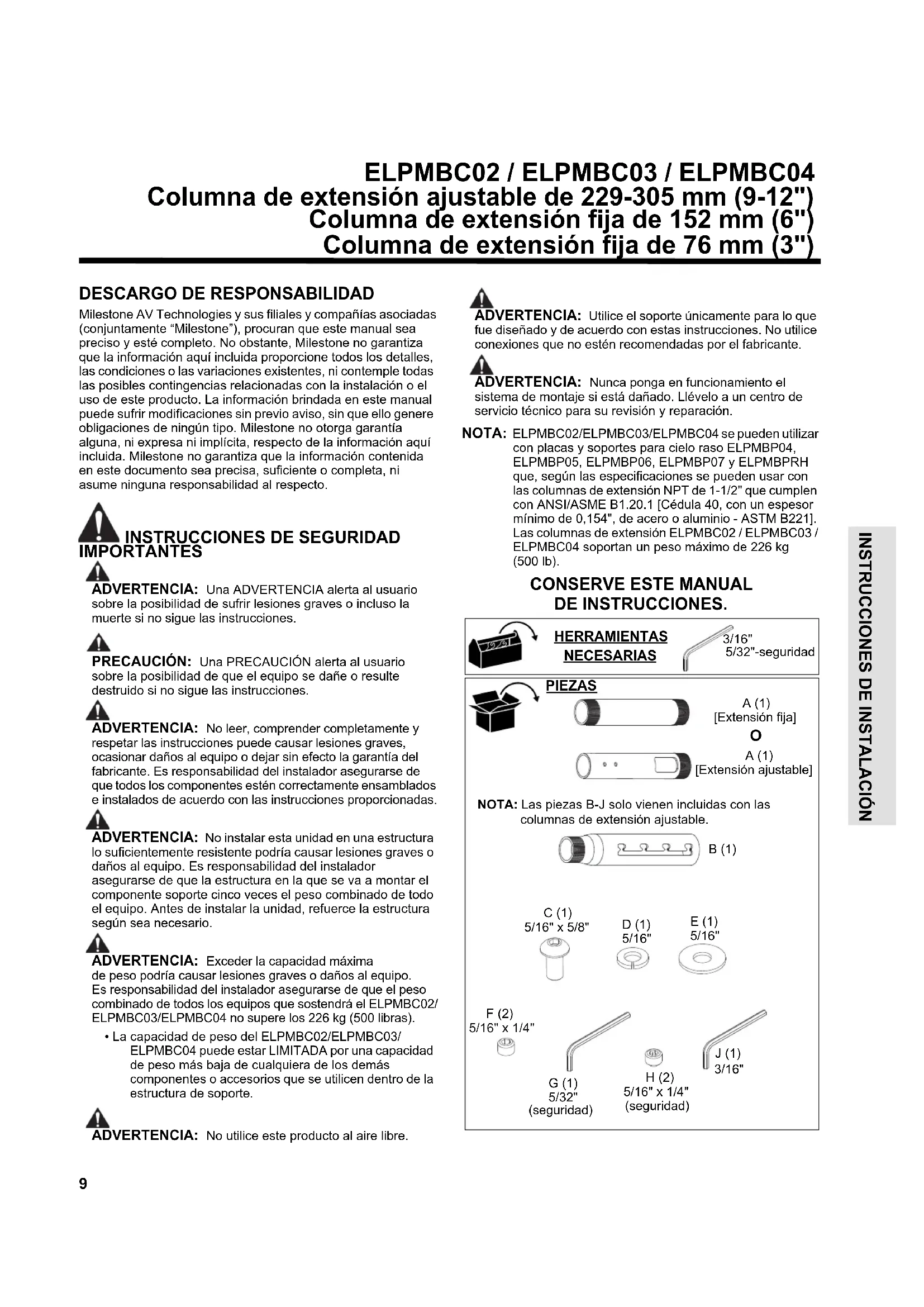

MANUAL DE USUARIO ELPMBC03 EPSON

Columna de extensión ajustable de 229-305 mm (9-12")

Columna de extensión fija de 152 mım (6")

Columna de extensión fija de 76 mm (3")

DESCARGO DE RESPONSABILIDAD

Milestone AV Technologies y sus filiales y compañías asociadas (conjuntamente "Milestone"), procuran que este manual sea preciso y esté completo. No obstante, Milestone no garantiza que la información aquí incluida proporcione todos los detalles, las condiciones o las variaciones existentes, ni contemple todas las posibles contingencias relacionadas con la instalación o el uso de este producto. La información brindada en este manual puede sufrir modificaciones sin previo aviso, sin que ello genere obligaciones de ningún tipo. Milestone no otorga garantía alguna, ni expresa ni implícita, respecto de la información aquí incluida. Milestone no garantiza que la información contenida en este documento sea precisa, suficiente o completa, ni asume ninguna responsabilidad al respecto.

INSTRUCCIONES DE SEGURIDAD RTANTES

ADVERTENCIA: Una ADVERTENCIA alerta al usuario sobre la posibilidad de sufrir lesiones graves o incluso la muerte si no sigue las instrucciones.

PRECAUCIÓN: Una PRECAUCIÓN alerta al usuario sobre la posibilidad de que el equipo se dañe o resulte destruido si no sigue las instrucciones.

ADVERTENCIA: No leer, comprender completamente y respetar las instrucciones puede causar lesiones graves, ocasionar daños al equipo o dejar sin efecto la garantía del fabricante. Es responsabilidad del instalador asegurarse de que todos los componentes estén correctamente ensamblados e instalados de acuerdo con las instrucciones proporcionadas.

ADVERTENCIA: No instalar esta unidad en una estructura lo suficientemente resistente podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el componente soporte cinco veces el peso combinado de todo el equipo. Antes de instalar la unidad, refuerce la estructura según sea necesario.

ADVERTENCIA: Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado de todos los equipos que sostendrá el ELPMBC02/ELPMBC03/ELPMBC04 no supere los 226 kg (500 libras).

- La capacidad de peso del ELPMBC02/ELPMBC03/ELPMBC04 puede estar LIMITADA por una capacidad de peso más baja de cualquiera de los demás componentes o accesorios que se utilicen dentro de la estructura de soporte.

ADVERTENCIA: No utilice este producto al aire libre.

ADVERTENCIA: Utilice el soporte únicamente para lo que fue diseñado y de acuerdo con estas instrucciones. No utilice conexiones que no estén recomendadas por el fabricante.

ADVERTENCIA: Nunca ponga en funcionamiento el sistema de montaje si está dañado. Llévelo a un centro de servicio técnico para su revisión y reparación.

NOTA: ELPMBC02/ELPMBC03/ELPMBC04 se pueden utilizar con placas y soportes para cielo raso ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 y ELPMBPRH que, según las especificaciones se pueden usar con las columnas de extensión NPT de 1-1/2" que cumplen con ANSI/ASME B1.20.1 [Cédula 40, con un espesor mínimo de 0,154", de acero o aluminio - ASTM B221]. Las columnas de extensión ELPMBC02 / ELPMBC03 / ELPMBC04 soportan un peso máximo de 226 kg (500 lb).

CONSERVE ESTE MANUAL DE INSTRUCCIONES.

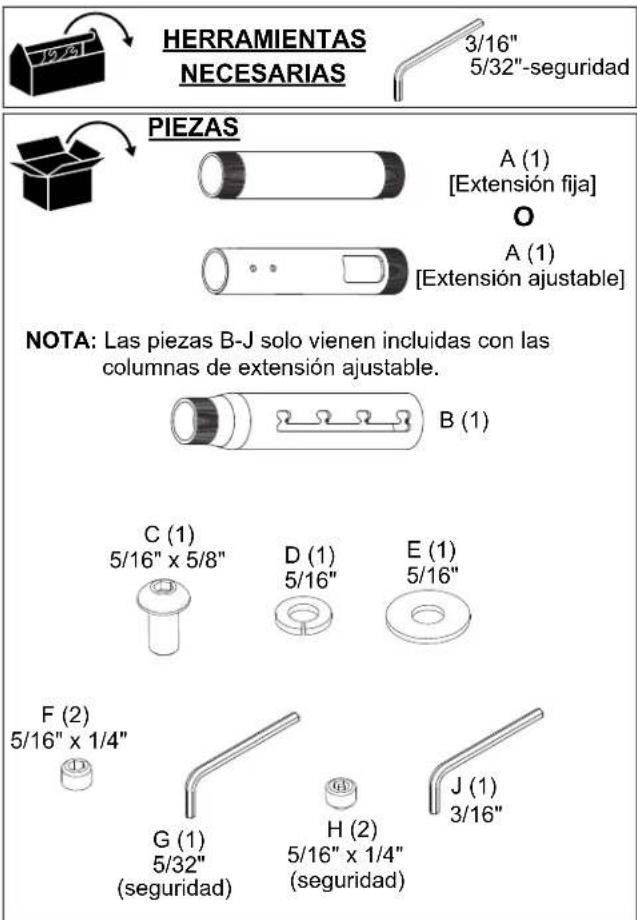

HERRAMIENTAS NECESARIAS 3/16" 5/32"-seguridad PIEZAS A (1) [Extensión fija] O A (1) [Extensión ajustable] NOTA: Las piezas B-J solo vienen incluidas con las columnas de extensión ajustable. B (1) C (1) 5/16" x 5/8" D (1) 5/16" E (1) 5/16" F (2) 5/16" x 1/4" G (1) 5/32" (seguridad) H (2) 5/16" x 1/4" (seguridad) J (1) 3/16"

COLUMN DE EXTENSIÓN FIJA

¡IMPORTANTE! Para el siguiente procedimiento se asume que se han seguido las instrucciones para la instalación correcta de la placa/adaptador de cielo raso (no incluido).

NOTA: Diseñado para usarse con los accesorios y soportes Chief.

1. Coloque la columna NPT roscada de 1-1/2" (A) en la placa/adaptador (consulte la Figura 1). Ajuste la columna hasta que quede firme.

- Asegúrese de que la columna (A) entre al menos cuatro vueltas dentro de la placa/adaptador.

1. Ajuste el tornillo de fijación en la placa/adaptador para fijar la columna (A) (consulte la Figura 1).

NOTA: Llave hexagonal y tornillo de fijación que se incluyen con la placa/adaptador.

ADVERTENCIA: Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado de todos los equipos que sostendrán las columnas ELPMBC02/ELPMBC03/ELPMBC04 no supere los 226 kg (500 libras).

- La capacidad de peso de las columnas ELPMBC02/ELPMBC03/ELPMBC04 puede estar LIMITADA por una capacidad de peso más baja de cualquiera de los demás componentes o accesorios que se utilicen dentro de la estructura de soporte.

1. Coloque y fije el soporte del proyector/pantalla (no incluido) en el extremo inferior de la columna (A). Para ello siga las instrucciones incluidas con el soporte.

COLUMN A DE EXTENSIÓN AJUSTABLE

¡IMPORTANTE! Para el siguiente procedimiento se asume que se han seguido las instrucciones para la instalación correcta de la placa/adaptador de cielo raso (no incluido).

NOTA: Diseñado para usarse con los accesorios y soportes Chief.

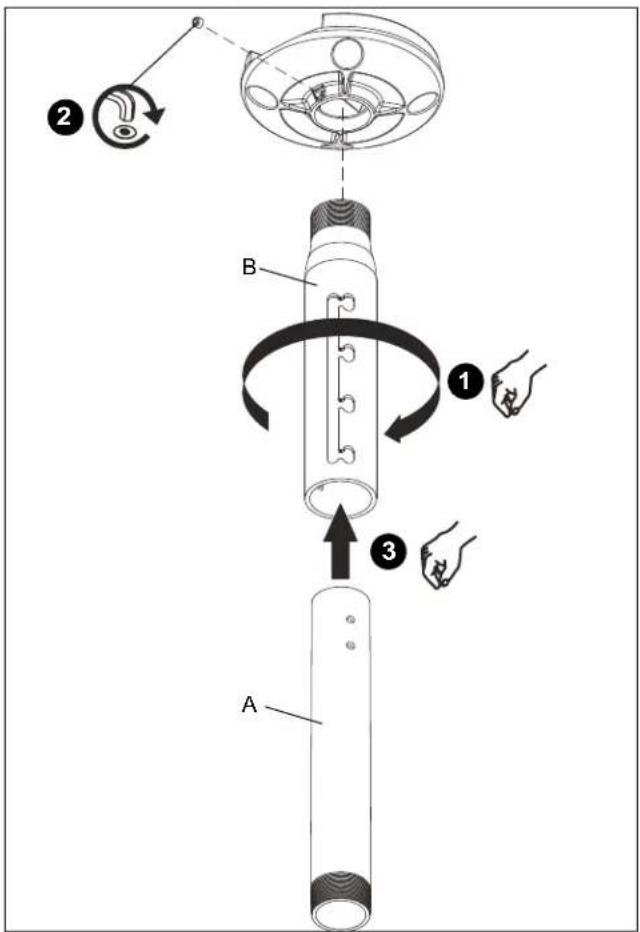

1. Coloque la columna NPT roscada de 1-1/2" (A o B, según corresponda) en la placa/adaptador (consulte la Figura 2). Ajuste la columna hasta que quede firme.

- Asegúrese de que la columna (A o B, según corresponda) entre al menos cuatro vueltas dentro de la placa/adaptador.

1. Ajuste el tornillo de fijación en la placa/adaptador para fijar la columna (A o B, según corresponda) (consulte la Figura 2).

NOTA: Llave hexagonal y tornillo de fijación que se incluyen con la placa/adaptador.

1. Instale la columna que coincida (A o B, según corresponda) (consulte la Figura 2).

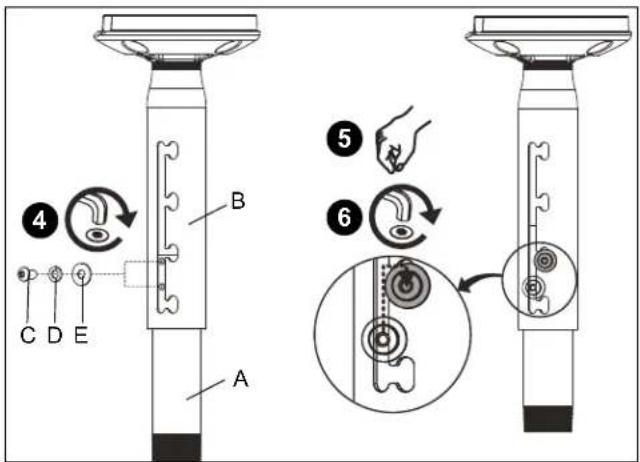

2. Con la llave (J), pase el tornillo (C) sin ajustar a través de la arandela de presión (D), la arandela plana (E) y la columna externa (B), dentro del orificio de ajuste de la columna interna (A) (consulte la Figura 3).

NOTA: La columna viene con dos orificios de ajuste de 6" o más. Se puede usar cualquier orificio de ajuste para obtener incrementos de ajuste de 25 mm (1").

A B C D E ④ ⑤ ⑥

Figura 3

1. Ajuste la columna (A o B, según corresponda) a la extensión deseada, luego gírela y colóquela en la posición de bloqueo (consulte la Figura 3).

NOTA: Se puede usar cualquier ranura de bloqueo para obtener incrementos de ajuste de 50,8 mm (2").

1. Ajuste el tornillo (C) con la llave (J) (consulte la Figura 3).

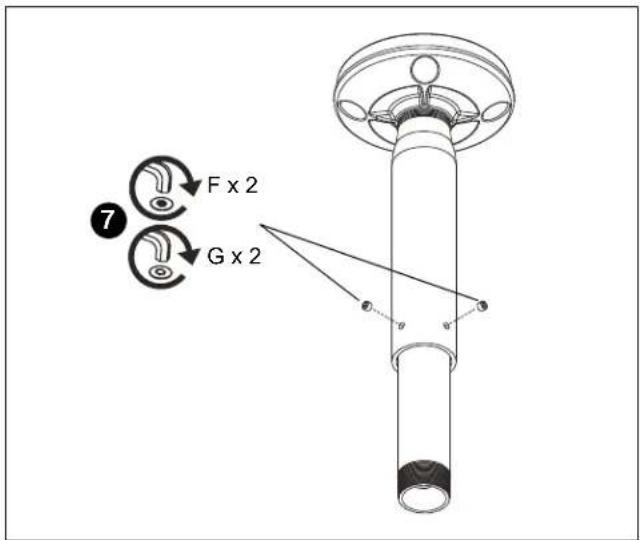

2. Coloque y ajuste los tornillos de fijación (estándar (F) o de seguridad (G), según lo desee) con la llave (J) (consulte la Figura 4).

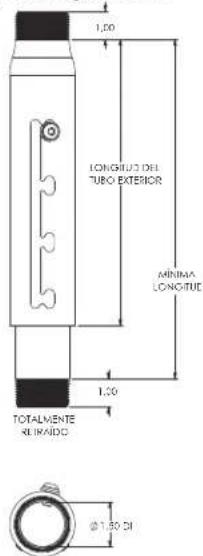

DIMENSIONES

Columna de extensión fija

LD LONG fluid

Columna de extensión ajustable

ODAS LAS RO 1-1/2" NBT Ø 2,31 DE Ø 1,90 DE MÁXIMA LONGITUD 1,5 TOTAL METER EXTENDED

1,00 LONGIUS DEL TUBO EXTERIOR MINIMA LONGITUE 1,00 TOTALVENTE NURADO Ø1,50 DI

DIMENSIONES: PULGADA

1. Coloque y fije el soporte del proyector/pantalla (no incluido) en el extremo inferior de la columna (A o B, según corresponda). Para ello siga las instrucciones incluidas con el soporte.

GARANTÍA LIMITADA

Con excepción de los productos eléctricos, Milestone garantiza que sus productos estarán libres de defectos de materiales y mano de obra por un plazo de 10 años. Todas las garantías entran en vigor a partir de la fecha en que el producto es facturado por Milestone. Los mecanismos eléctricos (como los productos elevadores) tienen una garantía limitada de 1 año. Todas las garantías son válidas únicamente para el comprador original. Milestone no se hace responsable de ninguna modificación, instalación incorrecta o instalación que supere la capacidad de peso indicada. Milestone tampoco se hace responsable de ninguna modificación que se haga a los mecanismos eléctricos, la instalación inadecuada, una conexión a un voltaje incorrecto o instalación que supere la capacidad de peso establecida. Todos los mecanismos eléctricos están diseñados para usarse únicamente en interiores; en caso de no cumplir con este requisito se anulará la garantía. La única obligación de Milestone con respecto a la garantía hacia el propietario de sus productos es la de reparar o sustituir (a discreción de Milestone) los productos defectuosos sin cargo para el comprador original dentro del plazo cubierto por la garantía. El comprador es responsable de devolver el producto a Milestone a través de un envío con porte pagado. Hasta el grado máximo permitido por las leyes vigentes, Milestone no reconoce ninguna otra garantía, expresa o implícita, incluidas aquellas de idoneidad para un fin particular o de comerciabilidad. Milestone no se hace responsable por ningún daño, sin importar si este llegara a surgir del uso o la incapacidad de uso de los productos de Milestone, aún cuando se haya informado a Milestone de la posibilidad de dicho daño. Milestone no tendrá ninguna responsabilidad por cualquier daño incidental o resultante. Esto incluye, pero sin limitarse a ello, cualquier cargo de mano de obra por la reparación de los productos de Milestone que haya sido realizada por alguien ajeno a la empresa. Debido a que en algunos estados y jurisdicciones no se permite la exclusión o limitación de responsabilidad por daños resultantes o incidentales, las limitaciones mencionadas anteriormente pueden no aplicarse a su caso. Milestone no será responsable de ningún daño a sus productos que haya sido causado por un uso inadecuado, abuso, el descuido al empacar el producto para su devolución, ni de ningún daño causado por la empresa de transporte durante en envío hacia o desde las instalaciones de Milestone. Cualquier reparación a los productos de Milestone por un uso inadecuado, abuso o daño durante el envío, así como las reparaciones de productos defectuosos de Milestone fuera del plazo que cubre la garantía, se realizarán según los costos actuales establecidos por Milestone para el servicio en la fábrica.

Distribuido por:

Epson America, Inc.

3840 Kilroy Airport Way

Long Beach, CA 90806

Fabricado por:

Milestone AV Technologies
