ELPMBC03 - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Marque	Epson
Modèle	ELPMBC03
Type de produit	Colonne d'extension pour support de vidéoprojecteur
Utilisation	Montage au plafond de vidéoprojecteurs ou écrans
Matière	Aluminium ou acier (selon norme ASTM B221)
Longueur fixe	76 mm (3 po) ou 152 mm (6 po) selon version
Longueur réglable	De 229 à 305 mm (9 à 12 po)
Diamètre extérieur	58,7 mm (2,31 po) pour colonne fixe ; 48,3 mm (1,90 po) pour colonne réglable
Capacité de charge maximale	226 kg (500 lb)
Type de filetage	NPT 1¾ po (aligné sur 4 filets complets)
Compatibilité	Plaques et supports pour plafond ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07, ELPMBPRH
Pièces fournies	Colonne (A), vis de fixation (C, D, E, F, G, H), clé hexagonale (J)
Outils nécessaires	Clés hexagonales de 3/16 po et 5/32 po (sécurité)
Installation	Intérieur uniquement ; ne pas utiliser en extérieur
Garantie	10 ans (produits non électriques)
Normes	ANSI/ASME B1.20.1 (tableau 40)
Fabricant	Milestone AV Technologies
Distributeur	Epson America, Inc.
Référence fabricant	8800-002773 Rév01

FOIRE AUX QUESTIONS - ELPMBC03 EPSON

Quels sont les poids maximum supportés par la colonne ELPMBC03 ?

La colonne ELPMBC03 peut supporter un poids combiné maximal de 226 kg (500 lb). Il est impératif de ne pas dépasser cette limite et de vérifier que la structure de plafond peut soutenir cinq fois le poids total de l'équipement.

La colonne ELPMBC03 est-elle compatible avec tous les vidéoprojecteurs ?

La colonne est conçue pour être utilisée avec les plaques et supports pour plafond Chief (modèles ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 et ELPMBPRH). Un support pour projecteur/écran adapté doit être fixé à l'extrémité inférieure de la colonne.

Quels outils sont nécessaires pour installer la colonne ELPMBC03 ?

Les outils requis sont des clés hexagonales de taille 3/16 po et 5/32 po (pour les vis de sécurité). La clé de 3/16 po est fournie avec la colonne (pièce J).

La colonne ELPMBC03 peut-elle être utilisée en extérieur ?

Non, cet accessoire est destiné à une utilisation en intérieur uniquement. L'installation en extérieur est interdite et pourrait entraîner des dommages ou des blessures.

Comment régler la longueur de la colonne ELPMBC03 ?

Pour les colonnes à longueur réglable, desserrez la vis (C) à l'aide de la clé (J), ajustez la colonne intérieure à la longueur souhaitée (par incréments de 50,8 mm), puis resserrez la vis. Les trous de réglage permettent un ajustement par incréments de 25,4 mm.

Quelles plaques de plafond sont compatibles avec la colonne ELPMBC03 ?

Les plaques compatibles sont les modèles ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 et ELPMBPRH. Ces plaques doivent être installées au préalable conformément à leurs instructions.

Quelle est la garantie de la colonne ELPMBC03 ?

Le produit bénéficie d'une garantie limitée de 10 ans contre les défauts de matériau ou de main-d'œuvre (hors mécanismes électriques, garantis 1 an). La garantie s'applique à l'acheteur original.

Que faire si la colonne est endommagée ?

En cas de dommage, n'utilisez pas le produit. Renvoyez-le à un centre d'entretien agréé pour examen et réparation. Toute modification ou mauvaise installation annule la garantie.

Comment fixer la colonne au plafond ?

Vissez la colonne filetée NPT de 1¾ po dans la plaque d'adaptation au plafond sur au moins quatre filets complets, puis serrez la vis de pression fournie avec la plaque. Assurez-vous que la structure supporte cinq fois le poids total.

Quelles sont les précautions de sécurité lors de l'installation ?

Lisez toutes les consignes avant l'installation. Ne dépassez pas la capacité de poids (226 kg). Vérifiez la résistance de la structure. Utilisez le produit uniquement en intérieur. N'utilisez que des accessoires recommandés.

MODE D'EMPLOI ELPMBC03 EPSON

Colonne à longueur réglable de 229 à 305 mm (9 à 12 po)

Colonne d'extension fixe de 152 mm (6 po)

Colonne d'extension fixe de 76 mm (3 po)

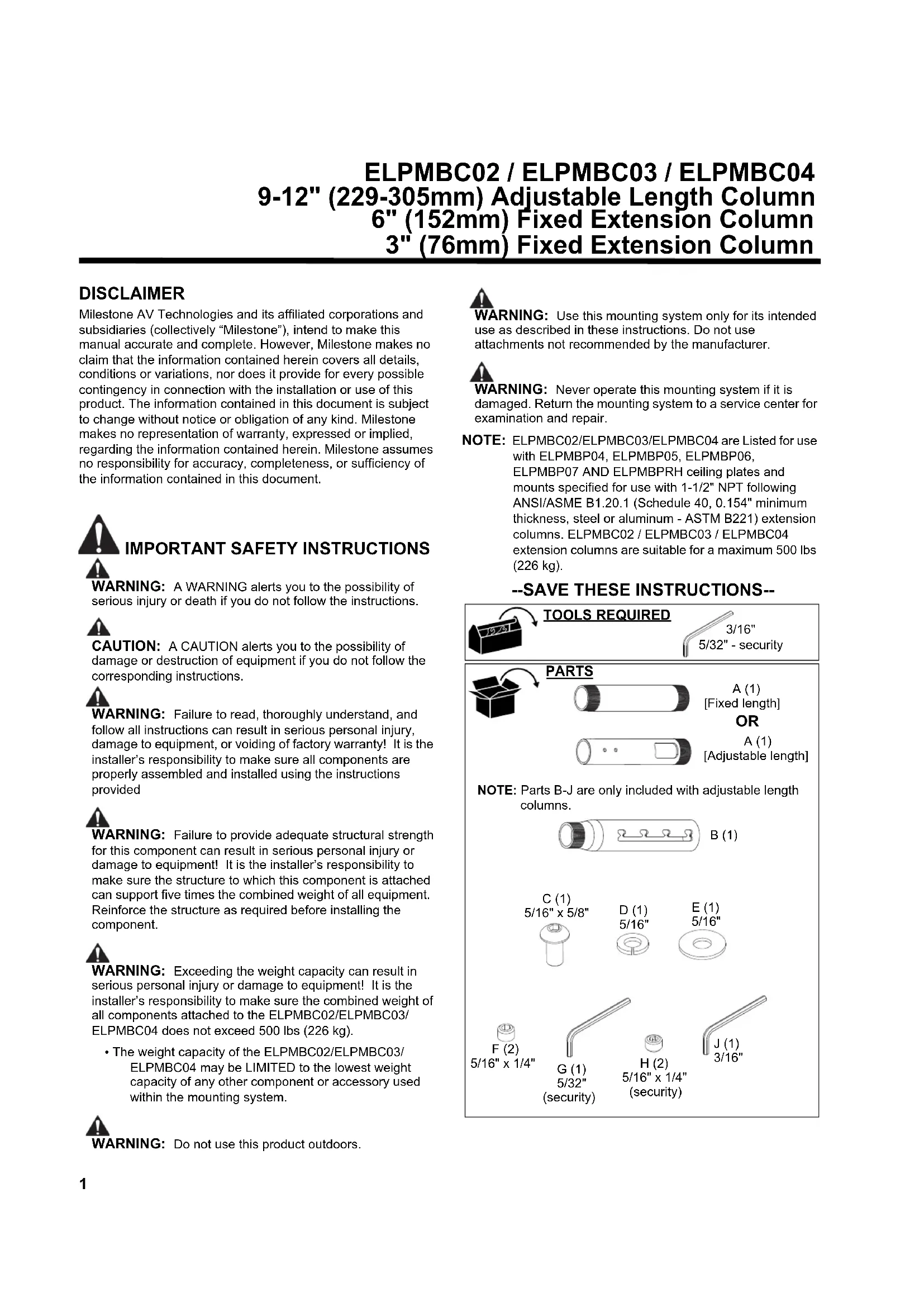

CLAUSE DE NON-RESPONSABILITÉ

Milestone AV Technologies, ainsi que ses sociétés affiliées et filiales (collectivement, « Milestone »), prétendent fournir un manuel exact et complet. Cependant, Milestone ne garantit aucunement que les informations contenues aux présentes couvrent l'ensemble des détails, conditions ou variations, et ne peut prévoir tous les imprévus possibles dans le cadre de l'installation ou de l'utilisation de ce produit. Les informations contenues dans ce document peuvent être modifiées sans préavis ni obligation d'aucune sorte. Milestone n'apporte aucune garantie, explicite ou implicite, quant aux informations fournies aux présentes. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

CONSIGNES DE SÉCURITÉ RTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous met en garde contre la possibilité de blessures graves ou de danger de mort si vous n'appliquez pas les consignes.

ATTENTION! : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagement ou de destruction de l'équipement si vous ne suivez pas les directives correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes ces consignes peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine! Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des consignes fournies.

AVERTISSEMENT : Le fait de ne pas fournir une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que la structure à laquelle ce composant est fixé peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcez la structure selon les besoins avant l'installation du composant.

AVERTISSEMENT : Le dépassement de la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à une colonne ELPMBC02/ELPMBC03/ELPMBC04 n'excède pas 226 kg (500 lb).

- La capacité pondérale de la colonne ELPMBC02/ELPMBC03/ELPMBC04 peut être LIMITÉE à la capacité pondérale la plus faible d'autres composants ou accessoires utilisés dans le dispositif de montage.

AVERTISSEMENT : N'utilisez pas ce produit à l'extérieur.

AVERTISSEMENT : N'utilisez pas ce dispositif de montage à d'autres fins que celles décrites dans ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : N'utilisez en aucun cas ce dispositif de montage s'il est endommagé. Renvoyez le dispositif de montage à un centre d'entretien pour examen et réparation.

REMARQUE : Les colonnes ELPMBC02/ELPMBC03/ELPMBC04 sont répertoriées pour une utilisation avec les plaques et supports pour plafond ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 ET ELPMBPRH indiqués pour être utilisés avec des colonnes d'extension filetées NPT de 1½ po conformes à la norme ANSI/ASME B1.20.1 (tableau 40, aluminium ou acier d'épaisseur minimale de 0,154 po - ASTM B221). Les colonnes d'extension ELPMBC02 / ELPMBC03 / ELPMBC04 peuvent supporter un poids maximum de 226 kg (500 lb).

--VEUILLEZ CONSERVER CES CONSIGNES--

OUTILS NÉCESSAIRES 79/41 3/16 po 5/32 po - Sécurité

PIÈCES A (1) [Longueur fixe] OU A (1) [Longueur réglable]

REMARQUE : Les pièces B-J ne sont fournies qu'avec des colonnes à longueur réglable.

C (1) 5/16 x 5/8 po

D (1) 5/16 po

E (1) 5/16 po

F (2) 5/16 x 1/4 po G (1) 5/32 po (Sécurité) H (2) 5/16 x 1/4 po (Sécurité) J (1) 3/16 po

COLONNE D'EXTENSION À LONGUEUR FIXE

IMPORTANT! : La procédure suivante suppose que la plaque/le support d'adaptation pour plafond (non inclus) ont été correctement installés conformément aux instructions fournies.

REMARQUE : Utilisation prévue avec des accessoires et supports Chief.

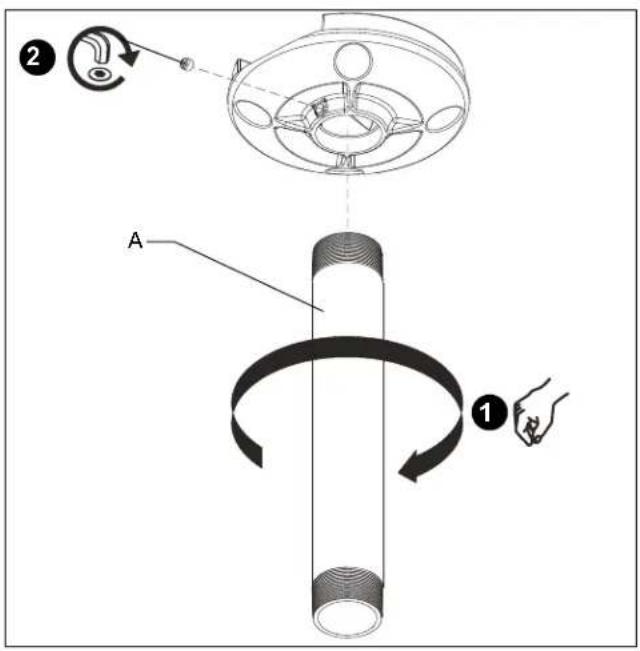

1. Insérez la colonne filetée NPT de 1½ po (A) dans la plaque/l'adaptateur (voir Figure 1). Serrez fermement la colonne.

- Assurez-vous que la colonne (A) est insérée dans la plaque/l'adaptateur sur quatre filetages complets.

1. Fixez la colonne (A) en serrant la vis de pression dans la plaque/l'adaptateur (voir Figure 1).

REMARQUE : Clé hexagonale et vis de pression fournies avec la plaque/l'adaptateur.

AVERTISSEMENT : Le dépassement de la

capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés aux colonnes ELPMBC02/ELPMBC03/ELPMBC04 n'excède pas 226 kg (500 lb).

- La capacité pondérale des colonnes ELPMBC02/ELPMBC03/ELPMBC04 peut être LIMITÉE à la capacité pondérale la plus faible d'autres composants ou accessoires utilisés dans le dispositif de montage.

1. Installez et fixez le support pour projecteur/écran (non inclus) sur l'extrémité inférieure de la colonne (A) conformément aux instructions fournies.

COLONNE D'EXTENSION À LONGUEUR RÉGLABLE

IMPORTANT! : La procédure suivante suppose que la plaque/le support d'adaptation pour plafond (non inclus) ont été correctement installés conformément aux instructions fournies.

REMARQUE : Utilisation prévue avec des accessoires et supports Chief.

1. Insérez la colonne filetée NPT de 1½ po (A ou B selon le cas) dans la plaque/l'adaptateur (voir Figure 2). Serrez fermement la colonne.

- Assurez-vous que la colonne (A ou B selon le cas) est vissée dans la plaque/l'adaptateur sur quatre filetages complets.

1. Fixez la colonne (A ou B selon le cas) en serrant la vis de pression dans la plaque/l'adaptateur (voir Figure 2).

REMARQUE : Clé hexagonale et vis de pression fournies avec la plaque/l'adaptateur.

1. Installez la colonne d'accouplement (A ou B selon le cas) (voir Figure 2).

2. À l'aide de la clé (J), insérez sans serrer la vis (C) à travers la rondelle frein (D), la rondelle plate (E) et la colonne extérieure (B) dans le trou de réglage de la colonne intérieure (A) (voir Figure 3).

REMARQUE : Les colonnes de 6 po de long ou plus sont munies de deux trous de réglage. L'un des deux trous peut être utilisé pour effectuer des réglages par incréments de 25,4 mm (1 po).

A B C D E 4 5 6

Figure 3

1. Réglez la colonne (A ou B, selon le cas) à la longueur souhaitée, puis appliquez une rotation et bloquez-la en position (voir Figure 3).

REMARQUE : N'importe quelle fente de blocage peut être utilisée pour effectuer des réglages par incréments de 50,8 mm (2 po).

1. Serrez la vis (C) à l'aide de la clé (J) (voir Figure 3).

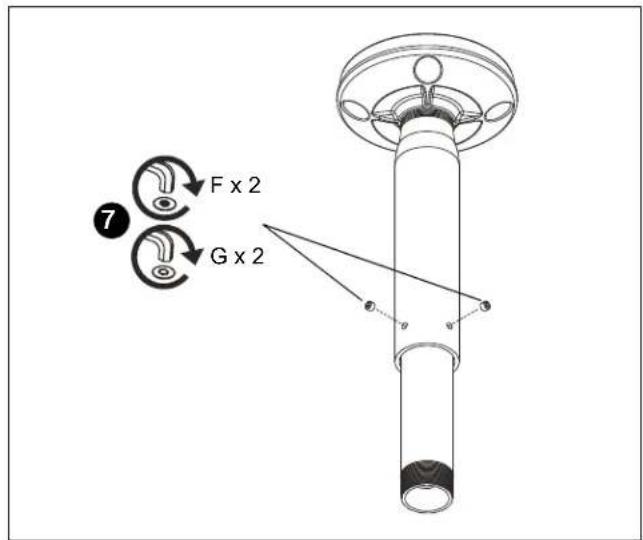

2. Insérez et serrez les vis de pression (standard [F] ou de fixation [G], au choix) à l'aide de la clé (J) (voir Figure 4).

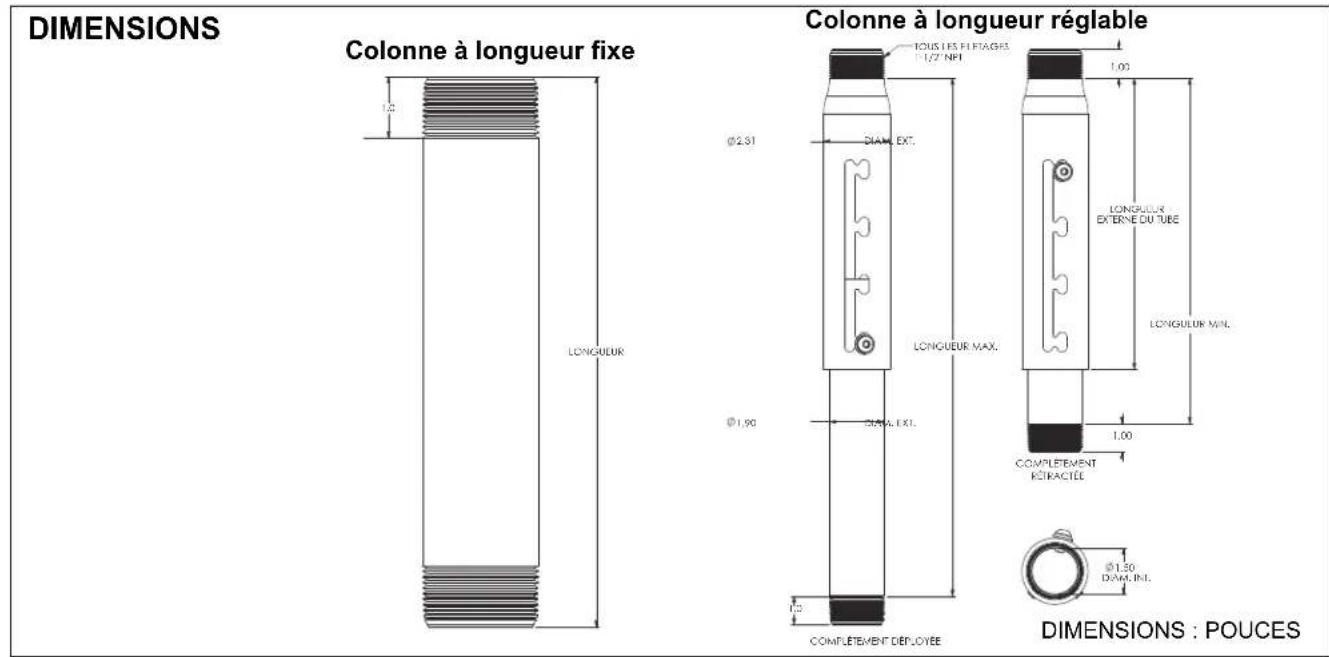

DIMENSIONS Colonne à longueur fixe 1,0 LONGUEUR Ø2,31 DIAM EXT. LONGUEUR MAX. Ø1,90 DIAM EXT. COLONNE À longueur réglable TONUS LES FLI ETAGRES 1,72 NPI 1,00 LONGUEUR EXTERNE DU TUBE LONGUEUR MIN. 1,00 COMPLETEMENT KETRACIEL Ø1,30 DIAM INT. DIMENSIONS : POUCES

1. Installez et fixez le support pour projecteur/écran (non inclus) sur l'extrémité inférieure de la colonne (A ou B selon le cas) conformément aux instructions fournies.

GARANTIE LIMITÉE

À l'exception des produits électriques, Milestone garantit au client que tous les produits COMAC sont exempts de défaut de matériau ou de main-d'œuvre pour une durée de 10 ans. Toute garantie prend effet à la date de facturation du produit par Milestone. Les mécanismes électriques (tels que les produits de levage) ont une garantie limitée de 1 an. Les garanties ne s'appliquent qu'à l'acheteur original. Milestone décline toute responsabilité en cas de modification, de mauvais e installation et/ou d'installations dépassant la capacité de poids spécifiée. Milestone décline également toute responsabilité en cas de modification du mécanisme électrique, de mauvaise installation, de connexion à une tension incorrecte et/ou d'installation dépassant la capacité de charge stipulée. Tous les mécanismes électriques sont conçus pour être utilisés à l'intérieur seulement. Le non-respect de cette consigne annule la garantie. La seule obligation de Milestone envers l'acheteur en vertu de cette garantie est de réparer ou remplacer (à la seule discrétion de Milestone) les produits défectueux, sans frais pour l'acheteur original et dans la période de garantie. L'acheteur doit retourner le produit à Milestone dans un colis prépayé. Dans les limites prévues par la loi en vigueur, Milestone décline toute autre garantie, expresse ou tacite, y compris les garanties de fonctionnement pour un usage particulier et les garanties de qualité marchande. Milestone ne pourra être tenu pour responsable en cas de dommages, de quelque nature que ce soit, qui découlent de l'utilisation ou de l'incapacité d'utiliser les produits de Milestone, quand bien même Milestone aurait été averti de la possibilité de tels dommages. Milestone décline toute responsabilité quant aux dommages indirects ou consécutifs. Cela inclut, sans toutefois s'y limiter, tout frais de service pour des réparations de produits de Milestone effectuées par quelqu'un d'autre qu'un employé de Milestone. Certains états ou juridictions ne permettent pas l'exclusion ou la limitation de responsabilité pour les dommages consécutifs ou indirects. Dans ce cas, la limitation ci-dessus n'est pas applicable. Milestone ne pourra être tenu pour responsable en cas de dommages de ses produits causés par une mauvaise utilisation, un usage abusif, un défaut d'emballage du colis de retour du produit à Milestone ou en cas de dommages causés par le transport vers ou depuis Milestone. Toute réparation de produit de Milestone due à une utilisation abusive, incorrecte, ou tout dommage survenu pendant l'expédition et toute réparation de produits de Milestone défectueux en dehors de la période de garantie sera effectuée aux tarifs actuels établis par Milestone.

Distribué par :

Epson America, Inc.

3840 Kilroy Airport Way

Long Beach, CA 90806

Fabriqué par :

Milestone AV Technologies

Adresse : 6436 City West Parkway, Eden Prairie, MN 55344

Téléphone : 800.582.6480

Télécopieur : 877.894.6918

Courriel : [e-mail] (Assistance technique de 7h00 à 19h00 HNC)

www.milestone.com

8800-002773 Rév01

09/15

ELPMBC02 / ELPMBC03 / ELPMBC04
