Tipo de producto	Placa de techo para proyector
Marca	Epson
Modelo	ELPMBP07
Uso	Montaje en techo de proyectores
Dimensiones	152,4 mm (6 pulgadas) de diámetro (placa); dimensiones detalladas: 129,4 x 45,8 mm
Capacidad de carga máxima	227 kg (500 lb)
Material	Acero
Instalación	Sobre vigas de techo de madera de 50,8 x 101,6 mm (2 x 4 pulgadas) con tabique seco máx. 15,8 mm (5/8 pulgadas)
Fijación	Columna de extensión roscada NPT o NPSM de 1½ pulgadas (no incluida)
Herramientas necesarias	Llave de vaso 9/16 pulgadas, llave hexagonal, taladro con broca 1/4 pulgadas
Piezas incluidas	Placa de techo, tornillos de presión 5/16 x 1/4 pulgadas (x2), arandelas 3/8 pulgadas (x4), llave hexagonal
Garantía	10 años (excepto mecanismos eléctricos)
Seguridad	Soporte estructural 5x el peso total; no exceder 227 kg; uso interior únicamente
Distribuidor	Epson America, Inc.
Fabricante	Milestone AV Technologies
Compatibilidad	Columnas ELPMBC02/03/04, kits para losas ELPMBP04/05/06, soporte de proyector ELPMBPRH
Referencia del fabricante	8800-002774 Rév01
Fecha de revisión	09/15

Preguntas frecuentes - ELPMBP07 EPSON

¿Cuál es el peso máximo que soporta la placa ELPMBP07?

La placa ELPMBP07 soporta un peso combinado máximo de 227 kg (500 lb). Es imprescindible no exceder esta capacidad para evitar cualquier riesgo de lesión o daño.

¿Sobre qué tipo de techo puedo instalar esta placa?

La placa está diseñada para montarse sobre vigas de techo de madera de 50,8 x 101,6 mm (2 x 4 pulgadas) cubiertas con un tabique seco de un espesor máximo de 15,8 mm (5/8 pulgadas).

¿Qué herramientas se necesitan para la instalación?

Necesitará una llave de vaso de 9/16 pulgadas, una llave hexagonal y un taladro con una broca de 1/4 pulgadas para los agujeros guía.

¿Es compatible la placa ELPMBP07 con otros accesorios?

Sí, es compatible con las columnas ELPMBC02/03/04, los kits para losas ELPMBP04/05/06 y el soporte de proyector ELPMBPRH.

¿Puedo usar esta placa en exteriores?

No, este producto está destinado para uso interior únicamente. El uso en exteriores anula la garantía y puede presentar riesgos de seguridad.

¿Cuánto dura la garantía?

La garantía es de 10 años para productos no eléctricos, a partir de la fecha de facturación. Los mecanismos eléctricos (como las columnas motorizadas) tienen una garantía limitada de 1 año.

¿Cómo fijar la columna de extensión a la placa?

Atornille la columna de extensión roscada NPT o NPSM de 1½ pulgadas en el collarín roscado de la placa hasta que esté apretada en al menos cuatro roscas. Luego use un tornillo de presión para bloquearla.

¿Qué hacer si la placa está dañada?

No utilice el dispositivo si está dañado. Devuélvalo a un centro de servicio autorizado para inspección y reparación.

¿La placa se entrega con tornillos para el techo?

No, los tirafondos de 3/8 x 2-1/2 pulgadas (calibre 2 mínimo) para la fijación en la viga no están incluidos. Debe comprarlos por separado.

¿Dónde puedo encontrar el manual completo?

El manual de instrucciones está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción por correo electrónico.

MANUAL DE USUARIO ELPMBP07 EPSON

Placa para cielo raso de conexión rápida

de 152,4 mm (6")

Placa de teto de conexão rápida de 152 mm (6")

ELPMBP07

LEGEND / LÉGENDE / REFERENCIAS / LEGENDA

	Tighten Fastener		Pencil Mark
	Apretar elemento de fijación		Marcar con lápiz
	Befestigungsteil festziehen		Stiftmarkierung
	Apertar fixador		Marcar com lápis
	Serrare il fissaggio		Segno a matita
	Bevestiging vastdraaien		Potloodmerkteken
	Serrez les fixations		Marquage au crayon
	Loosen Fastener		Drill Hole
	Aflojar elemento de fijación		Perforar
	Befestigungsteil lösen		Bohrloch
	Desapertar fixador		Fazer furo
	Allentare il fissaggio		Praticare un foro
	Bevestiging losdraaien		Gat boren
	Desserrez les fixations		Percez un trou
	By Hand		Optional
	A mano		Opcional
	Von Hand		Optional
	Com a mão		Opcional
	A mano		Opzionale
	Met de hand		Optie
	À la main		En option
	Hex-Head Wrench		Security Wrench
	Llave de cabeza hexagonal		Llave de seguridad
	Sechskantschlüssel		Sicherheitsschlüssel
	Chave de cabeça sextavada		Chave de segurança
	Chiave esagonale		Chiave di sicurezza
	Zeskantsleutel		Veiligheidssleutel
	Clé à tête hexagonale		Clé de sécurité
	Socket Wrench
	Llave de cubo
	Steckschlüssel
	Chave de caixa
	Chiave a brugola
	Dopsleutel
	Clé à douilles

DISCLAIMER

Milestone AV Technologies y sus filiales y compañías asociadas (conjuntamente "Milestone"), procuran que este manual sea preciso y esté completo. No obstante, Milestone no garantiza que la información aquí incluida proporcione todos los detalles, las condiciones o las variaciones existentes, ni contemple todas las posibles contingencias relacionadas con la instalación o el uso de este producto. La información brindada en este manual puede sufrir modificaciones sin previo aviso, sin que ello genere obligaciones de ningún tipo. Milestone no otorga garantía alguna, ni expresa ni implícita, respecto de la información aquí incluida. Milestone no garantiza que la información contenida en este documento sea precisa, suficiente o completa, ni asume ninguna responsabilidad al respecto.

INSTRUCCIONES DE SEGURIDAD RTANTES

ADVERTENCIA: Una ADVERTENCIA alerta al usuario sobre la posibilidad de sufrir lesiones graves o incluso la muerte si no sigue las instrucciones.

PRECAUCIÓN: Una PRECAUCIÓN alerta al usuario sobre la posibilidad de que el equipo se dañe o resulte destruido si no sigue las instrucciones.

ADVERTENCIA: No leer, comprender completamente y respetar las instrucciones puede causar lesiones graves, ocasionar daños al equipo o dejar sin efecto la garantía del fabricante. Es responsabilidad del instalador asegurarse de que todos los componentes estén correctamente ensamblados e instalados de acuerdo con las instrucciones proporcionadas.

ADVERTENCIA: No instalar esta unidad en una estructura lo suficientemente resistente podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el componente soporte cinco veces el peso combinado de todo el equipo. Antes de instalar la unidad, refuerce la estructura según sea necesario.

ADVERTENCIA: Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado de todos los equipos que sostendrá el ELPMBP07 no supere los 227 kg (500 libras).

ADVERTENCIA: Utilice el soporte únicamente para lo que fue diseñado y de acuerdo con estas instrucciones. No utilice conexiones que no estén recomendadas por el fabricante.

ADVERTENCIA: Nunca ponga en funcionamiento el sistema de montaje si está dañado. Llévelo a un centro de servicio técnico para su revisión y reparación.

ADVERTENCIA: No utilice este producto al aire libre.

¡IMPORTANTE! El ELPMBP07 está diseñado para instalarse en vigas de montantes de madera de 50,8 mm x 101,6 mm (2" x 4") con un recubrimiento de yeso de 15,8 mm (5/8").

NOTA: Es posible utilizar el ELPMBP07 con las columnas ELPMBC02 / ELPMBC03 / ELPMBC04, los kits para mosaicos ELPMBP04, ELPMBP05, ELPMBP06 y el soporte para proyector ELPMBPRH.

CONSERVE ESTE MANUAL DE INSTRUCCIONES.

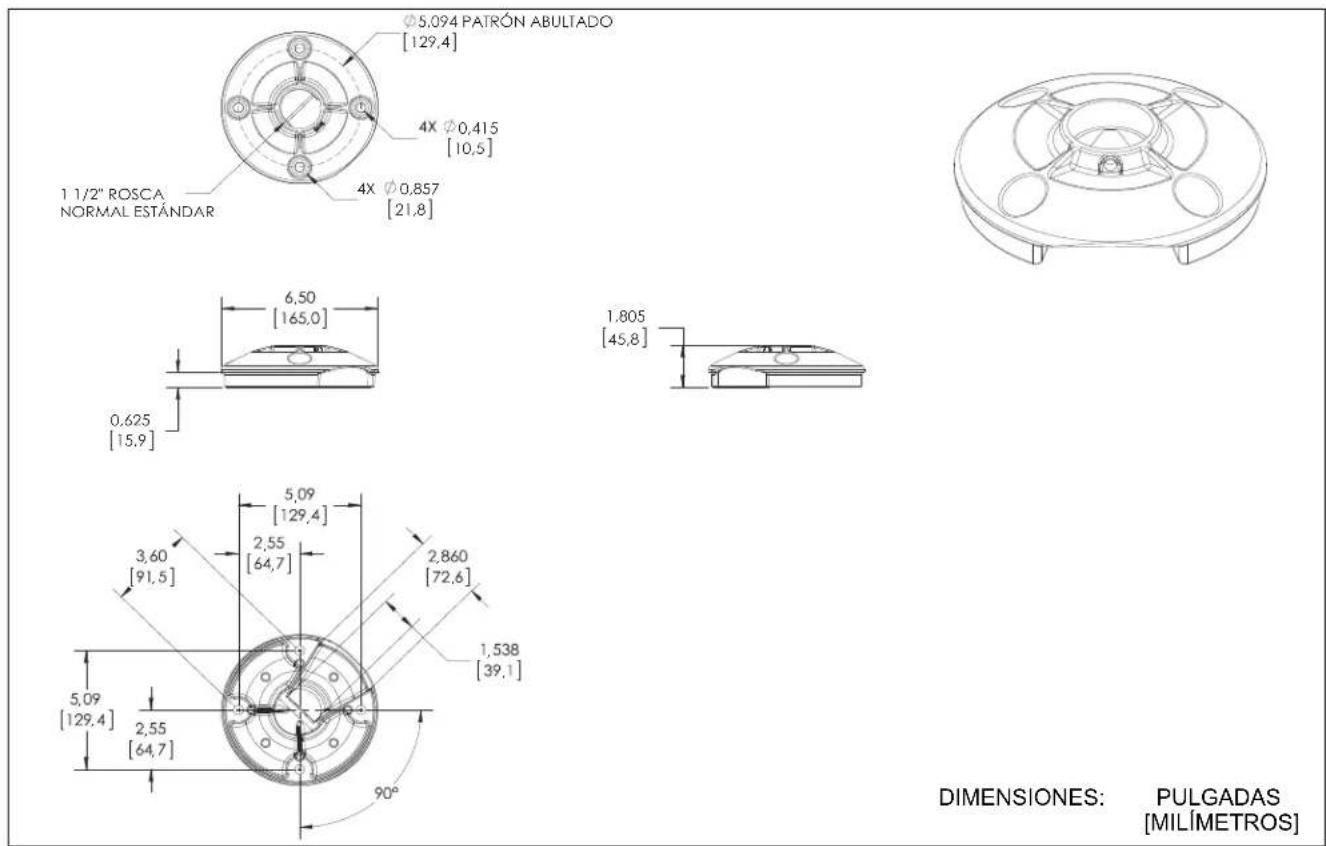

DIMENSIONES

Φ5,094 PATRÓN ABULTADO [129,4] 4X Φ0,415 [10,5] 4X Φ0,857 [21,8] 1 1/2" ROSCA NORMAL ESTÁNDAR 6,50 [165,0] 0,625 [15,9] 1,805 [45,8] 5,09 [129,4] 3,60 [91,5] 2,55 [64,7] 2,860 [72,6] 1,538 [39,1] 5,09 [129,4] 2,55 [64,7] 90° DIMENSIONES: PULGADAS [MILÍMETROS]

HERRAMIENTAS QUE SE REQUIEREN PARA LA INSTALACIÓN

79/3 1/4" 9/16"

PIEZAS

A (1) [Placa para cielo raso] B (1) (5/16" x 1/4") C (1) 5/16" x 1/4" (seguridad) E (4) (3/8") D (1) 5/32" (seguridad)

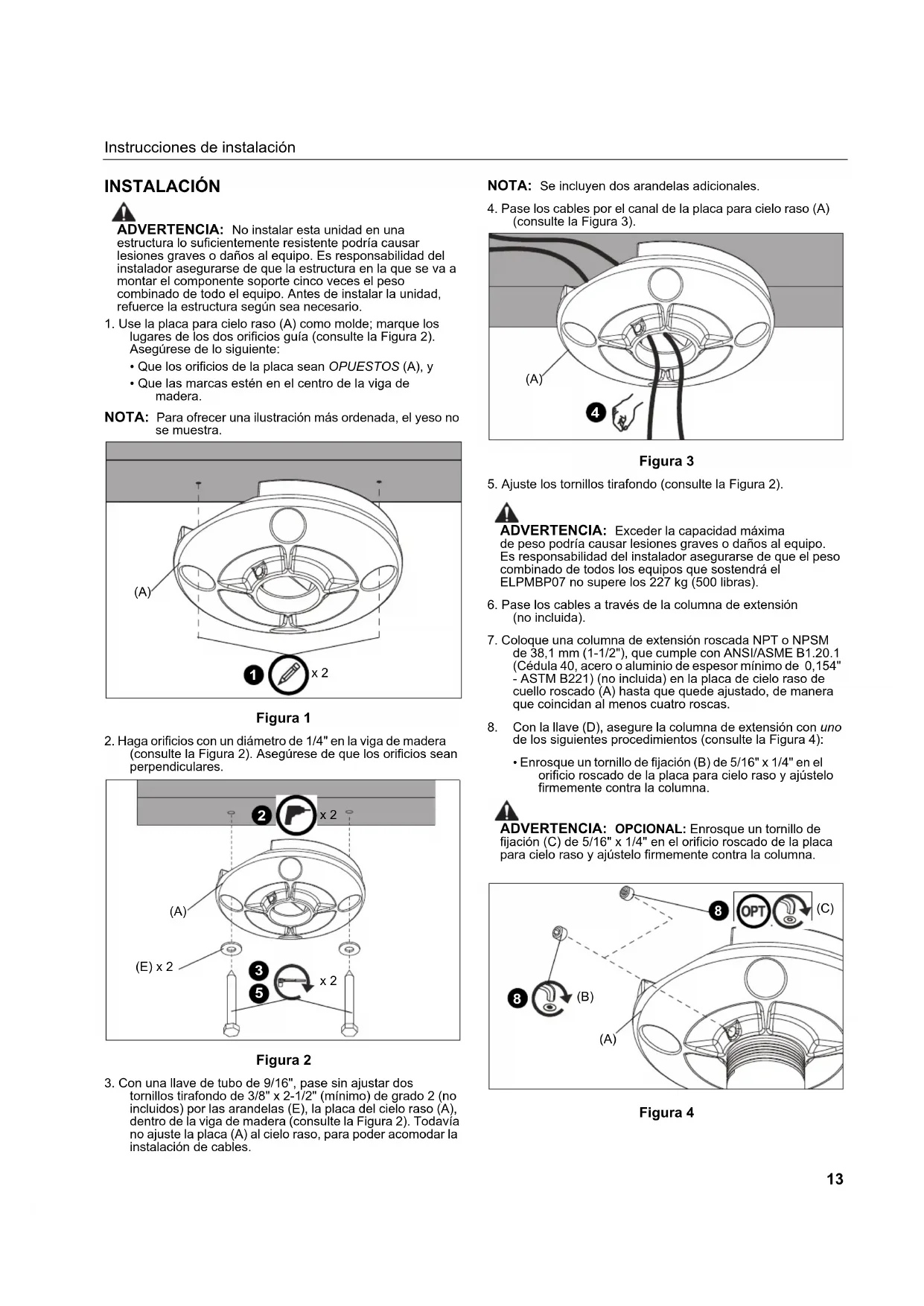

INSTALACIÓN

ADVERTENCIA: No instalar esta unidad en una estructura lo suficientemente resistente podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el componente soporte cinco veces el peso combinado de todo el equipo. Antes de instalar la unidad, refuerce la estructura según sea necesario.

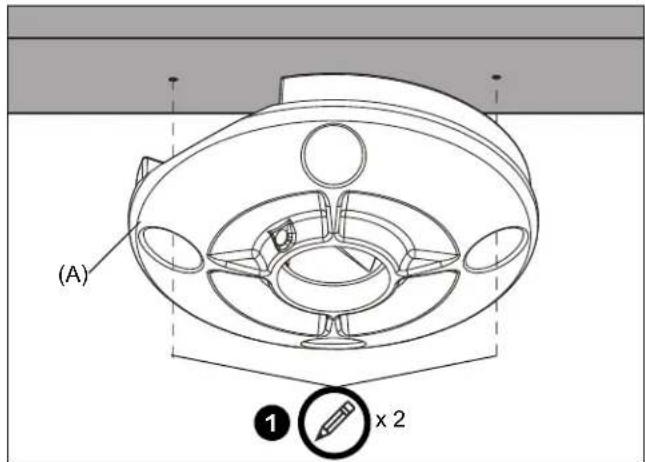

1. Use la placa para cielo raso (A) como molde; marque los lugares de los dos orificios guía (consulte la Figura 2). Asegúrese de lo siguiente:

2. Que los orificios de la placa sean OPUESTOS (A), y

3. Que las marcas estén en el centro de la viga de madera.

NOTA: Para ofrecer una ilustración más ordenada, el yeso no se muestra.

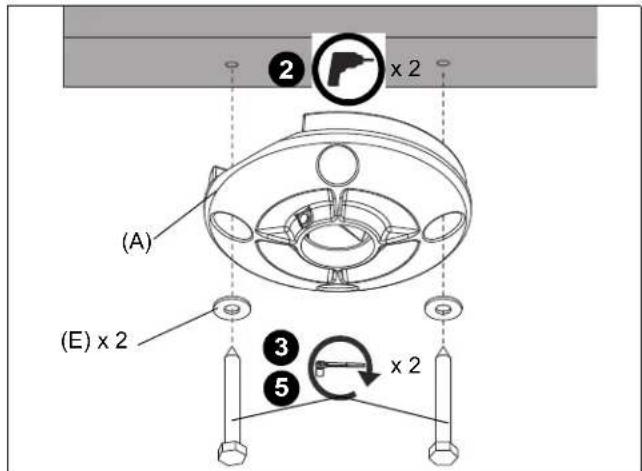

1. Haga orificios con un diámetro de 1/4" en la viga de madera (consulte la Figura 2). Asegúrese de que los orificios sean perpendiculares.

1. Con una llave de tubo de 9/16", pase sin ajustar dos tornillos tirafondo de 3/8" x 2-1/2" (mínimo) de grado 2 (no incluidos) por las arandelas (E), la placa del cielo raso (A), dentro de la viga de madera (consulte la Figura 2). Todavía no ajuste la placa (A) al cielo raso, para poder acomodar la instalación de cables.

NOTA: Se incluyen dos arandelas adicionales.

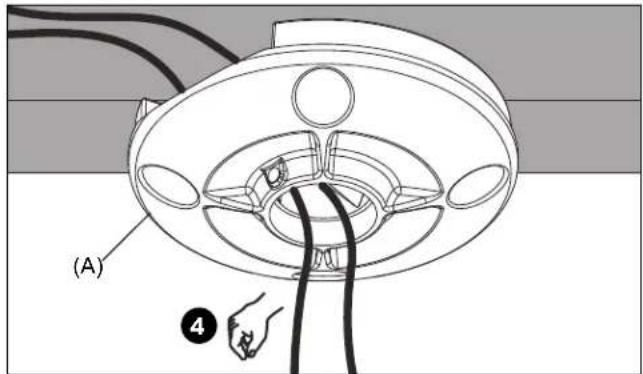

1. Pase los cables por el canal de la placa para cielo raso (A) (consulte la Figura 3).

(A) ④

Figura 3

1. Ajuste los tornillos tirafondo (consulte la Figura 2).

ADVERTENCIA: Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado de todos los equipos que sostendrá el ELPMBP07 no supere los 227 kg (500 libras).

1. Pase los cables a través de la columna de extensión (no incluida).

2. Coloque una columna de extensión roscada NPT o NPSM de 38,1 mm (1-1/2"), que cumple con ANSI/ASME B1.20.1 (Cédula 40, acero o aluminio de espesor mínimo de 0,154" - ASTM B221) (no incluida) en la placa de cielo raso de cuello roscado (A) hasta que quede ajustado, de manera que coincidan al menos cuatro roscas.

3. Con la llave (D), asegure la columna de extensión con uno de los siguientes procedimientos (consulte la Figura 4):

- Enrosque un tornillo de fijación (B) de 5/16" x 1/4" en el orificio roscado de la placa para cielo raso y ajústelo firmemente contra la columna.

ADVERTENCIA: OPCIONAL: Enrosque un tornillo de fijación (C) de 5/16" x 1/4" en el orificio roscado de la placa para cielo raso y ajustelo firmemente contra la columna.

Con excepción de los productos eléctricos, Milestone garantiza que sus productos estarán libres de defectos de materiales y mano de obra por un plazo de 10 años. Todas las garantías entran en vigor a partir de la fecha en que el producto es facturado por Milestone. Los mecanismos eléctricos (como los productos elevadores) tienen una garantía limitada de 1 año. Todas las garantías son válidas únicamente para el comprador original. Milestone no se hace responsable de ninguna modificación, instalación incorrecta o instalación que supere la capacidad de peso indicada. Milestone tampoco se hace responsable de ninguna modificación que se haga a los mecanismos eléctricos, la instalación inadecuada, una conexión a un voltaje incorrecto o instalación que supere la capacidad de peso establecida. Todos los mecanismos eléctricos están diseñados para usarse únicamente en interiores; en caso de no cumplir con este requisito se anulará la garantía. La única obligación de Milestone con respecto a la garantía hacia el propietario de sus productos es la de reparar o sustituir (a discreción de Milestone) los productos defectuosos sin cargo para el comprador original dentro del plazo cubierto por la garantía. El comprador es responsable de devolver el producto a Milestone a través de un envío con porte pagado. Hasta el grado máximo permitido por las leyes vigentes, Milestone no reconoce ninguna otra garantía, expresa o implícita, incluidas aquellas de idoneidad para un fin particular o de comerciabilidad. Milestone no se hace responsable por ningún daño, sin importar si este llegara a surgir del uso o la incapacidad de uso de los productos de Milestone, aún cuando se haya informado a Milestone de la posibilidad de dicho daño. Milestone no tendrá ninguna responsabilidad por cualquier daño incidental o resultante. Esto incluye, pero sin limitarse a ello, cualquier cargo de mano de obra por la reparación de los productos de Milestone que haya sido realizada por alguien ajeno a la empresa. Debido a que en algunos estados y jurisdicciones no se permite la exclusión o limitación de responsabilidad por daños resultantes o incidentales, las limitaciones mencionadas anteriormente pueden no aplicarse a su caso. Milestone no será responsable de ningún daño a sus productos que haya sido causado por un uso inadecuado, abuso, el descuido al empacar el producto para su devolución, ni de ningún daño causado por la empresa de transporte durante en envío hacia o desde las instalaciones de Milestone. Cualquier reparación a los productos de Milestone por un uso inadecuado, abuso o daño durante el envío, así como las reparaciones de productos defectuosos de Milestone fuera del plazo que cubre la garantía, se realizarán según los costos actuales establecidos por Milestone para el servicio en la fábrica.
