ELPMBP07 - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de plafond pour vidéoprojecteur
Marque	Epson
Modèle	ELPMBP07
Utilisation	Montage au plafond de vidéoprojecteurs
Dimensions	152,4 mm (6 po) de diamètre (plaque) ; dimensions détaillées : 129,4 x 45,8 mm
Capacité de charge maximale	227 kg (500 lb)
Matériau	Acier
Installation	Sur solives de plafond en bois de 50,8 x 101,6 mm (2 x 4 po) avec cloison sèche max. 15,8 mm (5/8 po)
Fixation	Colonne d'extension filetée NPT ou NPSM de 1½ po (non incluse)
Outils nécessaires	Clé à douille 9/16 po, clé hexagonale, perceuse avec foret 1/4 po
Pièces fournies	Plaque de plafond, vis de pression 5/16 x 1/4 po (x2), rondelles 3/8 po (x4), clé hexagonale
Garantie	10 ans (hors mécanismes électriques)
Sécurité	Support structurel 5x le poids total ; ne pas dépasser 227 kg ; usage intérieur uniquement
Distributeur	Epson America, Inc.
Fabricant	Milestone AV Technologies
Compatibilité	Colonnes ELPMBC02/03/04, trousses pour dalles ELPMBP04/05/06, support de projecteur ELPMBPRH
Référence fabricant	8800-002774 Rév01
Date de révision	09/15

FOIRE AUX QUESTIONS - ELPMBP07 EPSON

Quel est le poids maximum supporté par la plaque ELPMBP07 ?

La plaque ELPMBP07 supporte un poids combiné maximal de 227 kg (500 lb). Il est impératif de ne pas dépasser cette capacité pour éviter tout risque de blessure ou d'endommagement.

Sur quel type de plafond puis-je installer cette plaque ?

La plaque est conçue pour être montée sur des solives de plafond en bois de 50,8 x 101,6 mm (2 x 4 po) recouvertes d'une cloison sèche d'une épaisseur maximale de 15,8 mm (5/8 po).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à douille de 9/16 po, d'une clé hexagonale et d'une perceuse avec un foret de 1/4 po pour les trous de guidage.

La plaque ELPMBP07 est-elle compatible avec d'autres accessoires ?

Oui, elle est compatible avec les colonnes ELPMBC02/03/04, les trousses pour dalles ELPMBP04/05/06 et le support de projecteur ELPMBPRH.

Puis-je utiliser cette plaque à l'extérieur ?

Non, ce produit est destiné à un usage intérieur uniquement. L'utilisation en extérieur annule la garantie et peut présenter des risques de sécurité.

Combien de temps dure la garantie ?

La garantie est de 10 ans pour les produits non électriques, à compter de la date de facturation. Les mécanismes électriques (comme les colonnes motorisées) ont une garantie limitée de 1 an.

Comment fixer la colonne d'extension à la plaque ?

Vissez la colonne d'extension filetée NPT ou NPSM de 1½ po dans la collerette filetée de la plaque jusqu'à ce qu'elle soit serrée sur au moins quatre filetages. Utilisez ensuite une vis de pression pour la bloquer.

Que faire si la plaque est endommagée ?

N'utilisez pas le dispositif s'il est endommagé. Renvoyez-le à un centre d'entretien agréé pour inspection et réparation.

La plaque est-elle livrée avec des vis pour le plafond ?

Non, les tire-fonds de 3/8 x 2-1/2 po (calibre 2 minimum) pour la fixation dans la solive ne sont pas inclus. Vous devez les acheter séparément.

Où puis-je trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

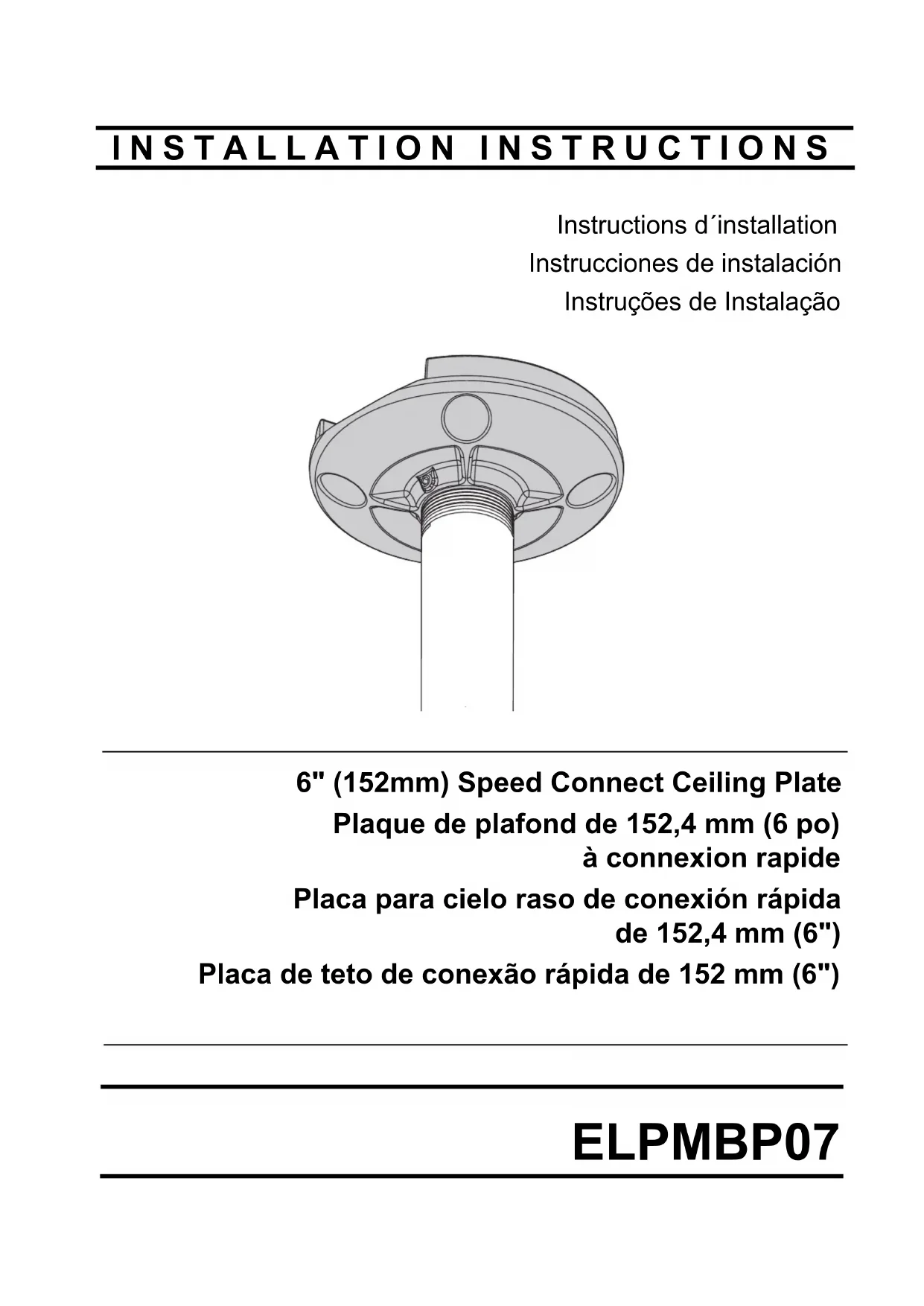

MODE D'EMPLOI ELPMBP07 EPSON

Plaque de plafond de 152,4 mm (6 po)

à connexion rapide

Milestone AV Technologies, ainsi que ses sociétés affiliées et filiales (collectivement, « Milestone »), prétendent fournir un manuel exact et complet. Cependant, Milestone ne garantit aucunement que les informations contenues aux présentes couvrent l'ensemble des détails, conditions ou variations, et ne peut prévoir tous les imprévus possibles dans le cadre de l'installation ou de l'utilisation de ce produit. Les informations contenues dans ce document peuvent être modifiées sans préavis ni obligation d'aucune sorte. Milestone n'apporte aucune garantie, explicite ou implicite, quant aux informations fournies aux présentes. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

CONSIGNES DE SÉCURITÉ RTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous met en garde contre la possibilité de blessures graves ou de danger de mort si vous n'appliquez pas les consignes.

ATTENTION! : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagement ou de destruction de l'équipement si vous ne suivez pas les directives correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes ces consignes peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine! Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des consignes fournies.

AVERTISSEMENT : Le fait de ne pas fournir une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que la structure à laquelle ce composant est fixé peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcez la structure selon les besoins avant l'installation du composant.

AVERTISSEMENT : Le dépassement de la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à la plaque ELPMBP07 n'excède pas 227 kg (500 lb).

AVERTISSEMENT : N'utilisez pas ce dispositif de montage à d'autres fins que celles décrites dans ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : N'utilisez en aucun cas ce dispositif de montage s'il est endommagé. Renvoyez le dispositif de montage à un centre d'entretien pour examen et réparation.

AVERTISSEMENT : N'utilisez pas ce produit à l'extérieur.

IMPORTANT! : La plaque de plafond ELPMBP07 est conçue pour être montée sur des solives de plafond en bois de 50,8 x 101,6 mm (2 x 4 po) recouvertes d'une cloison sèche d'une épaisseur maximale de 15,8 mm (5/8 po).

REMARQUE : La plaque de plafond ELPMBP07 peut être utilisée avec des colonnes ELPMBC02 / ELPMBC03 / ELPMBC04, des trousses pour dalles ELPMBP04, ELPMBP05, ELPMBP06 et le support de projecteur ELPMBPRH.

--VEUILLEZ CONSERVER CES CONSIGNES--

Instructions d'installation

DIMENSIONS

DIMENSIONS : POUCES [MILLIMÈTRES]

OUTILS NÉCESSAIRES À L'INSTALLATION

1/4 po

9/16 po

PIÈCES

	B (1)	E (4)
	5/16 x 1/4 po	3/8 po
		D (1)
		5/32 po
		(Sécurité)
	C (1)
A (1)	5/16 x 1/4 po
[Plaque du plafond]	(Sécurité)

INSTALLATION

AVERTISSEMENT : Le fait de ne pas fournir une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que la structure à laquelle ce composant est fixé peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcez la structure selon les besoins avant l'installation du composant.

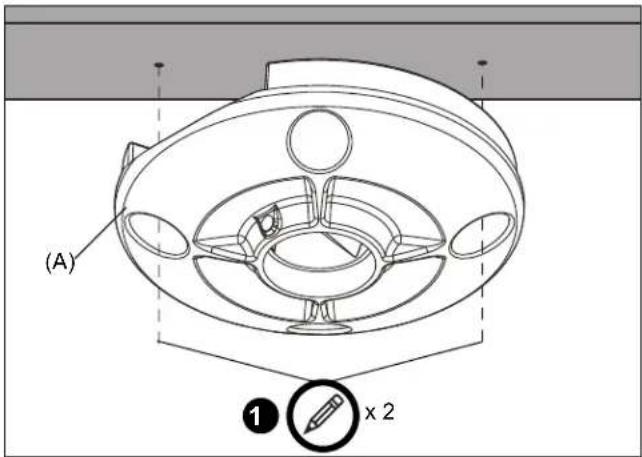

1. En utilisant la plaque de plafond (A) comme gabarit, marquez les emplacements des deux trous de guidage (voir Figure 1). Vérifiez que :

2. les trous OPPOSÉS sont utilisés dans la plaque (A) et que

3. les marques sont au centre de la solive en bois.

REMARQUE : Cloison sèche non illustrée pour plus de clarté.

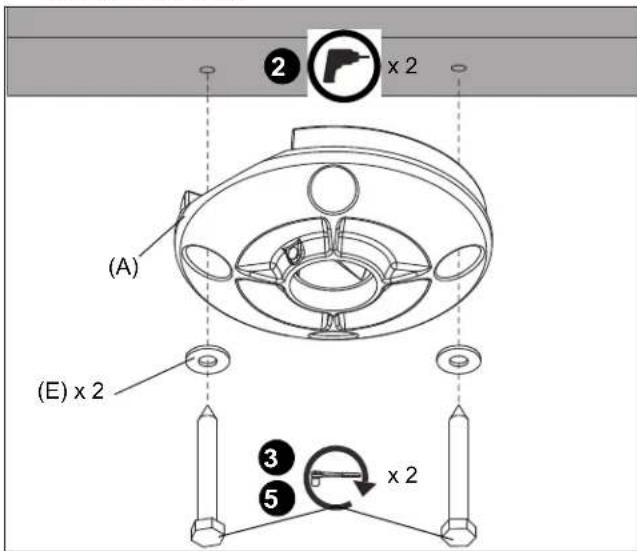

1. Percez des trous de guidage de 1/4 po de diamètre dans la solive en bois (voir Figure 2). Assurez-vous que les trous de guidage sont droits.

1. À l'aide d'une clé à douille de 9/16 po, insérez sans serrer deux tire-fonds de 3/8 x 2-1/2 po de calibre 2 (au minimum) (non inclus) à travers des rondelles de 3/8 po (E) et la plaque de plafond (A), dans une solive en bois (voir Figure 2).

Attendez avant de serrer la plaque (A) contre le plafond afin de pouvoir installer les câbles.

REMARQUE : Deux rondelles supplémentaires sont fournies.

1. Faites passer les câbles à travers le sillon de la plaque de plafond (A) (voir Figure 3).

(A) ④

Figure 3

1. Serrez les tire-fonds (voir Figure 2).

AVERTISSEMENT : Le dépassement de la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à la plaque ELPMBP07 n'excède pas 227 kg (500 lb).

1. Faites passer les câbles par la colonne d'extension (non incluse).
2. Installez la colonne d'extension filetée NPT ou NPSM de 1½ po conforme à la norme ANSI/ASME B1.20.1 (tableau 40, aluminium ou acier d'épaisseur minimale de 0,154 po - ASTM B221) (non incluse) dans la collerette filetée de la plaque de plafond (A) en la vissant jusqu'à ce qu'elle soit serrée, sur quatre filetages au minimum.

3. À l'aide de la clé hexagonale (D), fixez la colonne d'extension en suivant l'une des méthodes ci-après (voir Figure 4) :

4. Insérez une vis de pression de 5/16 x 1/4 po (B) dans un trou taraudé, en serrant fermement contre la colonne.
   • FACULTATIF : Insérez une vis de pression de fixation de 5/16 x 1/4 po (C) dans un trou taraudé, en serrant fermement contre la colonne.

À l'exception des produits électriques, Milestone garantit au client que tous les produits COMAC sont exempts de défaut de matériau ou de main-d'œuvre pour une durée de 10 ans. Toute garantie prend effet à la date de facturation du produit par Milestone. Les mécanismes électriques (tels que les produits de levage) ont une garantie limitée de 1 an. Les garanties ne s'appliquent qu'à l'acheteur original. Milestone décline toute responsabilité en cas de modification, de mauvais e installation et/ou d'installations dépassant la capacité de poids spécifiée. Milestone décline également toute responsabilité en cas de modification du mécanisme électrique, de mauvaise installation, de connexion à une tension incorrecte et/ou d'installation dépassant la capacité de charge stipulée. Tous les mécanismes électriques sont conçus pour être utilisés à l'intérieur seulement. Le non-respect de cette consigne annule la garantie. La seule obligation de Milestone envers l'acheteur en vertu de cette garantie est de réparer ou remplacer (à la seule discrétion de Milestone) les produits défectueux, sans frais pour l'acheteur original et dans la période de garantie. L'acheteur doit retourner le produit à Milestone dans un colis prépayé. Dans les limites prévues par la loi en vigueur, Milestone décline toute autre garantie, expresse ou tacite, y compris les garanties de fonctionnement pour un usage particulier et les garanties de qualité marchande. Milestone ne pourra être tenu pour responsable en cas de dommages, de quelque nature que ce soit, qui découlent de l'utilisation ou de l'incapacité d'utiliser les produits de Milestone, quand bien même Milestone aurait été averti de la possibilité de tels dommages. Milestone décline toute responsabilité quant aux dommages indirects ou consécutifs. Cela inclut, sans toutefois s'y limiter, tout frais de service pour des réparations de produits de Milestone effectuées par quelqu'un d'autre qu'un employé de Milestone. Certains états ou juridictions ne permettent pas l'exclusion ou la limitation de responsabilité pour les dommages consécutifs ou indirects. Dans ce cas, la limitation ci-dessus n'est pas applicable. Milestone ne pourra être tenu pour responsable en cas de dommages de ses produits causés par une mauvaise utilisation, un usage abusif, un défaut d'emballage du colis de retour du produit à Milestone ou en cas de dommages causés par le transport vers ou depuis Milestone. Toute réparation de produit de Milestone due à une utilisation abusive, incorrecte, ou tout dommage survenu pendant l'expédition et toute réparation de produits de Milestone défectueux en dehors de la période de garantie sera effectuée aux tarifs actuels établis par Milestone.

Distribué par :

Epson America, Inc.

3840 Kilroy Airport Way

Long Beach, CA 90806

Fabriqué par :

Milestone AV Technologies

Adresse : 6436 City West Parkway, Eden Prairie, MN 55344

Téléphone : 800.582.6480

Télécopieur : 877.894.6918

Courriel : [e-mail] (Assistance technique de 7h00 à 19h00 HNC)

www.milestone.com

8800-002774 Rév01

09/15
