| Tipo de produto | Adaptador de montagem para projetor |
| Marca | Epson |
| Modelo | 75V12H870001 |
| Compatibilidade de projetores | Epson PowerLite 420/430/520/530/425W/435W/525W/535W/570/580/585W |
| Compatibilidade de quadros SMART | SMART Board série i3, i4, i5 (modelos UF55/55W/65/65W/70/70W/75/75W) |
| Dimensões da placa | 8,83 x 11,53 polegadas (224 x 293 mm) |
| Peso máximo suportado | 5,9 kg (13 lb) |
| Material fornecido | Parafusos M4 x 16 mm (x4), parafuso 1/4-20 x 1/2 pol (x1), arruelas (x4), chave de segurança 5/32 pol, suporte de interface (J) |
| Uso pretendido | Substituição de suportes SMART existentes para montagem de projetor Epson em braço elevador |
| Instalação | Requer ferramentas básicas (chave de fenda, chave) - seguir as instruções passo a passo |
| Instruções de segurança | Não exceder o peso máximo, não usar ao ar livre, não usar se danificado, garantir a solidez da estrutura |
| Manutenção | Limpar com um pano macio e seco. Não usar solventes. |
| Peças de reposição | Contatar o fabricante (Milestone AV Technologies) para peças de reposição |
| Reparabilidade | Não tentar reparar sozinho. Devolver ao centro de serviço autorizado. |
| Fabricante | Milestone AV Technologies |
| Distribuidor | Epson America, Inc. |
| Número da peça | V12H870001 |
| Garantia | Consulte os termos de garantia da Epson |
| País de origem | Não especificado (provavelmente China) |
| Normas | Em conformidade com as diretrizes de segurança MILESTONE |
Perguntas frequentes - 75V12H870001 EPSON
Perguntas dos utilizadores sobre 75V12H870001 EPSON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Projetor em formato PDF gratuitamente! Encontre o seu manual 75V12H870001 - EPSON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 75V12H870001 da marca EPSON.
MANUAL DE UTILIZADOR 75V12H870001 EPSON
Instructions d'installation Instrucciones de instalación Instruções de Instalação

A Milestone AV Technologies e suas empresas afiliadas e subsidiárias (coletivamente "Milestone") pretendem tornar este manual rigoroso e completo. No entanto, a Milestone não garante que as informações contidas aqui abrangem todos os detalhes, condições ou variações, nem que preveem todas as contingências possíveis em conexão com a instalação ou o uso deste produto. As informações contidas neste documento estão sujeitas a alterações sem aviso prévio ou obrigação de qualquer tipo. A Milestone não faz qualquer representação de garantia, expressa ou implícita, com relação às informações aqui contidas. A Milestone não assume nenhuma responsabilidade pela precisão, integralidade ou suficiência das informações contidas neste documento.
SMART Board® é uma marca comercial registrada da SMART Technologies.
Epson® é uma marca comercial registrada da Seiko Epson Corporation.
PowerLite® é uma marca comercial registrada da Seiko Epson Corporation.

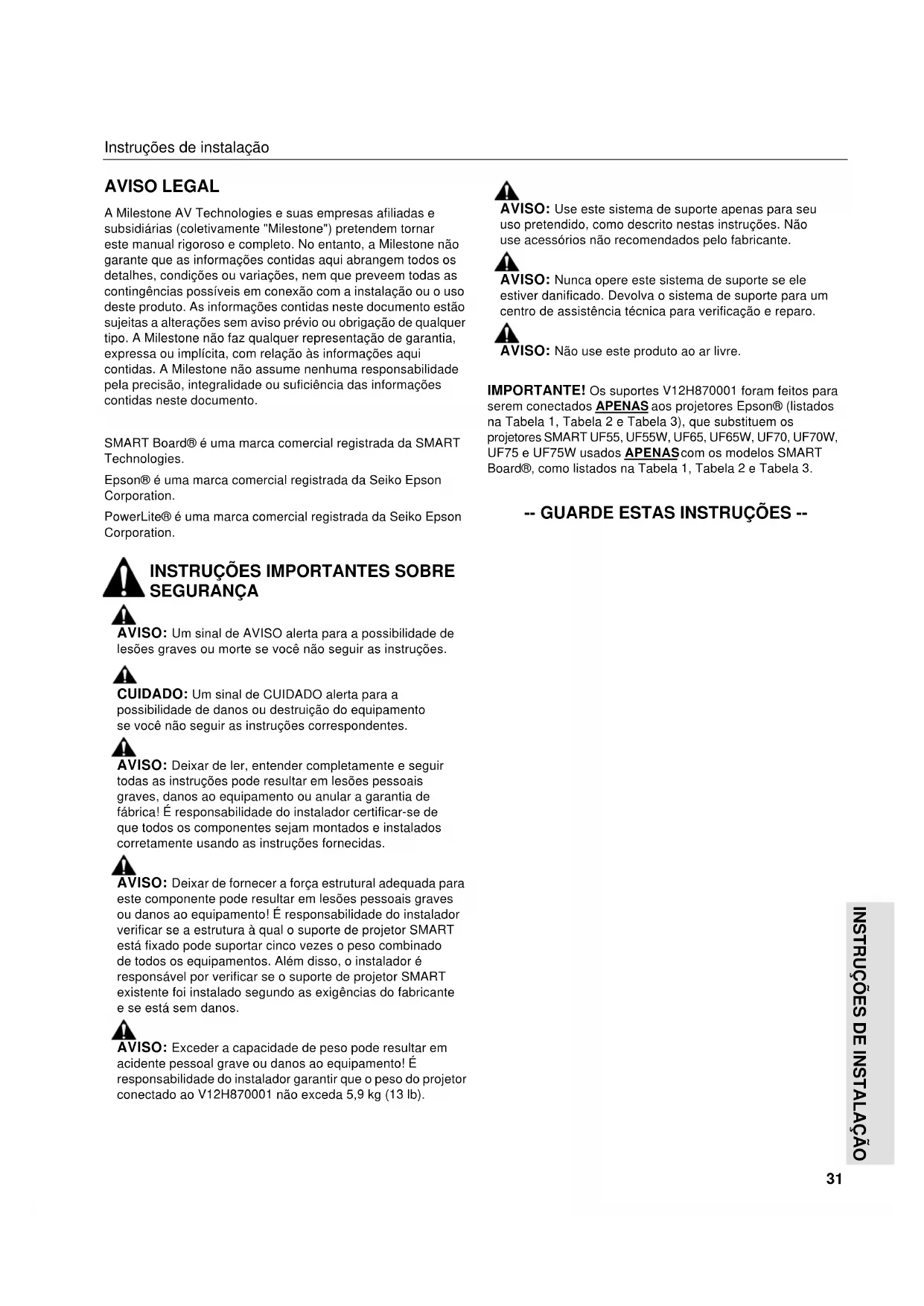

INSTRUÇÕES IMPORTANTES SOBRE SEGURANÇA

AVISO: Um sinal de AVISO alerta para a possibilidade de lesões graves ou morte se você não seguir as instruções.

CUIDADO: Um sinal de CUIDADO alerta para a possibilidade de danos ou destruição do equipamento se você não seguir as instruções correspondentes.

AVISO: Deixar de ler, entender completamente e seguir todas as instruções pode resultar em lesões pessoais graves, danos ao equipamento ou anular a garantia de fábrica! É responsabilidade do instalador certificar-se de que todos os componentes sejam montados e instalados corretamente usando as instruções fornecidas.

AVISO: Deixar de fornecer a força estrutural adequada para este componente pode resultar em lesões pessoais graves ou danos ao equipamento! É responsabilidade do instalador verificar se a estrutura à qual o suporte de projetor SMART está fixado pode suportar cinco vezes o peso combinado de todos os equipamentos. Além disso, o instalador é responsável por verificar se o suporte de projetor SMART existente foi instalado segundo as exigências do fabricante e se está sem danos.

AVISO: Exceder a capacidade de peso pode resultar em acidente pessoal grave ou danos ao equipamento! É responsabilidade do instalador garantir que o peso do projetor conectado ao V12H870001 não exceda 5,9 kg (13 lb).

AVISO: Use este sistema de suporte apenas para seu uso pretendido, como descrito nestas instruções. Não use acessórios não recomendados pelo fabricante.

AVISO: Nunca opere este sistema de suporte se ele estiver danificado. Devolva o sistema de suporte para um centro de assistência técnica para verificação e reparo.

AVISO: Não use este produto ao ar livre.
IMPORTANTE! Os suportes V12H870001 foram feitos para serem conectados APENAS aos projetores Epson® (listados na Tabela 1, Tabela 2 e Tabela 3), que substituem os projetores SMART UF55, UF55W, UF65, UF65W, UF70, UF70W, UF75 e UF75W usados APENAS com os modelos SMART Board®, como listados na Tabela 1, Tabela 2 e Tabela 3.
-- GUARDE ESTAS INSTRUÇÕES --

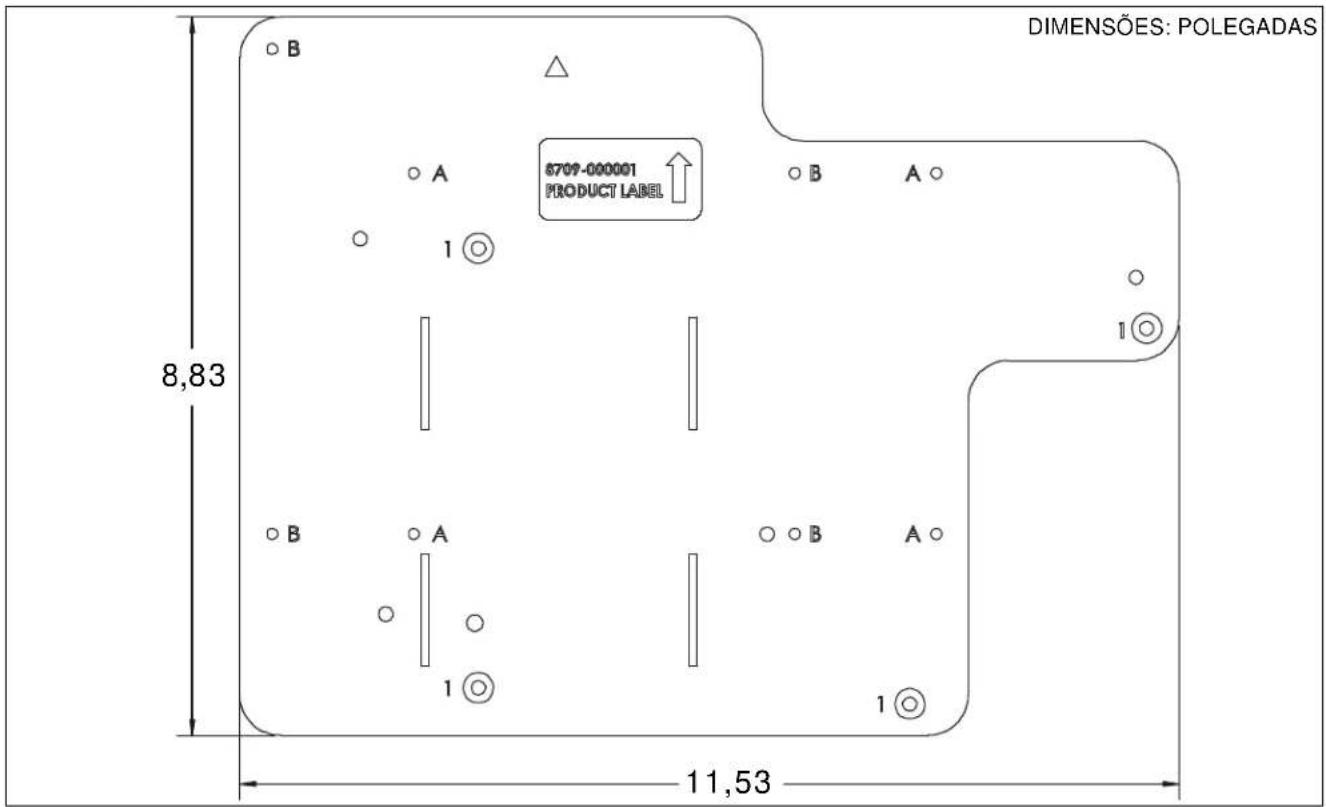

DIMENSÕES


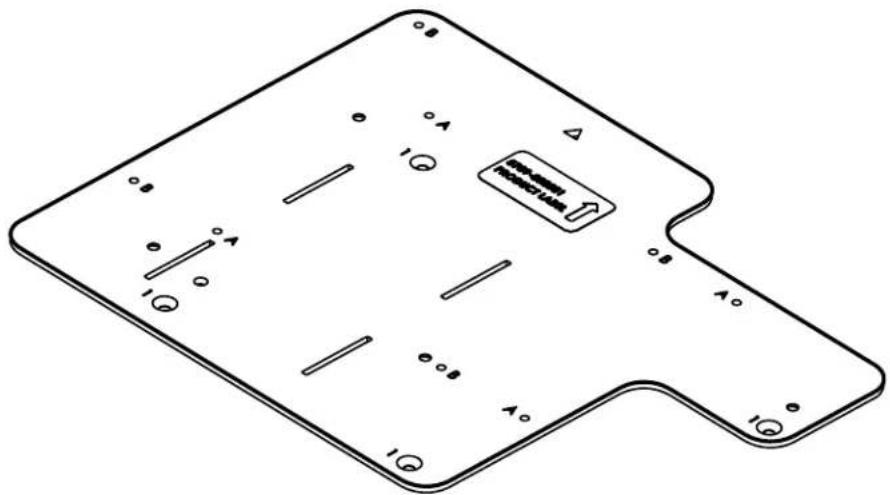

DIMENSÕES: POLEGADAS 8,83 6709-000001 PRODUCT LABEL B A A 1 B A 1 B A 1 B A 1 11,53


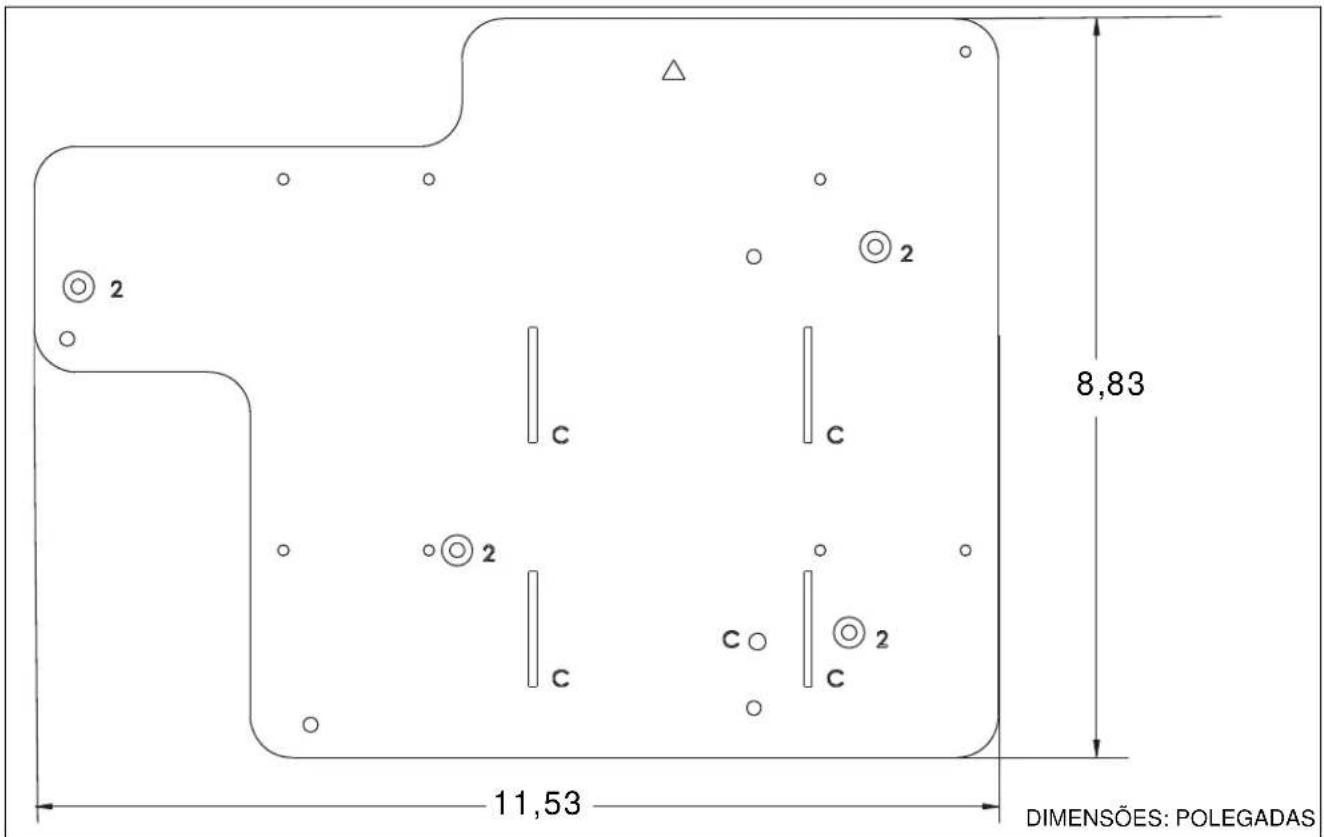

8,83 11,53 DIMENSÕES: POLEGADASFERRAMENTAS NECESSÁRIAS PARA INSTALAÇÃO

Kit de equipamento UF55/UF55W/UF65/UF65W (9900-002265)


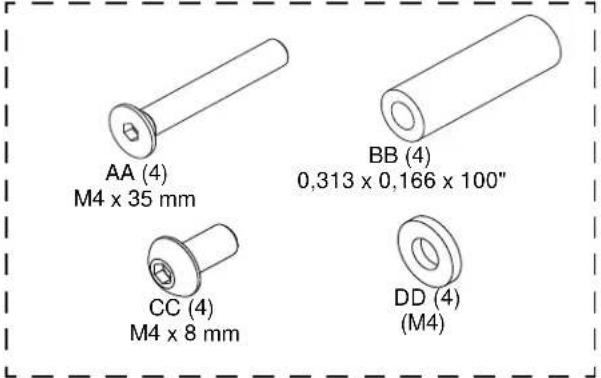

AA (4) M4 x 35 mm BB (4) 0,313 x 0,166 x 100" CC (4) M4 x 8 mm DD (4) (M4)
INSTALAÇÃO

AVISO: APERTAR DEMAIS OS PARAFUSOS PODE DANIFICAR AS PEÇAS E CAUSAR LESOES PESSOAIS GRAVES E DANOS AO EQUIPAMENTO! Ao instalar o suporte de interface, NÃO aperte demais os parafusos.
IMPORTANTE! Alinhe o triângulo no suporte de interface (E) com o centro das lentes do projetor de modo que corresponda ao padrão correto dos orifícios de montagem. O suporte de interface (E) pode ser invertido para acomodar todos os padrões dos orifícios de montagem exigidos.
IMPORTANTE! Proceda até a seção Substituição dos Sistemas i3 e i4 SMART, Substituição dos Sistemas i5 SMART (UF75/UF75W) ou Substituição dos Sistemas i5 SMART (UF70/UF70W) para concluir a instalação do V12H870001.
Substituição dos Sistemas i3 e i4 SMART (Projetores UF55/UF55W/UF65/UF65W)
Tabela 1: Substituição dos Sistemas i3 e i4 SMART (Projetores UF55/UF55W/UF65/UF65W)
| Modelos das Placas SMART(Séries i3 e i4) | ||||||||||
| Fabr | Modelo do Projetor | Resolução | Relação de Projeção | Relação de Aspecto | Projetor SMART Compatível | SB660(4:3) | SB680SB880(4:3) | SB685SB885(16:10) | Tipo do Projetor | Tipo do Adaptador |
| Epson | PowerLite® 420 XGA 3LCD | XGA | 0,54-0,74 | 4:3 | UF55/65 | Orifícios 4 e 5 | 2 | C | ||
| Epson | PowerLite 430 XGA 3LCD | XGA | 0,54-0,74 | 4:3 | UF55/65 | Orifícios 4 e 5 | 2 | C | ||
| Epson | PowerLite 520 XGA 3LCD | XGA | 0,54-0,74 | 4:3 | UF55/65 | Orifícios 4 e 5 | 2 | C | ||
| Epson | PowerLite 530 XGA 3LCD | XGA | 0,54-0,74 | 4:3 | UF55/65 | Orifícios 4 e 5 | 2 | C | ||
| Epson | PowerLite 425W WXGA 3LCD | WXGA | 0,48-0,65 | 16:10 | UF55/55W/65/65W | Orifícios 1 e 2 | Orifícios 4 e 5 | 2 | C | |
| Epson | PowerLite 435W WXGA 3LCD | WXGA | 0,48-0,65 | 16:10 | UF55/55W/65/65W | Orifícios 1 e 2 | Orifícios 4 e 5 | 2 | C | |
| Epson | PowerLite 525W WXGA 3LCD | WXGA | 0,48-0,65 | 16:10 | UF55/55W/65/65W | Orifícios 1 e 2 | Orifícios 4 e 5 | 2 | C | |
| Epson | PowerLite 535W WXGA 3LCD | WXGA | 0,48-0,65 | 16:10 | UF55/55W/65/65W | Orifícios 1 e 2 | Orifícios 4 e 5 | 2 | C | |
Substituição dos Sistemas i3 e i4 SMART
- Em uma superfície plana, vire o projetor de cabeça para baixo.
- Coloque quatro espaçadores (D) nos pinos na parte inferior do projetor.
- Coloque o suporte de interface (E) (com as marcações "C" visíveis) sobre a parte inferior do projetor, alinhando os orifícios de montagem no suporte com os espaçadores e os pinos na parte inferior do projetor, e deixe o triângulo nos pontos do suporte voltados para a tela, alinhando com o centro das lentes do projetor. (Ver Figura 1)
- Coloque quatro parafusos (C) de cabeça chata M4 x 16 mm nos orifícios de montagem marcados como "2", através dos espacadores (D) e adentrando os pinos.
- Aperte todos os fixadores para prender o suporte no projetor.


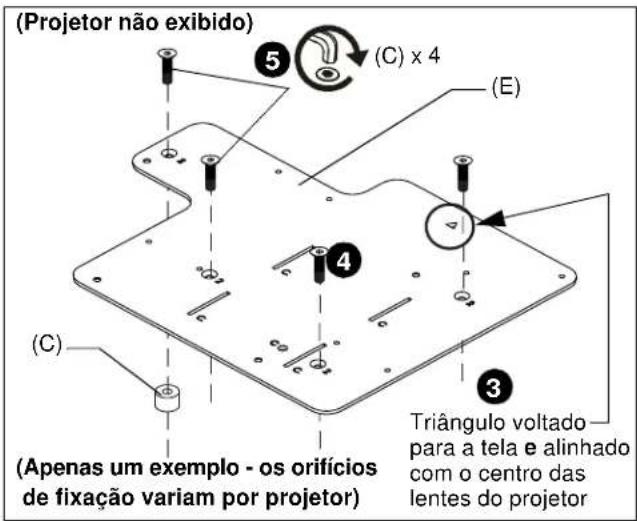

(Projetor não exibido) (C) x 4 (E) (C) 4 3 (Apenas um exemplo - os orifícios de fixação variam por projetor) Triângulo voltado para a tela e alinhado com o centro das lentes do projetorFigura 1
- Erga o suporte de interface (E) com o projetor Epson até o final do Braço articulado da placa SMART e deslize os slots do suporte de interface (marcados como "C") nos ganchos. (Ver Figura 2)
- Utilizando um parafuso de cabeça abaulada de 1/4-20 x 1/2" (A), prenda o suporte de interface (E) na extremidade do Braço articulado da placa SMART através do orifício marcado como "C". (Ver Figura 2)
- Seguindo as informações na Tabela 1, ajuste o Braço articulado da placa SMART para corrigir o local de acordo com o modelo do projetor e o modelo da placa SMART.
- Prenda o braço articulado na placa SMART utilizando o equipamento que vem junto com o sistema do braço da placa SMART do projetor. (Ver Figura 3)


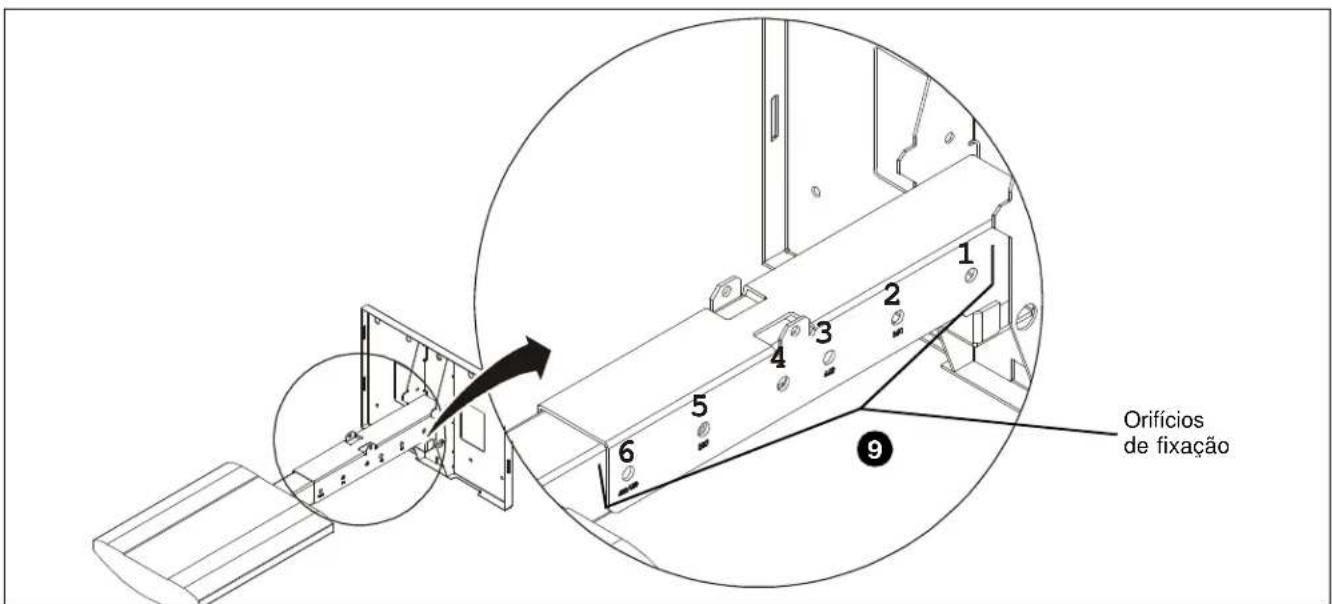

Orifícios de fixaçãoFigura 3
Substituição dos Sistemas i5 SMART (Projetores UF75/UF75W)
Tabela 2: Substituição dos Sistemas i5 SMART (Projetores UF75/UF75W)
| Modelos das Placas SMART(Séries i5 e UF75) | |||||||||||
| Fabr | Modelo do Projetor | Resolução | Relação de Projeção | Relação de Aspecto | Projetor SMART Compatível | SB660(4:3) | SB680SB880(4:3) | SB685SB885(16:10) | SB690(16:9) | Tipo do Projetor | Tipo do Adaptador |
| Epson | PowerLite 570 XGA 3LCD | XGA | 0,31-0,42 | 4:3 | UF75 | (64", 64") | (77", 77") | 1 | A | ||
| Epson | PowerLite 580 XGA 3LCD | XGA | 0,31-0,42 | 4:3 | UF75 | (64", 64") | (77", 77") | 1 | A | ||
| Epson | PowerLite 585W WXGA 3LCD | WXGA | 0,27-0,37 | 16:10 | UF75W | (87", 87") | (94", 94") | 1 | A | ||
Veja a Figura 7 para o posicionamento do braço articulado
Substituição dos Sistemas i5 SMART (Projetores UF75/UF75W)

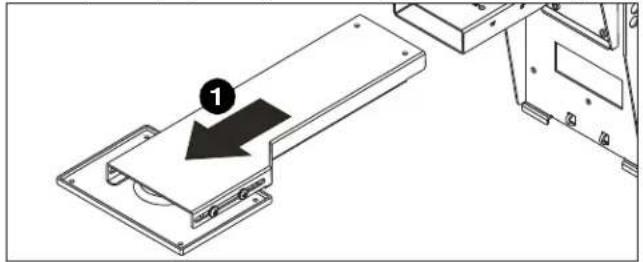

- Remova a extremidade do braço articulado com chapa de fixação do projetor e guarde o equipamento. (Ver Figura 4)

- Em uma superfície plana, vire o projetor de cabeça para baixo.
- Coloque quatro espaçadores (BB) nos insertos rosqueados na parte inferior do projetor.
- Coloque o suporte de interface (E) (com as marcações "A" e "B" visíveis) na parte inferior do projetor, alinhando os orifícios de montagem (marcados como "1") no suporte com os espaçadores e os pinos na parte inferior do projetor, garantindo que o triângulo nos pontos do suporte fiquem voltados para a tela, e alinhe com o centro das lentes do projetor. (Ver Figura 5)
- Coloque quatro parafusos (AA) de cabeça chata M4 x 35 mm nos orifícios de montagem marcados como "1", através dos espaçadores (BB) e adentrando os pinos.
- Aperte todos os fixadores para prender o suporte no projetor.
- Utilizando quatro parafusos de cabeça abaulada (CC) e quatro arruelas M4 (DD), prenda o suporte de interface (a) com o projetor fixado à extremidade do Braço articulado da placa SMART através dos orifícios de montagem marcados como "A". (Ver Figura 6)
- Seguindo as informações na Tabela 2, deslize o braço articulado da placa SMART no suporte da placa SMART no local correto para a extensão e altura do braço, de acordo com o modelo do projetor e da placa SMART. (Ver Figura 6)
- Utilize o equipamento (guardado no Passo 1) para conectar o braço articulado ao suporte da placa SMART. (Ver Figura 7)


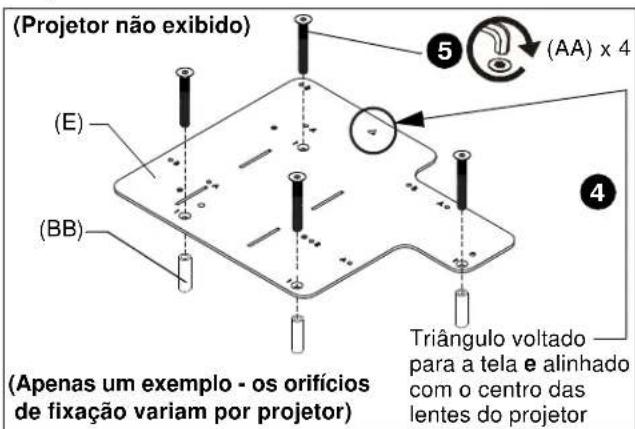

(Projetor não exibido) (E) (BB) (Apenas um exemplo - os orifícios de fixação variam por projetor) 5 (AA) x 4 4 Triângulo voltado — para a tela e alinhado com o centro das lentes do projetorFigura 5


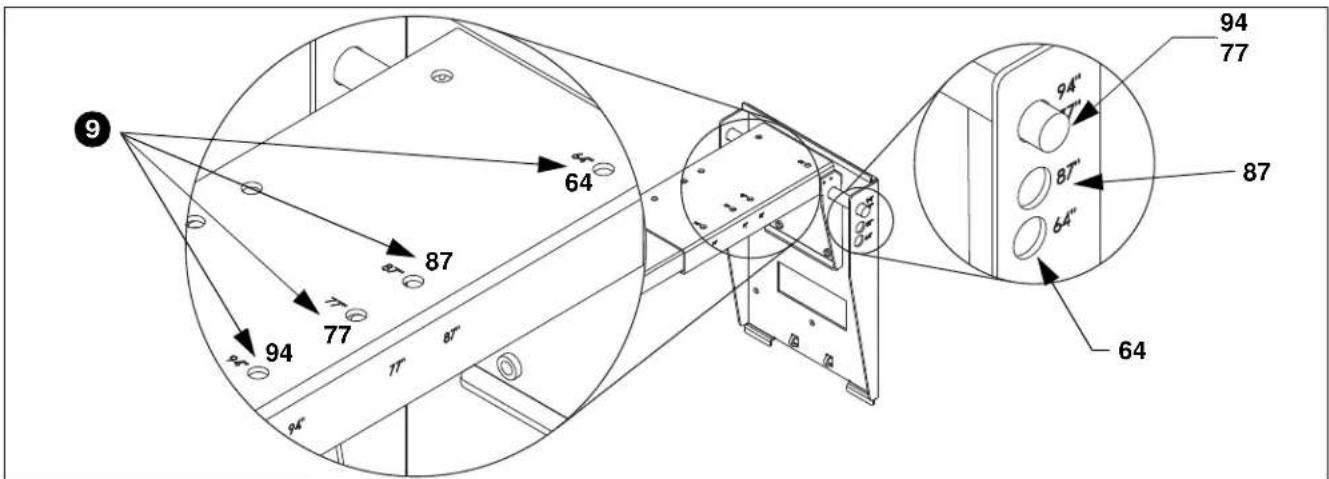

9 64 87 77 94 94" 87" 64" 94 77 87 64Figura 7
Substituição dos Sistemas i5 SMART (Projetores UF70/UF70W)
Tabela 3: Substituição dos Sistemas i5 SMART (Projetores UF70/UF70W)
| Modelos das Placas SMART(Séries i6/UF70) | |||||||||
| Fabr | Modelo do Projetor | Resolução | Relação de Projeção | Relação de Aspecto | Projetor SMART Compatível | SB680 SB880 SBM680(4:3) | SB685 SB885i SBM685(16:10) | Tipo do Projetor | Tipo do Adaptador |
| Epson | PowerLite 570 XGA 3LCD | XGA | 0,31-0,42 | 4:3 | UF70/75 | (87", 87") | 1 | B | |
| Epson | PowerLite 580 XGA 3LCD | XGA | 0,31-0,42 | 4:3 | UF70/75 | (87", 87") | 1 | B | |
| Epson | PowerLite 585W WXGA 3LCD | WXGA | 0,27-0,37 | 16:10 | UF70W/75W | (87", 87") | 1 | B | |
Veja a Figura 11 para o posicionamento do braço articulado
Substituição dos Sistemas i5 SMART (Projetores UF70/UF70W)
- Remova a extremidade do braço articulado com chapa de fixação do projetor e guarde o equipamento. (Ver Figura 8)
- Em uma superfície plana, vire o projetor de cabeça para baixo.
- Coloque quatro espaçadores (BB) nos insertos rosqueados na parte inferior do projetor.
- Coloque o suporte de interface (E) (com as marcações "A" e "B" visíveis) na parte inferior do projetor, alinhando os orifícios de montagem (marcados como "1") no suporte com os espaçadores e os pinos na parte inferior do projetor, garantindo que o triângulo nos pontos do suporte fiquem voltados para a tela, e alinhe com o centro das lentes do projetor. (Ver Figura 9)
- Coloque quatro parafusos (AA) de cabeça chata M4 x 35 mm nos orifícios de montagem marcados como "1", através dos espaçadores (BB) e adentrando os pinos. (Ver Figura 9)
- Aperte todos os fixadores para prender o suporte no projetor.
- Utilizando quatro parafusos de cabeça abaulada (CC) e quatro arruelas M4 (DD), prenda o suporte de interface (E) com o projetor fixado à extremidade do Braço articulado da placa SMART através dos orifícios de montagem marcados como "B". (Ver Figura 10)
- Seguindo as informações na Tabela 2, deslize o braço articulado da placa SMART no suporte da placa SMART no local correto para a extensão e altura do braço, de acordo com o modelo do projetor e da placa SMART. (Ver Figura 10)
- Utilize o equipamento (guardado no Passo 1) para conectar o braço articulado ao suporte da placa SMART. (Ver Figura 11)


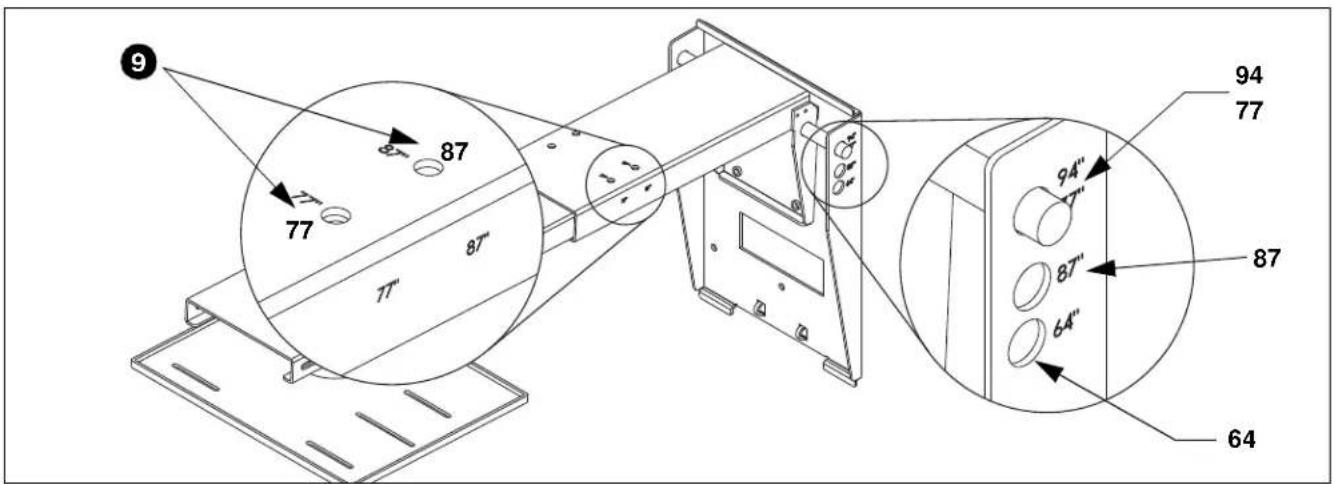

9 77 87 77 87" 17" 17" 87" 94 77 87" 64" 94" 77" 87" 64"Figura 11
Distribuído por:
Epson America, Inc.
3840 Kilroy Airport Way
Long Beach, CA 90806
Fabricado por:
Milestone AV Technologies
E info@milestone.com (Suporte técnico 7:00am - 7:00pm CST)
www.milestone.com
8800-002858 Rev01
12/16
