Type de produit	Adaptateur de montage pour vidéoprojecteur
Marque	Epson
Modèle	75V12H870001
Compatibilité projecteurs	Epson PowerLite 420/430/520/530/425W/435W/525W/535W/570/580/585W
Compatibilité tableaux SMART	SMART Board série i3, i4, i5 (modèles UF55/55W/65/65W/70/70W/75/75W)
Dimensions de la plaque	8,83 x 11,53 pouces (224 x 293 mm)
Poids maximal supporté	5,9 kg (13 lb)
Matériel fourni	Vis M4 x 16 mm (x4), vis 1/4-20 x 1/2 po (x1), rondelles (x4), clé de sécurité 5/32 po, support d'interface (J)
Utilisation prévue	Remplacement de supports SMART existants pour montage de projecteur Epson sur bras élévateur
Installation	Nécessite des outils de base (tournevis, clé) - suivre les instructions étape par étape
Consignes de sécurité	Ne pas dépasser le poids max, ne pas utiliser à l'extérieur, ne pas utiliser si endommagé, s'assurer de la solidité de la structure
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Pièces détachées	Contacter le fabricant (Milestone AV Technologies) pour les pièces de rechange
Réparabilité	Ne pas tenter de réparer soi-même. Retourner au centre de service agréé.
Fabricant	Milestone AV Technologies
Distributeur	Epson America, Inc.
Numéro de pièce	V12H870001
Garantie	Voir les conditions de garantie Epson
Pays d'origine	Non spécifié (probablement Chine)
Normes	Conforme aux directives de sécurité MILESTONE

FOIRE AUX QUESTIONS - 75V12H870001 EPSON

Quels projecteurs Epson sont compatibles avec cet adaptateur ?

Cet adaptateur est compatible avec les projecteurs Epson PowerLite suivants : 420, 430, 520, 530, 425W, 435W, 525W, 535W, 570, 580 et 585W. Consultez les tableaux de la notice pour la compatibilité détaillée avec les modèles SMART Board.

Puis-je utiliser cet adaptateur avec un tableau SMART Board autre que ceux listés ?

Non, cet adaptateur est conçu spécifiquement pour les tableaux SMART Board des séries i3, i4 et i5 (modèles UF55/55W/65/65W/70/70W/75/75W). L'utilisation avec d'autres modèles pourrait compromettre la sécurité.

Quel est le poids maximal supporté par cet adaptateur ?

Le poids maximal du projecteur ne doit pas dépasser 5,9 kg (13 lb). Dépasser cette limite peut entraîner des blessures graves ou des dommages matériels.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé de sécurité 5/32 po (fournie) et éventuellement d'une clé à molette. Assurez-vous d'avoir un espace de travail propre et stable.

Comment aligner correctement le support d'interface avec la lentille du projecteur ?

Le triangle sur le support d'interface (J) doit pointer vers l'écran et être aligné avec le centre de la lentille du projecteur. Suivez les schémas de la notice pour positionner correctement les trous de montage.

Puis-je installer cet adaptateur seul ou faut-il être deux ?

Il est recommandé d'être deux personnes pour installer l'adaptateur, surtout lors de la fixation du projecteur sur le bras élévateur. Cela permet de manipuler le projecteur en toute sécurité et d'éviter les chutes.

Que faire si l'adaptateur ne correspond pas aux trous de montage de mon projecteur ?

Vérifiez que votre projecteur figure dans la liste de compatibilité. Si c'est le cas, assurez-vous d'utiliser les bons trous marqués sur le support d'interface (par exemple '1', '2', '4', '5'). Le support peut être retourné pour s'adapter à différents modèles.

L'adaptateur peut-il être utilisé à l'extérieur ?

Non, cet adaptateur est conçu uniquement pour une utilisation en intérieur. L'exposition aux intempéries pourrait endommager le matériel et présenter un risque de sécurité.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de solvants, d'abrasifs ou de produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange ?

Contactez le fabricant Milestone AV Technologies ou votre revendeur agréé Epson. Les vis et rondelles sont standard, mais le support d'interface est spécifique à ce modèle.

MODE D'EMPLOI 75V12H870001 EPSON

Adaptateur pour supports de séries UF55/65/70/75

Milestone AV Technologies ainsi que ses sociétés et ses filiales associées (collectivement, « Milestone »), prétend fournir un manuel précis et complet. Cependant, Milestone ne garantit aucunement que les informations contenues ci-dessous couvrent tous les détails, les conditions ou les variations; elle n'assure pas non plus les imprévus causés par l'installation ou l'utilisation de ce produit. Les informations contenues dans ce document peuvent être changées sans préavis ou obligation d'aucune sorte. Milestone ne présente aucune garantie, explicite ou implicite, quant aux informations fournies. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

SMART Board® est une marque déposée de SMART Technologies.

Epson® est une marque déposée de Seiko Epson Corporation.

PowerLite® est une marque déposée de Seiko Epson Corporation.

IMPORTANTES DIRECTIVES DE SÉCURITÉ

AVERTISSEMENT : Un AVERTISSEMENT vous met en garde contre les possibilités de blessures graves ou de danger de mort si vous ne suivez pas les directives.

ATTENTION : Une MISE EN GARDE vous met en garde contre les possibilités d'endommagement ou de destruction de l'équipement si vous ne suivez pas les directives correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre ou de ne pas suivre toutes ces directives peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que toutes les composantes sont correctement assemblées et installées à l'aide des directives fournies.

AVERTISSEMENT : Ne pas fournir une résistance structurelle appropriée pour cette composante peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que la structure à laquelle ce système de montage est fixé peut soutenir cinq fois le poids combiné de tout l'équipement. De plus, l'installateur doit vérifier que le support de projecteur SMART existant a été installé conformément aux exigences du fabricant et qu'il n'est pas endommagé.

AVERTISSEMENT : Dépasser la capacité de poids peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que le poids du projecteur fixé au système V12H870001 de montage n'excède pas 5,9 kg (13 lb).

AVERTISSEMENT : N'utilisez pas ce dispositif de montage à d'autres fins que celles décrites dans ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : N'utilisez jamais ce dispositif de montage s'il est endommagé. Renvoyez le dispositif de montage à un centre d'entretien, pour examen et réparation.

AVERTISSEMENT : N'utilisez pas ce produit à l'extérieur.

IMPORTANT ! Les supports V12H870001 sont conçus pour être attachés UNIQUEMENT aux projecteurs Epson® dont la liste figure en Tableau 1, Tableau 2, et Tableau 3) qui remplacent les systèmes SMART UF55, UF55W, UF65, UF65W, UF70, UF70W, UF75, et UF75W existants pour projecteurs UNIQUEMENT utilisés avec les modèles SMART Board® dont la liste se trouve en Tableau 1, Tableau 2, et Tableau 3.

--VEUILLEZ CONSERVER CES DIRECTIVES--

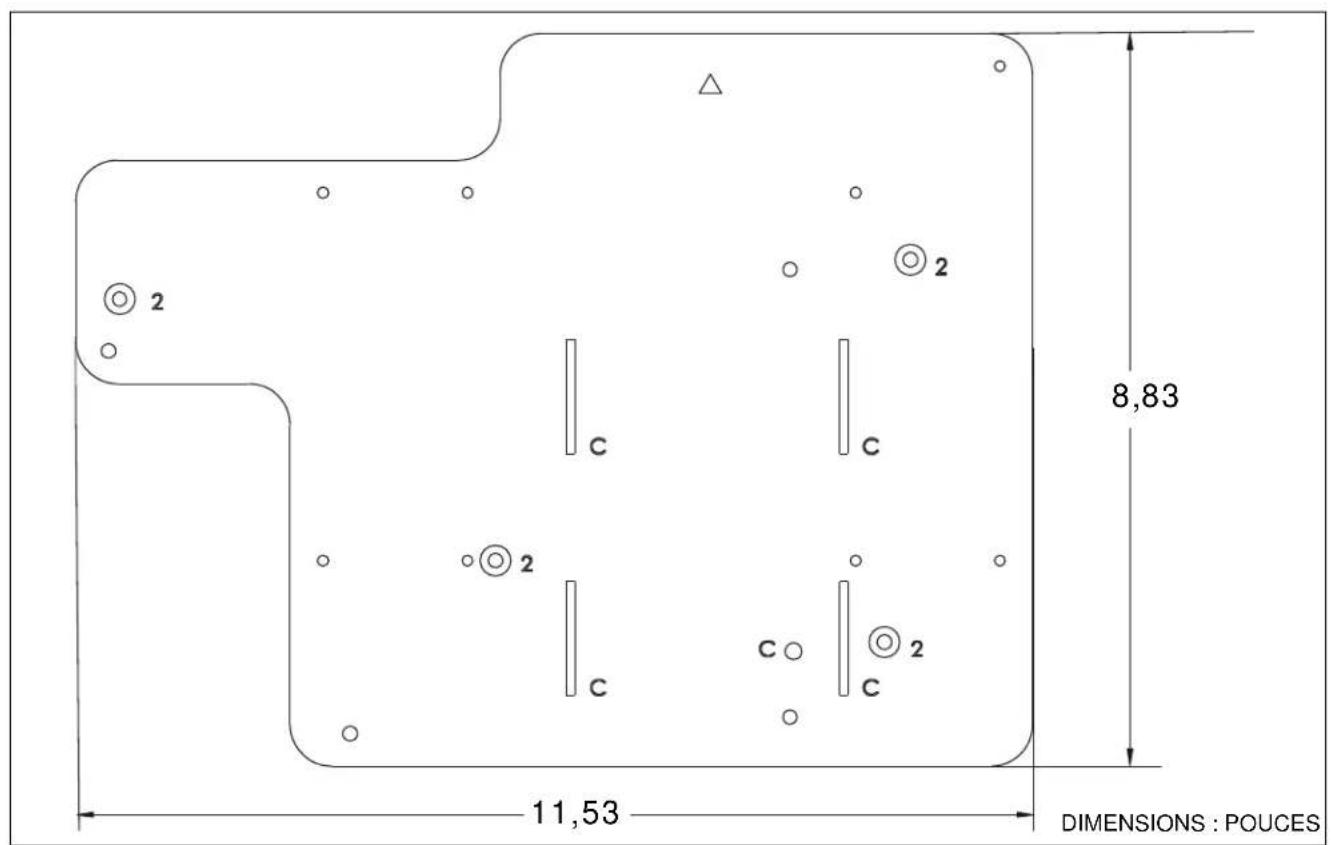

DIMENSIONS

DIMENSIONS : POUCES 8,83 8709-000001 PRODUCT LABEL B A B A A 1 1 11,53

11,53 DIMENSIONS : POUCES 8,83

OUTILS D'INSTALLATION REQUIS

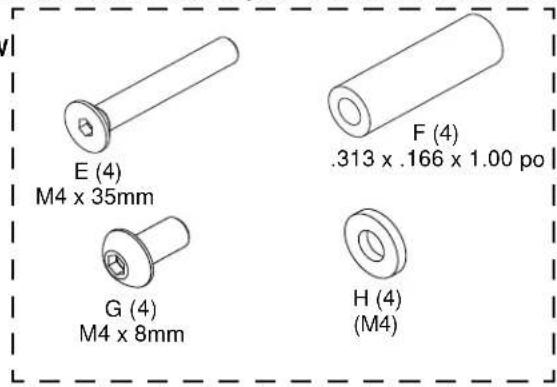

PIÈCES

Ensemble de matériel pour UF55/UF55W/UF65/UF65W

A (1) 1/4-20 x 1/2 po B (1) 5/32 po (Clé de sécurité) D (4) .500 x .194 x .375 po C (4) M4 x 16mm

Ensemble de matériel pour UF70/UF70W/UF75/UF75W

IMPORTANT ! Alignez le triangle sur le support d'interface (J) avec le centre de la lentille du projecteur pour l'adapter au bon trou de montage correct. Le support d'interface (J) peut être retourné pour s'adapter à tous les trous de montage requis.

IMPORTANT ! Passez à la section Remplacer les systèmes SMART i3 et i4, Remplacer les systèmes SMART i5 (UF75/UF75W) ou Remplacer les systèmes SMART i5 (UF70/UF70W) pour terminer l'installation du V12H870001.

Remplacement des systèmes SMART i3 et i4 (Projecteurs UF55/UF55W/UF65/UF65W)

Tableau 1 : Remplacement des systèmes SMART i3 et i4 (Projecteurs UF55/UF55W/UF65/UF65W)

Modèles de tableaux SMART(Série i3 et i4)
Mfr	Modèle projecteur	Résolution	Rapport de projection	Rapport d'aspect	Projecteur SMART compatible	SB660(4:3)	SB680SB880(4:3)	SB685SB885(16:10)	Schéma du projecteur	Schéma de l'adaptateur
Epson	PowerLite® 420 XGA 3LCD	XGA	0,54-0,74	4:3	UF55/65		Trous 4 & 5		2	C
Epson	PowerLite 430 XGA 3LCD	XGA	0,54-0,74	4:3	UF55/65		Trous 4 & 5		2	C
Epson	PowerLite 520 XGA 3LCD	XGA	0,54-0,74	4:3	UF55/65		Trous 4 & 5		2	C
Epson	PowerLite 530 XGA 3LCD	XGA	0,54-0,74	4:3	UF55/65		Trous 4 & 5		2	C
Epson	PowerLite 425W WXGA 3LCD	WXGA	0,48-0,65	16:10	UF55/55W/65/65W	Trous 1 & 2		Trous 4 & 5	2	C
Epson	PowerLite 435W WXGA 3LCD	WXGA	0,48-0,65	16:10	UF55/55W/65/65W	Trous 1 & 2		Trous 4 & 5	2	C
Epson	PowerLite 525W WXGA 3LCD	WXGA	0,48-0,65	16:10	UF55/55W/65/65W	Trous 1 & 2		Trous 4 & 5	2	C
Epson	PowerLite 535W WXGA 3LCD	WXGA	0,48-0,65	16:10	UF55/55W/65/65W	Trous 1 & 2		Trous 4 & 5	2	C
						Voir figure 3 pour le positionnement du bras élévateur

Remplacer les systèmes SMART i3 et i4

1. Retournez le projecteur sur une surface plane.

2. Placez quatre rondelles (D) sur les insertions filetées au bas du projecteur.

3. Placez le support d'interface (J) [avec le marquage « C » visible] au bas du projecteur, en alignant les trous de montage dans le support avec les rondelles et les insertions filetées dans le bas du projecteur, en vous assurant que le triangle du support pointe vers l'écran, et s'aligne avec le centre de la lentille du projecteur. (Voir Figure 1)

4. Placez quatre vis à tête plate M4 x 16 mm (C) dans les trous de montage marqués en « 2 » au travers des rondelles (D) et dans les insertions filetées.

5. Serrez toutes les fixations, en fixant le support au projecteur.

(Projecteur non montré) (C) x 4 (J) (D) (Example uniquement - les trous variant selon les projecteurs) Triangle vers l'écran et aligné avec le centre de la lentille du projecteur

Figure 1

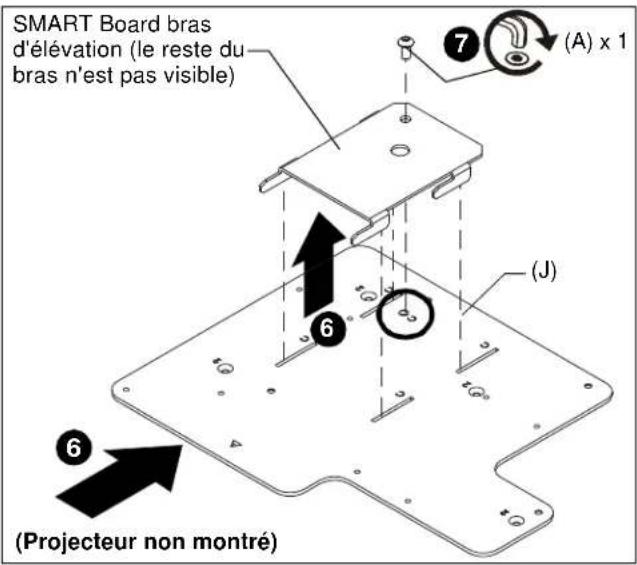

1. Montez le support d'interface (J) avec le projecteur Epson jusqu'à la fin du bras d'élévation du SMART Board, et glissez les encoches du support d'interface (marquées en « C ») dans les crochets. (Voir Figure 2)

SMART Board bras d'élévation (le reste du bras n'est pas visible) (A) x 1 (J) (Projecteur non montré)

Figure 2

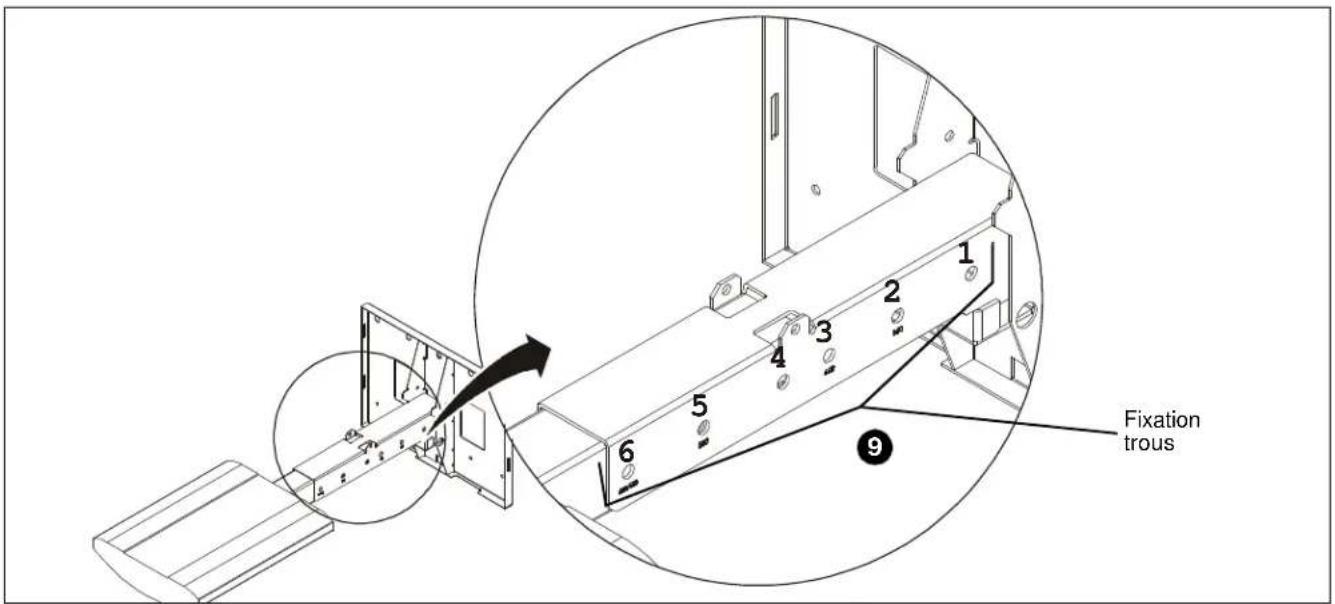

1. Fixez le support d'interface (J) à l'extrémité du bras d'élévation du SMART Board au travers du trou marqué en « C » à l'aide d'une vis bouton à tête plate 1/4-20 x 127 mm (A) (Voir Figure 2)
2. Ajustez le bras d'élévation du SMART Board pour corriger l'emplacement en fonction du modèle de projecteur et du modèle de SMART Board, en suivant les renseignements au Tableai1.
3. Fixez le bras d'élévation SMART Board en place à l'aide du matériel fourni avec le système de bras de projecteur SMART Board. (Voir Figure 3)

Fixation trous

Figure 3

Remplacement des systèmes SMART i5 (Projecteurs UF75/UF75W)

Tableau 2 : Remplacement des systèmes SMART i5 (Projecteurs UF75/UF75W)

Modèles de tableaux SMART(Série i5 UF75)
Mfr	Modèle projecteur	Résolution	Rapport de projection	Rapport d'aspect	Projecteur SMART compatible	SB660(4:3)	SB680SB880(4:3)	SB685SB885(16:10)	SB690(16:9)	Schéma du projecteur	Schéma de l'adaptateur
Epson	PowerLite 570 XGA 3LCD	XGA	0,31-0,42	4:3	UF75	(64 po, 64 po)	(77 po, 77 po)			1	A
Epson	PowerLite 580 XGA 3LCD	XGA	0,31-0,42	4:3	UF75	(64 po, 64 po)	(77 po, 77 po)			1	A
Epson	PowerLite 585W WXGA 3LCD	WXGA	0,27-0,37	16:10	UF75W			(87 po, 87 po)	(94 po, 94 po)	1	A

Voir figure 7 pour le positionnement
du bras élévateur

Remplacement des systèmes SMART i5 (Projecteurs UF75/UF75W)

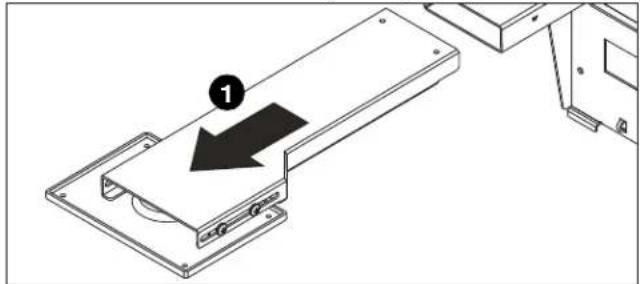

1. Retirez l'extrémité du bras élévateur et la base de fixation et mettez le matériel de côté. (Voir Figure 4)

1. Retournez le projecteur sur une surface plane.
2. Placez quatre rondelles (F) sur les insertions filetées au bas du projecteur.
3. Placez le support d'interface (J) [avec le marquage « A » et « B » visible] au bas du projecteur, en alignant les trous de montage (marqués en « 1 ») dans le support avec les rondelles et les insertions filetées dans le bas du projecteur, en vous assurant que le triangle du support pointe vers l'écran, et s'aligne avec le centre de la lentille du projecteur. (Voir Figure 5)
4. Placez quatre vis à tête plate M4 x 16 mm (E) dans les trous de montage marqués en « 1 » au travers des rondelles (F) et dans les insertions filetées.
5. Serrez toutes les fixations, en fixant le support au projecteur.
6. Attachez le support d'interface (J) avec le projecteur attaché à l'extrémité du bras élévateur SMART Board existant au travers des trous de montage marqués en « A » à l'aide de quatre vis à tête plate de M4 x 8mm (G) et quatre rondelles M4 (H). (Voir Figure 6)
7. Glissez le bras élévateur SMART Board dans le support SMART board pour corriger l'emplacement de l'extension du bras et de la hauteur en fonction du modèle de projecteur et du modèle de SMART Board, en suivant les renseignements au Tableau 2. (Voir Figure 6)
8. Utilisez le matériel (mis de côté à l'étape 1) pour connecter le bras d'élévation au support SMART Board. (Voir Figure 7)

(Projecteur non montré) (E) x 4 (J) (F) (Exemple uniquement - les trous variant selon les projecteurs) Triangle vers l'écran et aligné avec le centre de la lentille du projecteur

Figure 5

(G) x 4 7 8 SMART Board bras élévateur (H) x 4 Triangle vers l'écran (J) [Attaché au travers des trous marqués en « A »] (Projecteur non montré)

Figure 6

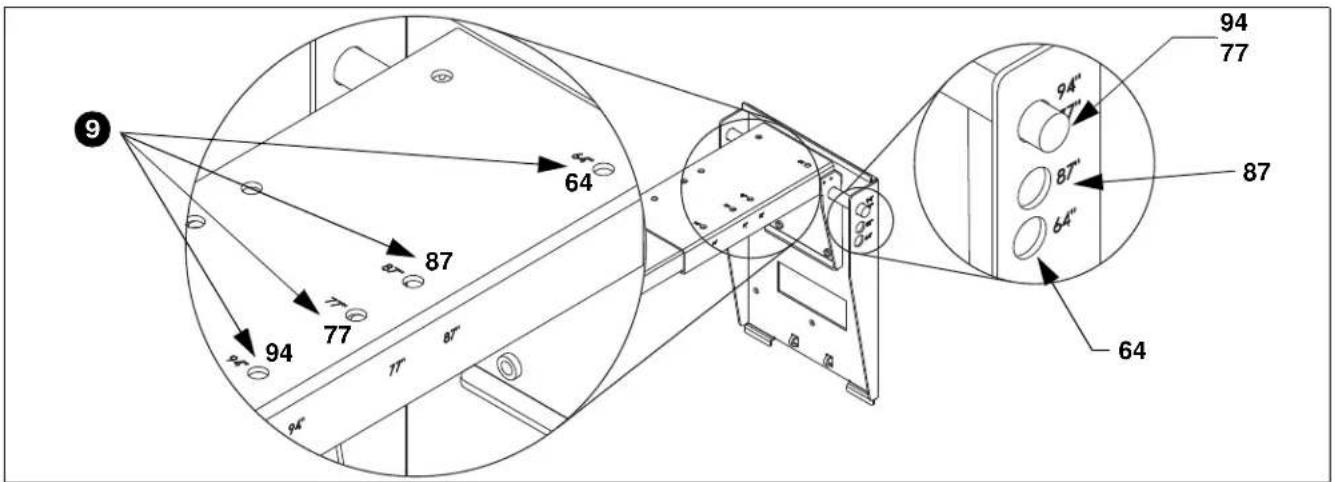

9 64 87 77 94 77 87 64" 94" 77 87 64" 94

Figure 7

Remplacement des systèmes SMART i5 (Projecteurs UF70/UF70W)

Tableau 3 : Remplacement des systèmes SMART i5 (Projecteurs UF70/UF70W)

Modèles de tableaux SMART(Série i6/UF70)
Mfr	Modèle projecteur	Résolution	Rapport de projection	Rapport d'aspect	Projecteur SMART compatible	SB680 SB880 SBM680(4:3)	SB685 SB885i SBM685(16:10)	Schéma du projecteur	Schéma de l'adaptateur
Epson	PowerLite 570 XGA 3LCD	XGA	0,31-0,42	4:3	UF70/75	(87 po, 87 po)		1	B
Epson	PowerLite 580 XGA 3LCD	XGA	0,31-0,42	4:3	UF70/75	(87 po, 87 po)		1	B
Epson	PowerLite 585W WXGA 3LCD	WXGA	0,27-0,37	16:10	UF70W/75W		(87 po, 87 po)	1	B

Voir figure 11 pour le positionnement du bras élévateur

Remplacement des systèmes SMART i5 (Projecteurs UF70/UF70W)

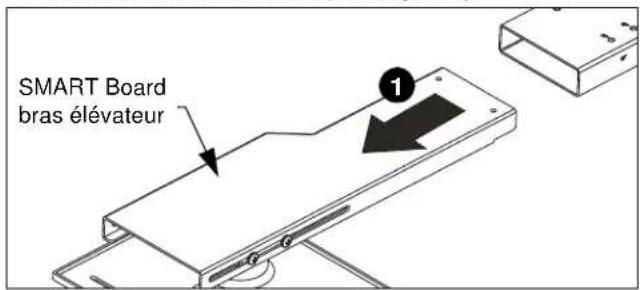

1. Retirez l'extrémité du bras élévateur et la base de fixation et mettez le matériel de côté. (Voir Figure 8)

SMART Board bras élévateur

Figure 8

1. Retournez le projecteur sur une surface plane.
2. Placez quatre rondelles (F) sur les inserts filetés au bas du projecteur.
3. Placez le support d'interface (J) [avec le marquage « A » et « B » visible] au bas du projecteur, en alignant les trous de montage (marqués en « 1 ») dans le support avec les rondelles et les insertions filetées dans le bas du projecteur, en vous assurant que le triangle du support pointe en direction de l'écran, et s'aligne avec le centre de la lentille du projecteur. (Voir Figure 9)
4. Placez quatre vis à tête plate M4 x 16 mm (E) dans les trous de montage marqués en « 1 » au travers des rondelles (F) et dans les insertions filetées. (Voir Figure 9)
5. Serrez toutes les fixations, en fixant le support au projecteur.
6. Attachez le support d'interface (J) avec le projecteur attaché à l'extrémité du bras élévateur SMART Board existant au travers des trous de montage marqués en « B » à l'aide de quatre vis à tête plate de M4 x 8mm (G) et quatre rondelles M4 (H). (Voir Figure 10)
7. Glissez le bras élévateur SMART Board dans le support SMART board pour corriger l'emplacement de l'extension du bras et de la hauteur en fonction du modèle de projecteur et du modèle de SMART Board, en suivant les informations en Tableau 2. (Voir Figure 10)
8. Utilisez le matériel (mis de côté à l'étape 1) pour connecter le bras d'élévation au support SMART Board. (Voir Figure 11)

(Projecteur non montré) (J) (E) x 4 (F) (Exemple uniquement - les trous variant selon les projecteurs) Triangle vers l'écran et aligné avec le centre de la lentille du projecteur

Figure 9

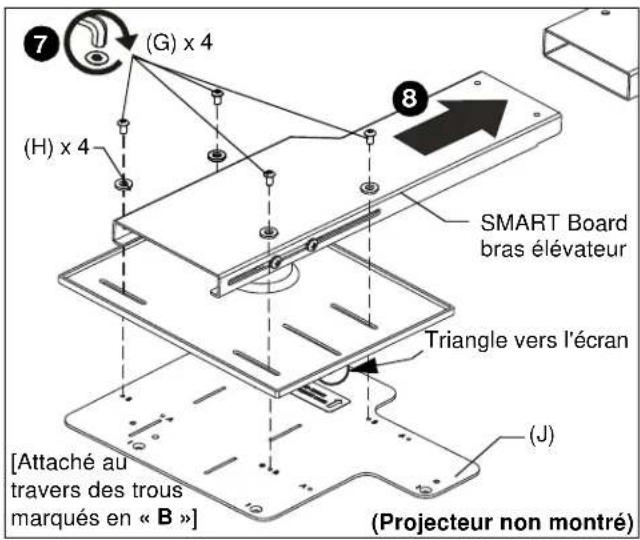

(G) x 4 (H) x 4 SMART Board bras élévateur Triangle vers l'écran (J) [Attaché au travers des trous marqués en « B »] (Projecteur non montré)

Figure 10

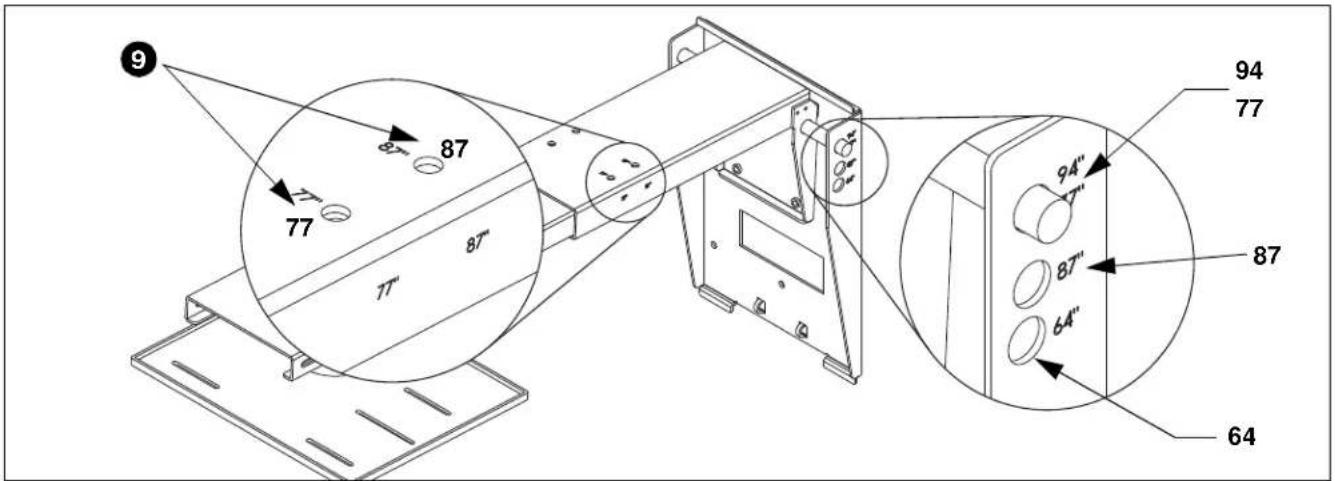

9 77 87 87" 11" 11" 87" 64" 94 77 87" 64"

Figure 11

Distribué par :

Epson America, Inc.

3840 Kilroy Airport Way

Long Beach, CA 90806

Fabriqué par :

Milestone AV Technologies
