MANUAL DE USUARIO DPEIW 4533 Deltafox

Destornillador de percusión eléctrico ES

Traducción del manual de instrucciones original

5) ASSISTENZA TECNIA

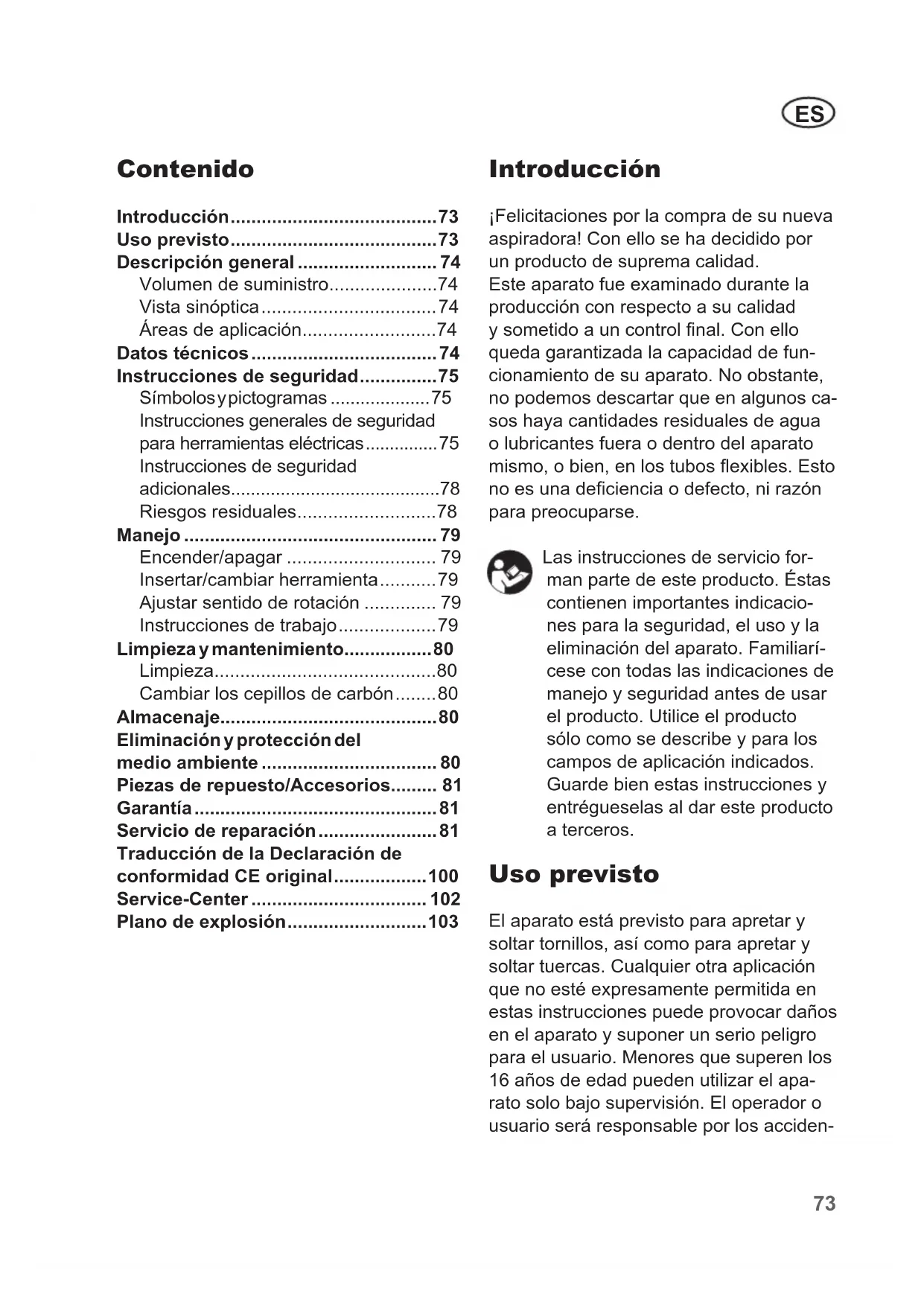

Descripción general 74

Volumen de suministro....74

Vista sinóptica....74

Áreas de aplicación....74

Datos técnicos....74

Instrucciones de seguridad......75

Símbolosypictogramas ....75

Instrucciones generales de seguridad para herramientas eléctricas....75

Instrucciones de seguridad adicionales....78

Riesgos residuales....78

Manejo 79

Encender/apagar 79

Insertar/cambiar herramienta....79

Ajustar sentido de rotación ..... 79

Instrucciones de trabajo....79

Limpieza y mantenimiento....80

Limpieza....80

Cambiar los cepillos de carbón.....80

Almacenaje....80

Eliminación y protección del medio ambiente 80

Piezas de repuesto/Accesorios...... 81

Garantía....81

Servicio de reparación....81

Traducción de la Declaración de conformidad CE original....100

Service-Center 102

Plano de explosión......103

Introducción

¡Felicitaciones por la compra de su nueva aspiradora! Con ello se ha decidido por un producto de suprema calidad.

Este aparato fue examinado durante la producción con respecto a su calidad y sometido a un control final. Con ello queda garantizada la capacidad de funcionamiento de su aparato. No obstante, no podemos descartar que en algunos casos haya cantidades residuales de agua o lubricantes fuera o dentro del aparato mismo, o bien, en los tubos flexibles. Esto no es una deficiencia o defecto, ni razón para preocuparse.

Las instrucciones de servicio for- man parte de este producto. Éstas contienen importantes indicacio- nes para la seguridad, el uso y la eliminación del aparato. Familiarí- cese con todas las indicaciones de manejo y seguridad antes de usar el producto. Utilice el producto sólo como se describe y para los campos de aplicación indicados. Guarde bien estas instrucciones y entregueselas al dar este producto a terceros.

Uso previsto

El aparato está previsto para apretar y soltar tornillos, así como para apretar y soltar tuercas. Cualquier otra aplicación que no esté expresamente permitida en estas instrucciones puede provocar daños en el aparato y suponer un serio peligro para el usuario. Menores que superen los 16 años de edad pueden utilizar el aparato solo bajo supervisión. El operador o usuario será responsable por los acciden-

ES

tes o daños que puedan perjudicar a otras personas o su propiedad.

El fabricante no asume la responsabilidad por daños derivados de una utilización fuera del uso previsto o en caso de un uso equivocado.

Descripción general

En la página 2 encontrará ilustraciones sobre el uso del aparato.

Volumen de suministro

Desembale el aparato y compruebe que esté completo:

• Destornillador de percusión eléctrico
• 4 Casquillos para tuerca
  (17 mm, 19 mm, 21 mm, 22 mm)
• 2 Cepillos de carbón de repuesto
• Maletín
• Instrucciones de uso

Vista sinóptica

1 Asiento de la herramienta

2 Carcasa de metal

3 Interruptor

4 Vent

5 Selector del sentido de rotación

6 Cubierta de mantenimiento

7 Manejar

8 Cable de alimentación

9 Maletín

10 Cepillos de carbón de repuesto
11 Casquillo para tuerca, 22 mm
12 Casquillo para tuerca, 21 mm
13 Casquillo para tuerca, 19 mm
14 Casquillo para tuerca, 17 mm

Áreas de aplicación

La atornilladora eléctrica de percusión rota a la derecha y a la izquierda y tiene un asiento cuadrado de 1/2". Con la función de percusión del aparato, la fuerza del motor se traduce en rotaciones de percusión constantes. El mecanismo de percusión se asienta al apretar y al soltar.

Datos técnicos

Destornillador de percusión eléctrico...... DP-EIW-4533

Tensión de entrada U .....230 V\~, 50 Hz

Consumo de potencia P 450 W

Revoluciones en vacío n _0 ...... 3000 min ^-1

Par de giro máx. 330 Nm

Asiento de la herramienta....1/2"

Peso (sin accesorios)....2,2 kg

Clase de protección....□ II

Tipo de protección IPX0

Nivel de presión acústica

(L_pA) .....101,6 dB (A), K_pA = 3 dB Nivel de potencia acústica

(L_WA) ...... 112,6 dB (A); K_WA = 3 dB Vibración ( a_h ).... 19,433 m/s ^2 ; K = 1,5 m/s ^2

El índice de emisión de vibraciones indicado ha sido medido según un procedimiento de ensayo normalizado, y puede ser usado para comparar herramientas eléctricas entre sí.

El índice de emisión de vibraciones indicado también puede ser usado para estimar por anticipado la exposición.

Aviso: El índice de emisión de vibraciones indicado puede diferir del valor reseñado cuando se usa efectivamente esa herramienta eléctrica y según cómo se utilice, sobre todo según el tipo de pieza que se trabaje.

Es necesario determinar medidas de seguridad para proteger a los usuarios, basándose en la estimación de la exposición durante las condiciones de uso reales. Para ello deben tenerse en cuenta todas las fases del ciclo operativo, como el tiempo que esté desconectada la herramienta eléctrica, y el tiempo que esté conectada, pero que marche en vacío.

Instrucciones de seguridad

Esta sección trata de las normas de seguridad básicas cuando se trabaja con este aparato.

Símbolos y pictogramas

Símbolos en las instrucciones:

Señales indicadoras de peligro con información para la prevención de daños a las personas y a las cosas.

Señales de obligación (en lugar de la señal de atención, se explica la obligación) con información para la prevención de daños.

Señales de indicación con informaciones para un mejor manejo del aparato.

Conecte al aparato a la red eléctrica.

Apague el aparato y desenchúfelo de la corriente eléctrica.

Símbolos en el aparato

ADVERTENCIA – Para reducir el riesgo de lesiones, lea las instrucciones de uso.

Lea atentamente las instrucciones de uso antes de utilizar el aparato.

Póngase protección en los oídos.

Precaución: Superficies calientes. Existe peligro de que-maduras.

Clase de protección II

Máquinas no deben ir a la basura doméstica.

Instrucciones generales de seguridad para herramientas eléctricas

ADVERTENCIA: Lea todas las instrucciones de seguridad y de procedimiento. Si se incumplen las instrucciones de seguridad o de procedimiento, puede sufrirse una descarga eléctrica, un incendio o graves lesiones.

Guarde todas las instrucciones de seguridad y de procedimiento, para poderlas consultar en un momento dado. El concepto de “herramienta eléctrica”, usado en las instrucciones de seguridad, se refiere a las que funcionan enchufadas a la corriente (con cable de alimentación) y también a las que funcionan con baterías recargables (sin cable de alimentación).

ES

1) SEGURIDAD EN EL PUESTO DE TRABAJO:

a) Mantener el puesto de trabajo limpio y bien iluminado. El desorden y las zonas de trabajo no iluminadas pueden producir accidentes.
b) No trabajar con la herramienta eléctrica en zonas bajo peligro de explosión, donde se encuentren líquidos, gases o polvos inflamables. Los aparatos eléctricos generan chispas que podrían encender el polvo o los vapores.
c) Mantener alejados de la herramienta eléctrica a los niños y otras personas mientras la use. Si se despistase podría perder el control de la herramienta.

2) SEGURIDAD ELÉCTRICA:

a) El enchufe conector de la herramienta eléctrica debe caber en la caja de empalme. No debe modificarse el enchufe de ninguna manera. No utilizar adaptadores junto a aparatos eléctricos con toma de tierra. Los enchufes genuinos y las cajas de empalme adecuadas disminuyen el riesgo de descarga eléctrica.
b) Evite el contacto físico con superficies puestas a tierra como tuberías, calefacciones, hornos y neveras. Existe un mayor riesgo de descarga eléctrica cuando el cuerpo está puesto a tierra.
c) Mantener la herramienta eléctrica alejada de la lluvia y la humedad. Si penetra agua en el aparato eléctrico, aumenta el riesgo de descarga eléctrica.
d) No utilizar el cable para llevar o colgar la herramienta eléctrica, ni

para sacar el enchufe de la caja de empalme. Mantener el cable alejado del calor, aceite, bordes afilados o piezas de aparatos en movimiento. Los cables deteriorados o bobinados aumentan el riesgo de descarga eléctrica.

e) Si trabaja con la herramienta eléctrica en el exterior, utilice solamente cables de alargo que estén autorizados para exterior. El uso de cables de alargo adecuados para exterior disminuye el riesgo de descarga eléctrica.
f) Si no se puede evitar usar la herramienta eléctrica en un ambiente húmedo, utilice un interruptor protector contra corriente de falla. El uso del interruptor protector contra corriente de falla disminuye el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS:

a) Esté atento, observe lo que hace y utilice la herramienta eléctrica con esmero. No utilice la herramienta eléctrica cuando esté cansado o se encuentra bajo los efectos de drogas, alcohol o medicamentos. Un momento de distracción al utilizar la herramienta eléctrica puede producir graves accidentes.
b) Lleve un equipo protector personal y siempre unas gafas protectoras. Al llevar un equipo protector personal, como zapatos de seguridad antideslizantes, casco protector o protección contra el ruido disminuye el riesgo de sufrir daños.
c) Evite la puesta en marcha inadvertida. Asegúrese de que la herramienta eléctrica esté desconectada antes de conectarla a la corriente,

recogerla o llevarla a cuestas. Si al llevar a cuestas la herramienta eléctrica mantiene el dedo en el interruptor o conecta el aparato accionado a la corriente, pueden producirse accidentes.

d) Extraiga todas las herramientas de ajuste y llaves inglesas antes de trabajar con la herramienta eléctrica. Las herramientas y llaves que se encuentran en piezas giratorias del aparato, pueden producir accidentes.
e) Evite adoptar una posición del cuerpo anómala. Procure estar firmemente erguido y mantenga en todo momento el equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en situaciones inesperadas.
f) Lleve ropa adecuada. No llevar ropa amplia ni joyería. Mantener el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo podrían ser atrapados por las piezas móviles.
g) Cuando se monten dispositivos para aspirar polvo o colectores asegúrese que están acoplados y se utilizan correctamente. Si se utiliza la aspiración de polvo, se pueden reducir los peligros provocados por el polvo.
h) No se deje llevar por una falsa sensación de seguridad y no ignore las reglas de seguridad para herramientas eléctricas, aun estando familiarizado con la herramienta después de usarla con frecuencia. Un uso negligente puede provocar lesiones graves en una fracción de segundo.

4) USO Y MANIPULACIÓN DE LA HERRAMIENTA ELÉCTRICA

a) No sobrecargue la herramienta eléctrica. Utilice para trabajar la herramienta eléctrica adecuada en cada caso. Con las herramientas eléctricas trabajará mejor y de forma más segura dentro de la gama de potencias indicada.
b) No utilice herramientas eléctricas que tengan el interruptor defectuoso. Las herramientas eléctricas que ya no se pueden conectar o desconectar son peligrosas y deben ser reparadas.
c) Extraer el enchufe de la caja de empalme antes de ajustar el aparato, cambiar piezas de repuesto o depositar el aparato. Esta medida de precaución evitará que la herramienta eléctrica se ponga en marcha de forma inadvertida.
d) Guardar la herramienta eléctrica fuera del alcance de los niños cuando no la utilice. No permita que utilicen el aparato personas que no estén familiarizadas con él o que no hayan leído estas instrucciones. Las herramientas eléctricas son peligrosas cuando son utilizadas por personas sin experiencia.
e) Cuide la herramienta eléctrica con esmero. Compruebe que las piezas móviles funcionen perfectamente y no estén atascadas, que no haya piezas rotas o tan dañadas que se inhiba la funcionalidad de la herramienta eléctrica. Haga reparar las piezas dañadas antes de utilizar el aparato. Muchos accidentes tiene su origen en herramientas eléctricas mal mantenidas.

ES

f) Mantener las herramientas cortantes afiladas y limpias. Las herramientas cortantes bien cuidadas con un borde afilado se atascan menos y son más fáciles de dirigir.
g) Utilizar la herramienta eléctrica, los accesorios, las herramientas correspondientes, etc. según estas instrucciones. Tener en cuenta también las condiciones de trabajo y la actividad a realizar. El uso de la herramienta eléctrica para otros fines que los previstos puede producir situaciones peligrosas.
h) Mantenga las empuñaduras y las zonas de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y zonas de agarre resbaladizas impiden un manejo seguro y pueden hacer perder el control de la herramienta eléctrica en situaciones imprevistas.

5) ASISTENCIA:

Haga reparar la herramienta eléctrica solamente por personal técnico cualificado y sólo con piezas de recambio originales. De esta forma se asegura el mantenimiento de la seguridad de la herramienta eléctrica.

Instrucciones de seguridad adicionales

a) Sujete la herramienta eléctrica por las empuñaduras aisladas cuando realice trabajos en los que el tornillo pueda entrar en contacto con líneas de cableado o el propio cable de conexión. El contacto del tornillo con un conducto bajo tensión puede transmitir la tensión a las partes

metálicas del aparato y provocar una descarga eléctrica.

b) Mantenga las manos alejadas de las piezas en rotación. Espere hasta que la herramienta electrónica se pare antes de soltarla. ¡Peligro de lesiones!
c) Evite tocar la broca o la pieza de labor al momento de finalizar el trabajo. Las piezas pueden estar aún calientes y provocar una quemadura.
d) Desconecte inmediatamente la herramienta electrónica cuando la broca se bloquee por sobrecarga o inversión de la pieza de labor. La pérdida de control puede provocar lesiones.
e) Conectar el aparato sólo a cajas de empalme que tengan un sistema protector contra corrientes de falla (conmutador FI) con una intensidad de corriente evaluable no mayor de 30 mA).
f) Si se dañase la línea conectora de este aparato, deberá ser reemplazada por una línea conectora especial que puede adquirirse del fabricante o su servicio técnico.

Riesgos residuales

Aunque usted maneje esta herramienta eléctrica de acuerdo a las normas, siempre permanecen riesgos residuales. En relación con la forma constructiva y el acabado de esta herramienta eléctrica, pueden presentarse los siguientes riesgos:

a) Lesiones por piezas en movimiento o superficies calientes.
b) Daños auditivos, en caso de no llevar protección para los oídos
c) Daños para la salud, derivados de las vibraciones transmitidas al siste-

ma mano-brazo, en caso de que el aparato se utilice durante un tiempo prolongado, no se lleve de forma correcta o no esté en las condiciones de mantenimiento debidas.

Aviso: Esta herramienta eléctrica genera durante su uso un campo electromagnético. En determinadas circunstancias, este campo puede dañar implantes médicos activos o pasivos. Para reducir el riesgo de lesiones serias o mortales, recomendamos a las personas con implantes médicos que consulten a su médico o a su fabricante antes de utilizar la máquina.

Manejo

Encender/apagar

Observe que la tensión de la conexión a red se corresponda con la placa de especificación de datos del aparato.

Conecte al aparato a la red eléctrica.

1. Presione el interruptor de encendido/apagado (3). El aparato arranca con el máximo número de revoluciones.

2. Para apagarlo suelte el interruptor de encendido/apagado (1).

Insertar/cambiar herramienta

1. Coloque la llave de vaso deseada (11-14) en el alojamiento de la herramienta (1).

2. Para sacarla, retire la llave de vaso del alojamiento de la herramienta (1).

Ajustar sentido de rotación

Moviendo el selector del sentido de rotación (5) puede cambiar entre el giro a la izquierda y a la derecha.

Solo puede accionarse el selector del sentido de rotación si el aparato está apagado.

1. Rotación a la derecha: presione el selector del sentido de rotación (5) hacia la derecha hasta el tope.

2. Rotación a la izquierda: presione el selector del sentido de rotación (5) hacia la izquierda hasta el tope.

Instrucciones de trabajo

• El par de apriete depende de la duración de la percusión.
• Utilice la atornilladora eléctrica de percusión solo para apretar tornillos y tuercas durante el premontaje. El par de giro que se desea obtener para el tornillo o la tuerca no deberá conseguirse con la atornilladora eléctrica de percusión, si no con una llave dinamométrica ajustada al par de ajuste previsto.
• El par de apriete real ha de verificarse con una llave dinamométrica.
• En caso de utilizar de forma muy prolongada el aparato, deje que funcione regularmente durante 10 segundos sin carga.

Respete siempre las indicaciones del fabricante para el apriete de tornillos o tuercas. Siga las indicaciones para verificar los tornillos o las tuercas, según el tiempo o la capacidad dependiendo del fabricante.

ES

Cuando haya cambiado la rueda verifique regularmente los tornillos y las tuercas de la rueda. Esta comprobación deberá realizarse con una llave dinamométrica recurridos de 50 a 100 km.

Limpieza y mantenimiento

Antes de cualquier ajuste, mantenimiento o corrección desconecte el aparato del enchufe.

Que los trabajos de arreglo y mantenimiento que no están descritos en estas instrucciones se realicen por nuestro servicio técnico. Utilice exclusivamente piezas originales.

Realice regularmente los siguientes trabajos de limpieza y mantenimiento. Así se garantiza que podrá hacer un uso duradero y seguro.

Limpieza

No debe salpicarse el aparato con agua ni sumergirse en ella, pues existe peligro de recibir una descarga eléctrica.

- Mantenga limpios las rejillas de ventilación (4), carcasa del motor y los mangos (7) del aparato. Para ello utilice un trapo húmedo o un cepillo. No utilice detergentes o disolventes. Pueden causar daños irreparables al aparato.

Cambiar los cepillos de carbón

Apague el aparato y desenchúfelo de la corriente eléctrica.

Deje que el aparato se enfríe.

1. Suelte la cubierta de mantenimiento (6) con un destornillador.

2. Retire la cubierta de mantenimiento (6).

3. Saque el cepillo de carbón (10) de su guía.
4. Vuelva a introducir un cepillo de carbón (10) nuevo dentro de la guía.
5. Vuelva a colocar la cubierta de mantenimiento (6).
6. Repita los pasos del 1 al 5 en el otro lado del aparato. Los cepillos de carbón deberán cambiar-se siempre de dos en dos.

Almacenaje

• Antes de guardar el aparato, límpielo.
• Conserve el aparato en la maleta (9) que se suministra, seco y fuera del alcance de los niños.

Eliminación y protección del medio ambiente

Extraiga la pila recargable del aparato y lleve el aparato, la pila recargable, los accesorios y el embalaje a un punto de reciclaje ecológico.

Máquinas no deben ir a la basura doméstica.

• Entregue el dispositivo en un sitio de reciclaje. Las piezas plásticas y metálicas utilizadas pueden clasificarse correctamente, permitiendo así su reciclaje. Consulte en nuestro Centro de Servicio.
• Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.

Piezas de repuesto/ Accesorios

Encontrará las piezas de repuesto y accesorios en www.service-deltafox.de

Si tiene más preguntas, póngase en contacto con el «Service-Center» (ver «Service-Center»).

Garantía

• Para este dispositivo otorgamos una garantía de 24 meses.
  Este aparato no es idóneo para fines profesionales. En caso de uso profesional, se extingue la garantía.
• En caso de que se dé un caso de garantía justificado, rogamos contacte nuestro Service-Center (puede consultar el n° de tel., el fax y la dirección del email). Allí recibirá ulterior
• Quedarán excluidos de la garantía, daños atribuibles al desgaste natural, sobrecarga u operación inadecuada.
• Otro requisito para las prestaciones de garantía consiste en que se hayan observado y cumplido las indicaciones contenidas en las instrucciones de uso con respecto a la limpieza y el mantenimiento.

- Daños que se hayan producido debidos a fallos de material o fallos atribuibles al fabricante, serán eliminados sin costo mediante sustitución del suministro o reparación. Condición para ello es que el aparato sea devuelto a nuestro Centro de Servicio en estado montado junto con el comprobante de compra y de garantía.

Servicio de reparación

• Reparaciones que no están sujetas a garantía pueden ser realizadas, contra facturación, en nuestros centros de servicio técnico. Nuestro centro de servicio técnico elaborará gustosamente un presupuesto para usted.
• No se reciben aparatos enviados con los gastos de transporte por pagar como mercancía voluminosa, por exprés u otro medio de transporte especial.
• Realizaremos la eliminación de sus aparatos sin costo.

Obsah

Úvod....82

Použitie....82

Všeobecný popis 83

Objem dodávky 83

Prehl'ad 83

Popis funkcie....83

Traducción de la Declaración de conformidad CE original

Mediante la presente declaramos que el la

Destornillador de percusión eléctrico de la serie DP-EIW 4533

Número de lote

B-46293

corresponde a partir a las siguientes Directivas de la UE corrientes en su respectiva versión vigente:

2006/42/EC • 2014/30/EU • 2011/65/EU* • (EU) 2015/863

Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales:

EN 62841-1:2015 • EN 62841-2-2:2014 • EN 62321-1:2013

EN 55014-1:2017 • EN 55014-2:2015 • EN 61000-3-2:2014 • EN 61000-3-3:2013

El fabricante es el único responsable de expedir esta Declaración de Conformidad

Apoderado de documentación

* El objeto de la declaración arriba descrito cumple con las directrices de la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
