Características técnicas	Compresor inalámbrico BLACK & DECKER BDCINF18, voltaje 18V, flujo de aire 0-7.5 bar, peso ligero, diseño compacto.
Uso	Ideal para pequeños trabajos de inflado, limpieza y soplado, compatible con accesorios de la gama 18V.
Mantenimiento y reparación	Verifique regularmente el nivel de aceite, limpie el filtro de aire y almacene en un lugar seco.
Seguridad	Use gafas de protección, evite dirigir el chorro de aire hacia el cuerpo, no exceda la presión máxima recomendada.
Información general	Garantía de 2 años, servicio postventa disponible, accesorios no incluidos.

Preguntas frecuentes - BDCINF18 BLACK & DECKER

¿Cómo puedo encender el compresor BLACK & DECKER BDCINF18?

Para encender el compresor, conéctelo a una toma de corriente y luego presione el botón de encendido ubicado en el panel de control.

¿Cuál es la presión máxima que puede alcanzar el compresor?

El compresor BLACK & DECKER BDCINF18 puede alcanzar una presión máxima de 8 bares.

¿Cómo ajustar la presión de salida del compresor?

Use el manómetro para verificar la presión actual, luego gire el botón de ajuste de presión hasta alcanzar el valor deseado.

¿Qué hacer si el compresor no arranca?

Verifique que el compresor esté correctamente conectado, que la toma funcione y que el disyuntor no se haya disparado. Si el problema persiste, contacte al servicio al cliente.

¿Cómo mantener el compresor BLACK & DECKER BDCINF18?

Para mantener el compresor, limpie regularmente el filtro de aire y verifique el nivel de aceite. También asegúrese de vaciar el tanque de agua después de cada uso.

¿Puedo usar el compresor para inflar neumáticos?

Sí, el compresor BDCINF18 está diseñado para inflar neumáticos de coche, bicicleta y otros objetos inflables.

¿Cuál es la duración de la batería del compresor?

La duración de la batería depende del uso, pero en general puede funcionar durante unos 30 minutos con una carga completa.

¿El compresor es ruidoso?

El nivel de ruido del compresor es relativamente bajo en comparación con otros modelos, pero aún puede producir un ruido audible durante su uso.

¿Cómo puedo guardar el compresor después de usarlo?

Se recomienda desconectar el compresor, vaciar el tanque de agua y luego guardarlo en un lugar seco y fresco, protegido de la humedad.

¿El compresor tiene garantía?

Sí, el compresor BLACK & DECKER BDCINF18 generalmente viene con una garantía de 2 años, pero esto puede variar según el distribuidor.

¿Cómo puedo contactar al servicio al cliente de BLACK & DECKER?

Puede contactar al servicio al cliente de BLACK & DECKER por teléfono o a través de su sitio web oficial para preguntas o problemas técnicos.

MANUAL DE USUARIO BDCINF18 BLACK & DECKER

(Traducción de las instrucciones originales)

ESPAÑOL

Uso previsto

La estación de inflado BDCINF18 de BLACK+DECKER ha sido diseñada para usar sin cable o con el enchufe estándar de 12 voltios de muchos vehículos, para inflar neumáticos de coches y bicicletas, balones, botes inflables, colchones de aire, flotadores para piscinas, etc. Este aparato está previsto solo para uso del consumidor.

Lea todo el manual detenidamente antes de utilizar el aparato.

Instrucciones de seguridad

Advertencia. Lea todas las advertencias de seguridad y todas las instrucciones. En caso de no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave.

• En este manual se describe el uso para el que se ha diseñado el aparato. La utilización de accesorios o la realización de operaciones distintas a las recomendadas en este manual de instrucciones puede presentar un riesgo de lesiones.
• Conserve este manual para futuras consultas.
• Este aparato debe usarse únicamente con las batería indicadas en el manual para usarlo sin cable.
• Si se daña el cable de alimentación, debe ser sustituido por el fabricante, un centro de servicio técnico autorizado u otras personas debidamente cualificadas, para evitar riesgos.

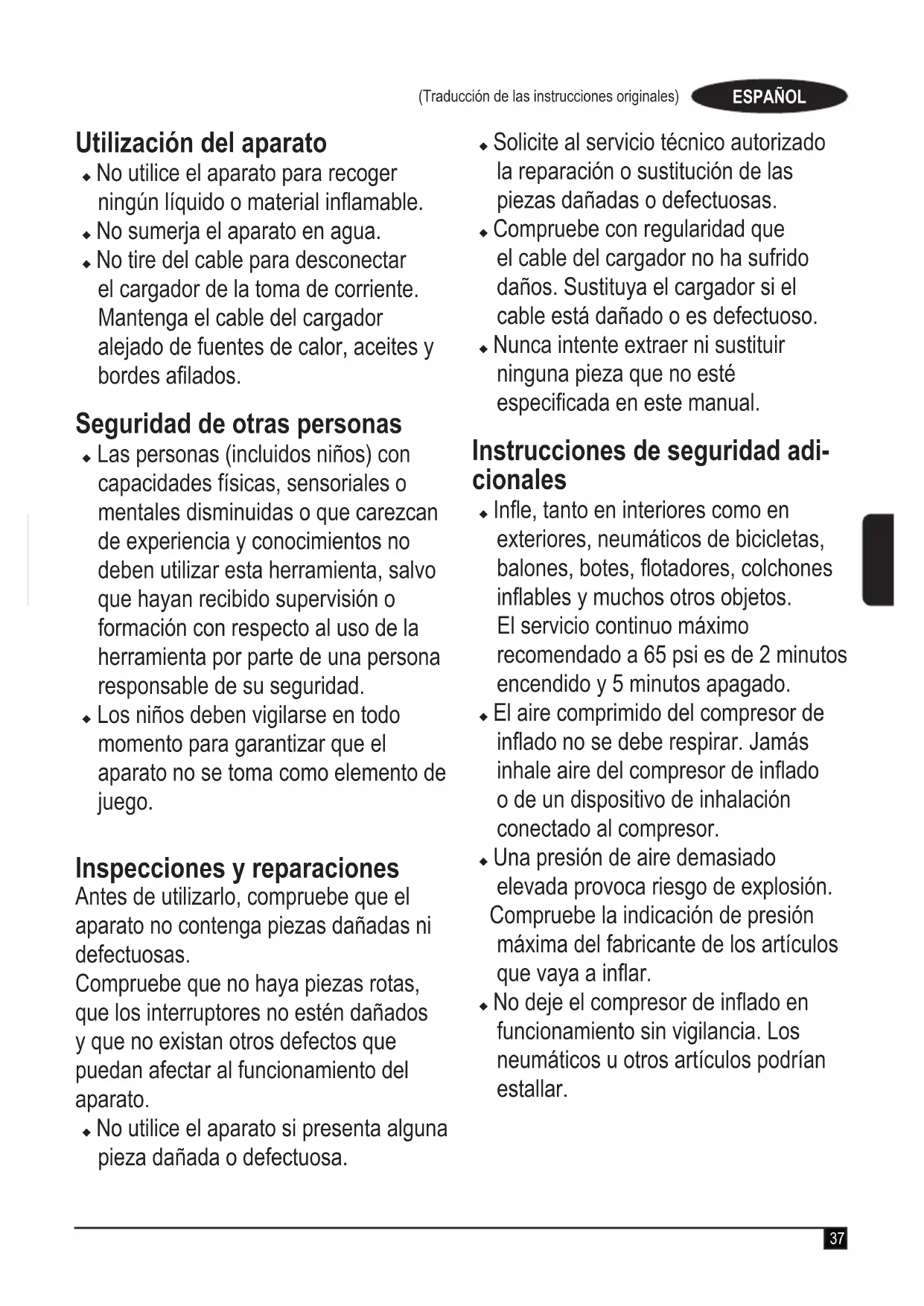

Utilización del aparato

• No utilice el aparato para recoger ningún líquido o material inflamable.
• No sumerja el aparato en agua.
• No tire del cable para desconectar el cargador de la toma de corriente. Mantenga el cable del cargador alejado de fuentes de calor, aceites y bordes afilados.

Seguridad de otras personas

• Las personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas o que carezcan de experiencia y conocimientos no deben utilizar esta herramienta, salvo que hayan recibido supervisión o formación con respecto al uso de la herramienta por parte de una persona responsable de su seguridad.
• Los niños deben vigilarse en todo momento para garantizar que el aparato no se toma como elemento de juego.

Inspecciones y reparaciones

Antes de utilizarlo, compruebe que el aparato no contenga piezas dañadas ni defectuosas.

Compruebe que no haya piezas rotas, que los interruptores no estén dañados y que no existan otros defectos que puedan afectar al funcionamiento del aparato.

- No utilice el aparato si presenta alguna pieza dañada o defectuosa.

• Solicite al servicio técnico autorizado la reparación o sustitución de las piezas dañadas o defectuosas.
• Compruebe con regularidad que el cable del cargador no ha sufrido daños. Sustituya el cargador si el cable está dañado o es defectuoso.
• Nunca intente extraer ni sustituir ninguna pieza que no esté especificada en este manual.

Instrucciones de seguridad adicionales

- Inflé, tanto en interiores como en exteriores, neumáticos de bicicletas, balones, botes, flotadores, colchones inflables y muchos otros objetos. El servicio continuo máximo recomendado a 65 psi es de 2 minutos encendido y 5 minutos apagado.

- El aire comprimido del compresor de inflado no se debe respirar. Jamás inhale aire del compresor de inflado o de un dispositivo de inhalación conectado al compresor.

- Una presión de aire demasiado elevada provoca riesgo de explosión. Compruebe la indicación de presión máxima del fabricante de los artículos que vaya a inflar.

- No deje el compresor de inflado en funcionamiento sin vigilancia. Los neumáticos u otros artículos podrían estallar.

• Use un medidor de presión para comprobar la presión de los neumáticos antes de cada uso y mientras infla los neumáticos; consulte la presión correcta indicada en el lateral del neumático.
• No modifique el aparato ni intente repararlo. No realice ninguna perforación, soldadura o modificación en el compresor de inflado o sus accesorios.
• Utilice solo con los accesorios incluidos o piezas de flujo de aire que admitan no más de 160 psi.
• El uso de esta herramienta con cualquier accesorio no recomendado podría resultar peligroso.
• Nunca juegue con la herramienta. El aire de alta presión es peligroso. No dirija el flujo de aire hacia sí o hacia otras personas.

Advertencia. Cuando no utilice el aparato, deje siempre abierta la palanca del adaptador de la válvula.

• Es posible que, al utilizarlo, el compresor de inflado se caliente.
  Déjelo enfriar durante 30 minutos antes de guardarlo.

Después de la utilización

• Desenchufe el cargador antes de la limpieza.
• Cuando no lo utilice, guarde el aparato en un lugar seco.
• Los niños no deben tener acceso a los aparatos guardados.

Riesgos residuales

El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc.

El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen:

• Lesiones producidas por el contacto con piezas móviles o giratorias.
• Lesiones producidas al cambiar cualquier pieza, hoja o accesorio.
• Lesiones producidas al usar una herramienta por un tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia.
  ♦ Deterioro auditivo.
• Riesgos para la salud producidos al respirar el polvo que se genera al usar la herramienta (por ejemplo: en los trabajos con madera, especialmente de roble, haya y tableros de densidad mediana).

Baterías

• Jamás trate de abrirla por ninguna razón.
• No exponga las baterías al agua.
• No las almacene en lugares en los que la temperatura pueda superar los 40 °C.

Realice la carga únicamente a una temperatura ambiente de entre 10 °C y 40 °C.
- Utilice únicamente el cargador suministrado con la herramienta para realizar la carga.
- Si el aparato se guarda porque no se va a usar durante un largo periodo, hay que sacarle las baterías.
- Cuando vaya a desechar la batería, siga las instrucciones facilitadas en la sección “Protección del medio ambiente”.

No intente cargar baterías dañadas.

Cargadores

• Solo debe utilizar el cargador BLACK+DECKER para cargar la herramienta con la que se suministró. Otras baterías podrían explotar y provocar lesiones y daños materiales.
• Nunca intente cargar baterías no recargables.
• Sustituya los cables defectuosos inmediatamente.
• No exponga el cargador al agua.
• No abra el cargador.
• No aplique ningún dispositivo para medir la resistencia del cargador.

Seguridad eléctrica

Símbolos del cargador

¡Lea todo el manual detenidamente antes de utilizar el aparato.

Esta herramienta lleva un do- ble aislamiento; por lo tanto, no requiere una toma de tierra. Compruebe siempre que el voltaje suministrado corresponda al indi- cado en la placa de característi- cas.

El cargador ha sido concebido para ser utilizado únicamente en interiores.

Etiquetas del aparato

Junto con el código de la fecha, en el aparato aparecen los siguientes símbolos.

Advertencia. Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

No exponga el aparato a la lluvia ni a una humedad elevada.

Antes de realizar el man- tenimiento o la limpieza del aparato, debe desenchufar el cable de alimentación.

No deje el compresor de inflado sin vigilancia.

Aparato de clase II

Características

Esta herramienta incluye parte o la totalidad de estas características.

1. Interruptor de alimentación CA/CC
2. Interruptor de modo

3. LCD

4. Botones de ajuste de presión

5. Botón modo de presión / restablecimiento
6. Mango
7. Manguera de alto volumen
8. Invector cónico
9. Adaptador de válvula universal
   10 . Manguera de alta presión
10. Conexión de desinflado de la bomba de alto volumen
11. Conexión de inflado de la bomba de alto volumen
12. Cable de CA de 230 V
13. Conector de coche de CC de 12 V
14. Ranura batería de 18 V MAX*
15. Válvula de la aguja del inflador
16. Adaptador del acoplador de latón
17. Inyector cónico

Ensamblaje

Almacenamiento del cable de 12 V CC

Enrolle el cable de CC de 12 V alrededor del guardacable situado en la base del inflador y coloque el conector de CC de 12 V (14) dentro del alojamiento del guardacable.

Almacenamiento de la manguera de aire

- La manguera de alta presión (10) está situado en un canal de almacenamiento alrededor de la parte delantera de la unidad. Enrolle la manguera de alta presión dentro del canal.

Almacenamiento de la manguera de alto volumen

- La manguera de alto volumen (7) está situada en un canal de almacenamiento alrededor de la parte trasera de la unidad. Enrolle la manguera de alto volumen dentro del canal.

Almacenamiento de accesorios

- Los accesorios (16) (17) (18) están guardados en la parte trasera de la unidad, dentro de la zona de almacenamiento de accesorios.

Colocación de los accesorios

Adaptador de válvula universal (Fig. A)

• La estación de inflado se suministra con un inyector cónico estándar (18), un acoplador de latón (17) y la válvula de la aguja de inflado (16), situados en la parte trasera de la unidad.
  Para utilizar el adaptador de válvula universal (9), compruebe que la palanca se encuentre levantada.
• Coloque el adaptador de válvula en el vástago de la válvula de la aguja de inflado, del adaptador del acoplador de latón o del inyector cónico.

◆ Apriete la palanca (19) del adaptador de válvula universal hasta que este encaje en su sitio.
- Coloque la válvula de la aguja de inflado, el adaptador del acoplador de latón o el inyector cónico en el elemento que desee inflar.

Nota: Compruebe siempre que la palanca se encuentra levantada cuando no la esté utilizando. Utilice el inflador solamente con el adaptador de válvula universal o con los inyectores suministrados.

Nota: Asegúrese de que el adaptador de válvula universal encaje firmemente antes de encender el compresor.

Manguera de alto volumen (Fig. B)

• Extraiga la manguera de alto volumen (7) del compartimento de almacenamiento.
• Alinee las muescas (20) de la manguera con las protuberancias (21) de la conexión de inflado de la bomba de alto volumen (12). Haga deslizar la manguera y gírela en sentido antihorario para fijarla.
  Para extraerla, gire la manguera en sentido horario y deslícela hacia fuera.

Nota: Muchos artículos inflables disponen de una solapa interna que evita que se pierda aire durante el inflado, especialmente los colchones inflables. A menos que el inyector desplace esta solapa, el artículo inflatable no se inflará. Empuje firmemente el inyector en la válvula para asegurarse de que retira esta solapa.

Advertencia. Riesgo de explosión. Una presión de aire excesiva puede producir peligro de explosión o daños personales. Compruebe la indicación de presión máxima del fabricante de los artículos que se están inflando.

Nota: Si la presión máxima del artículo que se está inflando es superior a 100 psi, deberá inflarlo por un máximo de 10 minutos y dejarlo reposar 20 minutos antes de volver a utilizarlo.

Funcionamiento

Advertencia. Para reducir el riesgo de lesiones personales graves, apague el aparato, desconéctelo de la fuente de alimentación y retire la batería antes de realizar cualquier ajuste o poner o quitar acoplamientos o accesorios. Un arranque accidental puede causar lesiones.

Advertencia. No utilice el compresor de inflado cuando el motor del automóvil esté en funcionamiento.

Nota: Asegúrese de que la toma accesoria de 12 voltios esté activa.

En algunos vehículos, es posible que deba ajustarse la llave en la posición de contacto para que se active la toma de corriente.

Colocar y extraer la batería (Fig. C, D)

Nota: Para obtener mejores resultados, compruebe que el paquete de baterías esté completamente cargado.

Para instalar la batería en el alojamiento de la batería (15), alinee la batería con las guías internas del alojamiento de la batería y deslícela en la empuñadura hasta que quede firmemente colocada en la herramienta y compruebe que no se salga.
Para extraer la batería de la herramienta, pulse el botón de extracción (22) y extraiga con fuerza la batería de la empuñadura de la herramienta. Introduzca el cargador tal y como se indica en la sección del cargador del presente manual.

Encendido (Fig. E, F)

Advertencia. Riesgo de explosión. No deje la unidad en funcionamiento sin vigilancia. El inflado excesivo de los neumáticos u otros objetos puede causar lesiones y daños materiales graves.

Nota: Cuando el inflador está alimentado con baterías de 12 V o 20 V o por CA de 230 V, la pantalla LCD queda encendida durante aproximadamente 10 minutos y después se apaga o se pone

en modo de suspensión.

Esto ocurre cuando la unidad no está en funcionamiento.

Para reactivar el sistema, el usuario debe pulsar el botón de modo de presión / restablecimiento (5). Entonces la pantalla de LCD

se encenderá y el inflador estará listo para usar.

• Antes de encender el inflador decida qué fuente de alimentación va a usar, el adaptador de 12 V CC, el enchufe de CA de 230 V o la batería de MÁX. 20 V*.
  Para usar el adaptador de 12 V CC o la batería de MÁX. 20 V*, pulse el interruptor de alimentación de CA/CC (1) situado en la parte delantera de la unidad hacia CC.
• Si usa el cable de 12 V CC, extiéndalo completamente antes de cada uso.
  ◆ Conecte el adaptador de 12 V de CC (14) en el enchufe del accesorio de 12 V CC de su vehículo.

Para usar el cable de CA de 230 V, pulse el interruptor de alimentación de CA/CC (1) situado en la parte delantera de la unidad hacia CA.

- Si usa el cable (13) de 230 V CA, extiéndalo completamente antes de cada uso.

- Conecte el enchufe (13) de 230 V CA en la toma de pared o en un cable prolongador de medida apropiada que esté enchufado a una toma de pared.

Encender el alto volumen

La manguera de alto volumen está prevista para ser usada con objetos que contienen grandes cantidades de aire, tales como colchones, botes inflables y flotadores. Nota: El modo de alto volumen NO tiene una función de apagado.

• Conecte la manguera de alto volumen (7) a la conexión de inflado de la bomba de alto volumen (12), según se describe en la sección “Manguera de alto volumen”.
• Inserte la manguera de alto volumen (7) o el inyector cónico (8) en el objeto que va a inflar.
• Pulse el lado de alto volumen del interruptor de modo de alimentación (2), indicado con el símbolo del colchón de aire.
  Para apagarlo, coloque el interruptor de alimentación en la posición central.

Encender la alta presión

La manguera de alta presión está prevista para usar con objetos que necesitan más presión de aire, tales como neumáticos y balones de baloncesto.

• Extraiga la manguera de alta presión (10) del compartimento de almacenamiento.
• Coloque un inyector como se describe en la sección "Adaptador de válvula universal".
  ◆ Inserte el inyector en el objeto que vaya a inflar.
  ◆ Pulse el lado de alta presión del interruptor de modo de alimentación (2) indicado con el símbolo del neumático.
  Para apagarlo, coloque el interruptor de alimentación en la posición central.

Desinflar usando la manguera de alto volumen (Fig. H)

Advertencia. Tenga cuidado con los objetos expulsados.

Durante el desinflado salen grandes cantidades de aire de la conexión de inflado de la bomba de alto volumen (12).

Compruebe que el adaptador de válvula universal no apunte hacia nada ni hacia nadie.

• Extraiga la manguera de alto volumen (7) del compartimento de almacenamiento.
• Alinee el extremo de la manguera (23) con la conexión de desinflado de la bomba de alto volumen (11). Después haga deslizar la manguera para que quede bien colocada en su lugar.
• Inserte la manguera o el inyector cónico (8) en el objeto que va a desinflar.
  ◆ Pulse el lado de alto volumen del interruptor de modo de alimentación (2), como se muestra en la figura G, indicado con el símbolo del colchón de aire.
  Para apagarlo, coloque el interruptor de alimentación en la posición central.
  Para extraer la manguera, gírela en sentido horario y deslícela hacia fuera.

Ajuste de la presión de apagado automático

Nota: El LCD mostrará las presiones de inflado solo cuando se usa el compresor de inflado.

En los modos de inflado y bomba, la unidad mostrará el estado de la batería.

Para cambiar entre las distintas unidades (psi, bar o kPa), pulse el botón de modo de presión (5) hasta que aparezca la unidad deseada.
◆ Pulse los botones de ajuste de presión - o + (4) hasta que aparezca la presión exigida.
- Transcurridos 3 segundos la pantalla parpadeará y volverá a la lectura de "0.0". Esto es normal.
- Conecte el adaptador de válvula universal y los accesorios, si fuera necesario, al artículo que desea inflar, asegurándose de que la palanca del adaptador de válvula se encuentra hacia abajo y bloqueada.
Para iniciar el inflador, pulse el interruptor de modo (2) hacia el lado del símbolo del neumático.
- Cuando el artículo que debía inflar haya alcanzado el valor preajustado, la unidad se apagará automáticamente. NOTA: Puede notar que la lectura de la presión real puede bajar después de un par de segundos. Esto es normal.
Para parar el compresor de inflado en cualquier momento, pulse el botón de alimentación principal hacia atrás a la posición central.

Nota: Si el interruptor de alimentación de CA/CC está apagado, se perderán todos los ajustes y será necesario volverlos a ingresar. Esta es una función de seguridad para evitar el riesgo que los objetos se inflen excesivamente.

Uso del compresor de inflado como medidor de presión

• Conecte el adaptador de válvula universal (9) al artículo que va a comprobar.
  ◆ Pulse el interruptor de modo (2) hacia el símbolo del neumático.
  ◆ El LCD mostrará la presión del objeto.
• Después de comprobar la presión, vuelva a colocar el botón de modo (2) en la posición central y vuelva a colocar la manguera de aire en el alojamiento de almacenamiento.

Mantenimiento

Este aparato sin cable de BLACK+DECKER ha sido diseñado para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente.

Advertencia. Antes de realizar el mantenimiento de aparatos sin cables:

• Deje que la batería se agote por completo si es integral y apague el aparato.
  ◆ Desenchufe el cargador antes de limpiarlo. El cargador no requiere ningún mantenimiento especial excepto la limpieza periódica.

• Limpie periódicamente las ranuras de ventilación del aparato y del cargador con un cepillo suave o un paño seco.

• Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice limpiadores abrasivos o a base de disolventes.

Protección del medioambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales.

Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas.

Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com

Datos técnicos

EDCINF18
Tensión 18V
Peso 2.0 Kg (sin incluir las baterías)
Clase II

Batería* BL1818
Tensión V	cc 18
Capacidad An 1.3
Tipo lones de litio

Batería* BL1518
Tensión V _cc	18
Capacidad An 1.5
Tipo lones de litio

Batería* BL2018
Tensión V	cc 18
Capacidad An 2.0
Tipo lones de litio

Batería* BL4018
Tensión V	_cc	18
Capacidad An 4.0
Tipo lones de litio

ESPAÑOL

(Traducción de las instrucciones originales)

Batería* BL1554
Tensión V	cc	18
Capacidad m	Ah 2500
Tipo lones de	litio

Batería* BL2554
Tensión V	cc	18
Capacidad m	Ah 2500
Tipo lones de litio

Batería alternativa Bluetooth*		BL1518ST BL2018ST
Tensión V	cc	18 18
Capacidad Ah	1.5 2
Tipo lones de litio lones de litio

Cargador*		SSC-250040X
Voltaje de entrada	V_CA	230
Voltaje de salida	V_CC	8 - 20
Corriente	mA	400

* No suministrada con la unidad

Garantía

Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Tendrá que adjuntar un justificante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o poniéndose en contacto con su oficina local de Black & Decker en la dirección que se indica en este manual.

Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.
