BDCINF18 - Compresseur BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Compresseur sans fil BLACK & DECKER BDCINF18, tension 18V, débit d'air 0-7.5 bar, poids léger, design compact.
Utilisation	Idéal pour les petits travaux de gonflage, nettoyage et soufflage, compatible avec les accessoires de la gamme 18V.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, et stocker dans un endroit sec.
Sécurité	Utiliser des lunettes de protection, éviter de diriger le jet d'air vers le corps, ne pas dépasser la pression maximale recommandée.
Informations générales	Garantie de 2 ans, service après-vente disponible, accessoires non inclus.

FOIRE AUX QUESTIONS - BDCINF18 BLACK & DECKER

Comment puis-je allumer le compresseur BLACK & DECKER BDCINF18 ?

Pour allumer le compresseur, branchez-le à une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Quelle est la pression maximale que peut atteindre le compresseur ?

Le compresseur BLACK & DECKER BDCINF18 peut atteindre une pression maximale de 8 bars.

Comment régler la pression de sortie du compresseur ?

Utilisez le manomètre pour vérifier la pression actuelle, puis tournez le bouton de réglage de la pression jusqu'à atteindre la valeur souhaitée.

Que faire si le compresseur ne démarre pas ?

Vérifiez que le compresseur est correctement branché, que la prise fonctionne et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment entretenir le compresseur BLACK & DECKER BDCINF18 ?

Pour entretenir le compresseur, nettoyez régulièrement le filtre à air et vérifiez le niveau d'huile. Assurez-vous également de vider le réservoir d'eau après chaque utilisation.

Puis-je utiliser le compresseur pour gonfler des pneus ?

Oui, le compresseur BDCINF18 est conçu pour gonfler des pneus de voiture, de vélo et d'autres objets gonflables.

Quelle est la durée de vie de la batterie du compresseur ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut fonctionner pendant environ 30 minutes sur une charge complète.

Est-ce que le compresseur est bruyant ?

Le niveau sonore du compresseur est relativement faible par rapport à d'autres modèles, mais il peut encore produire un bruit audible lors de son utilisation.

Comment puis-je ranger le compresseur après utilisation ?

Il est recommandé de débrancher le compresseur, de vider le réservoir d'eau, puis de le ranger dans un endroit sec et frais, à l'abri de l'humidité.

Le compresseur est-il garanti ?

Oui, le compresseur BLACK & DECKER BDCINF18 est généralement accompagné d'une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment puis-je contacter le service client de BLACK & DECKER ?

Vous pouvez contacter le service client de BLACK & DECKER par téléphone ou via leur site web officiel pour des questions ou des problèmes techniques.

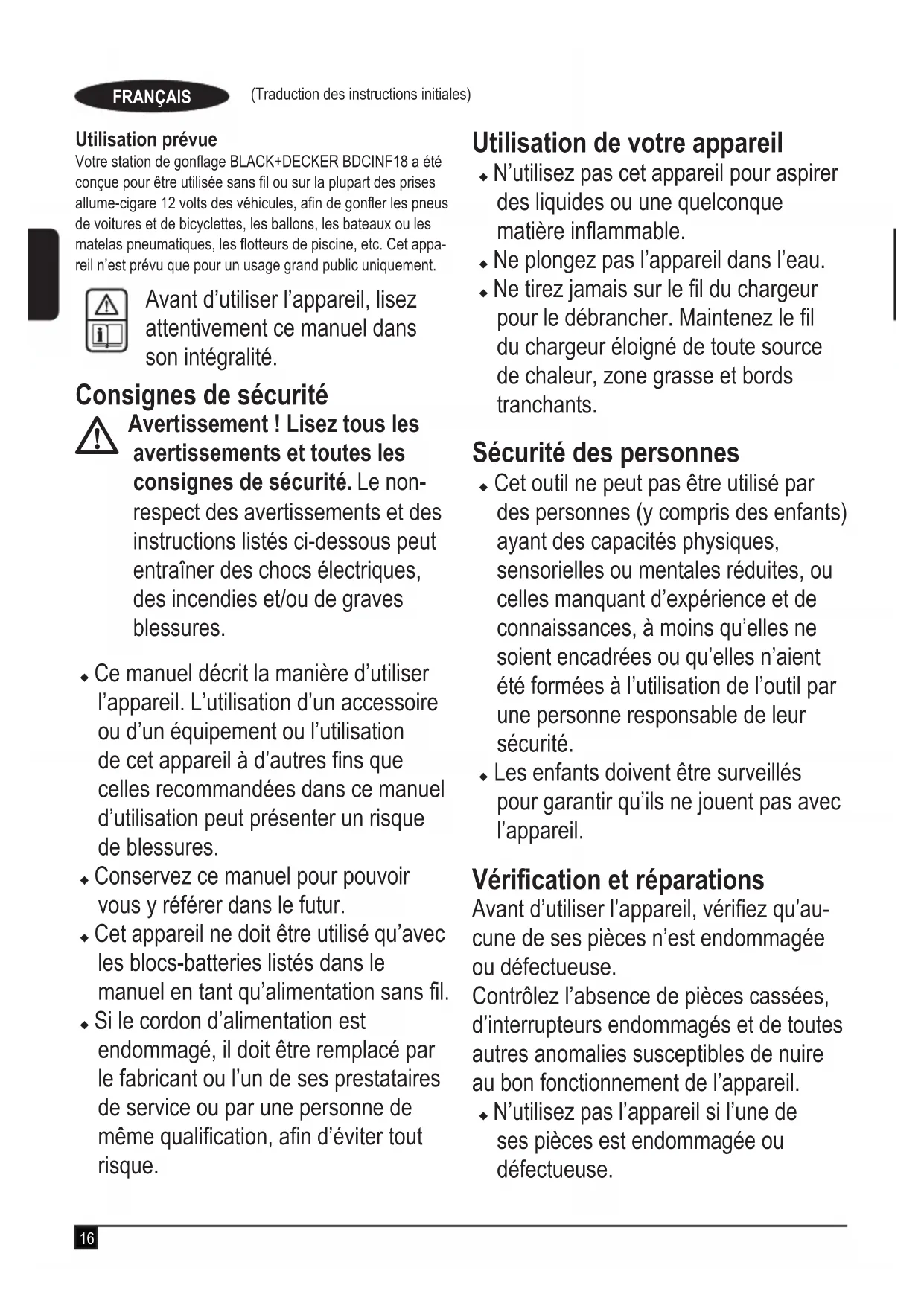

MODE D'EMPLOI BDCINF18 BLACK & DECKER

Votre station de gonflage BLACK+DECKER BDCINF18 a été conçue pour être utilisée sans fil ou sur la plupart des prises allume-cigare 12 volts des véhicules, afin de gonfler les pneus de voitures et de bicyclettes, les ballons, les bateaux ou les matelas pneumatiques, les flotteurs de piscine, etc. Cet appareil n'est prévu que pour un usage grand public uniquement.

Avant d'utiliser l'appareil, lisez attentivement ce manuel dans son intégralité.

Consignes de sécurité

Avertissement ! Lisez tous les avertissements et toutes les consignes de sécurité. Le non-respect des avertissements et des instructions listés ci-dessous peut entraîner des chocs électriques, des incendies et/ou de graves blessures.

• Ce manuel décrit la manière d'utiliser l'appareil. L'utilisation d'un accessoire ou d'un équipement ou l'utilisation de cet appareil à d'autres fins que celles recommandées dans ce manuel d'utilisation peut présenter un risque de blessures.
• Conservez ce manuel pour pouvoir vous y référer dans le futur.
• Cet appareil ne doit être utilisé qu'avec les blocs-batteries listés dans le manuel en tant qu'alimentation sans fil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou l'un de ses prestataires de service ou par une personne de même qualification, afin d'éviter tout risque.

Utilisation de votre appareil

• N'utilisez pas cet appareil pour aspirer des liquides ou une quelconque matière inflammable.
• Ne plongez pas l'appareil dans l'eau.
• Ne tirez jamais sur le fil du chargeur pour le débrancher. Maintenez le fil du chargeur éloigné de toute source de chaleur, zone grasse et bords tranchants.

Sécurité des personnes

• Cet outil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou celles manquant d'expérience et de connaissances, à moins qu'elles ne soient encadrées ou qu'elles n'aient été formées à l'utilisation de l'outil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour garantir qu'ils ne jouent pas avec l'appareil.

Vérification et réparations

Avant d'utiliser l'appareil, vérifiez qu'aucune de ses pièces n'est endommagée ou défectueuse.

Contrôlez l'absence de pièces cassées, d'interrupteurs endommagés et de toutes autres anomalies susceptibles de nuire au bon fonctionnement de l'appareil.

- N'utilisez pas l'appareil si l'une de ses pièces est endommagée ou défectueuse.

• Faites réparer ou remplacer les pièces défectueuses ou endommagées par un réparateur agréé.
• Vérifiez régulièrement l'état du fil du chargeur. Si le fil est endommagé ou défectueux, remplacez le chargeur.
• Ne tentez jamais de retirer ou de remplacer des pièces autres que celles indiquées dans ce manuel.

Consignes de sécurité supplémentaires

• Gonflez les pneus de bicyclettes, les ballons, les bateaux, matelas et flotteurs pneumatiques et bien plus, chez vous ou à l'extérieur. L'utilisation maximale recommandée en continu à 65 psi est de 2 minutes avec 5 minutes d'arrêt.
• L'air comprimé de votre gonfleur n'est pas bon pour la santé. N'aspirez jamais l'air provenant de votre gonfleur ou d'un appareil raccordé au gonfleur.
• Une trop forte pression d'air peut entraîner un risque d'éclatement. Contrôlez la pression maximum recommandée par le fabricant des objets à gonfler.
• Ne laissez pas l'appareil fonctionner sans surveillance. Les pneus et équipements pneumatiques pourraient éclater.

• Utilisez un manomètre pour contrôler la pression des pneus avant et pendant chaque utilisation ; regardez sur le flanc du pneu pour connaître la pression adaptée.

• N'apportez aucune modification et ne réparez pas le gonfleur. Ne le percez pas et n'apportez aucune modification au gonfleur ou à ses accessoires.

• Ne le faites fonctionner qu'avec les accessoires fournis ou des équipements pneumatiques calibrés pour 160 psi au moins.
• L'utilisation d'accessoires non recommandés pour cet appareil peut être dangereuse.
• Ne chahutez pas avec l'appareil. L'air à haute pression est dangereux. N'orientez pas la source d'air vers vous ou vers les autres.

Avertissement ! Laissez toujours le levier de l'adaptateur de valve ouvert quand il n'est pas utilisé.

- Le gonfleur peut devenir chaud pendant l'utilisation. Laissez le gonfleur refroidir pendant 30 minutes avant de le ranger.

Après utilisation

• Débranchez le chargeur avant de le nettoyer.
• Quand il n'est pas utilisé, l'appareil doit être rangé dans un endroit sec.
• Rangez vos appareils hors de portée des enfants.

Risques résiduels

Certains risques résiduels autres que ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en utilisant l'outil.

Ces risques peuvent être provoqués par une utilisation incorrecte, prolongée, etc. Malgré l'application des normes de sécurité pertinentes et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :

• Les blessures dues au contact avec des pièces mobiles/en rotation.
• Les blessures dues au changement de pièces, de lame ou d'accessoires.
• Les blessures dues à l'utilisation prolongée d'un outil. Lorsque vous utilisez un outil quel qu'il soit pendant de longues périodes, assurez-vous de faire des pauses régulières.
  ♦ Troubles de l'ouïe.
• Risques pour la santé dus à l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Batteries

• Ne tentez de les ouvrir sous aucun prétexte.
  ♦ N'exposez pas la batterie à l'eau.
• Ne la rangez pas dans des endroits où la température peut dépasser 40 °C.
• Ne procédez à la charge qu'à une température ambiante comprise entre 10 °C et 40 °C.
• N'utilisez que le chargeur fourni avec l'outil.
• Si l'appareil doit être rangé pendant une longue période, les batteries doivent être retirées.

- Pour mettre les batteries au rebut, suivez les instructions données dans la section “Protection de l’environnement”.

N'essayez pas de recharger des batteries endommagées.

Chargeurs

• N'utilisez votre chargeur BLACK+DECKER que pour recharger la batterie fournie avec l'outil. D'autres batteries pourraient exploser et provoquer des blessures et des dommages.
• Ne tentez jamais de recharger des piles non rechargeables.
• Faites immédiatement remplacer les cordons endommagés.
  ♦ N'exposez pas le chargeur à l'eau.
  ♦ N'ouvrez pas le chargeur.
• Ne sondez pas le chargeur.

Sécurité électrique

Symboles sur le chargeur

i Lisez attentivement l'intégralité de ce manuel avant d'utiliser l'appareil.

et outil est doublement isolé et il ne nécessite donc aucune liaison à la terre. Assurez-vous toujours que l'alimentation électrique correspond à la tension mentionnée sur la plaque signalétique.

Le chargeur est conçu pour être exclusivement utilisé à l'intérieur.

Étiquettes apposées sur l'appareil

Les symboles qui suivent figurent sur l'appareil avec le code date.

	Avertissement ! Afin de ré-duire le risque de blessures, l'utilisateur doit lire le manuel d'utilisation.
	N'exposez pas l'appareil à la pluie ou à l'humidité.
	Avant de procéder à des ré-parations ou au nettoyage de l'appareil, débranchez-le.
	Ne laissez pas le gonfleur sans surveillance.
	Appareil de Classe II

Caractéristiques

Cet outil dispose de tout ou partie des éléments suivants.

1. Interrupteur d'alimentation CA/CC
2. Commutateur de mode
3. Écran LCD
4. Boutons de réglage de pression
5. Bouton Mode pression / Réinitialisation
6. Poignée
7. Flexible pour grand volume
8. Buse conique

9. Adaptateur de valve universel

10. Flexible haute pression

11. Raccord de pompe de dégonflage pour grand volume

12. Raccord de pompe de gonflage pour grand volume
13. Cordon électrique 230V
14. Prise pour véhicule 12V CC
15. Logement batterie 18V MAX*
16. Valve à aiguille du gonfleur
17. Adaptateur raccord laiton
18. Buse conique

Assemblage

Rangement du cordon électrique 12V

- Enroulez le cordon électrique 12V CC autour de la retenue de -câble située à la base du gonfleur et clipsez la prise 12V CC (14) dans son emplacement de rangement sur la retenue de câble.

Rangement du flexible pneumatique

- Le flexible haute pression (10) se trouve dans une goulotte de rangement à l'avant de l'appareil. Enroulez le flexible à haute pression dans la goulotte.

Rangement du flexible pour grand volume

- Le flexible pour grand volume (7) se trouve dans une goulotte de rangement à l'arrière de l'appareil. Enroulez le flexible pour grand volume dans la goulotte.

Rangement des accessoires

- Les accessoires (16) (17) (18) sont rangés à l'arrière de l'appareil, à l'intérieur du compartiment de rangement.

Installation des accessoires

Adaptateur de valve universel (Fig. A)

• Votre gonfleur est livré avec une buse conique standard (18), un raccord en laiton (17) et une valve à aiguille (16), situés à l'arrière de l'appareil.
• Pour utiliser l'adaptateur de valve universel (9), assurez-vous que le levier est relevé.
• Placez l'adaptateur de valve sur la tige de la valve à aiguille du gonfleur, le raccord en laiton ou la buse conique.
• Abaissez le levier (19) sur l'adaptateur de valve universel pour le verrouiller en place.
• Placez la valve à aiguille du gonfleur, le raccord en laiton ou la buse conique dans le pneumatique à gonfler.

Remarque : Assurez-vous que le levier est relevé quand l'appareil n'est pas utilisé. Ne faites fonctionner votre gonfleur qu'avec l'adaptateur de valve universel ou les buses fournis.

Remarque : Assurez-vous que l'adaptateur de valve universel est fermement fixé en place avant de mettre le gonfleur en marche.

Flexible pour grand volume (Fig. B)

• Sortez le flexible pour grand volume (7) de son compartiment de rangement.
  ♦ Alignez les encoches (20) du flexible avec les tenons-supports (21) du raccord de la pompe de gonflage pour grand volume (12). Glissez ensuite le flexible et tournez-le dans le sens inverse des aiguilles d'une montre pour le fixer.
  Pour le retirer, tournez le flexible dans le sens des aiguilles d'une montre et glissez-le hors du raccord.

Remarque : La plupart des équipements gonflables, et particulièrement les matelas, sont équipés d'un clapet interne qui empêche l'air de s'échapper pendant le processus de gonflage. Si ce clapet est déplacé par l'embout, le pneumatique ne peut pas être gonflé. Poussez l'embout fermement dans la valve pour que le clapet s'ouvre.

Avertissement ! Risque d'éclatement. Une trop forte pression d'air peut engendrer un risque d'éclatement. Contrôlez la pression nominale maximale indiquée par le fabricant de l'équipement à gonfler.

Remarque : Si la pression nominale de l'équipement à gonfler est supérieure à 100 psi, notez que le gonfleur ne peut être utilisé que 10 minutes et qu'il faut attendre 20 minutes avant de le réutiliser.

Fonctionnement

Avertissement ! Afin de réduire tout risque de dommages corporels graves, éteignez et débranchez l'appareil de la source d'alimentation et retirez le bloc-batterie avant de procéder à des réglages ou de démonter/installer des accessoires. Une mise en marche intempestive peut provoquer des blessures.

Avertissement ! Ne faites pas fonctionner le gonfleur quand le moteur du véhicule tourne.

Remarque : Vérifiez que la prise allume-cigare 12 volts est alimentée.

Sur certains véhicules, la clé de contact doit être en position d'allumage pour que la prise soit sous tension.

Installation et retrait du bloc-batterie (Fig. C, D)

Remarque : Pour un résultat optimal, assurez-vous que le bloc-batterie est complètement rechargé.

Pour installer le bloc-batterie dans son logement (15), alignez-le avec les rails à l'intérieur du logement et glissez-le dans la poignée jusqu'à ce qu'il soit fermement en place dans l'outil et assurez-vous qu'il ne puisse pas se dégager.
Pour retirer le bloc-batterie de l'outil, appuyez sur le bouton de libération (22) et tirez fermement le bloc-batterie hors de la poignée de l'outil. Insérez-le dans le chargeur comme décrit dans la section du chargeur de ce manuel.

Mise en marche (Fig. E, F)

Avertissement ! Risque d'éclatement. Ne laissez pas l'appareil fonctionner sans surveillance. Le sur-gonflage de pneus ou d'autres éléments peut conduire à de graves blessures et dommages matériels.

Remarque : Lorsque le gonfleur est alimenté par une batterie 12v, 20v ou en CC 230V, l'écran LCD reste allumé pendant environ 10 minutes avant de s'éteindre/passer en mode Veille.

Cela se produit lorsque l'appareil n'est pas en marche.

Pour “réveiller le système”, l'utilisateur doit enfoncer le bouton Mode pression / Réinitialisation (5). À ce moment, l’écran LCD s’allume et le gonfleur est prêt à fonctionner.

• Avant de mettre votre gonfleur en marche, choisissez la source d'alimentation que vous allez utiliser : adaptateur électrique CC 12V, prise électrique CA 230V ou bloc-batterie 20V MAX*.
• Pour utiliser l'adaptateur électrique CC 12V ou le bloc-batterie 20V MAX*, placez l'interrupteur électrique CA/CC (1) situé à l'avant de l'appareil sur CC.
• Si vous utilisez le cordon électrique CC 12V, étirez toujours complètement le cordon avant chaque utilisation. Raccordez l'adaptateur électrique CC 12V (14) dans la prise allume-cigare 12V de votre véhicule.

Pour utiliser le cordon électrique CA 230V, placez l'interrupteur électrique CA/CC (1) situé à l'avant de l'appareil sur CA.

• Si vous utilisez le cordon électrique CA 230V (13), étirez toujours complètement le cordon avant chaque utilisation.
• Raccordez la prise électrique 230V (13) dans une prise de courant murale ou une rallonge homologuée elle-même branchée dans une prise murale.

Pour mettre en marche la fonction Grand volume

Le flexible pour grand volume sert pour les objets qui contiennent une grande quantité d'air, comme les matelas, les bateaux et les flotteurs de piscine.

Remarque : Le mode Grand volume NE DISPOSE PAS d'une fonction d'extinction automatique.

• Raccordez le flexible pour grand volume (7) au raccord de la pompe de gonflage pour grand volume (12), comme illustré par la section “Flexible pour grand volume”.
• Insérez le flexible pour grand volume (7) ou la buse conique (8) dans l'objet à gonfler.
  ◆ Enfoncez le commutateur de mode (2), côté Grand volume, indiqué par le symbole du matelas pneumatique.
• Pour éteindre l'appareil, placez l'interrupteur en position centrale.

Pour activer le mode Haute Pression

Le flexible pour grand volume sert pour les objets qui nécessitent plus de pression d'air, comme les pneus et les ballons de basket par exemple.

♦ Sortez le flexible haute pression (10) de son compartiment de rangement.
♦ Fixez une buse, comme décrit par la section “Adaptateur de valve universel”.
- Insérez la buse dans l'objet à gonfler.
◆ Enfoncez le commutateur de mode (2), côté Haute pression, indiqué par le symbole du pneu.
- Pour éteindre l'appareil, placez l'interrupteur en position centrale.

Dégonfler en utilisant le flexible pour grand volume (Fig. H)

Avertissement ! Faites attention aux objets qui pourraient être éjectés. Pendant le dégonflage, une grande quantité d'air sort du raccord de la pompe de gonflage pour grand volume (12). Assurez-vous que l'adaptateur de valve universel n'est orienté vers rien ni personne.

♦ Sortez le flexible pour grand volume (7) de son compartiment de rangement.
♦ Alignez l'extrémité du flexible (23) avec le raccord de la pompe de dégonflage pour grand volume (11). Glissez ensuite fermement le flexible pour le fixer en place.
- Insérez le flexible ou sa buse conique (8) dans l'objet à dégonfler.
◆ Enfoncez le commutateur de mode (2), côté Grand volume, indiqué par le symbole du matelas pneumatique, comme indiqué par la figure G.
- Pour éteindre l'appareil, placez l'interrupteur en position centrale.
- Pour retirer le flexible, tournez-le dans le sens des aiguilles d'une montre et glissez-le hors du raccord.

Réglage de la pression d'extinction automatique

Remarque : L'écran LCD ne montre les pressions de gon- flage que lorsque le gonfleur est utilisé. Dans les deux modes, Gonflage et Pompage, l'appareil indique l'état de la batterie.

Pour permuter entre les différentes unités de mesure (psi, bar ou kPa), appuyez sur le bouton Mode pression (5) jusqu'à ce que l'unité voulue soit affichée.
- Appuyez sur les touches de réglage de pression - ou + (4) jusqu'à ce que la pression requise soit affichée.
- Après 3 secondes, l'affichage clignote et revient à "0.0". Ceci est un phénomène normal.
- Raccordez l'adaptateur de valve universel et, le cas échéant, les accessoires au pneumatique à gonfler, en vous assurant que le levier de l'adaptateur de valve est verrouillé vers le bas.
Pour mettre le gonfleur en marche, enfoncez le commutateur de mode (2), du côté du symbole du pneu.
Quand l'équipement à gonfler atteint la valeur préréglée, l'appareil s'arrête automatiquement. REMARQUE : Vous pouvez remarquer que la pression affichée peut chuter après quelques secondes. Ceci est un phénomène normal.
- Pour arrêter le gonfleur à tout moment, replacez l'interrupteur principal en position centrale.

Remarque : Si l'interrupteur CA/CC est coupé, tous les réglages sont perdus et ils doivent être paramétrés à nouveau. Il s'agit d'une fonction de sécurité qui permet d'éviter le risque qu'un équipement soit surgonflé.

Utilisation du gonfleur comme manomètre

♦ Raccordez l'adaptateur de valve universel (9) à l'équipement devant être contrôlé.
◆ Enfoncez le commutateur de mode (2), du côté du symbole du pneu.
◆ L'écran affiche la pression de l'équipement.
- Après le contrôle, replacez le commutateur de mode (2) en position centrale et rangez le flexible pneumatique dans le compartiment de rangement.

Maintenance

Votre appareil BLACK+DECKER sans fil a été conçu pour fonctionner longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l'appareil dépend de son bon entretien et de son nettoyage régulier.

Avertissement ! Avant toute intervention de maintenance sur les appareils sans fil :

• Déchargez complètement la batterie si elle est intégrée au système, puis arrêtez l'appareil.
• Débranchez le chargeur avant de le nettoyer. Votre chargeur ne nécessite aucun entretien particulier, à l'exception d'un nettoyage régulier.
• Nettoyez régulièrement les fentes d'aération de votre appareil/chargeur à l'aide d'une brosse souple ou d'un chiffon sec.
• Nettoyez régulièrement le bloc-moteur à l'aide d'un chiffon humide. N'utilisez pas de détergents abrasifs ou à base de solvants.

Protection de l'environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veillez à recycler les produits électriques et les piles et batteries conformément aux dispositions locales en vigueur. Plus d'informations sont disponibles sur le site www.2helpU.com

Caractéristiques techniques

EDCINF18
Tension 18V
Poids 2 Kg (sans la batterie)
Classe II

FRANÇAIS

(Traduction des instructions initiales)

Batterie* BL1	318
Tension V	cc	18
Capacité Ah 1,3
Type Li-Ion

Batterie* BL1	518
Tension V	cc	18
Capacité Ah 1,5
Type Li-Ion

Batterie* BL2018
Tension V	cc	18
Capacité Ah 2,0
Type Li-Ion

Batterie* BL4018
Tension V	cc	18
Capacité Ah 4,0
Type Li-Ion

Batterie* BL1	554
Tension V	cc	18
Capacité mAh	2500
Type Li-Ion

Batterie* BL2	554
Tension V	cc	18
Capacité mAh	2500
Type Li-Ion

Bloc-batterieBluetooth de rem-placement*		BL1518ST BL2018ST
Tension V	cc	18 18
Capacité Ah	1,5 2
Type Li-Ion Li-Ion

Chargeur*		SSC-250040X
Tension d'entrée V	CA	230
Tension de sortie V	CC	8 - 20
Courant	mA	400

Garantie

Black & Decker est sûr de la qualité de ses produits et offre une garantie de 24 mois aux utilisateurs, à partir de la date d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone européenne de libre-échange.

Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Black & Decker et vous devez fournir une preuve d'achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 2 ans Black & Decker ainsi que l'adresse du réparateur agréé le plus proche sont disponibles sur le site Internet www.2helpU.com ou en contactant votre agence Black & Decker locale à l'adresse indiquée dans ce manuel.

Veuillez consulter notre site Internet www.blackanddecker.co.uk pour enregistrer votre nouveau produit Black & Decker et pour être tenu informé des nouveaux produits et offres spéciales.
