Produkttyp	Kompressor / Luftpumpe (akku- und netzbetrieben)
Marke	Black & Decker
Modell	BDCINF18
Gewicht	2 kg (ohne Akku)
Stromversorgung	Li-Ion-Akku 18V, 12V DC (Zigarettenanzünder), 230V AC
Akkutyp	Li-Ion (Kapazitäten von 1,3 Ah bis 4,0 Ah je nach Modell)
Maximaldruck	160 psi (für Zubehör)
Maximale Dauerbetrieb	2 Minuten bei 65 psi, dann 5 Minuten Pause
Aufpumpmodi	Hoher Druck (Reifen) und Großvolumen (Matratzen, Boote)
Automatische Abschaltung	Ja, im Hochdruckmodus (einstellbarer Druck)
Manometerfunktion	Ja, misst den Druck ohne aufzupumpen
Entlüftungsfunktion	Ja, über den Großvolumenschlauch
LCD-Bildschirm	Ja, zeigt Druck und Akkustand an
Mitgeliefertes Zubehör	Hochdruckschlauch, Großvolumenschlauch, universeller Ventiladapter, konische Düse, Messinganschluss, Nadelventil, 230V-Kabel, 12V-Kabel
Wartung	Lüftungsschlitze mit einer weichen Bürste reinigen; Motorblock mit feuchtem Tuch abwischen; keine scheuernden Reinigungsmittel
Sicherheit	Doppelte Isolierung (Klasse II), nicht Wasser aussetzen, nicht unbeaufsichtigt lassen
Garantie	24 Monate
Reparierbarkeit	Reparatur durch autorisierte Fachkraft; Ersatzteile verfügbar
Verwendungszweck	Aufpumpen von Reifen, Bällen, Matratzen, Schlauchbooten, Schwimmhilfen

Häufig gestellte Fragen - BDCINF18 BLACK & DECKER

Wie schalte ich die Luftpumpe BDCINF18 ein?

Wählen Sie die Stromquelle: 18V-Akku, 12V DC (Zigarettenanzünder) oder 230V AC. Stellen Sie den AC/DC-Schalter auf die entsprechende Position. Drücken Sie für den Hochdruckmodus den Modusschalter auf die Reifenseite. Für den Großvolumenmodus auf die Matratzenseite. Der LCD-Bildschirm leuchtet auf und das Gerät ist bereit.

Wie stelle ich den automatischen Abschaltdruck ein?

Verwenden Sie die Tasten + und - (4), um den gewünschten Druck auf dem LCD-Bildschirm auszuwählen. Sie können die Einheit (psi, bar, kPa) durch Drücken der Taste Druckmodus (5) ändern. Das Gerät stoppt automatisch, wenn der Druck erreicht ist.

Kann ich die Luftpumpe zum Entlüften von Gegenständen verwenden?

Ja, im Großvolumenmodus. Schließen Sie den Großvolumenschlauch an den Entlüftungsanschluss (11) an, führen Sie die Spitze in den Gegenstand ein und stellen Sie den Modusschalter auf Großvolumen. Achten Sie auf die ausströmende Luft.

Was tun, wenn die Luftpumpe anhält oder nicht startet?

Überprüfen Sie zuerst die Stromversorgung: geladener Akku, Zigarettenanzünderbuchse mit Strom (einige Fahrzeuge erfordern Zündung), 230V-Kabel eingesteckt. Wenn der Bildschirm aus ist, drücken Sie die Taste Druckmodus (5), um das Gerät zu reaktivieren. Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Fachkraft.

Wie lange ist die maximale Dauerbetriebszeit?

Im Großvolumenmodus ist die Dauerbetriebszeit auf 10 Minuten begrenzt, gefolgt von 20 Minuten Pause. Im Hochdruckmodus bei 65 psi nicht länger als 2 Minuten verwenden, dann 5 Minuten abkühlen lassen. Bei Drücken über 100 psi maximal 10 Minuten und dann 20 Minuten Pause einhalten.

Wie warte ich den Kompressor BDCINF18?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste oder einem trockenen Tuch. Der Motorblock kann mit einem feuchten Tuch abgewischt werden. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Vor der Reinigung das Gerät ausstecken und den Akku entfernen.

Welche wichtigen Sicherheitshinweise gibt es?

Richten Sie die Druckluft niemals auf sich oder andere. Lassen Sie das Gerät während des Aufpumpens nicht unbeaufsichtigt. Überprüfen Sie den vom Hersteller des aufzupumpenden Gegenstands angegebenen maximalen Druck. Verwenden Sie nur das mitgelieferte Zubehör oder Ausrüstung, die für mindestens 160 psi ausgelegt ist.

Welche Akkutypen sind kompatibel?

Die Luftpumpe ist kompatibel mit den BLACK+DECKER 18V MAX* Akkupacks der Serie, insbesondere den Modellen BL1518, BL2018, BL4018, BL1554, BL2554 sowie den Bluetooth-Versionen BL1518ST und BL2018ST. Verwenden Sie nur das mitgelieferte Ladegerät.

Wie bewahre ich das Zubehör auf?

Verstauen Sie die Schläuche in den entsprechenden Führungen (Hochdruck vorne, Großvolumen hinten). Die Düsen und Adapter werden im hinteren Fach aufbewahrt. Wickeln Sie das 12V-Kabel um die Kabelhalterung und stecken Sie den Stecker in seine Halterung.

Kann ich die Luftpumpe bei laufendem Fahrzeugmotor verwenden?

Nein, es wird nicht empfohlen, die Luftpumpe bei laufendem Fahrzeugmotor zu betreiben. Stellen Sie sicher, dass die Zigarettenanzünderbuchse mit Strom versorgt wird (bei einigen Fahrzeugen muss der Schlüssel auf Zubehör stehen).

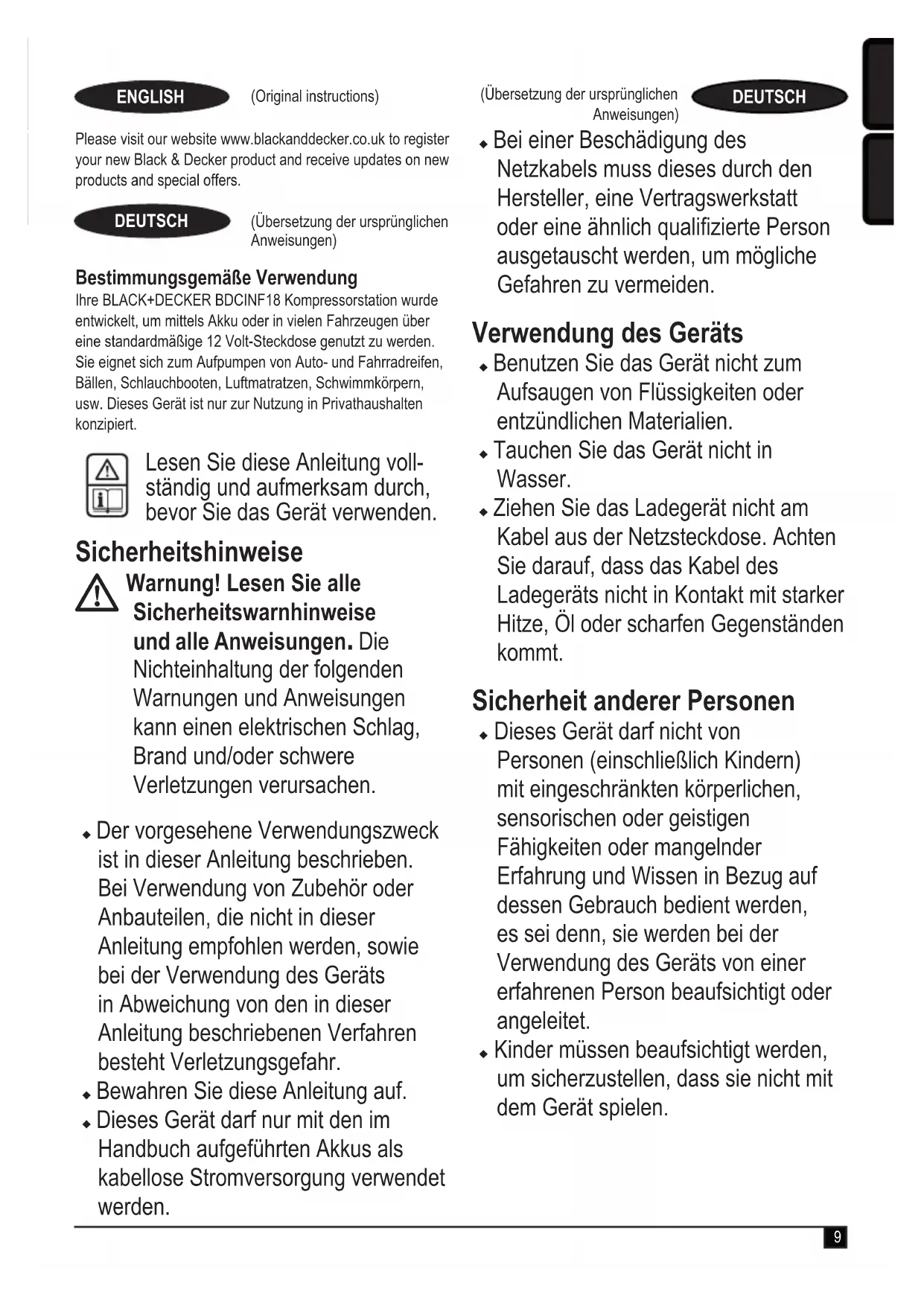

BEDIENUNGSANLEITUNG BDCINF18 BLACK & DECKER

(Übersetzung der ursprünglichen Anweisungen)

Bestimmungsgemäße Verwendung

Ihre BLACK+DECKER BDCINF18 Kompressorstation wurde entwickelt, um mittels Akku oder in vielen Fahrzeugen über eine standardmäßige 12 Volt-Steckdose genutzt zu werden. Sie eignet sich zum Aufpumpen von Auto- und Fahrradreifen, Bällen, Schlauchbooten, Luftmatratzen, Schwimmkörpern, usw. Dieses Gerät ist nur zur Nutzung in Privathaushalten konzipiert.

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden.

Sicherheitshinweise

Warnung! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.
♦ Bewahren Sie diese Anleitung auf.
- Dieses Gerät darf nur mit den im Handbuch aufgeführten Akkus als kabellose Stromversorgung verwendet werden.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

- Bei einer Beschädigung des Netzkabels muss dieses durch den Hersteller, eine Vertragswerkstatt oder eine ähnlich qualifizierte Person ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Verwendung des Geräts

• Benutzen Sie das Gerät nicht zum Aufsaugen von Flüssigkeiten oder entzündlichen Materialien.
• Tauchen Sie das Gerät nicht in Wasser.
• Ziehen Sie das Ladegerät nicht am Kabel aus der Netzsteckdose. Achten Sie darauf, dass das Kabel des Ladegeräts nicht in Kontakt mit starker Hitze, Öl oder scharfen Gegenständen kommt.

Sicherheit anderer Personen

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Inspektion und Reparaturen

Prüfen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder andere Bedingungen vorliegen, die Funktion beeinträchtigen könnten.

• Betreiben Sie das Gerät nicht, wenn Teile beschädigt oder defekt sind.
• Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
  Überprüfen Sie das Ladegerätkabel in regelmäßigen Abständen auf Beschädigungen. Tauschen Sie das Ladegerät aus, wenn das Kabel beschädigt oder defekt ist.
• Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Zusätzliche Sicherheitshinweise

• Aufpumpen von Fahrradreifen, Bällen, Schlauchbooten, Schwimmkörpern, Luftmatratzen und mehr in und rund um Ihr Zuhause. Der empfohlene maximale Dauereinsatz bei 65 psi sollte 2 Minuten eingeschaltet und 5 Minuten ausgeschaltet sein.
• Die Druckluft aus dem Kompressor darf nicht eingeatmet werden. Inhalieren Sie niemals die Luft aus dem Kompressor oder einem am Kompressor befestigten Atmungsgerät.
• Zu starker Luftdruck ist gefährlich, da er Gegenstände zum Platzen bringt.

Prüfen Sie die vom Hersteller für die aufzublasenden Gegenstände zugelassenen Druckluftwerte.

• Lassen Sie den Kompressor während des Betriebs nicht unbeaufsichtigt. Reifen bzw. andere aufzublasende Gegenstände könnten platzen.
• Verwenden Sie ein Reifendruckmessgerät, um den Reifendruck vor jeder Anwendung und beim Aufpumpen der Reifen zu prüfen; den korrekten Reifendruck können Sie der Seitenwand des Reifens entnehmen.
  Der Kompressor darf nicht selbständig repariert oder in sonstiger Weise verändert werden. Nehmen Sie keine Bohrungen, Verschweißungen oder andere Änderungen am Kompressor oder an den Aufsätzen vor.
• Benutzen Sie das Gerät nur mit dem beiliegenden Zubehör bzw. Teilen zur Luftbehandlung, die für mindestens 160 psi zugelassen sind.
• Die Verwendung von Zubehörteilen, die nicht für den Gebrauch mit dem Gerät empfohlen werden, kann gefährlich sein.
• Machen Sie keine Experimente. Hohe Druckluft ist gefährlich. Richten Sie den Luftstrom niemals auf sich selbst oder andere Personen.

Warnung! Lassen Sie den Hebel des Ventiladapters bei Nichtgebrauch stets geöffnet.

- Der Kompressor kann im Betrieb heiß werden.

Lassen Sie den Kompressor nach Gebrauch 30 Minuten abkühlen, bevor Sie ihn verstauen.

Nach dem Gebrauch

• Trennen Sie das Ladegerät von der Stromversorgung, bevor Sie es reinigen.
• Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen Ort auf.
• Kinder sollten keinen Zugang zu aufbewahrten Geräten haben.

Restrisiken

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

• Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
• Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
  Der längere Gebrauch eines Geräts kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
  ♦ Schwerhörigkeit.

♦ Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (z. B. bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Akkus

• Keinesfalls versuchen, den Akku zu öffnen.
• Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt.
• Nicht bei Temperaturen über 40 °C lagern.
• Laden Sie den Akku ausschließlich bei Umgebungstemperaturen zwischen 10 °C und 40 °C.
• Verwenden Sie ausschließlich das mitgelieferte Ladegerät.
• Wenn das Gerät längere Zeit nicht benutzt wird, sollten die Akkus entfernt werden.
• Beachten Sie bei der Entsorgung von Batterien und Akkus die Hinweise im Abschnitt "Umweltschutz".

Versuchen Sie nie, beschädigte Akkus aufzuladen.

Ladegeräte

• Verwenden Sie das BLACK+DECKER Ladegerät nur für den Akku des Werkzeugs, mit dem es geliefert wurde. Andere Akkus können platzen und Sachschäden oder Verletzungen verursachen.
• Versuchen Sie keinesfalls, nicht aufladbare Batterien zu laden.

• Lassen Sie beschädigte Kabel sofort austauschen.

• Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt.

• Versuchen Sie nicht, das Ladegerät zu öffnen.
• Nehmen Sie am Ladegerät keine Veränderungen vor.

Elektrische Sicherheit

Symbole auf dem Ladegerät

Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden.

eses Werkzeug ist doppelt isoliert; daher ist kein Erdungsleiter erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Das Ladegerät darf nur im Innenbereich verwendet werden.

Warnsymbole am Gerät

Am Gerät befinden sich folgende Warnsymbole inkl. Datum- scode.

Warnung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Schützen Sie das Gerät vor Feuchtigkeit und Regen.

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungs-arbeiten am Gerät beginnen.

Lassen Sie den Kompressor niemals unbeaufsichtigt.

Gerät der Klasse II

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. AC/DC-Netzschalter
2. Betriebsartschalter
3. LCD
4. Druckeinstelltasten
5. Druckmodus-/Reset-Taste
6. Griff
7. Großvolumiger Schlauch
8. Kegelförmiger Stutzen
9. Universalventiladapter
10. Hochdruckschlauch
11. 230V AC-Kabel
12. 12 V DC Kfz-Stecker
13. 18V MAX* Akkusteckplatz
14. Kompressor-Nadelventil
15. Adapter für Messingkupplung

16. Kegelförmiger Stutzen

17. Ablassanschluss der großvolumigen Pumpe

18. Befüllanschluss der großvolumigen Pumpe

Montage

Aufbewahrung des 12 V DC-Kabels

- Wickeln Sie das 12 V DC-Kabel um die Kabelaufbewahrung im Unterteil des Kompressors und rasten Sie den 12 V DC-Stecker (14) in dessen Lagerposition der Kabelaufbewahrung ein.

Aufbewahrung des Luftschlauchs

Der Hochdruckschlauch (10) befindet sich in einem Kanal zur Aufbewahrung auf der Stirnseite des Geräts. Wickeln Sie den Hochdruckschlauch in dem Kanal auf.

Aufbewahrung des großvolumigen Schlauchs

Der großvolumige Schlauch (7) befindet sich in einem Kanal zur Aufbewahrung an der Rückseite des Geräts. Wickeln Sie den großvolumigen Schlauch in dem Kanal auf.

Aufbewahrung von Zubehör

- Die Zubehörteile (16) (17) (18) werden an der Rückseite des Geräts im Zubehörfach aufbewahrt.

Montage des Zubehörs

Universalventiladapter (Abb.A)

• Ihr Kompressor ist mit dem kegelförmigen Standardstutzen (18), einer Messingkupplung (17) und dem Kompressor-Nadelventil (16) ausgestattet, das sich an der Rückseite des Geräts befindet.
• Stellen Sie bei Verwendung des Universalventiladapters (9) sicher, dass sich der Hebel in der senkrechten Stellung befindet.
  Stülpen Sie den Ventiladapter über den Schaft des Kompressor-Nadelventils, die Messingkupplung oder den kegelförmigen Stutzen.
• Drücken Sie den Hebel (19) am Universalventiladapter herunter, bis er einrastet.

- Stecken Sie das Kompressor-Nadelventil, die Messingkupplung oder den kegelförmigen Stutzen in das aufzublasende Objekt.

Hinweis: Stellen Sie sicher, dass sich der Hebel stets in der aufrechten Stellung befindet, wenn das Gerät nicht verwendet wird. Betreiben Sie den Kompressor nur mit dem Universalventiladapter oder den mitgelieferten Stutzen.

Hinweis: Stellen Sie sicher, dass der Universalventiladapter vor dem Einschalten des Kompressors fest eingerastet ist.

Großvolumiger Schlauch (Abb.B)

• Entfernen Sie den großvolumigen Schlauch (7) aus dem Aufbewahrungsfach.
• Richten Sie die Einkerbungen (20) des Schlauchs an den Noppen (21) des Befüllanschlusses der großvolumigen Pumpe (12) aus. Schieben Sie dann den Schlauch drauf, und drehen Sie ihn zum Fixieren gegen den Uhrzeigersinn.
• Um ihn zu entfernen, drehen Sie den Schlauch im Uhrzeigersinn und ziehen Sie ihn ab.

Hinweis: Viele aufblasbaren Gegenstände, insbesondere Luftmatratzen, verfügen über eine eingebaute Ventilklappe, die das Austreten von Luft während des Aufpumpens verhindert. Wenn diese Klappe nicht durch einen Stutzen weggedrückt wird, kann dieser Gegenstand nicht aufgeblasen werden. Drücken Sie den Stutzen fest in das Ventil, damit die Ventilklappe weggedrückt wird.

Warnung! Gefahr durch Platzen. Zu hoher Luftdruck kann zum Platzen von Objekten und zu Verletzungen führen. Prüfen Sie die vom Hersteller für die aufzublasenden Gegenstände zugelassenen Druckluftwerte.

Hinweis: Beachten Sie bei Gegenständen mit einem Luftdruckwert über 100 psi, dass die maximale Betriebsdauer des Kompressors bei 10 Minuten liegt. Warten Sie vor der erneuten Verwendung 20 Minuten.

Betrieb

Warnung! Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus, trennen es vom Netz und entfernen den Akku, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Starten kann zu Verletzungen führen.

Warnung! Betreiben Sie den Kompressor nicht bei laufendem Automotor.

Hinweis: Vergewissern Sie sich, dass an dem 12-Volt-Anschluss Spannung anliegt.

Bei einigen Fahrzeugen kann der Anschluss nur verwendet werden, wenn sich das Zündschloss in der Stellung befindet, in der elektrische Verbraucher mit Strom versorgt werden.

Anbringen und Entfernen des Akkus (Abb. C, D)

Hinweis: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladen werden.

Um den Akku in den Akkuanschluss (15) einzusetzen, richten Sie den Akku an den Schienen im Akkuanschluss aus und schieben Sie ihn in den Griff, bis der Akku ist fest im Werkzeug sitzt, und sorgen Sie dafür, dass er sich nicht lösen kann.
Um den Akku aus dem Werkzeug zu entnehmen, drücken Sie den Akku-Löseknopf (22) und ziehen Sie den Akku kräftig aus dem Werkzeuggriff. Legen Sie ihn wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

Einschalten (Abb. E, F)

Warnung! Gefahr durch Platzen. Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt. Übermäßiges Aufblasen von Reifen und anderen Gegenständen kann zu schweren Verletzungen und Sachschäden führen.

Hinweis: Wenn die Stromversorgung des Kompressors durch einen 12V- bzw. 20V-Akku oder 230V Wechselstrom erfolgt, bleibt die LCD-Anzeige für etwa 10 Minuten eingeschaltet, bevor sich das Display ausschaltet oder in den Ruhemodus wechselt.

Dies geschieht, wenn das Gerät nicht in Betrieb ist.

Um das System aufzuwecken, muss der Benutzer die Druckmodus-/Reset-Taste (5) drücken. Dann schaltet sich das LCD ein und der Kompressor ist einsatzbereit.

• Vor dem Einschalten Ihres Kompressors müssen Sie entscheiden, welche Stromquelle Sie verwenden wollen: 12V-Gleichstromadapter, 230V-Wechselstromkabel oder 20V-MAX*-Akku.
• Zur Verwendung des 12V-Gleichstromadapters oder des 20V-MAX*-Akkus stellen Sie den AC/DC-Netzschalter (1) an der Vorderseite des Geräts auf DC.
• Wenn Sie das 230V-Wechselstromkabel verwenden, müssen Sie das 12V-Wechselstromkabel vor jedem Gebrauch immer vollständig herausziehen.
  ♦ Verbinden Sie den 12V-Gleichstromadapter (14) mit dem 12V-Gleichstromanschluss Ihres Fahrzeugs.

Zur Verwendung des 230V-Wechselstromkabels stellen Sie den AC/DC-Netzschalter (1) an der Vorderseite des Geräts auf AC.

- Wenn Sie das 230V-Wechselstromkabel (13) verwenden, müssen Sie das Kabel vor jedem Gebrauch immer vollständig herausziehen.

- Stecken Sie das 230V-Wechselstromkabel (13) entweder in eine Wandsteckdose oder in ein geeignetes Verlängerungskabel, das in eine Wandsteckdose eingesteckt wird.

Hohes Volumen einschalten

Der großvolumige Schlauch wird für Objekte verwendet, die große Luftmengen enthalten, beispielsweise Luftmatratzen, Schlauchboote und Schwimmkörper.

Hinweis: Der Modus des hohen Volumens besitzt KEINE automatische Abschaltfunktion.

• Montieren Sie den großvolumigen Schlauch (7) am Befüllanschluss der großvolumigen Pumpe (12) gemäß Beschreibung im Abschnitt „Großvolumiger Schlauch“.
• Setzen Sie den großvolumigen Schlauch (7) oder den kegelförmigen Stutzen (8) in das aufzublasende Objekt ein.
• Drücken Sie auf die Seite des Betriebsartschalters (2) für hohes Volumen, die durch das Luftmatratzen-Symbol gekennzeichnet ist.
• Drücken Sie den Netzschalter zum Ausschalten in die mittlere Stellung.

Hochdruck einschalten

Der Hochdruckschlauch wird für Objekte verwendet, die mehr Luftdruck benötigen, z. B. Reifen und Basketbälle.

• Nehmen Sie den Hochdruckschlauch (10) aus dem Aufbewahrungsfach heraus.
• Montieren Sie einen Stutzen wie im Abschnitt „Universalventiladapter“ beschrieben.
  ◆ Setzen Sie den Stutzen in das aufzublasende Objekt ein.
• Drücken Sie auf die Hochdruck-Seite des Betriebsartschalters (2), die durch das Reifensymbol gekennzeichnet ist.
• Drücken Sie den Netzschalter zum Ausschalten in die mittlere Stellung.

Luft mittels großvolumigem Schlauch ablassen (Abb. H)

Warnung! Vorsicht vor austretenden Objekten. Beim Ablassen der Luft treten große Luftmengen aus dem Befüllanschluss der großvolumigen Pumpe (12) aus. Stellen Sie sicher, dass der Universalventiladapter nicht auf Personen und Gegenstände gerichtet ist.

◆ Entfernen Sie den großvolumigen Schlauch (7) aus dem Aufbewahrungsfach.
Richten Sie das Schlauchende (23) am Ablassanschluss der großvolumigen Pumpe (11) aus. Schieben Sie den Schlauch dann hinein, so dass er fest sitzt.
- Setzen Sie den Schlauch oder dessen kegelförmigen Stutzen (8) in das Objekt ein, aus dem die Luft abgelassen werden soll.
- Drücken Sie wie in Abbildung G gezeigt auf die Seite des Betriebsartschalters (2) für hohes Volumen, die durch das Luftmatratzen-Symbol gekennzeichnet ist.
- Drücken Sie den Netzschalter zum Ausschalten in die mittlere Stellung.
- Um den Schlauch abzunehmen, drehen Sie ihn im Uhrzeigersinn und ziehen Sie ihn ab.

Automatischen Abschaltdruck einstellen

Hinweis: Das LCD zeigt nur Luftdrücke an, wenn der Kompressor in Benutzung ist. Sowohl im Befüllen- als auch im Pumpenmodus wird das Gerät den Batterieladezustand anzeigen.

• Drücken Sie die Druckmodus-Taste (5), bis die gewünschte Druckeinheit (psi, bar oder kPa) angezeigt wird.
• Drücken Sie die - oder + Druckeinstelltasten (4), bis der erforderliche Druck angezeigt wird.
• Nach 3 Sekunden blinkt die Anzeige und zeigt erneut den Wert „0.0“ an. Dies entspricht dem normalen Ablauf des Ladevorgangs.
• Bringen Sie ggf. den Universalventiladapter und das gewünschte Zubehör an dem aufzublasenden Gegenstand an, und stellen Sie sicher, dass sich der Hebel in der unteren Stellung befindet, um diesen zu sichern.
• Um den Kompressor zu starten, drücken Sie den Betriebsartschalter (2) zur Seite des Reifensymbols.
  Das Gerät wird automatisch ausgeschaltet, wenn der aufzublasende Gegenstand den voreingestellten Druck erreicht hat. HINWEIS: Sie werden feststellen, dass der tatsächliche Druckablesewert nach einigen Sekunden abfällt. Dies entspricht dem normalen Ablauf des Ladevorgangs.
• Sie können den Kompressor jederzeit anhalten, indem Sie den Hauptschalter zurück in die mittlere Stellung drücken.

Hinweis: Wenn der AC/DC-Netzschalter ausgeschaltet wird, gehen alle Einstellungen verloren und müssen neu eingegeben werden. Dies ist ein Sicherheitsmerkmal, damit Objekte nicht übermäßig aufgeblasen werden.

Verwendung des Kompressors als Druckanzeige

Schließen Sie den Universalventiladapter (9) an das zu prüfende Objekt an.
- Drücken Sie den Betriebsartschalter (2) auf der Seite des Reifensymbols.
Das LCD wird den Druck des Objekts anzeigen.
- Drücken Sie den Betriebsartschalter (2) nach dem Prüfen zurück in die mittlere Stellung, und verstauen Sie den Luftschlauch in dessen Aufbewahrung zurück.

Wartung

Ihr BLACK+DECKER-Gerät ohne Netzkabel wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Warnung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten ohne Netzkabel:

- Entladen Sie den Akku vor dem Abschalten vollständig, wenn es sich um einen internen Akku handelt.

• Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät benötigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
• Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.
• Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

EDCINF18
Spannung 18V
Gewicht 2,0kg (ohne Akkus)
Klasse II

Akku* BL1318
Spannung V	DC	18
Kapazität Ah	1,3
Typ Li-lonen

Akku* BL1518
Spannung V	DC	18
Kapazität Ah	1,5
Typ Li-Ionen

Akku* BL2018
Spannung V	DC	18
Kapazität Ah	2,0
Typ Li-lonen

Akku* BL4018
Spannung V	DC	18
Kapazität Ah	4,0
Typ Li-lonen

Akku* BL1554
Spannung V	DC	18
Kapazität mAh 2500
Typ Li-Ionen

Akku* BL2554
Spannung V	DC	18
Kapazität mAh 2500
Typ Li-Ionen

Alternativer Bluetooth-Akku*		BL1518ST BL2018ST
Spannung V	DC	18 18
Kapazität Ah	1,5		2
Typ	Li-Ionen		Li-Ionen

Ladegerät*		SSC-250040X
Eingangsspannung VAC		230
Ausgangsspannung VDC		8 - 20
Stromstärke	mA	400

*Nicht im Lieferumfang des Geräts enthalten

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.de registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

Utilisation prévue
