BEDIENUNGSANLEITUNG ASI200 BLACK & DECKER

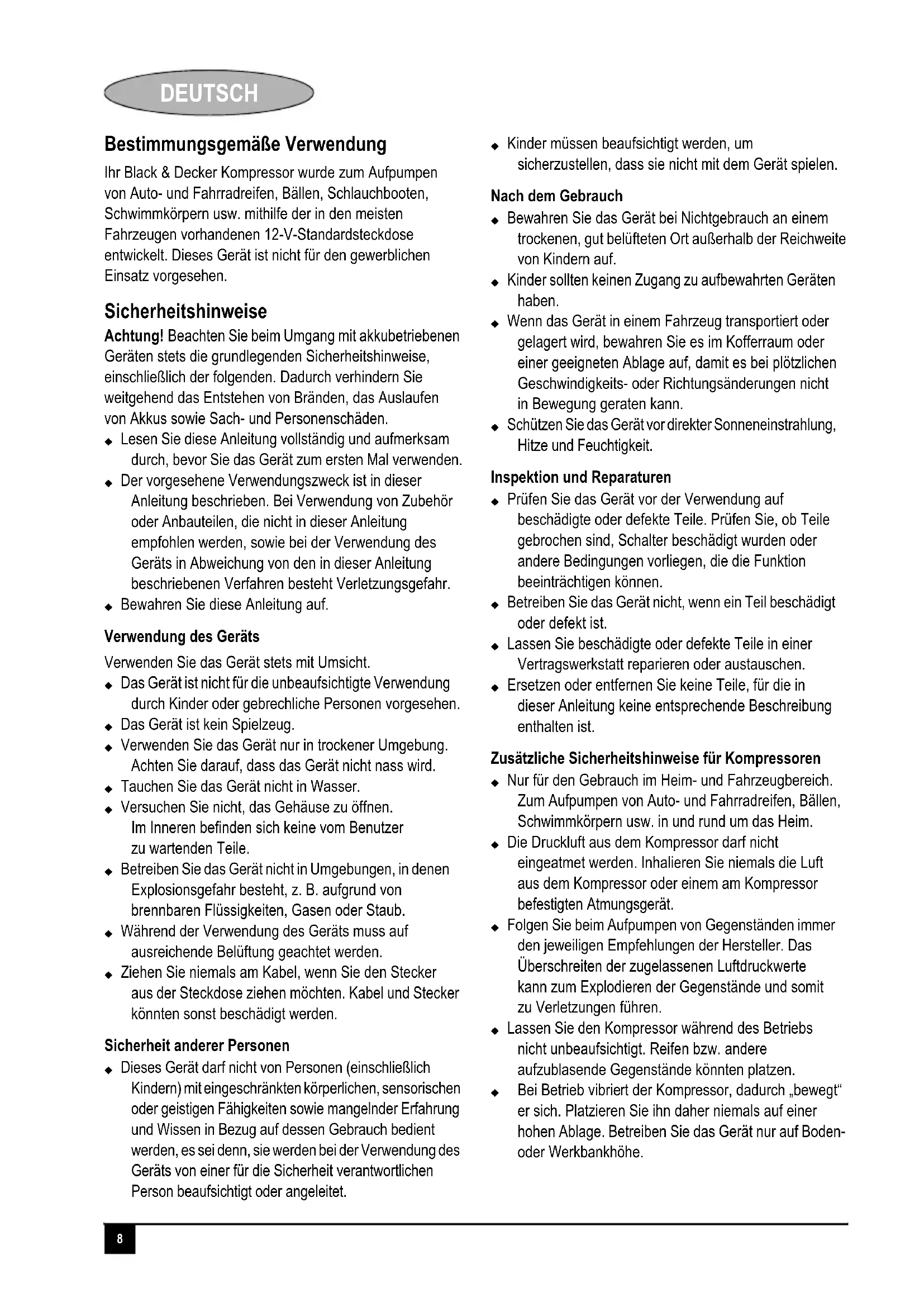

Bestimmungsgemäß Verwendung

Ihr Black & Decker Kompressor wurde zum Aufpumpen von Auto- und Fahrradreifen, Bällen, Schlauchbooten, Schwimmkorpmn usw. mithilfe der in den meisten Fahrzeugen vorhandenen 12-V-Standardsteckdose entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit akkubetriebenen Geräten stets die grundlegenden Sicherheitshinweise, einschließlich der folgenden. Dadurch verhindern Sie weltgehend das Entstehen von Branden, das Auslaufen von Akkus sowie Sach- und Personenschäden.

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschreiben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren besteht Verletzungsgefahr.
Bewahren Sie diese Anleitung auf.

Verwendung des Geräts

Verwenden Sie das Gerät stets mit Umsicht.

Das Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kinder oder gebrechliche Personen vorgesehen.
Das Gerat ist kein Spielzeug.
Verwenden Sie das Gerät nur in trockener Umgebung.
Achten Sie daraufuf, dass das Gerät nicht{nass wird.
Tauchen Sie das Gerät nicht in Wasser.
Versuchen Sie nicht, das Gehäuse zu öffnen. Im Inneren befinden sich keine vom Benutzer zu wartenden Teile.
Betreiben Sie das Gerät nicht in Umgebungen, in denen Explosionsgefahr besteht, z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub.
Wahlend der Verwendung des Geräts muss auf ausreichende Belüfung geachtet werden.
Ziehen Sie niemals am Kabel, wenn Sie den Stecker aus der Steckdoseziehen möchten. Kabel und Stecker konnten sonst beschadigt werden.

Sicherheit anderer Personen

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei dann, sie werden bei der Verwendung des Geräts von einer für die Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

Kinder mussen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät spielten.

Nach dem Gebrauch

Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, gut belufteten Ort außerhalb der Reichweite von Kindern auf.
Kinder sollen den keine Zugang zu aufbewahrten Geräten haben.
- Wenn das Gerät in einem Fahrzeug transportiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze und Feuchtigkeit.

Inspektion und Reparaturen

Prufen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prufen Sie, ob Teile gebrochen sind, Schalter beschädigt wurden oder andere Bedingungen vorliegen, die die Funktion beeinträchtigen können.
Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
- Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Zusätzliche Sicherheitschinweise für Kompressoren

Nur fur den Gebrauch im Heim- und Fahrzeugbereich. Zum Aufpumpen von Auto- und Fahrradreifen, Ballen, Schwimmkorpern usw. in und rund um das Heim.
Die Druckluft aus dem Kompressor darf nicht eingeatmet werden. Inhalieren Sie niemals die Luft aus dem Kompressor oder einem am Kompressor befestigten Atmungsgerät.
Folgen Sie beim Aufpumpen von Gegenständen immer den jeweiligen Empfehlungen der Hersteller. Das Überschreiben der zugelassenen Luftdruckwerte kann zum Explodieren der Gegenstände und somit zu Verletzungen führen.
Lassen Sie den Kompressor während des Betriebs nicht unbeaufsichtigt. Reifen bzw. andere aufzublasende Gegenstände konnten platzen.
Bei Betrieb vibriert der Kompressor, dadurch „bewegt" er sich. Platzieren Sieihn dazu niemals auf einer hohen Ablage. Betreiben Sie das Gerät nur auf Boden-oder Werkbankhöhe.

Der Kompressor darf nicht selbständig repariert oder in sonstiger Weise verändert werden. Nehmen Sie keine Bohrungen, Verschweibungen oder andere Änderungen am Kompressor oder an den Aufsätzen vor.
Betreiben Sie den Kompressor nicht bei laufendem Motor.
- Betreiben Sie das Gerät nur mit den gelieferten Zubehörheiten oder mit Komponenten, die für einen Druck von mindestens 8,28 bar/120 psi entwickelt wurden. Der Gebrauch von Zubehörheiten, die nicht für den Gebrauch mit dem Gerät empfohlen werden, kann gefährlich sein.
Spieler Sie nicht mit dem Gerät. Hohe Druckluft ist gefährlich. Richten Sie den Luftstrom niemals auf sich selbst oder andere Personen.
Der Kompressor kann während des Betriebs geh werden. Lassen Sie den Kompressor nach Gebrauch 30 Minuten abkühlen, bevor Sieihn verstauen.
- Tragen Sie den Kompressor niemals am Schlauch.
Richten Sie Aufblasstutzen und -schlauch niemals auf Personen oder Tiere.
Bewahren Sie den Kompressor außerhalb der Reichweite von Kindern auf.
Die Druckanzeige zeigt nur einen ungebahren Wert an. Der Reifendruck solle regelmäßig mit einem speziellen Messgerat geprüft werden.
- Prufen Sie vor der Inbetriebnahme das Netzkabel auf Beschädigungen und Verschleib.
- Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel oder der Netzstecker beschädigt oder defekt ist.

Warnsymbolole am Gerat

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Schützen Sie das Gerät vor Feuchtigkeit und Regen.

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungsrarbeiten am Gerät beginnen.

Lassen Sie den Kompressor niemals unbeaufsichtigt.

Merkmale

1. Beleuchting
2. Druckanzeige
3. Aufbewährungsfach für den Luftschlauch und den 12-Volt-Adapter
4. Luftschlauch mit Universalventiladapter
5. Ein-/Ausschalter
6. 12-Volt-Adapter
7. Ein-/Ausschalter für die Beleuchtung

Gebrauch

Aufbewährungsfach für Luftschlauch und Kabel (Abb. A)

Wickeln Sie das Gleichstromkabel um die Unterseite des Gerats, und verstauen Sie den Luftschlauch (4) und den 12-Volt-Adapter (6) im Aufbewährungsfach (3).

Anbringen des Zubehörs (Abb. B und C)

Ihr Kompressor wird mit den kegelformigen Standardstutzen und einem Nadelstutzen gefelert. Diese befinden sich am Gehäuse des Gerats (Abb. C).

Stellen Sie bei der Verwendung des Universalventiladapters sicher, dass sich der Hebel in der aufrechten Stellung befindet.
Stulpen Sie den Ventiladapter über den Nadelstutzen oder den kegelformigen Stutzen (Abb. B).
Drucken Sie den Hebel am Ventiladapter herunter, bis der Ventiladapter eingerastet ist.
- Stecken Sie den Nadelstutzen oder den kegelformigen Stutzen in das aufzublasende Objet.

Hinweis: Stellen Sie sicher, dass sich der Hebel stets in der aufrechten Stellung befindet, wenn das Gerät nicht verwendet wird.

Betreiben Sie den Kompressor nur mit dem Universalventiladapter oder den mitgelieferten Stutzen.

Hinweis: Stellen Sie safer, dass der Universalventiladapter vor dem Einsatz des Kompressors fest eingerastet ist.

Viele aufzublasende Gegenstände verfügen über eine eingebaute Ventilklappe, die das Austreten von Luft während des Aufpumpens verhindern soll. Wenn diese Klappe nicht durch einen Stutzen weggedrückt wird, kann dieser Gegenstand nicht aufgeblasen werden. Drücken Sie den Stutzen fest in das Ventil, damit die Ventilklappe weggedrückt wird.

Stappen Sie den Nadelstutzen zur Aufbewährung in einen der kegelförmigen Stutzen, und befestigen Sie die kegelförmigen Stutzen in den darauf vorgesehenen Aussparungen an der Unterseite des Kompressors (Abb. C).

DEUTSCH

Achtung! Zu hoher Luftdruck kann zum Platzen von Objekten und Personenschäden führen. Prüfen Sie die vom Hersteller der aufblasbaren Gegenstände zugelassenen Druckluftwerte.

Hinweis: Beachten Sie bei Gegenständen mit einem Luftdruckwert über 100 psi, dass die maximale Betriebsdauer des Kompressors bei 10 Minuten liegt. Warten Sie vor der erneuten Verwendung 20 Minuten.

Betreiben des Kompressors

Achtung! Betreiben Sie den Kompressor nicht bei laufendem Automotor.

Hinweis: Vergewissem Sie sich, dass am 12-Volt-Anschluss Spannung anliegt. Bei einigen Fahrzeugen kann der Anschluss nur verwendet werden, wenn sich das Zündschloss in der Stellung befindet, in der elektrische Verbraucher mit Strom versorgt werden.

So verwenden Sie die Anzeige

Wickeln Sie das 12-Volt-Gleichspannungskabel vor jedem Gebrauch vollständig ab.
Verbinden Sie den 12-Volt-Adapter (6) mit dem 12-Volt-Anschluss des Fahrzeugs.
Zum Betrieben des Kompressors müssen Sie die erforderlichen Einheiten (psi, bar oder kPa) und einen Wert für den Druck festlegen.

FestlegendeserforderlichenDrucks (Abb.D)

Achtung! Lassen Sie den Kompressor während des Betriebs nicht unbeaufsichtigt. Reifen bzw. andere aufzublasende Gegenstände konnten platzen.

Hinweis: Sie müssen die automatische Abschaltung aktivieren, bevor Sie das Gerät betreiben können.

Drücken Sie die Tasten 8 und 9 gleichzeitig, um die Druckeinheit (kPa, psi oder bar) zu wechseln, bis die erforderliche Einheit angezeigt wird.
Halten Sie die Taste 8 oder 9 drei Sekunden gedrückt, bis die Anzeige blinkt.
Drucken Sie während die Anzeige blinkt die Taste - oder + (8 und 9), bis der erforderliche Druck angezeigt wird.
Nach 3 Sekunden blinkt die Anzeige und zeigt erneut den Wert 0.0^ an. Dies entspricht dem normalen Betrieb.
Bringen Sie ggf. den Universalventiladapter und das gewünschte Zubehör an dem aufzublasenden Gegenstand an, und stellen Sie safer, dass sich der Hebel in der unteren Stellung befindet, um diesen zu sichern.
Stellen Sie zum Einsatz den Kompressors den Ein-/Ausschalter (5) in die Position I.

Das Gerät wird automatisch ausgeschelt, wenn der aufzublasende Gegenstand den voreingestellen Druck erreicht hat.
Stellen Sie zum Ausschalten des Kompressors den Ein-/Ausschalter (5) in die Position 0.
Entfernen Sie den Ventiladapter bzw. das Zubehör von dem aufzublasenden Gegenstand, und trennen Sie den 12-Volt-Adapter (6) von dem 12-Volt-Anschluss des Fahrzeugs.

Hinweis: Wenn der 12-Volt-Adapter vom 12-Volt-Anschluss des Fahrzeugs getrennt wird, werden alle Einstellungen gelöscht und müssen mithilfe der Anweisungen im Abschnitt „Festlegendes erforderlichen Drucks" erneut vorgenommen werden.

Betrieb der Beleuchtung

Stellen Sie zum Betreiben der Beleuchtung (1) sicher, dass der 12-Volt-Adapter (6) an den 12-Volt-Anschluss des Fahrzeugs angeschlossen ist.

Hinweis: Vergewissern Sie sich, dass an dem 12-Volt-Anschluss Spannung anliegt. Bei einigen Fahrzeugen kann der Anschluss nur verwendet werden, wenn sich das Zündschloss in der Stellung befindet, in der elektrische Verbraucher mit Strom versorgt werden.

Stellen Sie zum Einsatzen der Beleuchtung den Ein-/Ausschalter für die Beleuchtung (7) an der Seite des Geräts auf die Position I.
Stellen Sie zum Ausschalten der Beleuchtung den Ein-/Ausschalter für die Beleuchtung (7) an der Seite des Geräts auf die Position 0.

So wechseln Sie die Lampe aus (Abb. E)

Achtung! Stellen Sie bevor Sie beginnen sicher, dass der 12-Volt-Adaper nicht angeschlossen ist.

Entfernen Sie die Schraube (10) an der Oberseite der Linsenabdeckung (12).
Ziehen Sie die Linsenabdeckung (12) mithilfe der Nase (11) nach unten, um Zugang zur Lampe (13) zu erhalten.
Drucken Sie die Lampe zum Entfernen nachinnen, und drehen Sie die Lampe im Uhrzeigersinn (Abb. E).
Ersetzen Sie die Lampe (13) durch eine Lampe desselben Typs und derselben Leistung (12 V/5 W).
Bringen Sie die Linsenabdeckung (12) an, und befestigen Sie diese mit der Schraube (10).

Verwendendes Kompressors als Druckanzeige

Stellen Sie sicher, dass das Gerät angeschlossen ist, wie im Abschnitt „Beteiben des Kompressors" beschrieben.
Bringen Sie ggf. den Universalventiladapter und das gewünschte Zubehör an dem aufzublasenden Gegenstand an, und stellen Sie safer, dass sich der Hebel in der unteren Stellung befindet, um diesen zu sichern.
Auf der Anzeige wird der aktuelle Druck des Gegenstands angezeigt.

Wartung

Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine large Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfrei Betrieb setzt regelmäßige Pflege und Reinigung voraus.

Achtung! Vor dem Ausführren jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

Schalten Sie das Gerät aus, undziehen Sie den Netzstecker.
- Wenn das Gerät über einen separates Batteriepack oder Akku verfügt, schalten Sie das Gerät ab, und entnahme Son die Batterien aus dem Gerät.
- Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Trennen Sie das Ladegerät vor dem Reinigen von der Netzsteckdose. Das Ladegerät besteht keine Wartung, es sollte jedoch regelmäßig gereinigt werden.

Reinigen Sie regelmäßige die Lüftungsschlitze des Gerats und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.

Reinigen Sie das Motorghause regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Öffnen Sie regelmäßig das Spannffutter, und entfernen Sie durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Problembhebung

Problem mögliche Ursache mögliche Lösung
Der Kompressor Funktioniert nicht.	Der 12-Volt-Adapter ist nicht angeschlossen.	Schließen Sie den 12-Volt-Adapter an.
	Am Anschluss liegt keine Spannung an.	Bringen Sie den Zündschlüssel in die Position, in der der Anschluss mit Spannung versorgt wird.
	Es ist kein Wert für die Voreinstellung ausgewähl.	Wahlen Sie einen Wert für die Voreinstellung aus.
	Die Sicherung des 12-Volt-Adapters ist durchgebrannt.	Ersetzen Sie diese mit einer Sicherung derselben Geschäfte und desselen Typs (8 A/250 V).
	Das Kabel oder der Schalter ist defekt.	Lassen Sie das Kabel oder den Schalter in einer Black & Decker Vertragswerkstatt oder einer anderen autorisierten Werkstatt austauschen.

Ersetzen der Sicherung im Stecker fur den Zigarettenanzünder

Entfernen Sie die Kappe durch Drehung gegen den Uhrzeigersinn.
Lösen Sie die Kappe und den Zentrierstift.
Nehmen Sie die Sicherung hersa.
- Setzen Sie eine neue Sicherung desselben Typs und desselben Groß (8 A/250 V) ein.
Bringen Sie Kappe und Zentrierstift wieder an.
Drehen Sie die Kappe im Uhrzeigersinn fest.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt dar feinesfalls mit dem Hausmull entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benöttigen, entsorgen Sie es nicht mit dem Hausmüll. Führren Sie das Produkt einer getrennten Sammlung zu.

DEUTSCH

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien konnen Rohstoffe recycliert und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialienträgt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kaufe eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zunehmen, geben Sie das Gerätitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Bitte Fragen Sie ihre zuständige Black & Decker Niederlassung (Adresse in dieser Anleitung) nach einer Vertragswerkstatt in Ihrer Höhe. Außen dem ist eine Listeder Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Batterien und Akkus

Denken Sie bei der Entsorgung von verbrauchten Batterien und Akkus an unsere Umwelt:

Achten Sie darauf, dass die Akkukontakte nicht kurzgeschlossen werden.
Werfen Sie Akkus nicht ins Feuer, da dies Verletzungen oder eine Explosion zur Folge haben kann.
- Entladen Sie den Akku vollständig, und entfernen Sie ihn dann aus dem Gerät.
Akkus konnen recyclelt werden. Verpacken Sie die Akkus in einem geeigneten Behälter, sodass die Akkukontakte nicht kurzgeschlossen werden konnen. Bringen Sie die Batterien oder Akkus zu einer autorisierten Vertragswerkstatt oder zu einer Rücknahmestelle in Ihr Höhe.

Technische Daten

ASI200

Eingangsspannung VDC 12
Eingangsstrom A 8
Druck (max.) kPa/ps	i/bar 827 / 120 / 8,27
Gewicht kg 1,12

EU-Konformitätserklarung

ASI200 H1

Black & Decker erklart, dass diese Produkte den folgenden Normen entsprechen: Normen und gesetzliche Vorschriften. EN 60335, 2006/95/EC

Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Director of Consumer Engineering
moor, County Durham DL16 6JG,
Großbritannien
09.07.2009

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie.
These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler bzw. auf Nichterfüllung von Normen zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne dass dem Kunden damit mehr als unvermeidliche Unannehmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft verwendet wurde;
• wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;

wenn das Gerät durch Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäfer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ohnen kein die nachstgelegene Vertragswerkstatt mit. Außendem ist eine(Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neuen Black & Decker Produkt zu registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de.
