MANUALE UTENTE ASI200 BLACK & DECKER

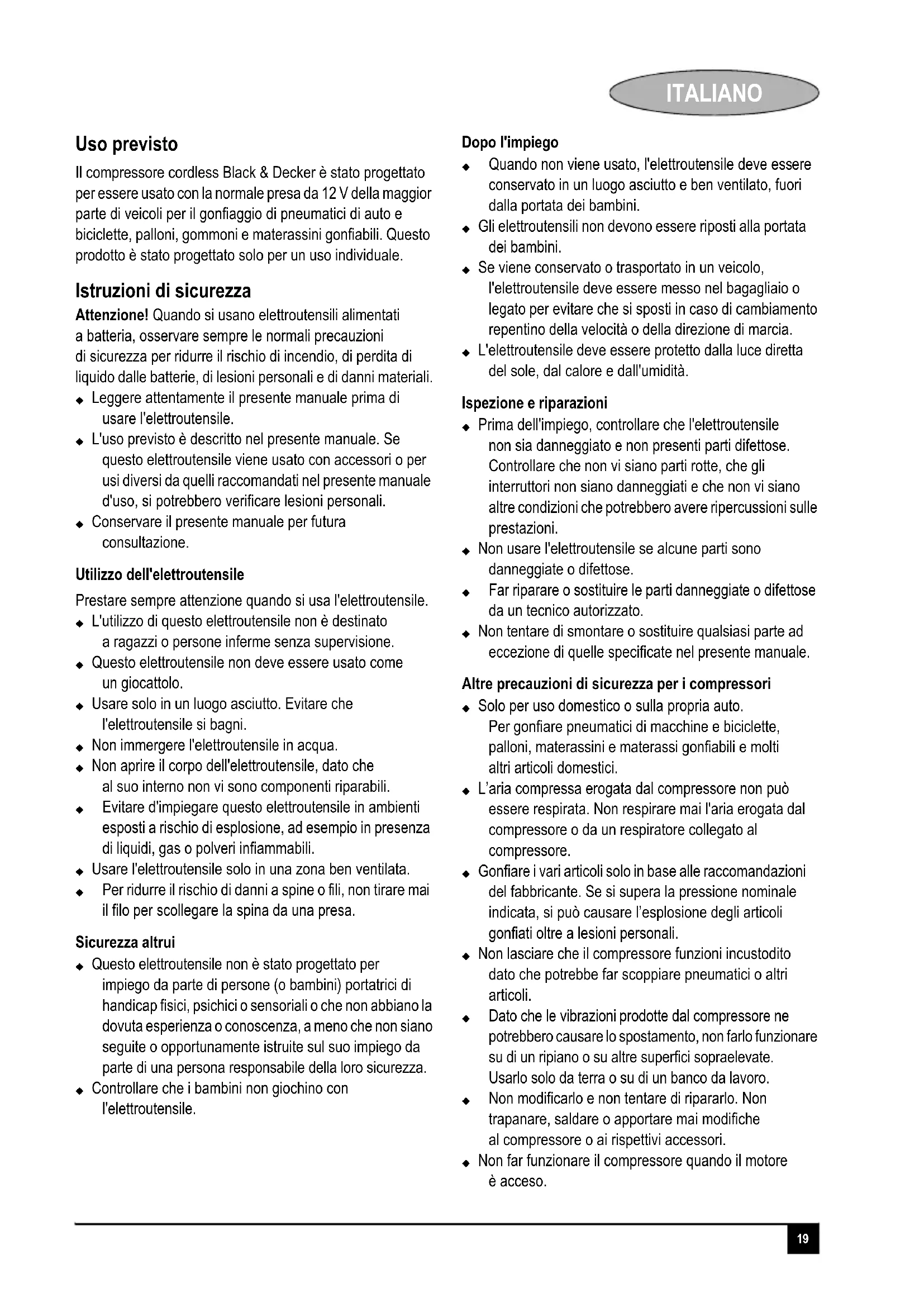

Il compressore cordless Black & Decker è stato progettato per essere usato con la normale presa da 12 V della maggior parte di veicoli per il gonfiaggio di pneumatici di auto e bicyclette, palloni, gommoni e materassini gonfiabili. Questo prodotto è stato progettato solo per un uso individuale.

Istruzioni di sicurezza

Attenzione! Quando si usano elettrotensili alimentati a batteria, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, di perdita di liquido delle batterie, di lesioni personali e di danni materiali.

Leggere attendamente il presente manuale prima di usare l'elettroutensile.
L'uso previsto è descritto nel presente manuale. Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.
Conservare il presente manuale per futura consultazione.

Utilizzato dell'eletttroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

L'utilizzo di questo elettrotensile non è destinato a ragazzi o persone inferme alla supervisione.
- Questo elettrotensile non deve essere usato come un giocattolo.
Usare solo in un luogo asciutto. Evitare che I'eeltroutensile si bagni.
Non immerge l'eletttroutensile in acqua.
Non apriere il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
Evitare d'impiegare quello elettroutensile in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili.
Usare l'eeltroutensile solo in una zona ben ventilata.
Per ridurre il rischio di anni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Sicurezza altrui

Questo elettROUTensile non è stato progettato per impiego da parte di persona (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente struite sul suo impiego da parte di una persona responsable della loro sicurezza.
Controllare che i bambini non giochino con I'eletttroutensile.

Dopo l'impiego

Quando non viene usato, l'elettroutensile deve essere conservato in un luogo asciutto e ben ventilato, fuori alla portata dei bambini.
Gli elettroutensili non devono essere riposti alla portata dei bambini.
Se viene conservato o trasportato in un veicolo, l'elettroutensile deve essere messo nel bagagliazio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.
L'elettROUTensile delve essere protetto alla luce diretta del sole, dal calore e dall'umidità.

Ispezione e riparazioni

• Prima dell'impiego, controllare che l'elettroutensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte, che gli interrupttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
  Non usare I'eletroutensile se alcune parti sono danneggiate o difettose.
  Far riparare o sostuire le parti danneggiate o difettose da un tecnico autorizzato.
  Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quale specificate nel presente manuale.

Altre precauzioni di sicurezza per i compressori

Solo per uso domestico o sulla propria auto. Per gonfiare pneumatici di macchine e biciclette, palloni, materassini e materassi gonfiabili e molti altri articoli domestici.
L'aria compressa erogata dal compressore non puo essere respirata. Non respirare mai l'aria erogata dal compressore o da un respiratore collegato al compressore.
Gonfiare i vari articoli solo in base alle raccomandazioni del fabbricante. Se si supera la pressione nominale indicata, si cui causare l'esplosion degli articoli gonfiati otre a lesioni personali.
Non lasciare che il compressore funzioni incustodito dato che potrebbe far scoppiare pneumatici o altri articoli.
Dato che le vibrazioni prodotte dal compressore ne potrebbero causare lo spostamento, non farlo funzionare su di un ripiano o su altre superfici sopraelevate. Usarlo solo da terra o su di un banco da lavoro.
Non modificarlo e non tentare di ripararlo. Non trapanare, saldare o apportare mai modifiche al compressore o ai rispetti accessori.
Non far funzionare il compressore quando il motore è acceso.

ITALIANO

Far funzionare solo con gli accessori forniti o con quelli con taratura nominale di 8,28 bar/120 psi o superiore. L'uso di accessori non raccomandi per impiego con quello elettroutensile potrebbe essere pericoloso.
Non giocare con questo elettroutensile. L'alta pressione è pericolosa. Non suntare il getto d'aria contro sé stessi o altri.
Il compressore potrebbe riscaldarsi durante l'impiego. Lasciare che il compressore si raffreddi per 30 minuti prima di metterlo via.
Non trasportare mai il compressore afferrandolo dal tubo di alimentazione dell'aria.
Non punctare l'ugello o il tubo verso animali o astanti.
Riporre il compressore lontano alla portata dei bambini.
Il manometro funge solo da guida. La pressione dei pneumatici deve essere controllata regolarmente con un manometro omologato.
Prima dell'uso, controllare che il filo di alimentazione non presenti segni di danni, invecciamento e usura.
Non usare I'eletroutensile se il filo di alimentazione o la spina sono danneggiati o difettosi (se pertinente).

Etichette sugli elettroutensili

Sull'elettroutensile appaioni i seguenti pittogrammi:

Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Non esporre I'elettroutensile alla pioggia o a un'umidità intensa.

Prima di eseguire la manutenzione o di pulire l'eeltroutensile, scollegare il filo di alimentazione alla presa.

Non lasciare il compressore incustodito.

Caratteristica

1. Luce di zona
2. Manometro
3. Vano per il tubo di alimentazione dell'aria e per l'adattatore da 12 V
4. Tubo di alimentazione dell'aria con adattatore valvola universale
5. Interruttore di accensione
6. Adattatore da 12 V
7. Interruttore di accensione luce di zona

Utilizzo

Tubo di alimentazione dell'aria e vano portafilo (fig. A)

Avvolgere il filo di alimentazione attorno alla base dell'elettroutensile e quindi riporre il tubo di alimentazione dell'aria (4) e l'adattatore da 12 V (6) nell'apposto vano (3).

Montaggio degli accessori (figg. B e C)

Il compressore viene fornito con le ghiere coniche standarde e l'uglio di gonfiaggio ad ago; questi componenti si trovano alla base dell'elettROUTensile (fig. C).

Per usare I'adattatore valvola, verificare che la leva si a sollevata.
Mettere l'adattatore valvola sopra lo stelo dell'ago o la ghiera conica (fig. B).
Abbassare la leva sull'adattatore per bloccarlo in sede.
Infilare l'ago o la ghiera conica nell'articolo da gonfiare.

Nota: Verificare sempre che la leva sia sollevata quando l'eeltroutensile non è usato.

Azionare il compressore solo con l'adattatore valvola universale o con le ghiere fornite.

Note: Accertarsi che l'adattatore valvola universale sua saldamente bloccato in sede prima di accendere il compressore.

Molti articoli gonfiabili sono dotati di deflettore interno che impedisce la perdita di aria durante il gonfiaggio. Se questo deflettore non viene spostato alla ghiera, l'articolo da goniare non può essere gonfiato. Calzare saldamente la ghiera sulla valvola per essere sicuri di aprirque questo deflettore.

Conservare l'ago di gonfiaggio all'interno di una delle ghiere coniche e agganciare le ghiere coniche nelle apposite fissure situate alla base del compressore (fig. C).

Attenzione! Una pressione dell'aria eccessiva cui potere causare lo scoppio dell'articolo in oggetto o lesioni personali.

Controllare il valore nominale massimo della pressione indicate del fabbricante degli articoli che si stanno gonfiando.

Note: Se il valore nominale della pressione dell'articolo che si sta gonfiando è superiore a 100 psi, tenere presente che il tempo di funzionamento massimo è di 10 minuti, seguito da un periodo di riposo di 20 minuti, prima del successivo riutilizzo.

Funzionamento del compressore

Attenzione! Non far funzionare il compressore quando il motore dell'auto è acceso.

Note: Verificare che la presa accessori da 12 V sia sotto tensione. Su alcuni veicoli, la presa accessori è quello tensione solo quando la chiave di accensione si trova sulla posizione accessori.

ITALIANO

Alimentazione del display

• Allungare sempre completeness il filo da 12 V c.c. prima di ciascun impiego.
  Collegare l'adattatore da 12 V (6) nella presa accessori da 12 V del veicolo.
  Per consentire al compressore di funzionare è necessario impostare le unità di misura desiderate (psi, bar o kPa) e un valore della pressione.

Impostazione della pressione richiesta (fig. D)

Attenzione! Non lasciare che il compressore funzioni incustodito dato che potrebbe far scoppiare pneumatici o altri articioli.

Nota: E necessario impostare la funzione di arresto automatico prima che il compressore possa funzionare.

Per passare da un'unità di misura all'altra (kPa, psi or bar), premere contemporaneamente i pulsanti 8 e 9 sono a quando sono visualizzate le unità di misura richieste.
Premere e tenere premuto per 3 secodi il pulsante 8 o 9 sino a quando il display lampeggia.
Mentre il display lampeggia, premere il pulsante - o + (8 e 9) sino a quando è visualizzata la pressione richiesta.
- Dopo 3 secondi il display lampeggia e ritorna a unalettura di "0.0". Si tratta di un fatto normale.
Collegare l'adattatore valvola universale e gli accessori, se richiesto, all'articolo da gonfiare, verificando che la leva sull'adattatore valvola sua abbassata e bloccata in sede.
Per accendere il compressore, premere l'interruttore di accensione (5) portandolo in posizione I.
- Quando l'articolo da gonfiare ha raggiunto il valore pretarato, il compressore si spegne automaticamente.
Per spagnere il compressore, spostare l'interruttor di accensione (5) sulla posizione 0.
Rimuovere l'adattatore valvola o l'accessorio dall'articolo gonfiato e scollegare l'adattatore da 12 V (6) alla presa accessori da 12 V del veicolo.

Note: Se l'adattatore da 12 V viene scollegato alla presa accessori da 12 V del veicolo, si perderanno tutte le impostazioni che dovranno essere reinserte seguito le istruzioni al paragrafo "Impostazione della pressione richiesta".

Funzionamento della luce di zona

Prima di usare la luce di zona (1), verificare che l'adattatore da 12 V (6) sua collegato alla presa accessori da 12 V del veicolo.

Note: Verificare che la presa accessori da 12 V sia sotto tensione. Su alcuni veicoli, la presa accessori è quello tensione solo quando la chiave di accensione si trovava sulla posizione accessori.

Per accendere la luce di zona, premere il relative interrottore di accensione (7), situato sul lato dell'eletttroutensile, sulla posizione I.
Per spegnere la luce di zona, premere il relative interrottore di accensione (7), situato sul lato dell'eletttroutensile, sulla posizione 0.

Sostituzione della lampadina (fig. E)

Attenzione! Verificare che l'adattatore da 12 V non sia collegato prima di iniziare esta procedura.

Svitare la vite (10) alla parte superiore del coperchio della lente (12).
Abbassare il coperchio della lente (12) using la linguetta (11) per raggiungere la lampadina (13).
Per togliere la lampadina, premerla e ruotarla in senso orario (fig. E).
Sostituire la lampadina (13) con una del medesimo tipo e potenza (12 V/5 W).
Montare il coperchio della lente (12) e fissarlo con la vite (10).

Utilizzo del compressore come manometro

Verificare che l'eletttroutensile sua alimentato come descritto al paragrafo "Funzionamento del compressore".
Collegare l'adattatore valvola universale e gli accessori, se richiesto, all'articolo da gonfiare, verificando che la leva sull'adattatore valvola sua abbassata e bloccata in sede.
Il display indica ora il valore effettivo della pressione nell'articolo.

Manutenzione

Questo appearecchio/eletttroutensile Black & Decker con o sanza filo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre ave cura dell'eletttroutensile e sottomorlo a pulizia periodica.

Attenzione! Prima di eseguire interventi di manutenzione suelettroutensili con o senza filo procedere come descritto di seguito.

Spagnere e scollegare l'apparecchio/elettroutensile.
- Oppure spagnere ed estrarre la batteria se l'apparecchio/ elettROUTensile è dotato di battery pack a parte.
Oppure scaricare completeness la batteria se è di tipo integrale e quindi spegnerlo.
Scollegare l'alimentatore prima di pulirlo. L'alimentatore non richiede nessuna manutenzione salvo una regolare pulitura.

Pulire regolarmente le prese di ventilazione dell'apparecchio/eletttroutensile/alimentatore con un pennello o con un panno morbido e asciutto.

ITALIANO

Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Apriere regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall'interno (se in dotazione).

Ricerca guasti

Problema Possibile causa Eventuale soluzione
Il compressore non funziona	Adattatore da 12 V non collegato	Collegare l'adattatore da 12 V
	Presa accessori non molto tensione	Portare la chiave sulla posizione accessori
	Non è stato impostato il valore pretarato	Impostare il valore pretarato
	Il fusibile nell'adattatore da 12 V è bruciato	Sostituire il fusibile con uno del medesimo tipo e potenza (8 A/250 V).
	Il filo di alimentazione o l'interruttore sono danneggiati.	Far sostituire il filo di alimentazione o l'interruttore presso un centro di assistenza o un rivenditore Black & Decker autorizzato.

Sostituzione del fusabile nello spinotto per presa accessori c.c.

Staccare la calotta ruotandola in senso antiorario.
Allentare la calotta e la spina centrale.
Estrarre il fusibile.
- Montare un nuovo fusabile del medesimo tipo e misura ((8 A/250 V).
Rimettere la calotta e la spina centrale.
Serrare la calotta ruotandola in senso orario sullo spinotto.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non devesse smallito con i normali rifiuti domestici.

Nel caso in cui l'electroutensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettrotensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai propri clientsi la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usfuquire di tale servizio, è sufficiente restituire il prodotto a qualsiasi technique autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. In alternatively, un elenco Completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

Batterie

Alla fine della loro vita utile, smaltire le batterie in conformità alle norme ambientali.

Non cortocircuitare i terminali della batteria.
Non smaltire le batterie bruciandole dato che si potrebbe causare un'esplosione.
Scaricare completeness la batteria e toglierla dall'elettroutensile.
Le batterie sono riciclabili. Imballare la batteria o le batterie in modo idoneo per evitare che i terminali possano essere cortocircuitati. Portarle presso un technician autorizzato o il centro di riciclaggio di zona.

Dati tecnici

ASI200

Tensione in ingresso V c.c. 12

Corrente in ingresso A 8

Pressione (max) kPa / psi / bar 827 / 120 / 8,27

Peso kg 1,12

Dichiarazione di conformità CE

ASI200 H1

Black & Decker dichiara che i presenti prodotti sono

conformi a:

Norme e leggi:

EN60335, 2006/95/CE

Il sottoscritto è responsable della redazione di quello documento technique e rilascia但这a dichiarazione per conto di Black & Decker

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risultata difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
il prodotto non sia stato usato in modo improprio oscorretto;
il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova d'acquisto al venditore o al technique autorizzato. Per individuire il technique autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. In alternatively, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.
