BEDIENUNGSANLEITUNG ASI500 BLACK & DECKER

Deutsch (Übersetzung der ursprünglichen Anweisungen) 11

Bestimmungsgemäße Verwendung

Ihr Black & Decker Kompressor wurde zum Aufpumpen von Auto- und Fahrradreifen, Bällen, Schlauchbooten, Luftmatratzen, Schwimmkörpern usw. entwickelt, entweder im kabellosen Betrieb oder mithilfe der in den meisten Fahrzeugen vorhandenen normalen 12-Volt-Gleichspannungsbuchse. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit akkubetriebenen Geräten stets die grundlegenden Sicherheitshinweise, die im Folgenden beschrieben werden. Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und Personenschäden.

♦ Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben.
- Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.
♦ Bewahren Sie diese Anleitung auf.

Verwendung des Geräts

◆ Verwenden Sie das Gerät stets mit Umsicht.
◆ Tauchen Sie das Gerät nicht in Wasser.
- Versuchen Sie nicht, das Gehäuse zu öffnen. Im Inneren befinden sich keine zu wartenden Teile.
- Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden.
Ziehen Sie niemals am Kabel, wenn Sie den Stecker aus der Steckdose ziehen möchten. Kabel und Stecker könnten sonst beschädigt werden.

Nach dem Gebrauch

• Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern auf.
• Kinder sollten keinen Zugang zu aufbewahrten Geräten haben.
• Wenn das Gerät in einem Fahrzeug transportiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.
  Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze und Feuchtigkeit.

Inspektion und Reparaturen

• Prüfen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder andere Bedingungen vorliegen, die die Funktion beeinträchtigen könnten.
• Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
• Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
• Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Zusätzliche Sicherheitshinweise für Kompressoren

• Nur für den Gebrauch im Heim- und Fahrzeugbereich. Zum Aufpumpen von Auto- und Fahrradreifen, Bällen, Schwimmkörpern usw. in und rund um das Heim.
• Die Druckluft aus dem Kompressor darf nicht eingeatmet werden. Inhalieren Sie niemals die Luft aus dem Kompressor oder einem am Kompressor befestigten Atmungsgerät.
• Folgen Sie beim Aufpumpen von Gegenständen immer den jeweiligen Empfehlungen der Hersteller. Das Überschreiten der zugelassenen Luftdruckwerte kann zum Explodieren der Gegenstände und somit zu Verletzungen führen.

- Lassen Sie den Kompressor nicht unbeaufsichtigt. Reifen bzw. andere aufblasbare Gegenstände könnten platzen.

- Bei Betrieb vibriert der Kompressor und kann sich „bewegen“. Platzieren Sie ihn daher niemals auf einer hohen Ablage. Betreiben Sie das Gerät nur auf Boden- oder Werkbankhöhe.

Der Kompressor darf nicht selbständig repariert oder in sonstiger Weise verändert werden. Nehmen Sie keine Bohrungen, Verschweißungen oder andere Änderungen am Kompressor oder an den Aufsätzen vor.

◆ Betreiben Sie den Kompressor nicht bei laufendem Motor.

- Betreiben Sie das Gerät nur mit den gelieferten Zubehörteilen oder solchen, die für einen Druck bis mindestens 160 psi/11,03 bar/1103 kPa entwickelt wurden. Die Verwendung von Zubehörteilen, die nicht für den Gebrauch mit dem Gerät empfohlen werden, kann gefährlich sein.

♦ Spielen Sie nicht mit dem Gerät. Hohe Druckluft ist gefährlich. Richten Sie den Luftstrom niemals auf sich selbst oder andere Personen.

DEUTSCH

Der Kompressor kann während des Betriebs heiß werden. Lassen Sie den Kompressor nach Gebrauch 30 Minuten abkühlen, bevor Sie ihn verstauen.
♦ Tragen Sie den Kompressor niemals am Schlauch.
- Richten Sie Aufblasstutzen und -schlauch niemals auf Personen oder Tiere.
- Bewahren Sie den Kompressor außerhalb der Reichweite von Kindern auf.
- Die Druckanzeige zeigt nur einen ungefähren Wert an. Der Reifendruck sollte regelmäßig mit einem speziellen Messgerät geprüft werden.
- Prüfen Sie vor der Inbetriebnahme das Netzkabel auf Beschädigungen und Verschleiß.
- Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel oder der Netzstecker beschädigt oder defekt ist.

Sicherheit anderer Personen

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte

Akkus

◆ Auf keinen Fall öffnen.
◆ Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt.
◆ Setzen Sie den Akku keinen hohen Temperaturen aus.
♦ Nicht bei Temperaturen über 40°C lagern.
- Laden Sie den Akku ausschließlich bei Umgebungstemperaturen zwischen 10°C und 40°C.
- Verwenden Sie ausschließlich das mit dem Gerät gelieferte Ladegerät.

- Bei der Entsorgung von Akkus die Hinweise im Abschnitt „Umweltschutz“ beachten.

Der Akku darf nicht durch mechanische Krafteinwirkung oder Belastungen beschädigt oder verformt werden. Andernfalls besteht Verletzungs- und Brandgefahr.

♦ Laden Sie beschädigte Akkus nicht auf.

- Unter extremen Bedingungen können Akkus undicht werden. Wenn Sie feststellen, dass aus dem Akku Flüssigkeit austritt, wischen Sie diese vorsichtig mit einem Tuch ab. Vermeiden Sie Hautkontakt.

- Beachten Sie nach Haut- oder Augenkontakt die folgenden Hinweise.

Achtung! Batteriesäure kann Sach- oder Personenschäden verursachen. Spülen Sie die Säure nach Hautkontakt sofort mit Wasser ab. Suchen Sie einen Arzt auf, wenn sich auf der Haut Rötungen, Reizungen oder andere Irritationen zeigen. Spülen Sie das Auge nach Augenkontakt sofort mit sauberem Wasser aus, und suchen Sie einen Arzt auf.

Ladegeräte

Das Ladegerät ist für eine bestimmte Spannung ausgelegt. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Achtung! Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

• Verwenden Sie das Black & Decker Ladegerät nur für den Akku des Geräts, mit dem es geliefert wurde. Andere Akkus könnten platzen und Sachschäden oder Verletzungen verursachen.
• Versuchen Sie keinesfalls, nicht aufladbare Batterien zu laden.
• Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.
• Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt.
• Versuchen Sie nicht, das Ladegerät zu öffnen.
• Nehmen Sie am Ladegerät keine Veränderungen vor.
• Während das Gerät/der Akku geladen wird, muss auf ausreichende Belüftung geachtet werden.

Elektrische Sicherheit

Das Ladegerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

• Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.
  ◆ Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Lesen Sie vor dem Gebrauch des Kompressors die Anleitung.

Schützen Sie das Gerät vor Feuchtigkeit und Regen.

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungsarbeiten am Gerät beginnen.

Lassen Sie den Kompressor niemals unbeaufsichtigt.

Merkmale

1. Ein-/Ausschalter
2. LCD-Anzeige
3. Handgriff
4. Hochvolumiger Pumpenanschluss zum Luftablassen
5. Luftschlauch mit Universalventiladapter
6. Universalventiladapter
7. Hochvolumiger Schlauch
8. 12-Volt-Gleichspannungs-Kfz-Anschluss
9. Stecker des Ladegeräts/des Ladeadapters
10. Hochvolumiger Pumpenanschluss zum Aufpumpen
11. Ladebuchse
12. LED-Leuchte
13. Ladegerät
14. Zubehörfach

Abb. A

1. LED-Ladeanzeige

Vor der Verwendung (Abb. A)

Der integrierte Akku muss 4 bis 5 Stunden mithilfe des mitgelieferten Wechselstrom-Ladegeräts (13) geladen werden.

• Stecken Sie den Stecker des Ladeadapters (9) in die Ladebuchse (11) an der Vorderseite des Geräts.
• Stecken Sie das Wechselstrom-Ladegerät (13) in die Netzsteckdose.
  Die LED (15) am Wechselstrom-Ladegerät (13) zeigt den Ladestand an. (Rot: Gerät wird geladen, Grün: Gerät geladen).
• Wenn der Akku vollständig geladen ist, trennen Sie das Wechselstrom-Ladegerät von der Steckdose, und ziehen Sie den Stecker des Ladeadapters aus dem Gerät.

Hinweis: Verstauen Sie das Wechselstrom-Ladegerät zur späteren Verwendung an einem sicheren Ort.

Gebrauch

Aufbewahrungsfach für Schlauch und Kabel (Abb. B - D)

- Wickeln Sie das 12-Volt-Gleichspannungskabel (17) um die Unterseite des Geräts, und platzieren Sie den 12-Volt-Gleichspannungsadapter (8) im Aufbewahrungsfach (16), wie in Abb. B dargestellt. Drehen Sie den Adapter anschließend um 90°, um ihn einrasten zu lassen.

Der Luftschlauch (5) befindet sich in einem Aufbewahrungsschacht (26) an der Oberseite des Geräts (Abb. C). Vergewissern Sie sich, dass der Schlauch in die Halteklammern eingerastet ist und sich der Hebel (19) in der aufrechten Stellung befindet (Abb. D).
Der hochvolumige Schlauch (7) ist in einem Aufbewahrungsschacht in der Mitte des Geräts untergebracht und rastet an beiden Enden ein. Das Zubehör (14) ist an der Vorderseite des Geräts untergebracht.

Anbringen des Zubehörs (Abb. D, G - I)

Ihr Kompressor wird mit den kegelförmigen Standardstutzen und einem Nadelstutzen (14) geliefert. Diese befinden sich an der Vorderseite des Geräts (14).

♦ Stellen Sie bei der Verwendung des Universalventiladapters (6) sicher, dass sich der Hebel (19) in der aufrechten Stellung befindet.
Stülpen Sie den Universalventiladapter (6) über den Nadelstutzen oder den kegelförmigen Stutzen (Abb. D).
- Drücken Sie den Hebel (19) am Universalventiladapter (6) herunter, bis der Adapter eingerastet ist.
- Stecken Sie den Nadelstutzen oder den kegelförmigen Stutzen in das aufzublasende Objekt.

Hinweis: Stellen Sie stets sicher, dass sich der Hebel in der aufrechten Stellung befindet, wenn das Gerät nicht verwendet wird. Betreiben Sie den Kompressor nur mit dem Universalventiladapter oder den mitgelieferten Stutzen.

Hinweis: Stellen Sie sicher, dass der Universalventiladapter vor dem Einschalten des Kompressors fest eingerastet ist. Ihr Kompressor wird mit einem Hochvolumenadapter (24) geliefert. Dieser ist an der Vorderseite des Geräts untergebracht (Abb. G).

Zum Verwenden des Hochvolumenadapters (24) entfernen Sie diesen vom hochvolumigen Anschluss zum Aufpumpen (10).

♦ Nehmen Sie den hochvolumigen Schlauch (7) aus dem Aufbewahrungsfach.

◆ Entfernen Sie den kegelförmigen Stutzen (18) vom Ende des hochvolumigen Schlauchs (7).

♦ Bringen Sie den Hochvolumenadapter (24) am Ende des hochvolumigen Schlauchs an (Abb. H).

Viele aufblasbare Gegenstände, insbesondere Luftmatratzen, verfügen über eine eingebaute Ventilklappe, die das Austreten von Luft während des Aufpumpens verhindert. Wenn diese Klappe nicht durch einen Stutzen weggedrückt wird, kann dieser Gegenstand nicht aufgeblasen werden. Drücken Sie den Stutzen fest in das Ventil, damit die Ventilklappe weggedrückt wird.

DEUTSCH

Achtung! Zu hoher Luftdruck kann zum Platzen von Objekten und Personenschäden führen. Prüfen Sie die vom Hersteller für die aufzublasenden Gegenstände zugelassenen Druckluftwerte.

Hinweis: Beachten Sie bei Gegenständen mit einem Luftdruckwert über 100 psi/6,89 bar/689 kPa, dass die maximale Betriebsdauer des Kompressors bei 10 Minuten liegt. Warten Sie vor der erneuten Verwendung 20 Minuten.

Betreiben des Kompressors (Abb. E)

Achtung! Betreiben Sie den Kompressor nicht bei laufendem Automotor.

Hinweis: Vergewissern Sie sich, dass am 12-Volt-Gleichspannungsanschluss Spannung anliegt. Bei einigen Fahrzeugen kann der Anschluss nur verwendet werden, wenn sich das Zündschloss in der Stellung befindet, in der elektrische Verbraucher mit Strom versorgt werden.

So versorgen Sie die Anzeige über den 12-Volt-Gleichspannungsadapter mit Strom:

- Wickeln Sie das 12-Volt-Gleichspannungskabel vor jedem Gebrauch vollständig ab.

Schließen Sie den 12-Volt-Gleichspannungsadapter (8) an den 12-Volt-Gleichspannungsanschluss Ihres Fahrzeugs an.

- Stellen Sie den Ein-/Ausschalter (1) in die Stellung zum Aufpumpen (c), um die LCD-Anzeige mit Strom zu versorgen.

So betreiben Sie die LCD-Anzeige über den integrierten Akku (kabelloser Betrieb):

- Stellen Sie den Ein-/Ausschalter (1) in die Stellung zum Aufpumpen (c), um die LCD-Anzeige mit Strom zu versorgen.

Achtung! Lassen Sie den Kompressor während des Betriebs nicht unbeaufsichtigt. Reifen bzw. andere aufblasbare Gegenstände könnten platzen.

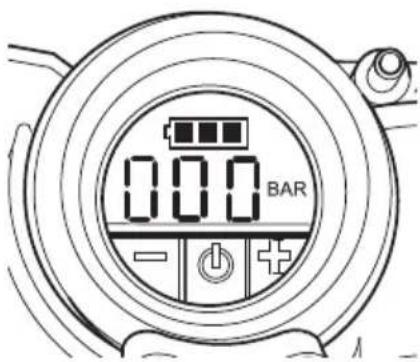

Festlegen des erforderlichen Drucks (Abb. E)

000 BAR - +

Hinweis: Der Aufpumpdruck wird nur auf der LCD-Anzeige angezeigt, wenn der Kompressor in Betrieb ist. Der Akkustatus wird immer angezeigt.

Akku muss geladen werden.

Akku wird geladen. Akku vollständig geladen.

Hinweis: Sie müssen die automatische Abschaltung aktivieren, bevor Sie das Gerät betreiben können (nur im Aufpumpmodus).

• Drücken Sie die Tasten - und + (21, 23) gleichzeitig, um die Druckeinheit (psi, bar oder kPa) zu ändern, bis die erforderliche Einheit angezeigt wird.
• Halten Sie die entweder die Taste - oder die Taste + (21, 23) drei Sekunden gedrückt, bis die Anzeige blinkt.
• Drücken Sie während die Anzeige blinkt die Taste - oder + (21, 23), bis der erforderliche Druck angezeigt wird.
• Nach 3 Sekunden blinkt die Anzeige und zeigt erneut den Wert „0.0 PSI / 0.00 BAR / 0 KPA“ an. Dies entspricht dem normalen Betrieb.
• Bringen Sie den Universalventiladapter (6) und ggf. das gewünschte Zubehör am aufzublasenden Gegenstand an, und stellen Sie sicher, dass sich der Hebel des Ventiladapters (19) in der unteren Stellung befindet, um diesen zu sichern.

Hinweis: Stellen Sie sicher, dass der Universalventiladapter ordnungsgemäß am aufzupumpenden Gegenstand angebracht ist.

• Drücken Sie zum Einschalten des Kompressors die Ein-/Austaste (22) auf der LCD-Anzeige.
  Das Gerät wird automatisch ausgeschaltet, wenn der aufzublasende Gegenstand den voreingestellten Druck erreicht hat.

Hinweis: Möglicherweise fällt der tatsächlich angezeigte Druckwert nach einigen Sekunden ab, dies entspricht jedoch dem Normalbetrieb.

Zum Ausschalten des Kompressors können Sie jederzeit die Ein-/Austaste (22) auf der LCD-Anzeige drücken.
- Entfernen Sie den Ventiladapter bzw. das Zubehör vom aufzublasenden Gegenstand, und trennen Sie den 12-Volt-Gleichspannungsadapter (6) vom 12-Volt-Gleichspannungsanschluss des Fahrzeugs.
◆ Drehen Sie den Ein-/Ausschalter (1) in die Stellung „Aus“ (b).

Hinweis: Wenn sich der Ein-/Ausschalter in der Stellung „Aus“ befindet, werden alle Einstellungen gelöscht und müssen mithilfe der Anweisungen im Abschnitt „Festlegen des erforderlichen Drucks“ erneut vorgenommen werden. Dieses Sicherheitsmerkmal soll ein ZU STARKES AUFPUMPEN von Gegenständen verhindern.

Verwenden des Kompressors als Druckanzeige

♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung zum Aufpumpen (c Abb. E).
Schließen Sie den Universalventiladapter (6) an den zu prüfenden Gegenstand an.
- Auf der LCD-Anzeige wird der Druck des Gegenstands angezeigt.
♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung „Aus“, und verstauen Sie den Luftschlauch wieder im Aufbewahrungsfach.

Betrieb der Hochvolumenpumpe

Hinweis: Betreiben Sie die Pumpe nicht bei laufendem Fahrzeugmotor.

Hinweis: Vergewissern Sie sich, dass am 12-Volt-Gleichspannungsanschluss Spannung anliegt. Bei einigen Fahrzeugen kann der Anschluss nur verwendet werden, wenn sich das Zündschloss in der Stellung befindet, in der elektrische Verbraucher mit Strom versorgt werden.

So verwenden Sie die Hochvolumenpumpe zum

Aufpumpen (z. B. für Luftmatratzen, Schlauchboote und Schwimmkörper)

Hinweis: Im Pumpenmodus GIBT ES KEINE automatische Abschaltung.

♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung zum Pumpen (a, Abb. E).
Ziehen Sie den hochvolumigen Schlauch (7) aus dem Aufbewahrungsschacht in der Mitte des Geräts, und schließen Sie ihn am hochvolumigen Pumpenanschluss zum Aufpumpen (10) (Abb. F) an.
♦ Schließen Sie den Schlauch (ggf. mit dem erforderlichen Zubehör) an den aufzupumpenden Gegenstand an.

• Drücken Sie zum Einschalten der Pumpe die Ein-/Austaste (22) auf der LCD-Anzeige.
• Wenn der Gegenstand wie gewünscht aufgepumpt ist, können Sie die Pumpe jederzeit ausschalten, indem Sie die Ein-/Austaste (22) auf der LCD-Anzeige drücken.
  Ziehen Sie den Schlauch vom Gegenstand ab, und verstauen Sie ihn im Gerät.
  ♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung „Aus“ (b Abb. E).

So verwenden Sie die Hochvolumenpumpe zum

Luftablassen (z. B. für Luftmatratzen, Schlauchboote und Schwimmkörper)

Hinweis: Im Pumpenmodus GIBT ES KEINE automatische Abschaltung.

♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung zum Pumpen (a Abb. E).
Ziehen Sie den hochvolumigen Schlauch (7) aus dem Aufbewahrungsschacht in der Mitte des Geräts, und schließen Sie ihn am hochvolumigen Pumpenanschluss zum Abpumpen (4) (Abb. F) an.
Schließen Sie den Schlauch (ggf. mit dem erforderlichen Zubehör) an den abzupumpenden Gegenstand an.
- Drücken Sie zum Einschalten der Pumpe den Ein-/Ausschalter (22) auf der LCD-Anzeige.
- Wenn der Gegenstand wie gewünscht abgepumpt ist, können Sie die Pumpe jederzeit ausschalten, indem Sie den Ein-/Ausschalter (22) auf der LCD-Anzeige drücken.
Ziehen Sie den hochvolumigen Schlauch (7) vom Gegenstand ab, und verstauen Sie diesen im Aufbewahrungsschacht in der Mitte des Geräts.
♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung „Aus“ (b Abb. E).

Betrieb der LED-Beleuchtung

So schalten Sie die LED-Leuchte (12) ein

♦ Stellen Sie den Ein-/Ausschalter (1) in die Stellung zum Aufpumpen (c Abb. E) oder zum Pumpen (a Abb. E).
- Drücken Sie die Tasten - oder + (21, 23) auf der LCD-Anzeige (2), um die LED-Leuchte (12) einzuschalten.

So schalten Sie die LED-Leuchte (12) aus

- Drücken Sie die Taste - oder + (21, 23) erneut.

- Stellen Sie den Ein-/Ausschalter (1) in die Stellung „Aus“.

Energiesparmodus

Das Gerät verfügt über einen Energiesparmodus, um die Lebensdauer des integrierten Akkus zu verlängern.

Wenn Sie das eingeschaltete Gerät mehr als zwei Minuten nicht verwenden, wird der Energiesparmodus aktiviert.

DEUTSCH

♦ Schalten Sie das Gerät mithilfe des Ein-/Ausschalters (1) ein und aus, oder drücken Sie eine beliebige Taste auf der LCD-Anzeige (2), um den Energiesparmodus zu beenden.

Hinweis: Nach dem Beenden des Energiesparmodus werden alle Einstellungen gelöscht und müssen mithilfe der Anweisungen im Abschnitt „Festlegen des erforderlichen Drucks“ erneut vorgenommen werden.

Wartung

Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.

Achtung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

♦ Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker.
- Wenn das Gerät über einen separaten Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie den Akku aus dem Gerät.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät benötigt keine Wartung, es sollte aber regelmäßig gereinigt werden.
- Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.
- Reinigen Sie das Gehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
- Öffnen Sie regelmäßig das Spannfutter, und entfernen Sie durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Problembehebung

Problem Mögliche Ursache Mögliche Lösung

Der Kompressor funktioniert nicht.	Fehler des internen Akkus.	Laden Sie den Akku.
	Der 12-Volt-Gleichspannungs-adapter ist nicht angeschlossen.	Schließen Sie den 12-Volt-Gleichspannungs-adapter an.

Problem Mögliche Ursache Mögliche Lösung

Am Anschluss liegt keine Spannung an.	Bringen Sie den Zündschlüssel in die Position, in der der Anschluss mit Spannung versorgt wird.
Der Ein-/ Ausschalter befindet sich nicht in der richtigen Stellung.	Bringen Sie den Schalter in die erforderliche Stellung.
Es ist kein Wert für die Voreinstellung ausgewählt.	Wählen Sie einen Wert für die Voreinstellung aus.
Die Sicherung des 12-Volt-Gleichspannungs-adapters ist durchgebrannt.	Ersetzen Sie diese mit einer Sicherung derselben Größe und desselben Typs (8 A/250 V).
Das Kabel oder der Schalter ist defekt.	Lassen Sie das Kabel oder den Schalter in einer Black & Decker Vertragswerkstatt oder einer anderen autorisierten Werkstatt austauschen.

Das Gerät pumpt nicht auf.	Ein falscher Modus ist ausgewählt.	Wählen Sie den richtigen Modus aus.
Die LCD-Anzeige leuchtet nicht.	Das Gerät befindet sich im Energiesparmodus.	Drücken Sie eine beliebige Taste auf der LCD-Anzeige oder den Ein-/Ausschalter.

Ersetzen der Sicherung im Stecker für den Zigarettenanzünder

◆ Entfernen Sie die Kappe durch Drehung gegen den Uhrzeigersinn.
◆ Entfernen Sie die Kappe und den Zentrierstift.
♦ Nehmen Sie die Sicherung heraus.
- Setzen Sie eine neue Sicherung desselben Typs und derselben Größe (8 A/250 V) ein.
♦ Bringen Sie Kappe und Zentrierstift wieder an.
◆ Drehen Sie die Kappe im Uhrzeigersinn fest.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen

Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Bitte fragen Sie Ihre zuständige Black & Decker Niederlassung (Adresse in dieser Anleitung) nach einer Vertragswerkstatt in Ihrer Nähe. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Technische Daten

	ASI500 H1
Eingangsspannung VDC 12
Eingangsstrom A 8
SLA (versiegelter	Ah 3,2
Bleisäureakku)
Druck (max.) psi/bar/kPa	160/11,03/1103
Gewicht kg	3.03

	Ladegerät
Eingang VAC 230
Ausgang VDC 12
Ausgangsstrom A 1

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler bzw. auf Nichterfüllung von Normen zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne dass dem Kunden dabei mehr als unvermeidlich Unannehmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft verwendet wurde;
• wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
• wenn das Gerät durch Fremdeinwirkung beschädigt wurde;
• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter:

www.2helpU.com

Bitte besuchen Sie unsere Website

www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter

www.blackanddecker.de.

FRANÇAIS

Utilisation

Nur die aufgefuerten teile sind lieferbar

Vergessen Sie nicht, Ihr Produkt registrieren zu lassen! www.blackanddecker.de/productregistration

Lassen Sie Ihr Produkt unter www.blackanddecker.de/productregistration online registrieren oder schicken Sie Ihren Nachnamen, Vornamen und den Produktcode an Black & Decker in Ihrem Land.

FRANÇAIS
