MANUAL DE UTILIZADOR ASI500 BLACK & DECKER

Português (Tradução das instruções originais) 45

A sua estação compressora Black & Decker destina-se a ser utilizada sem fios ou, na maioria dos veículos, a partir da tomada padrão de 12 Vcc, para encher pneus de automóveis e bicicletas, bolas, barcos insufláveis, colchões de ar, bóias, etc. Este produto destina-se apenas a utilização doméstica do consumidor.

Instruções de segurança

Advertência! Quando utilizar aparelhos alimentados por bateria, deve cumprir sempre medidas de segurança básicas, incluindo as seguintes, de modo a reduzir o risco de incêndio, choque eléctrico e danos pessoais.

♦ Leia cuidadosamente o manual completo antes de utilizar este aparelho.
◆ A utilização prevista para este aparelho está descrita no manual.
A utilização de qualquer acessório ou a realização de qualquer operação com este aparelho que não esteja incluída no presente manual de instruções poderá representar um risco de ferimentos pessoais.
♦ Conserve este manual para referência futura.

Utilizar o seu aparelho

♦ Tenha sempre cuidado ao utilizar o aparelho.
♦ Não mergulhe o aparelho em água.
- Não abra a estrutura do aparelho. Não existem peças substituíveis pelo utilizador no interior.
- Não utilize o equipamento em áreas com risco de explosão, tal como na presença de líquidos, gases ou poeiras inflamáveis.
Para reduzir o risco de danos nas fichas e cabos, nunca puxe o cabo para remover a ficha de uma tomada.

Após a utilização

• Quando não for utilizado, o aparelho deve ser guardado num local seco e com boa ventilação, longe do alcance das crianças.
  As crianças não devem ter acesso aos aparelhos armazenados.
• Quando o aparelho for guardado ou transportado num veículo, deverá ser colocado na bagageira ou fixo de forma a evitar o movimento devido a alterações súbitas na velocidade ou direcção.
  Este aparelho deve ser protegido da luz solar directa, do calor e da humidade.

Inspecção e reparações

• Antes da utilização, verifique a existência de peças danificadas ou avariadas no aparelho. Verifique se há peças partidas, danos nos interruptores ou outro tipo de condições que possam afectar o seu funcionamento.

• Não utilize este aparelho se alguma das suas peças estiver danificada ou avariada.

• Mande reparar ou substituir quaisquer peças danificadas ou avariadas por um agente de reparação autorizado.
  ♦ Nunca tente retirar ou substituir quaisquer peças que não as especificadas neste manual.

Instruções de segurança adicionais para compressores

◆ Apenas para utilização doméstica e em veículos.
Utilize para encher pneus de automóveis e bicicletas, bolas, bóias e outros itens.
- O ar comprimido produzido pelo compressor não é seguro para ser respirado. Nunca inale o ar produzido pelo compressor ou proveniente de um dispositivo de respiração ligado ao compressor.

- Encha apenas os itens de acordo com as recomendações do respectivo fabricante. Se exceder a pressão, poderá provocar uma explosão e originar ferimentos.

Esteja sempre perto do compressor quando este estiver em funcionamento. O compressor pode causar o rebentamento de pneus ou outros itens.

- Visto que a vibração produzida pelo compressor poderá causar a respectiva deslocação, não o coloque em funcionamento numa prateleira ou outra superfície elevada. Coloque-o em funcionamento apenas ao nível do solo ou numa bancada.

- Não modifique nem tente repará-lo. Nunca perfure, solde ou faça modificações no compressor ou nos respectivos acessórios.

- Não coloque o compressor em funcionamento quando o motor estiver ligado.

Utilize apenas os acessórios fornecidos ou acessórios classificados para uma pressão de 160 PSI/11,03 BAR/1103 KPA ou superior. A utilização de qualquer acessório não recomendado para a utilização com esta ferramenta poderá ser perigosa.

- Não brinque com a ferramenta. O ar comprimido é perigoso. Não direccione o fluxo do ar para si ou para terceiros.

- O compressor poderá ficar quente durante a utilização. Deixe o compressor arrefecer durante 30 minutos antes de o guardar.

◆ Nunca transporte o compressor pelo tubo.

- Não aponte o bocal nem o tubo na direcção de animais ou ou de pessoas.

◆ Guarde o compressor fora do alcance das crianças.

- O manómetro serve apenas para fins indicativos. A pressão dos pneus deve ser verificada regularmente com um manómetro certificado.

PORTUGUÊS

- Antes de utilizar, verifique se o cabo de alimentação apresenta sinais de corrosão, danos ou desgaste.

- Não utilize o aparelho se o cabo de alimentação ou a ficha de alimentação se encontrarem danificados ou avariados (se aplicável).

Segurança de terceiros

Este aparelho não deve ser utilizado por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparelho por uma pessoa responsável pela sua segurança.
- As crianças deverão ser vigiadas para que não mexam no aparelho.

Instruções de segurança adicionais para baterias e carregadores

Baterias

◆ Nunca tente abrir a bateria por motivo algum.
- Não exponha a bateria à água.
- Não exponha a bateria ao calor.
- Não armazene em locais onde a temperatura possa exceder os 40°C.
◆ Carregue apenas a temperaturas ambiente entre 10°C e 40°C.
- Carregue apenas com o carregador fornecido com o aparelho/ferramenta.
- Quando eliminar as baterias, siga as instruções da seccão “Proteger o ambiente”.
- Não danifique a bateria por perfuração ou impacto, pois poderá originar risco de ferimentos e incêndio.
♦ Não carregue baterias danificadas.
Em condições extremas, pode ocorrer uma fuga nas baterias. Se detectar a fuga de líquido das baterias, limpe o líquido cuidadosamente com um pano. Evite o contacto com a pele.
- Em caso de contacto com a pele ou com os olhos, siga as instruções seguintes.

Advertência! O fluido da bateria pode causar ferimentos pessoais ou danos materiais. Em caso de contacto com a pele, enxagúe imediatamente com água. Em caso de vermelhidão, dor ou irritação, contacte um médico.

Em caso de contacto com os olhos, enxagúe imediatamente com água limpa e contacte um médico.

Carregadores

O seu carregador foi concebido para uma tensão específica. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa de especificações.

Advertência! Nunca tente substituir a unidade do carregador por uma tomada normal de alimentação.

Utilize o seu carregador Black & Decker apenas para carregar a bateria do aparelho/ferramenta com que foi fornecido. Outras baterias poderão rebentar, provocando lesões pessoais e danos.
- Nunca tente carregar baterias não recarregáveis.
Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado Black & Decker para evitar acidentes.
- Não exponha o carregador à água.
♦ Não abra o carregador.
♦ Não manipule o interior do carregador.
- O aparelho/ferramenta/bateria deve ser colocado numa área com boa ventilação durante o carregamento.

Segurança eléctrica

O carregador tem um isolamento duplo; consequentemente, não é necessário um fio de terra. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa de características.

Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado Black & Decker para evitar acidentes.
- Nunca tente substituir a unidade do carregador por uma tomada normal de alimentação.

Rótulos nas ferramentas

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar o compressor.

Não exponha o aparelho à chuva ou humidade elevada.

Antes de executar qualquer manutenção ou limpeza no aparelho, desligue o cabo de alimentação.

Não deixe o compressor sem vigilância.

Características

1. Interruptor de ligação principal
2. LCD
3. Pega
4. Ligação de esvaziamento da bomba de alto débito
5. Tubo de ar com adaptador de válvula universal
6. Adaptador de válvula universal
7. Tubo de alto débito
8. Conector de 12 Vcc para veículo
9. Ficha do carregador
10. Ligação de enchimento da bomba de alto débito
11. Tomada
12. Luz LED
13. Carregador
14. Compartimento de acessórios

Fig. A

1. LED de carga

Antes de utilizar (fig. A)

A bateria tem de ser recarregada durante 4 a 5 horas utilizando o carregador CA (13) fornecido.

• Introduza a ficha (9) na tomada (11) existente na parte frontal da unidade.
  ◆ Ligue o carregador CA (13) à corrente eléctrica.
• O LED (15) do carregador CA (13) irá indicar o nível de carga. Vermelho: a unidade está a carregar. Verde: a unidade está carregada.
• Quando a bateria estiver totalmente carregada, desligue o carregador CA da corrente eléctrica e desligue a ficha da unidade.

Nota: Guarde o carregador CA num local seguro para utilização futura.

Utilização

Armazenamento do tubo e do cabo (fig. B - D)

• Enrole o cabo de 12 Vcc (17) em volta da base da unidade, coloque o adaptador de 12 Vcc (8) no respectivo local de armazenamento (16), conforme ilustrado na fig. B e, em seguida, rode-o 90° para of i x a r.
• O tubo de ar (5) está localizado num canal de arrumação (26) existente em redor da parte superior da unidade (fig. C); certifique-se de que o tubo está preso pelos ganchos de retenção e que a alavanca (19) está para cima (fig. D).
• O tubo de alto débito (7) está localizado num canal de arrumação existente em redor do centro da unidade e é fixo por ambas as extremidades. Os acessórios (14) estão guardados na parte frontal da unidade.

Montar os acessórios (fig. D, G - I)

O seu compressor é fornecido com os bocais cónicos padrão e com o bocal de agulha (14), que se encontram guardados na parte frontal da unidade (14).

Para utilizar o adaptador de válvula universal (6), certifique-se de que a alavanca (19) se encontra para cima.
♦ Coloque o adaptador de válvula universal (6) sobre a haste do bocal de agulha ou do bocal cónico (fig. D).
◆ Empurre a alavanca (19) do adaptador de válvula universal (6) para baixo para bloqueá-la.
♦ Coloque o bocal de agulha ou o bocal cónico no item que pretende encher.

Nota: Certifique-se sempre de que a alavanca está para cima quando não está a ser utilizada. O compressor só deverá ser utilizado com o adaptador de válvula universal ou com os bocais fornecidos.

Nota: Certifique-se de que o adaptador de válvula universal está fixo antes de ligar o compressor.

O compressor é fornecido com um adaptador de alto débito (24). Este adaptador encontra-se guardado na parte frontal da unidade (fig. G).

Para utilizar o adaptador de alto débito (24), remova-o da ligação de enchimento de alto débito (10).
♦ Remova o tubo de alto débito (7) da localização de arrumação.
♦ Remova o bocal cónico (18) da extremidade do tubo de alto débito (7).
Monte o adaptador de alto débito (24) na extremidade do tubo de alto débito (fig. H).

Vários itens insufláveis, especialmente colchões de ar, possuem uma patilha interna que evita a fuga de ar durante o enchimento. Se esta patilha não for deslocada pelo bocal, não será possível encher o item. Introduza o bocal com firmeza na válvula para garantir que esta patilha é afastada.

Advertência! A pressão de ar excessiva pode originar um risco de rebentamento ou ferimentos. Verifique a pressão máxima indicada pelo fabricante do item que está a encher.

Nota: Se a pressão do item que está encher for superior a 100 PSI/6,89 BAR/689 KPA, note que o período máximo de funcionamento é de 10 minutos; deixe o aparelho em repouso durante 20 minutos antes de o utilizar novamente.

Utilizar o compressor (fig. E)

Advertência! Não coloque o compressor em funcionamento quando o motor do carro estiver ligado.

Nota: Certifique-se de que a tomada de 12 Vcc para acessórios tem corrente. Em alguns veículos, a tomada para acessórios pode só ter corrente quando a chave de ignição estiver na posição de acessórios.

PORTUGUÊS

Para alimentar o visor a partir do adaptador de 12 Vcc:

◆ Estenda sempre totalmente o cabo de 12 Vcc antes de cada utilização.
♦ Ligue o adaptador de 12 Vcc (8) à tomada de 12 Vcc para acessórios do seu veículo.
♦ Coloque o interruptor de ligação principal (1) na posição de enchimento (c) para ligar o LCD.

Para alimentar o LCD a partir da bateria interna (funcionamento sem fios):

♦ Coloque o interruptor de ligação principal (1) na posição de enchimento (c) para ligar o LCD.

Advertência! Não deixe o compressor em funcionamento sem vigilância. O compressor pode causar o rebentamento de pneus ou outros itens.

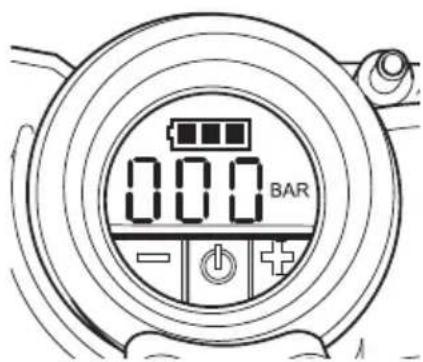

Definir a pressão pretendida (fig. E)

000 BAR - +

Nota: O LCD só apresenta a pressão de enchimento quando o compressor estiver a ser utilizado. O estado da bateria é sempre apresentado.

Totalmente carregado.

Nota: Tem de definir a função de desactivação automática antes de colocar a unidade em funcionamento (apenas no modo de enchimento).

Para alternar entre as várias unidades (PSI, BAR ou KPA), prima os botões - e + (21, 23) ao mesmo tempo até que a unidade pretendida seja apresentada.
- Mantenha premido o botão - ou + (21, 23) durante 3 segundos até o visor piscar.
◆ Enquanto o visor estiver a piscar, prima o botão - ou + (21, 23) até que pressão pretendida seja apresentada.

• Após 3 segundos, o visor piscará e voltará a apresentar uma leitura de “0,0 PSI/0,00 BAR/0 KPA”. Isto é normal.
• Ligue o adaptador de válvula universal (6) e um acessório, se necessário, ao item a encher, certificando-se de que a alavanca (19) do adaptador de válvula se encontra para baixo, de modo a bloqueá-lo.

Nota: Certifique-se de que o adaptador de válvula universal está correctamente encaixado no item a encher.

Para colocar o compressor em funcionamento, prima o botão de ligação (22) no LCD.
- Quando o item a encher atingir o valor predefinido, a unidade irá parar automaticamente.

Nota: Poderá notar que a leitura da pressão real diminui após alguns segundos; esta situação é normal.

Para parar o compressor a qualquer momento, prima o botão de ligação (22) no LCD.
◆ Retire o adaptador de válvula ou o acessório do item enchido e o adaptador de 12 Vcc (6) da tomada de 12 Vcc para acessórios do veículo.
Coloque o interruptor de ligação principal (1) na posição de desligado (c).

Nota: Se o interruptor de ligação principal for desligado, todas as definições serão perdidas e terão de ser reintroduzidas seguindo as instruções existentes em "Definir a pressão pretendida". Isto é uma função de segurança para impedir o risco de SOBREENCHIMENTO.

Utilizar o compressor como manómetro de pressão

Coloque o interruptor de ligação principal (1) na posição de enchimento (c fig. E).
- Introduza o adaptador de válvula universal (6) no item cuja pressão pretende verificar.
◆ O LCD irá apresentar a pressão do item.
- Quando concluir a verificação, coloque o interruptor de ligação principal (1) na posição de desligado e guarde o tubo de ar na localização de arrumação.

Nota: Não coloque a bomba em funcionamento quando o motor do veículo estiver ligado.

Nota: Certifique-se de que a tomada de 12 Vcc para acessórios tem corrente. Em alguns veículos, a tomada para acessórios pode só ter corrente quando a chave de ignição estiver na posição de acessórios.

Para encher um item utilizando a bomba de alto débito (por ex.: colchões de ar, barcos ou piscinas insufláveis):

Nota: O modo de bomba NÃO TEM uma função de desactivação automática.

♦ Coloque o interruptor de ligação principal (1) na posição de bomba (a, fig. E).
♦ Remova o tubo de alto débito (7) do canal de arrumação existente em redor do centro da unidade e ligue-o à ligação de enchimento da bomba de alto débito (10) (fig. F).
- Introduza o tubo (com acessórios, se necessário) no item que pretende encher.
Para colocar a bomba em funcionamento, prima o interruptor de ligação (22) no LCD.
- Quando o item estiver cheio, ou para parar a bomba a qualquer momento, prima o interruptor de ligação (22) no LCD.
◆ Retire o tubo do item e quarde-o na unidade.
♦ Coloque o interruptor de ligação principal (1) na posição de desligado (b fig. E).

Para esvaziar um item utilizando a bomba de alto débito

(por ex.: colchões de ar, barcos ou piscinas insufláveis):

Nota: O modo de bomba NÃO TEM uma função de desactivação automática.

♦ Coloque o interruptor de ligação principal (1) na posição de bomba (a fig. E).
♦ Remova o tubo de alto débito (7) do canal de arrumação existente em redor do centro da unidade e ligue-o à ligação de esvaziamento da bomba de alto débito (4) (fig F).
- Introduza o tubo (com acessórios, se necessário) no item que pretende esvaziar.
Para colocar a bomba em funcionamento, prima o interruptor de ligação (22) no LCD.
- Quando o item estiver esvaziado, ou para parar a bomba a qualquer momento, prima o interruptor de ligação (22) no LCD.
♦ Remova o tubo de alto débito (7) do item e guarde-o no canal de arrumação existente em redor do centro da unidade.
♦ Coloque o interruptor de ligação principal (1) na posição de desligado (b fig. E).

Utilizar a luz LED

Para ligar a luz LED (12):

♦ Coloque o interruptor de ligação principal (1) na posição de enchimento (c fig. E) ou de bomba (a fig. E).
♦ Prima o botão - ou + (21, 23) no LCD (2) para ligar a luz LED (12).

Para desligar a luz LED (12):

♦ Prima o botão - ou + (21, 23) novamente.
♦ Coloque o interruptor de ligação principal (1) na posição de desligado.

Modo de suspensão para preservar a duração da bateria

A unidade está equipada com um modo de suspensão, destinado a ajudar a aumentar a duração da bateria interna.

Se a unidade estiver ligada e não for utilizada durante mais de 2 minutos, irá entrar no modo de suspensão.

Para ligar novamente a unidade, ligue e desligue o interruptor de ligação principal (1) ou prima qualquer botão do LCD (2).

Nota: Após sair do modo de suspensão, todas as definições serão perdidas e terão de ser introduzidas seguindo as instruções existentes em "Definir a pressão pretendida".

Manutenção

O seu aparelho/ferramenta Black & Decker com fios/sem fios foi concebido para funcionar durante um longo período de tempo com uma manutenção mínima. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e limpeza regular do aparelho/ferramenta.

Advertência! Antes de efectuar qualquer trabalho de manutenção em aparelhos/ferramentas com fios/sem fios:

◆ Desligue o aparelho/ferramenta e retire a respectiva ficha da tomada.
- Alternativamente, desligue o aparelho/ferramenta e remova a bateria do aparelho/ferramenta, caso este tenha uma bateria individual.
♦ Desligue o carregador antes de o limpar. O seu carregador não necessita de manutenção para além da limpeza regular.
Limpe regularmente as aberturas de ventilação do aparelho/ferramenta/carregador com uma escova suave ou um pano seco.
Limpe regularmente o compartimento com um pano húmido. Não utilize nenhum produto de limpeza abrasivo ou à base de solventes.
♦ Abra o mandril regularmente e bata no mesmo para remover qualquer vestígio de pó do seu interior (quando colocado).

Resolução de problemas

Problema Causa possível Solução possível

O compressor não funciona.	Falha da bateria interna.	Recarregue a bateria.
	Adaptador de 12 Vcc não ligado.	Ligue o adaptador de 12 Vcc.
	Tomada para acessórios sem corrente.	Rode a chave para a posição de acessórios.
	Interruptor de ligação principal numa posição incorrecta.	Coloque o interruptor principal na posição correcta.
	Nenhum valor predefinido estabelecido.	Estabeleça um valor predefinido.
	O fusível do adaptador de 12 Vcc está fundido.	Substitua o fusível por um do mesmo tamanho e tipo (8 A/250 V).
	O cabo ou o interruptor está danificado.	Substitua o cabo ou o interruptor num Centro de Assistência Autorizado Black & Decker.
O compressor não enche.	Modo incorrecto seleccionado.	Seleccione o modo correcto.
LCD não iluminado.	A unidade está no modo de suspensão.	Prima qualquer botão no LCD ou accione o interruptor de ligação principal.

Substituir o fusível na tomada CC para acessórios do veículo

◆ Retire a tampa, rodando-a no sentido contrário ao dos ponteiros do relógio.
♦ Remova a tampa e o pino central.
◆ Retire o fusível.
♦ Coloque um novo fusível do mesmo tipo e tamanho (8 A/250 V).
♦ Volte a colocar a tampa e o pino central.
Aperte a tampa, rodando-a no sentido dos ponteiros do relógio em direcção à tomada.

Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos normais.

Se, em algum momento, for necessário substituir o aparelho ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser separado para reciclagem.

A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas.

A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo.

A Black & Decker dispõe de instalações para recolha e reciclagem de produtos Black & Decker quando estes atingem o fim da sua vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome.

Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados Black & Decker, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU.com.

Dados técnicos

	ASI500 H1
Tensão de entrada Vcc 12
Corrente de entrada A 8
SLA (ácido-chumbo selada)	Ah 3,2
Pressão (máx.) PSI/BAR/KPA 160/11,03/1103
Peso kg 3.03

	Carregador
Entrada Vca 230
Saída Vcc 12
Corrente de saída A 1

Garantia

A Black & Decker confia na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre.

Se um produto Black & Decker se avariar devido a defeitos de material, fabrico ou não conformidade, num período de 24 meses após a data da compra, a Black & Decker garante a substituição de peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconveniente ao cliente, excepto se:

• O produto tiver sido utilizado para fins comerciais, profissionais ou de aluguer.
• O produto tiver sido submetido a utilização indevida ou descuido.
• O produto tiver sido danificado por objectos estranhos, substâncias ou acidentes.
• Tiverem sido tentadas reparações por pessoas que não sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker.

Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados Black & Decker, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU.com.

Visite o nosso website www.blackanddecker.eu para registar o novo produto Black & Decker e manter-se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca Black & Decker e a nossa gama.. de produtos em www.blackanddecker.eu.

SVENSKA

Användningsområde

So se encontram disponíveis as pecas listadas

Não se esqueça de registar o seu produto!

Registe o seu produto online em www.blackanddecker.pt/productregistration ou envie o seu nome, apelido e código do produto para a Black & Decker no seu país.

SVENSKA
