BRUKSANVISNING ASI500 BLACK & DECKER

Svenska (Översättning av originalanvisningarna) 52

Den här luftpumpen från Black & Decker kan användas sladdlöst eller, i de flesta fordon, med det standardmonterade 12 V-uttaget för att pumpa bil- och cykeldäck, bollar, gummibåtar, luftmadrasser, badleksaker m.m. Produkten är endast avsedd för konsumentanvändning i hemmet.

Säkerhetsinstruktioner

Varning! Vid användning av batteridrivna apparater ska grundläggande säkerhetsföreskrifter, inklusive nedanstående, alltid följas så att risken för brand, stötar, personskador och materialskador blir mindre.

• Läs hela den här bruksanvisningen noggrant innan du använder apparaten.
  ◆ Användningsområdet beskrivs i den här bruksanvisningen.
  Användning av andra tillbehör eller tillsatser eller andra åtgärder som utförs med apparaten än de som rekommenderas i den här bruksanvisningen kan leda till personskador.
  ♦ Behåll bruksanvisningen för framtida referens.

Använda apparaten

◆ Var alltid försiktig när du använder apparaten.
◆ Doppa aldrig apparaten i vatten.
- Öppna inte höljet. Det finns inga delar inuti som kan repareras av användaren.
- Apparaten ska inte användas i omgivningar med brandfarliga vätskor, gaser eller damm på grund av explosionsrisken.
♦ Dra aldrig i sladden när du vill ta ut kontakten ur uttaget. Det minskar risken för skador på kontakter och sladdar.

Efter användning

När apparaten inte används ska den förvaras på en torr plats med god ventilation och utom räckhåll för barn.
- Placera apparaten på ett ställe där barn inte kan komma åt den.
När apparaten förvaras eller transporteras i en bil, ska den placeras i bagageutrymmet eller spännas fast för att förhindra rörelse till följd av plötsliga ändringar i hastighet eller riktning.
◆ Utsätt inte apparaten för direkt solljus, värme eller fukt.

Kontroll och reparationer

• Kontrollera att apparaten är hel och att den inte innehåller några skadade delar innan du använder den. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka apparatens funktion.
• Använd inte apparaten om någon del har skadats eller gått sönder.

♦ Reparera eller byt ut skadade eller trasiga delar på en auktoriserad verkstad.
- Försök aldrig ta bort eller byta ut andra delar än de som anges i den här bruksanvisningen.

Extra säkerhetsinstruktioner för luftpumpar

Endast för användning i hemmet och i bilen. Pumpa bil- och cykeldäck, bollar, badleksaker med mera i och i anslutning till hemmet.
- Tryckluften från luftpumpen kan vara farlig att inandas. Andas aldrig in luft från luftpumpen eller från en andningsanordning som är ansluten till luftpumpen.
- Följ alltid tillverkarens rekommendationer när du pumpar ett föremål. Om det angivna maxtrycket överskrids kan en explosion inträffa och orsaka personskador.
- Lämna aldrig luftpumpen oövervakad när den är påslagen. Den kan få däck och andra föremål att explodera.
- Vibrationerna som uppstår när luftpumpen är påslagen kan göra att den flyttar på sig. Lämna den därför aldrig påslagen på en hög hylla eller någon annan högt belägen yta. Använd den endast på marken/golvet eller i knähöjd.
Gör inga förändringar på pumpen och försök inte reparera den. Borra eller svetsa inte på pumpen eller dess tillbehör och gör inga förändringar av pumpen eller tillbehör.
◆ Använd inte luftpumpen medan bilens motor är i gång.
Använd den endast med de medföljande tillbehören eller med tillbehör som är godkända för 160 psi/11,03 bar/1103 kPa eller högre. Det kan vara farligt att använda tillbehör som inte är rekommenderade för användning med den här pumpen.
♦ Lek inte med redskapet. Tryckluft är farlig. Rikta inte luftflödet mot dig själv eller någon annan.
- Luftpumpen kan bli varm under användning. Låt den svalna under 30 minuter innan du ställer undan den.
◆ Bär aldrig pumpen genom att lyfta den i slangen.
♦ Rikta inte munstycket eller slangen mot djur eller människor.
- Förvara luftpumpen utom räckhåll för barn när den inte används.
- Mätarens värden ska endast användas som en vägledning. Däcktrycket ska kontrolleras regelbundet med en godkänd mätare.
- Före användning kontrollerar du om nätsladden visar tecken på skador, åldrande eller slitage.
◆ Använd inte apparaten om nätsladden eller nätkontakten är skadad eller defekt.

Säkerhet för andra

- Apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvaran för deras säkerhet.

♦ Barn ska hållas under uppsikt så att de inte leker med apparaten.

Ytterligare säkerhetsinstruktioner för batterier och laddare

Batterier

◆ Försök aldrig att öppna batterierna.
◆ Utsätt inte batteriet för vatten.
◆ Utsätt inte batteriet för värme.
- Förvara inte apparaten på platser där temperaturen kan bli högre än 40 °C.
◆ Ladda endast vid lufttemperaturer mellan 10 °C och 40 °C.
- Ladda endast med hjälp av laddare som medföljer apparaten.

- Följ instruktionerna som anges i avsnittet "Miljö" när du kastar batterierna.

Skydda batteriet från skador/deformeringar i form av slag och stötar eftersom det kan leda till personskador eller eldsvåda.

◆ Ladda inte skadade batterier.

Under extrema förhållanden kan batterierna läcka. Om det finns vätska på batterierna ska du torka bort vätskan försiktigt med en trasa. Undvik hudkontakt.

- Vid kontakt med hud eller ögon, följ instruktionerna nedan.

Varning! Batterivätskan kan orsaka person- eller materialskador. Vid hudkontakt, skölj genast med vatten. Vid rodnader, smärta eller irritation ska läkare uppsökas. Vid kontakt med ögon, skölj genast med rent vatten, och uppsök läkare.

Laddare

Laddaren är avsedd för en viss spänning. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten.

Varning! Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

- Använd laddaren från Black & Decker endast för att ladda batteriet i den apparat som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.

◆ Försök aldrig att ladda ej uppladdningsbara batterier.

- Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad.

◆ Utsätt inte laddaren för vatten.
♦ Öppna inte laddaren.
♦ Gör ingen åverkan på laddaren.
◆ Apparaten/verktyget/batteriet ska placeras på en plats med god ventilation vid laddning.

Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätpänningen överensstämmer med värdet på typskylten.

- Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad.

- Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

Följande symboler finns på apparaten:

Läs bruksanvisningen innan du använder luftpumpen.

Låt inte apparaten komma i kontakt med regn och hög luftfuktighet.

Dra ut sladden ur eluttaget innan du utför underhåll på eller rengör apparaten.

Lämna aldrig luftpumpen oövervakad.

Funktioner

1. Huvudströmbrytare
2. Display
3. Handtag
4. Anslutning för snabbtömning
5. Luftslang med universalventiladapter
6. Universalventiladapter
7. Högvolymslang
8. Fordonskontakt för 12 V DC
9. Kontakt för laddare
10. Högvolymanslutning
11. Uttag för laddare
12. Lysdiodlampa
13. Laddare
14. Tillbehörsfack

Bild A

1. Lysdiod för laddning

SVENSKA

Innan användning (bild A)

Det inbyggda batteriet måste laddas 4–5 timmar med den medföljande växelströmsladdaren (13).

• Sätt i laddarens kontakt (9) i laddningsuttaget (11) framtill på apparaten.
  ◆ Anslut växelströmsladdaren (13) till vägguttaget.
• Lysdioden (15) på växelströmsladdaren (13) visar batteriladdningsnivån. När den lyser rött laddas apparaten, när den lyser grönt är apparaten laddad.
  När apparaten är fulladdad tar du ut växelströmsladdaren ur vägguttaget och laddarens kontakt ur apparaten.

Obs! Förvara växelströmsladdaren på en säker plats för senare användning.

Användning

Förvaring av slang och sladd (bild B–D)

Linda 12 V-sladden (17) runt apparatens underdel, stoppa in 12 V DC-adaptern (8) i förvaringsutrymmet (16) enligt bild B och vrid den 90° så att den stannar på plats.
- Luftslangen (5) förvaras i en kanal (26) runt apparatens överdel (bild C). Se till att slangen sitter fast i hållarna och att spaken (19) pekar uppåt (bild D).
- Högvolymslangen (7) förvaras i en kanal runt apparatens mitt och trycks fast i båda ändarna. Tillbehören (14) förvaras framtil på pumpen.

Montera tillbehör (bild D, G–I)

Luftpumpen är utrustad med vanliga konformade pumpmunstycken och ett nälformat pumpmunstycke.

De förvaras framtill på apparaten (14).

◆ Se till att spaken (19) pekar uppåt när du använder universalventiladaptern (6).
Placera universalventiladaptern (6) över nederdelen på det nålformade eller konformade munstycket (bild D).
Tryck ned spaken (19) på universalventiladaptern (6) för att låsa fast munstycket.
- Tryck in det nålformade eller konformade munstycket i det föremål som ska pumpas upp.

Obs! Se alltid till att spaken är i uppåtläge när den inte används. Luftpumpen ska bara användas med universalventiladaptern eller de medföljande munstyckena.

Obs! Se till att universalventiladaptern sitter ordentligt fast innan du sätter på pumpen.

Pumpen levereras med en högvolymadapter (24).

Den förvaras framtill på apparaten (bild G).

◆ Ta bort högvolymadaptern (24) från högvolymanslutningen (10) när den ska användas.
◆ Ta bort högvolymslangen (7) från dess förvaringsplats.
◆ Ta bort det konformade munstycket (18) från högvolymslangen (7).
◆ Sätt fast högvolymadaptern (24) i änden på högvolymslangen (bild H).

Många uppblåsbara föremål, särskilt luftmadrasser, har en invändig spärr som hindrar att luft tränger ut under pumpningen. Munstycket måste trycka undan spärren för att det ska gå att pumpa upp föremålet. Tryck in munstycket ordentligt i ventilen så att spärren trycks undan.

Varning! Ett för högt lufttryck kan innebära stor risk för explosion eller personskador. Ta reda på vilket maxtryck tillverkaren rekommenderar för det föremål du ska pumpa upp.

Obs! Om maxtrycket för det föremål som ska pumpas upp är högre än 100 psi/6,89 bar/689 kPa är den maximala drifttiden 10 minuter. Låt sedan pumpen vila i 20 minuter innan den används igen.

Använda luftpumpen (fig. E)

Vaming! Använd inte luftpumpen medan bilens motor är i gång.

Obs! Kontrollera att 12 V-tillbehörsuttaget har ström. På en del fordon måste nyckeln befinna sig i tillbehörsläget (ACC) för att uttaget ska fungera.

Gör så hör för att aktivera displayen via 12 V-adaptern:

♦ Dra alltid ut hela 12 V-sladden före varje användningstillfälle.
♦ Koppla 12 V-adaptern (8) till ditt fordons 12 V-tillbehörsuttag.
- För huvudströmbrytaren (1) till uppblåsningsläget (c) för att aktivera displayen.

Om du vill aktivera displayen via det inbyggda batteriet (sladdlös drift):

- För huvudströmbrytaren (1) till uppblåsningsläget (c) för att aktivera displayen.

Varning! Lämna aldrig luftpumpen oövervakad när den är påslagen. Den kan få däck och andra föremål att explodera.

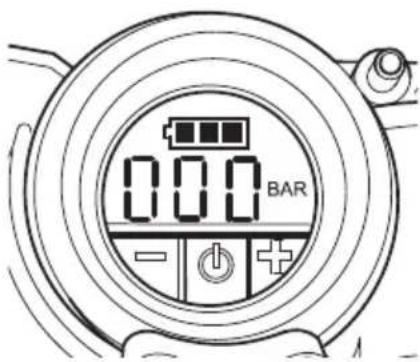

Ställa in önskat tryck (fig. E)

000 BAR - +

Obs! Displayen visar endast pumptrzyck när luftpumpen används. Batteristatus visas alltid.

Obs! Du måste ställa in den automatiska avstängningsfunktionen för att enheten ska fungera (endast uppblåsningsläge).

• Du kan växla mellan de olika enheterna (psi, bar eller kPa) genom att trycka ner minus- och plusknappen (21, 23) samtidigt tills önskad enhet visas.
  Tryck på och håll ned minus- eller plusknappen (21, 23) i 3 sekunder tills displayen blinkar.
  ◆ Tryck ned minus- eller plusknappen (21, 23) medan displayen blinkar tills önskat tryck visas.
• Efter 3 sekunder blinkar displayen och återgår till att visa "0,0 psi/0,00 bar/0 kPa". Det är normalt.
• Koppla universalventiladaptern (6) och ett tillbehör (om det behövs) till föremålet som ska pumpas upp. Se till att spaken (19) på ventiladaptern är i nedåtriktat läge för att låsa fast den.

Obs! Se till att universalventiladaptern sitter rätt på det föremål som ska pumpas.

• Starta luftpumpen genom att trycka på strömbrytaren (22) på displayen.
• När föremålet som ska pumpas uppnår det förinställda värdet stannar enheten automatiskt.

Obs! Som du kommer att märka sjunker det verkliga trycket efter några sekunder. Det är normalt.

• Du kan när som helst stanna luftpumpen genom att trycka på strömbrytaren (22) på displayen.
• Ta bort ventiladaptern eller tillbehöret från det föremålet som har pumpats upp och 12 V-adaptern (6) från fordonets 12 V-tillbehörsuttag.
  ◆ För huvudströmbrytaren (1) till läge av (b).

Obs! Om huvudströmbrytaren stängs av förloras alla inställningar och de måste anges igen enligt instruktionerna under rubriken "Ställa in önskat tryck". Det är en säkerhetsfunktion så att föremål inte PUMPAS UPP FÖR MYCKET.

Använda luftpumpen som tryckmätare

♦ Dra huvudströmbrytaren (1) till uppblåsningsläget (c fig. E).
- Anslut universalventiladaptern (6) till föremålet som ska kontrolleras.
◆ Displayen visar föremålets lufttryck.
◆ Efter kontrollen drar du huvudströmbrytaren (1) till läge av och sätter tillbaka luftslangen i förvaringsutrymmet.

Hantera högvolympumpen

Obs! Använd inte pumpen medan fordonets motor är i gång. Obs! Kontrollera att 12 V-tillbehörsuttaget har ström. På en del fordon måste nyckeln befinna sig i tillbehörsläget (ACC) för att uttaget ska fungera.

Om du ska pumpa med högvolympumpen

(t.ex. luftmadrasser, gummibåtar, badleksaker):

Obs! Pumpläget HAR INTE någon automatisk avstängningsfunktion.

◆ För huvudströmbrytaren (1) till pumpläget (a, fig. E).
Ta bort högvolymslangen (7) från förvaringskanalen runt apparatens mitt och anslut den till högvolymanslutningen (10) (fig. F).
Anslut slangen (med tillbehör om det behövs) till det föremål som ska pumpas.
- Starta pumpen genom att trycka på strömbrytaren (22) på displayen.
När föremålet är pumpat eller om du vill stanna pumpen när som helst trycker du på strömbrytaren (22) på displayen.
◆ Ta ut slangen ur föremålet och förvara den på enheten.
◆ För huvudströmbrytaren (1) till läge av (b fig. E).

Om du ska släppa ut luft med högvolympumpen (t.ex. luftmadrasser, gummibåtar, badleksaker):

Obs! Pumpläget HAR INTE någon automatisk avstängningsfunktion.

♦ Dra huvudströmbrytaren (1) till pumpläge (a fig. E).
Ta bort högvolymslangen (7) från förvaringskanalen runt apparatens mitt och anslut den till högvolympumpens snabbtömningsanslutning (4) (fig. F).
Anslut slangen (med tillbehör om det behövs) till det föremål som ska tömmas på luft.
♦ Starta pumpen genom att trycka på strömbrytaren (22) på displayen.

SVENSKA

När föremålet är tömt på luft eller om du vill stanna pumpen när som helst trycker du på strömbrytaren (22) på displayen.
Ta bort högvolymslangen (7) från enheten och förvara den i förvaringskanalen runt apparatens mitt.
För huvudströmbrytaren (1) till läge av (b fig. E).

Använda lysdiodlampan

Tända lysdiodlampan (12):

• För huvudströmbrytaren (1) till läge uppblåsning (c fig. E) eller pump (a fig. E).
• Tryck på minus- eller plusknappen (21, 23) på displayen (2) för att tända lysdioden (12).

Släcka lysdiodlampan (12):

◆ Tryck på minus- eller plusknappen (21, 23) igen.
- För huvudströmbrytaren (1) till läge av.

Viloläge gör att batteriet håller längre.

Enheten är utrustad med en vilolägesfunktion som gör att det inbyggda batteriet håller längre.

Om enheten lämnas påslagen och inte används på två minuter kommer den att övergå i viloläge.

- Du slår på enheten igen genom att antingen slå av och på huvudströmbrytaren (1) eller trycka på någon knapp på displayen (2).

Obs! Efter viloläge förloras alla inställningar och måste anges igen enligt instruktionerna under rubriken "Ställa in önskat tryck".

Underhåll

Den här Black & Decker-apparaten (med eller utan sladd) är konstruerad för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller apparaten/verktyget sin funktion.

Varning! Innan du utför underhåll på apparat/verktyg med eller utan sladd:

◆ Stäng av apparaten/verktyget och dra ur nätkontakten.
- Du kan också ta ut batteriet ur apparaten om apparaten har ett separat batteri.
- Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring.
◆ Rengör regelbundet apparatens/verktygets/laddarens ventilationsöppningar med en mjuk borste eller torr trasa.
Rengör höljet regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel som innehåller lösnings- eller slipmedel.
- Öppna chucken (där sådan finns) med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan.

Felsökning

Problem Möjlig orsak Möjlig lösning

Luftpumpen fungerar inte.	Fel på det inbyggda batteriet.	Ladda batteriet.
	12 V-adaptern är inte ansluten.	Anslut 12 V-adaptern.
	Tillbehörsuttaget saknar ström.	Vrid nyckeln till tillbehörsläget (ACC)
	Huvudströmbrytaren är inte i rätt läge.	För huvudströmbrytaren till önskat läge.
	Inget värde förinställt.	Ange förinställt värde.
	Säkringen i 12 V-adaptern har gått.	Byt säkringen till en av samma storlek och typ (8 A/250 V).
	Sladden eller strömbrytaren är skadad.	Låt en Black & Deckerverkstad eller annan auktoriserad verkstad byta sladden eller strömbrytaren.

Bläser inte upp. Felaktigt läge valt. Välj rätt läge.

Displayen ej tänd.

Enheten är i viloläge.

Tryck på någon knappå displayen eller på huvudströmbrytaren.

Byta säkring i bilens tillbehörskontakt

◆ Ta av locket genom att vrida det moturs.
◆ Avlägsna locket och centrumtappen.
◆ Ta bort säkringen.
Sätt dit en ny säkring av samma typ och storlek (8 A/250 V).
◆ Sätt tillbaka locket och centrumtappen.
- Dra åt locket genom att vrida det medurs på kontakten.

Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna Black & Deckerprodukt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt servicevillkor finns på Internet: www.2helpU.com.

Tekniska data

	ASI500 H1
Inspänning Vdc 12
Inström A 8
SLA (tätat blybatteri) Ah 3,2
Tryck (max) Psi/bar/kPa 160/11,03/1103
Vikt kg 3.03

	Laddare
Inspänning Vac 230
Utspänning Vdc 12
Utström A 1

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

• Produkten har använts kommersiellt, yrkesmässigt eller för uthyrning.
  ◆ Produkten har utsatts för felaktig användning eller skötsel.
  ◆ Produkten har skadats av främmande föremål, ämne eller genom olycka.
  ♦ Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor finns på Internet:

www.2helpU.com.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment återfinns på www.blackanddecker.se.

NORSK

Bruksområde

Glöm inte att registrera produkten!

www.blackanddecker.se/productregistration

Registrera produkten online på www.blackanddecker.se/productregistration eller skicka namn och produktkod till Black & Decker i landet du bor i.

NORSK
