GEBRUIKSAANWIJZING BDCINF18 BLACK & DECKER

(Vertaling van de originele instructies)

NEDERLANDS

Bedoeld gebruik

Uw BLACK+DECKER BDCINF18 Luchtcompressiestation is ontworpen voor snoerloos gebruik of voor voeding uit de standaard 12V-aansluiting in de meeste voertuigen, voor het oppompen van banden van auto's en fietsen, ballen, vlotten, luchtbedden, drijfkussens, enz. Dit gereedschap is uitsluitend bedoeld voor consumentengebruik.

Lees deze handleiding aan- dachtig geheel door voordat u het apparaat in gebruik neemt.

Veiligheidsinstructies

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

• In deze handleiding wordt het bedoeld gebruik beschreven. Het gebruik van accessoires of hulpstukken of de uitvoering van handelingen anders dan in deze gebruikershandleiding worden aanbevolen, kan een risico van persoonlijk letsel geven.
• Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen.
• Dit apparaat is alleen snoerloos te gebruiken met de accu's die in de handleiding worden vermeld.

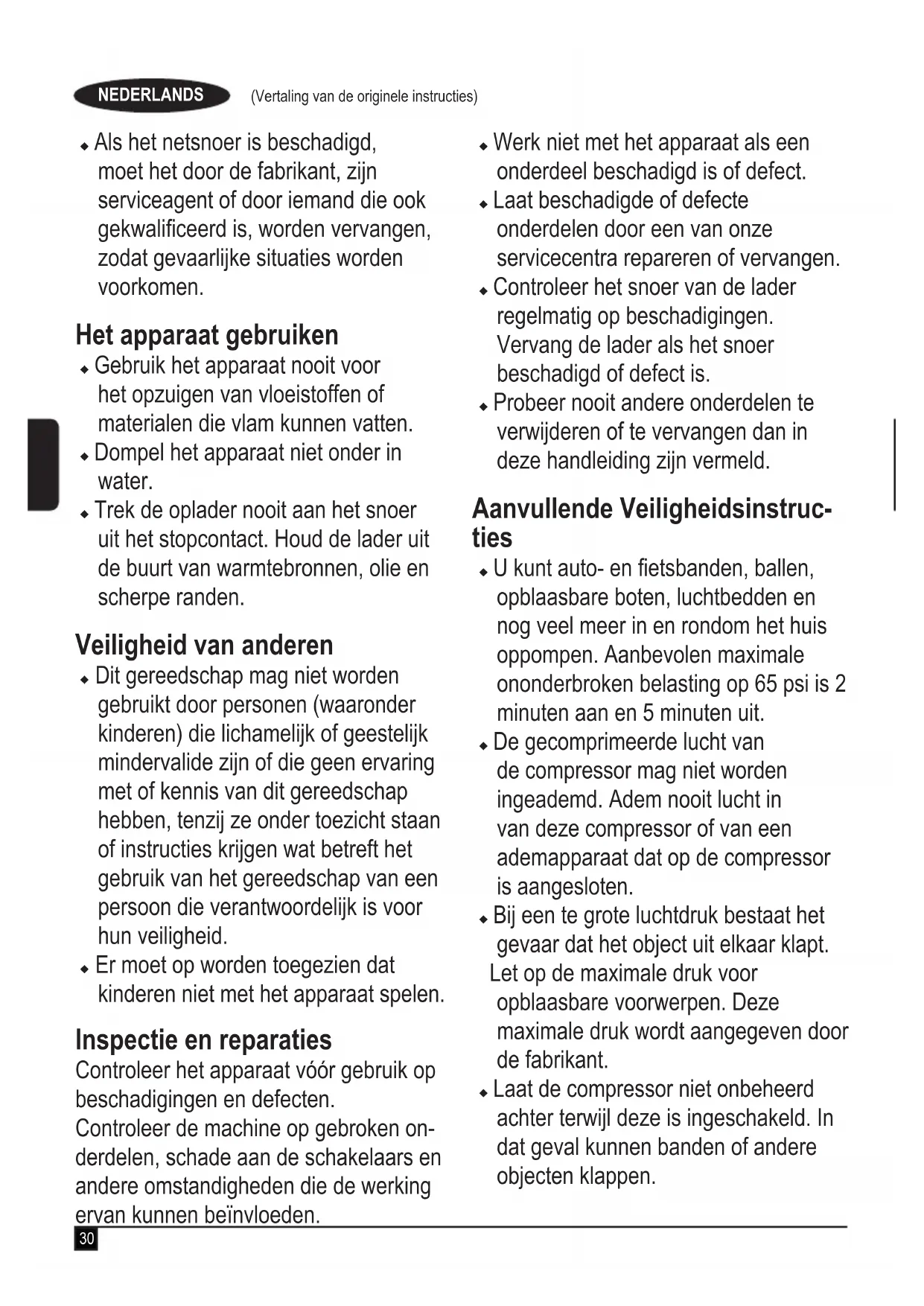

- Als het netsnoer is beschadigd, moet het door de fabrikant, zijn serviceagent of door iemand die ook gekwalificeerd is, worden vervangen, zodat gevaarlijke situaties worden voorkomen.

Het apparaat gebruiken

• Gebruik het apparaat nooit voor het opzuigen van vloeistoffen of materialen die vlam kunnen vatten.
• Dompel het apparaat niet onder in water.
• Trek de oplader nooit aan het snoer uit het stopcontact. Houd de lader uit de buurt van warmtebronnen, olie en scherpe randen.

Veiligheid van anderen

• Dit gereedschap mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zijn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet op worden toegezien dat kinderen niet met het apparaat spelen.

Inspectie en reparaties

Controleer het apparaat vóór gebruik op beschadigingen en defecten.

Controleer de machine op gebroken onderdelen, schade aan de schakelaars en andere omstandigheden die de werking ervan kunnen beïnvloeden.

• Werk niet met het apparaat als een onderdeel beschadigd is of defect.
• Laat beschadigde of defecte onderdelen door een van onze servicecentra repareren of vervangen.
• Controleer het snoer van de lader regelmatig op beschadigingen. Vervang de lader als het snoer beschadigd of defect is.
• Probeer nooit andere onderdelen te verwijderen of te vervangen dan in deze handleiding zijn vermeld.

Aanvullende Veiligheidsinstructies

• U kunt auto- en fietsbanden, ballen, opblaasbare boten, luchtbedden en nog veel meer in en rondom het huis oppompen. Aanbevolen maximale ononderbroken belasting op 65 psi is 2 minuten aan en 5 minuten uit.
• De gecomprimeerde lucht van de compressor mag niet worden ingeademd. Adem nooit lucht in van deze compressor of van een ademapparaat dat op de compressor is aangesloten.
• Bij een te grote luchtdruk bestaat het gevaar dat het object uit elkaar klapt. Let op de maximale druk voor opblaasbare voorwerpen. Deze maximale druk wordt aangegeven door de fabrikant.

• Laat de compressor niet onbeheerd achter terwijl deze is ingeschakeld. In dat geval kunnen banden of andere objecten klappen.

• Meet met een bandenspanningsmeter de bandenspanning voordat u de compressor gebruikt en tijdens het oppompen van banden; op de wand van de band vindt u de juiste bandenspanning.

• Maak geen aanpassingen aan het apparaat en probeer het niet te repareren. Boor of las niet in de en pas de compressor en de hulpstukken niet aan.
• Werk alleen met de accessoires die zijn meegeleverd of met onderdelen voor luchtbehandeling die geschikt zijn voor ten minste 160 psi.
• Als u hulpstukken gebruikt die niet worden aanbevolen voor dit gereedschap, kan dat gevaar opleveren.
• Speel geen spelletjes met dit gereedschap. Hoge luchtdruk is gevaarlijk. Blaas nooit in de richting van een persoon.

Waarschuwing! Wanneer u de compressor niet gebruikt, moet de ventieladapter altijd omhoog staan.

- De compressor kan heet worden tijdens het gebruik. Laat de compressor 30 minuten afkoelen voordat u het apparaat opbergt.

Na gebruik

• Neem de lader uit het stopcontact voordat u deze schoonmaakt.
• Bewaar het apparaat na gebruik op een droge plaats.
• Berg apparaten op buiten bereik van kinderen.

Overige risico's

Er kunnen zich bij het gebruik van dit gereedschap nog meer risico's voordoen, die mogelijk niet in de bijgesloten veiligheidswaarschuwingen worden beschreven. Deze risico's kunnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, kunnen bepaalde risico's niet worden uitgesloten. Dit zijn onder meer:

• Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
• Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires.
• Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Wanneer u langere periodes met de machine werkt, kunt u het beste regelmatig een pauze nemen.
  ♦ Gehoorbeschadiging.
• Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, met name eiken, beuken en MDF).

Accu's

• Probeer nooit om welke reden dan ook de accu open te maken.
  ♦ Stel de accu niet bloot aan water.

• Bewaar de accu niet op locaties met temperaturen van meer dan 40 °C.

• Laad de accu alleen op bij een omgevingstemperatuur van 10 °C tot 40 °C.
• Gebruik alleen de lader die bij het gereedschap is geleverd.
• Als het apparaat wordt opgeborgen en lange tijd niet zal worden gebruikt, is het beter de accu's er uit te nemen.
• Gooi lege accu's weg volgens de instructies in het gedeelte "Het milieu beschermen".

Probeer niet beschadigde accu's op te laden.

Laders

• Gebruik de lader van BLACK+DECKER alleen voor de accu's in het apparaat waarbij de lader is bijgeleverd. Andere accu's kunnen openbarsten, met letsel en materiële schade tot gevolg.
• Niet-oplaadbare accu's mogen nooit worden opgeladen.
• Een defect snoer moet direct worden vervangen.
  ♦ Stel de lader niet bloot aan water.
• Open de lader niet.
• Prik nooit met een scherp voorwerp in de lader.

Elektrische veiligheid

Symbolen op de lader

iLees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.

Dit gereedschap is dubbel geïsoleerd. Een aardeaansluiting is daarom niet nodig. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Labels op het apparaat

Naast de datumcode worden op het apparaat de volgende pictogrammen afgebeeld.

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt.

Stel het apparaat niet bloot aan regen of een hoge luchtvochtigheid.

Verwijder altijd de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden aan het apparaat uitvoert.

Laat de compressor niet onbeheerd achter.

Klasse II-apparaat

Functions

Dit gereedschap is voorzien van enkele of alle van de volgen-de functies.

1. Aan/uit-schakelaar wisselstroom/gelijkstroom
2. Aan/uit/standenschakelaar

3. LCD-scherm

4. Knoppen voor instelling oppompen

5. Knop Stand Oppompen / Reset
6. Handgreep
7. Hoogvolumeslang
8. Taps toelopende aansluiting
9. Universele ventieladapter
10. Hogedrukslang
11. Aansluiting leeglopen groot volume
12. Aansluiting oppompen groot volume
13. 230V AC-snoer
14. 12V-connector voor voertuigen
15. Accusleuf 18V MAX*
16. Naaldventiel van compressor
17. Adapter messing koppeling
18. Taps toelopende aansluiting

Montage

Opslag 12V gelijkstroomsnoer

- Wikkel het 12V gelijkstroomsnoer rond de snoerhouder die zich in de voet van de compressor bevindt en klik de 12V gelijkstroomconnector (14) in het opbergvak op de snoerhouder.

Luchtslang opbergen

- De hogedrukslang (10) bevindt zich in het opbergkanaal rond de voorzijde van de unit. Berg de hogedrukslang op in het opbergkanaal.

Hoogvolumeslang opbergen

- De hoogvolumeslang (7) bevindt zich in het opbergkanaal rond de achtrzijde van de unit. Berg de hoge volumeslang op in het opbergkanaal.

Opslagval voor hulpstukken

- De accessories (16) (17) (18) worden opgeborgen in het opbergvakken voor accessoires aan de achterzijde van de unit.

De hulpstukken aanbrengen

Universele ventieladapter (Afb. A)

• Uw compressor is voorzien van de standaard taps toelopende aansluiting (18), een messing koppeling (17) en het naaldventiel (16) van de compressor, die zich aan de achterzijde van de unit bevinden.
• Controleer, als u de universele ventieladapter (9) wilt gebruiken, dat de hendel omhoog staat.
• Plaats de ventieladapter op het beginstuk van het naaldventiel, de adapter van de messing koppeling of op de taps toelopende aansluiting.
  ◆ Zet de hendel (19) op de universele ventieladapter vast door deze naar beneden te drukken.

- Steek de naaldventiel van de compressor, de adapter van de messing koppeling of de taps toelopende aansluiting in het item dat u wilt oppompen.

Opmerking: Let er altijd op dat de hendel omhoog staat wanneer u het apparaat niet gebruikt. Gebruik de compressor alleen met de universele ventieladapter of met de meege-leverde mondstukken.

Opmerking: Controleer dat de universele ventieladapter stevig vastzit en zet vervolgens pas de compressor aan.

Hoogvolumeslang (Afb. B)

◆ Neem de hoogvolumeslang 7 uit het opbergvak.
- Houd de uitsparingen (20) van de slang tegenover de nokken (21) van de aansluiting (12) van de hoogvolumeslang. Schuif vervolgens de slang op de aansluiting en zet de slang vast door deze naar links te draaien.
◆ U kunt de slang losnemen door deze naar rechts te draaien en van de aansluiting te schuiven.

Opmerking: Veel opblaasbare objecten, vooral luchtmatrassen, hebben een interne klep waardoor er tijdens het opblazen geen lucht kan ontsnappen. Als deze klep niet opzij wordt gedrukt door de spuitmond, wordt het opblaasbare object niet opgeblazen. Druk de spuitmond stevig in het ventiel om ervoor te zorgen dat de klep opzij wordt gedrukt.

Waarschuwing! Risico van barsten. Bij een te grote luchtdruk bestaat het gevaar dat het object uit elkaar klapt of dat iemand gewond raakt. Let op de maximale druk voor opblaasbare objecten. Deze druk wordt aangegeven door de fabrikant.

Opmerking: Houd er, als de aangegeven druk voor het object dat wordt opgeblazen hoger is dan 100 psi, rekening mee dat u de compressor maximaal 10 minuten mag werken. Laat de compressor vervolgens 20 minuten uitgeschakeld staan. Daarna kunt u de compressor weer gebruiken.

Bediening

Waarschuwing! Beperk het risico van ernstig persoonlijk letsel, breng pas aanpassingen aan en verwijder/installeer pas hulpstukken of accessoires wanneer u het apparaat hebt uitgeschakeld en u de stekker uit het stopcontact hebt getrokken en de accu hebt uitgenomen. Wanneer het apparaat per ongeluk wordt opgestart, kan dat letsel tot gevolg hebben

Waarschuwing! Werk niet met de compressor terwijl de motor van de auto draait.

Opmerking: Zorg ervoor dat het 12V-aansluitpunt voor de sigarettenaansteker onder spanning staat.

Voor sommige auto's is het nodig dat de sleutel in de accessoirestand wordt gezet voordat de stekkerbus onder spanning komt te staan.

De accu installeren en verwijderen (Afb. C, D)

Opmerking: U bereikt het beste resultaat wanneer de accu volledig is opgeladen.

NEDERLANDS

(Vertaling van de originele instructies)

• Plaats de accu in de accupoort (15) door de accu tegenover de rails in de accupoort te houden en de accu in de handgreep te schuiven tot de accu stevig op z'n plaats zit in het gereedschap en controleer vervolgens dat de accu niet los kan komen.

• U kunt de accu uit het gereedschap nemen door op de vrijgaveknop (22) te drukken en de accu met een stevige ruk uit naar buiten te trekken. Plaats de accu in de lader zoals wordt beschreven in het ladergedeelte van deze handleiding.

• Bevestig de hoogvolumeslang (7) op de aansluiting (12) voor het pompen van een hoog volume, zoals wordt beschreven in het hoofdstuk “Hoogvolumeslang”.

• Steek de hoogvolumeslang (7), of de taps toelopende aansluiting (8) ervan in het object dat wordt opgepompt.
  Druk op de hoogvolume-zijde van de schakelaar standen/aan/uit (2), die wordt aangeduid met het symbool van het luchtbed.
  ◆ U schakelt het apparaat weer uit door de aan/uit-schakelaar in de middenpositie te zetten.

Inschakelen (Afb. E, F)

Waarschuwing! Risico van barsten. Laat de unit niet onbeheerd achter terwijl deze is ingeschakeld. Wanneer banden andere artikelen te hard worden opgepompt, kan dat ernstij letsel en materiële schade tot gevolg hebben.

Opmerking: Wanneer de compressor met een 12V-,

20V-accu of met 230V AC wordt gevoed, blijft de LCD-display ongeveer 10 minuten aan en gaat de display vervolgens uit/in sluimerstand.

Dit gebeurt wanneer de unit niet werkt.

De gebruiker kan het systeem weer inschakelen door op de knop (5) voor de oppompstand / reset te duwen. De LCD-display wordt dan

ingeschakeld en de compressor is dan klaar voor gebruik.

• Voordat u de compressor inschakelt, moet u beslissen welke voeding u wilt gebruiken: 12V DC-adapter, de 230V-stekker of de 20V MAX*-accu.
• U kunt de 12V DC-adapter of de 20V MAX*-accu te gebruiken door de schakelaar (1) voor AC/DC-voeding de voorzijde van de unit in de stand DC te duwen.
• Als u het snoer voor 12V DC gebruikt, moet u het snoer altijd volledig uittrekken voordat u het gebruikt.
• Sluit het 12V DC-adapter (14) aan op de 12V DC-aansluiting voor accessoires in het voertuig.
  U kunt het 230V DC-snoer gebruiken door de schakelaar (1) voor AC/DC-voeding op de voorzijde van de unit in de stand AC te duwen.
  Als u het snoer voor 230V AC gebruikt (13) moet u het snoer altijd volledig uittrekken voordat u het gebruikt.
• Steek de 230V AC-stekker (13) in een stopcontact aan de wand of sluit het aan op een verlengsnoer van de juiste afmeting dat op het stopcontact is aangesloten.

Hoogvolume inschakelen

De hoge volumeslang is bedoeld voor objecten die grote hoeveelheden lucht bevatten, zoals luchtbedden, vlotten en zwembadspeelgoed.

Opmerking: De hoogvolume-stand heeft NIET een automatische uitschakelfunctie.

Hogedruk inschakelen

De hogedrukslang is bedoeld voor objecten die een hogere ofuchtdruk vragen, zoals banden en basketballen.

◆ Neem de hogedrukslang (10) uit het opbergvak.
- Bevestig een aansluiting, zoals wordt beschreven in het hoofdstuk “Universele ventieladapter”.
Steek de aansluiting in het object dat wordt opgepompt.
Druk op de hogedruk-zijde van de schakelaar standen/aan/uit (2) die wordt aangeduid met het symbool van de band.
◆ U schakelt het apparaat weer uit door de aan/uit-schake- laar in de middenpositie te zetten.

Lucht laten ontsnappen met behulp van de hoogvolumeslang (Afb. H)

Waarschuwing! Houd rekening met objecten die worden weggeblazen. Wanneer u lucht laat ontsnappen, komen er grote hoeveelheden lucht uit de aansluiting (12) die wordt gebruikt door de hoogvolumepomp. Let erop dat de universele ventieladapter niet op iemand of iets is gericht.

◆ Neem de hoogvolumeslang (7) uit het opbergvak.
Houd het uiteinde (23) van de slang tegenover de aansluiting (11) van de hoogvolumepomp voor het laten ontsnappen van lucht. Schuif vervolgens de slang met een krachtige beweging vast
♦ Steek de slang, of de taps toelopende aansluiting (8) ervan in het object waaruit u lucht wilt laten ontsnappen.
Druk op de hoogvolume-zijde van de schakelaar standen/aan/uit (2), die wordt aangeduid met het symbool van het luchtbed, zoals wordt getoond in afbeelding G.
U schakelt het apparaat weer uit door de aan/uit-schakelaar in de middenpositie te zetten.
◆ U kunt de slang losnemen door deze naar rechts te draaien en van de aansluiting te schuiven.

De druk voor automatisch uitschakelen instellen

Opmerking: Het LCD-scherm toont alleen de luchtdruk wanneer de compressor wordt gebruikt. In zowel de stand voor het oppompen als in de pompstand wordt de status van de accu getoond.

• U kunt tussen de verschillende eenheden overschakelen (psi, bar of kPA) door op de druk-standenknop (5) te drukken tot de gewenste eenheden worden weergegeven.
• Druk op de instelknoppen voor de druk - of + (4) tot de gewenste druk wordt weergegeven.
• Na 3 seconden knippert de display en wordt weer "0,0" aangegeven. Dit is normaal.
• Sluit de universele ventieladapter en, indien nodig, hulpstukken aan op het object dat u wilt oppompen en let er daarbij op dat de hendel van de ventieladapter omlaag staat zodat deze is vergrendeld.
• U start de compressor door op de schakelaar standen/aan/uit (2) te drukken, naar de zijde van het symbool van de band.
• Wanneer het op te blazen object de ingestelde waarde heeft bereikt, wordt het apparaat automatisch uitgeschakeld. OPMERKING: U zult misschien zien dat de werkelijke uitlezing van de druk na enkele seconden daalt. Dit is normaal.
  ◆ U kunt de compressor te allen tijde stoppen door de schakelaar standen/aan/uit in de middenpositie te zetten.

Opmerking: Zet u de schakelaar wisselstroom/gelijkstroom op de stand Uit, dan gaan alle instellingen verloren en zult u die opnieuw moeten invoeren. Dit is een veiligheidsvoorziening die moet voorkomen dat objecten te hard worden opgepomt.

De compressor als drukmeter gebruiken

• Sluit het universele ventieladapter (9) aan op het object waarvan u de druk wilt controleren.
• Druk op de schakelaar standen/aan/uit (2), aan de zijde van het symbool van de band.
• Op het LCD-scherm zal de druk van het object worden weergegeven.
• Druk na het controleren de schakelaar standen/aan/uit (2) weer in de middenpositie en berg de luchtslang weer op in het opbergvak.

Onderhoud

Uw snoerloze BLACK+DECKER-apparaat is ontworpen om gedurende lange tijd te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

Waarschuwing! Ga altijd als volgt te werk voor u onderhouds- of reinigingswerkzaamheden aan het snoerloze apparaat uitvoert:

• Als de accu is ingebouwd, laat u deze volledig ontladen. Schakel dan het apparaat uit.
• Neem de lader uit het stopcontact voordat u deze schoonmaakt. Behalve regelmatige reiniging vraagt de lader geen onderhoud.

◆ Reinig regelmatig de ventilatieopeningen van het apparaat/de lader met een zachte borstel of droge doek.
- Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's waarop dit symbool is aangebracht, mogen niet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen.

Recycle elektrische producten en accu's volgens de ter plaat-se geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com

Technische gegevens

EDCINF18
Spanning 18V
Gewicht 2,0 kg (zonder accu's)
Klasse II

Accu* BL1318
Spanning V	_dc	18
Capaciteit Ah	1,3
Type Li-Ion

Accu* BL1518
Spanning V	_dc	18
Capaciteit Ah	1,5
Type Li-Ion

Accu* BL2018
Spanning V	_dc	18
Capaciteit Ah	2,0
Type Li-Ion

Accu* BL4018
Spanning V	_dc	18
Capaciteit Ah	4,0
Type Li-Ion

NEDERLANDS

(Vertaling van de originele instructies)

Accu* BL1554
Spanning V	dc	18
Capaciteit mAh 2500
Type Li-Ion

Accu* BL2554
Spanning V	dc	18
Capaciteit mAh 2500
Type Li-Ion

Alternatieve Blue-tooth-accu*		BL1518ST BL2018ST
Spanning V	_dc	18 18
Capaciteit Ah	1,5 2
Type Li-Ion Li-Ion

Lader*	SSC-250040X
Ingangsspanning V	AC	230
Uitgangsspanning V	DC	8 - 20
Laadstroom	mA	400

* Wordt niet bij de unit geleverd

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zijn met de Voorwaarden en Condities van Black & Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautoriseerde reparatiemonteur. Voorwaarden en condities van de 2-jarige garantie van Black & Decker en het adres van de vestiging van het geautoriseerde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld.

Bezoek onze website www.blackanddecker.nl, waar u uw nieuwe Black & Decker-product kunt registreren en informatie kunt verkrijgen over nieuwe producten en speciale aanbiedingen.
