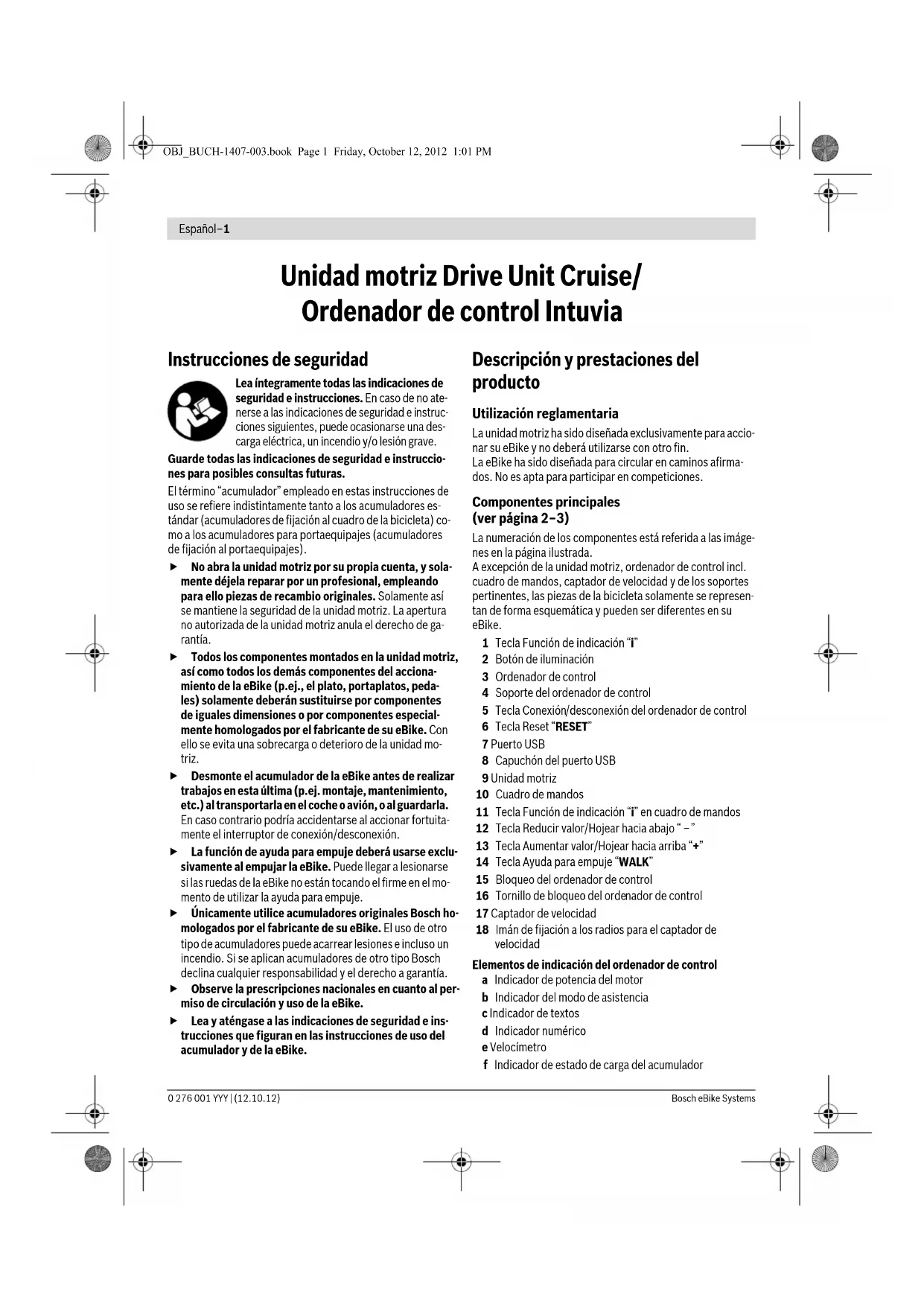

MANUAL DE USUARIO Drive Unit Cruise BOSCH

2,5 3,5 Nombre cellules de batteries rechargeables 10 –80 Température de fonctionnement °C –10...+75 Température de stockage °C –20...+70 Poids suivant EPTA-Procedure 01/2003 kg 0,8 Type de protection IP 40 Chargeur Charger Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. Cause Remède Deux LED de l’accu clignotent Accu défectueux Consulter un vélociste autorisé Trois LED de l’accu clignotent L’accumulateur est trop chaud ou trop froid Débrancher l’accu du char- geur et le laisser reprendre une température adéquate comprise dans la plage de températures indiquée. Ne rebranchez l’accu au chargeur que quand il a repris une température de charge admissible. Recharge impossible (pas d’affichage sur l’accu) La fic he n’est pas correcte- ment enfichée Contrôler toutes les connexions Contacts de l’accu encrassés Nettoyer prudemment les contacts de l’accu Les orifices d’aération 32 du chargeur sont obturés ou couverts Nettoyer les orifices d’aéra- tion 32 et positionner le chargeur de sorte à ce qu’il soit bien aéré Prise de courant, câble ou chargeur défectueux Vérifier la tension du secteur, faire contrôler le chargeur par un vélociste Accu défectueux Consulter un vélociste autorisé OBJ_BUCH-1407-003.book Page 13 Friday, October 12, 2012 1:01 PMFrançais–14 Bosch eBike Systems 0 276 001 YYY | (12.10.12) Entretien et Service Après-Vente Nettoyage et entretien Au cas où le chargeur tomberait en panne, adressez-vous à un vélociste autorisé. Service Après-Vente et Assistance Des Clients Pour toute question concernant le chargeur, adressez-vous à un vélociste autorisé. Vous trouverez les données de contact de vélocistes autorisés sur le site internet www.bosch-ebike.com Elimination des déchets Les chargeurs ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appro- priée. Ne jetez pas les chargeurs avec les ordures ménagères ! Seulement pour les pays de l’Union Européenne : Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipe- ments électriques et électroniques et la mise en vigueur conformément aux législa- tions nationales, les chargeu rs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications. OBJ_BUCH-1407-003.book Page 14 Friday, October 12, 2012 1:01 PMEspañol–1 0 276 001 YYY | (12.10.12) Bosch eBike Systems Unidad motriz Drive Unit Cruise/ Ordenador de control Intuvia Instrucciones de seguridad Lea íntegramente todas las indicaciones de seguridad e instrucciones. En caso de no ate- nerse a las indicaciones de seguridad e instruc- ciones siguientes, puede ocasionarse una des- carga eléctrica, un incendio y/o lesión grave. Guarde todas las indicaciones de seguridad e instruccio- nes para posibles consultas futuras. El término “acumulador” empleado en estas instrucciones de uso se refiere indistintamente tanto a los acumuladores es- tándar (acumuladores de fijación al cuadro de la bicicleta) co- mo a los acumuladores para portaequipajes (acumuladores de fijación al portaequipajes). No abra la unidad motriz por su propia cuenta, y sola- mente déjela reparar por un profesional, empleando para ello piezas de recambio originales. Solamente así se mantiene la seguridad de la unidad motriz. La apertura no autorizada de la unidad motriz anula el derecho de ga- rantía. Todos los componentes montados en la unidad motriz, así como todos los demás componentes del acciona- miento de la eBike (p.ej., el plato, portaplatos, peda- les) solamente deberán sustituirse por componentes de iguales dimensiones o por componentes especial- mente homologados por el fabricante de su eBike. Con ello se evita una sobrecarga o deterioro de la unidad mo- triz. Desmonte el acumulador de la eBike antes de realizar trabajos en esta última (p.ej. montaje, mantenimiento, etc.) al transportarla en el coche o avión, o al guardarla. En caso contrario podría accidentarse al accionar fortuita- mente el interruptor de conexión/desconexión. La función de ayuda para empuje deberá usarse exclu- sivamente al empujar la eBike. Puede llegar a lesionarse si las ruedas de la eBike no están tocando el firme en el mo- mento de utilizar la ayuda para empuje. Únicamente utilice acumuladores originales Bosch ho- mologados por el fabricante de su eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se aplican acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía. Observe la prescripciones nacionales en cuanto al per- miso de circulación y uso de la eBike. Lea y aténgase a las indicaciones de seguridad e ins- trucciones que figuran en las instrucciones de uso del acumulador y de la eBike. Descripción y prestaciones del producto Utilización reglamentaria La unidad motriz ha sido diseñada exclusivamente para accio- nar su eBike y no deberá utilizarse con otro fin. La eBike ha sido diseñada para circular en caminos afirma- dos. No es apta para participar en competiciones. Componentes principales (ver página 2–3) La numeración de los componentes está referida a las imáge- nes en la página ilustrada. A excepción de la unidad motriz, ordenador de control incl. cuadro de mandos, captador de velocidad y de los soportes pertinentes, las piezas de la bicicleta solamente se represen- tan de forma esquemática y pueden ser diferentes en su eBike. 1 Tecla Función de indicación “i” 2 Botón de iluminación 3 Ordenador de control 4 Soporte del ordenador de control 5 Tecla Conexión /desconexión del ordenador de control 6 Tecla Reset “RESET” 7 Puerto USB 8 Capuchón del puerto USB 9 Unidad motriz 10 Cuadro de mandos 11 Tecla Función de indicación “i” en cuadro de mandos 12 Tecla Reducir valor/Hojear hacia abajo “ –” 13 Tecla Aumentar valor/Hojear hacia arriba “+” 14 Tecla Ayuda para empuje “WALK” 15 Bloqueo del ordenador de control 16 Tornillo de bloqueo del orde nador de control 17 Captador de velocidad 18 Imán de fijación a los radios para el captador de velocidad Elementos de indicación del ordenador de control a Indicador de potencia del motor b Indicador del modo de asistencia c Indicador de textos d Indicador numérico e Velocímetro f Indicador de estado de carga del acumulador OBJ_BUCH-1407-003.book Page 1 Friday, October 12, 2012 1:01 PMEspañol–2 Bosch eBike Systems 0 276 001 YYY | (12.10.12) Datos técnicos Montaje Montaje y desmontaje del acumulador Para montar y desmontar el acumulador de la eBike lea y atén- gase a las instrucciones de uso del mismo. Montaje y desmontaje del ordenador de control (ver figura A) Para montar el ordenador de control 3 empújelo hacia delan- te en el soporte 4. Para desmontar el ordenador de control 3 presione la pesta- ña del bloqueo 15 y sáquelo hacia atrás del soporte 4. Desmonte el ordenador de control al estacionar la eBike para evitar que el accionamiento sea utilizado por terceros. Sin el ordenador de control no es posible co- nectar el sistema de la eBike. También es posible evitar que el ordenador de control pueda sacarse del soporte. Para ello, desmonte el soporte 4 del ma- nillar. Monte el ordenador de control en el soporte. Enrosque el tornillo de bloqueo 16 desde abajo en la rosca prev ista para tal fin en el soporte. Vuelva a fijar el soporte al manillar. Comprobación del captador de velocidad (ver figura B) El captador de velocidad 17 y el imán de fijación a los radios 18 deberán montarse de forma que éste se encuentre a una distancia entre 5 mm y máximo 17 mm al quedar encarado con el captador de velocidad. Observación: Si la separación entre el captador de velocidad 17 y el imán 18 fuese demasiado pequeña o demasiado gran- de, o si el captador de velocidad 17 no estuviese correcta- mente conectado, el velocímetro e no funciona y el acciona- miento de la eBike trabaja entonces con el programa de emergencia.

ese caso afloje el tornillo del imán 18 y sujete este último al radio de manera que mantenga la distancia correcta respecto a la marca que lleva el captador de velocidad. Si tras este ajus- te el velocímetro e sigue sin indicar la velocidad, diríjase a una tienda de bicicletas autorizada. Operación Puesta en marcha Requisitos El sistema de la eBike solamente puede activarse si se cum- plen los siguientes requisitos: –El acumulador empleado está suficientemente cargado (ver instrucciones de uso del acumulador). – Ordenador de control correctamente fijado a su soporte (ver “Montaje y desmontaje del ordenador de control”, pá- gina Español–2). – Captador de velocidad correctamente conectado y ajusta- do (ver “Comprobación del captador de velocidad”, página Español–2). Conexión y desconexión del sistema de la eBike El sistema de la eBike se p uede conectar de las siguientes for- mas: –Si el ordenador de control ya está conectado al montarlo en el soporte, el sistema de la eBike es conectado automá- ticamente. –Estando montados el ordenador de control y el acumula- dor, pulse brevemente la tecla de Conexión/desconexión 5 del ordenador de control. –Estando montado el ordenador de control pulse breve- mente la tecla de Conexión/desconexión del acumulador (ver instru cciones de uso del acumulador). Unidad motriz Drive Unit Cruise Nº de artículo 0 275 007 006/

Potencia W250 Par de giro en eje de salida, máx. Nm50 Tensión nominal V 36 Temperatura de operación °C –5...+40 Temperatura de almacenamiento °C –10...+50 Grado de protección IP 54 (protección con- tra polvo y salpicadu- ras de agua) Peso, aprox. kg 4 Ordenador de control Intuvia Nº de artículo

Corriente de carga USB, máx. mA 500 Tensión de carga en puerto USB V 5 Temperatura de operación °C –5...+40 Temperatura de almacenamiento °C –10...+50 Grado de protección IP 54 (protección con- tra polvo y salpicadu- ras de agua) Peso, aprox. kg 0,15 Iluminación* Tensión nominal V 6 Potencia –Luz delantera –Luz trasera

2,7 0,3 *dependiente de la regulación legal, por lo que la alimentación a través del acumulador de la eBike no está disponible en la ejecución para cier- tos países OBJ_BUCH-1407-003.book Page 2 Friday, October 12, 2012 1:01 PMEspañol–3 0 276 001 YYY | (12.10.12) Bosch eBike Systems Observación: Al conectar el sistema de la eBike no deberán presionarse los pedales de la eBike ya que ello reduciría la po- tencia del motor. En el indicador de textos c aparece el aviso de fallo “No pisar pedal”. Si el sistema de la eBike se conectó en el momento de presio- nar los pedales, desconéctelo y vuélvalo a conectar sin ejer- cer ahora ninguna presión. El accionamiento es activado nada más apretar los pedales (excepto en la función Asistencia al empujar, ver “Co- nexión/desconexión de la Ayuda para empuje”, página Español–4). La poten cia a la que opera el motor depende de los ajustes realizados en su ordenador de control. Durante el funcionamiento normal de la eBike el accionamien- to de la misma se desactiva en el momento de que Ud. deje de pedalear o alcance una velocidad de 25 km/h. El acciona- miento vuelve a reactivarse automáticamente al volver a pe- dalear, siempre que la velocidad de marcha sea inferior a 25 km/h. El sistema de la eBike se puede desconectar de las siguientes formas: –Pulse la tecla de conexión/desconexió n 5 del ordenador de control. –Desconecte el acumulador con la tecla de Conexión/des- conexión del mismo (ver instrucciones de uso del acumula- dor). – Retire el ordenador de control del soporte. Si en el transcurso de 10 min el accionamiento sigue inactivo (p ej., al estar detenida la eBike) y no se ha pulsado ninguna tecla del ordenador de control o cuadro de mandos, el siste- ma de la eBike se desconecta automáticamente co n el fin de ahorrar energía. Indicadores y ajuste del ordenador de control Alimentación del ordenador de control Una vez montado el ordenador de control en el soporte 4 y co- nectado el sistema de la eBike, el acumulador de la eBike, siempre que esté suficientemente cargado, se ocupa de ali- mentar el ordenador de control. Si el ordenador de control se saca del soporte 4 éste es ali- mentado entonces por el acumulador que incorpora. Si la ten- sión de éste es muy baja al conectar el ordenador de control, durante 3 s aparece “Conectar a bicicleta” en el indicador de textos c. Seguidamente se desconecta el ordenador de con- trol. Para recargar el ac umulador interno del ordenador de control vuelva a montarlo en el soporte 4 (siempre que tenga monta- do un acumulador en la eBike). Conecte el acumulador con la tecla de Conexión/desconexión del mismo (ver instrucciones de uso del acumulador). Ud. también puede recargar el ordenador de control a través del puerto USB. Para ello, abra el capuchón 8. Conecte al

erto USB 7 del ordenador de control un cable USB apropia- do y su otro extremo a un cargador USB de tipo comercial o al puerto USB de un ordenador (tensión de carga 5 V; corriente de carga máx. 500 mA). En el indicador de textos c del orde- nador de control aparece “USB conectado”. Conexión/desconexión del ordenador de control Para conectar el ordenador de control pulse brevemente la tecla de Conexión/desconexión 5. El ordenador de control puede conectarse también sin tenerlo montado en el soporte (siempre que su acumulador integrado esté suficie ntemente cargado). Para desconectar el ordenador de control pulse brevemente la tecla de Conexión/desconexión 5. Si el ordenador de control no está montado en el soporte, és- te se desconecta si no se ha pulsado una tecla durante 1 min, para ahorrar energía. Indicador de estado de carga del acumulador El indicador del estado de carga del acumulador f sólo mues- tra el nivel de carga del acumulador de la eBike y no el del que incorpora el ordenador de control. El nivel de carga del acu

mulador de la eBike puede determinarse asimismo en los LED de éste. En el indicador f cada segmento del símbolo del acumulador corresponde aprox. a un 20 % de capacidad: Capacidad menor a un 5%, no es posible utilizar el accionamiento. Los LED del indicador de estado de carga del acumulador se apagan. Si la iluminación de la eBike es alimentada por el acumulador (según país), desde el momento en que se presenta por pri- mera vez el símbolo en blanco del acumulador, la autonomía de iluminación es de aprox. 2 horas. Si el símbolo comie nza a parpadear, la iluminación solamente puede utilizarse sola- mente corto tiempo. Si el ordenador de control se saca del soporte 4 se memoriza el actual nivel de carga del acumulador mostrado en el dis- play. Ajuste del modo de asistencia Ud. puede fijar en el ordenador de control en que medida de- sea ser asistido por el accionamiento de la eBike al pedalear. El modo de asistencia puede modificarse en todo momento, incluso durante la marcha. Observación: En ciertas ejecuciones puede que venga preajustado fijo el modo de asistencia y no sea posible modi- ficarlo. También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada. 80 % a 100 % de capacidad 5 % a 20 % de capacidad; el acumulador debe re- cargarse. OBJ_BUCH-1407-003.book Page 3 Friday, October 12, 2012 1:01 PMEspañol–4 Bosch eBike Systems 0 276 001 YYY | (12.10.12) A lo sumo están disponibles los siguientes modos de asisten- cia: –“OFF”: Accionamiento desconectado; desplazamiento de la eBike con los pedales como una bicicleta convencional. –“ECO”: eficaz asistencia de gran rendimiento para una au- tonomía máxima –“TOUR”: asistencia uniforme para recorridos de gran al- cance –“SPORT”: enérgica asistencia para una conducción depor- tiva en trayectos montañosos o para circular en ciudad –“TURBO”: Asisten cia máxima, incluso al pedalear veloz- mente, para una conducción deportiva Para aumentar el nivel de asistencia pulse la tecla “+” 13 en el cuadro de mandos tantas veces como sea necesario hasta visualizar el nivel de asistencia deseado en el indicador b, y para reducirlo, pulse la tecla “ –” 12. La potencia del motor demandada se representa en la panta- lla a. La potencia máxima del motor depende del nivel de asis- tencia seleccionado. Si el orde nador de control se saca del soporte 4 se memoriza el actual nivel de asistencia y el indicador a de la potencia del motor queda en blanco. Conexión/desconexión de la Ayuda para empuje La Ayuda para empuje le asistirá al empujar la eBike. La velo- cidad alcanzada en esta función (máximo 6 km/h) depende de la marcha que tenga puesta. Cuanto más pequeña sea la marcha elegida, tanto menor es la velocidad lograda en la fun- ción de ayuda para empuje (a plena potencia). La función de ayuda para empuje deberá usarse exclu- sivamente al empujar la eBike. Puede llegar a lesionarse si las r uedas de la eBike no están tocando el firme en el mo- mento de utilizar la ayuda para empuje. Para conectar la Asistencia al empujar mantenga pulsada la tecla “WALK” 14 del cuadro de mandos. Se conecta el accio- namiento de la eBike. La Ayuda para empuje se desconecta en caso de presentarse una de las siguientes situaciones: –Si suelta la tecla “WALK” 14. –Si pedalea hacia delante o si pedalea rápidamente hacia atrás. –Si se bloquean las ruedas de la eBike (p. ej. al frenar o al chocar contra un obstác ulo). –Si la velocidad es superior a 6 km/h. Conexión/desconexión de la iluminación Para satisfacer las prescripciones vigentes en los respectivos países existen dos ejecuciones para la iluminación: – Con el ordenador de control pueden conectarse y desco- nectarse simultáneamente la luz delantera y trasera y la re- troiluminación de la pantalla. En esta ejecución, al conectar la iluminación aparece en el indicador de textos c durante aprox. 1 s “Luz encendida” y al desconectarla “ Luz apagada”. –Solamente puede conectarse y desconectarse la retroilu- minación de la pantalla; las luces delantera y trasera de la eBike se conectan independientemente del ordenador de control. En ambas ejecuciones pulse la tecla 2 para conectar y desco- nectar la iluminación. Indicadores de velocidad y distancia En el velocímetro e se indica siempre la velocidad actual. En el indicador de función (combinación de indicador de tex- tos c e indicador numérico d) puede elegirse entre las siguien- tes funcio nes: –“Autonomía restante”: autonomía previsible con la carga actual del acumulador (manteniendo las mismas condicio- nes como el modo de asistencia, características del terre- no, etc.) –“Recorrido”: recorrido cubierto desde la última puesta a cero (reset) –“Tiempo de marcha”: Tiempo de marcha desde el último reset –“Velocidad media”: velocidad promedio alcanzada desde la última puesta a cero (reset) – “Velocidad máxima”: velocidad máxima alcanzada desde la última puesta a cero (reset) –“Hora”: hora actual Para acceder al indicador de función pulse la tecla “i ” 1 del ordenador de control, o la tecla “i” 11 del cuadro de mandos tantas veces como sea necesario hasta visualizar la función deseada. Para efectuar el Reset (puesta cero) de la “Recorrido”, “Tiempo de marcha” y “Velocidad media” cambie a una de estas tres funciones y mantenga pulsada la tecla “RESET” 6 hasta poner a cero el indicador. Con ello se ponen a cero tam- bién las otras dos funciones. Para efectuar el Reset de la “Velocidad máxima” acceda a es- ta función y manten ga pulsada la tecla “RESET” 6 hasta poner a cero el valor indicado. Si el ordenador de control se saca del soporte 4 quedan me- morizados y pueden seguirse visualizando todos los valores de las funciones. Visualización/adaptación de los ajustes básicos La visualización y modificación de los ajustes básicos puede llevarse a cabo teniendo montado o no el ordenador de con- trol en el soporte 4. Modo de asistencia Potencia del motor* Cambio externo Cambio interno “ECO” 30 % 30 % “TOUR” 100 % 90 % “SPORT” 170 % 150 % “TURBO” 250 % 200 % *La potencia del motor puede variar según la ejecución. OBJ_BUCH-1407-003.book Page 4 Friday, October 12, 2012 1:01 PMEspañol–5 0 276 001 YYY | (12.10.12) Bosch eBike Systems Para acceder al menú Ajustes básicos mantenga simultánea- mente pulsadas la tecla “RESET” 6 y la tecla “i” 1 hasta repre- sentarse “Configuración” en el indicador de textos c. Para seleccionar los parámetros en los ajustes básicos pul- se la tecla “i” 1 tantas veces como sea necesario hasta visuali- zar el parámetro deseado. Si el ordenador de control está montado en el soporte 4, Ud. puede pulsar también la tecla “i” 11 del cuadro de mandos. Para modificar los parámetros de los ajustes básicos pulse la tecla de conexión/desconexión 5 junto al indicador “ –” si desea reducir su valor u hojear hacia abajo, o bien, la tecla de iluminación 2 junto al indicador “+”, si lo que desea es aumen- tar el valor u hojear hacia arriba. Si el ordenador de control está montado en el soporte 4 es po- sible realizar el cambio también con las teclas “ – ” 12 o “+” 13 del cuadro de mandos. Para abandonar la función y memorizar el cambio realizado pulse la tecla “RESET” 6 3s. Puede elegir entre los sigu ientes ajustes básicos: –“Unidad km/mi”: Representación de la velocidad y distan- cia en kilómetros o millas. –“Formato de hora”: Representación de la hora en formato de 12 ó 24 horas. –“Hora”: Permite ajustar la hora. Al mantener pulsadas las teclas de ajuste el cambio de la hora es más rápido. –“Español”: Permite ajustar el idioma mostrado en el dis- play. Puede elegirse entre español, alemán, inglés, fran- cés, italiano y holandés. –“Recorrido total”: Indicación del recorrido total (no modi- ficable) realizado con la eBike –“Total horas funcion.”: Indicación de tiempo de marcha total (no modificable) realizado con la eBike Indicador de código de fallos Los componentes del sistema de la eBike son permanente- mente controlados de forma automática. En caso de detectar- se un fallo aparece el respectivo código de fallos en el indica- dor de textos c. Pulse una tecla cualquiera del ordenador de control 3 o del cuadro de mandos 10 para regresar a la indicación estándar. Según el tipo de fallo puede que se desactive automáticamen- te el accionamiento. Sin embargo, es posible con tinuar la marcha en todo momento sin recurrir al accionamiento. Antes de volver a circular con ella deberá hacerse controlar la eBike. Deje que todas las comprobaciones y reparaciones sean realizadas exclusivamente en una tienda de bici- cletas autorizada. Si a pesar de que Ud. haya subsanado el fallo éste se sigue visualizando, diríjase asimismo a una tienda de bicicletas autorizada. Código Causa Solución

Fallo interno de la unidad motriz Haga verificar la unidad motriz

Problema de conexión en la unidad motriz Deje verificar las conexiones y las uniones

Fallo en captador de velocidad Haga verificar el captador de velocidad 103* Problema de conexión en la iluminación Deje verificar las conexiones y las uniones 104 Problema de conexión del ordenador de control Deje verificar las conexiones y las uniones

Temperatura excesiva en la unidad motriz (más de 40 °C) Deje que se enfríe la unidad motriz. Es posible continuar circulando sin el accionamiento de la eBike lo cual además agiliza el enfriamiento de la unidad motriz.

Fallo interno en el sistema electrónico del acumulador Deje verificar el acumulador

Temperatura excesiva del acumulador (más de 40 °C) Deje que se enfríe el acumulador. Es posible continuar circulando sin el accionamiento de la eBike lo cual además agiliza el enfriamiento del acumulador.

Temperatura demasiado baja en el acumulador (inferior a –10 °C) Mantenga el acumulador en un cuarto caliente para permitir que se caliente lentamente.

Problema de conexión del acumulador Deje verificar las conexiones y las uniones

Polaridad incorrecta del acumulador Cargue el acumulador con el cargador original Bosch según se describe en sus instrucciones de uso. *solamente si la iluminación de la eBike funciona con el acumulador (según ejecución país) OBJ_BUCH-1407-003.book Page 5 Friday, October 12, 2012 1:01 PMEspañol–6 Bosch eBike Systems 0 276 001 YYY | (12.10.12) Alimentación de aparatos externos vía puerto USB A través del puerto USB pueden funcionar o recargarse la ma- yoría de los aparatos previstos para ser alimentados vía USB (p. ej. diversos móviles). Para poder efectuar la carga es necesario que estén monta- dos en la eBike el ordenador de control y un acumulador sufi- cientemente cargado. Abra el capuchón 8 del puerto USB del ordenador de control. Conecte el puerto USB del aparato externo a través de un ca- ble USB apropiado con el puerto USB 7 del ordenador de con- trol. Instrucciones para la conducción con el sistema de la eBike ¿Cuándo trabaja el accionamiento de la eBike? El accionamiento de la eBike le asiste siempre que Ud. vaya pedaleando. La asistencia cesa cuando deja de pedalear. La potencia del motor depende siempre de la fuerza aplicada al pedalear. Si la fuerza aplicada es baja la asistencia es menor que al apli- car gran fuerza. Ello es independiente del modo de asistencia seleccionado. El accionamiento de la eBike se desactiva automáticamente a velocidades superiores a 25 km/h. Si la velocidad queda por debajo de 25 km/h el accionamiento se activa nuevamente de forma automática. Queda exceptuado de ello la función de Ayu da para empuje que permite empujar a baja velocidad la eBike sin pedalear. Siempre que Ud. lo desee puede circular también sin la asis- tencia motorizada con la eBike, igual que con una bicicleta convencional, ya sea desconectando el sistema de la eBike o ajustando el nivel de asistencia a “OFF”. Lo mismo es válido con un acumulador vacío. Interacción entre el sistema de la eBike y el cambio También con el accionamiento de la eBike el cambio deberá utilizarse igual que en una bicicleta convencional (cons ulte al respecto las instrucciones de uso de su eBike). Independientemente del tipo de cambio empleado es reco- mendable dejar de pedalear brevemente antes de efectuar un cambio de marcha. Ello no sólo facilita el cambio de marcha sino que también reduce el desgaste del mecanismo de accio- namiento. Seleccionando el cambio de marcha correcto Ud. puede au- mentar la velocidad y el alcance aplicando la misma fuerza muscular. Acumulación de experiencia Se recomienda ir adquiriendo experiencia con la eBike en lu- gares alejados de carreteras co n mucho tráfico. Pruebe diferentes modos de asistencia. Cuando se sienta se- guro Ud. podrá circular con su eBike en el tráfico igual que con cualquier otra bicicleta. Compruebe la autonomía de eBike bajo condiciones diferen- tes antes de realizar unos recorridos más largos y difíciles. Influencias sobre la autonomía La autonomía se ve afectada por múltiples factores como, por ejemplo: – Modo de asistencia. –Uso del cambio. –Tipo y presión del neumático. –An tigüedad y estado del acumulador. – Características del terreno (pendientes) y del firme (tipo de pav imento). – Viento de frente y temperatura ambiente. – Peso de la eBike, del ciclista y del equipaje. 410 Bloqueo de una o varias teclas del or- denador de control Verifique si las teclas están atascadas, p.ej., al haber penetrado suciedad. Si procede, limpie las teclas. 414 Problema de conexión en el cuadro de mandos Deje verificar las conexiones y las uniones

Bloqueo de una o varias teclas del cua- dro de mandos. Verifique si las teclas están atascadas, p.ej., al haber penetrado suciedad. Si procede, limpie las teclas.

Problema de conexión en la unidad motriz Deje verificar las conexiones y las uniones

Problema de conexión del acumulador Deje verificar las conexiones y las uniones

Error de comunicación entre los componentes Deje verificar las conexiones y las uniones

El acumulador interno del ordenador de control está descargado Recargar el ordenador de control (en el soporte o vía puerto USB)

Fallo interno del ordenador de control Haga verificar el ordenador de control Código Causa Solución *solamente si la iluminación de la eBike funciona con el acumulador (según ejecución país) OBJ_BUCH-1407-003.book Page 6 Friday, October 12, 2012 1:01 PMEspañol–7 0 276 001 YYY | (12.10.12) Bosch eBike Systems Por ello es imposible predecir con certeza la autonomía para un recorrido específico. Sin embargo, en términos generales puede decirse: –A igual potencia del motor en el accionamiento de la eBike: Cuanto menor sea el esfuerzo que Ud. tenga que realizar para alcanzar una velocidad concreta (p. ej. utilizando de forma óptima el cambio de marchas) tanto menor será la energía consumida por el accionamiento de la eBike y tan- to mayor la autonomía con una carga del acumulador. – Cuanto mayor sea el niv el de asistencia, manteniendo iguales las demás condiciones, tanto menor será la autono- mía obtenida. Trato cuidadoso de la eBike Tenga en cuenta las temperaturas de servicio y almacenaje de los componentes de la eBike. No exponga la unidad motriz, el ordenador de control, y el acumulador a temperaturas extre- mas (p. ej. sol intenso sin circulación de aire). Los componen- tes (especialmente el acumulador) pueden dañarse si se ex- ponen a temperaturas extremas. Mantenimiento y servicio Mantenimiento y limpieza Mantenga limpios los componentes de su eBike, especial- mente los contactos del acumulador y del respectivo soporte. Límpielos con cuidado con un paño húmedo y suave. Todos los componentes inclusive la unidad motriz no deberán sumergirse en agua ni tratarse con una limpiadora de alta pre- sión. Para el servicio técnico o la reparación de la eBike diríjase a una tienda de bicicletas autorizada. Servicio técnico y atención al cliente En todas las consultas sobre el sistema de la eBike y sus com- ponentes diríjase a una tienda de bicicletas autorizada. Las direcciones de tiendas de bicicletas autorizadas las en- cuentra en la página de internet www.bosch-ebike.com Transporte Los acumuladores están sujetos a los requerimientos fijados en la legislación sobre mercancías peligrosas. Los acumula- dores pueden ser transportados por carretera por el usuario particular sin más imposiciones. En caso de transporte por usuarios comerciales o envío por terceros (p. ej., transporte aéreo o agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación (p. ej. prescripciones ADR). Si fuese preciso, puede recurrirse a un experto en mercancías peligrosas al preparar la pieza para su e nvío. Únicamente envíe acumuladores si su carcasa no está daña- da. Si los contactos no van protegidos cúbralos con cinta ad- hesiva y embale el acumulador de manera que éste no se pue- da mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país. En todas las consultas referentes al transporte de los acumu- ladores diríjase a una tienda de bicicletas autorizada. En di- chas tiendas puede Ud. adquirir también un embalaje de transporte apropiado. Eliminación La unidad motriz, el ordenador de control incl. cuadro de mandos, el acumulador, el captador de velocidad, los accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio am- biente. ¡No arroje las eBike ni sus componentes a la basura! Sólo para los países de la UE: Los aparatos eléctricos inservibles, así co- mo los acumuladores/pilas defectuosos o agotados deberán acumularse por separa- do para ser sometidos a un reciclaje ecoló- gico tal como lo marcan las Directivas Euro- peas 2002/96/CE y 2006/66/CE, respectivamente. El acumulador integrado en el ordenador de control solame

te deberá desmontarse para ser desechado. Al abrir la semi- carcasa puede que se dañe el ordenador de control. Entregue los acumuladores y ordenadores de control inservi- bles en una tienda de bicicletas autorizada. Iones de Litio: Observe las indicaciones comprendi- das en el apartado “Transporte”, pági- na Español–7. Reservado el derecho de modificación. OBJ_BUCH-1407-003.book Page 7 Friday, October 12, 2012 1:01 PMEspañol–8 Bosch eBike Systems 0 276 001 YYY | (12.10.12) PowerPack con acumuladores de Iones de Litio Instrucciones de seguridad Lea íntegramente todas las indicaciones de seguridad e instrucciones. En caso de no atenerse a las indicaciones de seguridad e instrucciones si- guientes, puede ocasionarse una descarga eléctrica, un in- cendio y/o lesión grave. Guarde todas las indicaciones de seguridad e instruccio- nes para posibles consultas futuras. El término “acumulador” empleado en estas instrucciones de uso se refiere indistintamente tanto a los acumuladores es- tándar (acumuladores de fijación al cuadro de la bicicleta) co- mo a los acumuladores para portaequipajes (acumuladores de fijación al portaeq uipajes), excepto en aquellos casos en los que se haga referencia expresa a la forma constructiva. Desmonte el acumulador de la eBike antes de realizar trabajos en esta última (p.ej. montaje, mantenimiento, etc.) al transportarla en el coche o avión, o al guardarla. En caso contrario podría accidentarse al accionar fortuita- mente el interruptor de conexión/desconexión. No abra el acumulador. De lo contrario, podría producir- se un cortocircuito. Si se abre el acumulador se denegará la garantía. Proteja el acumulador del calor excesivo (p. ej. también de una exposición prolongada al sol), del fuego y de una inmersión en agua. Existe el riesgo de explosión. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos me- tálicos que pudieran puentear sus contactos. El corto- circuito de los contactos del acumulador puede causar quemaduras o un i ncendio. En los daños derivados de un cortocircuito por los motivos antedichos Bosch anula cual- quier derecho a garantía. La utilización inadecuada del acumulador puede provo- car fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. Si ha penetrado líquido en los ojos re- curra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden irritar las vías respiratorias. Únicamente cargue el acumulador con cargadores ori- ginales Bosch. Al utilizar cargadores que no sean origina- les Bosch no puede excluirse un peligro de incendio. Únicamente utilice el acumulador en eBikes equipadas con el sistema motriz para eBikes original Bosch. Sola- mente así queda protegido el acumulador contra una so- brecarga peligrosa. Únicamente utilice acumuladores originales Bosch ho- mologados por el fabricante de su eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se aplican acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía. Lea y aténgase a las indicaciones de seguridad e ins- trucciones que figuran en las instrucciones de uso del cargador y de la unidad motriz/ordenador de control, así como en las instrucciones de uso de su eBike. Descripción y prestaciones del producto Componentes principales (ver página 4–5) La numeración de los componentes está referida a las imáge- nes en las páginas ilustradas. A excepción de los acumuladores y sus soportes, las piezas de la bicicleta solamente se representan de forma esquemática y pueden ser diferentes en su eBike. 19 Soporte del acumulador para portaequipajes 20 Acumulador para portaequipajes 21 Indicador de funcionamiento y estado de carga 22 Tecla de conexión/desconexión 23 Llave de la cerradura del acumulador 24 Cerradura del acumulador

Soporte superior del acumulador estándar 26 Acumulador estándar 27 Soporte inferior del acumulador estándar 28 Correa de transporte 29 Cargador OBJ_BUCH-1407-003.book Page 8 Friday, October 12, 2012 1:01 PMEspañol–9 0 276 001 YYY | (12.10.12) Bosch eBike Systems Datos técnicos Montaje Únicamente deposite el acumulador sobre superficies limpias. Ponga especial cuidado de no ensuciar el conector hembra para carga ni los contactos con arena o tierra, p.ej. Control del acumulador antes del primer uso Compruebe el acumulador antes de cargarlo o utilizarlo por primera vez en su eBike. Para ello conecte el acumulador pulsando la tecla de Co- nexión/desconexión 22. Si no se enciende ningún LED del in- dicador de estado de carga 21, es probable que el acumula- dor esté dañado. Si se enciende uno o algunos de los LED (pero no todos ellos) del indicador de estado de carga 21 recargue completamente el acumulador antes de su primer uso. No recargue ni utilice un acumulador dañado. Diríjase a una tienda de bicicletas autorizada. Recarga del acumulador Únicamente use el cargador que se suministra con su eBike u otro original Bosch del mismo tipo. Solamente este cargador ha sido especialmente adaptado al acumula- dor de iones de litio empleado en su eBike. Observación: El acumulador se suministra parcialmente car- gado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente con el carga- dor. Para recargar el acumulador es necesario desmontarlo de la eBike. Lea y aténgase a las instrucciones de uso del cargador al car- gar el acumulador. El acumulador puede recargarse siempre que se qu iera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador. El acumulador viene equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0 °C y 40 °C. Si el acumulador se encuentra fuera del margen de la tempera- tura de carga parpadean tres LED del indicador de estado de carga 21. Desconecte el acum ulador del cargador y permita que alcance la temperatura correcta. No conecte de nuevo el acumulador al cargador hasta que ha- ya alcanzado la temperatura de carga correcta. Indicador de estado de carga El nivel de carga del acumulador se señaliza mediante los cin- co LED verdes del indicador de carga 21. Cada uno de los LED corresponde por lo tanto a una capaci- dad aprox. de 20 %. Si el acumulador está completamente cargado se encienden los cinco LED. Una vez conectado el acumulador el nivel de carga se muestra además en el ordenador de control. Lea y considere al respec- to las instrucciones de uso de la unidad motriz y del ordena- dor de control. Si la capacidad del acumulador es inferior a un 5 % se apagan todos los LED del indicador de estado de carga 21, pero que- da encendida la pantalla del ordenador de control. Acumulador de Iones de Litio PowerPack 300 PowerPack 400 Nº de artículo –Acumulador estándar negro –Acumulador estándar blanco –Acumulador para portaequipajes

Tensión nominal V=3636 Capacidad nominal Ah 8,2 11 Energía Wh 300 400 Temperatura de operación °C –10...+40 –10...+40 Temperatura de almacenamiento °C –10...+60 –10...+60 Margen admisible de la temperatura de carga °C 0...+40 0...+40 Peso, aprox. kg 2,5 2,5 Grado de protección IP 54 (protección contra polvo y salpicaduras de agua) IP 54 (protección contra polvo y salpicaduras de agua) OBJ_BUCH-1407-003.book Page 9 Friday, October 12, 2012 1:01 PMEspañol–10 Bosch eBike Systems 0 276 001 YYY | (12.10.12) Montaje y desmontaje del acumulador (ver figuras C–D) Siempre desconecte el acumulador al montarlo o des- montarlo del soporte. Para poder montar el acumulador es necesario que la llave 23 esté metida en la cerradura 24 y que ésta esté abierta. Para montar el acumulador estándar 26 colóquelo con los contactos orientados hacia el soporte inferior 27 en la eBike. Abátalo hasta el tope hacia el soporte superior 25. Para montar el acumulador para portaequipajes 20 empú- jelo con los contactos mirando hacia el frente hasta enclavarlo en el soporte 19 del portaequipajes. Controle si ha quedado firmemente su jeto el acumulador. Siempre cierre el acumulador con la cerradura 24 para evitar que el acumulador se salga del soporte. Saque siempre la llave 23 de la cerradura 24 después de ce- rrarla. Así evitará que se pierda la llave, o que al tener estacio- nada la eBike le sea sustraído el acumulador. Para desmontar el acumulador estándar 26 desconéctelo primero y abra entonces la cerradura con la llave 23. Abata hacia atrás el acumulador para desprenderlo del soporte su- perior 25 y sáquelo del soporte inferior 27 agarrándolo de la correa de transporte

Para desmontar el acumulador para portaequipajes 20 desconéctelo primero y abra entonces la cerradura con la lla- ve 23. Tire del acumulador para sacarlo del soporte 19. Operación Puesta en marcha Únicamente utilice acumuladores originales Bosch ho- mologados por el fabricante de su eBike. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si se aplican acumuladores de otro tipo Bosch declina cualquier responsabilidad y el derecho a garantía. Conexión/desconexión La conexión del acumulador es una de las posibilidades que existen para conectar el sistema de la eBike. Lea y considere al respecto las instrucciones de uso de la unidad motriz y del ordenador de control. Antes de conectar el acumulador o el sistema de la eBike ase- gúrese de que la cerradura 24 esté cerrada. Observación: Al conectar el sistema de la eBike no deberán presionarse los pedales de la eBike ya que ello reduciría la po- tencia del accionamiento de la eBike. Para conectar el acumulador pulse la tecla de Conexión/des- conexión 22. Los LED de la pantalla 21 se iluminan e indican seguidamente el nivel de carga. Observación: Si la capacidad del acumulador fuese inferior a un 5%, en el indicador de estado de carga 21 del acumulador no se enciende ningún LED. Solamente en el ordenador de control es posible apreciar en ese caso si el sistema de la eBike está conectado. Para desconectar el acumulador pulse nuevamente la tecla de Conexión/desconexión 22. Los LED de la pantalla 21 se apagan. Con ello se desconecta asimismo el sistema de la eBike. Si en el transcurso de 10 min el accionamiento sigue inactivo (p. ej., al estar detenida la eBike) y no se ha pulsado ninguna tecla del ordenador de control o cuadro de mandos de la eBike, el sistema de la eBike, y co n ello también el acumula- dor, se desconectan automáticamente con el fin de ahorrar energía. El acumulador va protegido contra alta descarga, sobrecarga, sobretemperatura y cortocircuito por “Electronic Cell Protec- tion (ECP) (Protección Electrónica de Celdas)”. En esos ca- sos, un circuito de protección se encarga de desconectar au- tomáticamente el acumulador. Si se detecta un daño en el acu- mulador parpadean los dos LED del indicador de estado de car- ga 21. Diríjase en ese caso a una tie nda de bicicletas autorizada. Indicaciones para el trato óptimo del acumulador La vida útil del acumulador puede prolongarse si éste se trata apropiadamente y ante todo si se almacena respetando el margen de temperatura prescrito. Aún así, a medida que va envejeciendo el acumulador, su ca- pacidad irá mermando. Si después de haberlo recargado, el tiempo de funcionamien- to del acumulador fuese muy corto, ello es síntoma de que es- tá agotado. Puede sustituir entonces el acumulador. Si está dañada la correa de transporte 28 del acumulador es- tándar deje su stituirla en una tienda de bicicletas. Recarga del acumulador antes y durante su almacenaje Si pretende no utilizar el acumulador durante largo tiempo, recárguelo a aprox. un 60 % (deberán estar encendidos 3 a 4 LED del indicador de estado de carga 21). Controle el nivel de carga pasados 6 meses. Si sólo se encien- de un LED del indicador de estado de carga 21 vuelva a recar- gar el acumulador un 60 %, aprox. Observación: Si el acumulador se guarda durante largo tiem- po estando descargado, a pesar de su baja autodescarga, és- te puede llegar a dañarse y reducirse considerableme nte su capacidad. No se recomienda dejar permanentemente conectado el acu- mulador al cargador. OBJ_BUCH-1407-003.book Page 10 Friday, October 12, 2012 1:01 PMEspañol–11 0 276 001 YYY | (12.10.12) Bosch eBike Systems Condiciones para el almacenaje Se aconseja guardar el acumulador en un lugar seco y bien ventilado. Protéjalo de la humedad y del agua. Si las condicio- nes atmosféricas son adversas se recomienda, p. ej., des- montar el acumulador de la eBike y guardarlo hasta su próxi- ma utilización en un recinto cerrado. El acumulador puede almacenarse dentro de un margen de temperatura de –10 °C a +60 °C. Sin embargo, para lograr un larga vida útil es recomendable almacenarlo a una tempe- ratura ambiente aprox. de 20 °

Preste atención a no rebasar la temperatura de almacenaje máxima. P. ej., no deje el acumulador en el coche en verano y guárdelo de manera que no quede directamente expuesto al sol. Mantenimiento y servicio Mantenimiento y limpieza Mantenga limpio el acumulador. Límpielo con cuidado con un paño húmedo y suave. El acumulador no deberá sumergirse en agua ni limpiarse con un chorro de agua. Si su acumulador ya no funciona acuda por favor a una tienda de bicicletas autorizada. Servicio técnico y atención al cliente En todas las consultas sobre acumuladores diríjase a una tien- da de bicicletas autorizada. Anote el fabricante y el número de la llave 23. En caso de pérdida de la llave diríjase a una tienda de bicicletas au- torizada. Deberá indicar entonces el fabricante y el núme- ro de la llave. Las direcciones de tiendas de bicicletas autorizadas las en- cuentra en la página de internet www.bosch-ebike.com Transporte Los acumuladores están sujetos a los requerimientos fijados en la legislación sobre mercancías peligrosas. Los acumula- dores pueden ser transportados por carretera por el usuario particular sin más imposiciones. En caso de transporte por usuarios comerciales o envío por terceros (p. ej., transporte aéreo o agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación (p. ej. prescripciones ADR). Si fuese preciso, puede recurrirse a un experto en mercancías peligrosas al preparar la pieza para su e nvío. Únicamente envíe acumuladores si su carcasa no está daña- da. Si los contactos no van protegidos cúbralos con cinta ad- hesiva y embale el acumulador de manera que éste no se pue- da mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país. En todas las consultas referentes al transporte de los acumu- ladores diríjase a una tienda de bicicletas autorizada. En di- chas tiendas puede Ud. adquirir también un embalaje de transporte apropiado. Eliminación Los acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje los acumuladores a la basura! Sólo para los países de la UE: Los aparatos eléctricos inservibles, así co- mo los acumuladores/pilas defectuosos o agotados deberán acumularse por separa- do para ser sometidos a un reciclaje ecoló- gico tal como lo marcan las Directivas Euro- peas 2002/96/CE y 2006/66/CE, respectivamente. Entregue los acumuladores inservibles en una tienda de bici- cletas autorizada. Iones de Litio: Observe las indicaciones comprendi- das en el apartado “Transporte”, pági- na Español–11. Reservado el derecho de modificación. OBJ_BUCH-1407-003.book Page 11 Friday, October 12, 2012 1:01 PMEspañol–12 Bosch eBike Systems 0 276 001 YYY | (12.10.12) Cargador Charger Instrucciones de seguridad Lea íntegramente todas las indicaciones de seguridad e instrucciones. En caso de no atenerse a las indicaciones de seguridad e instrucciones si- guientes, puede ocasionarse una descarga eléctrica, un in- cendio y/o lesión grave. Guarde todas las indicaciones de seguridad e instruccio- nes para posibles consultas futuras. El término “acumulador” empleado en estas instrucciones de uso se refiere indistintamente tanto a los acumuladores es- tándar (acumuladores de fijación al cuadro de la bicicleta) co- mo a los acumuladores para portaequipajes (acumuladores de fijación al portaeq uipajes). No exponga el cargador a la lluvia y evite que pene- tren líquidos en su interior. La penetración de agua en el cargador comporta un mayor riesgo de electro- cución. Solamente cargue acumuladores de iones de litio Bosch homologados para eBikes. La tensión del acumu- lador deberá corresponder a la tensión de carga del cargador. En caso de no atenerse a ello podría originarse un incendio o explosión. Siempre mantenga limpio el cargador. La suciedad pue- de comportar un riesgo de electrocución. Antes de cada utilización verificar el estado del carga- dor, cable y enchufe. No utilice el cargador en caso de detectar algún desperfecto. Jamás intente abrir el car- gador por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusiva- mente piezas de repuesto originales. Un cargador, cable y enchufe deteriorados comportan un mayor riesgo de electrocución. No utilice el cargador sobre una base fácilmente infla- mable (p.ej. papel, tela, etc.) ni en un entorno inflama- ble. Puesto que el cargador se calienta durante el proceso de carga existe un peligro de i ncendio. Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden irritar las vías respiratorias. Vigile a los niños. Con ello se evita que los niños jueguen con el cargador. Los niños y personas que por sus condiciones físicas, sensoriales o mentales, o por su falta de experiencia o conocimientos no estén en disposición de manejar el cargador de forma segura, no deberán utilizar este car- gador sin ser supervisados o instruidos por una perso- na responsable. En caso contrario existe el riesgo de un manejo incorrecto y de lesión. Lea y aténgase a las indicaciones de seguridad e ins- trucciones que figuran en las instrucciones de uso del acumulador y de la unidad motriz/ordenador de con- trol, así como en las instrucciones de uso de su eBike. En la parte inferior del cargador figuran de forma abreviada importantes instrucciones de seguridad en español, inglés y francés (ver posición 33 en la ilustración) con el siguien- te contenido: –Para un funcionamiento con seguridad, ver el manual. Peligro de sacudida eléctrica. – Utilice solamente en lugares secos. – Cargar únicamente baterías de sistemas eBike de Bosch. Otras baterías podrían reventar, causando le- siones personales y daños. – No reemplace el ensamblaje del enchufe, ya que el re- sultado puede ser riesgo de incendio o sacudidas eléc- tricas. Descripción y prestaciones del producto Componentes principales (ver página 6–7) La numeración de los componentes está referida a la imagen del cargador en la página ilustrada. 20 Acumulador para portaequipajes 21 Indicador del estado de carga del acumulador 26 Acumulador estándar 29 Cargador 30 Conector hembra del aparato 31 Enchufe del aparato 32 Rejillas de refrigeración 33 Instrucciones de seguridad del cargador 34 Conector del cargador 35 Conector hembra para el cargador Datos técnicos Cargador Charger Nº de artículo

Tensión nominal V~207–264 Frecuencia Hz 47 –63 Tensión de carga del acumulador V 42 Corriente de carga

Estos datos son válidos para una tensión nominal de [U] 230 V. Los va- lores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países. OBJ_BUCH-1407-003.book Page 12 Friday, October 12, 2012 1:01 PMEspañol–13 0 276 001 YYY | (12.10.12) Bosch eBike Systems Operación Únicamente deposite el acumulador sobre superficies limpias. Ponga especial cuidado de no ensuciar el conector hembra para carga ni los contactos con arena o tierra, p.ej. Puesta en marcha Conexión del cargador (ver figuras E–F) ¡Preste atención a la tensión de red! La tensión de ali- mentación deberá coincidir con aquella indicada en la pla- ca de características del cargador. Los cargadores para 230 V pueden funcionar también a 220 V. Introduzca el enchufe 31 del cable de red en el conector hem- bra 30 del cargador. Conecte el enchufe (específico de cada país) a la red. Desconecte el acumulador y desmóntelo del soporte de la eBike. Para ello lea y aténgase a las instrucciones de uso del acumulador. Conecte el conector macho 34 del cargador al conector hem- bra 35 del acumulador. Proceso de carga El proceso de carga comienza nada más conectar al acumula- dor el cargador teniendo éste conectado a la red. Observación: La carga solamente puede llevarse a cabo si la temperatura del acumulador se encuentra dentro del campo admisible. Durante la carga se encienden los LED del indicador de estado de carga 21 del acumulador. Cada LED permanentemente en- cendido supone un incremento de capacidad aprox. de un 20 %. El LED parpadeante señaliza la carga del 20 % siguiente. Tenga cuidado al tocar el cargador durante el proceso de carga. Utilice guantes de protección. El cargador puede llegar a calentarse fuertemente, especialmente si la temperatura ambiente es alta. Observación: Preste atención a que el cargador esté bien ventilado durante el proceso de carga y que no estén obstrui- das las rejillas de refrigeración 32 en ambos lados. El acumulador se encuentra completamente cargado al en- cenderse permanentemente los cinco LED del indicador 21. El proceso de carga es interrumpido automáticamente. Desconecte el cargador de la red y el acumulador del cargador. Al desconectar del cargador el acumulador éste último se des- conecta automáticamente. Acto seguido puede Ud. montar el acumulador en la eBike. Fallos – causas y soluciones Margen admisible de la temperatu- ra de carga °C 0...+40 Tiempo de carga –PowerPack 300 –PowerPack 400
