MANUAL DE USUARIO RT10001D MTX Audio

Gracias por elegir MTX para alcanzar plenitud de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX con conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó.

Specificaciones :

Specificaciones :

• Amplificador de Potencia de 1 Canal Mono Bloque Clase-D
• Potencia de salida (certificado CEA2006) :

- 1000 W RMS x 1 canal a 2 ohmios y THD+N ≤1%

- 600 W RMS x 1 canal a 4 ohmios y THD+N ≤1%

• Filtro Paso Bajo de 12dB/octava variable de 40Hz-400Hz
• Filtro Subsónico de 12dB/oct variable de 0 a 50Hz
• Relación Señal/ruido (1W) : >80dB
  • Distorsión THD+Ruido (1W) : ≤1%
• Respuesta en frecuencia (±1dB) : 20Hz-30000Hz
• Máxima Señal de entrada : 6V
• Máxima Sensibilidad : 100mV
  • Dimensiones : 456mm x 180mm x 55mm
  • Control remoto externo EBC incluido

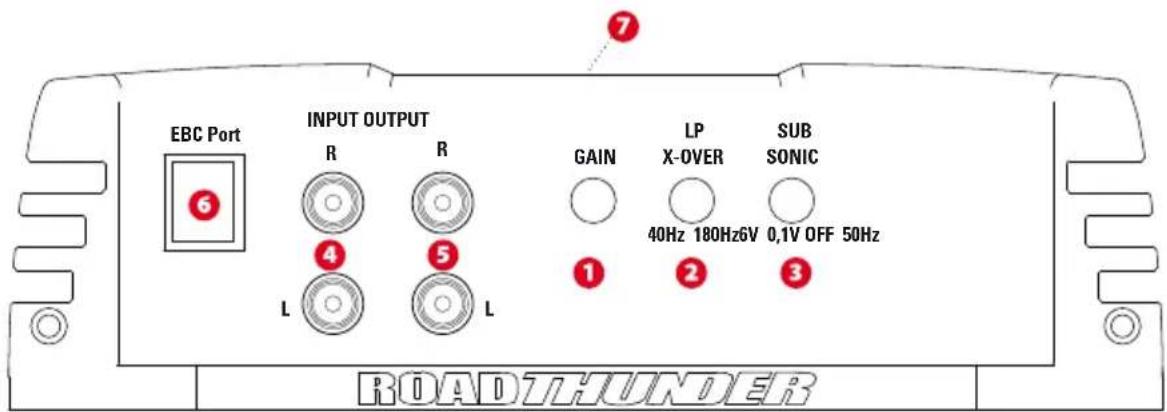

Panel de control

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP SUB X-OVER SONIC 1 2 3 40Hz 180Hz6V 0.1V OFF 50Hz ROADTHUNDER

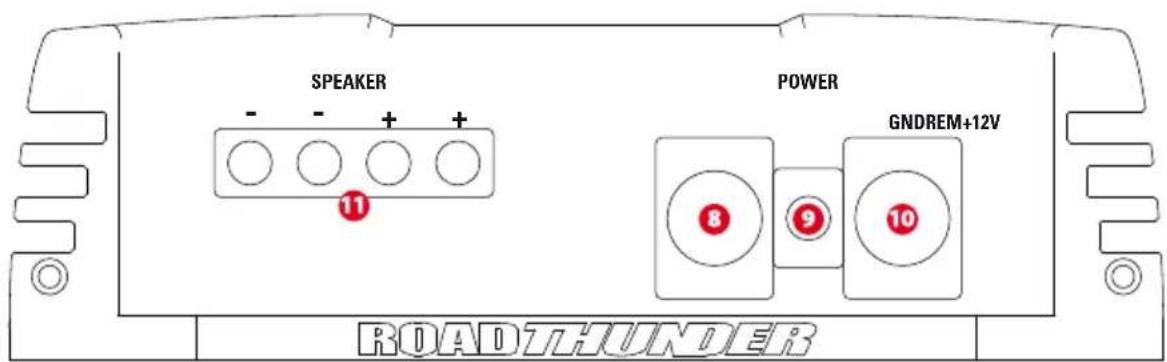

SPEAKER POWER GNDREM+12V 11 8 9 10 ROADTHUNDER

Panel de control :

Control de ganancia (GAIN) - Este control es usado para parejar la sensibilidad de entrada a una fuente en particular que estes usando. El rango de ganancia varía de 100mV a 6V.

Ajuste de ganancia

1. Gira el control de ganancia del amplificador a cero (contrario a las agujas del reloj).
2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.
3. Ajusta subiendo el control de ganancia del amplificador hasta notar distorsión.
4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.
5. El amplificador está ahora calibrado con la salida de la fuente.

2 Control de Frecuencia Paso bajo (LP X-OVER) - Use este ajuste para seleccionar la frecuencia de corte del filtro Crossover Paso Alto desde 40Hz a 180Hz.
3 Control del filtro Subsónico (SUBSONIC)

Use este selector para fijar la frecuencia deseada para el filtro subsónico. La frecuencia es ajustable de 0 a 50Hz. Un filtro subsónico es un filtro paso-alto diseñado para eliminar las bajas frecuencias que no pueden ser reproducidas por el subwoofer o no son parte del espectro de audio. De este modo también se protege el subwoofer(s)...

Ajuste del filtro subsónico

1. Gire el control del subsónico al mínimo, a "0" (sentido contrario a las agujas del reloj)
2. Suba el control de volumen de la unidad principal aproximadamente a media potencia.
3. Gire el control de subsónico hasta que empiece a escuchar como el nivel de grave decrece.
4. Retrase (sentido anti horario) 2 horas.

Un ajuste promedio suele ser sobre los 25Hz (Posición del control: 12 en punto)

1. El filtro subsónico está ahora calibrado.

4 Entradas RCA (INPUT) - Estas entradas se usarán cuando la salida del auto-radio disponga de salidas RCA o salidas de línea de voltaje mínimo de 100mV. MTX recomienda solo cables de alta calidad apantallados para reducir la posibilidad de intrusión de ruidos.

5 Salidas RCA (OUTPUT) - Estas salidas de señal de baja o línea son para la conexión de otros amplificadores en cascada.

6 Puerto EBC (Control externo de graves - EBC Port) - El control remoto del nivel de subwoofer se conecta directamente a este puerto. Así le permitirá disponer de este control en cualquier parte del vehículo. El EBC está incluido.

7 LED PowerOn/Protection - El LED se iluminará en rojo cuando se encienda la unidad. Cuando este LED parpadee indicará cortocircuito o sobrecarga térmica.

8 Terminal Power (+12V) - Esta es la entrada principal de alimentación positiva, la cual se debe conectar directamente al terminal positivo de la batería. Evite pasar el cable de alimentación junto a cableado RCA para evitar la intrusión de ruido. Es muy importante que asegure bien las conexiones para unas máximas prestaciones. MTX recomienda el uso de cable mínimo de 50mm² para el RT1000.1D.

9 Terminal Remoto (REM) - Aplicando un voltaje de +12V a este terminal, la etapa se encenderá. Normalmente el autoradio dispone de una salida de remote marcada como "remote" o "power antena".

10 Terminal de masa (GND) - Se precisa de una buena conexión de masa o negativo para un correcto funcionamiento. Utilice el mismo diametro de cable que con el positivo. Conectelo a algún punto del chasis del vehículo, el cual habra lijado para retirar la pintura y limpiado de suciedad. Ha de garantizar una buena conductividad.

11 Terminales de altavoz (SPEAKER) - Conecte el subwoofer/s a estos terminales. Tenga cuidado en las polaridades de los terminales y los del amplificador. Una conexión incorrecta (fase) puede causar pérdidas en la respuesta en graves. Este es un amplificador mono bloque de un solo canal. Los dos terminales positivos (+) están interconectados o conectados en paralelo, y los dos terminales negativos (-) están interconectados o conectados en paralelo, es decir, son el mismo terminal.

Instalación y montaje

MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplificador RoadTHUNDER. Cualquier variación de las especificaciones recomendadas en la conexión del amplificador podría dañar seriamente el amplificador, altavoces y/o el sistema eléctrico del vehículo. Por favor verifica dos veces las conexiones antes de encender el sistema.

1. Desconecta el terminal negativo de la batería del vehículo.
2. Determina el lugar de montaje del amplificador MTX. Recuerda que tiene que haber suficiente ventilación en la parte de los disipadores del amplificador para asegurar un buen refrigeramiento. Marca primero y luego haz los agujeros donde irán montado el amplificador. Antes de esto asegurate de que el cableado del vehículo, líneas de aire/gas, cables de freno, depósito de gasolina, etc...están seguros y no interferirán en la instalación.
3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para evitar que el cable se dañe debido a la superficie afilada del pasamuros. Pasa el cable al interior del vehículo y conéctalo al terminal +12V del amplificador. Deja el cable desconectado en la parte de la batería. NOTA : Asegurate de usar la correcta sección de cable para los terminale spositivo y negativo (misma sección)

4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocircuito o accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas. Luego conecta el cable de alimentación positivo al terminal positivo de la batería.

5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto. Conecta el cable de masa a este punto y el otro al terminal negativo de alimentación del amplificador MTX.

6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplificador. Si la fuente no tiene un terminal de remote específico, puedes utilizar la señal de alimentación de la antena de la fuente.

7. Conecte los cables de señal al amplificador; Hay dos modos de hacer llegar la señal a su amplificador MTX como ya se ha visto. Para conseguir las máximas prestaciones, le sugerimos usar cableados RCA de alta calidad.

8. Conecte los altavoces a su amplificador MTX usando un cableado de la sección correspondiente. Su amplificador MTX admite impedancias mínimas de 2Ω para máxima potencia. Pero no en modo puente.

9. Verifica dos veces tos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo es correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a ajustar el amplificador.

Nota : Asegurate de que la ganancia del amplificador está a cero (totalmente en contra de las manillas de reloj) antes de proceder a los ajustes.

Posibles problemas encontrados

Problema

Causa

Solución

Falta de indicación de LED Falta de indicación de LED Suministra +12V al terminal Falta de +12V en la conexión de alimentación Suministra +12V al terminal Falta o insuficiencia en la conexión a masa Verifica la conexión a masa Fusible de alimentación dañado Reemplaza el fusible

POWER LED "ON", no salida Volumen de la fuente en off Incrementa el volumen de la fuente Conexión de altavoces no realizada Realiza la conexión de altavoces Control de ganancia del amplificador OFF Sube ganancia Unidades de procesado de señal OFF Suministra potencia al procesador de señal Todos los altavoces dañados Reemplaza los altavoces

Distorsión de salida

Volumen de la fuente demasiado alto

Baja volumen de la fuente

Ganancia de amplificador demasiado alta

Baja ganacia del amplificador

Balance invertido orientación

Cableado L y R invertido

Cableado de altavoces con correcta

Entradas de RCA invertidas

Invierte las entradas de RCA

El Bajo es debil

Polaridad de altavoces invertida

Cablea los altavoces con

la polaridad correcta

Excesivo nivel de salida

Baja el volumen

Amplificador defectuoso

Mándalo al servicio técnico
