РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RT10001D MTX Audio

Спасибо, что выбрали усилители Mtx Audio Hi-Performance. Правильная установка, а также колонки и сабвуферы обеспечат непревзойдённый звук и долгие часы без сна для Ваших соседей, а также заставят Ваших друзей завидовать и не оставят шансов соперникам. Поздравляем! Наслаждайтесь лучшим звучанием с MTX Audio !

Технические характеристики :

• Одноканальный моноблочный усилитель мощности класса D
  • сертифицированная СЕА2006 выходная мощность :

• 1000 Вт. RMS x 1-канал на 2 Ом THD+N ≤1%

• 600 Вт. RMS x 1-канал на 4 Ом THD+N ≤1%
  • Кроссовер :

• Инфразвуковой фильтр 12 дБ/ окт., от 0 до 50 Гц.
• Отношение сигнал-шум (1Вт.) : >80дБ
  • THD+Помеха (Искажение) (1 Вт.) : ≤1%
  • Частотная характеристика (±1дБ) : 20Гц-30000Гц
  • Максимальный входной сигнал : 6В
  • Максимальная чувствительность: 100мВ
• Размеры: 456мм x 180мм x 55мм
  • EBC (внешний дистанционный бас контроль)

Панель управления

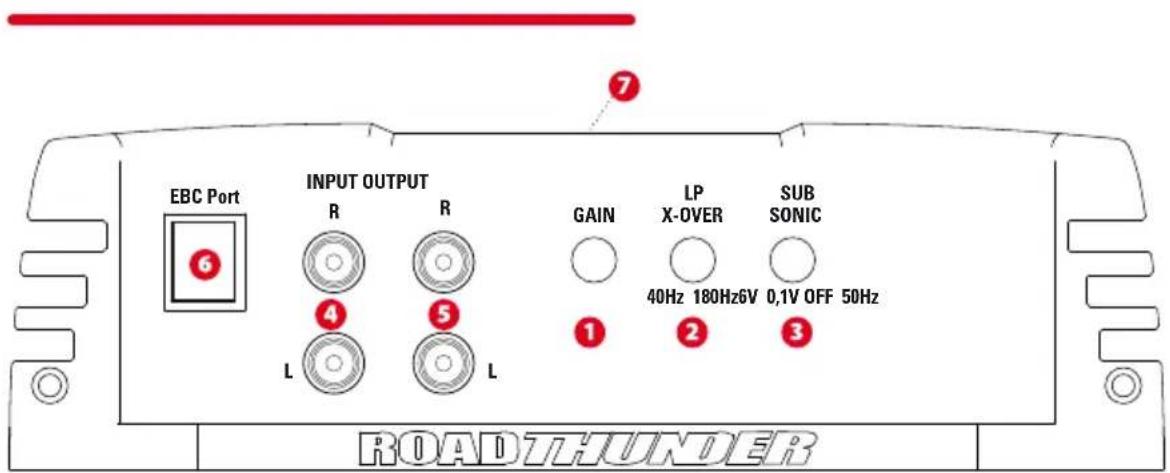

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP X-OVER SUB 40Hz 180Hz6V 0,1V OFF 50Hz 1 2 3 ROADTHUNDER

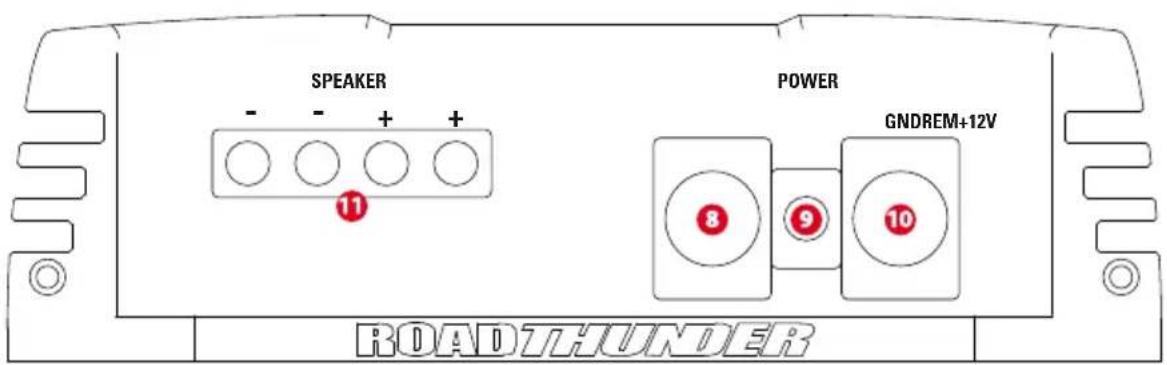

SPEAKER POWER GNDREM+12V 11 8 9 10 ROADTHUNDER

Панель управления

MTX® AUDIO

1 Регулятор усиления (GAIN) - Регулятор усиления соединяет внутреннюю чувствительность усилителя с используемым источником питания. Рабочий диапазон варьируется от 100мВ до 6В.

Настройка усиления :

1. Установите регулятор усиления на минимальной отметке (против часовой стрелки).
2. Установите регулятор громкости в источнике сигнала приблизительно на 3/4 максимального уровня.
3. Отрегулируйте регулятор усиления на усилителе, пока не появятся слышимые помехи.
4. Отрегулируйте регулятор усиления до минимума, пока слышимые помехи не исчезнут.
5. Теперь усилитель откалиброван с выходным сигналом источника.

2 Регулятор частоты разделительного фильтра НЧ (LP X-OVER) - Используется для выбора желаемой частоты разделительного фильтра НЧ. Частота настраивается от 40Гц до 180Гц.

3 Регулирование инфразвукового фильтра (SUBSONIC)

Используется для выбора необходимой инфразвуковой частоты кроссовера. Уровень звуковых частот регулируется в диапазоне от 0 до 50 Гц.

Инфразвуковой фильтр является высокочастотным кроссовером, предназначенным для блокировки нижних частот, которые не могут быть воспроизведены сабвуфером или находятся вне заданного диапазона звуковых частот. Инфразвуковой фильтр также защищает сабвуфер.

Настройка инфразвукового фильтра:

1. Поверните регулятор инфразвукового фильтра до упора до 0 (в направлении против часовой стрелки)
2. Задайте уровень громкости на устройстве приблизительно на половину мощности. Используйте дорожку с очень низкими нижними частотами. Звук должен быть низким и нижние частоты должны звучать громко.
3. Поворачивайте регулятор инфразвукового фильтра по часовой стрелке, пока не услышите, что уровень ниж- них частот снижается.
4. Вернитесь (в направлении против часовой стрелки) на 2 часа. Средний уровень настройки составляет приблизительно 25 Гц (Положение регулятора: 12 часов)
5. Теперь инфразвуковой фильтр отрегулирован.

4 Входные разъёмы RCA (INPUT) - Данные входные разъёмы RCA используются с источниками сигнала, у которых имеется RCA или линейные уровни выходных сигналов.(Для надлежащего функционирования усилителя минимальный уровень источника сигнала должен быть 100мВ.) МТХ рекомендует только высококачественный кабель с витыми жилами (например StreetWires), чтобы снизить вероятность попадания шума в систему.

5 Выходные разъёмы RCA (OUTPUT) - данные разъёмы предназначены для подсоединения усилителей к стерео RCA от источника сигнала при шлейфовом подключении

6 Порт EBC (Внешний порт контроля басов - EBC Port) - Удалённый контроль уровня сабвуфера (EBC) подключается непосредственно в данный порт, в то время как сам EBC может быть расположен в любом месте автомобиля для настройки басов.

7 Включено/Защитный LED : Данный LED светится красным, когда усилитель включен. Когда работает термозащита или защита от короткого замыкания, LED мигает.

(+12V) Разъём питания - Это основной разъём питания усилителя и для надлежащего рабочего состояния он должен быть подключён непосредственно к плюсовому гнезду аккумулятора автомобиля. Будьте осторожны, устанавливая этот кабель. Избегайте нахождения данного кабеля поблизости кабелей RCA, антенн или другого чувствительного оборудования из-за риска проникновения шумов в аудио систему, вызванного большим потоком тока. Также для более качественной эксплуатации важно прочное и надёжное подсоединение. MTX рекомендует использовать провод размером 50мм² с усилителем MTX RT1000.1D.

9 Разъём дистанционного включения (REM) : Усилитель может быть включён при подаче 12В к данному разъёму. Обычно такое напряжение подаётся при помощи провода от источника питания с пометкой «remote» (дистанционный) or «power antenna» (антенна с электроприводом).

Разъём заземления (GND) : Качественное заземление необходимо для того, чтобы Ваш усилитель работал на полную мощность. Следует использовать небольшой провод того же диаметра, что и провод питания для подсоединения клеммы заземления непосредственно к шасси автомобиля. Всегда зачищайте поверхность, к которой будет выполняться заземление.

10 Точки подключения динамиков (SPEAKER) - Подсоедините сабвуфер(ы) к данным точкам подключения. Следите за соблюдением полярности по всей системе. Неправильная фаза может стать причиной выпадения нижних частот. Данный усилитель является моноблоком с единственным каналом. Два (+) провода и два (-) провода в усилителе соединены параллельно.

Установка и монтаж

MTX рекомендует устанавливать Ваш новый усилитель RoadTHUNDER авторизированным представителем MTX. Малейшее отклонение от специальных инструкций по установке может нанести серьезный вред усилителю, динамикам и/или электрической системе автомобиля. Ущерб, причиненный при неправильной установке, НЕ покрывается гарантией. Пожалуйста, проверьте все соединения перед включением системы!

1. Отсоедините отрицательный кабель аккумулятора автомобиля.
2. Определитесь с местом монтажа Вашего усилителя МТХ. Имейте ввиду, что для надлежащего охлаждения необходим достаточный поток воздуха. Отметьте места сверления отверстий для монтажа. Перед сверлением убедитесь, что все детали автомобиля находятся в чистоте и не помешают установке. Просверлите отверстия и установите усилитель.

3. Проведите провод полюсового питания от аккумулятора через пожарную перегородку, используя уплотняющее кольцо или резиновую втулку для избежания повреждений провода острыми краями пожарной перегородки. Проведите провод через салон автомобиля и подсоедините к разъёму +12V усилителя. Не подсоединяйтесь к аккумулятору в этот момент.
   Примечание: используйте только проводку подходящего размера, как для плюса, так и для минуса.

4. Установите предохранитель на расстоянии 20см от аккумулятора. Это поможет защитить автомобиль при замыкании. Не включайте выключатель и не устанавливайте предохранитель, пока не будут выполнены все подсоединения. Теперь подключите провод плюсового питания к плюсовой клемме аккумулятора.

5. Заземление -Выберите подходящее место для заземления на шасси Вашего автомобиля и зачистите его. Приложите провод заземления к точке контакта и подсоедините противоположный конец провода заземления к разъёму GND на усилителе MTX.

6. Подсоедините дистанционный провод питания от источника сигнала к разъёму Remote на усилителе МТХ. Если у источника питания нет вывода дистанционного провода, Вы можете подсоединиться к телескопической антенне с электроприводом.

7. Подсоединение сигнальных кабелей к усилителю: Есть два способа направить сигнал к усилителю MTX. • Для максимально качественной эксплуатации мы предлагаем подсоединить высококачественный RCA к соответствующим разъемам на источнике сигнала и на усилителе.

8. Присоедините динамики к разъемов для динамиков на усилителе МТХ, используя провод подходящего размера. Для максимальной мощности мостовые каналы могут работать при минимальной нагрузке в 2Ω. Ваш усилитель МТХ может работать при минимальной нагрузке в 2Ω для максимальной мощности.

9. Перепроверьте все предыдущие шаги по установке, особенно провода и соединения. После проверки заново подсоедините отрицательный кабель аккумулятора, включите выключатель или установите предохранитель.

Примечание : Регуляторы усиления на усилителях нужно повернуть до предела (против часовой стрелки) перед продолжением настройки.

Устранение неисправностей

Проблема

Причина

Решение

Нет индикатора Отсутствует +12В при удалённом Подключите +12В к терминалу LED подключении

Отсутствует +12В в разъёме питания Подключите +12В к терминалу Недостаточное заземление Проверьте заземление Сгорание предохранителя Замените предохранитель

LED включен, нет Выключен звук источника сигнала Добавьте громкость на источнике внешнего сигнала сигнала

Не подключены динамики Подключите динамики

Выключен контроль усиления Включите его снова

Выключены блоки обработки сигналов Подключите блоки обработки

сигналов

Сгорели динамики

Замените динамики

Искажён сигнал на Установлена слишком большая громкость Убавьте звук головного устройства выходе головного устройства

Установлено слишком большое усиление Уменьшите усиление на усилителе

Нарушен баланс Неправильное подключение динамиков L+R Подключите динамики правильно RCA вводы перепутаны Поменяйте RCA вводы

Слабый бас

Неверная фаза динамиков

Подсоедините динамики с верной фазой

Используются вуферы другой фирмы Купите вуферы МТХ

Сгорание Чрезмерный уровень выходного сигнала Убавьте звук предохранителений Дефект усилителя Верните на ремонт

Introducere

Va multumim ca ati ales MTX. Folosind amplificatoarele, difuzoarele si subwooferele MTX interconectate cu produsele de conectica de la Streetwires veti putea auzi si simti muzica asa cum au dorit artistii sa o experimentati.

Specificatii :

• Amplificator mono casa D
- Putere la iesire certificate CEA2006
- 1000 wati RMS x1 canal la 2 ohm si THD+N≤1%
- 600 wati RMS x1 canal la 4 ohm si THD+N≤1%
• Filtru :
- Trecere joasa 12 dB/oct variabil de la 40HZ la 400Hz
- Filtru subsonic 12dB/oct variabil de la 0 la 50Hz
• Rata semnal-zgomot (1 wat) : > 80dB
• THD+Noise (Distorsion) (1 wat) : ≤ 1%
• Raspunsul in fregventa (±1dB): 20Hz-30000Hz
• Semnalul maxim de intrare : 6V
• Sensibilitatea maxima :100mV
• Dimensiuni: 456mm x 180mm x 55mm
• EBC (controlul extern al basului) telecomanda inclusa

Panou central :

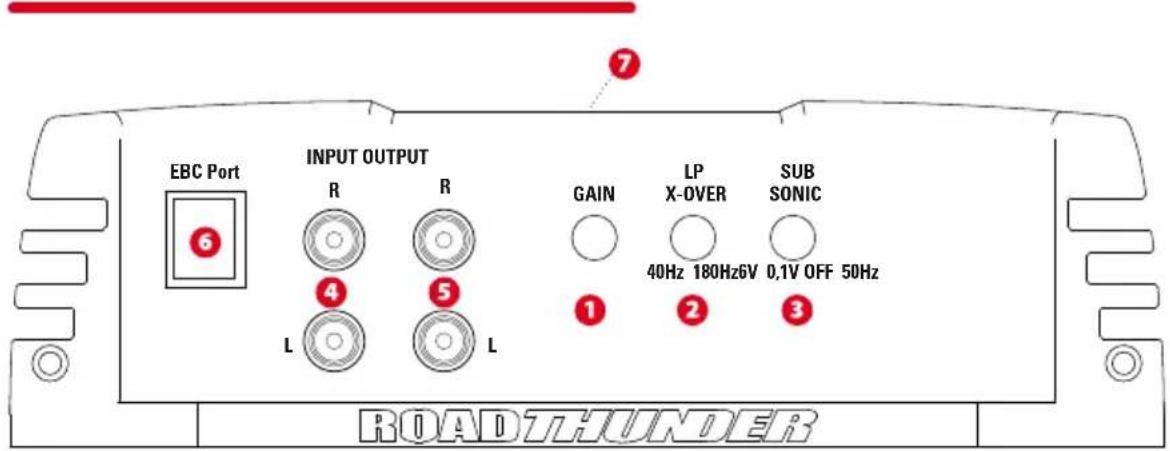

EBC Port 6 INPUT OUTPUT R R GAIN LP X-OVER SUB SONIC 40Hz 180Hz6V 0.1V OFF 50Hz L L 1 2 3 ROADTHUNDER

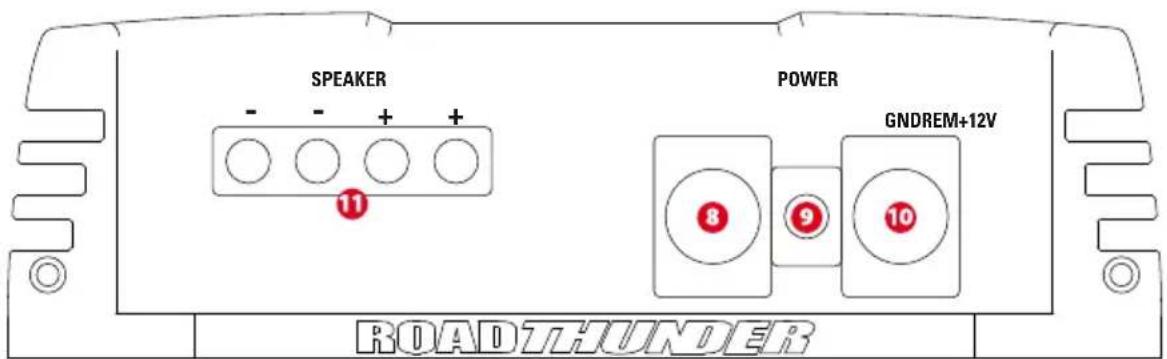

SPEAKER POWER GNDREM+12V 11 8 9 10 ROADTHUNDER

Control Panel
