KÄYTTÖOHJE RT10001D MTX Audio

Kiitos, että valitsit MTX:n auttamaan autosi pääsemään parhaalle tasolle. MTX vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut.

Tekniset tiedot :

• 1-kanavainen D -luokan monovahvistin
• CEA2006 -sertifioitu ulostuloteho :
- 1 x 1000 wattia RMS 2ohmiin, THD+N ≤1%
- 1 x 600 wattia RMS 4ohmiin, THD+N ≤1%
• Jakosuodin :
- Alipäästösuodin 12dB/oct, säätöväli 40Hz-400Hz
- Subsonic -suodin 12dB/okt, säätöväli 0-50Hz
• Signaali-/kohinasuhde (1 W) : >80dB
- Harmoninen kokonaissärö (THD) + Kohina (1W) : ≤1%
• Taajuusvaste (±1dB): 20Hz-30000Hz
• Maksimi sisääntulosignaali : 6V
• Maksimi herkkyys : 100mV
- Mitat : 456mm x 180mm x 55mm
• EBC (External Bass Control) Ulkoinen basson tason kaukosäädin mukana

Ohjauspaneeli - Kytkentäpaneeli

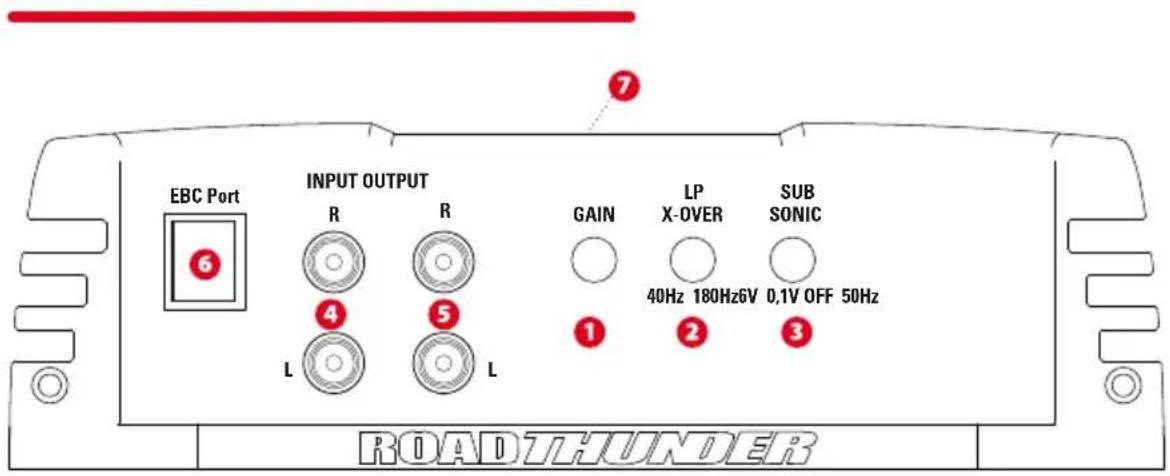

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP SUB X-OVER SONIC 40Hz 180Hz6V 0.1V OFF 50Hz 1 2 3 ROAD THUNDER

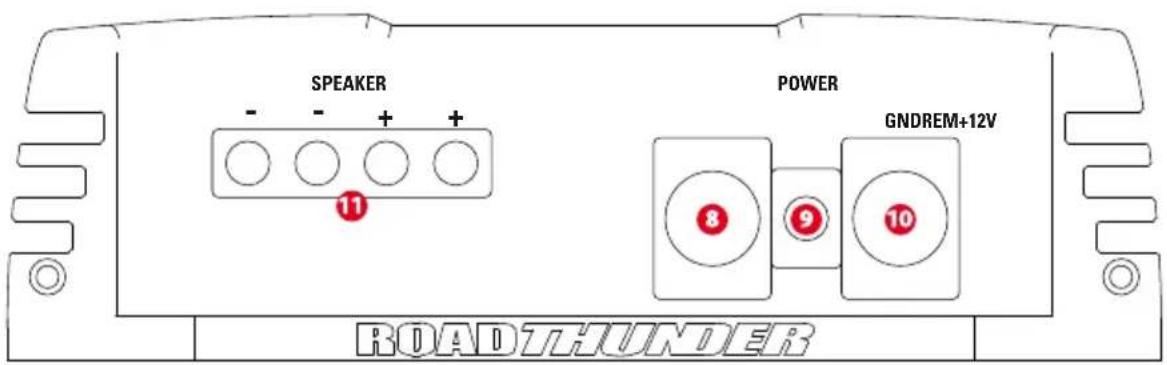

SPEAKER POWER GNDREM+12V 11 8 9 10 ROADTHUNDER

Ohjauspaneeli :

Gainin tasonsäätö (GAIN) - Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaillaan käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V välillä.

Gainin asettaminen

1. Käännä Gainin säätö täysin vastapäivään
2. Käännä ohjelmalähteen äänenvoimakkuus n.3/4 maksimista
3. Säädä Gainia, kunnes kuulet säröä
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle

2 Alipäästösuotimen X-over taajuussäätö (LP X-OVER) - Tätä säädintä käytetään valitsemaan haluttu alipäästösuotimen jakosuodintaajuus. Taajuutta voi säätää välillä 40Hz - 180Hz.
3 Subsonic-suodin (SUBSONIC)

Voidaan valita haluttu Subsonic-jakotaajuus. Taajuus on säädettävissä välillä 0-50 Hz. Subsonic-suodin on jako-jyrkkyydeltään jyrkkä ylipäästösuodin, joka on suunniteltu leikkaamaan ultramatalat taajuudet, joita ei voida toistaa subwooferilla tai, jotka eivät ole olennainen osa äänitettä. Se suojaa myös subwoofereitasi...

Subsonic-suodattimesi säätäminen:

1. Käännä subsonic suodin minimiin, 0Hz (vastapäivään).
2. Nosta äänenvoimakkuutta päälaittesta noin puolelle teholle.
   Käytä äärimmäistä bassoäänitettä. Sen täytyy mennä matalalle ja on oltava erittäin voimakasta bassoa.
3. Käännä Subsonic-säädintä myötäpäivään kunnes kuulet basson tason laskevan.
4. Käännä säädintä takaisin (vastapäivään) "2 tuntia". Keskimääräinen asetus on noin 25Hz (Säädin asennossa kello 12)
5. Subsonic-suodin on nyt säädetty."

4 RCA sisäänmenoliittimet (INPUT) - Nämä RCA sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- tai linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten kierrettyjen parikaapelien (kuten StreetWires) käyttö on suositeltavaa, jotta mahdollisten häiriöiden todennäköisyys pienenee.

5 RCA ulostulot (OUTPUT) - Nämä RCA ulostuloliittimet on tarkoitettu kytkemään useita vahvistimia yhteen ohjelmalähteeltä tulevaan RCA johtoon (sarjaan kytkentä).

6 EBC-portti (External Bass Control - EBC Port) - Basson tason kaukosäädin liitetään tähän ja säädin voidaan sijoittaa minne tahansa autossa. Kaukosäädin toimitetaan vahvistimen mukana.

7 Virta/häiriösuojaus LED - Punainen LED-valo palaa, kun vahvistin on päällä. Jos vahvistin on oikosulussa tai lämpösuoja on päällä, LED vilkkuu.

8 (+12V) Virtaliitin - Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muitaherkkiä laitteita, koska kaapelin suurivirta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 50mm² virtajohtimen käyttöä MTX RT1000.1D vahvistimen kanssa.

9 Herätevirtaliitin (Remote - REM) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.

10 Maadoitusliitin (GND) - hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa.

11 Kaiutinliittimet (SPEAKER) - Kytke subwoofer(it) näihin liittimiin. Huomioi napaisuus koko järjestelmässä. Vää- rä vaiheistus aiheuttaa bassontason heikkenemisen. Tämä on monovahvistin, joten siinä on vain yksi kanava. Kaksi plus(+) -liitintä on kytketty rinnakkain, ja kaksi miinus(-) -liitintä on kytketty rinnakkain vahvistimessa.

Kytkeminen ja asennus

MTX suosittelee, että annat uuden RoadTHUNDER vahvistimesi asennuksen valtuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentäsuosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimella, kaiuttimille ja/tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päällekytkemistä.

1. Irroita auton akun maadoituskaapeli (- johto).
2. Määritä MTX vahvistimen asennuspaikka. Huimioi, että vahvistimen jäähdytyselementtien ympärillä tulee olla riittävästi tilaa ilmanvirtaukselle, jotta vahvistimelle on riittävä jäähdytys. Merkitse vahvistimen kiinnityspaikat ja poraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohto- ja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX vahvistimesi.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennäissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapel ivahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun.
   Huomautus : Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia..

4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irroitettu, äläkä laita sitä paikalleen ennenkuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kykeä kaapelin kiinni akkuun.

5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX vahvistimen maadoitusliitäntään (GND).

6. Kytke herätevirtajohto soittimelta MTX vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillistä "remote" johtoa, voit tehdä kytkennän myös sähköantenni liitäntään (Power Antenna).

7. Signaalitulojen kytkeminen vahvistimeen : On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.

- Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA kaapeleiden kytkemistä vastaa-viin liitäntöihin ohjelmalähteessä ja vahvistimessa.

1. Kytke kaiuttimesi MTX vahvistimesi kaiutinliitäntöihin käyttäen oikean vahvuisia johtimia. Vähintään 4 ohmin kuorma sillattuna vaaditaan maksimitehon saavuttamiseksi. MTX vahvistimesi vaatii vähintään 2 ohmin kuorman maksimitehon saavuttamiseksi.

2. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala säätämään vah-vistintasi.

Huomautus : Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennenkuin aloitat säätämisen.

Vianetsintä

Ongelma

Syy

Ratkaisu

Ei LED merkkivaloa Ei +12V jännitettä herätevirran liitännässä Syötä +12V jännite liittimelle Ei +12V jännitettä päävirtaliitännässä Syötä +12V jännite liittimelle Riittämätön maadoitus Varmista maadoitus Palanut sulake Vaihda sulake

Jännitteen merkkivalo Soittimen äänenvoimakkuussäätö Lisää äänenvoimakkuutta päällä, ei ääntä pois päältä Kaiutinliitännät tekemättä Tee kaiutinliitännät Gainin säätö pois päältä Lisää Gainin säädön voimakkuutta Signaalin prosessointiyksiköt pois päältä Toimita jännite signaaliprosessoreille Kaikki kaiuttimet rikki Vaihda kaiuttimet

Ulostulossa häiriöitä säädetty liian lujalle

Soittimen äänenvoimakkuussäätö

Pienennä soittimen äänenvoimakkuutta

Vahvistimen Gainin tasonsäätö liian korkealla Madalla Gainin tasonsäätöä

Kaiuttimien balanssi väärinpäin

Vasen ja oikea kaiutin kytketty ristiin RCA sisäänmenot väärinpäin

Kytke kaiuttimet oikein päin Vaihda RCA liitimien pistokkeiden paikkoja

Bass is weak Kaiuttimet kytketty vääriin vaiheisiin MTX bassokaiuttimet ei käytössä Ost

Korjaa kaiutiimien vaihekytkennät

Polttaa sulakkeita Vahvistin viallinen

Vähennä äänenvoimakkuutta
