Type de produit	Amplificateur bloc mono Classe-D (1 canal)
Puissance certifiée CEA2006	Non spécifiée dans la notice
Alimentation	+12V batterie, section recommandée 50mm²
Dimensions (L x l x H)	456 mm x 180 mm x 55 mm
Rapport signal/bruit (1 watt)	>80 dB
THD+Noise (1 watt)	≤1%
Réponse en fréquence (±1dB)	20 Hz - 30 000 Hz
Sensibilité d'entrée RCA	100 mV à 6 V
Filtre passe-bas (LPF)	12 dB/octave, variable de 40 Hz à 400 Hz
Filtre subsonic	12 dB/octave, variable de 0 à 50 Hz
Impédance minimum des haut-parleurs	2 Ω
Connecteurs d'entrée	RCA stéréo (L/R)
Connecteurs de sortie ligne	RCA (pour chaîner un autre ampli)
Connecteurs haut-parleurs	Deux borniers (+) et deux (-) en parallèle
Port EBC (External Bass Control)	Oui, commande déportée incluse
Protection	LED rouge (allumée = normal, clignotante = protection thermique ou court-circuit)
Entretien	Assurer une bonne ventilation ; déconnecter la batterie avant toute intervention
Sécurité	Fusible à moins de 20 cm de la batterie ; ne pas inverser les polarités ; utiliser des câbles de section adaptée
Pièces détachées / réparabilité	En cas de panne, retourner en réparation ; pas de pièces détachées listées

FOIRE AUX QUESTIONS - RT10001D MTX Audio

Quelle est la puissance de l'amplificateur RT10001D ?

La notice ne précise pas la puissance en watts. Elle annonce une puissance certifiée CEA2006 mais sans valeur chiffrée. Pour une estimation, consultez la fiche technique officielle MTX.

Comment régler le gain (GAIN) sur l'amplificateur ?

Tournez le potentiomètre GAIN au minimum (sens anti-horaire). Montez le volume de la source aux 3/4 du maximum avec une chanson dynamique. Augmentez le gain jusqu'à entendre de la distorsion, puis réduisez-le d'1 heure. Le gain est alors calibré.

Que fait le filtre subsonic ?

Le filtre subsonic est un filtre passe-haut qui élimine les fréquences inférieures à la capacité de votre subwoofer. Il protège le système des graves extrêmes. Réglez-le généralement entre 20 et 30 Hz.

Pourquoi la LED rouge clignote-t-elle ?

Un clignotement indique une protection thermique ou un court-circuit. Éteignez l'ampli, laissez-le refroidir, vérifiez les connexions, puis rallumez-le.

Quelle est l'impédance minimale des subwoofers ?

L'impédance minimale connectée à l'amplificateur est de 2 Ω. Attention, les deux borniers (+) et (-) sont en parallèle, donc brancher un subwoofer de 2 Ω sur une seule paire donne 2 Ω ; brancher deux subwoofers de 4 Ω en parallèle donne 2 Ω.

Comment brancher plusieurs subwoofers ?

L'amplificateur a deux connecteurs (+) et deux (-) en parallèle. Vous pouvez brancher un ou deux subwoofers en respectant l'impédance minimale de 2 Ω. Assurez-vous de respecter la phase pour un bon niveau de grave.

Que faire s'il n'y a pas de son alors que la LED est allumée ?

Vérifiez que le volume de la source n'est pas à zéro, que les câbles haut-parleurs sont bien branchés, et que le GAIN n'est pas au minimum. Augmentez le volume de la source ou le gain si nécessaire.

Comment installer correctement la masse (GND) ?

Utilisez un câble de même section que l'alimentation (50mm²). Reliez le connecteur GND à une partie métallique nue de la carrosserie, le plus court possible. Décapez la peinture pour un bon contact. Une mauvaise masse peut causer des parasites.

Puis-je ponté cet amplificateur ?

Non, le RT10001D est un bloc mono (1 canal). Il n'est pas conçu pour être ponté. Les borniers (+) sont en parallèle, idem pour les (-).

Que faire si le fusible saute souvent ?

Cela peut être dû à un volume trop élevé, une polarité inversée, ou un court-circuit. Vérifiez les branchements, réduisez le volume, et assurez-vous d'utiliser un fusible de valeur adaptée. Si le problème persiste, l'ampli peut être en panne.

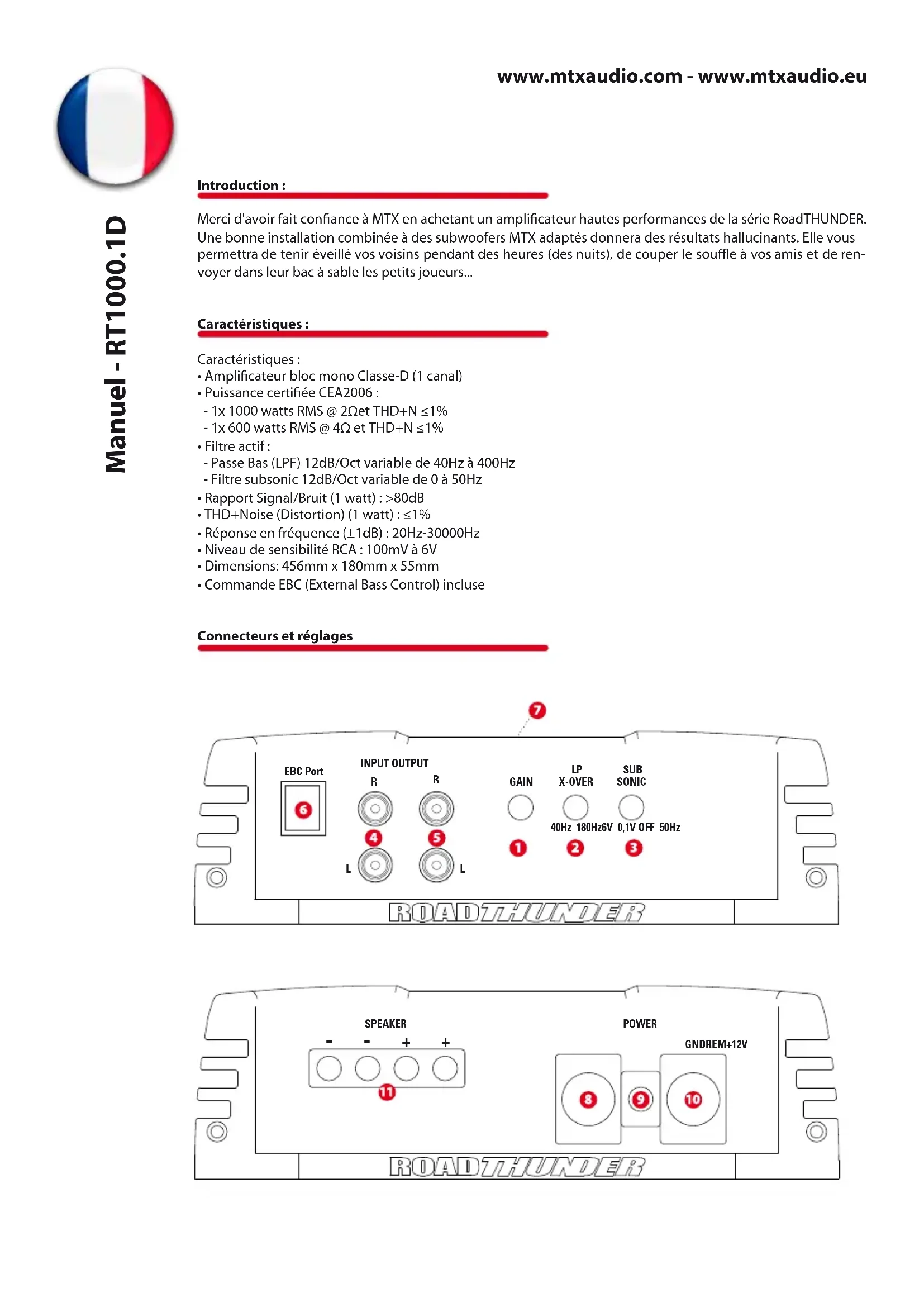

MODE D'EMPLOI RT10001D MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RoadTHUNDER. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de ren-voyer dans leur bac à sable les petits joueurs...

Caractéristiques :

Caractéristiques :

• Amplificateur bloc mono Classe-D (1 canal)
• Puissance certifiée CEA2006 :

• Passe Bas (LPF) 12dB/Oct variable de 40Hz à 400Hz
• Filtre subsonic 12dB/Oct variable de 0 à 50Hz
  • Rapport Signal/Bruit (1 watt) : >80dB
• THD+Noise (Distortion) (1 watt): ≤1%
• Réponse en fréquence (±1dB) : 20Hz-30000Hz
  • Niveau de sensibilité RCA : 100mV à 6V
  • Dimensions: 456mm x 180mm x 55mm
  • Commande EBC (External Bass Control) incluse

Connecteurs et réglages

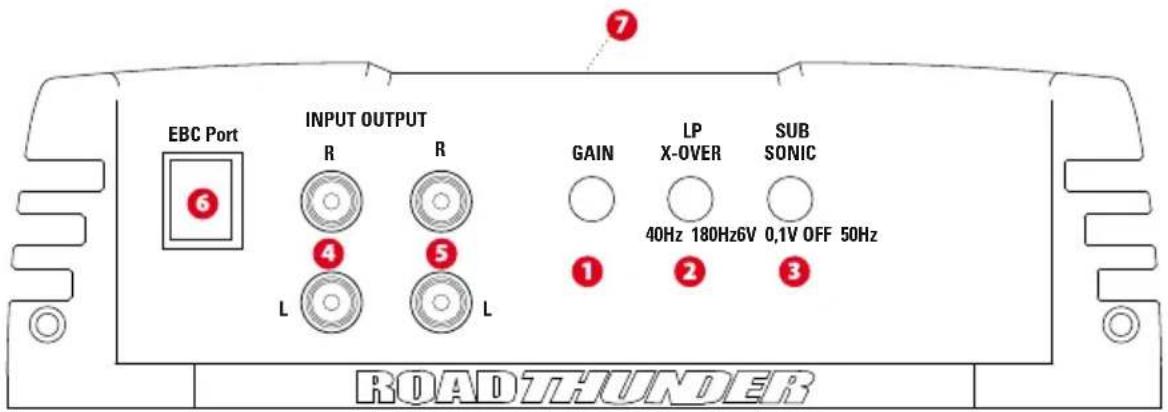

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP X-OVER SUB 40Hz 180Hz6V 0,1V OFF 50Hz 1 2 3 ROADTHUNDER

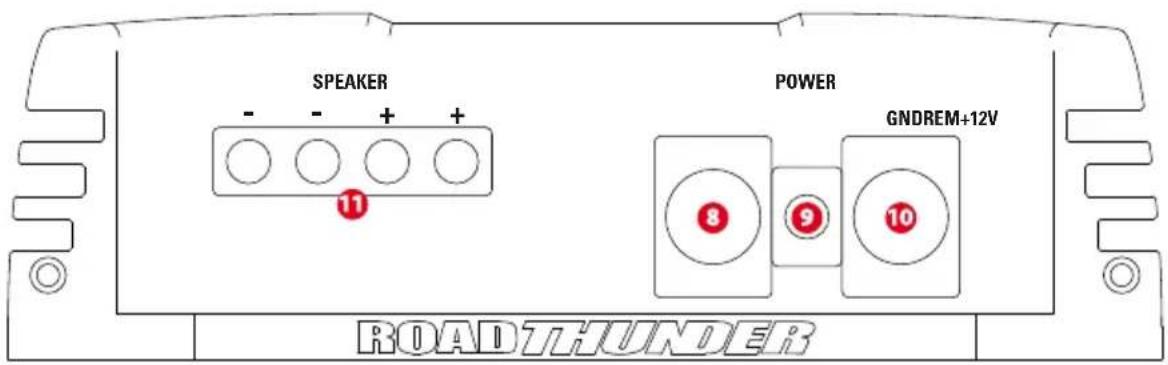

SPEAKER POWER GNDREM+12V ROADTHUNDER

Réglages :

1 Niveau de sensibilité (GAIN) - Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,1 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source

2 Réglage de la fréquence de coupure passe-bas (LPF) Ce potentiomètre permet d'ajuster la fréquence de coupure passe-bas de 40 à 180Hz

3 Réglage du filtre subsonic (SUBSONIC) Ce potentiomètre permet d'ajuster la fréquence de coupure du filtre Subsonic de 0 à 50Hz. Le filtre subsonic est un filtre passe haut à pente rapide qui permet d'éliminer les fréquences que le système de grave n'est pas capable de reproduire. Il élimine les fréquences ne faisant pas partie du spectre audio et il protège le système de grave...

Ajuster le filtre subsonic :

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum en position "OFF")
2. Ajuster le volume de la source à mi volume. Utiliser une chanson dynamique et chargée en grave.
3. Tourner le potentiomètre dans le sens des aiguilles d'une montre jusqu'à le niveau de grave diminue.
4. Revenez en arrière (dans le sens contraire des aiguilles d'une montre) de deux heures.
   Une position moyenne est 25Hz à 12h.
5. Votre filter subsonic est calibré

4 Entrées RCA (INPUT) - Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 6 Volts. MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
5 Sortie ligne (OUTPUT) - Ce bornier vous permet de brancher (de chainer) un autre amplificateur. Il vous faut utiliser un câble RCA vendu séparément.
6 Port EBC (External Bass Control - EBC Port) - Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.
7 LED d'allumage et de protection

- Ils s'allument en rouge lorsque l'amplificateur est en fonctionnement normal.

- Ils clignottent pour indiquer que l'amplificateur est en protection termique ou en court-circuit. Lorsque l'ampli est passé en protection, il faut l'éteindre puis le rallumer pour qu'il fonctionne à nouveau.

8 Connecteur d'alimentation (+12V) : C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande l'utilisation de câble de 50mm².
9 Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna".
10 Connecteur de masse (GND) – C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (50mm ^2 ).
11 Connecteurs subwoofers (SPEAKER) : Connecter votre(vos) subwoofers(s) à ces borniers. Il faut respecter les phases pour obtenir la meilleure réponse dans le grave. Des inversions de polarité dégradent fortement la réponse dans le grave.

Cet amplificateur est un bloc mono, il est équipé d'un seul canal. Il n'est donc pas pontable.

Les deux borniers (+) sont en paralèlle dans l'ampli et les deux borniers (-) sont en parallèle dans l'ampli.

Installation et montage

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager votre amplificateur, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre amplificateur MTX. Sa position idéale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal. Repérez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention à bien vérifier de ne pas percer dans le réservoir, dans une durée ou encore dans le système électrique du véhicule. Vous pouvez visser votre amplificateur.
3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "+12V" sur l'amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.

4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation sur la borne positive (rouge) de la batterie.

5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.

6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué "REM" sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".

7. Connectez les câbles RCA de votre source aux borniers marqués "INPUT".

8. Connectez les câbles des subwoofers aux borniers marqués "SPEAKER". Attention à bien respecter les phases. Le (+) de votre subwoofer se connecte au (+) du bornier sur l'ampli. Le (-) de votre subwoofers se connecte au (-) du bornier. Une inversion de phase peut être à l'origine d'un manque de grave ou d'une mauvaise qualité sonore. Attention, l'impédance minimum connectée à l'ampli est 2Ω.

9. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : le réglage de sensibilité marqué "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre, pour commencer les réglages.

Résolution des problèmes

PROBLÈMES

CAUSES

SOLUTIONS

Le LED "Power" (rouge) "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "REM" ne s'allume pas "+12V" n'est pas alimenté en +12V Brancher du +12V au connecteur "+12V" La masse est insuffisante Vérifer la connexion à la masse Le fusible est cassé Remplacer le fusible en vérifiant la polarité

Le LED "Power" est allumé Le volume sur la source est à zéro Augmenter le volume sur la source mais il n'y a pas de son Les câbles haut-parleurs ne sont pas Reprendre les branchements branchés (ou déconnectés) Le "GAIN" est au minimum Monter le gain

Son distordu Le volume sur la source est trop fort Baisser le volume sur la source Le "GAIN" est réglé trop haut Réduire le "GAIN" sur l'amplificateur

Balance inversée Les RCA sont inversés

Les HP sont inversés droite gauche Inverser les RCA droite

Inverser le branchement droite gauche auche

Niveau de grave faible

Les haut-parleurs sont hors phase la phase

Reprendre les branchements en respectant

Vous n'utilisez pas des subs MTX ? Acheter des subs MTX !

Le fusible claque L'ampli est à fond Baisser le volume Les câbles d'alimentation sont inversés Branchez les en respectant la polarité L'amplificateur est en panne Retournez le en réparation
