RT10001D - Odbiornik MTX Audio - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz monoblok klasy D (1 kanał)
Moc certyfikowana CEA2006	Nieokreślona w instrukcji
Zasilanie	+12V akumulator, zalecany przekrój 50mm²
Wymiary (dł. x szer. x wys.)	456 mm x 180 mm x 55 mm
Stosunek sygnału do szumu (1 wat)	>80 dB
THD+szum (1 wat)	≤1%
Pasmo przenoszenia (±1dB)	20 Hz - 30 000 Hz
Czułość wejścia RCA	100 mV do 6 V
Filtr dolnoprzepustowy (LPF)	12 dB/oktawę, regulowany od 40 Hz do 400 Hz
Filtr subsoniczny	12 dB/oktawę, regulowany od 0 do 50 Hz
Minimalna impedancja głośników	2 Ω
Złącza wejściowe	RCA stereo (L/P)
Złącza wyjściowe liniowe	RCA (do łączenia kolejnego wzmacniacza)
Złącza głośnikowe	Dwa zaciski (+) i dwa (-) połączone równolegle
Port EBC (zewnętrzna regulacja basu)	Tak, dołączony zdalny pilot
Ochrona	Czerwona dioda LED (świeci = normalnie, miga = zabezpieczenie termiczne lub zwarcie)
Konserwacja	Zapewnić dobrą wentylację; odłączyć akumulator przed jakąkolwiek interwencją
Bezpieczeństwo	Bezpiecznik w odległości mniejszej niż 20 cm od akumulatora; nie odwracać biegunów; stosować przewody o odpowiednim przekroju
Części zamienne / naprawialność	W przypadku awarii zwrócić do naprawy; brak wymienionych części zamiennych

Często zadawane pytania - RT10001D MTX Audio

Jaka jest moc wzmacniacza RT10001D?

Instrukcja nie podaje mocy w watach. Informuje o mocy certyfikowanej CEA2006, ale bez wartości liczbowej. Aby uzyskać szacunkową wartość, sprawdź oficjalną specyfikację MTX.

Jak ustawić wzmocnienie (GAIN) na wzmacniaczu?

Obróć potencjometr GAIN na minimum (przeciwnie do ruchu wskazówek zegara). Zwiększ głośność źródła do 3/4 maksimum przy dynamicznym utworze. Zwiększaj wzmocnienie, aż usłyszysz zniekształcenia, a następnie zmniejsz je o 1 godzinę. Wzmocnienie jest wtedy skalibrowane.

Do czego służy filtr subsoniczny?

Filtr subsoniczny to filtr górnoprzepustowy, który usuwa częstotliwości poniżej możliwości twojego subwoofera. Chroni system przed ekstremalnymi niskimi basami. Zwykle ustawia się go między 20 a 30 Hz.

Dlaczego czerwona dioda LED miga?

Miganie oznacza zabezpieczenie termiczne lub zwarcie. Wyłącz wzmacniacz, pozwól mu ostygnąć, sprawdź połączenia, a następnie włącz go ponownie.

Jaka jest minimalna impedancja subwooferów?

Minimalna impedancja podłączona do wzmacniacza wynosi 2 Ω. Uwaga: dwa zaciski (+) i (-) są połączone równolegle, więc podłączenie jednego subwoofera 2 Ω do jednej pary daje 2 Ω; podłączenie dwóch subwooferów 4 Ω równolegle daje 2 Ω.

Jak podłączyć kilka subwooferów?

Wzmacniacz ma dwa złącza (+) i dwa (-) połączone równolegle. Można podłączyć jeden lub dwa subwoofery, przestrzegając minimalnej impedancji 2 Ω. Upewnij się, że fazy są zgodne, aby uzyskać dobry poziom basu.

Co zrobić, jeśli nie ma dźwięku, a dioda LED się świeci?

Sprawdź, czy głośność źródła nie jest ustawiona na zero, czy przewody głośnikowe są prawidłowo podłączone, i że GAIN nie jest na minimum. W razie potrzeby zwiększ głośność źródła lub wzmocnienie.

Jak prawidłowo zainstalować masę (GND)?

Użyj przewodu o takim samym przekroju jak zasilanie (50mm²). Podłącz złącze GND do gołej metalowej części nadwozia, jak najkrótszym odcinkiem. Zeskrob farbę, aby zapewnić dobry kontakt. Zła masa może powodować zakłócenia.

Czy mogę zmostkować ten wzmacniacz?

Nie, RT10001D to monoblok (1 kanał). Nie jest przeznaczony do mostkowania. Zaciski (+) są połączone równolegle, podobnie jak (-).

Co zrobić, jeśli bezpiecznik często się przepala?

Może to być spowodowane zbyt wysoką głośnością, odwróconą polaryzacją lub zwarciem. Sprawdź połączenia, zmniejsz głośność i upewnij się, że używasz bezpiecznika o odpowiedniej wartości. Jeśli problem nadal występuje, wzmacniacz może być uszkodzony.

INSTRUKCJA OBSŁUGI RT10001D MTX Audio

Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX z akcesoriami StreetWires pozwoli słyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.

Specyfikacja :

• 1-kanałowy wzmacniacz klasy D
• Certyfikat CEA2006 Moc wyjściowa :

• Filtr dolno-przepustowy z płynną regulacją : 40Hz - 400Hz (12dB/okt.)
• Filtr subsoniczny zmiennej 12dB/oct od 0 do 50 Hz
• Stosunek sygnału do szumu (1W) : >80dB
  • Znieksztalcenia THD (1W) : ≤1%
  • Pasmo przenoszenia (±1dB) : 20Hz-30000Hz
  • Maksymalny sygnał wejścia : 6V
  • Maksymalna czułość : 100mV
  • Wymiary : 456mm x 180mm x 55mm
• Regulator sterowania subwooferem (EBC) znajduje się w zestawie.

Panel sterowania - Panel podłączeniowy

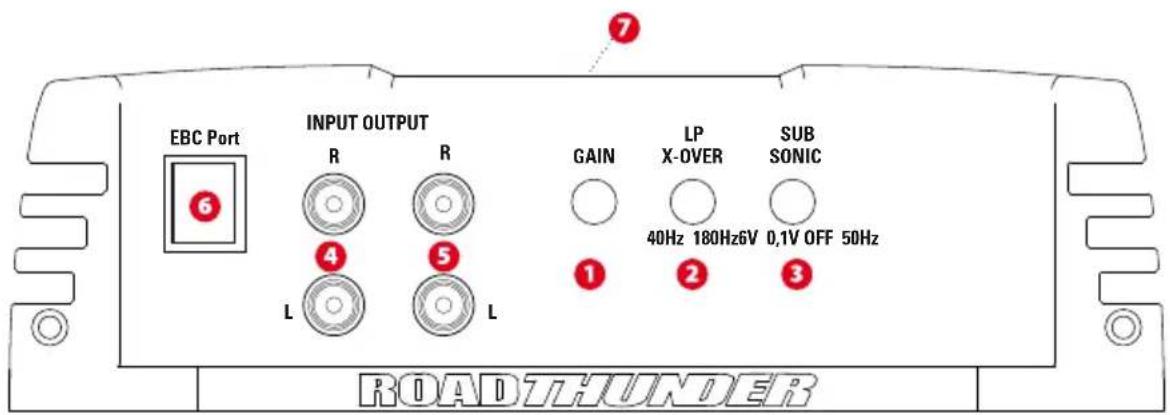

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP X-OVER SUB 40Hz 180Hz6V 0,1V OFF 50Hz 1 2 3 ROADTHUNDER

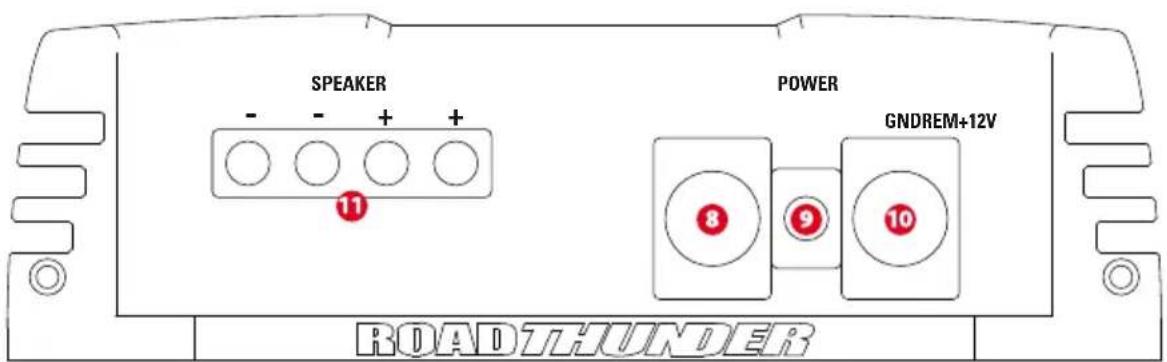

SPEAKER POWER GNDREM+12V 8 9 10 11 ROADTHUNDER

Panel sterowania - Panel podłączeniowy

1 Sterowanie podbiciem (GAIN) - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej, której używasz. Zakres regulacji : 100mV do 6V.

Regulacja podbicia

1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek zegara).
2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.
3. Powoli zwiększaj podbicie do chwili pojawienia się zakłoceń.
4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.
5. Wzmacniacz został skalibrowany z jednostką sterującą.

2 Regulacja filtra dolno-przepustowego (LP X-OVER)

Częstotliwość może być regulowana w zakresie od 40Hz do 180Hz

3 Filtr subsoniczny sterowania (SUBSONIC)

Używane, aby wybrać żądaną poddźwiękowych x-over częstotliwości. Częstotliwość jest regulowana w zakresie od 0 do 50Hz.

Filtr subsoniczny jest górnoprzepustowy wysokiej skarpie nad x-przeznaczone do cięcia niskich częstotliwości, które nie mogą być odtwarzane przez subwoofer lub nie części audio spectrum. Również chroni subwoofer.

Regulacja Filtr subsoniczny :

1. Włącz podźwiękowych kontroli w dół do 0 (w lewo).
2. Turn up the volume control on the source unit to approximately half power.
   Użyj ekstremalnej bass. Należy go głęboko i bardzo głośno w basem.
3. Skręć w lewo poddźwiękowych kontrolą aż słychać poziom basu spada.
4. Idź z powrotem (w lewo) 2 godziny. średnia ustawienie jest około 25Hz (pozycja Control: godzina dwunasta)
5. podźwiękowych filtre jest kalibrowany.

4 Złącze RCA (INPUT) - Podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna wartość sygnału wyjściowego jednostki sterującej to 100mV. Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować zakłócenia.
5 Wyjścia RCA (OUTPUT)

Pozwalają na podłączenie kilku wzmacniaczy do jednego wyjścia RCA jednostki sterującej.

6 Regulator subwoofera EBC (External Bass Control - EBC Port) - regulator na 6 metrowym przewodzie pozwala na sterowanie subwooferem z dowolnego miejsca w samochodzie.
7 Zasilanie: wzmacniacz jest włączony

Dioda LED świeci na czerwono. Jeśli nastąpiło zwarcie lub przegrzanie wzmacniacza - dioda LED miga.

Złącze zasilania (+12V) : jest główne źródło zasilania wzmacniacza i musi być bezpośrednio podłączone do dodatniej klemy akumulatora. Zwróć uwagę na prawidłowe ułożenie przewodu zasilającego w samochodzie. Unikaj układania przewodu wraz z kablami sygnałowymi, antenowymi lub w pobliżu innego sprzętu elektronicznego. Waźne jest również korzystanie z wysokiej jakości przewodów o odpowiednim przekroju. Do zasialania wzmacniacza MTX RT1000.1D zaleca się używanie przewodów o przekroju 50mm².
9 Terminal wzbudzenia wzmacniacza (Remote - REM) - wzmacniacz może zostać uruchomiony przez ten terminal po zasileniu napięciem 12V. Napięcie 12V dostarczne jest z gniazda „remote” bądź z przewodu sterowania anteną elektryczną jednostki sterującej.
10 Złącze (GND) - do prawidłowego podłączenia masy użyj krótkiego przewodu o identycznym przekroju jak przewód zasilający. Usuń lakier w miejscu podłączenia masy do elementu karoserii samochodu aby uzyskać optymalne przewodzenie. Właściwie wykonane uziemienie wpływa znacząco na wydajność wzmacniacza.
11 Terminale głośnikowe (SPEAKER) - Podłącz subwoofer (e) do tych zacisków. Należy przestrzegać polaryzacji głośników w całym systemie. Fazy amortyzatora może prowadzić do utraty basów. Jest to wzmacniacz mono bloku z tylko jednym kanałem. Dwa (+) są połączone równolegle, a dwa (-) są połączone równolegle w amp.

Montaż i podłączanie

Rekomendujemy instalacje wzmacniaczy RoadTHUNDER u autoryzowanego sprzedawcy produktów MTX Audio. Nieprawidłowe podłączenie może spowodować poważne uszkodzenie wzmacniacza, głośnika lub instalacji elektrycznej w samochodzie. Przed uruchomieniem systemu ponownie sprawdź poprawność wszystkich połączeń.

1. Rozłącz klemy akumulatora.

2. Wybierz miejsce instalacji wzmacniacza. Wybierając miejsce weź pod uwagę prawidłowy obieg powietrza wokół wzmacniacza tak by zapewnić mu optymalne chłodzenie. Upewnij się czy przy podłączaniu nie uszkodzisz przewodów instalacji elektrycznej samochodu, przewodów paliwowych, hamulcowych czy zbiornika paliwa. Zamontuj wzmacniacz MTX.

3. Przeciagnij przewód zasilający przez grodź silnika używając specjalnych przepustów. Unikniesz przeciecia izolacji przewodu na ostrych krawędziach. Następnie przeciagnij przewód przez wnętrze samochodu i podłącz do gniazda zasilającego (+) we wzmacniaczu (+12V).

Uwaga : Upewnij się że używasz przewodów zasilających o odpowiednim przekroju.

1. Zainstaluj oprawkę z bezpiecznikiem w odległości ok. 20 cm od akumulatora. Znacznie zmniejszy to ryzyko uszkodzeń spowodowanych przez spięcie. Nie instaluj bezpiecznika w oprawce przed prawidłowym podłączeniem całej instalacji. Teraz podłącz przewód zasilający (+) do dodatniej klemy akumulatora.

2. Znajdź odpowiednie miejsce do podłączenia masy. Przymocuj przewód do miejsca podłączenia masy a drugi koniec podłącz do terminala GND we wzmacniaczu.

3. Podłącz przewód wzbudzenia wzmacniacza (Remote) do terminala we wzmacniaczu MTX. Jeżeli Twoja jednostka sterująca nie ma dedykowanego wyjścia Remote możesz podłączyć przewód do przewodu sterowania elektryczna anteną.

4. Podłączanie przewodów sygnałowych do wzmacniacza :

- Dla uzyskania najlepszego efektu zastosuj wysokiej jakości przewody sygnałowe.

1. Podłącz głośniki do wzmacniacza za pomocą przewodów głośnikowych o odpowiednim przekroju.

2. Ponownie sprawdź poprawność podłączenia instalacji. Jeśli wszystko podłączone jest prawidłowo podłącz klemy akumulatora i umieść bezpiecznik w oprawce. Rozpocznij regulacje wzmacniacza. Dla uzyskania maksymalnej mocy wzmacniacz może pracowac przy obciążeniu 2Ω.

Uwaga : upewnij się iż podbicie sygnału we wzmacniaczu (Gain) jest ustawione w pozycji minimum przed rozpoczęciem regulacji wzmacniacza.

Rozwiązywanie problemów :

Problem

Przyczyna

Rozwiązanie

Brak wskazań diody LED Brak napięcia 12V na złączu Remote Podłącz napięcie 12V do terminala Brak napięcia 12V na złączu zasilającym Podłącz napięcie 12V do terminala Nieprawidłowo podłączona masa Sprawdz masę Spalony bezpiecznik Wymień bezpiecznik

Dioda zasilania świeci, Wyłączona głośność w jednostce sterującej Zwiększ głośność w jednostce sterującej brak sygnału Nie podłączone przewody głośnikowe Podłącz przewody głośnikowe Wylączone podbicie we wzmacnaiczu Włącz podbicie we wzmacniaczu (Gain) Wyłączony procesor dźwięku Podłącz zasilanie do procesora dźwięku Spalony głośnik Wymień głośnik

Sygnał wyjściowy Poziom głośności jednostki sterującej Zmniejsz głośność jednostki sterującej zniekształcony jest zbyt wysoki Zbyt duże podbicie sygnału we wzmacniaczu Zmniejsz podbicie sygnału we wzmacniaczu (Gain)

Odwrócony balans Zamienione przewody głośnikowe Wire speakers with correct orientation (lewy z prawym) Podłącz prawidłowo głośniki Odwrócone wejścia RCA Zamień wtyki RCA

Bass is weak Głośniki podłączone w przeciwfazie Podłącz głośnik we właściwej fazie Nie stosowanie głośników MTX Kup głośniki MTX!

Spalony bezpiecznik Nadmierny poziom sygnału wyjściowego Zmniejsz głośność Wadliwy wzmacniacz Skontaktuj się z serwisem
