Produkttyp	Monoblock-Klasse-D-Verstärker (1 Kanal)
Zertifizierte Leistung CEA2006	In der Anleitung nicht angegeben
Stromversorgung	+12V Batterie, empfohlener Querschnitt 50mm²
Abmessungen (L x B x H)	456 mm x 180 mm x 55 mm
Signal-Rausch-Verhältnis (1 Watt)	>80 dB
THD+Rauschen (1 Watt)	≤1%
Frequenzgang (±1dB)	20 Hz - 30 000 Hz
Eingangsempfindlichkeit RCA	100 mV bis 6 V
Tiefpassfilter (LPF)	12 dB/Oktave, variabel von 40 Hz bis 400 Hz
Subsonic-Filter	12 dB/Oktave, variabel von 0 bis 50 Hz
Minimale Lautsprecherimpedanz	2 Ω
Eingangsanschlüsse	Stereo RCA (L/R)
Line-Ausgangsanschlüsse	RCA (zum Verketten eines weiteren Verstärkers)
Lautsprecheranschlüsse	Zwei (+) und zwei (-) Klemmen parallel
EBC-Anschluss (externe Basssteuerung)	Ja, Fernbedienung inklusive
Schutz	LED rot (leuchtend = normal, blinkend = thermischer Schutz oder Kurzschluss)
Wartung	Für gute Belüftung sorgen; vor Eingriffen Batterie abklemmen
Sicherheit	Sicherung innerhalb von 20 cm der Batterie; Polarität nicht vertauschen; Kabel mit geeignetem Querschnitt verwenden
Ersatzteile / Reparierbarkeit	Im Falle einer Störung zur Reparatur einschicken; keine Ersatzteile aufgeführt

Häufig gestellte Fragen - RT10001D MTX Audio

Wie hoch ist die Leistung des Verstärkers RT10001D?

Die Anleitung gibt die Leistung in Watt nicht an. Sie gibt eine zertifizierte Leistung CEA2006 an, jedoch ohne Zahlenwert. Für eine Schätzung konsultieren Sie das offizielle Datenblatt von MTX.

Wie stelle ich den Gain (GAIN) am Verstärker ein?

Drehen Sie den GAIN-Regler auf Minimum (gegen den Uhrzeigersinn). Stellen Sie die Lautstärke der Quelle auf 3/4 des Maximums mit einem dynamischen Song. Erhöhen Sie den Gain, bis Sie Verzerrungen hören, und reduzieren Sie ihn dann um 1 Stunde (Uhrzeit). Der Gain ist dann richtig eingestellt.

Was macht der Subsonic-Filter?

Der Subsonic-Filter ist ein Hochpassfilter, der Frequenzen unterhalb der Fähigkeit Ihres Subwoofers entfernt. Er schützt das System vor extremen Bässen. Stellen Sie ihn normalerweise zwischen 20 und 30 Hz ein.

Warum blinkt die rote LED?

Ein Blinken zeigt einen thermischen Schutz oder einen Kurzschluss an. Schalten Sie den Verstärker aus, lassen Sie ihn abkühlen, überprüfen Sie die Anschlüsse und schalten Sie ihn wieder ein.

Was ist die minimale Impedanz der Subwoofer?

Die minimale Impedanz, die an den Verstärker angeschlossen werden kann, beträgt 2 Ω. Beachten Sie, dass die beiden (+) und (-) Klemmen parallel geschaltet sind. Ein einzelner 2-Ω-Subwoofer an einem Paar ergibt 2 Ω; zwei 4-Ω-Subwoofer parallel ergeben 2 Ω.

Wie schließe ich mehrere Subwoofer an?

Der Verstärker hat zwei (+) und zwei (-) parallele Anschlüsse. Sie können einen oder zwei Subwoofer anschließen, solange die Mindestimpedanz von 2 Ω eingehalten wird. Achten Sie auf die korrekte Phasenlage für einen guten Basspegel.

Was tun, wenn kein Ton kommt, obwohl die LED leuchtet?

Überprüfen Sie, ob die Lautstärke der Quelle nicht auf Null steht, die Lautsprecherkabel richtig angeschlossen sind und der GAIN nicht auf Minimum steht. Erhöhen Sie bei Bedarf die Lautstärke der Quelle oder den Gain.

Wie schließe ich die Masse (GND) richtig an?

Verwenden Sie ein Kabel mit dem gleichen Querschnitt wie das Stromkabel (50mm²). Verbinden Sie den GND-Anschluss mit einem blanken Metallteil der Karosserie, so kurz wie möglich. Entfernen Sie den Lack für guten Kontakt. Eine schlechte Masse kann Störungen verursachen.

Kann ich diesen Verstärker überbrücken (brücken)?

Nein, der RT10001D ist ein Monoblock (1 Kanal). Er ist nicht zum Brücken ausgelegt. Die (+) Klemmen sind parallel, ebenso die (-) Klemmen.

Was tun, wenn die Sicherung häufig durchbrennt?

Dies kann durch zu hohe Lautstärke, verpolte Anschlüsse oder einen Kurzschluss verursacht werden. Überprüfen Sie die Verkabelung, reduzieren Sie die Lautstärke und stellen Sie sicher, dass die richtige Sicherung verwendet wird. Wenn das Problem weiterhin besteht, könnte der Verstärker defekt sein.

BEDIENUNGSANLEITUNG RT10001D MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Verstärker, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten

• 1-Kanal Class-AB Mono Verstärker
• CEA2006 zertifizierte Ausgangsleistung :
- 1x 500 Watt RMS an 2 Ohm bei THD+N ≤1%
- 1x 300 Watt RMS an 4 Ohm bei THD+N ≤1%
- Frequenzweiche :
- Hochpass 12dB/Okt variabel von 40Hz bis 400Hz
- Tiefpass 12dB/Oct variabel von 40Hz bis 400Hz
• Signal-Rausch-Abstand (1 Watt) : >80dB
• THD+Noise (Verzerrung) (1 Watt) : ≤1%
• Frequenzgang (±1dB): 20Hz-30000Hz
• Maximales Eingangssignal : 6V
• Maximale Empfindlichkeit : 100mV
• Abmessungen : 414mm x 180mm x 55mm
• High Level Eingänge
• EBC Bass-Fernbedienung im Lieferumfang

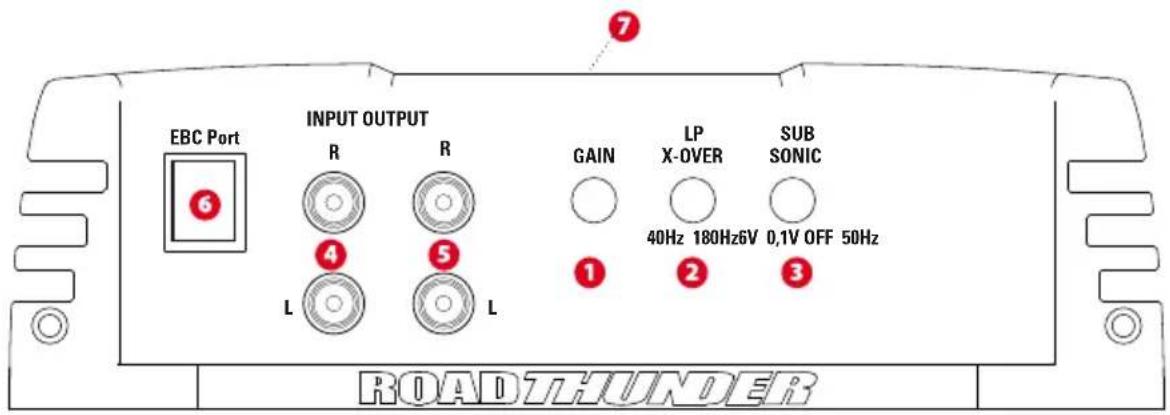

Einstellungen - Anschlussleiste

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP X-OVER SUB 40Hz 180Hz6V 0,1V OFF 50Hz 1 2 3 ROAD THUNDER

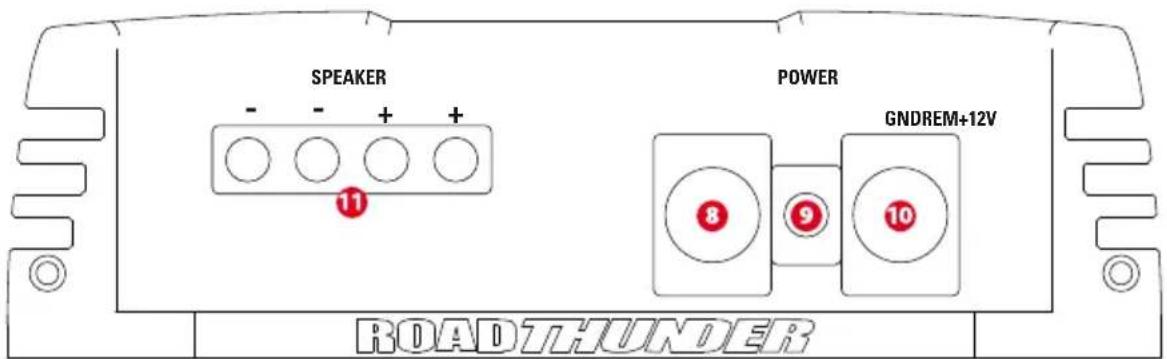

SPEAKER POWER GNDREM+12V 8 9 10 11 ROADTHUNDER

Einstellungen :

1 Pegelregler (GAIN) - Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Ausgangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.

2 Tiefpass Frequenzeinstellung (LP X-OVER) - Dieser Regler stellt die gewünschte Trennfrequenz des Tiefpassfilters ein. Die Frequenz ist von 40Hz bis 180 Hz einstellbar.
3 Einstellung des Subsonic Filters

Einstellung der gewünschten Frequenz des Subsonic Filters. Die Frequenz lässt sich im Bereich zwischen 0 und 50Hz wählen. Der Subsonic Filter ist ein Hochpass Filter mit einer hohen Flankensteilheit. Der Filter blendet tiefe Frequenzen, die nicht durch einen Subwoofer reproduzierbar oder nicht Teil des Musikspektrums sind, aus. Der Subwoofer wird hierdurch vor Überlastung geschützt.

Einstellung des Subsonic Filters :

1. Drehen Sie den Subsonic Regler auf 0 (gegen den Uhrzeigersinn).
2. Stellen Sie die Lautstärke des Radios auf etwa die Hälfte.
   Spielen Sie ein Musikstück mit extrem hohen Bassanteil ab. Der Bass sollte möglichst tief und laut sein.
3. Drehen Sie den Regler des Subsonic Filters im Uhrzeigersinn auf bis der Bass hörbar leiser wird.
4. Drehen Sie den Regler etwas zurück (2 Stunden gegen den Uhrzeigersinn). Üblich ist eine Einstellung bei 25Hz (Position des Reglers: 12 Uhr)
5. Die Einstellung des Subsonic Filters ist abgschlossen.

4 Cincheingänge (INPUT) - Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 100mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit "Twisted Pair" Aufbau (z.B. StreetWires).
5 Cinchausgänge (OUTPUT) - Die Cinchausgänge ermöglichen den Anschluss weiterer Endstufen, wenn das Radio nur über einen Ausgang verfügt.
6 EBC Anschluss (EBC Port) - Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung können Sie den Basspegel vom Fahrersitz aus einstellen.
7 Statusanzeige - die LED leuchtet rot wenn der Verstärker eingeschaltet ist. Bei Überhitzung oder Kurzschluss blinkt die LED.
(+12V) Stromanschluss - Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzustellen – direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonders starke Stromfluss in diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX RT1000.1D Verstärker einen Kabelquerschnitt von 50mm².
9 Remote-Anschluss (REM) - Liegen hier 12 Volt an, so schaltet der Verstärker ein. Nutzen Sie hierzu den „Remote“-Ausgang oder den Ausgang für die elektrische Antenne des Radios.
10 Masseanschluss (GND) - Ein guter Massepunkt ist für die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
1 Lautsprecher Terminals (SPEAKER) - schliessen Sie hier den/die Subwoofer an. Beachten Sie hierbei die Polarität des gesamten Systems. Falsche Polarität kann zu einer schwachen Basswiedergabe führen. Dieser Monoverstärker verfügt über einen Kanal. Die beiden (+) und die beiden (-) Anschlüsse sind intern parallel geschaltet.

Installation & Befestigung

MTX empfiehlt den Einbau Ihrer RoadTHUNDER Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstufe, den Lautsprechern und/oder der Fahrzeugelektrik führen. Bitte prüfen Sie die Anschlüsse daher sehr genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.

2. Suchen Sie nach einem geeigneten Einbauort für Ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am KühlkoÄNrper vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen. Schrauben Sie Ihren MTX Verstärker nun fest. Markieren Sie die Einbaulöcher des Verstärkers und bohren Sie die Löcher. Bevor sie Löcher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.ä. im Wege sind und Schaden nehmen könnten.

3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschließen) durch den Innenraum des Fahrzeuges und schließen Sie dieses an das Terminal +12V des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummihülle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.

4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für Ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie sicher, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfernt ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterieterminal an.

5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schließen Sie das Massekabel an diesem Punkt an und verbinden Sie das andere Ende mit dem GND Terminal Ihres MTX Verstärkers.

6. Verbinden Sie ein Remote-Kabel von Ihrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX Verstärkers. Sollte Ihr Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische Antenne verwenden.

7. Signalkabel an den Verstärker anschliessen. Es gibt zwei Möglichkeiten, Ihren MTX Verstärker mit einem Signal zu versorgen.

- Um maximale Klangqualität und Leistung zu erreichen, empfehlen wir ein hochwertiges Cinchkabel zur Verbindung zwischen Radio und Verstärker.

1. Schliessen Sie Ihre Lautsprecher an Ihren MTX Verstärker an und verwenden Sie hierbei den korrekten Kabelquerschnitt. Ihr MTX Verstärker kann eine minimale Impedanz von 2Ω antreiben.

2. Prüfen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung – insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schließen Sie den Minuspol der Batterie wieder an, schalten Ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null steht (gegen den Uhrzeigersinn).

Problemlösung

PROBLEM

Ursache

Lösung

LED leuchtet nicht Kein +12V Remotesignal Schließen Sie die Remoteleitung an (+12V) Kein +12V Stromanschluss Schließen Sie +12V an Schlechte Masseverbindung Überprüfen Sie die Masseverbindung Sicherung defekt Ersetzen Sie die Sicherung

LED an, kein Ton Radiolautstärke auf Null Erhöhen Sie die Radiolautstärke Lautsprecheranschlüsse fehlen Verbinden Sie die Lautsprecherkabel Pegelregler and Endstufe auf Null Erhöhen Sie den Pegel Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit Strom Lautsprecher defekt Ersetzen Sie die Lautsprecher

Verzerrungen Lautstärke zu hoch Verringern Sie die Lautstärke Pegelregler des Verstärkers zu hoch Verringern Sie den Pegel

Schwacher Bass Lautsprecher außer Phase Verkabeln Sie die Lautsprecher mit der korrekten Phase Keine MTX woofer MTX Subwoofer kaufen

Verbrannte Sicherungen Extreme Ausgangspegel Verringern Sie die Lautstärke Verstärker defekt Bringen Sie den Verstärker zum Service
