RT202 - Empfänger MTX Audio - Kostenlose Bedienungsanleitung

Typ	2-Kanal-Verstärker
Marke	MTX Audio
Modell	RT202 (Road Thunder)
Technologie	Oberflächenmontagetechnologie (SMT)
Topologie	Diskrete Klasse A, reiner N-Kanal
Stromversorgung	Geregelte MOSFET-PWM-Stromversorgung
Schutz	Echtzeit-computergesteuerter Schutzschaltkreis
Filter	Hochpass/Tiefpass 18 dB/Oktave bei 85 Hz (abschaltbar)
Minimale Impedanz	2 Ohm Stereo, 4 Ohm gebrückt
Sicherung	20 A (Typ ATC)
Empfohlenes Stromkabel	10 AWG
Eingänge	Line-Pegel (RCA) und Lautsprecherpegel
Ausgänge	RCA für Reihenschaltung
Auto-Einschaltung	Smart-Engage™ (Signalerfassung)
Anschlüsse	Vernickelter Klemmblock
Isolierung	Iso-Feet™ aus Gummi
Zusätzliche Funktionen	Brückbar, Trimode, 2CH/4CH-Eingang
Enthaltenes Zubehör	Codierter Metallkabelbaum, Bedienungsanleitung

Häufig gestellte Fragen - RT202 MTX Audio

Wie stelle ich die Verstärkung des Verstärkers ein?

Drehen Sie den Gain am Verstärker ganz herunter, stellen Sie die Lautstärke der Quelle auf 3/4 des Maximums, erhöhen Sie dann den Gain, bis Sie Verzerrungen hören, und reduzieren Sie ihn dann leicht, um sie zu beseitigen. Wiederholen Sie dies für jeden Kanal.

Die Betriebs-LED leuchtet nicht, was tun?

Überprüfen Sie, ob der REMOTE-Anschluss +12 V erhält, ob die +BATT-Versorgung angeschlossen ist, ob die Masse korrekt ist und ob die Sicherung nicht durchgebrannt ist. Ersetzen Sie die Sicherung ggf. durch eine gleicher Stärke.

Kann ich diesen Verstärker mit einem Werks-Steuergerät verwenden?

Ja, dank der Lautsprecherpegeleingänge und der Smart-Engage™-Schaltung schaltet sich der Verstärker beim Empfang von Musik automatisch ein, ohne Zündkabel.

Wie schließe ich mehrere Verstärker in Reihe an?

Verwenden Sie die RCA-Ausgänge (Ausgangsbuchse) des Verstärkers, um ein Vollbereichssignal an einen anderen Verstärker zu senden. Verbinden Sie die RCA-Kabel vom Ausgang des ersten mit dem Eingang des zweiten.

Wie hoch ist die minimale Impedanz der Lautsprecher?

Die minimale Impedanz beträgt 2 Ohm in Stereo und 4 Ohm in gebrückter Konfiguration. Niedrigere Impedanzen können den Verstärker beschädigen.

Wie verwende ich den Lautsprecherpegeleingang?

Verbinden Sie die Lautsprecherausgangsdrähte des Steuergeräts mit dem mitgelieferten Metallkabelbaum unter Beachtung der Farbcodes: Grau/Schwarz für negativ rechts, Weiß/Schwarz für negativ links, massiv grau für positiv rechts, massiv weiß für positiv links.

Wie aktiviere ich die Smart-Engage™-Auto-Einschaltung?

Die Auto-Einschaltung ist integriert und aktiviert sich automatisch, wenn Sie den Lautsprecherpegeleingang verwenden. Kein REMOTE-Kabel erforderlich; der Verstärker erkennt Musik und schaltet sich ein.

Was tun, wenn Sicherungen durchbrennen?

Überprüfen Sie, ob die Lautstärke nicht zu hoch ist und die Impedanz der Lautsprecher korrekt ist. Wenn das Problem weiterhin besteht, ist der Verstärker möglicherweise defekt und muss zur Reparatur eingeschickt werden.

Wie konfiguriere ich den Hochpass-/Tiefpassfilter?

Verwenden Sie den Frequenzweichenschalter, um zwischen Hochpass, Tiefpass oder Vollbereich zu wählen. Die Trennfrequenz ist auf 85 Hz mit einer Flankensteilheit von 18 dB/Oktave festgelegt.

Wie schließe ich den Verstärker im gebrückten Modus an?

Konsultieren Sie das Anschlussdiagramm im Handbuch. Im Allgemeinen verwenden Sie den linken Kanal positiv und den rechten Kanal negativ für die Lautsprecher, unter Einhaltung der Mindestimpedanz von 4 Ohm.

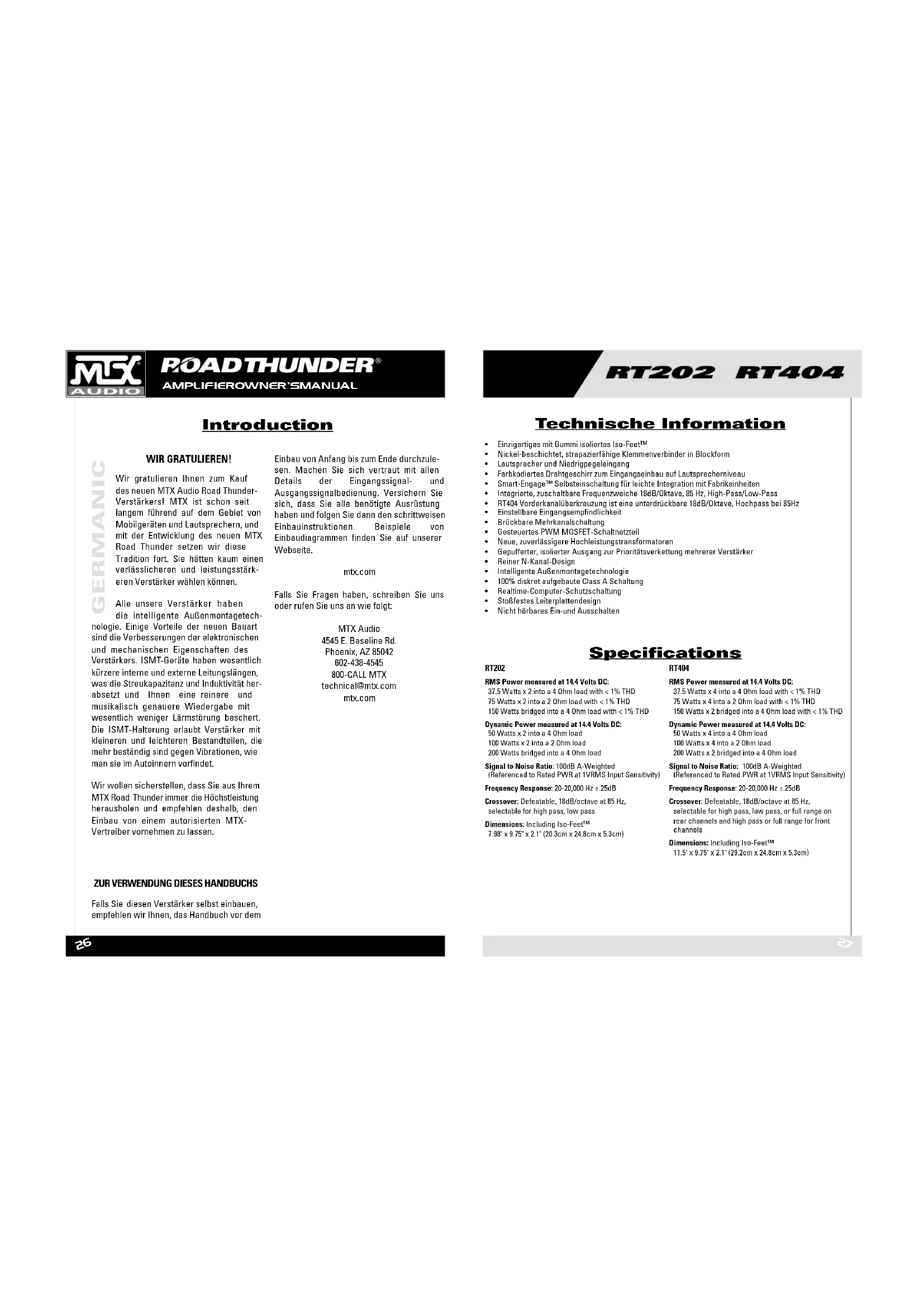

BEDIENUNGSANLEITUNG RT202 MTX Audio

Wir gratulieren Ihnen zum Kauf des neuen MTX Audio Road Thunder-Verstärkers! MTX ist schon seit langem führend auf dem Gebiet von Mobilgeräten und Lautsprechern, und mit der Entwicklung des neuen MTX Road Thunder setzen wir diese Tradition fort. Sie hätten kaum einen verlässlicheren und leistungsstärkaren Verstärker wählen können.

Alle unsere Verstärker haben die intelligente Außenmontagetechnologie. Einige Vorteile der neuen Bauart sind die Verbesserungen der elektronischen und mechanischen Eigenschaften des Verstärkers. ISMT-Geräte haben wesentlich kürzere interne und externe Leitungslängen, was die Streukapazitanz und Induktivität herabsetzt und Ihnen eine reinere und musikalisch genauere Wiedergabe mit wesentlich weniger Lärmstörung beschert. Die ISMT-Halterung erlaubt Verstärker mit kleineren und leichteren Bestandteilen, die mehr beständig sind gegen Vibrationen, wie man sie im Autoinnern vorfindet.

Wir wollen sicherstellen, dass Sie aus Ihrem MTX Road Thunder immer die Höchstleistung herausholen und empfehlen deshalb, den Einbau von einem autorisierten MTX-Vertreiber vornehmen zu lassen.

Einbau von Anfang bis zum Ende durchzulesen. Machen Sie sich vertraut mit allen Details der Eingangssignal- und Ausgangssignalbedienung. Versichern Sie sich, dass Sie alle benötigte Ausrüstung haben und folgen Sie dann den schrittweisen Einbauinstruktionen. Beispiele von Einbaudiagrammen finden Sie auf unserer Webseite.

mtx.com

Falls Sie Fragen haben, schreiben Sie uns oder rufen Sie uns an wie folgt:

MTX Audio

Falls Sie diesen Verstärker selbst einbauen, empfehlen wir Ihnen, das Handbuch vor dem

RT202 RT404

Technische Information

• Einzigartiges mit Gummi isoliertes Iso-Feet™
• Nickel-beschichtet, strapazierfähige Klemmenverbinder in Blockform
  • Lautsprecher und Niedrigpegeleingang
  • Farbkodiertes Drahtgeschirr zum Eingangseinbau auf Lautsprecherniveau
• Smart-Engage™ Selbsteinschaltung für leichte Integration mit Fabrikeinheiten
• Integrierte, zuschaltbare Frequenzweiche 18dB/Oktave, 85 Hz, High-Pass/Low-Pass
  • RT404 Vorderkanalüberkreuzung ist eine unterdrückbare 18dB/Oktave, Hochpass bei 85Hz
• Einstellbare Eingangsempfindlichkeit
  • Brückbare Mehrkanalschaltung
  • Gesteuertes PWM MOSFET-Schaltnetzteil
• Neue, zuverlässigere Hochleistungstransformatoren
• Gepufferter, isolierter Ausgang zur Prioritätsverkettung mehrerer Verstärker
  • Reiner N-Kanal-Design
  • Intelligente Außenmontagetechnologie
  • 100% diskret aufgebaute Class A Schaltung
  • Realtime-Computer-Schutzschaltung
  • Stoßfestes Leiterplattendesign
  • Nicht hörbares Ein- und Ausschalten

Specifications

RT202

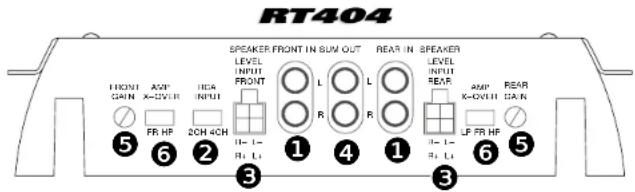

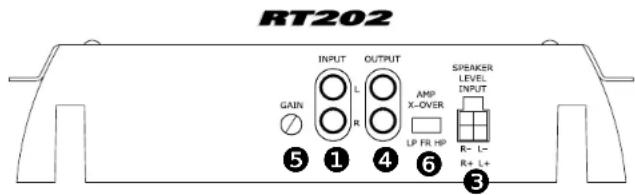

1. RCA Eingangsbuchsen – RCA Eingangsbuchsen zum Gebrauch mit Quellgeräten mit RCA oder Linienpegel-Ausgangsignale. Getrennte Sets von Buchsen werden mit dem RT404 für die vorderen und hinteren Stereoeingänge geliefert. Zum richtigen Betrieb ist ein Quellgerät mit einem Pegel von 200mV erforderlich. Die Verwendung von hochqualitativen Paarkabeln wird empfohlen, um zu verhindern, dass Strahlungslärm in das System eindringt.
2. Eingangsignaloption 2CH/4CH – Dieser Knopf am RT404 wird verwendet, um das Eingangssignal des Verstärkers an das Ausgangssignal der Quelle anzugleichen, damit all vier Kanäle des Verstärkers angetrieben werden. Wenn das Quellgerät 2 Ausgangssignale hat (links und rechts), verbinden Sie diese mit den vorderen Eingangssignalkanälen des Verstärkers und stellen Sie den Eingangsoptionsknopf auf 2CH. Wenn das Quellgerät 4 Ausgangssignale hat (links vorne, links hinten, rechts vorne, rechts hinten), verbinden Sie diese mit den vorderen Eingangssignalkanälen des Verstärkers und stellen Sie den Eingangsoptionsknopf auf 4CH-Position. In der 4CH-Position tritt der Überblendregler am Quellgerät in Funktion.
3. Lautsprecherpegeleingänge – Dieser Eingang erlaubt den Betrieb des Verstärkers von Quellgeräten mit Lautsprecherpegelausgängen. Ausgangslautsprecherleitungen vom Quellgerät sollten direkt an das mit dem Verstärker mitgelieferte Drahtgeschirr angeschlossen werden.

Drahtgeschirrfarbcode:

Grau/schwarz = Quellgeräte rechts negativ (-) Weiß/schwarz = Quellgeräte links negativ (-)

Dunkelgrau = Quellgeräte rechts positiv (+) Weiß = Quellgeräte rechts links positiv (+)

Mit dem Smart-Engage™ Selbstanschaltkreis ist ein entfernter Anschaltdraht nicht notwendig, wenn man das Drahtgeschirr des Lautsprecherpegeleingangs an ein leistungsfähiges Quellgerät anschließt. Der Verstärker schaltet sich bei Musikempfang automatisch ein.

1. RCA-Ausgangsbuchsen – Die RCA Ausgangsbuchsen erlauben es, ein Signal an andere aufeinadergereihte Verstärker zu senden. Die RCA Ausgänge aller Verstärker der Road Thunder senden ein volles Signal an zusätzliche Verstärker.
2. Verstärkungsregelung – Diese Kontrollen werden eingesetzt, um die Eingangsempfindlichkeit des Verstärkers an das verwendete Quellgerät anzupassen. Die Kontrollen sind von der Fabrik auf 1Vrms voreingestellt. Bitte beachten Sie, dass der RT404 eine separate Verstärkungsregelung für die vorderen und hinteren Kanäle hat.
3. Überkreuzungsoptionen – Dieser Knopf kontrolliert die gewünschte Überkreuzungskonfiguration. Die 2-Kanal Verstärker der Road Thunder beinhalten eine unterdrückbare 18dB/Oktave 85Hz Überkreuzung, die die Wahl von Hochpass/Niedrigpass oder Vollspektrum zulässt. Der RT404 4-Kanal Verstärker beinhaltet eine unterdrückbare 18dB/Oktave 85Hz Überkreuzung, die Hochpass oder Vollspektrum für die vorderen Kanäle und Niedrigpass oder Vollspektrum für die hinteren Kanäle zulässt.

RT202 RT404

Eingangskonsolen-Layout

ROADTHUNDER®

AMPLIFIEROWNER'SMANUAL

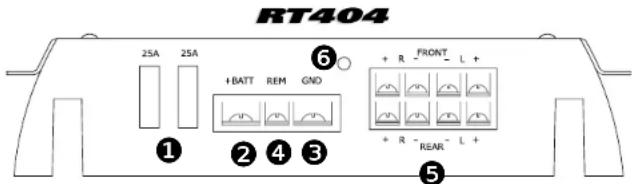

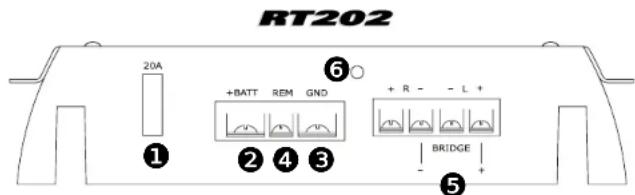

1. Sicherung: Alle Verstärker verwenden ATC-Sicherungen. Durchgebrannte Sicherungen sollten zu Ihrem Schutz durch gleiche Sicherungen mit demselben Wert ersetzt werden. Vorsicht - Die Sicherungen am Verstärker dienen zum Schutz des Verstärkers gegen Überlastung. Zum Schutz des elektrischen Systems des Fahrzeugs ist eine zusätzliche Sicherung am 12V+ Kabel maximal 50 cm von der Batterie entfernt erforderlich.
   RT202 - 20 Amp
   RT404 - 25 Amp x 2
2. Power-Anschluß – Dieser Anschluß ist der Hauptstromeingang für den Verstärker und muß direkt an den Batteriepluspol angeschlossen werden, damit der Verstärker sachgemäß funktionieren kann. Siehe nachstehende Liste für empfohlene Kabelstärken für jeden Verstärker. Seien Sie beim Vorlegen des Kabels im Auto äußerst vorsichtig. Vermeiden Sie Kontakt mit den Eingangs-RCA-Kabeln, Antennenkabeln oder anderen empfindlichen Geräten, da die große Menge Strom durch dieses Kabel Systemstörungen verursachen kann. erten MTX Fachhändler oder Vertrieb wenden.
   RT202 – Kabeldicke 10
   RT404 - Kabeldicke 8
3. Masseanschluß – Eine sehr gute Massoverbindung ist für eine Spitzenleisterwarten. Das "Certified Performance Certificate" zeigt Ihnen eindeutig, wie Ihr Verstärker nicht nur alle Leistungswerte erzielt, sondern diese oft sogar überschreitet.
4. Remote-Anschluß – Alle Road Thunder Verstärker werden eingeschaltet, indem 12 V an diesen Anschluß angelegt werden. Die Spannung wird normalerweise über einen Draht vom Eingangsgerät zugeführt, der mit "Remote" oder "Elektrische Antenne" gekennzeichnet ist.
5. Lautsprecheranschlüsse – Achten Sie auf die Polarität der Lautsprecher durch das System (siehe Verdrahtungspläne). Wenn die Lautsprecher nicht richtigphasig angeschlossen werden, können Baßansprechungsverlust und/oder allgemein schlechte Soundqualität die Folge sein. Vorsicht: Road Thunder Verstärker sind nicht für Belastungen unter 2 Ohm Stereo oder 4 Ohm überbrückt geeignet.
6. Power-LED – Eine leuchtende LED zeigt an, dass die Verstärkerspannung eingeschaltet ist. +12V von der Batterie zum +BATT-Anschluss und +12V von einer geschalteten Zündung oder einem Remotekabel von einem Stereosystem. Eine nicht leuchtende LED zeigt an, dass die Spannung entfernt wurde oder der Verstärker überhitzt ist. Bei einer Überhitzung schaltet sich der Verstärker nach der Abkühlung wieder ein.

RT202 RT404

Ausgangskarte - Abbildung

ROAD THUNDER®

AMPLIFIEROWNER'SMANUAL

Einstellen der Verstärkungsregler

1. Drehen Sie die Verstärkungsregler auf dem Verstärker ganz aus.
2. Drehen Sie den Lautstärkeregler auf dem Eingangsgerät auf ca. æ des Maximums.
3. Stellen Sie den Verstärkungsregler des rechten Kanals auf dem Verstärker ein, bis eine Verzerrung hörbar wird.
4. Stellen Sie den Regler des rechten Kanals ein, bis die Verzerrung nicht mehr hörbar ist.
5. Folgen Sie den Schritten 3-4 zur Einstellung des hinteren. (RT404)
6. Der Verstärker ist nun auf den Ausgang des Eingangsgeräts kalibriert.

Typischer Lautsprecher Anschlusskonfigurationen

Definition Allgemeiner Ausdrücke

Die nachfolgende Liste von Ausdrücken mit den jeweiligen Definitionen soll zur Unterstützung bei Installation und Betrieb Ihres Verstärkers dienen.

1. Frequenzweiche (xover) - Ein elektrischer Filter mit Hochpaß- oder Tiefpaßfunktionen, der den Frequenzbereich für bestimmte Lautsprecher unterteilt. Subwoofer, Midbass, Mitteltöner und Hochtöner sind alle absichtlich für unterschiedliche Frequenzen konzipiert. Der "xover"-Punkt ist der Punkt, an dem sich die einzelnen Frequenzen von einem Lautsprecher zum nächsten bei 3dB unterhalb des Referenzpegels überschneiden.
2. Vollbereich - Bezieht sich auf Signale, die die gesamte Audiowobbelbandbreite von 20Hz bis 20kHz abdecken.
3. Hochpaß - Einfach ausgedrückt blockiert der Hochpaß niedrigere Frequenzen, die kleine Lautsprecher beschädigen können, und läßt die höheren Frequenzen bei kleineren Lautsprechern (z.B. Mittel- und Hochtöner) durch.

4. Tiefpaß - Der Tiefpaß blockiert höhere Frequenzen und läßt die niedrigeren Frequenzen bei größeren Lautsprechern (z.B. Subwoofer) durch.

5. Impedanz - Widerstand zum Stromfluß in einem Wechselstromkreis (wie bei Musik). Line-Level-Schaltungen besitzen normalerweise eine hohe Impedanz mit mehreren Tausend Ohm, während Lautsprecherpegelschaltungen normalerweise über eine niedrige Impedanz mit nur wenigen Ohm verfügen.

6. Line-Level - Signaltyp der Ausgänge von Kassettendecks, CD-Playern, Vorverstärkern usw., normalerweise mit einem Wert von < 1 V in einem Schaltkreis mit hoher Impedanz. Diese Signale werden manchmal Low-Level-Signale genannt und üblicherweise mit RCA-Kabel angeschlossen.
7. Lautsprecherpegel - Der Ausgabetyp, der Lautsprecher steuern soll. Dieses Signale werden manchmal mit "High-Level" bezeichnet und üblicherweise mit zweipoligen Lautsprecherkabeln angeschlossen.

RT202 RT404

Fehlersuche
Problema	Unsache	Lösung
Keine LED-Anzeige	Keine 12V+ an Remote-Anschluß	Remotokabel anschließen(siehe Siete B)
	Keine 12V+ an Stromanschluß	12V Dauerplusleitungenüberprüfen
	Unzureichender Masseanschluß	Masseanschluß überprüfen
	Durchgebrannte Stromsicherung	Sicherung auswechseln
LED leuchtet, keine Wiedergabe	Lautstärke eingeschaltet,Bediengerät ausgeschaltet	Lautstärke am eingeschalteten
		Bediengerät erhöhen
	Keine Lautsprecherverbindungen	Lautsprecherverbindungenanschließen
	Verstärkungsregler am Verstärkerausgeschaltet	Verstärkung erhöhen
	Alle Lautsprecher zerschossen	Lautsprecher ersetzen
Verzerrte Wiedergabe	Bediengerätlautstärke zu hochVerstärkung am Verstärker zuhoch eingestellt	Niedrigere BediengerätlautstärkeNiedrigere Verstärkungam Verstärker
Umgekehrte Balance	Linke und rechteLautsprecheranschlusseam Verstärker vertauscht	Lautsprecheranschlüsselinks und rechts vertauschen
	RCA-Eingänge (Cinchstecker) vertauscht	RCA-Eingänge umkehren
Teilweise umgekehrte Balance	Linke und rechte Lautsprecheranschlusseam Verstärker teilweise vertauscht	Lautsprecher richtigverdrahten
	RCA-Eingänge (Cinchstecker)zum Teil vertauscht	Entsprechende RCA-Eingängeumkehren
Schwacher Baß	Lautsprecher gegenphasigverdrahtet	Lautsprecher mit korrektterPhase verdrahten
	Sie verwenden keine MTX-Woofer	MTX-Woofer kaufen
Durchbrannen von Sicherungen	Übermäßige Ausgangspegal	Niedrigere Lautstärke
	Verstärker defekt	Zur Wartung geben

ROAD THUNDER®

AMPLIFIEROWNER'SMANUAL

NOTES
