RT202 - Recepteur MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type	Amplificateur 2 canaux
Marque	MTX Audio
Modèle	RT202 (Road Thunder)
Technologie	Surface Mount Technology (SMT)
Topologie	Classe A discret, N-Canal pur
Alimentation	Source régulée MOSFET PWM
Protection	Circuit de protection informatisé temps réel
Filtre	Passe-haut/passe-bas 18 dB/octave à 85 Hz (défeatable)
Impédance minimale	2 ohms stéréo, 4 ohms ponté
Fusible	20 A (type ATC)
Câble d'alimentation recommandé	10 AWG
Entrées	Niveau ligne (RCA) et niveau haut-parleur
Sorties	RCA pour connexion en série
Auto-allumage	Smart-Engage™ (détection de signal)
Connecteurs	Bloc terminal nickelé
Isolation	Iso-Feet™ en caoutchouc
Fonctionnalités supplémentaires	Pontable, trimode, entrée 2CH/4CH
Accessoires inclus	Harnais métallique codifié, manuel d'utilisation

FOIRE AUX QUESTIONS - RT202 MTX Audio

Comment régler le gain de l'ampli ?

Baissez complètement le gain sur l'ampli, montez le volume de la source aux 3/4 du maximum, puis augmentez le gain jusqu'à entendre une distorsion, puis réduisez légèrement pour l'éliminer. Répétez pour chaque canal.

La LED d'alimentation ne s'allume pas, que faire ?

Vérifiez que la borne REMOTE reçoit du +12 V, que l'alimentation +BATT est branchée, que la masse est correcte et que le fusible n'est pas grillé. Remplacez le fusible par un de même calibre si nécessaire.

Puis-je utiliser cet ampli avec une unité de source d'usine ?

Oui, grâce aux entrées niveau haut-parleur et au circuit Smart-Engage™, l'ampli s'allume automatiquement à la réception de musique, sans fil d'allumage.

Comment brancher plusieurs amplis en série ?

Utilisez les sorties RCA (jack de sortie) de l'ampli pour envoyer un signal plein registre à un autre amplificateur. Connectez les câbles RCA de la sortie du premier à l'entrée du second.

Quelle est l'impédance minimale des haut-parleurs ?

L'impédance minimale est de 2 ohms en stéréo et de 4 ohms en configuration pontée. Des charges inférieures peuvent endommager l'ampli.

Comment utiliser l'entrée de niveau haut-parleur ?

Connectez les fils de sortie haut-parleur de l'unité source au harnais métallique fourni en respectant les codes couleur : Gris/Noir pour négatif droit, Blanc/Noir pour négatif gauche, Gris solide pour positif droit, Blanc solide pour positif gauche.

Comment activer l'auto-allumage Smart-Engage™ ?

L'auto-allumage est intégré et s'active automatiquement lorsque vous utilisez l'entrée niveau haut-parleur. Aucun fil REMOTE n'est nécessaire ; l'ampli détecte la musique et s'allume.

Que faire si les fusibles sautent ?

Vérifiez que le volume n'est pas trop élevé et que l'impédance des haut-parleurs est correcte. Si le problème persiste, l'ampli peut être défectueux et doit être renvoyé pour réparation.

Comment configurer le filtre passe-haut/passe-bas ?

Utilisez le sélecteur de crossover pour choisir entre passe-haut, passe-bas ou plein registre. Le point de coupure est fixé à 85 Hz avec une pente de 18 dB/octave.

Comment brancher l'ampli en mode ponté ?

Consultez le schéma de câblage du manuel. En général, utilisez le canal gauche positif et le canal droit négatif pour les haut-parleurs, en respectant l'impédance minimale de 4 ohms.

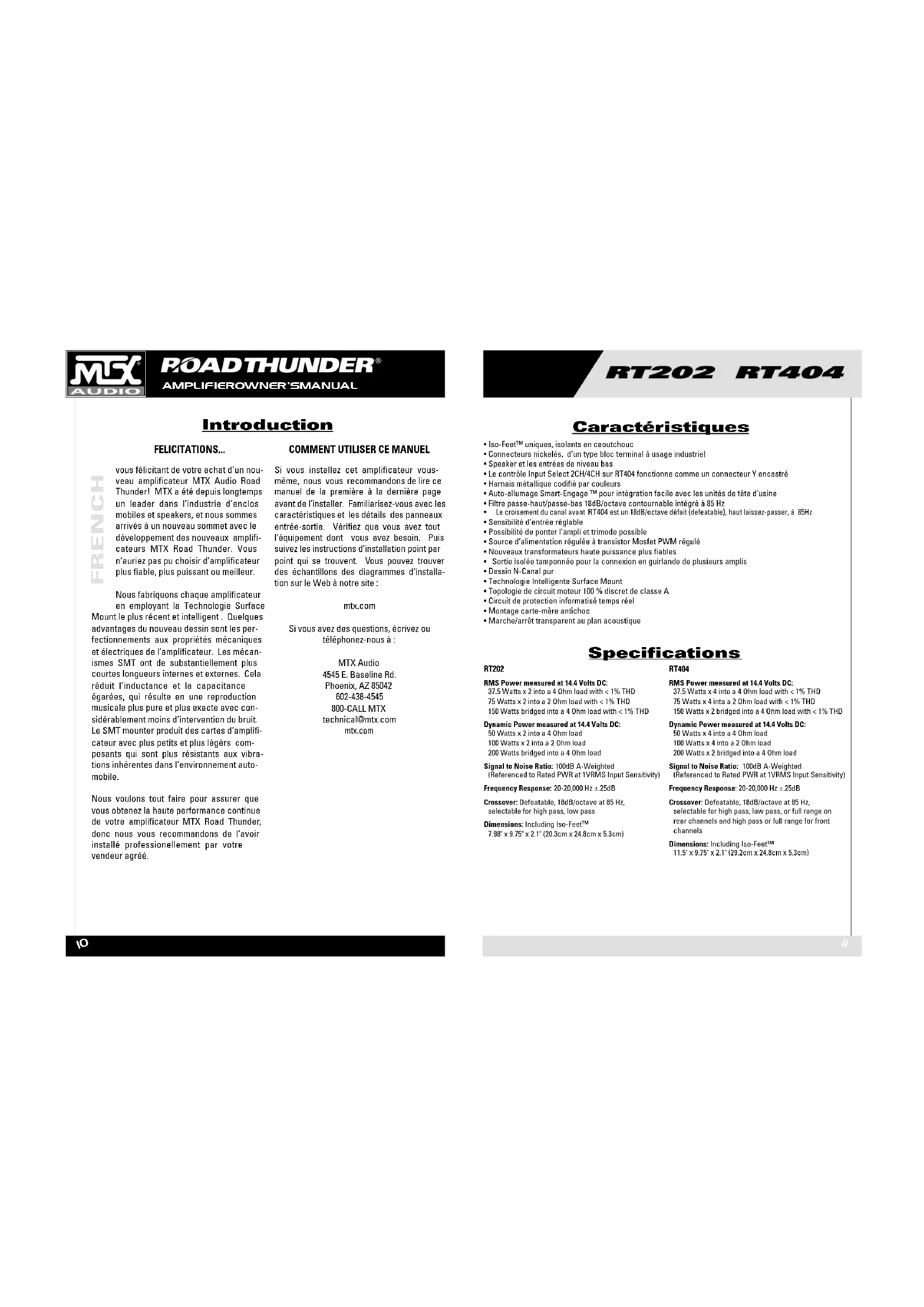

MODE D'EMPLOI RT202 MTX Audio

vous félicitant de votre achat d'un nouveau amplificateur MTX Audio Road Thunder! MTX a été depuis longtemps un leader dans l'industrie d'enclos mobiles et speakers, et nous sommes arrivés à un nouveau sommet avec le développement des nouveaux amplificateurs MTX Road Thunder. Vous n'auriez pas pu choisir d'amplificateur plus fiable, plus puissant ou meilleur.

Nous fabriquons chaque amplificateur en employant la Technologie Surface Mount le plus récent et intelligent. Quelques advantages du nouveau dessin sont les perfectionnements aux propriétés mécaniques et électriques de l'amplificateur. Les mécanismes SMT ont de substantiellement plus courtes longueurs internes et externes. Cela réduit l'inductance et la capacitance égarées, qui résulte en une reproduction musicale plus pure et plus exacte avec considérablement moins d'intervention du bruit. Le SMT mounter produit des cartes d'amplificateur avec plus petits et plus légères composants qui sont plus résistants aux vibrations inhérentes dans l'environnement automobile.

Nous voulons tout faire pour assurer que vous obtenez la haute performance continue de votre amplificateur MTX Road Thunder, donc nous vous recommandons de l'avoir installé professionnellement par votre vendeur agréé.

Si vous installez cet amplificateur vous-même, nous vous recommandons de lire ce manuel de la première à la dernière page avant de l'installer. Familiarisez-vous avec les caractéristiques et les détails des panneaux entrée-sortie. Vérifiez que vous avez tout l'équipement dont vous avez besoin. Puis suivez les instructions d'installation point par point qui se trouvent. Vous pouvez trouver des échantillons des diagrammes d'installation sur le Web à notre site :

mtx.com

Si vous avez des questions, écrivez ou téléphonez-nous à :

MTX Audio

- Iso-Feet™ uniques, isolants en capoutchouc

- Connecteurs nickelés, d'un type bloc terminal à usage industriel

- Speaker et les entrées de niveau bas

- Le contrôle Input Select 2CH/4CH sur RT404 fonctionne comme un connecteur Y encastré

• Harnais métallique codifié par couleurs

- Auto-allumage Smart-Engage™ pour intégration facile avec les unités de tête d'usine

- Filtre passe-haut/passe-bas 18dB/octave contournable intégré à 85 Hz

• Le croisement du canal avant RT404 est un 18dB/octave défait (defeatable), haut laissez-passer, à 85Hz

- Sensibilité d'entrée réglable

- Possibilité de ponter l'ampli et trimode possible

- Source d'alimentation régulée à transistor Mosfet PWM régulé

- Nouveaux transformateurs haute puissance plus fiables

- Sortie isolée tamponnée pour la connexion en guirlande de plusieurs amplis

• Dessin N-Canal pur

• Technologie Intelligente Surface Mount

- Topologie de circuit moteur 100 % discret de classe A

- Circuit de protection informatisé temps réel

• Montage carte-mère antichoc

- Marche/arrêt transparent au plan acoustique

Specifications

RT202

1. RCA jacks d'entrée - Ces jacks d'entrée sont pour usage avec les unités de source qui ont les sorties RCA ou Line Level. Un ensemble indépendent de jacks est fourni sur le RT404 pour les entrées stéréo avant en arrière: Une unite de source avec un niveau minimum de 200mV est exigée pour bon fonctionnement. L'usage d'une paire de câbles tourdues de haute qualité est recommandé pour diminuer la possibilité de bruit rayonné qui entre le système.
2. Input Select 2CH/4CH – Ce contrôle, trouvé sur le RT404, est utilisé pour égaler l'entrée de l'amplificateur à la sortie de l'unité de source pour faire fonctionner tous les quatre canaux de l'amplificateur. Si votre unité de source a 2 sorties (gauche et droit) connectez-les aux entrées du canal avant de l'amplificateur, et placez le contrôle input select à la position 2CH. Si votre unité de source a 4 sorties, (avant gauche, arrière gauche, avant droit, arrière droit) connectez-les aux entrées de l'amplificateur, et placez le contrôle d'entrée select dans la position 4CH. Dans la position 4CH, le fader de votre unité de source fonctionnera.
3. Entrées de niveau speaker – Cette entrée permettra à l'amplificateur d'opérer d'unités de source avec sorties de niveau speaker. Les fils de sortie speaker de l'unité de source devraient attacher directement au harnais métallique fourni avec l'amplificateur.

Les codes de couleur du hamais métallique:

Gris/Noir = Unités de source négatif droit(-) Blanc/Noir = Unités de source négatif gauche(-)

Gris solide = Unités de source positif droit(+) Blanc solide = Unités de source positif gauche(+)

Avec le circuit d'auto-allumage Smart-Engage™, un fil d'allumage n'est pas nécessaire pour attacher le harnais métallique d'entrée niveau speaker à une unité de source de haute puissance. L'amplificateur s'allumera automatiquement quand la musique sera reçue.

1. RCA jacks de sortie – Ces sorties RCA permet un signal d'être envoyé aux autres amplificateurs dans une configuration en série. Les sorties RCA sur tous les amplificateurs de la série Road Thunder enverront un signal de plein registre aux amplificateurs supplémentaires.
2. Les Contrôles du Gain – Ces contrôles sont utilisés pour égaler la sensibilité de l'entrée de l'amplificateur à l'unité de source particulière que vous utilisez. Les contrôles sont établis à l'usine à 1Vrms. Remarquez que RT404 a un contrôle du gain particulier pour les canaux avant et arrière.
3. Croisement Select – Ce contrôle contrôle le type de configuration du croisement que vous désirez. Les amplificateurs 2 canaux de la série Road Thunder ont un 18dB/Octave 85Hz croisement defeatable qui est un haut laissez-passer ou de plein registre pour les canaux avant, et un haut laissez-passer, bas laissez-passer ou de plein registre pour les canaux arrière.

RT202 RT404

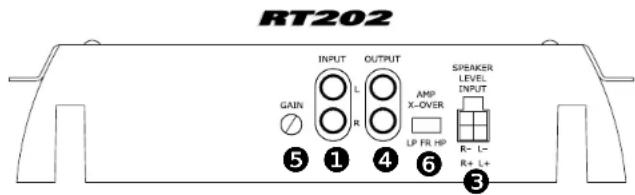

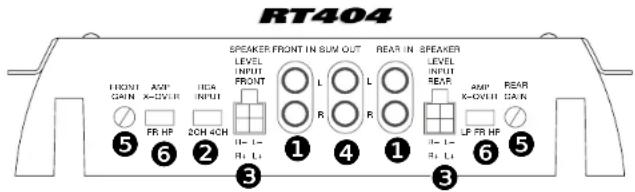

Agencement du panneau d'entrée

ROADTHUNDER®

AMPLIFIEROWNER'SMANUAL

1. Fusibles - Pour plus de commodité, tous les amplis Road Thunder utilisent des fusibles du type ATC. Pour une protection continue, remplacez tout fusible grillé par un fusible du même calibre. Attention - Les fusibles d'alimentation de l'ampli servent à protéger l'ampli en cas de surexcitation. Un fusible supplémentaire monté à 45 cm maximum de la batterie et branché sur le câble 12 V+ sera nécessaire pour protéger le système électrique de votre véhicule.
   RT202 - 20 Amp
   RT404-25 Amp x 2
2. Terminal du pouvoir - C'est l'entrée du pouvoir principal pour l'amplificateur et il doit être connecté directement au terminal positif de la pile de la voiture pour que l'amplificateur marche correctement. Voyez le tableau dessous pour les tailles de câble recommandées pour chaque amplificateur. Soyez prudent quand vous installez ce câble dans la voiture. C'est aussi très important d'avoir une connection serrée pour assurer la performance maximale.
   RT202 - 10 Gauge
   RT404-8 Gauge
3. Connecteur de masse – Une mise à la masse correcte est nécessaire pour que votre ampli Road Thunder fonctionne de manière optimale. Un câble court du même calibre que votre câble d'alimentation doit servir à attacher la borne de terre directement sur le châssis de la voiture. Grattez ou poncez toujours une surface peinte de la voiture pour exposer le métal nu au point de branchement du fil de masse.
4. Borne à distance – Tous les amplis Road Thunder sont mis en marche en appliquant 12 V à cette borne. En général, cette tension est fournie par un câble issu de l'unité source marqué « remote » (à distance) ou « electric antenna » (antenne électrique).
5. Bornes de haut-parleurs – Comme indiqué dans les schémas de câblage, respectez la polarité des haut-parleurs à travers le système sous peine d'entraîner une perte de réponse des basses et/ou une qualité sonore globalement médiocre. Attention : Les amplis Road Thunder ne sont pas recommandés pour des charges inférieures à 2 Ohms (Istéréo) ou 4 Ohms (possibilité d'écoute).
6. LED d'alimentation - L'allumage de la LED indique que l'ampli est alimenté (+12 V de la batterie à la borne +BATT et +12 V d'une alimentation commutée ou d'un fil distant d'une unité de tête). La LED éteinte indique que l'alimentation a été coupée ou que l'ampli a surchauffe. En présence d'une surchauffe, l'ampli se remettra en marche dès qu'il aura refroidi.

RT202 RT404

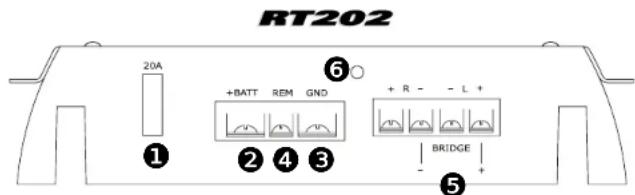

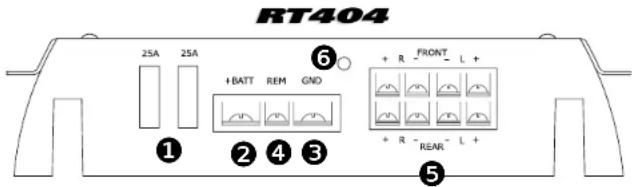

Branchements sur connecteur de sortie

ROADTHUNDER®

AMPLIFIEROWNER'SMANUAL

Réglage du volume

1. Baissez complètement le gain sur l'ampli.
2. Montez le volume à environ ^34 du maximum sur la source.
3. Montez le gain du canal de droite sur l'ampli, jusqu'à ce qu'une distorsion audible se produise.
4. Baissez le gain du canal de droite sur l'ampli, jusqu'à ce que la distorsion audible disparaisse.
5. Suivez les points 3-4 pour les réglages de gain. (RT404)
6. L'ampli est désormais étalonné par rapport à la source.

Haut-parleur standard Branchements

Ampl stéréo Application mode de possibé d'écoute Impédance exgée

4 ohms minimum (possibilité d'écoute) 2 ohms minimum (stéréo)

Définition des terms courants

La liste des termes suivants et leur définition permettra de vous aider à comprendre l'installation et le fonctionnement de votre ampli. (vous d'vez piger c'qu'on dit!)

1. Filtre actif - filtre électrique passe-haut ou passe-bas qui divise la plage de fréquence en bandes compatibles avec certains haut-parleurs. Les subwoofers, les haut-parleurs pour fréquences moyennes et les tweeters ont tous été conçus pour utiliser des fréquences différentes et doivent se limiter à ces fréquences pour empêcher tout endommagement. Le point de recoupement correspond au point où les fréquences utilisables passent d'un haut-parleur à un autre à - 3 dB en dessous du niveau de référence.
2. Large bande - désigne les signaux qui couvrent l'ensemble de la gamme de fréquences sonores (de 20 Hz à 20 kHz).
3. Passe-haut - en termes clairs, ce filtre bloque les basses fréquences qui peuvent endommager les petits haut-parleurs et laisse passer les hautes fréquences pour les petits haut-parleurs tels que les médiums et les tweeters.
4. Passe-bas - gagné ! C'est le contraire de passe-haut ! Ce filtre bloque les hautes fréquences et laisse passer les basses fréquences utilisables par les haut-parleurs plus importants, comme les subwoofers.
5. Impédance - c'est la résistance au courant dans un circuit de courant alternatif (circuits musicaux, notam-

ment). Les circuits de niveau de ligne affichent généralement une impédance élevée de plusieurs milliers d'ohms, tandis que les circuits de niveau haut-parleur affichent généralement une impédance basse de quelques ohms.

1. Niveau de ligne - type de signal produit aux sorties des platines magnétophone, des tuners, des lecteurs CD, des pré-amplis, etc., avec une valeur typique d'un volt maximum dans un circuit à impédance élevée. [Récemment toutefois, certains fabricants de sources se sont ravisés et se sont mis à produire des unités haute tension affichant des sorties pouvant atteindre 8 V. On en redemande !!] Parlois appelés signaux de bas niveau, ils sont généralement reliés via des câbles RCA.
2. Niveau haut-parleur - type de sortie nécessaire pour activer les haut-parleurs. Ces signaux sont parfois appelés signaux de haut niveau et sont généralement conduits par deux fils de haut-parleur.
3. Signal - signal d'un système sonore issu des haut-parleurs. Ces signaux peuvent être des signaux passe-haut, passe-bas ou large bande.
   Comme nous n'avons pas assez de place pour vous faire un cours d'initiation à l'électronique, si vous avez une question sympa, méchante ou amusante, appelez-nous au 01 42 28 72 52.

RT202 RT404

Guide de dépannage

Problème Cause Solution

La LED reste éteinte Pas de + 12 V sur le REMOTE Alimentez la borne en + 12 V

Pas de +12 V à l'alimentation

Brancher l'alimentation en + 12 V

Branchement de la masse insuffisant

Vérifiez le branchement à la masse

Fusible d'alimentation claqué

Remplacez le fusible

La LED est allumée, mais

pas de sortie

Volume activé, source désactivée

Montez le volume sur la source

Branchement des haut-parleurs non établis

Etablissez les branchements

des haut-parleurs

Commande de volume désactivée sur l'ampli

Montez le volume

Pré ampli désactivé

Alimentez le processeur de signaux

Tous les haut-parleurs ont grillé

Remplacez les haut-parleurs

Sortie perturbée

Volume de la source trop fort

Baissez le volume de la source

Gain de l'ampli trop fort

Baissez le gain de l'amplifi

Balance inversée

Certains fils G et D des haut-parleurs sont

Branchez les haut-parleurs

inversés

en respectant polarité

Certaines entrées RCA sont inversées

Inversez les entrées RCA

Balance partiellement inversée

Certains fils G et D des haut-parleurs sont

Branchez les haut-parleurs

inversés

en respectant polarité

Certaines entrées RCA inversées

Inversez les entrées RCA appropriées

Basses restituées trop faibles

Haut-parleurs branchés déphasés

Branchez correctement la phase

VOUS N'UTILISEZ PAS DE WOOFERS MTX

Achetez des woofers MTX

Fusibles qui claquent

Niveaux de sortie excessifs

Baissez le volume

Ampli défectueux

Renvoyez le pour réparation

ROAD THUNDER®

AMPLIFIEROWNER'SMANUAL
