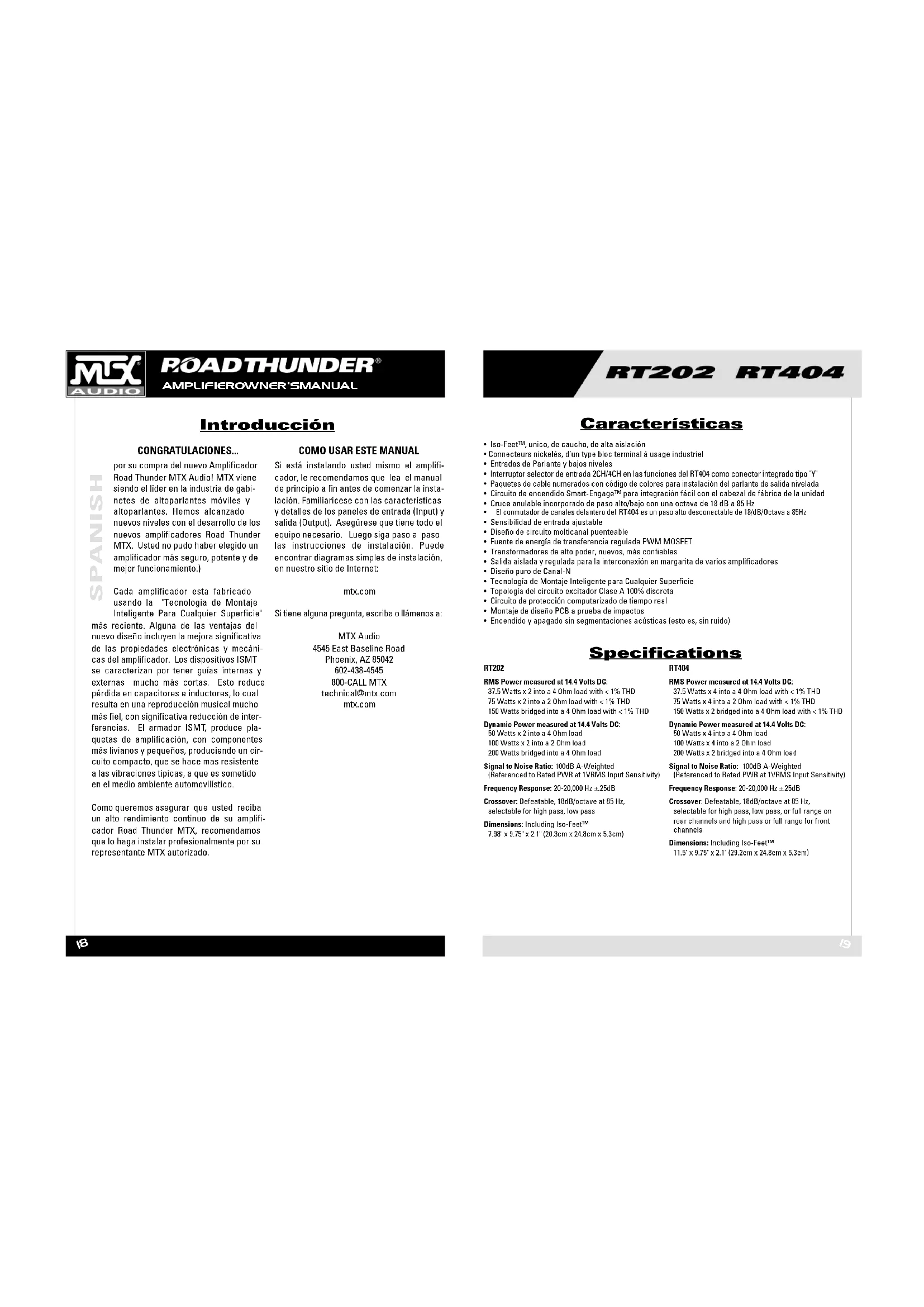

MANUAL DE USUARIO RT202 MTX Audio

por su compra del nuevo Amplificador Road Thunder MTX Audiol MTX viene siendo el líder en la industria de gabinetes de altoparlantes móviles y altoparlantes. Hemos alcanzado nuevos niveles con el desarrollo de los nuevos amplificadores Road Thunder MTX. Usted no pudo haber elegido un amplificador más seguro, potente y de mejor funcionamiento.)

Cada amplificador esta fabricado usando la "Tecnología de Montaje Inteligente Para Cualquier Superficie" más reciente. Alguna de las ventajas del nuevo diseño incluyen la mejora significativa de las propiedades electrónicas y mecánicas del amplificador. Los dispositivos ISMT se caracterizan por tener guías internas y externas mucho más cortas. Esto reduce pérdida en capacitores e inductores, lo cual resulta en una reproducción musical mucho más fiel, con significativa reducción de interferencias. El armador ISMT, produce plaquetas de amplificación, con componentes más livianos y pequeños, produciendo un circuito compacto, que se hace mas resistente a las vibraciones típicas, a que es sometido en el medio ambiente automovilístico.

Como queremos asegurar que usted reciba un alto rendimiento continuo de su amplificador Road Thunder MTX, recomendamos que lo haga instalar profesionalmente por su representante MTX autorizado.

COMO USAR ESTE MANUAL

Si está instalando usted mismo el amplificador, le recomendamos que lea el manual de principio a fin antes de comenzar la instalación. Familiaríceso con las características y detalles de los paneles de entrada (Input) y salida (Output). Asegúrese que tiene todo el equipo necesario. Luego siga paso a paso las instrucciones de instalación. Puede encontrar diagramas simples de instalación, en nuestro sitio de Internet:

mtx.com

Si tiene alguna pregunta, escriba o llámenos a:

MTX Audio

4545 East Baseline Road

Phoenix, AZ 85042

602-438-4545

800-CALL MTX

[e-mail]

mtx.com

RT202 RT404

Características

• Iso-Feet™, unico, de caucho, de alta aislación
• Connecteurs nickelés, d'un type bloc terminal à usage industriel
• Entradas de Parlante y bajos niveles
• Interruptor selector de entrada 2CH/4CH en las funciones del RT404 como conector integrado tipo "Y"
• Paquetes de cable numerados con código de colores para instalación del parlante de salida nivelada
• Circuito de encendido Smart-Engage™ para integración fácil con el cabezal de fábrica de la unidad
• Cruce anulable incorporado de paso alto/bajo con una octava de 18 dB a 85 Hz
• El conmutador de canales delantero del RT404 es un paso alto desconectable de 18/dB/Octava a 85Hz
• Sensibilidad de entrada ajustable
• Diseño de circuito multicanal puenteable
• Fuente de energía de transferencia regulada PWM MOSFET
• Transformadores de alto poder, nuevos, más confiables
• Salida aislada y regulada para la interconexión en margarita de varios amplificadores
• Diseño puro de Canal-N
• Tecnología de Montaje Inteligente para Cualquier Superficie
• Topología del circuito excitador Clase A 100% discreta
• Circuito de protección computarizado de tiempo real
• Montaje de diseño PCB a prueba de impactos
• Encendido y apagado sin segmentaciones acústicas (esto es, sin ruido)

Specifications

RT202

1. Jacks de Entrada RCA - Estos jacks de entrada RCA son para usar con unidades que tienen RCA o Salidas de Línea Nivelada. El RT404 provee un set de jacks independiente para entradas estereofónicas delanteras y traseras. Para un funcionamiento correcto se requiere una unidad con un nivel mínimo de 200mV. Se recomienda el uso de cables retorcidos de alta calidad para reducir la posibilidad de entrada de ruido irradiado dentro del mismo sistema.
2. Selector de Entrada 2CH/4CH – Este selector, encontrado en el RT404, se usa para igualar la entrada del amplificador con la salida de la unidad, de manera que los cuatro canales del amplificador sean accionados. Si su unidad tiene 2 salidas (derecha e izquierda) conéctelas a las entradas de los canales delanteros del amplificador, y coloque el selector de entrada en la posición 2CH. Si su unidad tiene 4 salidas, lizquierda delantera y trasera, y derecha delantera y trasera) conéctelas a las entradas del amplificador y coloque el selector de entrada en la posición 4CH. En la posición 4CH, trabajará el atonuador de la unidad.
3. Entradas para nivel de salida de bocina – Esta entrada permitirá operar al amplificador con la misma señal de slida que usa el estéreo para mover las bocinas. Los cables de slida del estéreo se deberán de conectar directamente a los cables delconector que viene incluido con el amplifier.

Código de color del arnés de cable:

Gris / Negro = Derecha negativa (-) de la unidad Blanco / Negro = Izquierda negativa (-) de la unidad Gris Sólido = Derecha positiva (+) de la unidad Blanco Sólido = Izquierda positiva (+) de la unidad

Con el circuito de encendido automático Smart-Engage™ no es necesario usar un cable de encendido remoto, cuando se conecta el paquete de cable del parlante de entrada nivelada a una unidad de alta potencia. El amplificador se encenderá automáticamente al recibir la música.

1. Salidas RCA – Estas salidas RCA permiten enviar una señal a otros amplificadores en una configuración en cadena. En todos los amplificadores Road Thunder, las salidas RCA enviarán una señal de frecuencia completa a parlantes adicionales.
2. Control de Ganancia – Estos controles se usan para igualar la sensibilidad de entrada del amplificador con la unidad que usted esta usando. Los controles vienen ajustados de fábrica para 1Vrms. Note que el Road Thunder 4244 tiene control de ganancia separado para los canales delanteros y traseros.
3. Selector de Cambio – Este selector controla el tipo de configuración de cambio que usted desee. Los amplificadores de 2 canales Road Thunder incluyen un conmutador desconectable de 18dB/Octava 85Hz, de paso alto / paso bajo o frecuencia completa. El amplificador de 4 canales RT404 incluye un conmutador desconectable de

RT202 RT404

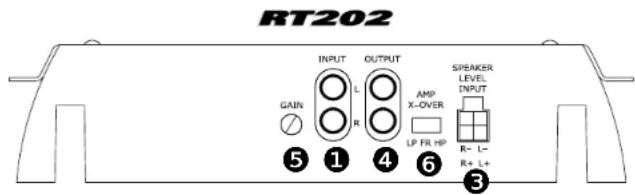

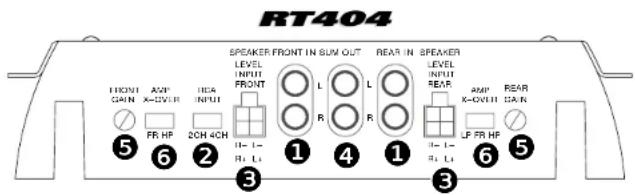

Diagrama del panel de entrada

RT202 INPUT OUTPUT GAIN L R AMP X-OVER LP FR HP SPEAKER LEVEL INPUT R- L- R+ L+ 5 1 4 6 3

RT404 FRONT GAIN AMP X-OVIII IQA INPUT 2CH 4CH LEAVEL INPUT FRONT L R LEAVEL INPUT REAR X-OVIII AMP K-OVIII REAR FR HP 1-1- R+ Li 1-1- R+ Li 1-1- R+ Li 5 6 2 3 1 4 5 6 3

ROAD THUNDER®

AMPLIFIEROWNER'SMANUAL

1. Fusibles - Por conveniencia, todos los amplificadores utilizan fusibles tipo ATC. Para obtener protección continua en caso de que se funda un fusible, reemplace el fusible solamente con otro del mismo valor. Precaución- Los fusibles en el amplificador son para protegerio contra una sobrecarga. Para proteger el sistema eléctrico del vehículo se requiere colocar un fusible adicional a una distancia no mayor de 45cm de la batoría en el cable do 12V+.
   BT202-20 Amp
   RT404-25 Amp x 2
2. Terminal de poder – Esta es la principal entrada de poder del amplificador y so debe conectar directamente en la terminal positiva de la batería del automóvil para que el amplificador funcione adecuadamente. Consulte la siguiente tabla para ver el tamaño de cable recomendado para cada amplificador. Tenga cuidado al extender este cable en el auto. Trate de evitar los cables de entrada RCA, las conexiones de la antena y cualquier otro equipo sensible ya que la gran cantidad de corriente que fluye a través de este cable puede inducir ruido hacia su sistema. También es muy importante que las conexiones estén bien aseguradas para obtener un rendimiento máximo.
   RT202 - 10 Gauge
   RT404-8 Gauge
3. Terminal a tierra – Para que su amplificador Road Thunder funcione a su máximo rendimiento se requiere una conexión a tierra de buena calidad. Se debe utilizar un tramo corto do cable del mismo calibre que su cable do poder para conectar la terminal a tierra directamento en I chasis del auto. Siempre raspe o lije cualquier superficie pintada para exponer el metal en el área donde va a conectar el cable de conexión a tierra.
4. Terminal remoto - Todos los amplificadores Road Thunder se pueden encender aplicando 12 voltios a este terminal. Típicamente este voltaje lo suministra un cable desde la unidad generadora, que está marcado como 'remoto' o "antena eléctrica".
5. Terminales de los altavoces – Como se muestra en los diagramas de conexión, asegúrese de seguir la polaridad de los altavoces en todo el sistema. La conexión de los altavoces en la fase errónea podría dar como resultado la pérdida de respuesta de los bajos y/o una deficiente calidad del sonido en general. Precaución: no se recomiendan los amplificadores Road Thunder para cargas menores de 2 omhios en estéreg o 4 omhios puenteadas.
6. Luz de encendido -El amplificador se encuentra encendido cuando el indicador (LED) está iluminado. Un LED apagado indica que el amplificador se sobrecalentó o que el amplificador ha sido apagado. En el caso de calentamiento excesivo, el amplificador se encendera de nuevo después de enfriarse.

RT202 RT404

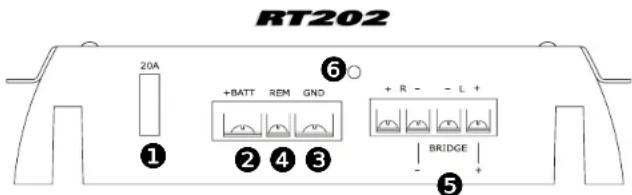

Diagrama de la placa de salida

RT202 20A ① +BATT REM GND ② ④ ③ ⑥ + R - - L + BRIDGE ⑤ +

RT404 25A 25A +BATT REM GND + R - FRONT - L + + R - REAR - L + ① ② ③ ⑤

ROAD THUNDER®

AMPLIFIEROWNER'SMANUAL

Ajuste de los controles de ganancia

1. Ajuste los controles de ganancia del amplificador hasta el valor mínimo.
2. Gire el control del volumen de la fuente de poder hasta aproximadamente 14 del máximo.
3. Ajuste el control de ganancia del canal derecho del amplificador hasta que se presente una distorción audible
4. Baje el control del canal derecho hasta que la distorsión audible desaparezca.
5. Siga pasos 3 y 4 ajustar el otro control le ganancia (RT404)
6. Ahora el amplificador esá calibrado con la salida de la fuente de poder.

Altavoz típico Configuraciones de las conexiones eléctricas

Definición de Términos Comunes

Le presentamos la siguiente lista de términos y sus definiciones para ayudarle a entender la instalación y funcionamiento de su amplificador.

1. Crossover (xover)- Un filtro eléctrico con características de paso alto y paso bajo que divide la variación de la frecuencia en bandas reproducibles para ciertas bocinas. Todos los bajos (subwoofers), bajos medios, bocinas de media frecuencia (midrange), de alta frecuencia (tweeters), están diseñados para reproducir diferentes frecuerales y deben hacerlo para evitar defiarse. El punto de crossover es donde las frecuencias reproducibles se cruzan de una bocina a la siguiente a -3 dB por debajo del nivel de referencia.
2. Frecuencia completa- Se refiere a las señales que cubren toda la variación de frecuencias audibles desde 20Hz hasta 20kHz.
3. Paso alto- Este paso bloquea las frecuencias bajas que dañan las bocinas más pequeñas, y pasa las frecuencias altas a las bocinas más pequeñas como las de mid range y los tweeters.

4. Paso bajo- Esto es lo contrario al paso alto. Este paso bloquea las frecuencias altas y pasa las frecuencias bajas reproducibles a las bocinas más grandes, como los subwoofers.

5. Impedancia- Es la resistencia al flujo de corriente en un circuito de corriente alterna (como en el caso de la música). Los circuitos de nivel de línea tienen una impedancia alta de varios miles de ohms, mientras que los circuitos de nivel de bocina tienen generalmente una impedancia baja de pocos ohms.

6. Nivel de línea- El tipo de señal que seproduce en las salidas de unidades de cinta, sintonizadores de CD, preamplificadores, etc., con un valor típico de un volt o menos en un circuito de impedancia alta. (Sin embargo, recientemente, algunas compañías estéreos produjeron unidades con salidas de hasta 8 volts. ¡¡Qué maravilla!) Algunas veces se les llama señales de nivel bajo, y normalmente están se conectan por medio de cables RCA.
7. Nivel de bocina- El tipo de salida que está diseñado para excitar las bocinas. Estas señales algunas veces se llaman de alto nivel y generalmente se conectan con dos cables conductores para bocinas.
8. Señal- La señal de un sistema de sonido es lo que se escucha en las bocinas. Estas señales pueden ser de paso alto, de paso bajo o de frecuencia completa.
   No tenemos suficiente espacio para el curso de Electrónica 101, de manera que, si tiene una pregunta buena, mala o divertida, por favor llámenos al teléfono [phone] ;SIN CARGO PARA USTEDI

RT202 RT404

Guía para la solución de problemas

Problema Causa Solución

No hay indicación de LED Menos de +12V en la conexión remota Suministre +12V a la terminal

Menos de +12V en la conexión a la alimentación Suministre +12V a la terminal

Conexion insuficiente a tierra Verifique la conexión a tierra Fusible fundido Cambie el fusible

LED encendido, no hay salida

Volumen en la, unidad principal. Al mínimo Aumente el volumen en la unidad principal

No hay conexiones con las bocinas Conecte las bocinas Control de ganancia en el amplificador Aumente el control de ganancia al mínimo

Unidades de procesamiento de señales Energice el procesador de

señales

apagadas Todas las bocinas dañadas Cambie las bocinas

Salida distorsionada

Volumen de la unidad princ. muy alto Disminuya el volumen de la unidad principal Amplificación muy alta Disminuya la ganancia del amplificador

Balance invertido

Las bocinas se conectaron al revés Conecte las bocinas con la polaridad correcta Entradas RCA al revés Invierta las entradas RCA

Parte del Balance invertido

Algunos cables de las bocinas estan cruzados Conecte las bocinas con la orientación correcta Algunas de las entradas RCA están al revés Invierta las entradas RCA a la posición correcta

Los bajos están muy débiles

Bocinas conectadas fuera de fase Conecte con la fase correcta No esta usando woofers MTX Compre woofers MTX

Los fusibles se están fundiendo

Niveles de salida excesivos Disminuya el volumen Amplificador defectuoso Devuelva la unidad para darle servicio

ROAD THUNDER®

AMPLIFIEROWNER'SMANUAL
